Установка гур на ваз 2110: Установка гидроусилителя руля на ВАЗ 2110

Устанавливаем ГУР на ВАЗ 2109, часть 1

Гидроусилитель руля (ГУР) на ВАЗах появился только начиная с ВАЗ 2110, владельцы же ВАЗ 2109 могут довольствоваться только рулевым управлением без усилителя. Не все готовы с этим мириться, поэтому люди самостоятельно устанавливают ГУР от ВАЗ 2110 (2112) на «девятки». В данном случае получаем не только меньшие усилия на руле , но и рейку с меньшим передаточным числом — 2,8 оборота вместо 3,8, что способствует более скоростному рулению.

Рассмотрим в этой статье, как это можно сделать своими руками. Данная статья будет состоять из двух частей, в первой части мы рассмотрим установку насоса гидроусилителя, во второй – установку рулевой рейки под ГУР.

Поехали. Вначале снимаем генератор с кронштейном:

Шкив на ремень генератора нужен ручейковый, как на рисунке ниже, поэтому если стоит другой, то меняем его на такой:

Так выглядит насос ГУР ВАЗ 2110 вместе с кронштейном:

Кронштейн нужно доработать, а именно открутить опору двигателя, отпилить уши ее крепления, а также отпилить крайнее правое крепление (оно мешает).

В итоге должно получится так:

Дальше вместо генератора, который мы установим выше, устанавливаем насос ГУР:

Как видим, второй болт нужно будет взять покороче.

Далее ставим кронштейн генератора, в нашем примере он взят от Калины, с натяжителем. Так он выглядит в сборе с генератором:

Кронштейн устанавливается на 3 болта на штатные места:

Генератор у нас тоже от ВАЗ 2110. Чтобы его установить, придется немного подпилить «телевизор»:

Дальше устанавливаем генератор и ремень. Ремень нужен с маркировкой 6PK975 (или 970).

Все, насос ГУР установлен, ждем 2-ю часть!

Источник: http://www.drive2.ru/l/4077811/

Оцените статью: Поделитесь с друзьями!

Гидроусилитель руля на ВАЗ 2112 и его установка

Установка спойлеров и обвесов, покраска автомобиля – это всё является элементами внешнего тюнинга. Но помимо внешней модернизации автомобиля, существует также множество способов произвести тюнинг изнутри. Поэтому очень важным решением будет установить гидроусилитель руля на ВАЗ 2112.

Само устройство состоит из нескольких составляющих:

Исполнительного механизма и специального насоса. Как правило, исполнительный механизм с рулевой рейкой автомобиля. Конструкторы ВАЗ 2112 не устанавливают гидроусилитель руля на ВАЗ 2112, но они предусмотрели его установку в перспективе. Нужно иметь в виду тот факт, что после покупки нужно будет поехать в сервис и заказать установку, т.к. это будет иметь отдельную стоимость. Но при желании можно сделать установку и своими руками.

Подготовка к установке ГУР

Прежде, чем приступать к установке устройства, нужно проверить, есть ли в наборе все составные части устройства. Там должен присутствовать насос, специальный редуктор, шкив, гидравлический цилиндр, шланги и расширительный бачок для жидкости. Нужно установить крепление насоса, а затем хорошо закрепить и сам насос. После этого придётся заменить шкив коленвала, он будет приводом насоса гидроусилителя. Привод идёт через ремень.

Следующий этап – замена редуктора

Прежде, чем установить новый, необходимо доработать штатное место. Нужно подготовить сошку, возможно придётся проделать отверстие в щитке передка. Также нужно выбрать место для бачка с жидкостью, его стенки из пластика не должны соприкасаться с горячими деталями силового агрегата ВАЗ 2112.

Цилиндр должен быть смонтирован в соответствии с прилагаемой инструкцией, которая обязательно должна быть в наборе, включающем гидроусилитель руля на ВАЗ 2112 и прочие сопутствующие детали, так как у каждого производителя запчастей есть свои особенности при установке, которые необходимо учитывать. После этого остаётся соединить резиновые шланги высокого давления и плотно стянуть их хомутами, которые также должны идти в комплекте.

В завершении установки необходимо залить специальную жидкость для гидроусилителя руля и «прокачать» уже собранную систему.



чтобы крутить руль «одним пальцем. Подробное руководство по установке электроусилителя руля

ЭУР или электроусилитель рулевого колеса сегодня ставится на многие современные автомобили. Это устройство позволяет обеспечить более комфортное и удобное управление автомобилем. Соответственно, многие автовладельцы, машины которых не оборудованы этой системой, принимают решение о самостоятельнзаой установке узла. Из этого материала вы узнаете, как установить на ВАЗ 2107 и какова средняя стоимость такой системы.

[ Скрыть ]

Типы усилителей рулевого управления

Если вы решили обустроить свой автомобиль усилителем, то у вас есть несколько вариантов – дорогой и более дешевый:

  1. Гидроусилитель руля на ВАЗ 2107 – более дорогой вариант. Такая система состоит из насоса, подающих магистралей, патрубка и резервуара для рабочей жидкости. В данном случае рабочей жидкостью является масло, которое находится в системе под давлением. Процедура установки достаточно сложная, как и сама конструкция системы, также автовладельцу придется периодически ухаживать за системой. Как показывает практика и цены на автомобильном рынке, ставить такой узел нет смысла, поскольку его стоимость составляет практически половину цены на б/у 2107.
  2. Более дешевый и более подходящий вариант для «семерки» – это электроусилитель. На практике этот узел позволяет хорошо справляться с возложенной на него нагрузкой, тем более, что его установка более простая. По факту ЭУР работает на «семерках» практически так же эффективно, как и гидроусилитель. Следует отметить, что основным достоинством такой системы является отсутствие необходимости регулярного обслуживания. ЭУР на ВАЗ подключается к бортовой сети, поскольку его работа требует 12-вольтного напряжения.

Целесообразность установки ЭУР

Ставить электроусилитель рулевого колеса на 2107 или нет – личное дело каждого. Перед покупкой нужно взвесить множество факторов, среди которых финансовые возможности и целесообразность этого действия. Если автомобилем, кроме мужчины, управляют женщины или, к примеру, старики, то для них установка ЭУР будет немаловажным фактором, определяющим комфорт при управлении машиной. Разумеется, если вам не жалко тех денег, которые вы отдадите за покупку.

Подробное руководство по установке электроусилителя руля

Купить электроусилитель сегодня – не проблема, для этого достаточно обратиться в любой специализированный магазин. Конструктивные особенности «семерки» допускают установку электроусилителя от Лады Приоры. Но перед тем, как приобрести этот узел, нужно учесть, что для монтажа потребуется сделать или дополнительно купить кардан, а также переходную пластину. Подробно описывать весь процесс мы не будем, поскольку если вы понимаете, о чем идет речь, то приведенной ниже инструкции будет достаточно для правильной и полноценной установки системы (автор видео – канал Anton Mariyan).

Если же вы сталкиваетесь с необходимостью установки впервые, то лучше будет обратиться за помощью в этом деле к квалифицированным специалистам. Ведь при допущении ошибок избавиться от неисправностей может быть проблематично, поэтому при отсутствии опыта лучше сразу доверить это дело профессионалам.

Итак, как производится процедура установки:

  1. Для начала следует полностью обесточить бортовую сеть, чтобы не допустить возможного замыкания в ходе ремонтных работ. Для этого просто откройте капот и отключите клеммы от аккумуляторной батареи.
  2. Затем вам нужно будет демонтировать защитный чехол с рулевого колеса. Для этого просто открутите болты, которые крепят две части накладки.
  3. На следующем этапе производится снятие старого кардана руля, а также монтаж новой детали, которая идет в комплекте к купленной системе.
  4. Выполнив эти действия, вам нужно будет с помощью дрели просверлить отверстия для фиксации электроусилителя. В зависимости от конструктивных особенностей нового ЭУР, отверстия могут быть разными, поэтому на данном этапе необходимо воспользоваться инструкцией по установке, которая должна идти в комплекте.
  5. Когда отверстия будут просверлены, электроусилитель необходимо зафиксировать.
  6. Далее, производится подключение проводов от датчиков оборотов, а также скорости. При подключении будьте внимательны – нельзя допустить наличие оголенных проводов в электроцепи, поэтому все кабеля нужно тщательно заизолировать.
  7. После выполнения этих действия производится подключение цепи питания узла, помните о том, что электроцепь должна включать в себя предохранительный элемент.
  8. Собственно, на этом процесс монтажа системы электроусилителя можно считать завершенным. Вам остается только установить на место защитные накладки руля и закрутить все болты, открученные ранее. Затем подключаются аккумуляторные клеммы и проверяется работоспособность системы. Если в работе электроусилителя возникли проблемы, то необходимо проверить правильность установки, а также удостовериться в том, что вы не допустили ошибок при подключении проводов. Как показывает практика, одной из основных причин некорректной работы ЭУР является неправильный монтаж проводки.

Цена вопроса

Стоимость устройства зависит от его производителя, а также магазина, где вы покупаете товар.

ГУР предназначается для облегчения усилий водителя при направлении руля в необходимое положение. Используя усилитель руля, траектория движения машины приобретает устойчивость и однозначность. Гидроусилитель руля сделан таким образом, что при его отказе, руль остается немного подвижным, но значительно утяжеляется. Несмотря на то что они делают управление более удобным, большинство автомобильных заводов выпускают свои модели без гидравлического усилителя руля. А опытные автомобилисты устанавливают ГУР собственными силами. Именно о том, как произвести установку системы усилителя вы узнаете из этой статьи.

Процесс установки гидроусилителя руля на ваз классику.

Установка гидроусилителя руля на ВАЗ 2106 является не особо тяжелой и с ней справится даже не опытный водитель. Первоначально вам требуется убедиться, что комплект гидроусилителя полностью укомплектован и все его части у вас имеются в наличии. Комплект гидроусилителя состоит из насоса, шкива, рулевого редуктора, гидравлического цилиндра, а также бачка и шлангов для давления.
Далее переходим к непосредственной установке. Устанавливаем кронштейн насоса прямо на головку блока цилиндра, а затем закрепляем насос. Далее меняем шкив коленвала, чтобы он подходил к приводу насоса. Необходимо помнить, что привод насоса должен проходить через ремень, а не через цепь. После следует приступать к смене рулевого редуктора. В этой стадии вам необходимо немного усовершенствовать конструкцию. Чтобы установить редуктор необходимо сделать отверстия на щитке автомобиля.

Далее выбираем место для того чтобы установить расширительный бачок. Устанавливаем гидравлический цилиндр. При его установке необходимо руководствоваться специальной инструкцией, которая идет в комплекте с гидроусилителем .

После всех этих действий соединяем систему вместе со шлангами высокого давления. Они не должны тереться друг о друга и о другие части. Заливаем масло в гидроусилитель и расширительный бачок, и приступаем к прокачке системы.

Сегодня речь пойдет об устройствах, понижающих усилия на руле. Обратим внимание на усилители руля, которые предназначены для установки на автомобиль ВАЗ 2107.

Легкий руль – модернизированный рулевой механизм без дополнительных приводов. Основным плюсом является то, что установка не требует профессиональных навыков. Устанавливается «легкий руль» на место обычного редуктора ВАЗ.

Гидроусилитель руля для ВАЗ 2107 состоит из насоса, трубок, шлангов, масляного резервуара и масла. Он требует постоянного обслуживания. Но если следить за состоянием ГУР, то с назначенной задачей он справиться. Цена его высокая, потому мало кто приобретает гидроусилитель на машину, если он не предусмотрен стандартной комплектацией.

Методика теста гидроусилителя руля.

Мы проводили испытания так: в машине без усилителя руля измерили динамометрическим ключом усилия на руле и динамометром измерили усилия, который передается сквозь рулевую систему на колесо. Потом установили усилитель и измеряли в тех же условиях. Мы обращали внимание на поведение усилителя при парковке и при высокой скорости.

Установка гидроусилителя руля на автомобиль ВАЗ. При тестировании обратили внимание на установку усилителя руля на ВАЗ. Это тревожит и «мастеров на все руки», и тех, кто желает знать, чему подвергается машина при монтаже. Ведь жизнь водителя, пассажиров и окружающих людей напрямую зависит от точной работы системы рулевого управления.

Легкий руль.

Особенности устройства: внешность у него стандартная. Внутри него имеется третья опора для вала, позволяющая понизить изгибающий момент и чувствительность ударов, передающиеся на рулевое колесо. Бронзовые втулки заменены игольчатыми подшипниками.

В маятниковом рычаге тяги имеются шариковые подшипники качения, понижающие трение и износ.
Установка усилителя руля на автомобиль ВАЗ: перед установкой регулировка не нужна. Редуктор и маятниковый рычаг монтируются на штатные посадочные места. Отворачиваем гайки, снимаем старый механизм и ставим новый.

Изменения в конструкции: под капотом ничего не меняется. Нововведения, которые улучшают эксплуатационные показатели, располагаются внутри корпуса редуктора. Никто из сотрудников ГИБДД при прохождении технического осмотра не скажет, что вы незаконно вмешались в конструкцию автомобиля.
Работа данного устройства ощущается при малых скоростях, автомобиль становится более маневренным. Стало легче удерживать руль на поворотах при высокой скорости.

Срок гарантии: 6 месяцев с момента приобретения.

Плюсы: понижает усилия на руле практически в два раза, не требует профессиональных навыков при установке, не вносит внешних изменений в конструкцию автомобиля, не требует в течение длительного времени дополнительного обслуживания, срок службы больше, чем у штатного редуктора.

Минусы: мало ощутима работа во время парковки.

Общая оценка: желанные изменения за небольшие деньги.

Гидроусилитель руля на автомобиль ВАЗ 2107.

Особенности изделия: гидроусилитель руля для ВАЗ состоит из: насоса (обеспечивающий циркуляцию рабочей жидкости и давление), рулевого редуктора с распределителем (направляющий поток масла в нужную полость гидроцилиндра или назад в бачок), гидроцилиндра (преобразовывает давление жидкости в передвижение штока и поршня), масла, передающего усилие от насоса к гидроцилиндру и смазывающего все пары трения. Масло находится в пластиковом бачке со вмонтированным фильтрующим веществом, в пробке которого имеется щуп который определяет уровень жидкости. Все узлы объединяют шланги высокого давления, они снабжают циркуляцию жидкости в системе усилителя.

Установка ГУРа: Самое сложное – замена редуктора. Вам нужно вырезать дыру в щитке передка и подвергнуть доработке сошку. Для установки нужно будет установить кронштейн, к которому прикручивается насос гидроусилителя руля, на головку блока цилиндров. Потом поменять на коленчатом валу шкив, при этом обеспечивая привод насосу через ременную передачу. Затем надо придумать, куда установить расширительный бачок. И объединить все шлангами и залить масло. В установочном комплекте имеется необходимая подробная инструкция.

Изменения в конструкции: В моторном отсеке прибавляются дополнительные механизмы. Есть место для их размещения, но при проведении других работ поставленные детали могут мешаться. Это на безопасность почти не влияет, но настораживает.

Работа ГУРа: Вся система постоянно работает при работающем двигателе, даже если не вращаются колеса. При этом изнашиваются детали, и увеличивается расход топлива. Здесь насос работает на прокачку жидкости в системе.

Снизились обороты руля «от упора до упора» и повысилась маневренность, при любой скорости. Смягчились удары, которые передаются на руль от неровностей дороги, что является комфортом при езде по ухабам.
Чем выше сопротивление повороту колес, тем больше давление в цилиндре, и руль будет «легким». Следовательно, при понижении трения покрышки момент на руле повышается, за счет этого лучше чувствуешь дорогу.

Если гидравлическая система вышла из строя, возможность управления машиной остается. Но не рекомендуется эксплуатирование долго с испорченным насосом. Это приведет к быстрому износу деталей, поскольку они не предназначены на такой режим работы. Также не рекомендуется удерживать рулевое колесо более 5 секунд в крайнем положении. Может перегреться масло и изделие сломается. Ремонт возможен только в специальных мастерских.
Если желаете, для того, чтобы ваш усилитель работал длительное время исправно, то регулярно делайте следующее: проверяйте уровень масла в бачке; следите за герметичностью системы. Нужно проверять и при необходимости настраивать натяжение ремня привода насоса; сменять раз 1,5- 2 года фильтрующий элемент и масло.

Срок гарантии: 12 месяцев с момента приобретения.

Плюсы: понижение усилия на рулевом колесе; уменьшение оборотов рулевого колеса.

Минусы: сложности при монтаже, существенно меняет рулевую систему машины, при использовании требует периодического обслуживания и внимания, высокая цена.

Общая оценка: Необходимо взвесить «за» и «против» и окончательно принять решение стоит ли игра свеч?

На автомобилях «классической» серии не предусматривалась установка усилителей рулевого управления. На всех этих машинах используются рулевые редукторы. И электроусилитель руля на ВАЗ-2107 является неплохим элементом тюнинга. Во время движения по трассе управление автомобилем очень простое, руль вращается без усилий. Но как только вы снижаете скорость, производите маневры на парковке, вращать руль становится всё труднее и труднее.

Именно для того, чтобы облегчить маневрирование на маленьких скоростях, необходимо устанавливать электроусилитель руля на ВАЗ-2107. Это отдельный блок, который монтируется в рулевой колонке. Его установка и подключение не займет много времени. Вам потребуется для монтажа только набор ключей, комплект электроусилителя со всеми креплениями и проводкой, а также дрель.

Преимущества использования электроусилителя

На «классические» автомобили без проблем устанавливают электроусилитель руля «Приоры». Но для этого вам придется дополнительно купить пластину и карданчик. Задачи, с которыми справляется ЭУР:

  1. Повышение уровня безопасности, комфорта и удобства управления автомобилем.
  2. Облегчение управления во время маневрирования. Это особенно полезно для женщин, пожилых людей, начинающих водителей, которым тяжело вращать тугой руль.
  3. Электроусилитель выступает как элемент тюнинга.

Но даже если вы за рулем уже много лет, вряд ли сможете отказаться от такого усовершенствования своей машины. Ведь установка электроусилителя руля позволит облегчить движение по городским улицам.

Почему не гидравлический?

Можно выделить два типа усилителей рулевого управления:

  1. Электромеханический.
  2. Гидравлический.

При работе гидравлического усилителя рулевого управления создается высокое давление масла в системе. Конструкция гидроусилителя состоит из подающих труб, насоса, специального резервуара и рабочей жидкости. При помощи насоса создается давление масла, оно воздействует на весь механизм, в результате чего значительно облегчается поворачивание колёс.

Следовательно, вращать рулевое колесо будет намного легче. В общем конструкция гидравлического усилителя очень сложна, монтаж выполняется долго, все механизмы нужно регулярно обслуживать. Только в этом случае гидроусилитель будет работать идеально.

Если на автомобиле не предусмотрен монтаж гидроусилителя, то установить его очень сложно. Придётся приобретать дополнительные детали, а также вносить очень серьезные изменения в механизм рулевого управления. Именно по этой причине устанавливать гидроусилитель на «семёрке» нецелесообразно.

Электрический усилитель

У него имеется одно большое преимущество — стоимость практически вдвое ниже, нежели у гидравлического усилителя. Произвести монтаж устройства на «семёрку» очень просто, сложностей не возникнет. В случае использования электрического усилителя не нужно проводить техническое обследование, он очень надежен и долговечен.

В отличие от гидравлического усилителя, для нормального функционирования не требуется заправлять жидкость, поддерживать в рабочем состоянии насос и трубопроводы. Достаточно только лишь подключить прибор к электропроводке автомобиля. Именно по этим причинам такую конструкцию усилителя руля устанавливают на машины «классической» серии.

Комплектация

Без переделок можно установить электроусилитель руля «Приоры» на «семёрку». С таким же успехом применяются изделия, выпускаемые заводом «Авиаагрегат». Комплектация устройства:

  1. Непосредственно электроусилитель.
  2. Промежуточный карданный вал.
  3. Крепежи.
  4. Электропроводка.
  5. Кронштейны крепежа электроусилителя на руле «семёрки».
  6. Декоративный жгут.

При покупке обязательно проверьте комплектацию прибора. Если какого-то элемента в коробке нет, то необходимо сразу об этом сообщить продавцу. В противном случае при монтаже возникнут проблемы.

Как работает электроусилитель

Электроусилитель руля на ВАЗ-2107 начинает работать и создает дополнительный крутящий момент, который снижает усилие, необходимое для поворачивания колес. Причём работать он начинает одновременно с тем, как водитель поворачивает руль. Прибор способен снизить нагрузку, необходимую для поворачивания рулевого колеса, в 5,7 раза.

Другими словами, если вы до монтажа устройства прикладывали усилие в 20 кг, то после для аналогичного действия хватит всего лишь 3,5 кг. Этапы работы устройства:

  1. При помощи датчика момента определяется, в каком направлении вращает руль водитель.
  2. Блок управления позволяет считывать все данные, которые касаются частоты вращения двигателя и скорости движения автомобиля.
  3. При помощи электродвигателя вращается карданный вал рулевого механизма. В итоге усилие, необходимое для поворота руля, уменьшается.

При помощи датчика скорости обеспечивается нормальное соотношение между коэффициентом усиления устройства и интенсивностью движения автомобиля. Если скорость мала, то вращать руль становится тяжелее. Поэтому блок управления понимает, что необходимо увеличить коэффициент усиления. И наоборот, если вы движетесь с большой скоростью, то усилие нужно меньшее прикладывать. Поэтому электрический усилитель руля не участвует в управлении.

Начало работы устройства начинается через 5 секунд после того, как водитель включает зажигание. Если вдруг произошла какая-либо поломка в электрическом усилителе, автоматическая система управления отключит его, в результате автомобиль будет переведён в ручной режим. Это обеспечивает стопроцентную безопасность в случае, если вдруг возникнет поломка прибора. Поэтому за сохранность своей жизни вы можете не переживать.

Монтаж электроусилителя на «семерку»

Структурная схема подключения электрического усилителя (может использоваться с любым автомобилем ВАЗ) представлена ниже.

Чтобы установить электроусилитель руля на 2107, вам необходимо выполнить следующие действия:

  1. Отключите аккумулятор на батарею, чтобы не возникло короткого замыкания при проведении работ.
  2. Выкрутите винты, которыми закреплен чехол на рулевой колонке.
  3. Снимите кардан рулевого управления, на его место поставьте новый, который находится в комплекте устройства.
  4. В инструкции обязательно найдёте схему, по которой необходимо высверлить отверстия, с помощью которых будет закреплен корпус усилителя.
  5. Закрепите весь механизм.
  6. Произведите подключение проводов, идущих от датчиков частоты вращения двигателя и скорости.
  7. Подключите питание устройства, используя предохранитель.
  8. Затем необходимо установить на место кожух и произвести подключение клемм аккумуляторной батареи.

Работа по монтажу займёт не более двух-трех часов. Гарантированный срок эксплуатации электрического усилителя один год.

Как пройти техосмотр

Электроусилитель руля на 2110, как и на семерке, необходимо правильно установить. Проблема заключается в том, что при таком тюнинге вы формально вносите изменения в конструкцию рулевого управления, что запрещено правилами дорожного движения. Следовательно, при прохождении техосмотра вы можете столкнуться с определенными трудностями.

Можно попробовать скрыть тот факт, что на автомобиле установлен электроусилитель. Для этого достаточно отключить его от питания. Если это не сделать, то во время диагностики люфта механик поймет, что произведена доработка. И талон технического осмотра он вам не выдаст. Поэтому, чтобы всё было законно, нужно распечатать письмо, которое выдает завод-изготовитель ЭУРа. В нём говорится о том, что конкретная модель электроусилителя соответствует всем требованиям, которые необходимы для монтажа на ВАЗ-2107. Копию этого письма нужно иметь при себе во время прохождения ТО.

Вместе с этим письмом у вас должна быть справка, которая выдается автосервисом, на котором производилась установка устройства. Только при наличии всех этих документов вам могут выдать диагностическую карту. Если даже при условии наличия этих документов вам не дают диагностическую карту, необходимо требовать отказ в письменной форме с точным указанием всех причин. Если электроусилитель руля на ВАЗ-2107 установлен правильно и с соблюдением всех требований, отказать в выдаче технологической карты вам не могут.

Частичный демонтаж торпеды для установки ЭУР

Прежде чем приступить к данной работе, следует выяснить принцип действия ЭУР. Усилитель руля — это важный элемент в управлении любым автомобилем. Его задача заключается в создании дополнительных усилий при повороте рулевого колеса за счет наличия электрического привода. В современных автомобилях устанавливают электроусилитель руля.

К основным его преимуществам автомеханики относят:

  • удобная регулировка технических характеристик управления,
  • наличие высокой информативности,
  • надежность,
  • значительная экономия используемого топлива.

Необходимо отметить, что ЭУР имеет 2 схемы: передача усилий электродвигателя на вал руля либо рейку рулевого колеса. Автомеханики выделяют 2 системы такого усилителя.

  1. С 2 шестернями, представленными в виде единого блока, в котором объединены рулевая конструкция и усилитель руля. В последнем элементе находится электродвигатель асинхронного типа. Рейка оснащена 2 участками зубьев, один из которых считается приводом усилителя.
  2. С параллельным приводом — передает усилия от электродвигателя на рулевую конструкцию за счет ременной передачи. В этом случае усилие одновременно передается на рейку рулевого колеса и на вал.

Главные детали усилителя руля

К основным элементам данной конструкции можно отнести:

  • торсионный и рулевой вал,
  • электродвигатель,
  • бесконтактный датчик крутящего моменты,
  • датчик положения ротора.

Что касается управления ЭУР, то оно состоит из следующих элементов.

  1. Входных датчиков, имеющих прямое отношение к крутящему моменту и определению угла поворота на рулевом колесе.
  2. Исполняющего устройства — к нему поступают сигналы управления, которые вырабатываются специальной программой.
  3. Блока управления — обрабатывает сигнал существующих датчиков.

Усилитель в сборе

Руль с электроусилителем обеспечивает управление машиной в следующих режимах:

  • при поворотах,
  • поворот на незначительной и большой скорости,
  • возвращение колес в среднее положение и их поддержка в этом состоянии.

Монтаж электроусилителя руля на ВАЗ 2107 необходим, так как с помощью этого устройства поворачивается рулевое колесо. За счет торсина крутящий момент передается на рулевую систему. При этом замеряется закрутка торсина и угол поворота данного колеса. Для этого используются специальные датчики. Полученные данные передаются ЭБУ. Таким образом поддерживается работа электродвигателя в необходимом режиме. Далее крутящий момент поступает к рулевому механизму и ведущим колесам.

Поворот на малых скоростях характерен для парковки машины. При этом угол поворота рулевого колеса большой. Электронная система управления обеспечивает крутящий момент за счет максимальной работы в электродвигателе.

При езде на большой скорости ЭУР обеспечивает минимальный уровень крутящего момента. Чтобы вернуть колеса в среднее положение, потребуется увеличить реактивное усилие, возникающие при повороте. Для поддержки колес в определенном положении система управления самостоятельно корректирует их направление.

Этапы выполнения работ

Из-за отсутствия ЭУР на машине многие автовладельцы решают поставить усилитель руля на ВАЗ 2107 своими руками. Автомеханики считают, что ЭУР Приоры или Нивы зачастую выходит из строя. В некоторых случаях клинит руль. Такие неполадки опасны при движении машины. Поэтому рекомендуется отдавать предпочтение заводским электроусилителям.

В любом случае потребуется настроить датчик скорости КПП. В противном случае при трогании ВАЗа с места и при движении на небольших скоростях водитель не сможет заметить каких-либо изменений. Таким образом, крутить руль будет тяжело. При наборе высокой скорости руль будет поддаваться автовладельцу с незначительным сопротивлением.

Если отсутствует датчик скорости, его придется поставить. Он должен иметь 6-импульсную проходную от Нивы 214. Как правило, это входит в заводскую комплектацию. К другим конструктивным изменениям, которые потребуется выполнить, специалисты относят:

  • перенос другого троса подсоса, который входит в комплект к электроусилителю ВАЗа 2108,
  • замена редуктора — потребуется взять данный агрегат с коротким валом червяка, при этом сошка должна быть родной,
  • при наличии у 2107 контактной системы зажигания потребуется установить своими руками диод MUR1100E.

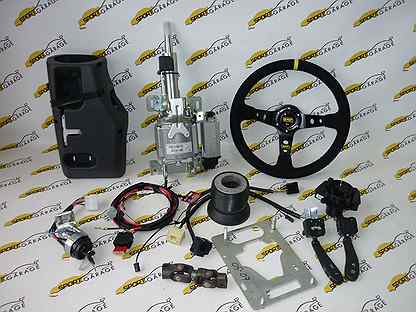

В комплект ЭУР для «семерки» входят следующие элементы.

  1. Датчик скорости.
  2. Крепежные детали.
  3. Трос подсоса.
  4. Замок зажигания, переключатели подрулевые, кожух от рулевой колонки — данные детали должны быть от 2110.
  5. Инструкция по монтажу и паспорт на электроусилитель руля на ВАЗ.

Индекс /images/stories/9-other-tuning/install-gur-vaz-2110-2112

Название Последнее изменение Размер

Родительский каталог
Reviews / 2015-07- 13 20:30
Bach.jpg 2015-07-09 07:22 137K
Dornas1. jpg 2015-07-09 07:22 112k.jpg 2015-07-09 07:22 162k
logo.jpg 2015-07-09 07:22 37k
Pad1.jpg 2015-07-09 07:22 110K
Pad2.jpg 2015 -07-09 07:22 127K
рейк1.JPG 2015-07-09 07:23 53K
Reyk2.jpg 2015-07-09 07:23 112K
ROL1. JPG 2015-07-09 07:23 118k ROL2.JPG 2015-07-09 07:23 112K
RoL3.jpg 2015 -07-09 07:23 117K
схема.JPG 2015-07-09 07:23 69k Sngen.jpg 2015-07-09 07:23 110K
Snval.jpg 2015-07-09 07:23 102k
.jpg 2015-07-09 07:23 63k

9

Мы меняем насос гур своими руками

Стал неотъемлемой частью большинства автомобилей. Автотехника российского производства не исключение. Гидроусилитель изначально устанавливался на ВАЗ-2110, а после и на все последующие модели. В системе гидросистемы слабым звеном является насос. Унификация положительно сказывается на ремонтопригодности автомобиля. Гидравлический переключатель моделей ВАЗ (марка ZF (ZFLS 7691 955 339) применяется и на других моделях завода, а также на Wolksvagen Passat или Transporter, Audi A6. Стоимость его относительно невелика и при необходимости его можно заменить самостоятельно.О замене насоса ГУР и пойдет речь в этой статье.

Неисправности Гиры начинают проявляться в виде тяжести при работе руля, особенно на малых оборотах, возможно появление гула и свиста. При окончательной поломке устройства перестало помогать рулить даже в непрогретом состоянии. Так как почтенный возраст автомобиля не оставлял надежд на официальное гарантийное обслуживание, решил, что замена рулевого ГУРа будет производиться своими силами.

Заранее оценив, отмечу, что самостоятельная замена деталей, с целью экономии на ремонте, показала чрезмерный оптимизм такой идеи. Работа над его заменой была довольно трудоемкой. Однако для тех, у кого работа с автомобилем является своего рода отдыхом, ремонт гидролинии не покажется чем-то особенным.

Перед началом работ стоит оценить общее состояние всех узлов ГУР, чтобы при необходимости произвести их замену.

Стоит оценить необходимость покупки насоса, шкива, глади, тефлоновых колец высокого давления и ременных трубок.Начинайте работу, сняв защиту, брызговик на ремнях. Далее снимаются танки. Ремень гура снимается либо просто разрезается, в зависимости от его состояния. Далее следует разъединить гидротрубки, как подрыв так и нагнетание, крепление на гайках.

С правой стороны радиатора вынимаем сальник питающий трубку, который держится простым замком, после чего сливаем жидкость из трубки. Для полного удаления жидкости из системы желательно попросить кого-нибудь покрутить колеса автомобиля.После этой операции я отсоединяю фланец трубки высокого давления. Следующим шагом откручивается хомут, крепящий трубку подачи. Крепление помпы держится на четырех болтах. Три из них откручиваются сразу, а доступ к четвертому открывается после болтов крепления ремня ГРМ. Теперь можно выкрутить все четыре болта крепления помпы.

Как поменять помпу

Разборку помпы и разборку гура необходимо производить согласно инструкции.Далее рекомендую очистить его от грязи и осмотреть с целью выявления причин неисправности. Часто причиной поломки является выработка во внутренней полости корпуса насоса. Визуально это воспринимается как ступенька. Справиться с дефектом можно дрелью с насадкой. Однако могут возникнуть трудности, если не было разборной модели насоса, не имеющей стопорных колец или крышек.

Я сломал ручки крепления шланга к баку, так как в моем случае хомуты оказались одноразовыми.После этого слил остатки жидкости из бачка. При вторичном использовании необходимо заглянуть внутрь и проверить там чистоту сетки. При необходимости бак следует промыть или купить новый, так как стоимость его невелика. Это не завершено в этой системе. Все внутренности желательно очистить воздушной атмосферой сжатым воздухом под давлением. После этого хомут форсунки насоса отсоединяется.

Тефлоновые прокладки долговечны, однако на фланцах труб высокого давления их следует заменить новыми.Даже в комфортных условиях — гараж, яма — помпу заменил часа за три работы. В целом работа по замене помпы занимает около шести часов аккуратной работы. Если конструкция насоса позволяет его ремонтировать, то особое место также занимает шкив и сальник.
Но в целях экономии времени и сил лучше заменить на новый. Если замена невозможна, придется напрессовывать новый шкив на новый вал насоса. Конструкция с гайкой с гайкой.Вал насоса имеет внутри резьбу М6. Чтобы надеть фланец на вал, его необходимо предварительно нагреть. После остывания он зацепляется за вал. Внутри насоса подшипник гуро фиксируется отогнутым краем.

Установка гура осуществляется в обратном порядке. Растяжку ремня я осуществил с помощью конуса. Иногда для этих целей используют специальное жестяное приспособление. Возможен и другой вариант, когда крепление гуро не затягивается до конца и ремень на шкиве свободен.Только после этого фиксируется вся конструкция с необходимой степенью натяжения ремня.

Насос помпы после установки

Сбор помпы гур в обратной последовательности . После сборки ГУР может гудить, но пугаться этого не стоит, ведь детали будут ярко выражены через 300-500 километров пробега. Некоторые владельцы машин сохраняют, но я бы рекомендовал заливать новую жидкость.
Обычно заливают до полного заполнения бака. Заполнение системы производится при работающем двигателе.Важно не допустить попадания воздуха в систему. Если этого нельзя было избежать, как это случилось со мной, то после вспенивания жидкости тридцать стояла с открытым бачком, постоянно заливая ее в ГУР. И даже после этого в течение двух часов дергался ГУР.

Видео «Замена помпы ГУР в домашних условиях»

В видео ниже вы узнаете как заменить помпу ГУР в домашних условиях.

Установка электроусилителя руля ВАЗ. Электроусилитель руля (ЕВРО)

Назначение гидроусилителя руля, будь то гидроусилитель руля или электроусилитель руля, — обеспечить более комфортный и плавный поворот руля при выполнении маневров.Автомобили отечественного производства долгое время не комплектовались усилителями, поэтому многие автовладельцы решают установить их на ВАЗ 2110 самостоятельно. Подробнее о том, что это за устройство и как его установить на свой автомобиль, вы можете прочитать ниже.

[Скрыть]

Принцип работы ЭУР и ГУР

ГУР ВАЗ 2110 представляет собой систему, состоящую из множества элементов. Насос гидроусилителя в данном случае приводится в движение коленчатым валом — он качает масло, в результате чего, благодаря давлению, обеспечивает вращение рулевым колесом.

Электроусилитель руля представляет собой модульную конструкцию, встроенную в рулевую колонку, сам модуль состоит из:

  • электродвигателя синхронного типа;
  • торсион;
  • несколько датчиков;
  • Модуль управления
  • .

Принцип работы следующий — торсион закручивается, датчик считывает момент, а электродвигатель передает небольшое усилие на выходной вал.

Целесообразность установки ЭУР

Установка ЭУР на ВАЗ 2110 актуальна, если на автомобиль устанавливаются более широкие колеса, отличающиеся от стандартных на несколько размеров.И в любом случае установка электроусилителя позволит добиться более комфортного управления, так как руль будет реагировать даже на незначительные касания. Автомобиль станет более «послушным» на дороге, а водителю не придется держать руль двумя руками, хотя это и противоречит ПДД. Установка электроусилителя позволит сделать вождение более безопасным (автор видео — канал sokur64).

Подробная инструкция по установке электроусилителя руля на «Десятку»

Порядок установки усилителя следующий:

  1. Сначала нужно взять купленные провода и снять штатную клемму с разъема, а затем установить в разъем на жгуте.
  2. Клемма, подключенная к разъему, устанавливается там, где был провод, подключенный к штатной колодке. Это нужно сделать для того, чтобы у вас была возможность пропустить штатный кабель между жгутами. Также следует учитывать, что провод от блоков идет на 50 ампер, соответственно необходимо установить такой же предохранительный элемент.
  3. Следующим шагом будет демонтаж накладки рулевой колонки, замка зажигания и всех переключателей, расположенных под рулевым колесом.На этом этапе нужно все делать аккуратно, так как сама накладка хрупкая и может треснуть.
  4. Затем откручивается винт, фиксирующий рейку, после чего она снимается. Далее нужно будет сравнить длину старого и нового промежуточных валов, так как нужно будет отрегулировать пластины и сам вал. Дальнейшая процедура обгона осуществляется с поворотом – лучше всего выполнять его на машине, это позволит получить наиболее точный результат. Рекомендуем обращаться с этой задачей к специалистам.Что касается размеров плиты, то их корректируют, пересверливая некоторые отверстия на большую глубину. Кроме того, может также понадобиться немного подрезать углы плиты с помощью болгарки, после чего между ней и кузовом автомобиля нужно будет установить проставки.
  5. Установите усилитель вместе с рейкой и пластиной — стандартный крепежный винт может не подойти, поэтому вместо него потребуется установить более короткий болт. В свою очередь, это может привести к необходимости установки ограничителя для предотвращения произвольного вращения вала.
  6. Далее производится установка центральной части выключателей.
  7. После этого прокладывается два провода из салона. автомобиля к аккумулятору проводку желательно прокладывать через левое крыло. Демонтируется расширительный бачок омывателя. Вам нужно найти длинный медный провод, которым вы будете проталкивать проводку. Затем откройте монтажный блок с предохранительными элементами и найдите провода, идущие в моторный отсек, через это же отверстие нужно будет просунуть провод.
    Будьте осторожны, чтобы не повредить проводку. Когда провод выйдет через левое крыло, прикрепите к нему провода усилителя и протолкните их в моторный отсек.
  8. Затем разбирается панель управления, сделав это, нужно найти красный разъем. Далее проводка от усилителя проталкивается в пространство под щитком. Необходимо отсоединить оранжевый кабель от красного разъема; на него устанавливается колодка из комплекта проводов для ЭУР. Этот провод следует соединить с оранжевым проводом устанавливаемой системы, а оставшийся конец с клеммой вставить вместо штатного кабеля в разъем.
  9. Аналогичные действия проводим с серым проводом, он же устанавливается в красный разъем. Кабели, идущие в моторный отсек, должны быть подключены следующим образом: черный провод подключается к минусу, розовый — к плюсу. Собственно, на этом процедуру установки можно считать завершенной. Теперь вам нужно только переустановить кожух и руль.

Фотогалерея «Установка ЭУР»

1. Переставить штатную клемму на разъем

Нюансы установки ГУР

Каждый автовладелец, устанавливающий гидроусилитель, должен соблюдать инструкцию, иначе установка системы может быть произведена с ошибки. А это, в свою очередь, приведет к некорректной работе ГУР.

Итак, как производится установка на «Десятку»:

  1. Сначала снимается кожух механизма ГРМ и на трех винтах устанавливается кронштейн. В салоне есть соответствующие отверстия, поэтому в дополнительном сверлении нет необходимости. Далее устанавливается шпилька, на которую впоследствии будет крепиться ролик. Отверстий под шпильку нет, поэтому придется их сверлить. После монтажа ролика устанавливается и фиксируется кронштейн.
  2. Блок генератора, а также оба его хомута необходимо демонтировать, аналогичные действия производятся с колонкой. Вал нужно будет немного подрезать, примерно на 3,5 см. В том случае, если у вас есть болгарка со сварочным аппаратом, то этот шаг можно выполнить самостоятельно, если нет, то обратитесь к специалистам.
  3. Затем отпиливается часть кронштейна, после чего на нем можно будет надежно закрепить насос и закрыть его подушкой. Получившуюся конструкцию монтируют на силовой агрегат, а точнее на то место, где был установлен кронштейн генераторного агрегата.
  4. Теперь нужно найти адсорбер и установить под него кронштейн расширительного бачка. Для этого открутите винт крепления подушки двигателя и затем поднимите мотор. В образовавшееся отверстие устанавливается ремень ГУР, он должен быть надежно закреплен на ролике.
  5. Теперь осталось только поменять штатную установленную рейку на новую от ГУР. Удалите шесть винтов и завершите процедуру сборки. Подсоедините шланги и залейте в расширительный бачок рабочую жидкость, для ее прокачки руль следует повернуть в крайнее правое и левое положения при выключенном и работающем двигателе.

Возможен ли ремонт?

Рулевая рейка ВАЗ 2110 с ГУР достаточно надежный узел, но даже он может выйти из строя при неправильной эксплуатации автомобиля.

Ремонт рулевого механизма может включать следующие этапы:

  1. Ремонт рулевой рейки с гидроусилителем. В этом случае процедура ремонта заключается в замене деталей из ремкомплекта. В этот комплект входят уплотнительные элементы для поршня и вала, сальники, втулки, а также вставки для зажима вала. В ходе этой задачи может быть обработана поверхность вала.
  2. Ремонт КРУ. Эта процедура включает в себя замену как верхних, так и внутренних сальников, уплотнительных элементов и шлифовку вала. Если на трамблере есть следы кольцевого износа, то необходимо будет также произвести гильзу корпуса.
  3. Ремонт рельсов с восстановлением вала. В этом случае выполняются все вышеперечисленные действия, но помимо этого потребуется еще и восстановление вала путем наращивания баббита.Вам также нужно будет его хромировать и отшлифовать.
  4. Когда дело дойдет до капитального ремонта, то необходимо будет выполнить все вышеописанные действия, а также полностью заменить поперечный вал, его прижимную (боковую) вместе с гайками и трамблер. Кроме того, может потребоваться замена линий. высокого давления вместе с рулевыми тягами.

Цена вопроса

Стоимость нового ЭУР сегодня около 13-18 тысяч рублей. На вторичном рынке можно купить комплект за 2-6 тысяч.Цена за полный комплект ГУР в среднем составляет около 20 тысяч рублей.

Один из первых советских роскошных массовых автомобилей ВАЗ 2107 не был обременен избытком комфорта. Особенно это видно на фоне современных машин даже малобюджетного класса. Редко можно встретить модель класса С без гидроусилителя руля, а в то время мощность была непозволительной роскошью на советских автомобилях. К счастью, ситуация изменилась и сегодня любой желающий может легко оснастить свой автомобиль самыми разными средствами комфорта – от кондиционера до гидроусилителя руля.Сегодня мы поговорим об установке его на 7.

Электрический усилитель. Цены и опции

Штатный жигулевский рулевой механизм, пара червяк-ролик, в принципе, хорошо справляется со своей задачей. Однако снижение усилия на руле при парковке и маневрировании не помешало бы. Это можно сделать только с помощью гидроусилителя руля. Есть два варианта — дорогой и дешевый. Дорого обходится установка гидроусилителя. Работа практически себя не оправдывает, т.к. готовых решений классических Жигулей нет, а изобретать новую гидросистему дорого и бессмысленно.

Электроусилитель руля — другое дело. Главный его плюс в том, что его можно легко установить своими руками, да и по цене он не сильно кусается. Это, безусловно, самый рациональный и простой вариант. Электроусилитель руля на ВАЗ 2107 будет стоить от 10 до 25 тысяч, в зависимости от того, какое устройство вы выберете. Тут тоже два варианта.

Выбор усилителя на ВАЗ 2107

Первый — использовать электроусилитель от Нивы. Его можно легко приспособить к рулевому управлению семерки.Его цена около 20 тысяч. Второй – покупка специального комплекта, который специально разработан для установки на классические Жигули. Этот усилитель питается от автономных электродвигателей и не берет мощность у мотора, поэтому помогает экономить топливо. Экономия довольно условная, но она есть.

Любой из этих вариантов достаточно надежен, легко устанавливается и снимается. больше всего усилий с руля. А это значит, что с помощью устройства мы получим более легкий руль на парковках, а при интенсивном маневрировании водитель будет меньше уставать в дальней дороге. .. Кроме того, можно регулировать усилие на руле, но для этого необходимо откорректировать работу датчика скорости, установленного в коробке передач. В этом случае необходима регулировка, так как адекватной работы устройства на малых скоростях можно добиться только после его синхронизации с датчиком скорости.

Комплект поставки электроусилителя

Электроусилитель не слишком сложен в установке, так как его конструкция и принцип работы достаточно просты. Есть мнение, что нивовские и приоровские электроусилители достаточно ненадежны и от них можно ожидать отказов и залипаний, а это, как можно догадаться, не очень хорошо, особенно на высокой скорости…Поэтому будем рассматривать покупку комплекта для установки на классику, которая, судя по отзывам, работает стабильно.

В пакет включено:

    Крышка рулевого вала;

    замок зажигания;

    переключатели

    ;

    датчик частоты импульсов;

    трос пускового устройства карбюратора;

    элементы крепления устройства;

    электронный блок управления

    ;

    электроусилитель в сборе.

Кроме того, необходимо будет заменить рулевой механизм.Нужно поставить короткометражку, но сошка должна остаться родной.

Принцип работы электроусилителя

Принцип работы устройства следующий и основан он на взаимодействии считывающих датчиков, электронного блока управления и блока питания. Датчик следит за углом поворота руля, а датчик скорости считывает скорость. Все это поступает на обработку в ЭБУ, откуда импульс подается на исполнительное устройство. В зависимости от скорости движения электроника подбирает необходимое усилие на руле.Чем выше скорость, тем больше усилие.

Правильно отрегулированный и синхронизированный гидроусилитель руля позволяет легко поворачивать руль на месте и на малых скоростях, а также центрировать рулевой механизм и возвращать руль в нейтральное положение. Усилитель имеет аварийный режим работы, в котором, в в случае программных или механических проблем рулевое управление переходит в штатный режим работы без участия усилителя.

Технический осмотр и сертификаты

Прежде чем ставить усилитель самостоятельно, следует подумать о том, что придется проходить ежегодный осмотр, в ходе которого может быть выявлено нарушение заводской конструкции рулевого управления.Если она всплывает, отметка о прохождении техосмотра не ставится. Во избежание проблем с документами, устанавливать усилитель стоит в сертифицированном автосервисе ВАЗ, при этом в обязательном порядке необходимо получить сертификат соответствия на СТО и у производителя электроусилителя. Только в этом случае можно будет успешно пройти техосмотр. Всем удачных дорог и комфортных путешествий!

Автомобили

ВАЗ 2110 оснащены электроусилителем руля, что невероятно радует водителей.Это дополнение значительно улучшает маневренность и управляемость автомобиля, что позволяет водителю чувствовать себя более уверенно на дороге.

Кроме того, водителю не нужно прилагать много усилий на руль, что дает возможность совершать длительные поездки и не чувствовать усталости.

Электроусилитель руля на автомобили ВАЗ 2110 при необходимости можно установить самостоятельно, но для этого нужно разбираться в устройстве.

История

Еще в 2002 году инженеры Новосибирского технического университета разработали ставший таким популярным электроусилитель руля.После того, как все этапы создания устройства были пройдены, устройство в течение нескольких лет тестировалось на заводе ВАЗ.

Российские производители сделали все, чтобы обеспечить надежные и качественные преимущества агрегата перед аналогичными устройствами зарубежного производства. Усилитель использует переменный ток для обеспечения надежности и долговечности.

Но главным для наших водителей была приемлемая стоимость этого агрегата, намного ниже, чем у западных комплектующих. Кроме того, электроусилитель может стать надежным защитником от угона.Поскольку электроусилители были придуманы для отечественных марок, то производятся они, соответственно, в России, на Бердском электромеханическом заводе, который стал дочерним предприятием ВАЗа.

Сам электроусилитель руля был впервые изобретен и внедрен еще в 1990 году в Японии на заводах концерна Toyota. Первые преимущества прибора, которые он показал, характеризовались следующими показателями:

  • Агрегат работает даже при выключенном двигателе;
  • При эксплуатации компонентов со временем может наблюдаться значительная экономия топлива;
  • Значительно улучшены все показатели управляемости;
  • Надежность управления достигает больших высот;
  • Создает хорошие условия безопасности при постоянном вождении.

Отличия от ГУР

Нужно понимать, что ГУР — это ГУР и эти два устройства постоянно сравнивают, выясняя, какое из них лучше. В общих чертах можно сказать, что эти два компонента могут иметь общие показатели, но электроусилитель имеет в своем составе электронный блок.

Именно это отличие делает его более функциональным, а его работоспособность характеризуется следующими показателями:

  • Датчики электронного блока постоянно следят за показателями скорости движения, считывают его траекторию и контролируют исправность рабочих узлов;
  • После сбора данных они передаются в специальный электронный блок управления, где обрабатываются;
  • Искусственный интеллект системы управления автоматически изменяет параметры главного цилиндра;
  • Уровень давления масла регулируется только положением клапана, он может быть как открытым, так и закрытым;
  • Чем большую скорость автомобиль начинает набирать, тем интенсивнее и активнее открывается клапан;
  • В процессе увеличения скорости параллельно увеличивается и острота рулевого управления, а это, в свою очередь, повышает степень безопасности и устойчивости при управлении ВАЗ 2110;
  • Кроме того, наличие топлива не влияет на работу электроусилителя, не влияет на его расход.

Принцип действия

Работа ЭМУРУ, то есть электромеханического усилителя руля, направлена ​​на снижение управляющих усилий водителя. Также устройство предназначено для активного возврата управляемых колес и руля в исходное положение после совершения маневра. Меньшее количество поворотов руля вернет колеса в исходное положение.

Благодаря устройству автомобиль быстрее возвращается на прямую, что обеспечивает безопасность вождения.

Сам блок представляет собой модульную конструкцию, встроенную в рулевую колонку.

Модуль состоит из двух основных компонентов:

  • Блок питания представляет собой электрическое устройство синхронного характера;
  • Контроллер типа управления.

Особенно актуальна установка электроусилителя, если владелец ВАЗ 2110 устанавливает более широкие шины на колеса большого диаметра, по сравнению со стандартными, заводскими. Такая проблема, как «шалящий» руль в случае электроусилителя исключена, руль слушается водителя даже при легком касании.

Если раньше водителю приходилось постоянно держать руль обеими руками и прикладывать много усилий для его поворота, то теперь все можно сделать одним пальцем.

Благодаря этим показателям ВАЗ 2110 считается одним из самых безопасных автомобилей на отечественных дорогах.

Технические характеристики

Как и любой другой модуль в автомобиле, электроусилитель имеет свои показатели, которые необходимо учитывать. Чтобы было понятно, что это за агрегат, следует привести его технические характеристики:

  • Максимальная компенсация крутящего момента 35 Нм;
  • Потребляемый ток при среднем Mmax = 35 Нм и скорости вращения руля 360 градусов в секунду 50А;
  • Диапазон рабочих температур от — 40 до + 85 градусов Цельсия;
  • Общая масса узла равна 9.5 килограммов;
  • Двигатель с электронным управлением — реактивный индуктор;
  • Вращение направлено в обратном направлении;
  • Наличие трех фаз;
  • Установлена ​​червячная передача с тремя проходами;
  • Червячный вал изготовлен из стали 40х;
  • Червячное колесо изготовлено из углепластика УПА 6/30-2.

Это все характеристики компонента, которые необходимо знать для взаимодействия с ним. Эти показатели особенно актуальны, поскольку усилитель является электрическим агрегатом и с ним надо быть осторожным.

Преимущества компонента

Электроруль имеет ряд преимуществ, что привело к тому, что его устанавливают не только на ВАЗ 2110, но и на другие модели этого завода. Помимо технических характеристик имеет и другие не менее важные показатели:

  • Простота монтажных работ при установке агрегата;
  • Устройство потребляет относительно небольшое количество электроэнергии;
  • Узел не влияет на экологические характеристики автомобиля;
  • Возможна установка блока на другие модели ВАЗ;
  • Параметрические показатели, то есть эффективное снижение крутящего момента в соответствии с увеличением скорости автомобиля;
  • В процессе эксплуатации не требует дополнительного ухода и использования различных специальных материалов;
  • При низких температурных показателях данный вариант усиления руля работает лучше.

ТО Единственный недостаток этого устройства можно отнести к тому, что оно работает немного слабее, чем тот же гидроусилитель.

Но в случае с отечественными дорогами и этого усиления достаточно, чтобы комфортно чувствовать себя за рулем.

Подготовка к установке

Дело в том, что не все автомобили ВАЗ 2110 оснащены этим приятным компонентом, поэтому водителям часто приходится устанавливать усилитель самостоятельно. Эта работа не так сложна, как может показаться на первый взгляд, и при соблюдении определенных правил ее можно провести достаточно эффективно.

Кроме того, вы можете купить новый электроусилитель хоть через интернет и, немного повозившись в гараже, поставить его на свою десятку. Так как стоимость агрегата не такая уж и низкая, сэкономить на установке будет приятно и практично.

Для установки электроусилителя на автомобиль ВАЗ необходимо предварительно подготовить некоторые инструменты и запчасти:

  • Рулевое колесо и кожух;
  • Отвертки различных конфигураций;
  • Линейка;
  • Дрель.

Установка

Никаких масел или других веществ не требуется, так как работа ведется с помощью электричества, а не механических агрегатов. После того, как все комплектующие подготовлены, следует приступить к непосредственному монтажу, который будет в следующей последовательности:

  • Необходимо вытащить штатную клемму из колодки и переместить ее в колодку, расположенную на жгуте;
  • После этого свободная клемма, отходящая от жгута, перемещается на место, где располагался штатный провод рядом с колодкой.Это позволит пропустить между жгутами провод стандартного типа. Провод, идущий от блоков, имеет номинал 50 А;
  • Теперь нужно медленно отделить кожух рулевого вала, затем снять замок зажигания и разъединить переключатели. Делать это нужно медленно, чтобы предотвратить растрескивание корпуса;
  • Аккуратно откручиваем болт который держит рулевую рейку и далее снимается непосредственно рейка;
  • Необходимо измерить длину валов и если нужно подогнать пластину, для этого нужно воспользоваться линейкой и возможно даже записать показатели;
  • На освободившееся место устанавливается электроусилитель, для этого необходимо подобрать вал нужного размера, так как он не подходит к рейке.Для подгонки вала под необходимый размер пластину и вал перетачивают под валы Приора. Именно детали от ВАЗ «Приора» подходят для этого как нельзя лучше;
  • После установки вала необходимо просверлить пластину глубже, чем она есть. Сделать это несложно, так как вал представляет собой полую конструкцию;
  • Пластина устанавливается на усилитель и таким образом проверяется полученная глубина. Если все нормально, то нужно крепко зажать всю конструкцию болтом поменьше;
  • Теперь следует установить выключатели на свои места и приступить к проводке.Для этого из салона через левое крыло подведите два провода прямо к аккумулятору;
  • Далее нужно снять и взять провод. С его помощью необходимо присоединить выведенные два провода. Их нужно прикрепить к концу противоположной проволоки и протянуть оба;
  • Нужно снять приборную панель и вынуть оттуда красную колодку, медленно затянуть проводку в пространство под панелью. Затем достаньте провод оранжевого цвета из красной коробки;
  • Красная коробка должна быть закреплена на этом проводе и совмещена с проводкой электроусилителя.При этом конец с оголенным выводом проводки усилителя кладется на освободившийся штатный провод в красной колодке;

Оранжевый провод подключаем к проводке ЭУР, «голый» конец провода ставим на место штатного в красной колодке

  • Так же нужно поступить с серым проводом, который тоже выходит из красный блок. Его также необходимо втянуть на место штатного аналога и закрепить клеммой;
  • Затем нужно перейти к аккумулятору и надежно прикрутить черный провод, то есть МИНУС, к розовому проводу, то есть к ПЛЮСУ;
  • После этого нужно подключить всю проводку электроусилителя руля и запустить его или просто покрутить руками.

Установка электроусилителя завершена, осталось только аккуратно установить все комплектующие на свои места.

Для этого нужно переустановить все переключатели и подогнать кожух и руль, который будет закрывать рулевой вал.

Этот материал поможет облегчить демонтаж рулевой рейки:

Фит

Если работы по установке электроусилителя проводит опытный мастер, который может несколько выходить за рамки предложенной инструкции, то следует сказать о том, как проводится установка электроусилителя на ВАЗ 2110.

После выполнения основных действий из вышеприведенного списка можно произвести следующие регулировки:

  • Выровнять руль;
  • Устранить все зазоры и зазоры между деталями;
  • Установить светодиодный датчик диагностики электроусилителя;
  • Слегка укоротите кабель питания;
  • При необходимости замените поврежденные детали и поврежденные детали корпуса.

После этого следует еще раз внимательно осмотреть рулевую систему, сидя в салоне.Устранить последние огрехи и натереть полиролью панель и руль. Только после этого можно переходить к дальнейшей эксплуатации авто. Именно соблюдение чистоты и порядка в салоне автомобиля приводит к концентрации водителя за рулем.

Ремонт

Производитель АвтоВАЗ не предусматривает ремонт электроусилителя руля, только полную замену в сборе. Поэтому все действия по ремонту проводит владелец автомобиля на свой страх и риск.

Всегда нужно помнить, что самостоятельный ремонт электроусилителя руля своими руками ВАЗ 2110 может привести к аварии!

Цена на ВАЗ 2110 электроусилитель руля и комплектующие следующая:

  • новый электроусилитель стоит в среднем от 13000 до 18000 рублей, заказать можно в интернет магазинах с доставкой почтой в любой регион России, либо напрямую с завода;
  • Электроусилитель б/у стоит от 2000 до 6000 рублей в зависимости от состояния, стоит посмотреть на местных досках объявлений, авито.ру и др.

Комплектующие для установки также могут продаваться отдельно:

  • рулевой вал для установки электроусилителя руля — цена около 1000 руб.;
  • кронштейн для установки электроусилителя руля — цена около 1000 руб.;
  • жгут проводов для подключения ЭУР — стоимость около 1500 руб.;
  • имитация электронного датчика скорости (для карбюраторных двигателей) — около 1500 руб.

Выход

Из приведенной информации становится понятно, что ЭУР на ВАЗ 2110 имеет массу положительных показателей, что и сделало его популярным.В процессе эксплуатации этот компонент не требует никакого вмешательства и дополнительных материалов.

Электроусилитель руля не требует обслуживания и регулировки. Он прекрасно показывает себя в морозных российских условиях и его работа в связи с этим никак не меняется.

Нет необходимости предварительно прогревать автомобиль перед поездкой, а значит, водитель быстрее отправится в путь.

Но наряду с этим у устройства есть и недостатки, хотя в случае с ВАЗ 2110 это не бросается в глаза.Каждый водитель имеет возможность самостоятельно решить, какой усилитель ему больше подходит, тем более, что электроусилитель можно установить самостоятельно.

Если есть желание сделать вождение ВАЗ 2110 безопасным и комфортным, то стоит отдать предпочтение электроусилителю.

Для того, чтобы облегчить жизнь водителю, имея возможность крутить руль «одним пальцем», уверенно парковать машину, не ломая рук на малых оборотах и ​​скоростях, давно во всем цивилизованном мире есть ГУР, который можно без особых мучений установить на ВАЗ «классику».

Зачем нужна установка ГУР на ВАЗ 2107?

Вы можете придумать много ответов. Наиболее востребованы:

  • автомобиль используется вместе с главой семьи или самостоятельно представительницами прекрасного пола;
  • просто для большего комфорта и удобства управления, потому что это удобно;
  • как элемент тюнинга рулевой системы.
  • для пожилых водителей, отцов и дедов, ГУР дают сыновья — мастера.

Какие усилители крутящего момента руля (просто — руля)?

  • Усилитель руля (ГУР). Так как рабочей средой, создающей давление, является жидкость, в комплект входит сам насос, шланг, подводящие трубы, бачок. В таком усилителе работает масло под давлением. Сама конструкция и установка довольно сложны, а за самим усилителем нужно периодически ухаживать. Если сделать это правильно, то гидроусилитель руля порадует плавностью хода.

Статистика показывает, что почти никто не покупает новые ВАЗ 2107, чтобы сразу включить ГУР. Если есть деньги, берут иномарку. Поэтому усилитель часто устанавливают на подержанный автомобиль. И вряд ли кто-то захочет вкладываться в ВАЗ 2107 стоимостью 50-60 тысяч рублей примерно за половину стоимости (около 31-32 тысяч рублей в ценах 2014 года). Поэтому мы расскажем вам подробнее о более популярном варианте — электромеханическом усилителе (ЭУР). Он немного дешевле, его стоимость около 20 тысяч рублей.

  • Электромеханический усилитель руля (электроусилитель руля) хорошо справляется с нагрузкой, его установка значительно проще, протекает быстрее. Работает на ВАЗ 2107 почти так же эффективно, как масляный ГУР. А самое главное – воплощает вечную мечту автомобилиста о регулярном обслуживании, так как работает по принципу «поставил и забыл». Как следует из названия, электроусилитель подключается к бортовой сети питания 12 В (при максимальном токе 50А) и рулевого управления.

Рассмотрим отечественный ЭУР для ВАЗ 2107 производства Махачкалинского завода «Авиаагрегат».

На ВАЗ 21214 предусмотрен электроусилитель руля, но он вполне подходит для всей классики, в том числе и для ВАЗ 2107. Устанавливается вместо обычной рулевой колонки.

Принцип работы заключается в создании электродвигателем дополнительного крутящего момента, действующего синергетически и синхронно с руками водителя. Усиление руля равно 5.7. Это означает, что поворотное усилие, при котором водитель «вкладывал» 20 кг собственных сил, теперь требует 3,5 кг.

Что включено?

  • сам усилитель;
  • Кронштейн
  • для крепления на рулевую колонку ВАЗ 2107;
  • промежуточный кардан;
  • вспомогательные детали, такие как провода, крепеж и декоративная крышка.

Как работает электроусилитель руля?

Принцип работы комплексный, с использованием обратной связи:

  • Датчик крутящего момента «улавливает» приложение направления и усилия на руль водителем и преобразует импульсы в электрический сигнал; Кроме датчика крутящего момента имеются датчики частоты вращения коленчатого вала, скорости автомобиля, положения ключа зажигания и др., каждый из них также формирует сигнал и отправляет их на блок управления.
  • Блок по специальной программе обработки выдает суммирующий сигнал, который подается на статор электродвигателя.
  • Электродвигатель выполняет «обратную работу», преобразовывая электрический импульс в движение руля.

Наличие датчика скорости приводит к тому, что чем быстрее движется автомобиль, тем «слабее» усилие, то есть «тяжелее» руль. При этом электродвигатель включается только тогда, когда это необходимо, и тогда слышно, как он слегка гудит.

ЭУР начинает работать на ВАЗ 2107 через 4-6 секунд после включения зажигания.

В случае возникновения каких-либо неполадок в цепи питания, электроника просто отключит ЭУР, загорится сигнальная лампа, и автомобиль вернется к ручному управлению.

Установка ЭУР. Для этого:

  • сначала, как и при любой работе, отключите «массу» от аккумулятора.
  • заменяем кардан в рулевой колонке;
  • сверлим крепежные отверстия по прилагаемой схеме;
  • проводим силовой/силовой провод, ставим предохранитель и провода на датчики коленвала и скорости.
  • снаружи надеваем защитный кожух.

Вся работа занимает примерно 2-3 часа. Чтобы установить устройство, практически все работы проводятся в салоне.

Гарантия на изделие составляет 1 год с даты покупки.

В общем, если вы беззаветно преданы ВАЗ 2107, то можете поставить электроусилитель руля.

Еще вариант: ЭУР от Приоры. Для установки на классический ряд требуется специальная переходная пластина и специальный кардан.

Предисловие

Изделие получилось очень удачным, полностью готовым и простым в установке. Подпиливать после сборки не пришлось (как в известном анекдоте). Вся проводка правильной длины, все шайбы и гайки в комплекте. Эффективность очень хорошая и, главное, что понравилось: руль сам возвращается после поворота.

К сведению читателей: Электроусилитель руля (ЭУР) я не покупал, а только устанавливал по желанию клиента.С его слов мне известно, что ЭУР был куплен на территории ВВЦ за 430 долларов.

Установка

Вам необходимо убедиться, что ЭУР полностью укомплектован (см. также упаковочный лист):

Снимите клемму с аккумулятора.

Снять заглушку на руле и открутить гайку крепления, снять руль:

Открутить два самореза козырька комбинации приборов и снять козырек:

Открутить длинные пластиковые винты, потянуть на себя левую сторону комбинации приборов, отвернуть гайку и отсоединить трос спидометра:

Снимите комбинацию приборов с приборной панели и отсоедините разъемы:

Снимите кожух рулевого колеса, отвернув 4 болта М4 и один саморез:

Отсоедините 3 разъема подрулевых переключателей:

Потяните жгут проводов вниз:

Отвинтить и снять болт крепления подрулевого переключателя:

Отсоедините провода от замка зажигания (заранее запишите/зарисуйте их расположение):

Открутить два болта крепления замка зажигания (один слева, другой справа внизу):

Вставить ключ в замок, повернуть в нейтральное положение, нажать с левой стороны тонкой отверткой на стопор замка, потянуть вверх за ключ и вытащить из рулевой колонки:

Открутить болт рулевого вала снизу карданного шарнира:

Открутить 2 болта и 2 гайки крепления рулевой колонки (на двух болтах есть срезные шляпки, при затяжке они обламываются, поэтому можно попробовать открутить пассатижами, если не получится, то спилить болгаркой или ножовкой и открутить их отверткой):

Опустите рулевую колонку и снимите ее с вала рулевого механизма:

Отвинтить две гайки крепления блоков предохранителей и снять их:

Со стороны моторного отсека снимите резиновую заглушку:

Растяжка жгута проводов от евро:

Подсоедините провода ЭУР.Найдите восьмиклеммник и соедините желто-синий провод ЭУР с двумя его серыми проводами (их видно на фото):

Аккуратно вытяните оранжевый провод из красной колодки панели приборов и замените его оранжевым проводом EUR:

Таким же образом вытаскиваем четвертый слева провод (цвета не помню) и устанавливаем вместо него розово-голубой. Соединить отключенные провода от красной колодки через разъемы (идут в комплекте) с проводами ЭУР, оранжевый к оранжевому, а четвертый к розово-синему:

Подключить провод заземления:

Установить монтажную пластину ЭУР, предварительно продев жгут проводов замка зажигания в предназначенное для этого отверстие:

Просверлите еще два отверстия диаметром 8-8 мм.5 мм и затяните пластину в шести точках:

Наденьте на шлицы ЭУР короткий вал с карданами, подключите провод «массы»:

Обратите внимание, что карданные вилки имеют разный шаг шлицов. Поэтому втулочный вал с карданными валами подходит только в одном положении.

Второй конец короткого вала вместе с ЭУРом состыковать с валом рулевого механизма. Вставьте болт, наденьте второй контакт минусового провода и затяните гайку:

Поднимите ЭУР к пластине и закрепите его, затянув гайки и болты:

Верхний конец рулевого вала ЭУР имеет небольшой продольный ход.Установите вал как вам удобно, затяните болты и гайки ЭУР и нижний болт короткого карданного шарнира:

Соедините две клеммные колодки от жгута проводов ЭУР с соответствующими колодками самого ЭУР:

Установить трехрычажный переключатель. Проложите жгуты проводов с правой стороны:

Опустите руль, слегка надавив на него двумя-тремя движениями. Поднимите трехрычажный переключатель так, чтобы плавающий контакт коснулся контактной пластины на руле.Затяните зажимной болт трехрычажного переключателя:

.

Снимите рулевое колесо.

Установить замок зажигания в рулевую колонку (ключ в среднем положении, как на фото слева):

Нажмите на стопор, а потом на ключ — и замок встанет на место:

Закрепите замок двумя винтами.

Подсоедините провода к замку в соответствии со схемой, нарисованной или запомненной ранее.

Состыкуйте разъемы трехрычажного переключателя за приборной панелью.

Установите кожух рулевой колонки. Часть нижней половины кожуха придется отпилить ножовкой, так как она уже не встает на место — мешает электродвигатель ЭУР:

Установите комбинацию приборов и козырек. Установить руль, закрутить гайкой, поставить заглушку на руль:

Установить пластиковый кожух ЭУР (можно прикрутить к приборной панели двумя саморезами):

Установите предохранитель на обшивку левой колесной арки, закрепите его двумя саморезами.

Протянуть жгут проводов ЭУР к аккумулятору и соединить их с его клеммами. Вырежьте отверстие большего размера в резиновой заглушке моторного щита и установите ее на место. Подсоедините клеммы аккумулятора:

Проверить исправность сигнала и трехрычажного переключателя.

Завести двигатель, повернуть руль влево-вправо и воскликнуть с восхищением и удивлением «Вау!»

Желаю приятного путешествия.

07.11.04. — Исправления и дополнения

Приложения

Документы, прилагаемые к ЭУР при доставке. Приносим свои извинения за качество некоторых материалов.

Приложение 1. Упаковочный лист

Наименование и обозначение по чертежу

Продукт электромеханический усилитель рулевого управления EU21213.00.000

Паспорт EU21213.00.000 PS

Кронштейн ЕС 21213.100.001

Болт ГОСТ 7796-70

М8-6г 20.66.029

М6-6г 20.66.029

Шайба ГОСТ 6402-70

Шайба ОСТ 134505-80

Гайка М8-7Н. 6.029 ГОСТ 5915-70

Приложение 2. У важного покупателя

Уважаемый покупатель!

Вы приобрели электроусилитель руля (ЭРУ) или автомобиль семейства ВАЗ-2121 с установленным ЭУР.

В случае отключения ЭУР по какой-либо причине (сбой в бортовой сети, обрыв контактов и т.п.) управление автомобилем осуществляется так же, как и в автомобиле, не оборудованном евро.Предохранитель EURU 50А расположен под приборной панелью слева от руля.

Технические характеристики и гарантийные обязательства указаны в паспорте на ЭУР.

Внимание! Замена ЭУР по гарантии (см. п.5 паспорта ЭУР) осуществляется при следующих условиях:

1. На корпусе ЭУР не должно быть механических повреждений.

2. Обязательно наличие паспорта изделия с указанием неисправности и отметкой установщика на странице 5.

Приложение 3.

Последовательность операций по установке электроусилителя руля на автомобиль ВАЗ-21214

1. Снимите клеммы с аккумулятора.

2. Снимите рулевое колесо, кожух рулевого колеса, трехрычажный переключатель, замок зажигания.

3. Демонтируйте рулевую колонку с телескопическим промежуточным валом.

4. Снимите крышку и комбинацию приборов.

5. Снимите крышку реле, расположенную под приборной панелью перед левой дверью.

6. Потяните жгут проводов согласно схеме. Внимание: При этом не допускайте контакта кабеля питания с движущимися частями электродвигателя стеклоочистителя.

7. Найдите слева от руля под панелью приборов белую 8-контактную колодку с двумя серыми проводами, входящими в одно гнездо. К ним в ответ присоедините желто-синий провод ЭУР.

8. Подсоедините, согласно схеме, к красной колодке жгута проводов, идущего к комбинации приборов, два провода жгута проводов ЭУР — оранжевый и розово-синий.

9. Закрепите провод массы на болте за приборной панелью.

10. Блок предохранителей должен располагаться под приборной панелью слева от руля.

11. Установить кронштейн крепления ЭУР под приборной панелью на две шпильки М8, приваренные к кузову, два болта М6 (для них в кузове предусмотрены резьбовые отверстия) и на два болта М8, для чего просверлить отверстия в кузове (см. схему крепления ЭУР и кронштейн).

12. Соберите ЭУР с промежуточным валом, предварительно надев на вал провод массы.

13. Установите ЭУР на кронштейн, фиксирующий промежуточный вал на рулевом валу. При этом болты шлицевых вилок должны находиться в пазах валов, а весь узел — промежуточный вал — ЭУР не должен быть зажат или растянут.

14. Закрепите ЭУР на кронштейне двумя болтами и двумя шпильками сзади. Внимание: под все гайки кронштейна и ЭУР установить плоские и стопорные шайбы.

15. Подключить колодки жгута проводов — соль и информация к ЭУР.

16. Установите замок зажигания, 3-рычажный переключатель, кожух рулевого колеса (предварительно обрезав его на месте). рулевое колесо, комбинация приборов и кожух.

17. Закрепите декоративную накладку ЭУР саморезами.

18. Подсоедините провода к аккумулятору.

Особенности установки ЭУР на автомобиль ВАЗ-21213

1. Замените червячный рулевой механизм с длинным валом на рулевой механизм с коротким валом (21213-3400010-10).

2. Установите на место переднюю крышку раздаточной коробки… Установите крышку с двумя прорезями (для троса спидометра и датчика скорости) 21214-3802824.

3. Установите 6-импульсный датчик скорости на крышку раздаточной коробки.

4. Подсоединить датчик скорости к жгуту ЭУР по схеме:

Датчик скорости, вид спереди колодки (2 типа)

Для этого необходимо протянуть провода в гофре от жгута ЭУР до датчика скорости под днищем кузова через тоннель КПП.

5. Подсоедините розово-синий провод ЭУР к зеленому проводу выключателя (разъем №6).

Особенности установки ЭУР на автомобиль ВАЗ-2131

То же, что и для ВАЗ-21213, кроме п.1 — рулевой механизм менять не нужно.

Приложение 4. Схема монтажа

1. Шпильки.

2. Под эти отверстия в корпусе просверливаются отверстия. Кронштейн крепится к корпусу болтами М8.

3. Отверстия для стандартных шпилек на корпусе.Закрепить гайками.

4. Отверстия для крепления ЭУР к кронштейну.

5. Отверстия для крепления кронштейна болтами М6.

6. Отверстия для проводов замка зажигания.

7. Рулевое колесо.

Приложение 5. Схема подключения

Приложение 5. Сертификат соответствия

В нашем сервисном центре Вы можете заказать .

Снимаем гур. Ремонтируем насос гура сами. Устройство и основные причины проблем

Насос ГУР МАЗ играет важную роль в работе системы ГУР.Благодаря слаженной работе всех компонентов узла обеспечивается упрощенное и удобное управление машиной.

[ Скрыть ]

Признаки неисправности

«Признаки» неисправностей:

  • руль стал проворачиваться с большим трудом при выполнении маневров;
  • при движении, при прохождении поворотов можно заметить люфт и услышать удары руля;
  • насосное устройство стало шумно работать;
  • недостаточно или нет масла в системе ГУР;
  • руль может застревать на задней передаче.

Как снять насос ГУР

Для демонтажа механизма с автомобиля делается следующее:

  1. Кабина автомобиля откидывается. В большинстве моделей МАЗ без этого не получится диагностировать наличие смазочной жидкости в системе и добраться до насосного устройства. С помощью слесарного инструмента откройте замок в задней части кабины.
  2. Отбросьте страховочный трос. Справа вы увидите насос гидропривода кабины. На механизме есть специальный рычаг.С помощью слесарной сборки устройство прокачивается до тех пор, пока кабина не поднимется до конца.
  3. С помощью инструмента ослабьте контргайку, отмеченную цифрой 8 на схеме. Отверните регулировочный болт, это ослабит натяжение приводных ремней.
  4. Отсоедините шланги от устройства. В линиях может быть немного смазочного масла, приготовьте ветошь.
  5. Отвернуть винты крепления подвижной скобы насосного механизма к силовому агрегату.
  6. Демонтируем сам насос, вместе с ним снимается натяжной механизм.

Перед снятием насоса ГУР на автомобиле МАЗ необходимо демонтировать ремни привода.

Как установить

Установка нового насоса ГУР МАЗ осуществляется в обратной последовательности.

Необходимо сделать следующее:

  1. Установить запчасть, поставить подвижную скобу на место.
  2. Ремни приводные устанавливаются на первый шкив насосного устройства. Неподвижный кронштейн, обозначенный на схеме цифрой 5, закрепляется на силовом агрегате.
  3. Регулировочный болт, отмеченный цифрой 7, регулирует натяжение приводных ремней. На этом этапе нужно быть внимательным, ведь для автомобиля важна правильная работа ремня. Если изделие натянуто качественно, то в его средней части прогиб при нагрузке 30 Н должен быть не более 1,5 и не менее 1 см.
  4. По завершении регулировки контргайка № 8 затягивается.
  5. Линии системы гидроусилителя подключены обратно.Через бак выливается часть масла, которое вылилось при их отсоединении.

Причины отказа

Причины, по которым насосное устройство может не работать:

  1. Использование неподходящего масла. Если расходный материал не подходит по характеристикам к гидроусилителю руля, это приведет к преждевременному выходу из строя насосного устройства. Масло циркулирует через этот механизм, поэтому оно всегда находится в контакте с жидкостью. Быстрый износ приведет к быстрому разрушению и необходимости замены устройства.
  2. Работа ГУР на старом масле. При длительной эксплуатации в жидкости образуются продукты износа. В результате постоянной циркуляции по системе наносы забивают насосный механизм, что приводит к уменьшению срока его службы. Даже если своевременно менять масло, не промывая систему, часть старой жидкости останется в устройстве.
  3. способ вождения. Если водитель предпочитает агрессивный стиль вождения, в частности, по «убитым» дорогам, это приведет к заклиниванию устройства.
  4. Неправильное натяжение приводного ремня. Перетянутое изделие приводит к быстрому износу подшипникового устройства, а также втулки. Всегда проверяйте натяжение ремня.
  5. Критическая перегрузка устройства. Наибольшие нагрузки на механизм оказываются при повороте руля в крайнее положение более чем на пять секунд.

Канал TRUCK13 Service рассказал о причинах неисправностей и ремонте ГУР на МАЗ.

Где купить и почем

Купить насос ГУР на МАЗ можно в вашем городе или интернет-магазинах запчастей для больших машин.

Цены на новую помпу на автомобиль МАЗ в среднем колеблются в районе 5700 рублей. Стоимость работ по замене зависит от региона и города, где они будут выполняться, а также от самой СТО и квалификации специалистов.

Средние цены на замену механизмов в Москве:

  • замена устройства без кронштейна стоит около 1500 руб.;
  • замена механизма скобой обойдется потребителю примерно в три тысячи рублей;
  • полная замена рулевого механизма будет стоить не менее пяти тысяч рублей.

Видео «Проверка работы ГУР МАЗ»

На канале вдм мелитополь рассказывается о диагностике системы гидроусилителя насосом на специальном стенде.

Насос гидроусилителя руля предназначен для перекачки масла в рулевой механизм и циркуляции жидкости в системе. При вращении вал и лопасти насоса создают центробежную силу, в результате чего рабочая жидкость под высоким давлением попадает в нагнетательную полость и далее внутрь. Насос гидроусилителя руля установлен на двигателе и приводится в действие ременной передачей.

Замена насоса ГУР, как правило, производится совместно с заменой масла, хомутов и шлангов. В этой статье мы рассмотрим, как выполнить эту процедуру своими руками на примере автомобиля ВАЗ-2110.

Подготовка к замене насоса ГУР

Для работы необходимо подготовить следующие инструменты и материалы:

    домкрат и противооткатные упоры;

    плоскогубцы и торцевой ключ на 10;

    пластиковый контейнер 1.5 л;

    ветошь и шланг для слива жидкости;

    груша или шприц;

    новая жидкость, шланги, хомуты, насос ГУР;

Если принято решение не менять помпу, а просто менять манжету и подшипник, то понадобятся эти запчасти.

Слив масла из ГУР

С помощью домкрата поднимаем переднюю часть автомобиля, предварительно установив упоры под задние колеса. Затем откройте капот и откачайте масло из бачка гидроусилителя руля.Проще всего это сделать с помощью груши или шприца. Для удобства используйте удлинительный шланг для шприца. После полного выкачивания масла из бачка необходимо повернуть руль до упора поочередно влево и вправо несколько раз, чтобы в бачке появилась новая порция жидкости. Давайте загрузим его снова. Снова повторяем аналогичную процедуру с вращением руля и откачиваем масло.

Когда жидкость полностью удалена из системы, с помощью пассатижей ослабляем хомут шланга, который идет из салона в бачок.Снимите шланг и вставьте его в емкость для слива жидкости. Поворачивайте рулевое колесо попеременно влево и вправо до упора, чтобы слить оставшееся масло.

Замена шлангов гидроусилителя

Одновременно с заменой насоса или жидкости ГУР рекомендуется хорошо проверить состояние шлангов и трубок. При необходимости замените их новыми. Шланги необходимо менять только после полного откачивания масла.

Для замены шлангов или фитингов сначала отвинтите хомуты. Установка новых шлангов вызывает некоторые неудобства, так как расположение гидроусилителя не очень удобное для подобных операций. Новые шланги и трубы должны быть хорошо закреплены хомутами. Однако не стоит слишком усердствовать, чтобы не повредить их.

Снять насос ГУР

Как правило, насосы ГУР версии ZF устанавливаются на автомобили серии ВАЗ-2110. Этими устройствами также комплектуются гидроусилители некоторых моделей Volkswagen, Audi A6 и так далее.Насосы обычно не подлежат ремонту и при необходимости заменяются новыми. Однако в некоторых случаях можно попробовать восстановить их работоспособность своими руками, например, заменить изношенный подшипник или манжету. Все зависит от характера проблемы.

Последовательность снятия насоса гидроусилителя руля:

    Ослабьте хомут и снимите возвратный шланг. При этом будьте осторожны, чтобы не пролить масло.

    С ниппельного болта очень аккуратно демонтируем датчик, который предназначен для измерения давления жидкости в системе ГУР.

    Снимите болт ниппеля и отсоедините выпускную трубу.

    Снимите ремень гидроусилителя рулевого управления.

После этого приступаем к демонтажу непосредственного насоса.

    Сначала ослабьте один крепежный болт.

    Затем откручиваем второй болт и снимаем насос ГУР полностью в сборе.

    Установите новый насос в обратном порядке.

    После того, как вы завершили замену насоса ГУР, в систему необходимо:

      Сначала заполните бачок маслом до отметки «max».

      Затем садимся в салон и несколько раз крутим руль до упора в обе стороны, чтобы жидкость заполнила систему.

      После этого долейте масло в бочку и снова поверните руль.

      Долейте жидкость, запустите двигатель и выключите его через несколько секунд.

      Несколько раз поверните рулевое колесо до упора в обоих направлениях.

      Снова долейте масло в бачок.

      Не менее 10 раз прокручиваем руль до упора в каждую сторону при выключенном двигателе, чтобы хорошо прокачать систему.

      Заводим двигатель и снова крутим руль в обе стороны 10 раз.

      Контролируем уровень масла в бачке и при необходимости доливаем жидкость.

    Сняв и очистив насос от грязи, осматриваем его на наличие выработок поверхности внутренних стенок корпуса, напоминающих ступеньки. Если обнаружен рабочий, то его можно удалить с помощью дрели со специальной насадкой.

    Одной из причин выхода из строя ГУР может быть износ подшипника или манжеты, которые также необходимо периодически менять.Изношенный подшипник можно заменить разными способами. Новую запчасть можно закрепить в корпусе насоса, загнув края или сделав углубление. Во втором случае придется воспользоваться услугами токаря или сделать паз на внешней поверхности корпуса самостоятельно на токарном станке. После этого следует просверлить отверстия и нарезать резьбу. Закрепляем подшипник на корпусе болтами, предварительно их заточив. После затяжки болтов необходимо отпилить выступающие части.

    Имейте в виду, что насос может издавать шум после замены подшипника.Через некоторое время после притирки деталей гул должен исчезнуть.

    Особенности замены ремня насоса ГУР и генератора

    Особенность замены ремня ГУР в том, что его вращение осуществляется вокруг опоры двигателя, которая находится с левой стороны. Поэтому сначала придется немного приподнять мотор, чтобы снять ремень. Есть нюансы и в натяжении ремня привода генератора с ГУР.Так как угол ремня вокруг шкива очень мал, стандартного натяжения вверх-вниз в 1 см будет недостаточно, и ремень будет все время проскальзывать. Поэтому напряжение нужно делать больше. Однако не нужно слишком усердствовать, чтобы не перетянуть.

    Если после запуска двигателя ремень начинает «завывать», следует немного ослабить его натяжение.

Автомеханики по жизни, любители починить вышедшую из строя деталь, пробуют делать ремонт своими руками.Это развивает навыки, экономит деньги, но иногда на это уходит много времени. Сегодня мы рассмотрим, можно ли отремонтировать насос ГУР своими руками и если да, то как это сделать своими руками.

Из чего сделан насос гидроусилителя руля?

Хотя насос гидроусилителя руля испытывает значительные нагрузки, он не так часто выходит из строя, если обеспечить его правильную работу. Благодаря не особо сложной конструкции насоса его вполне можно отремонтировать своими руками.

Усилитель руля:
  • Бак для жидкости.
  • Катушка управления.
  • Регулятор давления в системе повышения давления.
  • Насос.
  • Силовой цилиндр.

Насос — это устройство, которое перемещает жидкость, в данном случае масло, по замкнутой системе. Насосы в ГУР могут быть установлены лопастными или шиберными. Эти типы насосов стабильны, быстро не выходят из строя, имеют длительный межремонтный период.

Привод у насоса ременный.Через ремень вращение передается от коленчатого вала на вал помпы. При работе насоса в системе достигается максимальное давление 150 бар (атмосфер) или 15 МПа. Основой правильной работы насоса являются установленные заводом-изготовителем зазоры, которые должны быть в пределах от 0,05 до 0,1 мм. Если помпа сильно изношена, зазоры увеличиваются, и водитель чувствует, что руль стал крутиться сильнее.

Назначение ГУР

Современные автомобили спроектированы с максимальным комфортом для водителя и пассажиров.Чтобы водитель мог легко крутить руль (даже одним пальцем), установлен гидроусилитель руля. Он может быть электрическим (ЭУР) или гидравлическим (ГУР).

Помимо облегчения поворота руля, ЭУР и ГУР смягчают и поглощают неровности. Также гидроусилитель удерживает руль прямо, даже если колесо лопнет.

Признаки неисправности насоса ГУР

Хотя крыльчатые и крыльчатые насосы, установленные в конструкции ГУР, ломаются не так часто, давайте все же рассмотрим, что это за признаки и как продлить срок службы насоса.

Вы можете продлить срок службы, выполнив следующие действия:
  1. Вовремя меняйте жидкость. Масло в гидроусилителе мало кто меняет, но оно устаревает и теряет свои свойства. Следовательно, необходимо сделать это.
  2. Следите за уровнем жидкости в бачке гидроусилителя рулевого управления.
  3. Старайтесь не крутить руль при неработающем двигателе. Если жидкость в системе ГУР не движется, то помпа перегревается. Масло не двигается, если много раз крутить при выключенном двигателе.
  4. При замене масла следите за тем, чтобы не попал мусор.

При соблюдении правил эксплуатации ГУР служит долго. Периодически проверяйте уровень масла. Добавляя жидкость, добавляйте только ту же марку.
При наличии признаков неисправности в системе гидроусилителя руля не следует ездить быстро и на дальние расстояния до устранения причин.

Признаки проблем с ГУР:

Как отремонтировать насос ГУР своими руками

Прежде чем приступить к разборке устройства, необходимо проверить, нет ли в системе воздушной пробки, мешающей движению жидкости.Именно из-за воздушной пробки чаще всего возникают неисправности в гидросистемах. То есть в первую очередь прокачиваем ГУР. Если после этого причины не исчезли, то приступаем к демонтажу гидросистемы, ее разборке и ремонту деталей системы.

Последовательность ремонта:
  1. Делаем полную уборку. При этом следить, чтобы в шланги не попала грязь.
  2. Снимите приводной ремень.
  3. Слейте как можно больше масла.
  4. Теперь нужно поставить метку на валу ГУР относительно эластичной муфты (для этого придется залезть под машину). С помощью шестигранника откручиваем рулевой вал.
  5. Демонтируем рулевые тяги. Для этого нужно приподнять левую часть автомобиля домкратом и снять колесо. Обычно для снятия тяги нужно использовать специальный съемник. Но, в данном случае, это можно сделать и без съемника.
  6. Берем торцевой ключ на 15 и откручиваем болты крепления ГУР к лонжерону.Делается это со стороны арки крыла. Откручиваем 2 болта полностью, один оставляем на месте.
  7. Теперь нужно слить то, что осталось в шлангах. Для этого подставляем обрезанную пустую канистру или другую емкость.
  8. Когда из шлангов вытекла жидкость, необходимо заткнуть их ветошью.
  9. Теперь нужно открутить оставшийся один болт. Одной рукой откручиваем, второй держим устройство гидрача.
  10. Осторожно, медленно снимите насос.
После снятия насоса приступайте к его разборке

Сначала осматриваем, не сломан ли корпус, нет ли коррозии металла. В процессе разборки обычно выясняется причина поломки. Далее разбираем составляющие помпы.

Как разобрать насос ГУР:
  1. Стопорное кольцо удерживает подшипник. Это кольцо необходимо снять съемником.
  2. Открутить болты крепления задней крышки.Крышка снимается шлицевой отверткой. Снимать нужно осторожно, чтобы не вылетели лопасти и корпус насоса.
  3. Тем, кто не запоминает расположение с первого раза, советую взять чистые листы формата А4, пронумеровать их и разложить. В процессе разборки на эти листы в определенном порядке раскладываются детали. Также нужно помнить, что лопасти с закругленной частью тогда нужно устанавливать наружу.
  4. Теперь нужно снять пластину и детали под ней.
  5. После этого приступайте к снятию вала. Его нужно аккуратно выбить, для этого можно использовать латунный молоток или резиновый, которым пользуются мастера-плиточники.
  6. Со снятого вала необходимо выпрессовать подшипник.
  7. Если проблема была в подшипниках, то есть может клинить, или рассыпаться, или просто туго вращаться, то запрессовываем новый подшипник.
  8. Кроме подшипника необходимо проверить все детали устройства и при необходимости заменить их.
  9. На этом этапе, когда вышедшие из строя детали заменены, необходимо собрать гидроусилитель руля.

Заключение

В конструкции автомобиля есть очень важные узлы, устройства и детали, а есть менее важные. Вот наиболее важные узлы, которые следует контролировать часто. При обнаружении признаков постарайтесь как можно скорее устранить причину.

В этом видео показано устройство и принцип работы насоса гидроусилителя руля Шевроле Авео

Как самостоятельно отремонтировать насос гидроусилителя

Ремонт ГУР своими руками – задача не из легких, но выполнимая.Стремясь увеличить межремонтный пробег и упростить техническое обслуживание, разработчики современных автомобилей отдают предпочтение агрегатным методам ремонта. Это означает, что в случае выхода из строя узла или агрегата он заменяется целиком, а его ремонт, если и производится, то в производственных условиях, имеющих специальное оборудование. Вот так они восстанавливаются. Но поскольку отдельные узлы системы ГУР достаточно дороги, у многих автовладельцев возникает желание провести ремонт своими руками. В некоторых случаях это действительно возможно.

Виды ремонтных работ

Не все необходимые запчасти для ремонта ГУР своими руками есть в открытой продаже. Задаваясь вопросом, как отремонтировать ГУР, нужно сразу решить, что все операции делятся на три основные категории.

  1. Простейшие. К ним относятся действия, связанные с восстановлением работоспособности агрегатов, утраченных по следующим причинам:

Симптомы

Одни и те же симптомы неисправности гидроусилителя руля могут сигнализировать о выходе из строя различных деталей и устройств.Кроме того, разработчики автомобилей используют различные конструктивные решения, имеющие даже принципиальные отличия. Таким образом, по одним признакам можно точно судить о характере неисправности, а другие лишь указывают на наличие поломки, не позволяя выявить причину неисправности. Наиболее распространенные симптомы включают в себя.

  • Падение уровня жидкости в бачке. Это может произойти в результате потери герметичности в системе. Утечка жидкости через лопнувшие шланги, поврежденные прокладки или уплотнения.Самый простой способ выявить течь – визуально, подвергнув все элементы тщательному осмотру.
  • Шумы в насосе ГУР. Следует сразу отметить, что в системах определенной конструкции характерные звуки, возникающие при повороте руля в крайнее положение, являются нормой. Но это не повод долго держать руль до упора. При появлении шума следует немедленно ослабить усилие на руле, так как высокие нагрузки, возникающие в таком положении, приведут к поломке дорогостоящего узла.Другие звуки могут указывать на замерзание жидкости при низких температурах, ослабление или изношенность приводных ремней, износ валов и подшипников, засорение клапанов.
  • Пульсация, увеличение усилия или заклинивание, возникающее при повороте руля. Эти симптомы могут появиться при разном положении, и не всегда связаны с поломкой ГУР. Но если диагностика не выявила нарушения балансировки колес, выхода из строя элементов подвески и деталей привода рулевого управления, то следующим на очереди для устранения неисправности является насос гидроусилителя руля.Причины могут быть разные – начиная от низкого уровня жидкости в бачке и заканчивая повреждением ротора насоса.

Легкий уровень сложности

Простой ремонт включает:

Средний уровень

Операции средней сложности включают замену сальников, уплотнений, подшипников и клапанов насоса ГУР. Если установлено, что во всем виноват насос, то его придется снять и разобрать. Прежде чем вы решите разобрать насос ГУР, важно убедиться, что вам будет чем заменить вышедшие из строя детали.Ведь если прокладки можно сделать самому, и подобрать размер сальников или подшипников, то с клапанами все гораздо сложнее. В большинстве случаев корпуса насосов состоят из нескольких частей, соединенных между собой стяжными болтами. После их ослабления последовательно проводится разборка. Иногда для этого могут потребоваться специальные пробойники и съемники.

Поскольку подшипники смазываются рабочей жидкостью, пытаться восстановить их работоспособность бесполезно.

При наличии повреждений детали следует просто заменить.Но если выяснится, что проблема не в самом подшипнике, а в поврежденном посадочном месте на валу или в корпусе, установка новых комплектующих не даст желаемого результата, и ремонт сразу перейдет в разряд высокая сложность. При обнаружении неисправности клапана его рекомендуется заменить комплектом, так как эти детали сгруппированы по пропускной способности. В зависимости от конструкции их выворачивают отверткой или гаечным ключом. Узел следует разбирать чисто, не допуская попадания в него загрязнений.

Сложность — максимальная

Ремонт повышенной сложности. В условиях гаража и даже СТО от него следует отказаться из-за его высокой трудоемкости и дороговизны. Более того, во многих случаях в магазинах и мастерских можно приобрести уже восстановленную деталь, сдав неисправную деталь в зачет ее стоимости.

Помните, что ремонт ГУР средней сложности своими руками нужно брать только при наличии необходимых инструментов и навыков.В противном случае все закончится покупкой новых запчастей и посещением сервисного центра.

Усилитель руля – немаловажный механизм в современных автомобилях; с его помощью управление автомобилем облегчается в десятки раз. В предыдущей статье мы уже рассматривали, как заменить ремень и что для этого нужно. В этот раз мы рассмотрим, как заменить подшипник на ГУР. Скажу сразу, процесс не быстрый и не легкий, так что если вы не любите долго сидеть на одном месте и возиться с мелочью, то лучше сразу ехать в сервисный центр.Тем не менее, если вы решили заменить подшипник самостоятельно, то мы подробно рассмотрим, как это делается. Как и любой другой подшипник, рано или поздно выходят из строя и подшипники на гидроусилителе. Поэтому лучше прислушаться, когда начнет гудеть.

Разборка насоса гидроусилителя руля

Подготовив все, что нам нужно, приступаем к снятию самой помпы. Первым делом снимаем ремень ГУР. Иногда для этого придется снимать ремень генератора, так как они работают на одном шкиве коробки передач.Сливаем жидкость из помпы, для этого некоторые используют шприц, чтобы вытянуть жидкость. Я предпочитаю поставить заглушки в патрубки (трубки) и снять весь насос как есть, а в систему поставить заглушки, чтобы жидкость не вытекала. Не забывайте, что патрубки и трубки должны быть выше расширительного бачка гидроусилителя. Дождавшись, пока лишняя жидкость стечет обратно в бачок, откручиваем все патрубки и трубки. Затем подвешиваем трубы и трубки к вытяжке, они не должны свисать.Откручиваем крепежные болты и полностью снимаем помпу. Ну вот, наконец, он у нас в руках. Расположитесь в таком месте, где вы сможете легко его разобрать и не потерять ни одной детали.

Первым будет шкив помпы, для этого нужно застопорить сам шкив, застопорить можно большой отверткой, и открутить гайку в центре шкива, для этого придется приложить усилие. Часто резьба на гайке левая, поэтому не перепутайте направление, в котором нужно откручивать.Еще небольшой нюанс, шкив мягкий и хорошо гнется, так что смотрите с ним очень внимательно. Далее откручиваем заднюю крышку открутив 4 болта, аккуратно снимаем крышку, так как под ней прокладка, если порвем будем искать новую. Чтобы не было проблем, разбирайте насос перед покупкой, и только потом покупайте подшипник, так как они часто бывают разными. Сбивать лучше всего, переворачивая помпу, чтобы мелочевка не высыпалась на пол, а там мелочевки очень много.И так, разобрав помпу, мы добрались до вала с запрессованным подшипником. Теперь, чтобы вытащить вал из корпуса, аккуратно постучите по валу со стороны задней крышки, и через пару ударов он сам выпадет. Параллельно посмотрите состояние сальника, его тоже не стоит оставлять без внимания, также стоит заменить его, если виден износ. У нас в руках вал с подшипником, в этом нет ничего сложного, но и снять его тоже не просто. Желательно делать это трехлапым съемником.Затем аккуратно снимите старый подшипник, не повредив вал. Если такого съемника под рукой нет, а старый вам уже не нужен, то подтягиваем подшипник легкими постукиваниями. Будьте осторожны, чтобы не повредить вал и не погнуть его, так как в худшем случае вам придется покупать насос целиком.

насосный набор

Перед тем, как приступить к сборке, стоит промыть все узлы насоса, и при необходимости смазать их заново, также стоит пересмотреть новый подшипник, они не всегда смазываются с завода.Теперь в обратном порядке начинаем собирать. Вставляем подшипник, бесцветным или металлическим кольцом вниз, а с другой красным резиновым кольцом на вал. Нажимать стоит красным кольцом по направлению к низу (то есть наружу), оно должно упереться во внутреннюю клипсу. Не забудьте про шайбу, наденьте ее и вставьте вал в корпус насоса. Ставим стопорное кольцо. Красное кольцо подшипника должно быть видно из насоса.

После сборки помпы переходим к шкиву.Ставим насос подшипником вниз, убеждаемся, что нет мусора, надеваем пружину и устанавливаем в корпус длинный ролик. Далее вставьте более толстый валик. Ошибиться какую часть, куда ставить невозможно, так как она заранее продумана инженерами и поставить ее не туда в принципе и физически нельзя. Надеваем заднюю пластину поверх вала и роликов. У нее есть характерные для этих роликов две дырочки по бокам. Перед установкой не забудьте все активно смазать, не жалейте смазки.После того, как надели заднюю пластину, переходим к ротору насоса и надеваем его на вал. Посмотрите внимательно, лопасти в роторе имеют особую форму, с одной стороны они более круглые сверху, с другой стороны они острые, именно эти закругленные части и должны быть внешней частью. Вставляем лопасти по порядку в срезы, строго соблюдая форму. Немного смазываем жидкостью из бачка, чтобы насос не заводился всухую, хотя придется, потом прокачаем. Смыкаем лопасти, надев кулачок насоса на два выступающих ролика.Закрываем крышкой, смазывая резиновое кольцо, чтобы оно хорошо прилипло. С ошибкой ее не оденешь, есть желобки и форма. Будьте осторожны, не затягивайте болты слишком сильно, так как корпус часто алюминиевый и очень легко сорвать резьбу. Закручиваем шкив и не забываем про левую резьбу, а то долго крутить будете. Самый последний шаг – установка на автомобиль и подключение всех шлангов и ремня. Но это не конец, прежде чем снимать ремень, отметьте для себя, насколько он был натянут, чтобы потом не пришлось гадать, сильно вы его натянули или слабо.Собрав этот боеприпас в полную готовность, приступим к прокачке. Это так же важно, как и остальные процедуры, поэтому мы и рассмотрим процесс прокачки.

Прокачка гидроусилителя руля

После того, как мы сняли насос, требуется сделать систему без воздуха, плюс в любом случае нам нужно будет долить жидкость в бачок. Менять лучше всего на прогретый двигатель, но так как мы поменяли мотор ГУР, то понятно, что все было круто.Для этого прогреваю бачок и все возможные каналы, по которым будем сливать жидкость, техническим феном. Заранее подготовленную трансмиссионную жидкость тоже лучше прогреть, так она будет лучше заливаться. После отсоедините шланг обратки от бачка гидроусилителя и опустите его в пустой баллон. Саму дырку в баке, где была обратка, следует временно чем-то закрыть. Процесс происходит следующим образом: заливаем трансмиссию в бачок ГУР, крутим стартер, который, в свою очередь, крутит насос ГУР и тот накачивает немного жидкости в обратку, которая, в свою очередь, в пустой баллон .После этого подсоединяем шланг обратки обратно к бачку и снова пару раз прокручиваем стартер и двигаем руль параллельно, примерно на 25% его оборота, влево-вправо. Это сделано для того, чтобы чувствовать руль. Ни в коем случае нельзя запускать двигатель, так как жидкость под давлением вылетит. Раньше я «обезглавливал» топливный насос, чтобы он просто не мог запустить двигатель. В принципе на этом и вся прокачка, собираем все обратно и не забываем поставить обратно «голову» бензонасоса.Убедитесь, что бачок трансмиссионной жидкости находится на максимальном уровне.

Installieren Sie Gur на УАЗ-469

In letzter Zeit rüstet fast jeder Hersteller seine Autos mit einer Servolenkung aus. Es kann sowohl hydroulisch als auch elektrisch sein. Der letztere Typ wird aktiv in der hauslichen «Kalina» der ersten und zweiten Generation verwendet. Verwenden Sie bei den Fahrzeugen des Automobilwerks Uljanowsk, dem «Patriot», einen klassischen Verstärker mit hydroulischem Antrieb.Aber viele fragen sich: Warum installieren Sie GUR nicht bei anderen UAZ-Modellen? In der Tat gibt es viele Autos, die noch nicht mit einer solchen Option ausgestattet sind. Умирает от «Laib» и умирает 469. УАЗ, им же Volksmund «Ziege» genannt. In dem heutigen Artikel werden wir uns anschauen, wie man es sebst macht.

Характеристики

Derzeit sind fast alle Budgetmaschinen mit einem solchen Verstärker ausgestattet. Die Besitzer alter Autos haben jedoch den Wunsch, das Auto Hur nachzurüsten.Dies ist eine sehr nützliche Option. Selbst bei einem Lenkrad mit großem Durchmesser sind die auf die Steuerung der Maschine einwirkenden Kräfte viel geringer. Dies macht sich besonders beim Parken in dicht besiedelten Städten bemerkbar. Die Servolenkung selbst ist Teil des Lenksystems des Autos und arbeitet mit der von der Pumpe gepumpten Hydraulikflüssigkeit. Ebenfalls enthalten ist die Lenksäule. Нормальная фабрика прошла позже. Es gibt viele Vorteile dieses Systems.

Der erste ist der Steuerungskomfort, denn Sie müssen das Rad nicht mehr so ​​stark wie zuvor drehen.Die zweite ist Zuverlässigkeit. Der hydroulische Verstärker fällt praktisch nicht aus. Der dritte Vorteil ist die einfache Wartung. Wenn Sie ein solches Auto bedienen, haben Sie keine Schwierigkeiten. Selbst wenn der Verstärker kaputt geht, können Sie ihn mit Ihren eigenen Händen reparieren. Und mit einer solchen Panne in die Garage zu kommen, ist schon eine Kraft. Das Einzige был sein wird — die einfache Verwaltung wird sich verschlechtern. Das Lenkrad wird «schwer» sein. Übrigens wurde zum ersten Mal ein derartiger Verstärker auf der Gorky-Möwe installiert.ГАЗ-13 война das erste Auto mit Hur.

Минус Фертигстеллунг

Unter den Unzulänglichkeiten der Installation der Servolenkung des UAZ-469 sollte der schlechte Informationsgehalt des Lenkrads bei einer Geschwindigkeit von Mehr als 60 Stundenkilometern beachtet werden. Wenn es ohne Verstärker schwieriger wird, dreht es sich mit Hur genauso leicht wie mit 10 км/ч.

Auf der Anderen Seite ist die UAZ kein Rennwagen. Wenn das Budget dies zulässt, ist eine solche Überarbeitung duchaus akzeptabel.Derch die Installation der Servolenkung des UAZ-469 von Ausländischen Autos reduzieren Sie die Belastung Ihrer Hände dreimal, indem Sie das Gelände überqueren oder auf einem engen Hof parken.

Был ли мюссен вир кауфен?

Dafür müssen wir eine Lenksäule für den Verstärker sowie eine Pumpe kaufen. Letztere wird den erforderlichen Druck im Steuersystem aufbauen und aufrechterhalten. Das Element ist ein Antriebsriemen. Wir benötigen auch einen Vorratstank für Flüssigkeits- und Verbindungsschläuche.Letztere sind in zwei Typen unterteilt — Niederdruck und Hochdruck. Die erste wird die Rücklaufleitung zum Tank führen, und die zweite dient zum Umwälzen der Flüssigkeit im System selbst. In Bezug auf die Menge an Flüssigkeit, die in das System involviert ist, ist es nicht zu viel. Für UAZ reichen 1, 2 Liter Spezialöl. Es unterscheidet sich vom Motor in Viskosität und Konsistenz.

Как установить?

Dazu müssen Sie das Lenkrad abnehmen. Hier brauchen Sie nicht nur einen Schlüsselsatz, sondern einen Stripper.Нур weil дас Rad nicht zerlegt wird. Dieser Entferner sieht folgendermaßen aus:

Mit bloßen Händen das Rad zu demotieren, ist unmöglich — Sie beschädigen and nur die Lenksäule. Nach der Demontage ist auch die Lenksäule zu entfernen. Das Universalgelenk und die Mutter, die das Zweibein der Spurstange sichern, werden entfernt. Als nächstes lösen Sie die drei Muttern des Lenkelements. Danach wird mit Hur ein neuer Satz Zweibeiner am Schaft der Säule installiert. Letzterer muss мит дем Lenkgetriebe verbunden унд мит ​​Splinten gesichert werden.Wenn Sie eine neue Säule «Unter der Servolenkung» installieren, werden wir die alte Halterung stören. Es wird mit Hilfe von Schleifmaschinen geschnitten. Bringen Sie als Nächstes eine Schutzabdeckung aus Kunststoff an der Säule an. Schrauben für Befestigungselemente passen alt. Als nächstes werden ein Gummiring, eine Kronenmutter und eine Unterlegscheibe auf das Gehäuse gesetzt. Die vorletzte Montierung mit Trittleitern.

Zwischen dem Lenkgetriebe und der Säule befindet sich eine kleine Antriebswelle, die beide Elemente verbindet und die Kraft zuverlässig überträgt.Ein Keil wird in ein breites Loch gehammert (mit einem Hammer, leichte Schläge). An dem Keilgewinde sind zwei Unterlegscheiben montiert — Feder und konventionell. Daher sollte die Länge des Scharniers 300 Millimeter betragen. Ziehen Sie dann die Kronenmutter fest und montieren Sie das Lenkrad. Lenksäule GUR (UAZ-469 — Tuning-Object) wurde erfolgreich installiert. Aber das ist noch nicht alles. Wir müssen die restlichen Teile des Mechanismus reparieren.

Установка насосов и резервуаров

Водяной гидравлический привод для плавных переходов.Um es zu schaffen, gibt es eine Pumpe. Es funktioniert aber über einen Riemenantrieb — фон дер Kurbelwellenscheibe. Es sei darauf hangwiesen, dass es verschiedene Gurte gibt — под Servolenkung der UAZ und für Autos ohne. Wir brauchen ein längeres Element — under derhydrulischen Servolenkung. Entfernen Sie также den Antriebsriemen, das Lüfterrad и die Riemenscheibe der Kurbelwelle.

Als nächstes schrauben Sie die Wasserpumpe ab. Befestigen Sie das Kühlerlaufrad an der Radnabe.Wir benötigen auch verlängerte Schrauben «Unter der Servolenkung» и UAZ und Distanzstück (normalerweise enthalten). Auf der neuen Riemenscheibe der Kurbelwelle den Riemen einstellen. Die Kraftstofffilterhalterung wurde ebenfalls entfernt. Eine Pumpe wird hier platziert. Die mit dem GUR-Kit gelieferte Halterung wird anstelle des Pumpenbolzens montiert. Weitere Halterungen befestigen die Pumpe. Die Halterung und die Halterung sind an der Sicherungsmutter befestigt. Bei der Installation eines Riemens muss die richtige Spannung freigelegt werden.Die GUR-Einstellung (УАЗ «Симбир» kann auch nachgerüstet werden) erfolgt durch Spannen einer speziellen Walze. Wie bestimme ich die normale Dehnung? Der Riemen darf nicht an den Riemenscheiben baumeln. Wenn Sie mit dem Finger darauf drücken, verbiegt es sich um 10 bis 15 Millimeter und dreht sich dabei rechtwinklig zur Ebene der Riemenscheibe. Nachdem wir den Servolenkungsriemen an der UAZ installiert haben, ersetzen wir den Kraftstofffilter. Es ist in einem quadratischen Loch montiert. Nehmen Sie dann den Bohrer in die Hand und Bohren Sie an der Stelle des linken Kotflügels des Motors einige Löcher.

Sie werden zur Montage des Tanks mit Flüssigkeit benötigt. Hier brauchen wir Schrauben, Muttern und Klemmen. Dieses Element ist über einen Polymerschlauch mit der Pumpe verbunden. Das System arbeitet mit normalem Getriebeöl. Überprüfen Sie erneut die korrekte Installation der Teile und starten Sie das Fahrzeug.

Уберпрюфен

Drehen Sie bei warmem Motor das Lenkrad hin унд ее. In den ersten Sekunden muss zusätzliche Luft aus dem Tank entweichen. Wenn er anfing zu schäumen, ist das System undicht und Sie müssen nach einem Zusammenbruchsuchen.Nach gründlicher Abdichtung aller Schläuche starten wir den Motor und überprüfen den Betrieb des Verstärkers erneut. GUR, auf UAZ «Laib» от ausländischen Autos installiert, muss reibungslos und geräuschlos funktionieren. Der Riemen pfeift nicht, kein Flüssigkeitsverlust.

Sie werden sofort die Arbeit dieses Verstärkers spüren. Das Lenkrad dreht sich viel einfacher als zuvor. Kontrollieren Sie während des Betriebs regelmäßig die im Kunststoffbehälter verbleibende Flüssigkeit.Bei Bedarf nachfüllen. Der Betrieb des hydroulischen Verstärkers mit unzureicendem Flussigkeitsstand kann die Pumpe beschädigen. Das Lenkrad wird viel härter.

Проблемный вопрос

Häufig kaufen Autobesitzer im Werk Uljanowsk fertige Verstärkersätze. Ihre Kosten sind relativ gering und bei der Installation sind sie nicht Problematisch. Fertige Kits können zu Preisen zwischen 20 и 37 Tausend Rubel erworben werden. Bei häufigem Gebrauch, insbesondere ohne den richtigen Ölstand, beginnt der Verstärker zu surren.Dies bedeutet, dass die Pumpe oder der Antriebsriemen beschädigt wurde. Seltener bricht die Lenkstange selbst (sie kann in den Dichtungsbereichen fließen). Mit einer solchen Panne zu fahren wird nicht empfohlen.

ГУР фон «BMW»

Häufig wird die Frage gestellt, wie man die Servolenkung (UAZ) von ausländischen Autos herstellt, nämlich den BMW der siebten Serie. Es scheint, dass dies zwei völlig verschiedene Autos sind. Aber die deutsche Servolenkung funktioniert bei der Ziege Uljanowsk ziemlich кишка.Dazu benötigen Sie eine Pumpe mit 130 oder mehr Stangen und eine flache Riemenscheibe.

Letzteres kann auf Bestellung mit einem Wender bearbeitet werden. Dies ist notwendig für die Ausrichtung der Kurbelwellenscheibe und der Pumpe. Einige installieren ein Zwei-Element aus der 24. Волга. Schläuche für den Tank passen ohne Änderungen. Der Rest der Installation ist nicht anders.

Фазит

Wir haben also herausgefunden, wie wir mit unseren eigenen Händen einen hydroulischen Booster auf die UAZ setzen können.Nach dieser Verbesserung wird das Fahren komfortabler und die Ermüdung des Fahrers wird deutlich verringert. Dies ist eine sehr nützliche Abstimmung für einen solchen SUV. Und wenn man bedenkt, dass am Fahrzeug große Räder montiert sind, ist die Servolenkung einfach notwendig.

Что залить в ваз 21124 гур. Заменить масло в гидроусилителе ВАЗ самостоятельно сложно, но возможно. Обслуживание гидроусилителя руля

Многие сегодня используют автомобиль ВАЗ 2110. Не все знают, какое масло ГУР выбрать.
Правильная работа ГРУ способствует тому, что управление машиной становится комфортным и безопасным процессом. Однако для того, чтобы гидроусилитель нормально функционировал, его необходимо вовремя обслуживать.
Чаще всего производитель дает рекомендации по маслу, которое следует использовать для нормальной работы данной системы. Марка масла ГУР ВАЗ 2110 имеет большое значение.
Однако большинство водителей вспоминают о необходимости замены масла только после выхода из строя ГРУ.

Признаки поломки

Чаще всего на неправильную работу гидроусилителя указывают следующие признаки:

  • При вращении издаются непонятные звуки, которых раньше не было;
  • Рулевое колесо вращается медленнее, чем раньше.Кроме того, водителю приходится прилагать больше усилий при его вращении, чем раньше.

Примечание. Эти проблемы также могут возникать в результате других проблем. Поэтому перед началом ремонта ГРУ нужно разобраться, действительно ли проблема в нем.

Обслуживание гидроусилителя руля

Для того, чтобы машина всегда нормально функционировала и не было сбоев при ее работе, необходимо, чтобы водитель своевременно обслуживал ее.
Однако эта служба должна быть правильной. работает за счет масла, поэтому очень чувствителен к состоянию такой жидкости.
Вот несколько советов по его обслуживанию:

  • Масло следует менять не реже одного раза в год. Особенно часто нужно менять масло тем, кто слишком интенсивно использует свой автомобиль.

Примечание: В противном случае гидроусилитель перестанет работать должным образом, поэтому потребуется его ремонт или даже замена, что обойдется намного дороже, чем покупка нового масла.

  • Более того, помимо полной замены масла, время от времени его необходимо доливать. Очень часто уровень масла становится ниже необходимого уровня.
    Поэтому его необходимо долить до максимальной отметки. При частом доливе чернеет. Это указывает на необходимость его замены.

Правила эксплуатации

Чтобы гидроусилитель служил долго, при его эксплуатации необходимо соблюдать следующие правила:

  • Зимой его нужно утеплять, иначе под воздействием сильного мороза он может треснуть.Он легко прогревается.
    Для этого нужно всего лишь покрутить его несколько раз, сначала вправо, а потом влево. При этом амплитуда вращения не должна быть слишком большой.
  • Если ГУР неисправен, то управлять автомобилем нельзя ни в коем случае.

Примечание: Это приведет к аварийной ситуации на дороге, так как водитель может не успеть вовремя свернуть.

  • Если уровень ниже нормы или его нет вообще, то использование автомата в этом случае запрещено.
  • Не держите руль в самых крайних положениях слишком долго. Из-за этого насос перегружается.

Примечание: чтобы нагрузка была не такой сильной, не нужно держать руль в крайних положениях. Достаточно отвести его всего на несколько см назад.

Как выбрать масло для гидроусилителя руля

Обычно для любой модели производитель дает рекомендации, что нужно заливать. Ни в коем случае нельзя заливать дешевые масла в десятку, так как это приведет к своевременному выходу машины из строя.
Это связано с тем, что им не хватает защитных свойств, которые нужны ГРУ.

Примечание: в некоторых случаях необходимо заливать в эту систему обычное моторное масло. Но делать это следует только в экстренных случаях.

Как понять, что гидроусилитель нуждается в замене

Приступать к замене системы ГРУ необходимо только если:

  • Утечка масла в системе;
  • Рулевое колесо крутится намного сильнее, чем раньше;
  • Масло имело запах гари;
  • На более высоких скоростях руль крутится легче, чем на холостых;
  • В системе присутствуют посторонние звуки.

Примечание: любая деталь может изнашиваться из-за того, что вовремя не меняется масло.

Какое масло выбрать: минеральное или синтетическое

Существуют разные виды масел. Естественно, минеральные масла намного дороже синтетических. Однако полезных свойств у них гораздо больше.
В системе гидроусилителя руля много резиновых деталей. Синтетические масла плохо влияют на резину, так как достаточно агрессивны (чего нельзя сказать о минеральных маслах).
Такие масла можно заливать в эту систему только в том случае, если ее части предназначены для этого.

Замена масла в системе

Решив самостоятельно заменить масло в системе, необходимо выполнить следующие действия в точной последовательности:

  • Отвинтить крышку бака, где находится масло.
  • Откачать присутствующую здесь жидкость. Для этого можно использовать шприц с тонкой трубкой.
  • Залейте новую жидкость до максимально возможного уровня.
  • Запустите двигатель и несколько раз поверните рулевое колесо влево и вправо.
  • Остановить двигатель

Однако есть еще один способ, который позволит полностью откачать всю жидкость из системы.
Для этого:

  • Слить жидкость из бачка.
  • Ослабьте хомуты на шлангах, которые идут к баку.
  • Снимите шланги и бак. Его нужно мыть.
  • Шланг от рулевой рейки одним концом опустить в пластиковую бутылку.
  • Включите двигатель. Поверните руль влево и вправо. Это удалит из системы лишнюю жидкость, которая будет вытекать по шлангу.

Примечание: перед началом работы можно повесить переднюю часть машины, что облегчит поворот руля.

  • Второй шланг следует надеть на воронку. Залейте через него новую жидкость.
  • Соберите все в обратном порядке.

Заменить масло в системе ГУР можно своими руками.Перед тем, как приступить к этой процедуре, следует просмотреть фото и видео по данной теме, которых очень много в интернете.
Кроме того, наши инструкции могут помочь. Примечательно, что цена нового масла значительно ниже стоимости ремонта всей системы ГРУ, которая может выйти из строя из-за того, что масло давно не меняли.

Какое масло заливать в ГУР? Этот вопрос интересует автовладельцев в различных случаях (при замене жидкости, при покупке автомобиля, перед холодным сезоном и так далее).Японские производители Разрешают заливать жидкость для автоматических коробок передач (ATF) в систему гидроусилителя руля. А европейские указывают, что надо заливать специальные жидкости (ФСФ). Внешне они отличаются окраской. По этим основным и дополнительным признакам, которые мы рассмотрим ниже, как раз и можно решить какое масло заливать в ГУР .

Типы жидкостей для гидроусилителя руля

Прежде чем ответить на вопрос, какое масло находится в гидроусилителе, необходимо определиться с существующими типами этих жидкостей.Исторически сложилось так, что автомобилисты различают их только по цветам, хотя это не совсем правильно. Ведь технически грамотнее обратить внимание на допуски, которые имеют жидкости для ГУР. В частности: вязкость

  • ;
  • механические свойства;
  • гидравлические свойства;
  • химический состав;
  • температурные характеристики.

Поэтому при выборе в первую очередь необходимо обращать внимание на перечисленные характеристики, а потом уже на цвет.Кроме того, в настоящее время в ГУР применяются следующие масла:

  • минеральное . Их использование обусловлено наличием в системе ГУР большого количества резиновых деталей – уплотнительных колец, сальников и прочего. В сильные морозы и в сильную жару резина может растрескиваться и терять свои эксплуатационные свойства. Чтобы этого не произошло, используются минеральные масла, которые наилучшим образом защищают резиновые изделия от перечисленных вредных факторов.
  • Синтетика .Проблема с их использованием заключается в том, что они содержат резиновые волокна, которые вредят резиновым уплотнителям в системе. Однако современные автопроизводители стали добавлять в резину силикон, нейтрализующий воздействие синтетических жидкостей. Соответственно, сфера их использования постоянно растет. При покупке автомобиля обязательно прочитайте в сервисной книжке, какое масло лить в ГУР. Если сервисной книжки нет, звоните официальному дилеру. В любом случае нужно знать точные допуски на возможность использования синтетического масла.

Перечислим преимущества и недостатки каждого из упомянутых видов масел. Так, к преимуществам минеральных масел относится:

  • щадящее действие на резинотехнические изделия системы;
  • низкая цена.

Недостатки минеральных масел:

  • значительная кинематическая вязкость;
  • высокая склонность к пенообразованию;
  • короткий срок службы.

Преимущества полностью синтетические масла :

Различия в цвете разных масел

  • длительный срок службы;
  • стабильная работа в любых температурных условиях;
  • низкая вязкость;
  • самые высокие смазывающие, антикоррозионные, антиокислительные и антипенные свойства.

Недостатки синтетических масел:

  • агрессивное воздействие на резиновые детали ГУР;
  • разрешение на использование в ограниченном количестве автомобилей;
  • высокая цена.

Что касается общепринятой цветовой градации, то автопроизводители предлагают следующие жидкости ГУР:

  • Красного цвета . Считается самым совершенным, так как создается на основе синтетических материалов. Относятся к Dexron, которые представляют класс ATF – трансмиссионные жидкости для «автоматов» (Automatic Transmission Fluid).Эти масла часто используются в редукторах автоматических коробок передач. Однако они подходят не для всех автомобилей.
  • Желтый цвет . Такие жидкости можно использовать и для АКПП, и для гидроусилителя руля. Обычно их изготавливают на основе минеральных компонентов. Их производителем является немецкий концерн Daimler. Соответственно, эти масла используются в машинах, выпускаемых этим концерном.
  • Зеленый цвет . Этот состав также универсален. Однако его можно использовать только с механической коробкой передач и в качестве жидкости для гидроусилителя руля.Масло может быть изготовлено на основе минеральных или синтетических компонентов. Обычно более вязкий.

Многие автопроизводители используют одно и то же масло для АКПП и гидроусилителя руля. В частности, к ним относятся компании из Японии. А европейские производители требуют, чтобы в гидроусилителях использовалась специальная жидкость. Многие считают это простым маркетинговым ходом. Вне зависимости от типа, все жидкости ГУР выполняют одни и те же задачи. Рассмотрим их подробнее.

Функции жидкости ГУР

К функциям масел для ГУР относятся:

  • передача давления и усилия между рабочими органами системы;
  • смазка узлов и механизмов ГУР;
  • антикоррозийная функция;
  • передача тепловой энергии для охлаждения системы.

Гидравлические масла для гидроусилителя руля содержат следующие присадки:

Жидкость PSF для гидроусилителя руля

  • снижающие трение;
  • стабилизаторы вязкости;
  • антикоррозионные вещества;
  • стабилизаторы кислотности;
  • красящие композиции;
  • противопенные добавки;
  • Составы для защиты резиновых деталей механизма ГУР.
  • Масла

ATF выполняют те же функции, однако их отличия заключаются в следующем:

  • содержат присадки, обеспечивающие увеличение трения покоя фрикционов, а также снижение их износа;
  • разные составы жидкостей обусловлены тем, что фрикционы изготавливаются из разных материалов.

Любая жидкость ГУР создается на основе базового масла и определенного количества присадок. Из-за их различий часто возникает вопрос, можно ли смешивать разные виды масел.

Ответ на этот вопрос прост — жидкость, рекомендованная производителем вашего автомобиля. И экспериментировать здесь недопустимо. Дело в том, что если вы постоянно используете масло, не подходящее по составу для вашего ГУР, то со временем велика вероятность полного выхода из строя гидроусилителя.

Поэтому при выборе, какую жидкость заливать в ГУР, необходимо учитывать следующие факторы:

GM ATF Dexron III

  • Рекомендации производителя. Не нужно заниматься самодеятельностью и заливать что-либо в систему ГУР.
  • Смешивание допускается только с аналогичными составами. Однако такие смеси нежелательно использовать длительное время. Как можно быстрее замените жидкость на рекомендованную производителем.
  • Масло должно выдерживать значительные температуры. Ведь летом они могут прогреваться до +100°С и выше.
  • Жидкость должна быть достаточно текучей. Ведь в противном случае на насос будет оказываться чрезмерная нагрузка, что приведет к его преждевременному выходу из строя.
  • Масло должно иметь значительный ресурс использования. Обычно замену проводят через 70…80 тысяч километров пробега или раз в 2-3 года, в зависимости от того, что наступит раньше.

Также многих автовладельцев интересуют вопросы можно ли заливать трансмиссионное масло в гур? Или моторное масло? Насчет второго сразу стоит сказать — нет.А вот на счет первых — то их можно использовать, но с определенными оговорками.

Двумя наиболее распространенными жидкостями являются Dexron и Power Steering Fuel (PSF). И первое встречается чаще. В настоящее время в основном используются жидкости, соответствующие стандартам Dexron II и Dexron III. Оба состава изначально были разработаны General Motors. в настоящее время производится многими производителями по лицензии. Между собой они отличаются температурным диапазоном использования. Немецкий концерн Daimler, в состав которого входит всемирно известный Mercedes-Benz, разработал собственную жидкость для гидроусилителя руля, имеющую желтый цвет.Однако в мире существует множество компаний, производящих такие составы по лицензии.

Соответствие машин и жидкостей ГУР

Вот небольшая таблица соответствий гидравлических жидкостей и прямых марок автомобилей.

модель автомобиля Жидкость для ГУР
FORD FOCUS 2 («Форд Фокус 2») Зеленый — WSS-M2C204-A2, красный — WSA-M2C195-A
RENAULT LOGAN («Рено Логан») Elf Renaultmatic D3 или Elf ​​Matic G3
Chevrolet CRUZE («Шевроле Круз») Зеленый — Pentosin CHF202, CHF11S и CHF7.1, красный — Dexron 6 GM
MAZDA 3 («Мазда 3») Оригинал ATF M-III или D-II
ВАЗ ПРИОРА Рекомендуемый тип — Pentosin Hydraulik Fluid CHF 11S-TL (VW52137)
OPEL («Опель») Dexron разных типов
TOYOTA («Тойота») Dexron разных типов
KIA («Киа») DEXRON II или DEXRON III
HYUNDAI («Хендай») RAVENOL PSF
AUDI («Ауди») VAG G 004000 М2
HONDA («Хонда») Оригинал PSF, PSF II
Saab («Сааб») Pentosin CHF 11S
Mercedes («Мерседес») Специальные желтые составы для Daimler
BMW («БМВ») Pentosin chf 11s (оригинал), Febi S6161 (аналог)
Volkswagen («Фольксваген») VAG G 004000 М2
Geely («Джили») DEXRON II или DEXRON III

Если вы не нашли в таблице марку своего автомобиля, рекомендуем поискать.Вы обязательно найдете для себя много интересного и подберете ту жидкость, которая лучше всего подойдет для гидроусилителя руля вашего автомобиля.

Можно ли смешивать жидкости гидроусилителя руля

Что делать, если у вас нет той марки жидкости, которая используется в системе гидроусилителя руля вашего автомобиля? Смешивать подобные составы можно при условии, что они однотипные ( «синтетика» и «минералка» ни в коем случае не должны мешать ). В частности, желтое и красное масла совместимы с .Их составы схожи, и они не навредят ГУРу. Однако долго ездить на такой смеси не рекомендуется. Как можно скорее замените жидкость гидроусилителя руля на жидкость, рекомендованную автопроизводителем.

А вот зеленое масло нельзя добавлять в красное или желтое ни в коем случае. Это связано с тем, что синтетические и минеральные масла нельзя смешивать друг с другом.

Жидкости можно условно разделить на три группы , внутри которых допустимо смешивать их между собой.К первой такой группе относятся «условно смешанные» светлые минеральные масла (красные, желтые). На рисунке ниже представлены образцы масел, которые можно смешивать между собой, если напротив них стоит знак равенства. Однако, как показывает практика, смешивание масел, между которыми нет знака равенства, также допустимо, хотя и нежелательно.

Ко второй группе относятся темные минеральные масла (зеленые), которые можно смешивать только друг с другом. Соответственно, их нельзя смешивать с жидкостями из других групп.

В третью группу также входят синтетические масла , которые можно смешивать только друг с другом. Однако следует отметить, что такие масла необходимо использовать в системе ГУР только в том случае, если это четко указано в руководстве к вашему автомобилю.

Смешивание жидкостей чаще всего необходимо при добавлении масла в систему. И делать это нужно при падении его уровня, в том числе из-за протечки. Об этом вам подскажут следующие признаки.

Признаки утечки жидкости гидроусилителя рулевого управления

Существует несколько простых признаков утечки жидкости гидроусилителя рулевого управления.По их внешнему виду можно судить о том, что пора его менять или доливать. И это действие связано с выбором. Итак, к признакам течи относятся:

  • понижение уровня жидкости в расширительном бачке системы ГУР;
  • появление потеков на рулевой рейке, под резиновыми уплотнителями или на сальниках;
  • появление стука в рулевой рейке при движении:
  • чтобы повернуть руль, нужно приложить большее усилие;
  • насос системы ГУР стал издавать посторонние шумы;
  • В рулевом колесе значительный люфт.

При появлении хотя бы одного из перечисленных признаков необходимо проверить уровень жидкости в бачке. И при необходимости заменить или добавить его. Однако перед этим стоит определиться, какую жидкость для этого использовать.

Эксплуатация автомобиля без жидкости ГУР невозможна, так как это не только вредно для него, но и небезопасно для вас и окружающих вас людей и автомобилей.

Результаты

Таким образом, ответом на вопрос, какое масло лучше использовать в ГУР, будет информация от автопроизводителя вашего автомобиля.Не забывайте, что смешивать красную и желтую жидкости можно, но они должны быть одного типа (только синтетика или только «минералка»). Также вовремя доливайте или полностью меняйте масло в ГУР. Для него очень вредна ситуация, когда в системе не хватает жидкости. И периодически проверяйте состояние масла. Не позволяйте ему стать слишком черным.

ГУР ваз

Многие сегодня пользуются автомобилем ВАЗ 2110. Не все знают, какое масло ГУР выбрать.Правильная работа ГРУ способствует тому, что управление машиной становится комфортным и безопасным процессом. Однако для того, чтобы гидроусилитель нормально функционировал, его необходимо вовремя обслуживать. Чаще всего производитель дает рекомендации по маслу, которое необходимо использовать для нормальной работы данной системы. Марка масла ГУР ВАЗ 2110 имеет большое значение. Однако большинство водителей вспоминают о необходимости замены масла только после выхода из строя ГРУ.

Признаки поломки


Масло в ГУР ваз 2110

Чаще всего о неправильной работе гидроусилителя свидетельствуют следующие признаки:

  • При повороте руля издаются странные звуки, которых раньше не было;
  • Рулевое колесо вращается медленнее, чем раньше.Кроме того, водителю приходится прилагать больше усилий при его вращении, чем раньше.

Примечание. Эти проблемы также могут возникать в результате других проблем. Поэтому перед началом ремонта ГРУ нужно разобраться, действительно ли проблема в нем.


Масло в гидроусилитель руля ВАЗ 2110

Для того, чтобы машина всегда нормально функционировала и не было сбоев при ее эксплуатации, необходимо, чтобы водитель своевременно обслуживал ее.Однако эта услуга должна быть правильной. Гидроусилитель руля питается от масла, поэтому очень чувствителен к состоянию такой жидкости. Вот несколько советов по его обслуживанию:

  • Масло следует менять не реже одного раза в год. Особенно часто нужно менять масло тем, кто слишком интенсивно использует свой автомобиль.

Примечание: В противном случае гидроусилитель перестанет работать должным образом, поэтому потребуется его ремонт или даже замена, что обойдется намного дороже, чем покупка нового масла.

  • Кроме того, помимо полной замены масла, иногда необходимо его долить. Очень часто уровень масла становится ниже необходимого уровня. Поэтому его необходимо долить до максимальной отметки. При частом доливе чернеет. Это указывает на необходимость его замены.
Правила эксплуатации

Масло ГУР на ваз 2110

Для того чтобы гидроусилитель служил долго, при его эксплуатации необходимо соблюдать следующие правила:

  • Зимой его необходимо утеплять вверх, иначе он может треснуть под воздействием сильного мороза.Он легко прогревается. Для этого его нужно просто несколько раз покрутить сначала вправо, а потом влево. При этом амплитуда вращения не должна быть слишком большой.
  • Если ГУР неисправен, то управлять автомобилем нельзя ни в коем случае.

Примечание: Это приведет к аварийной ситуации на дороге, так как водитель может не успеть свернуть.

  • Если уровень масла в гидроусилителе ниже нормы или его нет вообще, то использование машины в этом случае запрещено.
  • Не держите руль в крайнем крайнем положении слишком долго. Из-за этого насос перегружается.

Примечание: чтобы нагрузка была не такой сильной, не нужно держать руль в крайних положениях. Достаточно отвести его всего на несколько см назад.

Как выбрать масло ГУР

Масло ГУР ваз 2110

Обычно для любой модели производитель дает рекомендации какое масло заливать в ГУР.Ни в коем случае нельзя заливать дешевые масла в десятку, так как это приведет к своевременному выходу машины из строя. Это связано с тем, что им не хватает необходимых ГРУ защитных свойств.

Примечание: в некоторых случаях необходимо заливать в эту систему обычное моторное масло. Но делать это следует только в экстренных случаях.

Как понять, что требуется замена гидроусилителя

Приступать к замене системы ГРУ необходимо только в случае:

  • В системе имеется утечка масла;
  • Рулевое колесо крутится намного сильнее, чем раньше;
  • Масло имело запах гари;
  • На более высоких скоростях руль крутится легче, чем на холостых;
  • В системе присутствуют посторонние звуки.

Примечание: любая деталь может изнашиваться из-за того, что вовремя не меняется масло.

Какое масло выбрать: минеральное или синтетическое

Масла бывают разные. Естественно, минеральные масла намного дороже синтетических. Однако полезных свойств у них гораздо больше. В системе гидроусилителя руля много резиновых деталей. Синтетические масла плохо влияют на резину, так как достаточно агрессивны (чего нельзя сказать о минеральных маслах).Заливать такие масла в эту систему можно только в том случае, если ее детали рассчитаны на это.

Замена масла в системе

Решив самостоятельно заменить масло в системе, необходимо в точной последовательности выполнить следующие действия:

  • Открутить крышку бачка, где находится масло.
  • Откачайте имеющуюся здесь жидкость. Для этого можно использовать шприц с тонкой трубкой.
  • Залейте новую жидкость до максимально возможного уровня.
  • Запустите двигатель и несколько раз поверните рулевое колесо влево и вправо.
  • Остановить двигатель

Однако есть еще один способ, который позволит полностью откачать всю жидкость из системы. Для этого:

  • Слить жидкость из бачка.
  • Ослабьте хомуты на шлангах, которые идут к баку.
  • Снимите шланги и бак. Его нужно мыть.
  • Шланг от рулевой рейки одним концом опустить в пластиковую бутылку.
  • Включите двигатель. Поверните руль влево и вправо. Это удалит из системы лишнюю жидкость, которая будет вытекать по шлангу.

Примечание: перед началом работы можно вывесить переднюю часть машины, что облегчит поворот руля.

  • Второй шланг следует надеть на воронку. Залейте через него новую жидкость.
  • Соберите все в обратном порядке.

Заменить масло в системе ГУР можно своими руками.Перед тем, как приступить к этой процедуре, следует просмотреть фото и видео по данной теме, которых очень много в интернете. Кроме того, наши инструкции могут помочь. Примечательно, что цена нового масла значительно ниже стоимости ремонта всей системы ГРУ, которая может выйти из строя из-за того, что масло давно не меняли.

masteravaza.ru

Как самостоятельно заменить жидкость ГУР на автомобиле ВАЗ

Если вы обнаружили протечки масла в районе ГУР, то скорее всего источник течи масла — патрубки системы ГУР.Штатные шланги, шланги высокого давления необходимо проверить и при необходимости заменить.

Прежде чем приступить к самостоятельной замене жидкости в ГУР (ГУР) вашего ВАЗ, ознакомьтесь с информацией производителя о типах и марках жидкости, используемой в автомобиле. В большинстве моделей используется гидравлическая жидкость Pentosin CHF 11S VW52137.

Хочу отметить, что процедура замены жидкости в ГУР не сложная и займет у вас не более часа времени.Итак, приступим.

Подвешиваем переднюю часть автомобиля на домкрат и подставляем упор под передние пороги.

Затем с помощью шприца с удлинителем в виде пластиковой трубки откачиваем отработанную жидкость из бачка ГУР. После того, как жидкость в бачке закончится, поверните руль до упора влево. Масло в бачке появится снова. Откачиваем его и выворачиваем руль до упора вправо. Откачиваем вновь появившуюся жидкость.

Проделываем эту процедуру до тех пор, пока не закончится жидкость в бачке ГУР

Далее снимаем шланг, который идет из салона и входит в бачок (показан на рисунке короткой стрелкой), после чего поворачиваем руль из стороны в сторону должно выйти определенное количество масла. После этого несколько раз поворачиваем руль в разные стороны до упора, что позволит избавиться от остатков масла в системе. А потом ставим шланг на место.

Теперь приступим к заливке нового масла в гидросистему. В данном случае берем масло для ГУР Castrol ATF Dex II Multivehicle. Нам нужно примерно 800 грамм.

Залейте жидкость в бачок до максимального уровня и начните прокручивать руль до упора, сначала влево, затем вправо.

Теперь ненадолго заводим двигатель и глушим. Затем снова крутим колесо. При этих операциях жидкость в бачке будет уменьшаться, не забывайте ее доливать.

В конце выполняем прокачку и удаление воздуха из ГУР. Для этого поверните руль на заглушенной машине по 10 раз в каждую сторону. Потом то же самое при работающем двигателе.

После замены жидкости в ГУР вы должны почувствовать, что руль стал намного легче вращаться ________________________________________________________________________________________________________________

Есть еще один способ замены жидкости в ГУР.Суть его заключается в замене старого масла на новое. Этот способ более качественный, так как можно полностью избавиться от старого масла, но при этом нового потребуется в два раза больше.

Для этой процедуры потребуется помощник 1. Откачиваем жидкость из бачка ГУР; 2. Снять шланг обратки с бака и перекрыть его, например, другим шлангом с защемленным концом; 3. Надеваем на обратку еще один шланг и выводим его под машину в заранее подготовленную емкость; 4.Заливаем жидкость в бачок до максимального уровня, помощник запускает двигатель; 5. Как только жидкость уходит, помощник по вашему сигналу глушит двигатель; 6. Снова налейте жидкость до отметки «МАХ» и повторяйте процедуру до тех пор, пока чистая жидкость не потечет в подготовленную емкость;

7. Надеваем обратно шланг обратки и доливаем жидкость ГУР до нужного уровня.

И в завершение предлагаем ознакомиться с порядком замены шлангов ГУР на автомобиле ВАЗ

Теги: ВАЗ

санекуа.ru

Замена масла в ГУР на 21124 [Архив] — АвтоСаратов

Просмотр полной версии : Замена масла ГУР на 21124

Трубка от ГУР начала потеть (фото ниже из сети) не критично, но это бельмо на глазу. 167860167861167862 решил поменять, а заодно и жидкость ГУР

то есть залита хз, но залита с завода. В интернете пишут, что надо лить только Pentosin CHF 11, что кто заливал и как меняли?

Тоже потеет — забил, уровень вроде не падает.Наполнен пентозином.

и уровень не сильно падает. кто видел эти шланги и масло в продаже? какая у них цена) а может и я забью)))

Ни одну не видел в продаже. Масло можно заказать либо в интернете, либо у дилеров БМВ — там оно в основном используется в ГУР.

В интернете пишут, что надо лить только Pentosin CHF 11. Иначе что?

шланг тоже сопливит, причем довольно давно уже. на уровень сильно не влияет.скоро менять не собираюсь, если течь не будет прогрессировать, так как шланги не дешевые, пока не напрягает, пока есть в общем. для доливки купил жидкость для ГУРа маннол в Лада Маркете, что на Шехурдине, предварительно спросив у инженера, что можно долить по гарантии. после заливки все нормально.

Иначе что? ну я так понимаю пентозин льют с завода и мешать нельзя, так же как и моторное масло, наверное это масло рекомендованное производителем ГУР (на бумерах такой же ГУР и такое же масло)

167932 полный аналог SCT MANNOL CHF, более доступный и доступный.

ну я так понимаю с завода льют пентосин и в него нельзя вмешиваться так же как и моторное масло, наверное это масло рекомендовано производителем ГУР (на бумерах такой же ГУР и такое же масло) мешать и наполнять — это разные вещи, не так ли? а кто сказал, что гидроусилитель руля одинаков?

смешивание и затопление — две разные вещи, не так ли? а кто сказал, что гидроусилитель руля одинаков? Ну вообще-то я не специалист, и эти вопросы тоже интересны, для этого и создал тему… ГУР ZF на моем ВАЗе, на БМВ… Просто знаю, что это масло рекомендовано этим производителем ГУР, и оно заливается с завода.

ГУР ZF на моем ВАЗе, на БМВ… ZF — на половине всех автомобилей мира. На ВАЗе, кстати, только часть системы ZF. помпа например.

ZF — на половине всех автомобилей мира. На ВАЗе, кстати, только часть системы ZF. помпа например. насколько я понимаю, это гидрах ZF (http://www.tuningsvs.ru/product_1455.html). что ставят на многие модели, я читал зарубежные. Разговор не о том, где и что ставят, а о том, что лить, где взять)

если нужно швф, то пишите в личку, у меня

Искал шланги, нигде нет. есть где под заказ но цена сказали не маленькая…

вчера поменяли. Масло брал у Марии (http://www.autosaratov.ru/phorum/member.php?7318-Maria). Взял литр маннола, налил слишком много для пробежки.Не хватило на доливку) в общем аккуратно не получилось, залил немного защиты при снятии шлангов с бочки, нижний шланг обратки.

Надир Абзи

12.07.2012, 09:32

Есть только верхний шланг. Дна нет. Можно ли купить его отдельно? Сколько это будет стоить?

сегодня посмотрел в бачок, масло чистое, нормальная замена оригиналу

Powered by vBulletin® Version 4.2.0 Copyright © 2018 vBulletin Solutions, Inc.Все права защищены. Перевод: zCarot Copyright © 2002 — 2018 / АвтоСаратов | autosaratov.ru

www.autosaratov.ru

Замена жидкости в ГУР — Лада 2112, бортжурнал 2007 года на DRIVE2

Моя первая запись. Пока не разобрался что, как и где)) Простите меня великодушно)) Была жидкость Пентосин, написано что заливают в бентли, для моего двина самое то)) Приобрел естественно раньше, точнее давно. Руки так и не дошли заменить.То, что залито, уже отработано (ИМХО), так как жидкость имела смолистый свет и немного пахла горелым, это два фактора, когда ее следует заменить. Срок его службы долгий. А теперь по порядку. Не подкачал. Жидкость стекала быстро, когда машина работала. Немного повернул руль. Клубу двоводов респект))

Тот самый разъем. Диаметр 10мм, в магазине за рубли продают))

vk.com/official_club2112

При замене не отсоединял проводку со шлангами от абсорбера, все было на месте

Вот что было в самом баке.Слил без шприца. Там был кусок шланга длиной в метр и диаметром чуть более 10 мм. Один конец опускаю в бачок, другой пускаю в пустую, ненужную канистру из-под магазинной воды. Потом, прикрыв пальцами свободное место в заливной горловине бака вокруг шланга, сделал между ними небольшой доступ и… вдохнул туда пару раз от души — вся жижа оказалась в этой банке )))

Потом остатки жижи слил мелкими кусочками тряпки, аккуратно поработав там отверткой))

Тот же пентозин.Я брал Железяку в Пленете, что в столице, в прошлом году. Рублевая канистра. Дорогой.

Соединение: нижний шланг является обраткой к баку. Я его соединил рукавом диаметром 10 мм с примерно таким же шлангом, конец его в пустую емкость для сброса грязи)))

Кусок шланга, длиной около 20 см, вместо заглушки от обратки я соединил свободным хомутом и просто поставил чуть выше уровня бака.Новая жидкость никуда не прольется.

Когда залил и сделал все естественно обложил тряпками. После снятия шланга часть жижи все же попадает на утюг. Грам 50 лежал на полу. Но на привод генератора и на ремень ничего не попало. Все сухо. Берегите себя))

Помыл хорошо, ушло полтора литра этой чудо-жидкости. Пол-литра всегда пригодится, долив от подтеков. Если есть)

Прибежал сразу после замены.Жидкость чистая. Ничего не гудит, не чешется, не шумит

Жидкость из щупа, после замены и недолгой езды


Цена вопроса: 2 000 ₽ Пробег: 84440 км

Жидкости, используемые в гидроусилителе, можно разделить по нескольким признакам:

  • Цветной;
  • Соединение;
  • Разнообразие.

Классификация цветов

Ориентироваться только на цветовую градацию при выборе масла неправильно, хотя такая практика широко распространена среди автовладельцев.Также часто указывается, какой цвет жидкости можно смешивать, а какой нет.

Смешивание противопоказано в жидкостях по составу, а не по цвету, а поскольку теперь и минералка, и синтетика могут быть представлены в любом цвете, к этой информации следует относиться очень внимательно.

Трансмиссионное масло

Red ATF, обычно синтетическое, эталоном считается марка Dexron от General Motors, но есть продукция и других производителей, таких как Revenol, Motul, Shell, Zic и др.


Желтое масло производства Daimler и по его лицензии используется в гидроусилителях Mercedes-Benz. Он бывает синтетическим и минеральным.

Зеленое масло. Преимущественно многофункциональные и универсальные жидкости, состав может быть как синтетическим, так и минеральным. Используется в гидроусилителях, подвеске и других системах, работающих на жидкостях. Не смешивайте с другими красками, если только производитель не заявляет о полной совместимости, например Comma PSF MVCHF совместим с некоторыми типами Dexron.

Жидкая композиция

По составу жидкости ГУР можно разделить на минеральные, полусинтетические и синтетические. Химический состав определяет базовый набор функций масла:

  • Характеристики вязкости;
  • Смазочные свойства;
  • Защита деталей от коррозии;
  • Пеногаситель;
  • Тепловые и гидравлические свойства.

Синтетику и минералку нельзя смешивать между собой, так как типы добавок в них имеют принципиальные отличия.

Синтетика

Это высокотехнологичные жидкости, при производстве которых используются самые современные разработки и присадки. Масляные фракции для синтетики очищают гидрокрекингом. Полиэфиры, многоатомные спирты и пакеты присадок придают им выдающиеся характеристики: широкий диапазон рабочих температур, стабильная масляная пленка, длительный срок службы.


Основной причиной, по которой гидравлическую жидкость на синтетической основе нельзя заливать в ГУР, предназначенный для минеральных, является ее агрессивное воздействие на резиновые изделия, которых много в гидроусилителе.Там, где используется синтетика, резина имеет совсем другой состав и изготавливается на силиконовой основе.

Полусинтетика

Смесь синтетических и минеральных масел, благодаря чему последние получают значительные улучшения характеристик: снижение пенообразования, текучесть, теплоотвод.


К полусинтетическим жидкостям относятся такие известные жидкости, как: Zic ATF Dex 3, Comma PSF MVCHF, Motul Dexron III и другие.

минеральная вода

Масла на минеральной основе содержат нефтяные фракции (85-98%), остальное – присадки, улучшающие характеристики гидравлической жидкости.

Используется в гидроусилителях, содержащих уплотнения и детали на основе обычной резины, так как минеральная составляющая нейтральна и не вредна для резинотехнических изделий, в отличие от синтетики.


Минеральные жидкости для ГУР самые недорогие, но и срок службы у них небольшой. Хорошей минеральной водой считается Mobil ATF 320 Premium, масла Dexron до маркировки IID включительно тоже были минеральными.

Различные типы масел

Dexron — отдельный класс жидкостей ATF от General Motors, выпускаемый с 1968 года.Dexron — торговая марка, выпускаемая как самой GM, так и другими компаниями по лицензии.

ATF (Automatic Transmission Fluid) — масла для автоматических коробок передач, часто используются японскими автопроизводителями и гидроусилителями руля.

PSF (Power Steering Fluid) — дословно переводится как жидкость для гидроусилителя руля.


Multi HF – специальные, универсальные жидкости для ГУР, имеющие допуски большинства автопроизводителей. Например, жидкость CHF, выпускаемая немецкой компанией Pentosin (пентозин), получила допуски от BMW, Ford, Chrysler, GM, Porsche, Saab и Volvo, Dodge, Chrysler.

Можно ли смешивать масла?

Смешивание допустимо, но необходимо соблюдать рекомендации производителя. Чаще всего на упаковке указано, с какими марками и классами масел можно смешивать ту или иную жидкость ГУР.

Не смешивайте синтетику и минералку, а также разные цвета, если это не указано специально. Если деваться некуда, а приходится лить то, что есть под рукой, как можно быстрее замените эту смесь на рекомендованную.

Можно ли заливать моторное масло в ГУР

Мотор — однозначно нет, трансмиссия — с оговорками. Давайте подробнее рассмотрим, почему.

Чтобы понять, можно ли заливать в гидроусилитель руля другие масла, например, моторные или трансмиссионные, нужно знать, какие функции он выполняет.


Жидкость в ГУР должна справляться со следующими задачами:

  • Смазка всех узлов гидроусилителя;
  • Защита от коррозии и износа деталей;
  • Передача давления;
  • Пеногаситель;
  • Система охлаждения.

Вышеуказанные характеристики достигаются за счет добавления различных присадок, наличие и сочетание которых наделяет масло ГУР необходимыми качествами.

Как вы понимаете, задачи моторного масла несколько иные, поэтому крайне не рекомендуется заливать его в ГУР.

Относительно трансмиссионного масла все не так однозначно, японцы часто используют одну и ту же жидкость ATF для АКПП и ГУР.Европейцы настаивают на использовании специальных масел PSF (Power Steering Fluid).

Какую жидкость заливать в ГУР


Исходя из этого, ответ на вопрос «какое масло лить в ГУР» очевиден – рекомендовано производителем вашего автомобиля. Часто информация указана на расширительном бачке или крышке. При отсутствии технической документации позвоните в авторизованный центр и проверьте.

В любом случае эксперименты с рулевым управлением недопустимы.От исправности гидроусилителя руля зависит не только ваша безопасность, но и окружающих.

модель автомобиля Рекомендуемая жидкость
Ауди 80, 100 (ауди 80, 100) ВАГ Г 004 000 М2
Ауди А6 С5 (Ауди А6 С5) Маннол 004000, Пентосин CHF 11S
Ауди а4 (ауди а4) ВАГ г 004 000М2
Ауди а6 с6 (ауди а6 с6) ВАГ г 004 000М2
БМВ е34 (БМВ е34) 11 швейцарских франков.S
БМВ е39 (БМВ е39) ATF декстрон 3
БМВ е46 (БМВ е46) Dexron III, Mobil 320, LIQUI MOLY ATF 110
БМВ е60 (БМВ е60) Пентосин чф 11с
БМВ х5 е53 (БМВ х5 е53) ATF BMW 81 22 9 400 272, Castrol Dex III, Pentosin CHF 11S
Ваз 2110
Ваз 2112 Pentosin Hydraulik Fluid (CHF, 11S-tl, VW52137)
Вольво с40 (вольво с40) Вольво 30741424
Вольво кс90 (вольво кс90) ВОЛЬВО 30741424
Газ (валдай, соболь, 31105, 3110, 66)
Газель бизнес Mobil ATF 320, Castrol-3, Liqui Moly ATF, DEXTRON III, CASTROL Transmax Dex III Multivehicle, ZIC ATF III, ZIC dexron 3 ATF, ELF matic 3
Газель Некст Shell Spirax S4 ATF HDX, Dexron III
Джили МК (Джили МК)
Джили Эмгранд ATF DEXRON III, Shell Spirax S4 ATF X, Shell Spirax S4 ATF HDX
Додж Стратус (Dodge Stratus) ATF+4, Mitsubishi DiaQueen PSF, Mobil ATF 320
Дэу джентра (daewoo gentra) Дексрон-ИИД
Дэу матиз (daewoo matiz) Дексрон II, Дексрон III
Дэу Нексия (daewoo nexia) Dexron II, Dexron III, Top Tec ATF 1200
Шанс заз (шанс заз) LiquiMoly Top Tec ATF 1100, ATF Dexron III
Зил 130 Т22, Т30, Дексрон II
Зил бычок АУ (МГ-22А), Dexron III
Камаз 4308 ТУ 38.1011282-89, Дексрон III, Дексрон II, ГИПОЛ-РС
Киа Каренс (Киа Каренс) Hyundai Ultra PSF-3
Киа Рио 3 (Киа Рио 3) ПСФ-3, ПСФ-4
Киа Соренто (Киа Соренто) Hyundai Ultra PSF-III, PSF-4
Киа Спектра (Kia Spectra) Hyundai Ultra PSF-III, PSF-4
Киа спортейдж (Kia Sportage) Hyundai Ultra PSF-III, PSF-4
Киа Церато (Kia Cerato) Hyundai Ultra PSF-III, PSF-4
Крайслер ПТ Крузер Mopar ATF 4+ (5013457AA)
Крайслер Себринг Мопар ATF+4
Лада Ларгус Мобил ATF 52475
Lada Priora (лада приора) Pentosin Hydraulik Fluid CHF 11S-TL VW52137, Mannol CHF
Ленд Ровер Фрилендер 2 (Ленд Ровер Фрилендер 2) LR003401 жидкость па
Смайлик Lifan (смайлик Lifan) Дексрон III
Лифан Солано (Lifan Солано) Дексрон II, Дексрон III
Лифан Х60 (лифан х60) Дексрон III
Маз МАРК Р (Масло МГ-22-В)
Мазда 3 Mazda M-3 ATF, Dexron III
Мазда 6 (мазда 6 ГГ) Mazda ATF M-V, Dexron III
Мазда сх7 (Мазда сх7) Motul Dexron III, Mobil ATF320, Idemitsu PSF
Мужчина 9 (Мужчина) ЧЕЛОВЕК 339Z1
Мерседес w124 (мерседес w124) Дексрон III Феби 08972
Мерседес w164 (мерседес w164) А000 989 88 03
Мерседес w210 (мерседес w210) A0009898803, Febi 08972, Фукс Титан PSF
Мерседес w211 (мерседес w211) А001 989 24 03
Мерседес актрос (мерседес актрос) Пентосин CHF 11S
Мерседес Атего (Мерседес Атего) Dexron III, Top Tec ATF 1100, MB 236.3
Мерседес МЛ (mercedes мл) A00098988031, Dexron IID, MB 236.3, Motul Multi ATF
Мерседес спринтер (мерседес спринтер) Дексрон III
Мицубиси аутлендер (Mitsubishi аутлендер) Dia Queen PSF, Mobil ATF 320
Мицубиси Галант (Mitsubishi Galant) Mitsubishi Dia Queen PSF, Mobil ATF 320, Motul DEXRON III
Мицубиси Лансер 9, 10 (Мицубиси Лансер) Dia Queen PSF, Mobil ATF 320, Dexron III
Мицубиси Монтеро Спорт (Mitsubishi Montero Sport) Дексрон III
Мицубиси Паджеро (Мицубиси Паджеро) Dia Queen PSF, Mobil ATF 320
Мицубиси Паджеро 4 (Мицубиси Паджеро 4) Dia Queen PSF, Mobil ATF 320
Мицубиси Паджеро Спорт (Mitsubishi Pajero Sport) Dia Queen PSF, Mobil ATF 320
Мц 82 летом М10Г2, М10В2, зимой М8Г2, М8В2
Ниссан Авенир (Nissan Avenir) Dexron II, Dexron III, Dex III, Castrol Transmax Dex III Мультиавтомобиль
Ниссан ад (реклама Ниссан) НИССАН КЕ909-99931 «ПСФ
Ниссан Альмера (Ниссан Альмера) Дексрон III
Ниссан Мурано КЕ909-99931ПСФ
Ниссан Примера ATF320 Декстрон III
Ниссан Тиана Дж31 (Ниссан Теана Дж31) Ниссан ПСФ КЛФ50-00001, Дексрон III, Дексрон VI
Ниссан Цефиро (Nissan Cefiro) Дексрон II, Дексрон III
Ниссан Патфайндер (Nissan Pathfinder) КЕ909-99931ПСФ
Опель Антара (Опель Антара) ГМ Дексрон VI
Опель астра Н (opel astra H) ЭГУР OPEL PSF 19 40 715, SWAG 99
    1, FEBI-06161
Опель астра Дж (опель астра Дж) Дексрон VI, Дженерал Моторс414
Опель вектра А (опель вектра А) Дексрон VI
Опель вектра Б (опель вектра Б) GM 1940771, Дексрон II, Дексрон III
Опель Мокка (Опель Мокка) ATF DEXRON VI Опель 19 40 184
Пежо 206 Total Fluide AT42, Total Fluide LDS
Пежо 306 Total Fluide DA, Total Fluide LDS
Пежо 307 Total Fluide DA
Пежо 308 Total Fluide DA
Пежо 406 Total Fluide AT42, GM DEXRON-III
Пежо 408 Total FLUIDE AT42, PENTOSIN CHF11S, Total FLUIDE DA
Партнер Пежо Total Fluide AT42, Total Fluide DA
Равон Джентра (Ravon Gentra) Дексрон 2Д
Рено Дастер ELF ELFMATIC G3, ELF RENAULTMATIC D3, Mobil ATF 32
Рено Лагуна (renault laguna) ELF RENAULT MATIC D2, Mobil ATF 220, Total FLUIDE DA
Рено Логан (Рено Логан) Эльф Реноматик Д3, Эльф Матик Г3
Рено Сандеро ЭЛЬФ РЕНОМАТИК Д3
Символ Renault (символ Renault) ЭЛЬФ РЕНО МАТИК Д2
Ситроен Берлинго (Citroen Berlingo) TOTAL FLUIDE ATX, TOTAL FLUIDE LDS
Ситроен С4 (Ситроен С4) Total Fluide DA, TOTAL FLUIDE LDS, Total Fluide AT42
Скания ATF Dexron II
СсангЙонг Актион Нью (SsangYong New Actyon) ATF Dexron II, Total Fluide DA, Shell LHM-S
СсангЙонг Кайрон (СсангЙонг Кайрон) Total Fluide DA, Shell LHM-S
Субару Импреза Дексрон III
Субару Форестер Жидкость ATF DEXTRON IIE, III, PSF Subaru K0515-YA000
Сузуки Гранд Витара (Сузуки Гранд Витара) Mobil ATF 320, Pentosin CHF 11S, Suzuki ATF 3317
Сузуки Лиана (Сузуки Лиана) Dexron II, Dexron III, мультиавтомобиль CASTROL ATF DEX II, RYMCO, Liqui Moly Top Tec ATF 1100
Тата (грузовик) Дексрон II, Дексрон III
Тойота Авенсис (Toyota Avensis) 08886-01206
Тойота карина (тойота карина) Дексрон II, Дексрон III
Тойота Королла (Тойота Хайс) Дексрон II, Дексрон III
Toyota Land Cruiser Prado 120 (Тойота Ленд Крузер 120) 08886-01115, PSF NEW-W, Dexron III
Тойота Ленд Крузер Прадо 150 (Тойота Ленд Крузер 150) 08886-80506
Тойота Ленд Крузер Прадо 200 (Тойота Ленд Крузер 200) PSF NEW-W
Тойота Хейс (тойота хайас) Тойота ATF DEXTRON III
Тойота Чейзер Дексрон III
Уаз буханка Дексрон II, Дексрон III
УАЗ патриот, хантер Мобил ATF 220
Фиат альбеа (Fiat albea) DEXRON III, ENEOS ATF-III, Tutela Gi/E
Фиат Добло (Фиат Добло) Spirax S4 ATF HDX, Spirax S4 ATF X
Фиат Дукато (Фиат Дукато) TUTELA GI/A ATF DEXRON 2D LEV SAE10W
Фольксваген Венто (Фольксваген Венто) Фольксваген G002000, Дексрон III
Фольксваген Гольф 3 (Фольксваген Гольф 3) G002000 Феби 6162
Фольксваген Гольф 4 (Фольксваген Гольф 4) G002000 Феби 6162
Фольксваген Пассат Б3 (Фольксваген пассат Б3) Г002000, ВАГ Г004000М2, Феби 6162
Фольксваген Пассат Б5 (Фольксваген пассат Б5) ВАГ Г004000М2
Volkswagen Transporter T4, T5 (Volkswagen Transporter) VAG G 004 000 M2 Жидкость для гидроусилителя руля G004, Febi 06161
Фольксваген Туарег ВАГ Г 004 000
Форд Мондео 3 (Форд Мондео 3) ФОРД ЭСП-М2К-166-Х
Форд Мондео 4 (Форд Мондео 4) ВСА-M2C195-А
Форд транзит (форд транзит) ВСА-M2C195-А
Форд Фиеста (Форд Фиеста) Меркон В
Форд Фокус 1 (Форд Фокус 1) Ford WSA-M2C195-A, Mercon LV Automatic, FORD C-ML5, Ravenol PSF, Castrol Transmax Dex III, Dexron III
Форд фокус 2 (форд фокус 2) WSS-M2C204-A2, WSA-M2C195-A
Форд фокус 3 (форд фокус 3) Ford WSA-M2C195-A, жидкость Ravenol Hydraulik PSF
Форд фьюжн (форд фьюжн) Ford DP-PS, Mobil ATF 320, ATF Dexron III, Top Tec ATF 1100
Хендай Акцент (Hyundai Accent) Жидкость для гидроусилителя руля RAVENOL PSF, DEXRON III
Хендай Гетц (Hyundai Getz) АТФ SHC
Хендай Матрикс ПСФ-4
Хендай СантаФе (Hyundai SantaFe) Хендай ПСФ-3, ПСФ-4
Хендай Солярис (Hyundai Solaris) ПСФ-3, Дексрон III, Дексрон VI
Хендай Соната ПСФ-3
Hyundai Tucson/Туссан (Hyundai Tucson) ПСФ-4
Хонда Аккорд 7 (Хонда Аккорд 7) ПСФ-С
Хонда Одиссей (Хонда Одиссей) Хонда ПСФ, ПСФ-С
Хонда ВСР (Хонда ХР-В) Хонда ПСФ-С
Вишневый амулет (вишневый амулет) BP Autran DX III
Бонус Chery (бонус Chery) Dexron III, DP-PS, Mobil ATF 220
Вишневый очень (вишневый очень) Dexron II, Dexron III, Totachi ATF Multi-Vehicle
Вишневый индис (вишневый индис) Дексрон II, Дексрон III
Чери Тигго (Чери Тигго) Dexron III, Top Tec ATF 1200, ATF III HC
Шевроле Авео (шевроле авео) DEXTRON III, Eneos ATF III
Шевроле Каптива (Шевроле Каптива) Жидкость гидроусилителя руля для холодного климата, Transmax Dex III для многоцелевых автомобилей, ATF Dex II для многоцелевых автомобилей
Шевроле кобальт (Chevrolet Cobalt) ДЕКСРОН VI
Шевроле Круз (шевтолет круз) Пентозин CHF202, CHF11S, CHF7.1, Дексрон 6 ГМ
Шевроле Лачетти (Chevrolet Lacetti) ДЕКСРОН III, ДЕКСРОН VI
Шевроле Нива (шевтолет нива) Гидравлическая жидкость Pentosin CHF11S VW52137
Шевроле Эпика (Шевроле Эпика) GM Dexron 6 #-1940184, Dexron III, Dexron VI
Skoda Octavia Tour (Шкода Октавия Tour) ВАГ 00 4000 М2 Феби 06162
Шкода Фабия (шкода фабия) Жидкость гидроусилителя руля G004
Данные в таблице собраны из общедоступных источников.

Сколько масла в ГУР

Обычно для замены легкового автомобиля достаточно 1 литра жидкости. Для грузовиков это значение может достигать 4 литров. Громкость может немного измениться в большую или меньшую сторону, но стоит ориентироваться на эти цифры.

Как проверить уровень


Для контроля уровня жидкости в ГУР предусмотрен расширительный бачок. Обычно он помечен значениями MIN и MAX. В зависимости от марки автомобиля надписи могут меняться, но суть не меняется – уровень масла должен быть между этими значениями.

Как пополнить

Процесс доливки прост — нужно открутить пробку расширительного бачка гидроусилителя и долить столько жидкости, чтобы она была между отметками MIN и MAX.

Основной проблемой при заливке масла в ГУР является его выбор. Хорошо, если замена еще не производилась, а в системе находится жидкость с завода производителя. В этом случае достаточно свериться с технической документацией, взять рекомендованное масло и долить до необходимого количества.


Если вы не знаете, что залито в систему, рекомендуем сразу заменить, ведь в любом случае вам придется покупать канистру жидкости для доливки.

На автомобиле ВАЗ

Перед началом самостоятельной замены жидкости в гидроусилителе (ГУР) вашего Ваз ознакомьтесь с информацией производителя о типах и марках воды, используемой в автомобиле. В большинстве моделей используется гидравлическая жидкость Pentosin CHF 11S VW52137.

Хотелось бы посмотреть, что это за процедура замена жидкости гидроусилителя руля Это непросто и не займет у вас больше часа.
Итак, приступим.
Подвешиваем переднюю часть автомобиля на домкрат и подставляем упор под передние пороги.

Затем с помощью шприца с удлинителем в виде пластиковой трубки откачиваем из бачка ГУР
отработанную жидкость. После того как в баке закончится жидкость поверните руль до упора влево. Масло снова появляется в баке. Откачиваем его и выворачиваем руль до упора вправо. Откачиваем вновь появившуюся жидкость.

ЗАМЕНА ЖИДКОСТИ ГУР ВАЗ-2110, 2111,

2112 ПРИОРА, КАЛИНА, ГРАНТА

Полная замена жидкости ГУР СЕМЕЙСТВО ВАЗ .

Как заменить

масло в ГУР (гур) ВАЗ

Подписывайтесь на группу в ВК Инстаграм

Теперь приступим к заливке гидросистемы новым маслом.В данном случае возьмем масло ГУР Castrol ATF Dex II Multivehicle. Нам нужно примерно 800 грамм.

Залейте жидкость в бачок до максимального уровня и начните прокручивать руль до упора сначала влево, потом вправо.

Теперь ненадолго заводим двигатель и глушим его. Затем снова крутим колесо. При этих операциях жидкость в бачке будет уменьшаться, не забывайте ее доливать.

В конце выполняем прокачку и удаление воздуха из гидроусилителя руля .Для этого поверните руль на заглушенной машине по 10 раз в каждую сторону. Потом то же самое при работающем двигателе.

После замены жидкости ГУР вы должны почувствовать, что руль стал крутиться намного легче
_
Есть еще один способ замена жидкости ГУР . Суть его заключается в замене старого масла на новое. Этот способ более качественный, так как можно полностью избавиться от старого масла, но при этом нового потребуется в два раза больше.

Для этой процедуры вам понадобится помощник.
1. Откачиваем жидкость из бачка ГУР;
2. Снять шланг обратки с бака и перекрыть его, например, другим шлангом с защемленным концом;
3. Надеваем на обратку еще один шланг и выводим его под машину в заранее подготовленную емкость;
4. Залить жидкость в бачок до максимального уровня, помощник запускает двигатель;
5. Как только жидкость уходит, помощник по вашему сигналу глушит двигатель;
6.Снова налейте жидкость до отметки «МАХ» и повторяйте процедуру до тех пор, пока в подготовленную емкость не польется чистая жидкость;
7. Надеваем обратно шланг обратки и доливаем жидкость ГУР до нужного уровня.

И в заключение предлагаем ознакомиться с порядком замены шлангов ГУР на автомобиле ВАЗ

.

Добавить комментарий

Ваш адрес email не будет опубликован.

2019 © Все права защищены. Карта сайта
