описание ламп и индикаторов, обозначения значков

Приборка ВАЗ 2110 практически не изменилась. Доска выводит основную информацию о состоянии бортовых систем водителю в режиме реального времени. В зависимости от комплектации, приборка старого образца имеет упрощенный дизайн, чем версии на новых автомобилях.



Отличия по комплектациям также минимальны. Машины с двигателями, где присутствует 8 клапанов или 16 идентичны. Единственная разница будет на моторах типа инжектор или карбюратор.


На самой распространенной приборке «десятки» присутствует всего 19 указателей и индикаторов. Каждый элемент ответственен за собственную часть бортового оборудования.

Спидометр и тахометр

На приведенном рисунке элементы представлены под номерами 5 и 2 соответственно. Спидометр автомобиля устроен на аналоговой схеме и работает с погрешностью 5 километров. Шкала разбита до 200 км/ч с делением в 10 единиц. На первых версиях прибор был тросовый, позднее изготовитель начал использовать электронику.

Аналогично действует и тахометр. Указатель оборотов двигателя ограничен отметкой 8000 об/мин с шагом в 500 оборотов.

Описание ламп и индикаторов

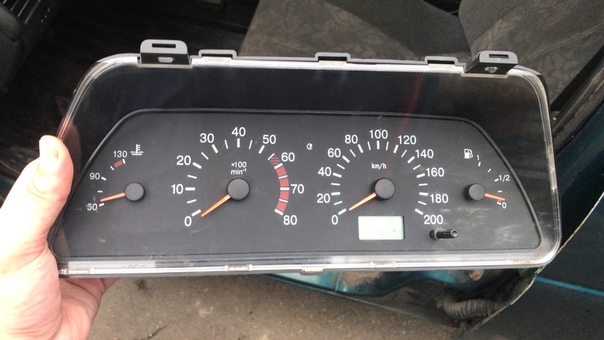

Описание индикаторов расшифровывается по номерам, отмеченным на фото:

  • 1 – стрелочный индикатор температуры охлаждающей жидкости;
  • 3-4 – контрольные лампы поворотников;
  • 6 – стрелочный указатель уровня топлива в бензобаке;
  • 7 – если индикатор горит постоянно – нужна срочная заправка;
  • 8 – если загорелся указатель – значит, включены габариты;
  • 9 – контроль состояния тормозной системы;
  • 10 – указатель работы света фар;
  • 11 – сброс суточного пробега;
  • 12 – дисплей одометра;
  • 13 — включена аварийка, работает в паре с поворотниками;
  • 14 – необходимо проверить двигатель;
  • 15 – второй дисплей, здесь выводится время и температура за бортом;
  • 16 – правильность заряда аккумулятора;
  • 17 – активирован парковочный тормоз;
  • 18 – при включении зажигания загорается, когда даешь газу исчезает;
  • 19 – стоит только на приборке, где используется карбюратор, говорит о закрытии воздушной заслонки.

Зная название каждого символа на доске, можно более комфортно эксплуатировать автомобиль.

Значки на приборной панели ВАЗ 2110: что означают

Наравне с описанием все обозначения требуют расшифровки. Знание названия индикаторов не даст полного понимания ситуации. Далее под аналогичными номерами приведена расшифровка каждого знака:

  • 3-4 – лампы обозначают включение поворотников;
  • 7 – значок бензоколонки говорит о том, что в баке осталось менее 8 литров топлива;
  • 8 – символ подтверждающий нормальную работу габаритов;
  • 9 – знак восклицания выдает неправильную работу тормозов;
  • 10 – включены габариты;
  • 13 – активирован режим аварийной остановки;
  • 14 – обнаружена критическая поломка двигателя, нужно срочное вмешательство;
  • 16 – критическое падение заряда аккумулятора;
  • 17 – лампа ручника, говорит о том, что рычаг поднят;
  • 18 – возможна протечка масла из картера двигателя;
  • 19 – символ указывает на закрытие заслонки карбюратора.

Расшифровав обозначения символов можно самостоятельно определить суть неисправности и устранить поломку.

Коды ошибок приборки

Стандартные ошибки при самодиагностике автомобиля указывают на поломку не точно. При причине простоты бортового компьютера, устройство может указать только направление, где стоит искать проблему. Расшифровка стандартных ошибок выглядит так:

  • 0 – ошибки не обнаружены – система в полном порядке;
  • 1-2 в бортовой сети превышено или слишком низкое напряжение;
  • 3 – сбои в работе поплавкового датчика в бензобаке;
  • 4/5 неисправность в цепях датчиков температуры антифриза и окружающей среды соответственно;
  • 6 – критический перегрев силовой установки, необходимо дождаться остывания антифриза;
  • 7 – недостаточно масла в картере двигателя;
  • 8 – проблема кроется в тормозной системе;
  • 9 – сел аккумулятор или деталь повреждена;
  • Е – ошибка в прошивке, нарушен пакет данных EEPROM.

При этом необходимо учитывать, что в некоторых случаях, код ошибки может быть двузначным. К примеру, если на табло высвечивается 15 – это может говорить о наличии поломок в цепях №7 и 8.


Узнав, что значит каждая ошибка, можно самостоятельно определить источник неприятности и исправить поломку.

Автор: Думанов Борис

Специализация: Закончил государственный автомобильный университет, проработал 20 лет на ГАЗ-56, сейчас езжу на жигулях.

Подробнее об авторе Калькулятор — помощник для расчета стоимости, удорожания автокредита на покупку автомобиля

Оставить отзыв

Коды ошибок приборной панели VDO

Приборная панель VDO имеет функцию самоконтроля.

При включении этого режима возможно просмотреть коды ошибок приборной панели VDO.

Не стоит путать данную опцию с ошибками инжектора, ведь эти вещи никак между собой не связаны. Честно говоря, на эти ошибки вообще лучше не обращать внимания, однако если вы всё же решили просмотреть коды ошибок приборной панели VDO, то данная статья поможет вам в этом.

Для перехода в режим диагностики, нужно зажать кнопку сброса суточного пробега одометра, расположенную в правой части приборной панели, и, не отпуская ее, повернуть ключ зажигания.

Все стрелки приборной панели начнут двигаться — это говорит о том, что включён режим диагностики приборной панели.
Нажав повторно на кнопку сброса одометра, на экране появится информация о прошивке маршрутного компьютера.

Еще одно нажатие покажет вам информацию об ошибках, которые были сохранены в памяти приборной панели.

На экране отобразятся девять дефисов (5 на первой строке и 4 на второй) если ошибок нет, а если они присутствуют, то вместо прочерка будет отображаться цифра, определяющая код ошибки.

В моем случае в памяти приборной панели сохранилась ошибка 4.

Далее я предлагаю вам расшифровку кодов ошибок приборной панели VDO.

2 — Напряжение бортовой сети автомобиля выше нормы
3 — Ошибка датчика уровня топлива
4 — Ошибка датчика охлаждающей жидкости
5 — Ошибка датчика температуры наружного воздуха
6 — Перегрев двигателя
7 — Низкое давление масла
8 — Ошибка датчика уровня тормозной жидкости
9 — Полный разряд аккумуляторной батареи

Видно, что каждый параметр связан с каким нибудь датчиком, установленным на вашем автомобиле.
Рассмотрим ошибку, сохранившуюся в памяти моей приборной панели.

4 — Ошибка датчика охлаждающей жидкости

Такая ошибка встречается у многих. Не понятно глюк это или заводская особенность, но есть версия что компьютер фиксирует работу не прогретого двигателя и считает это ошибкой.

Для удаления всех ошибок зажмите кнопку сброса суточного пробега на несколько секунд пока ошибки не сбросятся.

Теперь вам известно как просматривать коды ошибок приборной панели VDO, однако еще раз повторюсь, что не стоит серьёзно относится к этим данным.

Восклицательный знак на панели приборов ваз 2110

Звонкий голос вдаль летит

ВАЗ 2112 2001 года, объясните пожалуйста каким образом связана лампа недостаточного уровня тормозной жидкости (восклицательный знак на щитке приборов) со стартером и замком зажигания.

Провода и контакты все почистил, не помогло, с отвертки заводиться… Что за ерунда, красный желтый, ручник, колдун просится куда-то, это ваз 2110. Этот значок означает что уровень тормозной жидкости низкий или с самим датчиком не все в порядке. Обозначения на панелях приборов на всех ВАЗах практически одинаково, просто расположение по-разному.

Похожие вещи были — загоралась при торможении, периодами гасла…короче не постоянно горела. Рашит прав! Я на своей так и делаю — начала периодически включаться лампа низкого уровня тормозухи — меняю колодки. Жидкость поднимается до максимального уровня.

Также бывает, что от старости «раздуваются» тормозные шланги- и объём «ухода» тормозной жидкости тоже сильнее уходит от нормального уровня. До заводки двигателя горит постоянно, для контроля исправности лампочки, если не ошибаюсь. У другана «Чек энжин» горел на ВАЗ 2112 1,6 16 клап. то горел то пропадал.

Замок в двух положениях только ? заклинило? Может воздух остался и при нажатии на тормоза уровень уходит. 2110(вернее может только и знает ваз 2110, но о-очень плохо). Если она у тебя отказывается гореть при прокрутке стартера если ручник поднят, то это косяк. Если оно так и есть, то скорее всего дело в «кривой» установке сигналки с автозапуском.

Прикрепленные изображения

Да и откуда нам знать, все вместе они загораются только при включении зажигания, а когда одна из них загорается во время движения, становиться немного беспокойно. 6 — Уровень топлива в баке. При остатке 5-7 литров загорается жёлтая лампочка — предупреждение или значок с изображением бензоколонки.

9 — Низкий уровень тормозной жидкости, возможно она где-то подтекает

Сначала моргал, потом горел постоянно. В одной умной книге прочитал, что это индикатор износа передних тормозных колодок, поэтому забил. Ибо к колодкам никакие провода не подключенны. Или как вариант система не герметична, но тогда уровень уходил бы постоянно. Уважаемый пользователь, вы ограничены в правах на публикацию тем и комментариев в форумах (забанены).

2) Если тебя напрягает то, что при поднятии ручника не загарается лампочка парковки (Р), то это совсем другая история

Доливать нельзя — иначе при замене колодок она выльется через край. Кстати, контроль по лампочке — достаточно точный, свист специальных пластин «износа колодок» не всегда услышишь…

Визуально проверял наличие всех жидкостей в нужной пропорции под капотом? Те Михалыч давно сказал на колодки посмотреть, а ты сделал глупость и просто долила, оказала себе медвежью услугу так сказать. Все опасней и опасней стало передвигаться по дорогам вот с такими вот продвинутыми пользователями. С чем связано данное явление.

В этом случае надо проверять саму лампочку (перегорела), либо коневичёк ручника

Надо разобраться, о чём идёт речь. Как бы чувствуется, что мы говорим о разных вещах:1) Лампочка «мало тормозухи» никак не связана с положением ручника. Многие автолюбители сталкиваются с таким, казалось бы простым вопросом.

1 — Температура охлаждающей жидкости, в градусах Цельсия. 8 — Контрольная лампа включения габаритов. 13 — Контрольная лампа аварийной сигнализации — «аварийка». 14 — Check Engine, чаще обозначается таким значком — это означает неисправность в двигателе, рекомендуется остановить работу двигателя.

Этот знак показывает недостаточный уровень тормозной жидкости. Замок зажигания в сборе похоже, у ключа три положения:1) Вся электрика включена2) то самое только отключена и 3) включения стартёра. Если затянут ручник горит ((P)) вообщето, восклицательный знак-это тормозная жидкость или датчик износа тормозных колодок, некоторые его не отключают.

Загорается восклицательный знак на панели приборов. Что делать если загорелась лампа (!)

Всем привет! Сегодня хочу поднять довольно актуальную тему, которая волнует, судя по вопросам на форумах и количеству запросов в поисковиках, большое количество людей. Я хочу поговорить о таком явлении, когда при нажатии на педаль тормоза загорается восклицательный знак на панели.

Я постараюсь дать исчерпывающий ответ на данный вопрос и объяснить почему это происходит и какая поломка может быть к этому причастна. Поехали!

Начну, пожалуй, с того, что, если на панели загорелась лампа (!) это значит с тормозной системой что-то не так. Как правило данный индикатор сигнализирует о низком уровне тормозной жидкости (ТЖ) в системе. Как вы понимаете, неисправные тормоза — это не шутки, и проблему надо решать. Скажу больше, если кто не в курсе, ЭКСПЛУАТИРОВАТЬ АВТО С ГОРЯЩИМ ИНДИКАТОРОМ (!) — ЗАПРЕЩЕНО! Так как вы не знаете в чем дело и что послужило причиной появления данной ошибки на приборной панели.

В каких случаях загорается восклицательный знак?

  • Низкий уровень ТЖ.
  • Проблема в плохом контакте. Как правило речь о разъеме датчика на главном тормозном цилиндре (ГТЦ).
  • Обрыв. Проблема с проводкой или разрыв цепи.
  • Неисправен датчик уровня тормозной жидкости (ДУТЖ).
  • Что-то не так с панелью приборов.

Что делать если загорелась лампа?

  1. Первым делом необходимо проверить уровень ТЖ. Делается это просто и без каких-либо сложностей. Открываем капот и смотрим на уровень, он должен быть между отметками «MIN» и «MAX». Уровень необходимо контролировать постоянно, для тех, кто забывает это делать и существует восклицательный знак. Загорается он по сигналу датчика, который сигнализирует в том случае, когда уровень ТЖ ниже допустимого.

Кстати! Нередки случаи, когда лампочка загоралась при езде по неровностям и гасла, как только авто выезжало на более-менее ровную дорогу. Происходит это именно по той причине, что уровень «тормозухи» близок к отметке «MIN» и во время раскачивании авто датчик фиксирует низкий уровень и сигнализирует об этом на панель приборов.

  1. Если с уровнем тормозной жидкости все в порядке, необходимо проверить ДУТЖ, который располагается в бачке ГТЦ. Как это сделать, я сейчас расскажу.

2.1. Включите зажигание и убедитесь, что загорелась лампа восклицательный знак, то есть индикатор недостаточного уровня ТЖ. Она должна загореться и погаснуть если уровень в норме и датчик исправен.

2.2. Отключаем питание от датчика и смотрим на лампу, если она погасла, скорее всего, проблема с датчиком. Проверьте датчик, иногда проблема в том, что поплавок выходит из строя и опускается на дно даже при том, что уровень ТЖ в порядке.

2.3. Если после отключения питания от датчика восклицательный знак на панели продолжает гореть, скорее всего, проблема в проводке, а сам датчик рабочий. Возможно причина заключается в коротком замыкании проводки, или в чем-то еще, но так или иначе проблема будет связана с неисправностью проводки и нарушением ее целостности.

Если у вас все в порядке с датчиком уровня ТЖ, но вы хотите проверить его работу, делается это довольно просто

2.4. Нажимаем на резиновый уплотнитель на крышке бачка, таким образом вы опустите поплавок датчика на дно, при этом в исправных датчиках загорается восклицательный знак на панели.

2.5. Если индикатор не загорелся берем небольшой кусок медного провода и отключаем питание от датчика уровня тормозной жидкости. Подготовленным проводом необходимо замкнуть контакты питания датчика, то есть контакты на проводке, которая подводится к датчику, а не контакты самого датчика. При таком замыкании на панели должен появиться соответствующий сигнал о низком уровне тормозной жидкости. Если этого не произошло, скорее всего, датчик рабочий, а проблема заключается в неисправной проводке.

При неисправности датчика уровня тормозной жидкости выполните его замену, если проблема в поплавке этого датчика можно попытаться выполнить его ремонт, если неисправной оказалась проводка, замените ее или обратитесь за помощью к опытному автоэлеткрику.

Почему горит восклицательный знак на панели приборов ВАЗ-2112, что делать?

Автомобиль: ВАЗ-2112.
Спрашивает: Смирнов Сергей.
Суть вопроса: Загорелся восклицательный знак на панели приборов ВАЗ-2112, не пойму почему?

Добрый день! У меня иногда загорается восклицательный знак в кругу на панели приборов, чаще всего это происходит при торможении! Подскажите, пожалуйста, в чём может быть причина и как её решить?

Почему загорается восклицательный знак (!) на панели приборов?

В тот момент, когда автомобиль совершает торможение, тормозные цилиндры выдвигаются максимально вперёд, тем самым воздействуя на колодки. В это время цилиндры заполняются необходимым количеством тормозной жидкости, находящейся в системе, и её уровень в бачке падает. Именно по этой причине и загорается подобный восклицательный знак на панели приборов, информирующий водителя о минимальном уровне тормозной жидкости в бачке, и соответственно в системе в целом.

Видео с обзором всех контрольных ламп на ВАЗ-2112

Причины появления

При возникновении подобной индикации, в первую очередь проверяем сам датчик , который находится в бачке с тормозной жидкостью. Он представляет собой поплавок, который активно взаимодействует с тормозной жидкостью.

Для того, чтобы проверить его исправность, необходимо на заведённом двигателе, достать его из корпуса бачка и в ручную изменить положение поплавка. Если индикация на панели приборов не пропадает и никак не реагирует в зависимости от воздействия на него, значит неисправен датчик и его необходимо заменить.

Однако, если датчик исправен, возможно есть факт утечки тормозной жидкости.

Где может быть протечка тормозной жидкости?

Узнать о наличии необходимого уровня тормозной жидкости в системе очень легко, так как его видно визуально сквозь бачок тормозной жидкости. Его уровень должен постоянно находиться ближе к отметке « max », а если он существенно меньше, либо его уровень упал, значит возможна утечка.

Тормозной цилиндр

Налицо протечка переднего тормозного цилиндра

Первым делом осмотрите на наличие протечек тормозные цилиндры на всех колёсах.

Как правило, протечки чаще всего происходят на задних барабанах, ввиду их излишнего перегрева. Заметить протечку на цилиндрах не сложно, так как в случае с передним цилиндром, подтёки будут заметны на суппорте, а на заднем, она может капать прямо с барабана. Проблемы с этими элементами обычно возникают в холодное время года.

Тормозные шланги

На тормозном шланге имеются трещины.

Определить наличие разрыва или трещин в тормозных шлангах также очень легко, так как это всё видно невооружённым глазом. Чаще всего они трескаются в местах изгибов или из-за трения с соседними элементами кузова автомобиля.

Главный тормозной цилиндр

Следы тормозной жидкости хорошо видно на корпусе.

Осматривая главный тормозной цилиндр осмотрите его внешнее состояние на наличие видимых подтёков.

Основным местом, где может произойти разрыв, является уплотнительная резинка, расположенная ближе всего к вакуумному усилителю.

Расположение вакуумного усилителя тормозов и главного тормозного цилиндра

Если произойдёт протечка, то тормозная жидкость будет капать на корпус коробки переключения передач, а затем на ШРУС с левой стороны. Это легко заметить, и уже после приступить к её замене.

  • Если вы обнаружите какой-либо из вышеназванных элементов неисправным, то его необходимо сразу же заменить. Так как эксплуатация автомобиля при таких неисправностях невозможна.
  • После того, как элемент тормозной системы заменён, обязательно произведите работы по прокачке тормозов, так как в системе при проведении работ скопится воздух.

Выводы

Обратите внимание, что замена тормозной жидкости также необходима, потому, что по прошествии времени она накапливает в себе частицы воды из воздуха и работа её становится не такой эффективной.

[Закрыто] Решено: Стартер не крутит, на панели просто загорается восклицательный знак

Чтобы отправить ответ, вы должны войти или зарегистрироваться

Сообщений 18

1 Тема от 4istoff 2016-01-28 07:37:04

  • 4istoff
  • Новый участник
  • Неактивен
  • Регистрация: 2015-12-13
  • Сообщений: 85Спасибо: 7
  • Авто: Ваз 2111
Тема: Решено: Стартер не крутит, на панели просто загорается восклицательный знак

Всем привет! При попытке завести машину загорается восклицательный знак на приборке (!) и стартер не крутит((( с толкача отлично заводиться. В чем проблема? Спасибо.

2 Ответ от Slag 2016-01-28 08:03:56 (2016-01-28 08:09:29 отредактировано Slag)

  • Slag
  • Участник
  • Неактивен
  • Откуда: Днепропетровск
  • Регистрация: 2014-04-23
  • Сообщений: 146Спасибо: 43
  • Авто: 2111 1,5 16кл. 2002 г.в.
Re: Решено: Стартер не крутит, на панели просто загорается восклицательный знак

Попробуй покрутить стартер замкнув на нем контакты отверткой.
[видео]
Замеряй напряжение на аккумуляторе, может он сел..

3 Ответ от 4istoff 2016-01-28 08:26:47

  • 4istoff
  • Новый участник
  • Неактивен
  • Регистрация: 2015-12-13
  • Сообщений: 85Спасибо: 7
  • Авто: Ваз 2111
Re: Решено: Стартер не крутит, на панели просто загорается восклицательный знак

Аккум в норме, замкнуть ща попробую. Иммобилайзер не может мондить?

4 Ответ от Slag 2016-01-28 10:20:40 (2016-01-28 10:22:37 отредактировано Slag)

  • Slag
  • Участник
  • Неактивен
  • Откуда: Днепропетровск
  • Регистрация: 2014-04-23
  • Сообщений: 146Спасибо: 43
  • Авто: 2111 1,5 16кл. 2002 г.в.
Re: Решено: Стартер не крутит, на панели просто загорается восклицательный знак

При активном иммобилайзере (у меня активирован) стартер крутит, но не схватывает двигатель, так как нет связи с ЭБУ. Поэтому дело не в нем. Если с отвертки заведется, думаю стоит копать в сторону замка зажигания и проводки от него..

5 Ответ от 4istoff 2016-01-28 10:29:54

  • 4istoff
  • Новый участник
  • Неактивен
  • Регистрация: 2015-12-13
  • Сообщений: 85Спасибо: 7
  • Авто: Ваз 2111
Re: Решено: Стартер не крутит, на панели просто загорается восклицательный знак

А может стартер замерз? Блин ну в чем же дело?((

Добавлено: 2016-01-28 11:29:54

И как понять почему значок «(!)» справа на приборке загорается когда ключ в положение стартер крутишь? Потом ключ отпускаешь этот значок гаснет? Что это за хрень?

6 Ответ от Slag 2016-01-28 11:03:53

  • Slag
  • Участник
  • Неактивен
  • Откуда: Днепропетровск
  • Регистрация: 2014-04-23
  • Сообщений: 146Спасибо: 43
  • Авто: 2111 1,5 16кл. 2002 г.в.
Re: Решено: Стартер не крутит, на панели просто загорается восклицательный знак

Вобще на сколько я знаю он и должен загораться при повороте ключа в «Старт».
Почитай тут.. похожая тема: autolada.ru/viewtopic.php?t=293907&start=25

7 Ответ от lex0589 2016-01-28 11:11:06

  • lex0589
  • Новый участник
  • Неактивен
  • Регистрация: 2016-01-26
  • Сообщений: 31Спасибо: 8
  • Авто: 21102
Re: Решено: Стартер не крутит, на панели просто загорается восклицательный знак

Зачисть массу, которая от аккума на двигатель идет(толстый жгут, а лучше все почисть) и зачисть(проверь) контакты плюса на стартере. Была у меня такая хрень — виновата масса была.

8 Ответ от Admin 2016-01-28 11:28:13

  • Admin
  • Администратор
  • Неактивен
  • Регистрация: 2012-02-20
  • Сообщений: 3,257Спасибо: 624
Re: Решено: Стартер не крутит, на панели просто загорается восклицательный знак

Вобще на сколько я знаю он и должен загораться при повороте ключа в «Старт».
Почитай тут.. похожая тема: autolada.ru/viewtopic.php?t=293907&start=25

лучше вот http://xn--80aal0a.xn--80asehdb/do-my-s … rutit.html
схема и таблица для всех автомобилей одинаковая

9 Ответ от 4istoff 2016-01-28 16:23:07

  • 4istoff
  • Новый участник
  • Неактивен
  • Регистрация: 2015-12-13
  • Сообщений: 85Спасибо: 7
  • Авто: Ваз 2111
Re: Решено: Стартер не крутит, на панели просто загорается восклицательный знак

Кое что выяснил. Провода и контакты все почистил, не помогло, с отвертки заводиться. От минусовой клеммы акб идут два провода толстый на двиг и тонкий на кузов, так вот если тонкий от кузова открутить, то стартер начинает крутить, но тачка не заводиться, даже не схватывает. прикрутил обратно опять все как и было восклицательный знак на приборке и тишина((

10 Ответ от Slag 2016-01-28 16:28:16

  • Slag
  • Участник
  • Неактивен
  • Откуда: Днепропетровск
  • Регистрация: 2014-04-23
  • Сообщений: 146Спасибо: 43
  • Авто: 2111 1,5 16кл. 2002 г.в.
Re: Решено: Стартер не крутит, на панели просто загорается восклицательный знак

А при повороте ключа, когда восклицательный знак горит подсветка приборки и остальные лампочки тускнеют?

11 Ответ от 4istoff 2016-01-28 16:38:23

  • 4istoff
  • Новый участник
  • Неактивен
  • Регистрация: 2015-12-13
  • Сообщений: 85Спасибо: 7
  • Авто: Ваз 2111
Re: Решено: Стартер не крутит, на панели просто загорается восклицательный знак

12 Ответ от Денис Артюхов 2016-01-28 17:46:26

  • Денис Артюхов
  • Местный
  • Неактивен
  • Откуда: Пенза
  • Регистрация: 2015-10-21
  • Сообщений: 1,391Спасибо: 279
  • Авто: Ваз 21124
Re: Решено: Стартер не крутит, на панели просто загорается восклицательный знак

(!) знак и должен гореть, когда стартер крутит. А если он будет гореть после того, как заведётся, то это уже тормозуха ушла. Или колодки передние стёрлись, если там датчик стоит.

13 Ответ от 4istoff 2016-01-28 22:17:20

  • 4istoff
  • Новый участник
  • Неактивен
  • Регистрация: 2015-12-13
  • Сообщений: 85Спасибо: 7
  • Авто: Ваз 2111
Re: Решено: Стартер не крутит, на панели просто загорается восклицательный знак

Ребят так что думаете?

Кое что выяснил. Провода и контакты все почистил, не помогло, с отвертки заводиться. От минусовой клеммы акб идут два провода толстый на двиг и тонкий на кузов, так вот если тонкий от кузова открутить, то стартер начинает крутить, но тачка не заводиться, даже не схватывает. прикрутил обратно опять все как и было восклицательный знак на приборке и тишина((

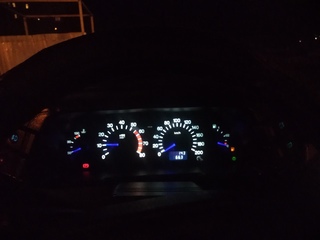

Панель приборов Ваз 2110 – описание кнопок ламп индикаторов

Панель приборов Ваз 2110, как и в любом автомобиле как импортного, так и российского производства обязана определять общее состояние автомобиля, и должна показывать всю информацию о: количестве топлива, температуры двигателя и наличие (количества) смазочных элементов двигателя.

Кроме выше перечисленных данных Вазовская панель приборов на дисплее выдает все ошибки (текучие неисправности)автомобиля.

Далее в статье я дам вам полное описание приборной панели Ваз 2110 и расскажу вам про описание кнопок, ламп, световых индикаторов, расскажу вам о распространенных ошибках, которые могут появиться у вас на дисплее в пути.

Описание кнопок приборной панели ВАЗ 2110

Ну и сразу перейдем к описанию кнопок на приборной панели ВАЗ 2110.

Панель приборов автомобиля ВАЗ 2110 – на стрелках отмечены кнопки расположенные на ней

Как видно из скриншота на панели приборов ВАЗ 2110 расположены всего 4 кнопки – давайте перейдем к их описанию.

  1. Кнопка включения/ выключения передних противотуманных фонарей.
  2. Включение/выключение наружнего освещения.
  3. Обогрев заднего стекла
  4. Кнопка включения/ выключения задних противотуманных фонарей.

Кроме кнопок находящихся на приборной панели, есть и другие, которые находятся под печкой, рядом с магнитолой в салоне. Давайте узнаем их функции:

Панель приборов ВАЗ 2110 – описание кнопок рядом с печкой

Многие владельцы ВАЗ 2110 задаются вопросом – а зачем нужны эти самые 4 кнопки, которые находятся на приборной панели под печкой. Ответ покажется вам довольно банальным:

Данные кнопки на самом деле не играют ни какой функции, я думаю инженеры, работающие над десяткой, хотели добавить в автомобиль электрические стеклоподъемники, но по каким то причинам забыли этого сделать.

Ладно, это была шутка! На самом, деле эти кнопки отвечают за следующие:

  1. Включение/выключение рециркуляции
  2. Кнопка установки дополнительного оборудования (например стеклоподъемников)
  3. Включение/выключение аварийной световой сигнализации
  4. Кнопка установки дополнительного оборудования (например стеклоподъемников)

Описание индикаторов и ламп на панели приборов ВАЗ 2110

Ну, что же, посмеялись, теперь перейдем к основному: описание индикаторов и ламп на панели приборов ВАЗ 2110.

Все выше описанные индикаторы (кроме индикаторов поворота и включения дальнего света фар) несут предупреждающий характер. В случае если они загораются, то в системе автомобиля возникла проблема.

Информационные индикаторы панели приборов ВАЗ 2110

Все информационные индикаторы системы автомобиля ВАЗ 2110 обозначаются стрелками вот они на фото:

Информационные индикаторы приборной панели Ваз 2110
  1. Наличие и температура охлаждающей жидкости
  2. Тахометр(показывает количество оборотов двигателя, незабываем умножать на 100)
  3. Спидометр (показывает скорость движения автомобиля. Здесь умножать ничего не надо.
  4. Данный дисплей показывает общий/дневной пробег автомобиля.
  5. Индикатор наличия масла в двигателе.

Как видите панель приборов ВАЗ 2110 не такая и сложная для изучения. Но очень часто возникают ситуации когда на приборной панели появляются ошибки. Давайте сейчас рассмотрим эти ошибки более подробно.

Ошибки отображаемые на приборной панели ВАЗ 2110 и способы их устранения.

Для примера я возьму скриншот с индикаторами приборной панели, который я уже показывал в рамках данной статьи.

Ошибки и способы их устранения отображаемые на приборной панели ВАЗ 2110
  1. В случае если загорается индикатор наличия масла в топливе, рекомендуем вам его проверить. Для этого откройте капот автомобиля и посмотрите на шуп. Если он в по уровню масле, то скорее всего отошла фишка, в самой панели приборов.
  2. У вас загорелся индикатор стояночного тормоза (ручного), скорее всего проблема в обрыве тросика.
  3. Индикатор подзарядки аккумуляторной батареи показывает вам ошибки связанные с генератором. В случае если он загорелся рекомендую проверить вам ремень генератора (на обрыв). В общем данный значок на панели приборов показывает неисправность цепи электрической системы автомобиля.
  4. Неисправность двигателя (Check Engine), говорит вам о нестабильной работе двигателя.
  5. Дополнительный индикатор исправности работы двигателя
  6. Включение левого поворота – информационный индикатор
  7. Включение правого поворота– информационный индикатор
  8. Индикатор дальнего света фар– информационный индикатор
  9. Данный индикатор показывает наличие уровня тормозной жидкости. В случае возникновения неисправности проверьте наличие ТЖ в вашем автомобиле.
  10. Данный индикатор показывает наличие топлива. В случае если он загорелся в баке у вас осталось примерно 5 литров бензина. Рекомендую вам заправится.

Коды неисправностей ваз 2110 инжектор 16 клапанов. Диагностика ВАЗ Самому?! – Это просто! Коды бортового компьютера и их значение

Для проведения полноценной диагностики нужно знать коды ошибок ВАЗ 2114 и 2115. Это облегчит поиск проблемы. По сути, не зная расшифровки, затевать диагностику не имеет смысла. Получив на руки результат в виде набора цифр, вы только почешете макушку, а проблема останется неизвестной.

Как правило, код ошибки одинаков для одного типа контроллеров. На нескольких схожих моделях может устанавливаться одинаковый бортовой компьютер. Одинаковые контроллеры с 14 и 15 моделью также имеют Ваз 2113 и Самара-2.

Информация об установленном контроллере имеется в технических документах вашего автомобиля. Также об этом информацию можно найти в интернете. В любом случае, перед тем как проводить диагностику, найдите подробный список ошибок.

Наиболее частые показания

Коды ошибок ВАЗ 2114 и 2115, бывают двух типов. Одни встречаются часто. Другие несколько реже. Для начала перечислим наиболее распространенные показания:

  • Р1602 — говорит о проблемах с контроллером двигателя. Встречается достаточно часто. Лечится заменой проблемного узла;
  • (-Р0343) — отказ датчика положения коленчатого вала или его нестабильная работа;
  • Р0217 — может говорить о двух неисправностях. Первая это необходимость замены моторного масла, вторая перегрев двигателя.
    Эти проблемы возникают чаще всего. Но на самом деле кодов ошибок намного больше.

Другие комбинации

Описанные выше ошибки не единственные. И на практике можно встретить большое количество разнообразных кодов:

  • Р0101-Р0103 эти коды связаны с датчиком расхода топлива. Чаще всего требуется замена прибора;
  • Р0116-Р0118 — . Возможна проблема с проводкой, поэтому сначала желательно проверить цепь питания на датчик;
  • Р0112-Р0113 такой код возникает при неисправности датчика указывающего температуру впускаемого воздуха. Часто возникает при коротком замыкании в проводке;
  • Целый ряд ошибок (Р2122, Р2138,Р0222, Р2123, Р0223) сообщает о проблемах с контролем положения акселератора;
  • Р0130-Р0134 — следует заменить датчик уровня кислорода в смеси. Перед этим проверяют состояние проводки, дающей питание этому датчику;
  • Р0201-Р0204 — проблемы с форсунками. Возможен засор или замыкание. Обязательно проверьте провода подающие питание на них;
  • Р0136-Р0140 , такие коды говорят о неисправности в датчиках, контролирующих образование смеси в системе впрыска;
  • Р0326-Р0328 — поломка прибора фиксирующего детонацию. Изредка может появляться при отказе блока управления двигателем;
  • Р0351-Р0352, Р2301, Р2304 все эти показания говорят о неверной работе катушек зажигания, обычно при этих ошибках двигатель троит;
  • Р0691-Р0692 — отказ первого реле вентилятора, работающего в охлаждающей системе;
  • Р0485 — ошибочный сигнал напряжения, поступающий с вентилятора охлаждения;
  • Р0693-Р0694 , произошел отказ второго реле охлаждающей системы. При такой поломке возможно закипание антифриза и перегрев двигателя. Во избежание более сложной поломки нужно устранить проблему;
  • Р0422 произошел отказ нейтрализатора, требуется замена узла;
  • Р0560-Р0563 — нарушенное напряжение в бортовой сети, проверяется состояние аккумулятора;
  • Р0627-Р0629 — ошибочный сигнал с датчика бензонасоса. Если при этом двигатель заводится, то проблема в датчике. Неисправность самого бензонасоса делает невозможным запуск мотора.
Это самые основные коды ошибок. Более подробную информацию можно найти в файле, обычно идущем в комплекте с программой для диагностики. Все выявленные поломки следует устранить. После чего производится сброс ошибок и выполняется повторная проверка.

Сброс ошибок . Для обнуления показаний контроллера следует отключить его от питания. Для этого нужно заглушить двигатель, выключив зажигание. После чего снимается плюсовая клемма с аккумулятора, спустя 10-15 секунд она снова ставится на место. Все ошибки сброшены. Можно завести двигатель и провести контрольную диагностику.

Другие методы диагностики

Если нет под рукой сканера или ноутбука, то можно провести мини-диагностику. Для этого нужно зажать кнопку одометра (находится на приборной панели). Одновременно с этим включается зажигание. После чего кнопка отпускается. Стрелки приборов при этом начинают скакать. Далее однократно нажимается на одометр. На дисплее покажется номер прошивки. Следует еще раз зажать и отпустить кнопку.

Так вы сможете увидеть двузначный код ошибки. Правда, нужно отметить, что далеко не все неисправности можно диагностировать таким способом. Поэтому это не заменит полноценную диагностику.

Заключение . Проблемы с управлением двигателем не редкость. Поэтому навык самостоятельного диагностирования проблем окажется не лишним. Для этого нужно знать коды ошибок ВАЗ 2114 и 2115. Также понадобится сканер или ноутбук с установленной программой. С использованием этого оборудования сложностей обычно не возникает.

Многие отечественные автомобили оснащаются бортовыми компьютерами, которые значительно облегчают поиск и выявление неисправностей при помощи кода. Возможность диагностики и самодиагностики на ВАЗ 2115 появилась с началом установки инжекторного двигателя на 8 клапанов.

[ Скрыть ]

Диагностика автомобиля

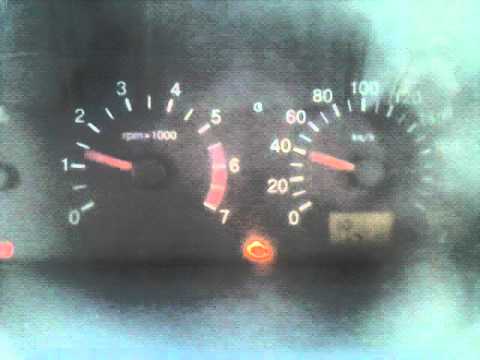

Появление на комбинации приборов горящей лампы «Check Engine» сигнализирует водителю о возникновении проблемы в электрике автомобиля. Нужно понимать, что проверка транспортного средства своими руками и на СТО может дать разные результаты. Специальное оборудование, имеющееся у профессионалов, позволит более точно обнаружить неисправности.

Самостоятельная диагностика

На ВАЗ 2115 владелец может сделать самостоятельную диагностику и узнать, какие ошибки хранятся в памяти блока управления двигателя. Процедура проводится путем вызова кодов неисправностей на приборной панели или с помощью диагностического адаптера.

Для проведения диагностирования на электронной панели приборов необходимо выполнить определенную последовательность действий:

  1. Сесть в автомобиль на место водителя, вставить ключ в замок зажигания и нажать клавишу сброса суточного пробега, имеющуюся на комбинации приборов.
  2. Повернуть ключ замка в положение включения зажигания.
  3. Отпустить клавишу, запустив процесс самодиагностики. Визуально это будет выглядеть как включение подсветки, всех сигнальных ламп, возможных символов на жидкокристаллических экранах и тест приборов (стрелки будут ходить через всю шкалу в оба конца).
  4. Повторно нажать клавишу и отпустить. Второе нажатие выводит на экран, расположенный под спидометром, версию программного обеспечения комбинации приборов (надпись вида Uer х. х).
  5. Произвести еще одно нажатие на клавишу, после которого на экран будут выведены имеющиеся в памяти ошибки.

Комбинация приборов ВАЗ 2115, клавиша расположена в правой части спидометра

Водитель может делать самодиагностику на электромеханической панели и блоке управления «Январь-4» по следующей последовательности:

  1. Выключить зажигание.
  2. Открыть крышку диагностического разъема, расположенную на центральной консоли.
  3. Соединить контакт В с минусовой клеммой аккумулятора (с кузовом). Для этого подходит контакт А, подключенный к картеру двигателя.
  4. Включить зажигание. Лампа «Check Engine» вспышками выдаст код 12, который означает начало диагностики. Подача световых сигналов выглядит следующим образом — длинная вспышка, затем пауза (около 2 секунд), две короткие вспышки, длинная пауза (около 3 секунд). Подача сигнала 12 выполняется три раза. Если сигнал не подается, значит система диагностики неактивна или неисправна. После этого лампа «Check Engine» будет вспышками перечислять ошибки, имеющиеся в памяти. Каждый код повторяется по три раза. Если в памяти ошибок нет, то будет продолжаться передача кода 12.

Для чтения ошибок контроллеров применяется специальный адаптер K-Line, который при помощи коннектора подключается к диагностическому разъему. Этот разъем располагается на центральной консоли за пластиковой заглушкой (ниже прикуривателя и пепельницы). На адаптере имеется шнур с разъемом USB на конце, который подключается к любому ноутбуку. На устройстве должна быть установлена специальная программа для чтения и сброса ошибок (OpenDiagFree версии 1.4 или 1.6).

Процедура считывания ошибок довольно простая, необходимо:

  1. Проверить уровень технологических жидкостей.
  2. Открыть крышку разъема и включить зажигание.
  3. Подключить адаптер или сканер к гнезду диагностики.
  4. Запустить программное обеспечение на ноутбуке.
  5. Просмотреть имеющиеся ошибки в диалоговом окне программы.
  6. Расшифровать коды при помощи интерфейса программы или таблицы расшифровки.
  7. Устранить причины неисправностей и провести повторную диагностику.

Значение и расшифровка кодов

При самодиагностике ВАЗ 2115 с инжектором на приборном щитке будут показаны только цифры или вспышки, которыми зашифрована ошибка. При считывании кодов неполадок с электромеханической комбинации приборов необходимо записать число вспышек и рассчитать по ним номера ошибок. Их назначения можно расшифровать по специальному списку. Большинство таких неисправностей устраняются самостоятельно путем замены отказавших датчиков.

Коды самостоятельной диагностики

При выполнении диагностики необходимо учитывать, что цифра на экране может обозначать две просуммированные ошибки. Например, 9 показывает на наличие двух неисправностей — под номером 1 и 8.

Числовая комбинацияРасшифровка
1Проблема в работе ЭБУ
2Некорректные данные от датчика уровня топлива
4 или 8Проблемы с питанием сети
12Неисправность цепи лампы ошибки на комбинации приборов
13Нет сигнала от лямбда-зонда
14 или 15Неверные данные от датчика температуры
16 или 17Проблемы с питанием сети, необходимо проверять наличие замыканий
19Ошибка датчика положения вала двигателя
21 или 22Ошибка датчика дросселя
23 или 25Неправильная работа датчика температуры воздуха на впуске
24Неисправен датчик скорости
27 или 28Нет сигнала от лямбда-зонда
33 или 34Отсутствуют данные о расходе воздуха
35Неисправен датчик контроля холостого хода
42Проблема с цепью управления зажиганием
43Отказ датчика детонации
44 или 45Нарушение состава смеси
51 или 52Ошибки работы памяти ЭБУ
53Ошибка датчика настройки СО (устанавливался на машины без нейтрализатора)
54Датчик октан-корректора (устанавливался на машины без нейтрализатора)
55Нарушение состава смеси
61Выход из строя лямбда-зонда


Пример появления ошибки 14 на панели

Таблица расшифровки кодов по вспышкам, высчитанным при диагностике.

Код ошибкиКомбинация вспышекРасшифровка
12Длинная-пауза-две короткихНеисправность диагностической цепи
14Длинная-пауза-четыре короткихНеисправность датчика температуры двигателя
15Длинная-пауза-пять короткихАналогично
16Длинная-пауза-шесть короткихНенормативное высокое напряжение сети
17Длинная-пауза-семь короткихНенормативное низкое напряжение сети
19Длинная-пауза-девять короткихОтказ датчика положения коленчатого вала
21Две длинных-пауза-одна короткаяНекорректные данные от датчика положения дроссельной заслонки
22Две длинных-пауза-две короткихАналогично
24Две длинных-пауза-четыре короткихНеполадка с датчиком скорости движения
27Две длинных-пауза-семь короткихПоломка лямбда-зонда
28Две длинных-пауза-восемь короткихАналогично
33Три длинных-пауза-три короткихНеобходимо проверить расходомер воздуха
34Три длинных-пауза-четыре короткихАналогично
35Три длинных-пауза-пять короткихОбороты холостого хода вне поля допуска
43Четыре длинных-пауза-три короткихНет сигнала от датчика детонации
51Пять длинных-пауза-одна короткая
52Пять длинных-пауза-две короткихОшибка в контроллере
53Пять длинных-пауза-три короткихОшибка запоминающего устройства в блоке
61Шесть длинных-пауза-одна короткаяОтсутствие сигнала от иммобилайзера

Полученные данные позволяют быстро найти неисправный элемент и произвести устранение причины ошибки.

На видео от канала Гараж показано проведение диагностики на ВАЗ 2115 с помощью сканера и ноутбука.

Ошибки контроллеров

Наиболее часто встречающиеся при диагностике ошибки контроллера указаны в таблице.

Номер ошибки в программеРасшифровка
Р 0030-0038, 0141Неисправность системы подогрева лямбда-зондов
Р 0102 и 0103Некорректный сигнал от датчика подачи воздуха
Р 0112 и 0113Ошибка в данных от датчика температуры воздуха на впуске
Р 0115-0118 и 0217Проблемы с определением температуры двигателя или перегрев
Р 2122 и 2123, 0222 и 0223, а также 2138Некорректный сигнал от педали газа и датчика положения дросселя
Р 0171-0172Неверные параметры смеси
Р 0201-0204Неисправность форсунок (для каждого цилиндра свой код)
Р 0261-0272Проблемы с управлением форсунками
Р 0130-0134Проблемы с функционированием лямбда-зонда до нейтрализатора
Р 0136-0140Проблемы с функционированием лямбда-зонда после нейтрализатора
Р 0300Многократные пропуски зажигания
Р 0301-0304Пропуски зажигания по цилиндрам
Р 0326-0328Отказ датчика детонации
Р 0351-0352, 2301 и 2304Контроль работы катушек зажигания
Р 0422Выход из строя нейтрализатора
Р 0691-0692 и 0693-0694Отказ первого и второго реле пуска вентилятора системы охлаждения
Р 0560-0563Проблемы с питанием электросети
Р 0627-0629Указывают на некорректную работу цепи управления бензонасосом
Р 1602Неисправность в контроллере управления параметрами работы двигателя

Сброс ошибок

После самостоятельной диагностики, выяснения причины проблемы и исправления поломки, ошибки можно сбросить.

Для этого следует зайти в меню просмотра ошибок, нажать клавишу сброса одометра и выждать несколько секунд. На экране загорится цифра 0 — ошибка сброшена. При этом данные о неполадках сохраняются в памяти блока и их нужно удалить. Если оставить, то на комбинации приборов будет гореть лампа «Check Engine». Кроме того, при самодиагностике могут быть прочитаны не все ошибки электрической системы, процедура удаления ошибок покажет — нужен ли более детальный анализ электроники автомобиля.

Для сброса ошибки необходимо выполнить следующее:

  1. Включить зажигание.
  2. Открыть капот и снять отрицательную клемму с аккумулятора. Выждать приблизительно минуту, подключить провод обратно и закрыть капот.
  3. Отключить зажигание.
  4. Включить заново зажигание и запустить двигатель. Значок «Check Engine» может загореться на короткое время и погаснуть.

Если символ продолжает гореть, значит в автомобиле имеется постоянная проблема с каким-то датчиком или проводкой. Выяснить ее можно только при помощи специального сканера. Необходимо провести дополнительную диагностику, чтобы определить проблемный узел. Затем произвести ремонт и скинуть имеющиеся ошибки при помощи компьютерной программы диагностики ЭБУ.

Сброс ошибок на машинах с электромеханической комбинацией приборов осуществляется отключением минусовой клеммы аккумулятора от бортовой сети на 10 секунд. Зажигание при этом должно быть выключено.

Наличие бортового компьютера на автомобиле позволяет вовремя идентифицировать неисправности, принять соответствующие меры до того, как поломка стала серьезной и дорогой в устранении.

Здесь главное уметь правильно считывать коды ошибок при диагностике ВАЗ 2114 . Не все понимают, на что именно указывает автомобиль, выдавая те или иные обозначения. Потому сегодня мы постараемся рассказать про самые распространенные коды ошибок, и отметим, что каждый из них означает.

Самодиагностика

Сразу отметим, что результат диагностики своими руками в условиях собственного гаража и на специализированных автосервисах — несколько разный. Станции технического обслуживания имеют в своем распоряжении все необходимое оборудование, с помощью которых вычисляется максимальное количество кодов ошибок с бортового компьютера вашего автомобиля.

Самодиагностика своими собственными руками позволит добиться определенного положительного результата. Но увы, обнаружить все ошибки получается в крайне редких случаях.

Нюансы самостоятельной диагностики

Показания при самодиагностике и обращении на специализированные СТО будут разные, коды ошибок высвечиваются также иначе. Потому рассмотрим сегодня два варианта.

Вовсе не обязательно использовать бортовой компьютер, чтобы диагностировать неполадки в работе машины. Не все владельцы ВАЗ 2114 знают об этом методе, потому расскажем о нем обязательно.

Заключается он в следующих действиях.

  1. Присядьте на водительское кресло и зажмите кнопочку одометра.
  2. Затем поверните ключ зажигания в первое положение.
  3. Отпустите кнопку одометра. После этого стрелки начнут бегать.
  4. Еще раз зажимайте кнопку и отключайте. Это позволит увидеть, какая версия прошивки используется в вашем случае.
  5. В третий раз зажмите, а потом отпустите кнопку. Так вы увидите коды, свидетельствующие о наличии тех или иных ошибок в работе авто.

Поскольку это не специализированное оборудование, коды будут представлены в данном случае в виде двухзначных обозначений, а не четырехзначных.

Рассмотрим теперь самые популярные ошибки, которые встречаются при подобной диагностике, и разберемся, что какой код означает. Даже без бортового компьютера можно обнаружить неисправности на ВАЗ 2114 по кодам одометра.

Предлагаем ознакомиться с ними по таблице.

Код Описание
1Неполадки в микропроцессоре
2Имеются проблемы в цепи датчика указателя уровня топлива в баке.
4В электросети наблюдается слишком высокое напряжение
8Напряжение слишком низкое
13От датчика кислорода не идет сигнал
14Уровень сигнала датчика температуры охлаждающей жидкости очень высокий
15Уровень сигнала датчика температуры охлаждающей жидкости очень низкий
16В бортовой сети наблюдается слишком высокое напряжение
17Очень низкое напряжение в бортовой сети
19От датчика положения коленчатого вала идет неправильный сигнал
24Неисправен датчик скорости автомобиля
41Датчик фаз отправляет неправильные сигналы
51Обнаружены неполадки в работе постоянного запоминающего устройства
52Обнаружены неполадки в работе оперативного запоминающего устройства
53Не работает СО-потенциометр
61Не работает датчик лямбда-зонда

Важно принимать во внимание тот факт, что ошибки могут складываться. К примеру, если у вашего автомобиля имеются неисправности, обозначающиеся кодом 4 и 1, прибор одометр покажет цифру 5.

Плюс ко всему, все коды неисправностей будут храниться в памяти, пока вы сами вручную их не сбросите. Для этого нужно отключить клеммы от аккумулятора, держа при этом зажигание включенным, подождать несколько секунд и подключить обратно. Не забудьте это сделать, особенности, если собираетесь ехать на диагностику на СТО. Они найдут эти ошибки и будут их устранять, хотя на деле вы уже все сделали ранее сами. Платить лишние деньги? Нет, не стоит.

Коды бортового компьютера и их значение

Теперь поговорим о распространенных кодах ошибок, которые можно выявить путем диагностики бортового компьютера вашего ВАЗ 2114. Следует учитывать, что речь идет об электронике, которая также порой способна работать некорректно. Но, как показывает практика, в подавляющем большинстве случаев коды ошибок на бортовом компьютере соответствуют реальным проблемам на автомобиле.

Изучать каждую ошибку невероятно долго. Потому в данной таблице мы собрали наиболее распространенные, с которыми владельцы ВАЗ 2114 встречаются регулярно.

Коды Описание проблемы
0102, 0103Неправильный уровень сигнала датчика массового расхода воздуха.
0112, 0113Неверный сигнал датчика температуры впускного воздуха. Требуется его замена
0115 — 0118Неправильный сигнал датчика температуры охлаждающей жидкости. Требуется его замена
0122, 0123Помехи или неверный сигнал от датчика контроля положения дроссельной заслонки. Рекомендуется заменить датчик
0130, 0131Не работает датчик кислорода
0135 — 0138Не работает устройство для нагрева датчика кислорода. Требуется замена
0030Зафиксированы поломки в работе или обрыв в цепи управления нагревателя датчика кислорода до нейтрализатора.
0201 — 0204В цепи управления форсунками обнаружен обрыв
0300Выявлены случайные или постоянные пропуски зажигания. Машина может не сразу завестись
0301 — 0304В цилиндрах двигателя обнаружены пропуски зажигания
0325В цепи устройства детонации произошли сбои
0327, 0328Датчик детонации вышел из строя. Требуется его замена
0335, 0336Обнаружена неисправность датчика положения коленчатого вала. Устройство требуется заменить
0342, 0343Вышел строя датчика фаз. Устройству требуется замена
0422Неисправен нейтрализатор
0443 — 0445Не работает клапан продувки адсорбера. Требуется замена устройства
0480Не работает вентилятор охлаждения. Требуется замена устройства
0500, 0501 , 0503, 0504Вышел из строя датчик скорости. Устройство подлежит замене
0505 — 0507Регулятора холостого хода работает со сбоями, которые влияют на количество оборотов (более низкие или более высокие). Обнаружение такой ошибки свидетельствует о необходимости замены регулятора
0560, 0562, 0563Наблюдаются сбои в подаче напряжения сети. Нужна более тщательная диагностика, которая выявит точные необходимые для замены участки в цепи.
0607Канал детонации не работает
1115Цепь нагрева датчика кислорода работает с перебоями
1135В цепи нагрева датчика кислорода был замечен обрыв, возможно, произошло короткое замыкание. Датчик подлежит замене
1171, 1172Уровень газа потенциометра не соответствует норме
1500Обнаружен обрыв в цепи управления устройства бензонасоса
1509Электрическая цепь управления элементом холостого хода перегружена.
1513, 1514Бортовым компьютером был зафиксирован обрыв в цепи устройства холостого хода.
1541Произошел обрыв в цепи управления реле бензонасоса
1570Антипробуксовочная система получила обрыв в цепи
1600Данные об антипробуксовочной системе не поступают на бортовой компьютер
1602Является одним из наиболее встречаемых кодов при диагностике БК на неисправности. Означает пропадание напряжения бортовой сети на электронном блоке управления
1606, 1616, 1617Обнаружена поломка датчика определения неровного дорожного полотна
1612Обнаружена неисправность сброса электронного блока управления
1620Неполадки в работе постоянного запоминающего устройства
1621Поломка оперативного запоминающего устройства.
1689В том случае, если при диагностике появился эта комбинация цифр, бортовой компьютер может показывать неверные коды ошибок.
0337, 0338Ошибки в функционировании элемента контроля положения коленчатого вала либо обрыв в цепи.
0481Сломался второй вентилятор системы охлаждения. Устройство требует замены
0615 — 0617В цепи реле стартера обнаружены обрывы или короткое замыкание
1141Вышло из строя устройство нагрева первого после нейтрализатора датчика кислорода
230Реле бензонасоса вышло из строя и не подлежит ремонту. Устройство необходимо в ближайшее время заменить
263, 266, 269, 272Эти коды обозначают поломку драйвера первой, второй, третьей либо четвертой форсунок — нужна замена элементов.
640Данная комбинация свидетельствует об обрыве в цепи лампы CheckEngine

Благодаря оснащению отечественных автомобилей бортовыми компьютерами автовладельцам стало проще искать неисправности в работе машин. Для выявления проблемы человеку достаточно провести диагностику, которая покажет коды ошибок. Этот материал позволит узнать, какие могут произойти ошибки ВАЗ 2114 и как с ними бороться.

[ Скрыть ]

Самодиагностика автомобиля

Прежде чем приступить к расшифровке кодов ошибок бортового компьютера на ВАЗ 2114 и 2115, расскажем о самодиагностике. Необходимо учитывать, что проверка транспортного средства самостоятельно и с применением специального оборудования на СТО может дать разные результаты. Оборудование, имеющееся у профессионалов, позволит более точно обнаружить неисправности, чем диагностика проблем с помощью приборной панели. Комбинации поломок также будут различные. Тем не менее самодиагностика неисправностей восьмиклапанной «четырки» — дело полезное.

Как посмотреть и узнать о поломках, которые зафиксировал блок управления самостоятельно:

  1. Сначала необходимо сесть на водительское кресло и зажать кнопку одометра на спидометре.
  2. Затем вставьте ключ в замок зажигания и установите его в первое положение.
  3. После поворота ключа надо отпустить зажатую кнопку. Это приведет к быстрому движению стрелок на спидометре, тахометре и других датчиках.
  4. Затем надо еще раз нажать на клавишу одометра и отпустить ее. На приборке появится надпись с версией прошивки.
  5. После третьего нажатия на кнопку одометра на дисплее начнут загораться коды ошибки ВАЗ 2114.

Как самостоятельно сбросить ошибки

После самодиагностики ошибок и устранения их причин на карбюраторном или инжекторном двигателях, на штатной панели может остаться сообщение о неисправности. Если проблема была удалена, это означает, что кодовая комбинация осталась в памяти. Описание неисправностей рассмотрим ниже, а сейчас расскажем, как убрать код из памяти. Для удаления после тестирования приборки, когда покажутся ошибки ВАЗ 2114, сами коды необходимо записать. После этого еще раз нажимается кнопка сброса суточного пробега, это позволит удалить неисправность из памяти блока управления.

Сброс ошибки «Check Engine»

Часто бывает такое, что панель приборов 2114 8 либо 16 клапанов выдает ошибку чека — неисправности двигателя, горит оранжевый значок. Самодиагностика не всегда позволяет точно проверить и определить, как исправить такую проблему. Чтобы устранить неисправность и найти решение, следует выполнить более детальную диагностику авто с помощью компьютера и дополнительного оборудования. Возможно, при диагностике неизвестная ошибка показывает неполадки в работе микропроцессора, бортовой сети или датчиков. После устранения проблемы чек может остаться.

Индикатор «Check Engine» сообщает о проблеме в работе мотора

Как скинуть код поломки:

  1. Сначала включите зажигание, двигатель авто при этом заводить не надо.
  2. Затем откройте капот. Гаечным ключом ослабьте болт на отрицательной клемме аккумуляторной батареи.
  3. Подождите около одной минуты, после чего клемму АКБ необходимо поставить на место.
  4. Закройте капот и отключите зажигание.
  5. После этого опять включите его и заведите мотор автомобиля. Если чек остался, то он должен сам погаснуть через какое-то время. Если приведенная инструкция не сработала и способ устранения не помог, то необходимо искать причину проблемы и устранять ее.

Значение и расшифровка кодов ошибок

Для чтения неисправностей сначала рассмотрим список с таблицей ошибок UEr, которые выдает самодиагностика (автор видео — Иван Васильевич).

НомерОписание
1Неполадки в функционировании микропроцессора.
2Самодиагностика ВАЗ 2114 зафиксировала неполадки в работе электропроводки контроллера указателя уровня горючего. Возможен слишком высокий или низкий уровень сигнала, поступающего с датчика. Необходимо протестировать контроллер и прозвонить проводку.
4Повышенное напряжение в бортовой сети.
8Пониженное напряжение. Что делать: в этом и в предыдущем случае подлежит проверке аккумуляторная батарея и генератор.
12Неполадки в работе диагностической цепи индикатора на приборной панели.
13Блок управления не может определить сигнал, поступающий с кислородного контроллера.
14С контроллера температуры хладагента поступает повышенный сигнал.
15Проблема в работе ДТОЖ () — бортовой компьютер фиксирует пониженный уровень сигнала.
16В проводке авто повышенное напряжение.
17Сниженное напряжение в проводке.
19Зафиксированы проблемы в работе ДПКВ (). На блок управления подается некорректный сигнал.
21Проблемы в работе контроллера ДПДЗ (датчика положения дросселя). Возможны неполадки в работе дросссельной заслонки. Проверяйте цепь подключения и датчик.
22С ДПДЗ подается пониженный сигнал.
23Контроллер температуры всасываемого воздуха подает повышенный сигнал.
24Возникли проблемы в работе скоростного контроллера. Его отказ можно диагностировать по неработающему спидометру.
25Пониженный сигнал с контроллера температуры поступающего воздуха.
27,28Некорректный сигнал, поступающий с датчика СО.
33,34Неисправности ДМРВ (датчика массового расхода воздуха). Проверьте цепь подключения расходомера и его работоспособность.
35ЭБУ определил отклонение значений холостых оборотов. Возможна неисправность датчика.
41Некорректный импульс, поступающий с контроллера фазы.
42Неполадки в проводке подключения электронного зажигания.
43С контроллера детонации подается некорректный импульс.
44,45Проблемы с составом горючей смеси. Он может быть обедненный либо переобогащенный.
49Проверка потери вакуума.
51,52Неполадки в функционировании ППЗУ либо ОЗУ.
53Отсутствует импульс контроллера СО. Обрыв цепи или поломка датчика.
54Не поступает импульс с контроллера октан-корректора.
55При пониженной нагрузке на силовой агрегат ЭБУ фиксирует обеднение.
61Неполадки в работе кислородного контроллера.

Эти коды могут складываться, если у вас отобразилась цифра 6, это может обозначать ошибки 2 и 4 или при цифре 9 — ошибки 1 и 8.

Чтобы при диагностике сразу считать и расшифровать неполадки, желательно скачать и всегда возить с собой распечатку с описанием. При диагностике с помощью компьютера коды на двигателе 21124 могут отличаться в зависимости модели авто. Чтобы прочитать коды, необходимо знать, как они должны расшифровываться. Сбрасывать ошибки необходимо после их удаления (видео снято и опубликовано каналом KV Avtoservis).

НомерРасшифровка
p0102, p0103С контроллера ДМРВ подается некорректный импульс. Это значит, что надо проверять проводку.
p0112, p0113112 либо 113 — требуется произвести замену датчика температуры поступающего воздуха.
p0115-p0118Ошибки от 0115 до 0118 — контроллер антифриза подает некорректный импульс. Возможны проблемы в проводке или самом датчике.
p0122, p0123ДПДЗ. С регулятора подается некорректный сигнал. При повреждении проводки возможны помехи.
p0130, p0131Лямбда-зонд требует диагностики и замены.
p0135-p0138Ошибка 0135 и выше — необходима замена регулятора нагрева лямбда-зонда.
p0030ЭБУ сообщает о неполадках в электроцепи на участке от нагревателя лямбда-зонда до нейтрализатора. При ошибке р0030 надо протестировать электроцепь и сами датчики.
p0036P0036 — зафиксирован обрыв проводки нагревательного устройства ДК-2.
p0300, p0302При появлении кодов 300 и 302 ЭБУ сообщает о пропусках зажигания.
p0301Зафиксированы пропуски в цилиндрах силового агрегата. Необходимо проверить компрессию.
p0325Детонационный датчик работает некорректно. В частности, речь идет об обрыве проводки подключения.
p0335, p0336P0036 ошибка ВАЗ 2114 или 10335 — вышел из строя ДПКВ или повреждена его цепь подключения. Если проводка целая, то датчик меняется.
p0340Отказ в работе датчика фаз.
p0341Ошибка ВАЗ 2114 0341 означает неполадки в работе контроллера распредвала.
p0342, р0343Неполадки в работе контроллера фаз. При такой ошибке возможна детонация двигателя авто. Скорей всего, проблему позволит решить только замена.
р0346Р0346 ошибка ВАЗ — также неполадки регулятора фаз.
р0363P0363 — выявлены пропуски воспламенения горючей смеси. В цилиндрах, отказывающихся работать, отключается подача горючего.
р0422Отказ в функционировании нейтрализаторного устройства.
р0443, р0444, р0445Неполадки 0443, p0444 и 0445 — регулятора адсорбера, не осуществляется продувка.
р0480Произошла поломка вентиляторного устройства охлаждения двигателя. Возможен перегрев силового агрегата при несвоевременной замене. Перед заменой надо проверить контакты подключения к проводке.
р0501-р0504Ошибка 0501 ВАЗ 2114 и код ошибки 0504 — контроллер скорости отказывается работать. Требуется замена устройства.
р0505, р0506, р0507Не работает или работает некорректно датчик холостых оборотов. Его отказ может привести к плаванию оборотов холостого хода. Возможно троение двигателя. Тестируется сам контроллер и прозванивается проводка.
р0607Контроллер детонации работает с перебоями.
р1135Ошибка 1135 ВАЗ 2114 — нужно протестировать кислородный контроллер.
р6060Поломка процессора. Если после сброса кода неисправность осталась, то необходима замена контроллера.
р2020Надо протестировать датчик положения заслонок впускных каналов.
р1617Ошибка 1617 — контроллер неровной дороги, повреждение проводки.
р1513Произошло короткое замыкание в проводке датчика холостых оборотов. Надо протестировать электроцепь и проверить контакты.
р1602Фиксируются сбои в подаче напряжения в электрической сети авто.
р0560Некорректный уровень напряжения в бортовой сети. Этот параметр может быть завышен либо занижен. Тестированию подлежат аккумулятор авто, а также генераторный узел.
р1514, р0511Появлением этих ошибок сообщается о проблеме обрыва либо короткого замыкания в проводке РХХ (регулятора холостых оборотов). В первую очередь произведите диагностику контактов датчика, а затем прозвоните цепь, если есть возможность. Сам датчик также может быть поврежден.
р1303P1303 — Сообщается об выявленных пропусках возгорания топливовоздушной смеси в третьем цилиндре. Неисправность надо как можно быстрее исправить, поскольку она может быть критичной для нейтрализатора.
р1578Неисправность дроссельной заслонки. Дословно проблема расшифровывается как «параметр адаптации нуля вне допустимой величины». Есть несколько вариантов решения проблемы. В первую очередь необходимо произвести очистку дроссельной заслонки. Если это не помогло, то осуществляется адаптация дросселя. Для этого необходимо активировать зажигание, после чего спустя 40 секунд запустить двигатель. Как вариант, можно протестировать и поджать контактные клеммы на дросселе.
р1621Неисправность оперативного запоминающего устройства, в блоке управления проблемы с памятью. Требуется детальное тестирование компьютера.
р0650Неполадки в управляющей цепи индикатора кодов ошибок бортового компьютера Штат.
р2135P2135 — неполадки в работе дроссельного узла. Если замена датчика и чистка заслонки не помогла, то возможно, проблему придется решать путем перепрошивки бортового компьютера.
р2187Обедненная смесь в цилиндрах ДВС. Нужно заняться подробной диагностикой проблемы.

Диагностика с использованием специального оборудования

4. Запуск программного обеспечения для тестирования

Процесс диагностики с применением специального оборудования заключается в проверке авто с помощью ноутбука. Для подключения к диагностическому разъему потребуется кабель с переходником. Используя этот кабель, мы осуществляем подключение компьютера к разъему через USB-выход. Для тестирования потребуется также софт, мощность используемого компьютера при этом неважна. В интернете есть множество версий разных программ для тестирования.

Диагностика выполняется так:

  1. Перед началом проверки рекомендуется осмотреть транспортное средство. Проверьте объем расходных материалов — моторного масла, тормозной жидкости, хладагента.
  2. Найдите диагностический разъем и подключите к нему ноутбук. Если у вас есть специальный сканер, то это еще лучше. Но поскольку найти сканер не так просто, а его покупка — недешевая, то можно использовать ноутбук. Прежде чем начать тестирование, необходимо активировать зажигание. Заводить силовой агрегат при этом не нужно.
  3. После подключения запускается утилита для тестирования. Интерфейс программного обеспечения может быть разным. При запуске софта могут появиться графики или перечень параметров с цифрами. Эта информация позволит сделать выводы о работе силового агрегата.
  4. Запускается проверка. На экране ноутбука появятся коды неисправностей. Для расшифровки используйте приведенную в этой статье информацию. Все коды мы описать не смогли, но расшифровали те, которые встречаются чаще всего. Обычно при скачивании программы на компьютер пользователям предоставляется отдельный файл с описанием неисправностей.
  5. После расшифровки выполняется ремонт неполадок.

Почти каждый владелец 16-клапанного ВАЗ-2112 сталкивался с тем, что . Они указывают на неисправности в работе системы двигателя и других немаловажных узлов. Первым признаком того, что возникли неисправности – это появление на приборной панели индикатора «Check Engine» . Но, не все автомобилисты знают, что это значит. Поэтому, необходимо подключиться к ЭБУ и установить, какая ошибка и неисправность в работе системы.

Видео о самодиагностике через приборку (панель приборов) на ВАЗ-2112

Коды ошибок

0117 Низкий уровень сигнала датчика температуры охлаждающей жидкости
0118 Высокий уровень сигнала датчика температуры охлаждающей жидкости
0122 Низкий уровень сигнала датчика положения дроссельной заслонки
0123 Высокий уровень сигнала датчика положения дроссельной заслонки
0130 1
0131 Низкий уровень сигнала датчика кислорода 1
0132 Высокий уровень сигнала 1
0133 Медленный отклик датчика кислорода 1
0134 Отсутствие сигнала датчика кислорода 1
0135 Неисправность нагревателя датчика кислорода 1
0136 Замыкание на землю датчика кислорода 2
0137 Низкий уровень сигнала датчика кислорода 2
0138 Высокий уровень сигнала датчика кислорода 2
0140 Обрыв датчика кислорода 2
0141 Неисправность нагревателя датчика кислорода 2
0171 Слишком бедная смесь
0172 Слишком богатая смесь
0201 Обрыв цепи управления форсункой 1
0202 Обрыв цепи управления форсункой 2
0203 Обрыв цепи управления форсункой 3
0204 Обрыв цепи управления форсункой 4
0261 Замыкание на массу цепи форсунки 1
0264 Замыкание на массу цепи форсунки 2
0267 Замыкание на массу цепи форсунки 3
0270 Замыкание на массу цепи форсунки 4
0262 Замыкание на +12В цепи форсунки 1
0265 Замыкание на +12В цепи форсунки 2
0268 Замыкание на +12В цепи форсунки 3
0271 Замыкание на +12В цепи форсунки 4
0300 Много пропусков зажигания
0301 Пропуски зажигания в 1 цилиндре
0302 Пропуски зажигания во 2 цилиндре
0303 Пропуски зажигания в 3 цилиндре
0304 Пропуски зажигания в 4 цилиндре
0325 Обрыв цепи датчика детонации
0327 Низкий уровень сигнала датчика детонации
0328 Высокий уровень сигнала датчика детонации
0335 Неверный сигнал датчика положения коленвала
0336 Ошибка сигнала датчика положения коленвала
0340 Ошибка датчика фаз
0342 Низкий уровень сигнала датчика фаз
0343 Высокий уровень сигнала датчика фаз
0422 Низкая эффективность нейтрализатора
0443 Неисправность цепи клапана продувки адсорбера
0444 Замыкание или обрыв клапана продувки адсорбера
0445 Замыкание на массу клапана продувки адсорбера
0480 Неисправность цепи вентилятора охлаждения 1
0500 Неверный сигнал датчика скорости
0501 Неверный сигнал датчика скорости
0503 Прерывание сигнала датчика скорости
0505 Ошибка регулятора холостого хода
0506 Низкие обороты холостого хода
0507 Высокие обороты холостого хода
0560 Неверное напряжение бортовой сети
0562 Низкое напряжение бортовой сети
0563 Высокое напряжение бортовой сети
0601 Ошибка ПЗУ
0603 Ошибка внешнего ОЗУ
0604 Ошибка внутреннего ОЗУ
0607 Неисправность канала детонации
1102 Низкое сопротивление нагревателя датчика кислорода
1115 Неисправная цепь нагрева датчика кислорода
1123 Богатая смесь в режиме холостого хода
1124 Бедная смесь в режиме холостого хода
1127 Богатая смесь в режиме Частичная Нагрузка
1128 Бедная смесь в режиме Частичная Нагрузка
1135 Цепь нагревателя датчика кислорода 1 обрыв, короткое замыкание
1136 Богатая смесь в режиме Малая Нагрузка
1137 Бедная смесь в режиме Малая Нагрузка
1140 Измеренная нагрузка отличается от расчета
1171 Низкий уровень СО потенциометра
1172 Высокий уровень СО потенциометра
1386 Ошибка теста канала детонации
1410 Цепь управления клапана продувки адсорбера короткое замыкание на +12В
1425 Цепь управления клапана продувки адсорбера короткое замыкание на землю
1426 Цепь управления клапана продувки адсорбера обрыв
1500 Обрыв цепи управления
1501 КЗ на массу цепи управления реле бензонасоса
1502 Короткое замыкание на +12В цепи управления реле бензонасоса
1509 Перегрузка цепи управления регулятора холостого хода
1513 Цепь регулятора холостого хода короткое замыкание на массу
1514 Цепь регулятора холостого хода короткое замыкание на +12В, обрыв
1541 Цепь управления реле бензонасоса обрыв
1570 Неверный сигнал АПС
1600 Нет связи с АПС
1602 Пропадание напряжения бортовой сети на ЭБУ
1603 Ошибка EEPROM
1606 Датчик неровной дороги неверный сигнал
1616 Датчик неровной дороги низкий сигнал
1612 Ошибка сброса ЭБУ
1617 Датчик неровной дороги высокий сигнал
1620 Ошибка ППЗУ
1621 Ошибка ОЗУ
1622 Ошибка ЭПЗУ
1640 Ошибка Теста ЕЕPROM
1689 Неверные коды ошибок
0337 Датчик положения коленвала, замыкание на массу
0338 Датчик положения коленвала, обрыв цепи
0441 Расход воздуха через клапан неверный
0481 Неисправность цепи вентилятора охлаждения 2
0615 обрыв
0616 Цепь реле стартера короткое замыкание на массу
0617 Цепь реле стартера короткое замыкание на +12В
1141 Неисправность нагревателя датчика кислорода 1 после нейтрализатора
230 Неисправность цепи реле бензонасоса
263 Неисправность драйвера форсунки 1
266 Неисправность драйвера форсунки 2
269 Неисправность драйвера форсунки 3
272 Неисправность драйвера форсунки 4
650 Неисправность цепи лампы Check Engine

Схема ВАЗ-2112

Как прочитать ошибки?

Для того чтобы прочитать ошибки необходимо провести подключение к портативному или планшетному ПК к автомобилю через специальный кабель K-line. Рассмотрим, какие инструменты будут необходимы для подключения автомобиля к компьютеру и определения кодов ошибок:

Для того чтобы подключиться необходимо найти разъем под кабель. Он находится под рулевой колонкой. Теперь необходимо подключить непосредственно сам кабель и потом ЮСБ-разъем. Оптимальным для использования считаются программы: VAG-COM USB KKL адаптер; диагностическая программа ВАЗ для моделей, Приора, Калина, Гранта; USB драйвер Autocom cdp pro cars USB; ScanMaster 2.1 на русском языке для ELM327.

Диагностика автомобиля при помощи ноутбука

Устранение ошибок и сброс

Устранить ошибки ЭБУ достаточно просто. В программе для считывания необходимо найти нужную неисправность и расшифровать ее. Затем, рекомендуется устранить проблему, по которой возникла ошибка. Последним этапом становится сброс. Его можно найти в инструментах программы или действиях.

Многие автолюбители делают ошибку при работе с программным обеспечением, поскольку они «обнуляют» не сами ошибки, а все программное обеспечение, таким образом, остается только оболочка ПО автомобиля. После таких действий, обычно, автомобиль может не запуститься и требуется программная настройка оборудования или замена всего программного обеспечения в целом. Поэтому, рекомендуется в данном случае обращаться на автосервис, где сделают все правильно.

Выводы

Ошибки электронного блока управления на 16-клапанном двигателе ВАЗ-2112 возникают достаточно часто. Обычно, они сопровождаются индикатором «Check Engine» или неработоспособностью одной из систем. Так, устранение ошибок своими руками не всегда заканчивается хорошо, поэтому при совершении операции стоит быть достаточно аккуратным. При не уверенности, что все пройдет гладко рекомендуется обратиться в автосервис, во избежание поломок.

Распиновка разъемов приборных панелей 2110 • CHIPTUNER.RU

Подключение VDO на автомобиле «Калина»
1Розово-белыйК электроусилителю руля
2Голубой с белымК контрольному сигнализатору аварийной сигнализации
3Серо-голубойК датчику аварийного давления масла
4Коричнево-голубойК выключателю стояночного тормоза
5Желто-голубойК блоку управления иммобилизатора
6ЧерныйК блоку управления подушкой безопасности
7ЖелтыйК выключателю наружного освещения
8ГолубойК переключателю указателя поворота правому
9Голубой с чернымК переключателю указателя поворота левому
10Бело-голубойК ЭБУ
11.К датчику износа тормозных колодок
12.К датчику ремней безопасности
13ЧерныйК блоку управления противобуксовочной системы
14Красно-голубойКлавиша «RESET» на подрулевом переключателе
15Розово-голубойК датчику уровня тормозной жидкости
16ЧерныйК ABS
17ЗеленыйК выключателю дальнего света фар
18БелыйК регулятору освещения комбинации приборов
19КоричневыйМасса панели
20Бело-красныйКлемма «30»
21ОранжевыйКлемма «15»
22Желто-красныйК датчику расхода топлива
23Оранжево-белыйКлавиша МК «вперед»
24Бело-черныйКлавиша МК «назад»
25Черно-белыйДатчик наружной температуры (-)
26Желто-зеленыйДатчик наружной температуры (+)
27РозовыйДатчик уровня топлива
28СерыйДатчик скорости
29Зелено-белыйДатчик температуры ОЖ
30Коричнево-красныйТахометр (низковольтный)
31.Служебный. Диагностика панели.
32Коричнево-белыйКлемма «L» реле-регулятора генератора

Передняя панель обозначения ВАЗ 2110. Основные обозначения иконок на приборной панели ваз. Как расшифровываются значки на установленной приборной панели

В рамках одного завода интересно проследить, как развивалась приборная панель ВАЗ 2107, 2109, 2110, 2114; а ВАЗ 2115 уже оснащался электронной приборной панелью. А чем могут похвастаться современные модели этого завода?

Панель приборов ВАЗ 2110 и другие модели — эволюция автомобилей

Одним из первых отечественных автомобилей является ВАЗ.Для этой модели автомобиля самым первым вариантом с электроникой была «десятка», после чего компания стала использовать подобные разработки на всех остальных модификациях автомобиля. Панель приборов ВАЗ по-своему уникальна. К тому же такое устройство обладает уникальными характеристиками. На первых моделях ВАЗ снаружи был организован щит с приборами, что затрудняло доступ к нему, но в Ладе 14-й модели этот нюанс учли — хотя бы изнутри освещали лампами. Именно в этой машине есть много других функций.

Приборная панель на автомобилях ВАЗ включает около 19 обозначений, из которых, безусловно, наиболее важными и основными считаются тахометр и датчик уровня топлива. На панели ВАЗ также есть стрелочный датчик температуры, который показывает, насколько эффективно жидкость охлаждает мотор. От отметки ровно 105 градусов красная шкала начинается и заканчивается 113, до красной, правда, до нее лучше не доходить, так как двигатель желательно не выходить за отметку 100 градусов. Тахометр — это, конечно, самый большой циферблат на приборной панели после спидометра.

Как правило, необходимо, чтобы нормальная частота вращения двигателя была в районе до 5,5 тысяч в минуту. Далее следует красная полоса. Здесь попадание в диапазон не так опасно, как с датчиком температуры мотора.

Приборная панель — прибор Приоры

При выборе наиболее подходящей модели автомобиля следует не только обращать внимание на наличие различных дополнительных опций, но и оценивать приборную панель с основными показателями состояния автомобиля.Это особенно привлекательно для любителей ВАЗа, которые уже опробовали не одно поколение этого продукта. Если вы рассматриваете приборную панель, например, Priora , она ожидаемо похожа, но также существенно отличается от ранних версий ВАЗ. Например, у Priora совсем другая торпеда, к тому же на ее пике ключей нет. Говоря об этом же устройстве на ВАЗе, стоит отметить наличие больших клавиш по краям приборной панели, которые особенно популярны у моделей Audi , Land Rover и Citroen.

Если смотреть с точки зрения эргономики, то идея неплохая, однако такой вариант скорее не удобен, так как руль перекрывает индикаторы на клавишах . На панели Priora расположены следующие элементы управления: выключатель (предназначен для наружного освещения, может занимать 3 положения), регулятор подсветки приборов, изменяющий их яркость при включении наружного освещения, регулятор коррекции фар и задний противотуманный фонарь. выключатель. Для того, чтобы включить звуковой сигнал, необходимо нажать правую или левую кнопку руля, где всегда есть соответствующий символ.

Приборная панель: Калина — пример «умной» электроники

Для того, чтобы понять, как устроена современная приборная панель ВАЗа, нам в качестве одного из последних представителей продукции этого завода послужит Калина , как один из последних представителей продукции этого завода. экспериментальная модель. Чтобы запустить процесс диагностики этого автоэлемента, необходимо нажать кнопку сброса суточного пробега и повернуть ключ зажигания. В этом случае, если все сделано правильно, следует следовать стрелкам. Из исходного положения стрелки тахометра, спидометра и датчиков начнут двигаться к конечному значению.Информационные экраны можно переключать с помощью кнопки на дворниках. Затем проверят работоспособность тахометра, спидометра и датчиков.

Тогда будет отображена версия программного обеспечения, и если есть ошибки, то будут видны все коды. Для этого нужно узнать, что означают цифры на приборной панели. Обратите внимание, что на Калине приборная панель похожа на то же устройство в Гранте. Ведь у них есть не только похожие индикаторы, но и сигнальные устройства. Если сравнить щиток Калина с аналогом ранних моделей ВАЗ или Приоры, то прибор Калина имеет с ними массу отличий.Однако все разновидности этих панелей представляют собой электрические устройства, и в зависимости от оборудования транспортного средства на них просто отображается разный объем информации.

На начальном этапе переделки собственного автомобиля большое внимание стоит уделить тюнингу панели ВАЗ 2110. Многие десятки владельцев придерживаются позиции, что их машина не должна отставать от современных модных тенденций в мире четырехколесных скоростных «железных коней».

Конечно, каждому хочется, чтобы его машина, несмотря на определенный износ и уже довольно богатую историю марки ВАЗ 2110, красиво смотрелась, мощно «чувствовалась» и обеспечивала высокий комфорт в салоне всем пассажирам.В процессе передвижения на автомобиле многие пассажиры обращают внимание на устройства.

Конечно, оригинальные устройства с эксклюзивными дизайнерскими решениями им всегда будут интереснее, что буквально восхищает и восхищает. Тюнинг следует начинать с поиска панелей. Чтобы установить такую ​​деталь, вам придется проявить собственные навыки и сноровку, если вы не хотите отдавать свои кровно заработанные деньги в различные автосалоны.

Более того, эта работа не требует использования специальных инструментов.Достаточно будет использовать плоскогубцы и отвертку Phillips.

Как создать новый дизайн панели приборов ВАЗ 2110

Весь процесс обновления панели приборов своими руками не займет много времени. Все, что нужно сделать, — это демонтировать устаревшую «деталь» и установить модернизированную модель. О том, как снять панель ВАЗ, читайте в инструкции по ремонту и эксплуатации автомобиля. Но следует вспомнить основные этапы: сначала

  • , отсоедините клеммы АКБ.Рулевое колесо следует опустить в нижнее положение.
  • необходимо открутить саморезы крепления крышки панели.
  • затем отсоедините разъем слева, в этой ситуации мы говорим о переключателе машины для внешнего освежения. Затем с помощью плоскогубцев необходимо отстегнуть комбинацию приспособлений.
  • Далее — снимаем. Некоторые модели крепятся винтами M5. Наконец, отсоедините разъемы.

После этого можно установить новую панель в обратном порядке.Это всегда будет вызывать восхищение пассажиров и чувство гордости.

Яркое разнообразие цветов


Сегодня мода на изменение подсветки приборной панели набирает фантастические обороты. Практически везде в автомобилях есть неоновая подсветка или внутренняя светодиодная подсветка. Однако все эти нововведения — дорогое удовольствие, которое может себе позволить далеко не каждый. Иная ситуация с заменой заводского освещения на разноцветное.

Можно, без сомнения, воспользоваться готовыми вариантами тюнинга, но это будет стоить недешево.Лучше делать самому. В этой ситуации главное запастись необходимыми материалами и терпением. Для начала нужно разобрать «приборку». Необходимо снять защитное стекло. Далее стреляйте стрелами. Для этого понадобится отвертка и жесткий картон.

Его следует поместить под стрелку, а затем поддеть отверткой. Затем осторожно и медленно поднимите его наверх. Далее снимаем подложку. Для этого пригодится канцелярский нож. Его необходимо вставить между панелью и основанием и вырезать по кругу слой герметика.После снимаем субстрат. Разбираем панель и приступаем.


1. Удалите фильтрующий слой канцелярским ножом. Светофильтр — это цветной слой краски. Он наносится с обратной стороны подложки и дает цветную подсветку номерам спидометра и остальным. Чтобы полностью избавиться от светофильтра, можно использовать ацетон или другую жидкость, содержащую спирт.


2. Затем измените цвет подсветки. Вы можете сначала изменить подсветку одометра.Для этого вам потребуется демонтировать экран одометра, а затем снять синюю пленку и убрать подсветку. Его следует заменить на многоцветный универсальный светодиод. Он может менять цвета. Подключаем светодиод к патрону лампы. Установите экран одометра на место.

3. Теперь можно приступить к полной замене подсветки. Прикрепляем светодиоды к рамке «приборки». Такие светодиоды можно приобрести в комплекте с переключателем цвета. Устанавливаем их на место и прикрепляем к штатным контактам подсветки приборки.


4. Вперед. Теперь нужно убедиться, что у стрелок есть возможность менять подсветку. Для этого снимаем со стрелок слой красной краски. Для этой операции можно использовать канцелярский нож и ацетон. Когда стрелка будет очищена, ее можно будет покрасить белым лаком для ногтей. Главное, чтобы стрелка была белой, потому что этот цвет передает цветовую гамму светодиодов.

5. Перед завершающим этапом необходимо закрепить переключатель цвета светодиодов на панели.Такой выключатель можно установить, например, в правом нижнем углу «приборки». После этого можно будет установить все на место. Сначала монтируется подложка. Для большей надежности можно использовать герметик. После этого установите стрелки на место. Вставляем защитное стекло. После этого любуемся результатом.






Как красиво подсвечивать кнопки панели ВАЗ 2110


Осуществляя тюнинг панели представленного автомобиля, кроме всего прочего, можно красиво выделить кнопки «приборки» .Возьмем, к примеру, кнопку включения. Для начала нужно его разобрать и разобрать. Для этого потяните его подвижную часть и корпус в разные стороны.

После того, как кнопка будет выдвинута, можно получить доступ к лампе накаливания. Если есть желание, то можно и убирать. Если вытащить лампочку не получается, то продолжайте дальше. Подденьте защелки с обеих сторон отверткой или ножом. Перед нами появляется механизм переключения. Здесь нам понадобится черная скобка. Поддев, спокойно раскидываем весь механизм.

Теперь легко снимаем лампу, для этого подходят пинцеты. Теперь можно подключить фантазию. Вы можете приобрести светодиодную лампу любого цвета. При этом следует учитывать, что плюс — это контактная цифра 6, а минус — цифра 7. Узнать полярность можно, посмотрев на заднюю часть корпуса. Сюда вставляется колодка с проводами. Далее проверяем, как работает подсветка. Если все в порядке, переходите к следующей части.


Избавьтесь от зеленого фильтра. Его можно просверлить, делать это нужно аккуратно, чтобы сверло не прошло через всю конструкцию.В итоге снимаем фильтр с конструкции и тестируем на работоспособность.

Следует отметить, что практически все кнопки при желании можно доработать таким образом. Исключение составляет только положение отрицательного и положительного контактов, их нужно учитывать на схеме подключения. Если схемы нет, то ее фото можно легко найти в Интернете. Отрицательный контакт обычно обозначается черным проводом, плюс — любым цветом.

Чаще всего — белого цвета. Можно вспомнить, но контактные соединения лучше набросать или сфотографировать, тогда в процессе сборки не будет путаницы.Процесс сборки нужно проводить в обратной последовательности.


Установка твитеров в приборную панель ВАЗ 2110


Красиво дополнить панель можно, установив твитер (твитер). Один из самых проблемных шагов — это сверление отверстий. Лобовое стекло затрудняет сверление под прямым углом. Но без дрели не обойтись, ведь под пластиковым корпусом есть металлическая полоса. В этой ситуации подобие шаблона или трафарета следует сделать из бумаги.

С помощью ножа можно удалить мягкий участок панели (снаружи — пластик, внутри — своего рода поролон). Затем берем дрель и просверливаем ранее отмеченный участок. Лучше использовать компактные сверла. Когда отверстие просверлено, следует зафиксировать неровные края. Для этого можно использовать специальные насадки для сверл.

Просверлить нужно на расстоянии от приборов и датчиков. Обратите внимание, что провода или скобы могут попасть под металлическую полосу. Установленный элемент твитера должен плотно входить в отверстие.Если есть определенная свобода, то необходимо заделать этот участок герметиком. Провода от твитера можно зацепить по краям воздуховодов.

Этот твитер является важным компонентом акустической системы, встроенной в автомобиль. Без такой детали звук и громкость звука не были бы полноценными.


Отечественная машина 2110 не может похвастаться качественным панно. В сильный мороз или летнюю жару пластик часто начинает трескаться. Кроме того, его угол иногда отклеивается.«Приборка» этой машины состоит из трех частей: центральной, верхней и нижней пластиковой. Угол чаще всего выходит из-за ослабления винтов, притягивающих верхнюю пластину, или за счет того, что ее мягкая часть отошла от металлической части верхней пластины.

В первом варианте нужно снять панель, иначе затянуть верхнюю накладку не получится. Если отошла только мягкая часть, то решений может быть несколько. Можно приклеить, но на пластиковом дефлекторе воздуха он не будет крепко держаться.Другой вариант — замаскировать зазор, который образуется при отслаивании угла панели.

Зазор можно, без сомнения, прикрыть проводом. Укладывается внутрь с помощью отвертки. Вместо провода можно использовать уплотнитель фары. В этом случае можно вернуть уголок на место. Для приклеивания уголка используйте пенопласт. Накладка благодаря поролону будет держаться именно на металлическом корпусе, но для начала ее нужно очистить и обезжирить.

Затем наносим пену внутрь, влажной тряпкой убираем излишки пенки.Углы зажимаем скрепками. Сразу снимаем пену. Следует подождать, пока он высохнет. После высыхания пены нужно закрасить ее маркером. Может показаться, что поролон лопается, но на самом деле углы панели не вылезут.

Теперь можно приступить к ремонту трещины на панели. Для этого либо используется средство для ремонта пластика, либо накладка натягивается материалом. Что касается первого варианта, то он самый простой, потому что при ремонте снимать накладку не нужно.Убрать трещину можно с помощью специальной эпоксидной смолы.

Также подходят космофен и холодная сварка. Во избежание появления трещин перекрашиваем приборную панель. Во втором способе при транспортировке этой автомобильной детали используется кожа или кожа. Сначала трещину необходимо зашпаклевать. Если проблема в отклеившемся углу панели, то отремонтировать ее не составит труда.

Если «приборка» треснула, то полностью скрыть трещину и при этом не удалить ее очень сложно.Если речь идет о ремонте, то лучше сразу заменить евровагонку. Вы можете подробно посмотреть, как паять пластик.

Стильная и современная накладка

Скучная штатная панель (на видео) быстро надоедает многим владельцам ВАЗ 2110, но покупать альтернативу, которая оснащена компьютером и стоит больших денег, не хочется. Что делать в такой ситуации? Есть отличный вариант, который позволит провести экономичный тюнинг своими руками. Один из самых простых способов — купить подушечку.

Их без проблем можно найти в интернет-магазинах (представленные там фото дают общее представление о таких деталях). Для его установки нужно снять «приборку» и аккуратно вытащить стрелки. Устанавливая стрелки на место, следует убедиться, что их движению ничто не мешает. В противном случае придется заново все разбирать.

Если добавить к этому варианту тюнинга подсветку шкалы и стрелок, то можно практически мгновенно преобразить собственный автомобиль до неузнаваемости.

Как провести качественную звукоизоляцию панели ВАЗ 2110

Ни для кого не секрет, что ВАЗ 2110 часто скрипит панель. Устранение скрипа еще называют звукоизоляцией. Этот процесс начинается с разборки «приборки» на три части, которые скрепляются между собой болтами. Моделин можно использовать как «антискользящий», а битопласт будет действовать как звукопоглотитель.

В местах соприкосновения частей панели следует использовать модели. Все отверстия от болтов необходимо прикрыть макетом, чтобы исключить потерю воздушного потока от печки.Задняя часть панели должна быть покрыта битопластом.

Остатки можно вклеивать внутрь. Более подробно как приклеить звукоизоляцию. Часто скрипы вызывают черный ящик с предохранителями и бардачок. На дно последнего необходимо уложить битопласт, а бока оклеить моделином. Стороны черного ящика, которые соприкасаются с панелью, следует проклеить моделином. Стоит отметить, что битопласт убивает при посадке и проблем с установкой «приборки» быть не должно.

Ничто так не может радовать владельцев, как тишина и полное отсутствие в машине различных надоедливых скрипов. Комфорт в салоне, возникающий после утепления панели, вызывает только приятные ощущения.

Связаться с

Одноклассники

Нашли ошибку? Выделите текст мышью и нажмите Ctrl + Enter

С любым механизмом нужно как-то общаться, чтобы контролировать его состояние и знать о производительности.Поэтому панель приборов в автомобилях несет не только эстетическую нагрузку и служит не только объектом тюнинга. Назначение щитка приборов ВАЗ 2110 и всех автомобилей этого семейства сегодня разберу воедино и попробуем разобраться, как его отремонтировать и на что обратить внимание.

Схема панели приборов ВАЗ 2110

Панель приборов ВАЗ 2110 выполнена в виде комбинации приборов, сигнальных ламп, а в некоторых модификациях с возможностью размещения бортового компьютера.Традиционно пластик, из которого сделана панель, не самого высокого качества, поэтому при эксплуатации и перегреве не исключена его деформация, влияющая не только на внешний вид, но и на работоспособность устройств.

Стандартная приборка включает в себя четыре индикатора часового типа, дисплей бортового компьютера, кнопку сброса одометра и набор сигнальных ламп. Первое в списке, крайнее левое устройство — это датчик температуры охлаждающей жидкости, он показан на схеме под первым номером. Цена деления индикатора часового типа составляет около 50 градусов.Красной полосой выделена зона критически высокой температуры, при которой возможно закипание охлаждающей жидкости. На дополнительной панели расположены контрольные лампы и индикация климатической системы.

Спидометр на панели приборов (2) — стрелочный, но не с механическим приводом, как в старых автомобилях, а с электрическим. По сути, это вольтметр, который реагирует на генерируемый в датчике спидометра импульс, и он установлен в коробке передач.Чем выше напряжение на выходе датчика, тем большую скорость показывает устройство. Заводская погрешность составляет примерно 5 км / ч, однако необходимо учитывать диаметр колес, который сильно влияет на точность электрического спидометра.

Тахометр на приборной панели обозначен цифрой 5 и также представляет собой электрическое устройство, которое реагирует на импульс, генерируемый датчиком частоты вращения коленчатого вала. Датчик сначала передает показания в электронный блок управления двигателем для анализа и корректировки, после чего импульс поступает в цепь управления тахометра.Красная зона шкалы тахометра указывает на недопустимо высокие обороты, при которых возможен быстрый износ деталей двигателя, некорректная работа и повышение температуры охлаждающей жидкости. Крайне недопустимо длительная работа мотора в красной зоне тахометра.

Индикаторы циферблатные на панели ВАЗ 2110

Цифра 6 указывает на указатель уровня топлива в бензобаке. Показания прибора не особо точны, но логически понятно, что при 0 бак почти пустой, осталось несколько резервных литров топлива, на ½ бак наполовину полный или пустой, как хотите, а при 1 топливный бак полон.Световой индикацией уровня топлива предписано разбираться с контрольной лампой 7, которая начинает мигать, когда запас хода на оставшемся топливе составляет около 100 км, то есть около 9-9,6 литров. Чтобы топливный насос не вышел из строя, нельзя полностью выдавать топливо из бака.

Сигнальные лампы приборки 2110

Лампы 3 и 4 показывают, что указатели поворота включены вне автомобиля, и они загораются и мигают сразу после включения правого или левого указателей поворота.В конце маневра клавиша включения возвращается в исходное положение, и указатель должен автоматически выключиться. Если этого не произошло, следует поискать причину в механизме возврата ключа включения.

Особого внимания заслуживает лампа, которая размещена в центре приборки и обозначена на нашей схеме цифрой 14. Это контрольная лампа, сигнализирующая о неисправностях и некорректной работе электронной системы управления двигателем, а также назвал лампу Check Engine по аналогии с импортными авто.Включив эту сигнальную лампу, проведите компьютерную диагностику двигателя и определите коды ошибок. Некоторые ошибки устраняются программным обеспечением, а некоторые требуют вмешательства в системы управления двигателем: в систему питания, зажигание и другие системы, которые могут привести к ошибкам.

Цифра 12 на схеме показывает цифровой дисплей одометра и индикатор суточного пробега, который сбрасывается кнопкой, расположенной непосредственно на панели приборов. В верхней строке отображается общий пробег автомобиля, а в нижней, обнуленный, пробег за определенный период.

Панель приборов ВАЗ 2110, описание ламп и указателей поворота которой мы дополним простыми и привычными сигнальными лампами для любого автомобиля:


Остальные сигнальные лампы: ручного тормоза, аварийного давления масла в системе смазки и критического разряда АКБ расположены в нижнем ряду по порядку. Пусть аварийные лампы меньше горят на вашей приборке, в хорошем и чистом виде!

Благодаря значкам на приборной панели водитель всегда может знать, в каком состоянии находятся узлы и агрегаты его автомобиля.Но чтобы точно знать, о чем идет речь, необходимо учитывать, какая распиновка панели приборов автомобиля ВАЗ 2110. Подробнее об этом мы поговорим ниже.

[Скрыть]

Приборная панель

Что делать, если панель приборов не горит и не работает? Как настраивается приборная панель и как ее разобрать при необходимости? Прежде всего, давайте взглянем на ее устройство.

Комбинация приборов автомобиля включает в себя следующие элементы:

  • тахометр, позволяющий контролировать количество оборотов двигателя;
  • спидометр, показывающий скорость движения;
  • Регулятор уровня топлива в баке;
  • регулятор температуры силового агрегата, а именно антифриза в системе охлаждения;
  • контрольных показателей, которых должно быть 12;
  • диодные указатели подвески панели приборов ВАЗ 2110;
  • резервный разъем, в котором горит контрольная лампа;
  • несколько блоков для подключения кабелей.

Следует отметить, что красный блок на схеме подключения отмечен символами X2, а белый — символами X1, чтобы эти элементы нельзя было перепутать. Если говорить непосредственно о пульте управления «десятки», то в этих автомобилях существует несколько типов панелей, расположенных на приборной панели. В этом случае большая часть зависит от года выпуска автомобиля — машина может быть укомплектована как старой, так и новой версией приборки.

  1. Одной из особенностей старого щита является то, что все приборы установлены в нем симметрично.
  2. В панели управления нового образца несколько индикаторов — температура силового агрегата и уровень бензина — расположены с небольшим смещением вправо.

Если приборы не работают, лампы перестают гореть, зачастую единственный выход — разобрать панели. На практике некоторые компоненты вполне могут отказать в работе, процедура разборки и диагностики, как правило, помогает решить проблему. Однако перед ремонтом щитка приборов ВАЗ 2110 рекомендуем ознакомиться с распиновкой щита.Это делается для того, чтобы понять, куда ведет тот или иной провод и какую функцию он выполняет, какие элементы безопасности используются и т.д.

В принципе, «прочитать» разобранный экран не проблема, тем более что вся необходимая информация есть. указана в сервисном руководстве по эксплуатации автомобиля. Если у вас есть под рукой такая книга и машинка, а также желание, любые проблемы в работе пульта управления можно решить без помощи электрика.

Общие неисправности и способы их устранения

Контрольная панель может перестать работать по нескольким причинам.

Как правило, снятие панели приборов происходит при следующих неисправностях:

  1. Перестала работать подсветка на панели управления «десятки». В этом случае необходимо провести диагностику состояния контактов, а также состояния проводки, отвечающей за подвеску. Щиток мог перестать работать просто из-за сгорания элементов безопасности, либо лампы могли выйти из строя из-за износа, часто причина — короткое замыкание. В принципе, как показывает практика, причин более чем достаточно, поэтому иногда очень проблематично выявить и решить проблему без тестера.
  2. Одна из самых серьезных проблем, при которой может потребоваться замена разобранного устройства, — это полный выход из строя. Если происходит сбой системы, и все без исключения перестают работать датчики и индикаторы, стрелки контроллеров падают вниз, а лампочки просто не загораются. Для устранения проблемы необходимо в первую очередь провести диагностику узла безопасности под номером 15, он имеет маркировку F6 и эта деталь находится в блоке предохранителей. Если этот компонент перегорел, то эта неисправность решается просто — заменой на новый.Однако для начала нужно точно выяснить, в чем причина его выгорания. Сначала нужно найти и устранить причину, только потом установить новый элемент. Как правило, причина сгорания предохранителя — короткое замыкание бортовой сети.
  3. Стрелки начали самопроизвольно двигаться вниз и вверх. Эта проблема довольно часто встречается у отечественных десятков, как правило, основная причина — проблема плохого массового контакта. Во-первых, массовый провод выводится на перегородку, предназначенную для разделения салона и моторного отсека.При необходимости добраться до него потребуется демонтировать аудиосистему с места установки, необходимо проверить качество крепления.
    Во-вторых, довольно часто при установке массу выносят в другое место, чтобы к ней было удобнее доступ. Так что, если у вас есть противоугонная система, а под автомобильной магнитолой нет провода, попробуйте поискать его под кожей, в частности, рядом с левой ногой автомобилиста.
    В-третьих, массовый провод мог быть поврежден при установке новой автомагнитолы.При подключении отрицательного провода массовый провод необходимо открутить. Далее проводится его обратная установка, однако, как показывает практика, зачастую она менее надежна, чем была изначально. В результате вибраций, возникающих во время езды, езды по неровным дорогам, включая ямы и неровности, крепление со временем начинает ослабевать. Соответственно, это приводит к тому, что контакт пропадает, а это, в свою очередь, приводит к неработоспособности панели управления. Итак, в первую очередь, вам необходимо надежно закрепить публикации, так как это может принести некоторые трудности в будущем.
  4. Неисправности связанные с работой самой приборки. Если нужно качественно проверить, все ли с этим устройством в норме, по возможности демонтируйте его с места установки, но для этого не отсоединяйте провода, которые питают его. Сначала диагностируется белый провод с маркировкой Х2, который подключается к первому контакту. Кроме того, с помощью мультиметра следует также диагностировать наличие напряжения на 9 и 10 контактах. Если система работает исправно, то при диагностике вы заметите, что напряжение в системе 12 вольт.Также рекомендуем проверить заднюю часть приборной панели — все токопроводящие дорожки на ней должны быть целы.
  5. Как показывает практика, проблема неработоспособности пульта управления часто связана с выходом из строя самого прикуривателя. Это связано с тем, что многие автомобилисты практикуют подключение к этому слоту различных электронных устройств и гаджетов для выполнения различных функций. Например, это может быть зарядка для мобильного телефона, планшета и видеорегистратора, радар-детектор, GPS-навигатор и другие устройства также могут питаться от проектора.Поскольку устройства этого типа потребляют большой ток, они часто повреждают сам прикуриватель, и часто может произойти выгорание предохранительного элемента F19. Соответственно, ПКП либо полностью выключается, либо продолжает работать, только некорректно. В том случае, если предохранитель исправен, можно попробовать отключить колодку штекера штекера. Если эти действия не дали результатов, просто замените предохранительное устройство.
  6. Тюнинг приборной панели ВАЗ 2110 часто бывает причиной его наркомании.Возможно, новый щит был установлен неправильно, поэтому теперь он не работает. Или при установке приборки были подключены не все провода, также они могли просто гнуться. Если проблема с проводами, то заменить проблему позволит их (автор видео — LedStyle70).

На самом деле большинство неисправностей, которые связаны с работой панели управления, часто устраняются самостоятельно в домашних условиях. Особенно если речь идет о продукте отечественного автопрома — «десятке».«Но есть что учесть. Если у вас нет опыта или знаний в плане работы с электрикой и электроникой, то не делайте этого самостоятельно. Лучше проконсультироваться с квалифицированным специалистом. Пусть деньги заплатят, но вы будете будьте уверены, что все будет сделано правильно.

Извините, на данный момент нет доступных опросов.

Видео «Как установить светодиодные лампы в приборку»

Подробнее о том, как самостоятельно установить диодные лампы в панели управления, узнайте из видео ниже (видеоролик — Алексей Липатов).

Основным ориентиром для управления автомобилем является приборная панель. Исправная приборка ВАЗ 2110 информирует водителя обо всех основных характеристиках приборов, позволяет оптимизировать управление. У каждой машины своя комбинация приборов, они могут располагаться на приборной панели совершенно по-разному.

Эта комбинация закрепляется на специальной плате, отдельной розетке двумя винтами. Снятие панелей осуществляется после их откручивания. Точность платы обеспечивается печатным способом изготовления и установки данной распиновки, для печати используется фольга гетинакс.

* — на панелях ВДО и Счетмаш с двумя окнами используется внешний датчик температуры VDO, устанавливаемый под бампером. На панелях с одним окном не используется. Для панелей с механическим одометром сигнал с клеммы «W» датчика уровня топлива (ДУТ) поступает на этот контакт.

Цветовой код для проводки панелей старого образца:

Приборная панель надежно прикреплена к задней части корпуса панели, и все устройства работают эффективно. Если одно из устройств считывает некорректно, необходимо отремонтировать или заменить детали.

Спидометр

Ведущая роль в управлении автомобилем отводится спидометру, контролирующему скорость. Удаление спидометра приведет к сбросу всех данных на плате на ноль.

В автомобиле ВАЗ 2110 установлен спидометр, имеющий два типа счетчиков (одометров):

  • Первый показывает окончательное пройденное расстояние;
  • Второй показывает путь, пройденный за день.

Для анализа расхода топлива, пройденного пути за день и расчета среднего значения, а также определения необходимости ремонта автомобиля можно полностью сбросить результаты второго счетчика.Водитель может ежедневно сбрасывать показания спидометра и сравнивать результаты работы узлов.

Для сброса значений платы используйте соответствующую кнопку. Счетчик можно сбросить только после полной остановки, когда компоненты машины работают, этого сделать нельзя. Если кнопка не сбрасывает номер, то требуется ее замена.

Состав прибора

Вся распиновка экрана «десятки» состоит из устройств, соединенных по единой цепи, узлы рабочие, у каждого устройства свой индикатор.Если одна из ламп не горит, то требуется срочный ремонт или замена освещения приборов.

При снятии щита необходимо отключить все фонари. Все характеристики различных устройств контролируются специальными лампами, на этой плате их двенадцать:

  1. Контрольная лампа запаса топлива;
  2. Световые комбинации ламп подсветки;
  3. Контрольная лампа правого поворотного фонаря;
  4. Контрольная лампа левого поворотного фонаря;
  5. Лампа контрольного резерва;
  6. Индикатор температурного уровня жидкости охлаждающего типа;
  7. Лампа состояния внешнего освещения;
  8. Световой датчик состояния воздушной заслонки карбюратора;
  9. Контрольная лампа давления масла;
  10. Световой индикатор состояния тормоза полной остановки;
  11. Результат состояния зарядного устройства;
  12. Лампа контроля дальнего света фар.

Индикатор температуры охлаждающей жидкости

Устройство работает совместно с датчиком температуры охлаждающей жидкости; он установлен в цилиндрических головках. Когда индикатор температуры показывает на плате сопротивление примерно 650-1340 Ом, стрелка должна располагаться на начальных отметках шкалы.

Если результаты сопротивления на щите достигли 76-88 ОМ, то стрелка должна дойти до участка шкалы, отмеченного красным. Стрелка доходит до конца красной шкалы, когда сопротивление датчика составляет 41-51 Ом.

Если данные сопротивления и уровень стрелки не совпадают, значит, машина требует ремонта или замены деталей.

Указатель уровня топлива

Устройство, показывающее уровень топлива в баке, работает совместно с контрольным датчиком, он установлен в топливном баке. Если лампа показывает на плате сопротивление равное 284-334 ОМ, то стрелка индикатора будет располагаться около начала шкалы.

Если датчик сообщает о сопротивлении, равном уровню 102–136 ОМ, то стрелка переместится в середину шкалы.При значении датчика 8-26 ОМ стрелка переместится в самый конец шкалы. Если сопротивление и уровень стрелки на шкале не совпадают, то ремонт станка неизбежен.

Лучшая цена lada vaz 4×4 — отличные предложения на lada vaz 4×4 от мировых продавцов lada vaz 4×4

Отличная новость !!! Вы попали в нужное место для lada vaz 4×4. К настоящему времени вы уже знаете, что все, что вы ищете, вы обязательно найдете на AliExpress.У нас буквально есть тысячи отличных продуктов во всех товарных категориях. Ищете ли вы товары высокого класса или дешевые и недорогие оптовые закупки, мы гарантируем, что он есть на AliExpress.

Вы найдете официальные магазины торговых марок наряду с небольшими независимыми продавцами со скидками, каждый из которых предлагает быструю доставку и надежные, а также удобные и безопасные способы оплаты, независимо от того, сколько вы решите потратить.

AliExpress никогда не уступит по выбору, качеству и цене. Каждый день вы найдете новые онлайн-предложения, скидки в магазинах и возможность сэкономить еще больше, собирая купоны. Но вам, возможно, придется действовать быстро, поскольку эта лучшая Lada Vaz 4×4 в кратчайшие сроки станет одним из самых востребованных бестселлеров. Подумайте, как вам будут завидовать друзья, когда вы скажете им, что приобрели свой lada vaz 4×4 на AliExpress.Благодаря самым низким ценам в Интернете, дешевым тарифам на доставку и возможности получения на месте вы можете еще больше сэкономить.

Если вы все еще не уверены в lada vaz 4×4 и думаете о выборе аналогичного товара, AliExpress — отличное место для сравнения цен и продавцов. Мы поможем вам решить, стоит ли доплачивать за высококлассную версию или вы получаете столь же выгодную сделку, приобретая более дешевую вещь.И, если вы просто хотите побаловать себя и потратиться на самую дорогую версию, AliExpress всегда позаботится о том, чтобы вы могли получить лучшую цену за свои деньги, даже сообщая вам, когда вам будет лучше дождаться начала рекламной акции. и ожидаемая экономия.AliExpress гордится тем, что у вас всегда есть осознанный выбор при покупке в одном из сотен магазинов и продавцов на нашей платформе. Реальные покупатели оценивают качество обслуживания, цену и качество каждого магазина и продавца.Кроме того, вы можете узнать рейтинги магазина или отдельных продавцов, а также сравнить цены, доставку и скидки на один и тот же продукт, прочитав комментарии и отзывы, оставленные пользователями. Каждая покупка имеет звездный рейтинг и часто имеет комментарии, оставленные предыдущими клиентами, описывающими их опыт транзакций, поэтому вы можете покупать с уверенностью каждый раз. Короче говоря, вам не нужно верить нам на слово — просто слушайте миллионы наших довольных клиентов.

А если вы новичок на AliExpress, мы откроем вам секрет.Непосредственно перед тем, как вы нажмете «купить сейчас» в процессе транзакции, найдите время, чтобы проверить купоны — и вы сэкономите еще больше. Вы можете найти купоны магазина, купоны AliExpress или собирать купоны каждый день, играя в игры в приложении AliExpress. Вместе с бесплатной доставкой, которую предлагают большинство продавцов на нашем сайте, вы сможете приобрести lada vaz 4×4 по самой выгодной цене.

У нас всегда есть новейшие технологии, новейшие тенденции и самые обсуждаемые лейблы.На AliExpress отличное качество, цена и сервис всегда в стандартной комплектации. Начните самый лучший шоппинг прямо здесь.

НОВЫЙ РЕМЕНЬ ГРМ ДЛЯ LADA KALINA ESTATE, 1117, ВАЗ1110,110,2110, ВАЗ-2112,111,2111

EAN: 4010858027148 Ссылка OE / OEM Number2: 21121006040,12E + 12,211216040,11E + 13,21081006040,21211006040
Торговая марка: CONTITECH Ссылка OE / OEM Номер3: 791170,791171,791102, GOODYEAR, G1535, G1237H, G1474, G1117, G1236H
Ссылка OE / OEM номер: 1356816030,1356819035, LUZAR, LTB0112, LTB01121, LTB0108, LTB01081 Ссылка OE / OEM номер4: ВАЗ-21114, ВАЗ-11186, AE, TB734, TB479, TB232, AYWIPARTS, AW2110609
Номер детали производителя: CT996 Ссылка OE / OEM номер 5: 9633923180, CITROEN / PEUGEOT, 9400816989, DELPHI, TB6063, FEBI, 11000
Ссылка OE / OEM номер8: LYNXAUTO, 136CL254, PK1314, MAGNETI MARELLI, 3,40E + 11, MASTER-SPORT Ссылка OE / OEM Номер6: ФЕБИ БИЛЬШТЕЙН, 11212, FIAT, HUTCHINSON, 136HTP25,111HTD19, IPD, KAGER
Ссылка OE / OEM номер9: ОПТИМАЛЬНЫЙ, R1576, R1369, R1113, R1028, QUARTZ, QZ12136SP254 Ссылка OE / OEM номер7: 94714,136SP254,136RP254H, 94089,136SP254H, 94738,94224
Ссылка OE / OEM Number1: ТРИСКАН, 86455539,86455468XS, 86455124,105539,14055539,86CT996

диагностика и ремонт своими руками

Предназначен модуль зажигания ВАЗ-2110 для подачи высокого напряжения на свечи.Это один из важнейших элементов, выход из строя которого приводит к поломке двигателя. С помощью этого устройства сигнал, поступающий с электронного блока управления, усиливается — напряжение около 30 кВ. Ввиду того, что модуль зажигания находится в моторном отсеке и постоянно подвергается перегреву, он повреждается пылью и водой. Наиболее уязвимые узлы — это полупроводниковые элементы.

Особенности конструкции

Если вы знакомы с устройством автомобильных систем, то можете провести параллели между высоковольтной катушкой и модулем зажигания ВАЗ-2110.Точно так же проявляются неисправности этого устройства. По сути, это симбиоз высоковольтной катушки и переключателя. В конструкцию входят:

1. Две катушки используются для генерации высоковольтных импульсов, необходимых для зажигания топливной смеси со свечами.

2. Выключатель двухканальный из токопроводящих элементов.

Устройство может неожиданно выйти из строя. Несмотря на то, что в автомобиле есть система самодиагностики, контрольная лампа на панели приборов Check Engine не загорается.Обычно выходит из строя один из каналов переключения, это проявляется нестабильной работой мотора, иногда его остановкой.

Характерные поломки модуля

Если есть хотя бы небольшие познания в электронике, а также мультиметре, можно самостоятельно провести диагностику и выявить проблему. Проверка модуля зажигания ВАЗ-2110 займет немного времени, но избавит от покупки дорогостоящего агрегата. Обратите внимание, что иногда бывают расы, которые со временем исчезают.

В микроконтроллере останутся ошибки, поэтому их можно учесть с помощью специальных тестеров. Но как показывает практика, в тот момент, когда неисправности не проявляются, тестер не может распознать коды ошибок, которые были раньше, но потом исчезли. Очень часто причиной неисправностей является загрязнение контактов, плохая фиксация корпуса, недостаток массы, электрические помехи.

Снятие модуля зажигания

Для ремонта модуля зажигания ВАЗ-2110 его необходимо демонтировать.Сначала проверьте, есть ли на всех проводах высокое напряжение. Самая частая поломка — отсутствие искры во втором и третьем цилиндрах. Если слегка надавить на заднюю часть корпуса, двигатель может заработать в штатном режиме. Но это ненадолго. Для вывода необходимо:

1. Отсоединить аккумулятор от АКБ.

2. Снимите декоративную крышку, закрывающую головку блока, если таковая имеется.

3. Отсоедините все высоковольтные провода.

4. Отсоедините все провода, идущие к модулю зажигания.Белые кольца обозначают нумерацию всех проводов. На корпусе устройства нанесено обозначение номеров цилиндров.

5. Отсоедините разъем от устройства.

6. Отвинтите три гайки крепления агрегата.

Вот и все, модуль зажигания ВАЗ-2110 снят, можно приступать к ремонту.

Как восстановить

Когда вы откроете алюминиевую пластину, вы найдете небольшую печатную плату, на которой расположены активные компоненты. Он покрыт прозрачным силиконом.Его необходимо удалить, так как это предотвратит ремонт. Обратите внимание на провода, соединяющие карту и контакты разъемов. Они алюминиевые, и этот металл разрушается намного быстрее, чем медь. Все эти провода нужно заменить. Некоторые автомобилисты, ремонтирующие модули, используют провода, которые используются в мышках для персональных компьютеров. Но с ними нужно работать — они покрыты краской.

В целом схема всего модуля простая, она содержит:

1. Два транзистора БУ931 (можно использовать отечественный аналог КТ848А, он хорошо себя показывает, стоит намного дешевле).

2. Два переключателя SGS-THOMSON (модель L497D1).

Что нужно знать при работе с модулем

Перед работой с модулем необходимо приобрести флюс для алюминия. При замене транзисторов учтите, что припаять провода к выводам коллектора очень сложно, так как они покрыты специальным материалом. И это усложняет рацион. Чтобы облегчить вашу работу, осторожно откройте распылитель. Старайтесь не перегревать элемент. Поместите его на пластину из алюминия, чтобы все тепло шло к ней.В противном случае полупроводниковый переход выйдет из строя, и вы повредите дорогой элемент.

При пайке проводов обращайте внимание на то, чтобы их длина была как можно короче. Все места пайки нужно покрыть лаком, можно даже гвоздями. После проведения ремонта обязательно проверьте исправность модуля зажигания ВАЗ-2110. Если он функционирует в штатном режиме, то необходимо обработать все внутри автоклейщика. Это обеспечит максимальную герметичность агрегата — в него не попадет вода и пыль.И это продлится долгие годы. Но если проблема не в контактах или силовых транзисторах, от мысли о ремонте лучше отказаться и приобрести новый модуль — на ВАЗ-2110 он стоит около 1500 рублей.

.

Добавить комментарий

Ваш адрес email не будет опубликован. Обязательные поля помечены *

2019 © Все права защищены. Карта сайта
