Мотор редуктор печки ваз 2110: Ремонт/замена микро мотора редуктора заслонки печки ВАЗ 2110

Ремонт/замена микро мотора редуктора заслонки печки ВАЗ 2110 воими руками

Одной из самых распространённых болячек ВАЗ 2110, мы бы даже сказали неисправность «стандартная» — это печка данного автомобиля. В нашем случаи поток воздуха был постоянно горячим (возможно постоянно холодный), на изменения положения рычага печки реакции никакой. Это связано со специфической конструкцией отопления в ВАЗ 2110. Оно устроено так, что нет крана подачи охлаждающей жидкости в радиатор, а регулирование температуры потока происходит посредством работы воздушной заслонкой (улица/радиатор). То есть охлаждающая жидкость в радиатор печки подаётся постоянно.

Весь процесс ремонта своими руками описан в данной фото инструкции. А если вас интересуют другие причины почему не работает печка ВАЗ 2110 читайте нашу статью.

1

Первым делом нужно определить причину проблемы. Практически в 90% случаем виновником «не работающей печки» или «постоянно работающей» печки, является заслонка воздуховода, а точнее её микро редуктор, в силу специфичности конструкции отопления на ВАЗ 2110.

Поэтому разбираем на центральной консоле сопла, т.е. снимаем их.

Далее с помощью рычага регулирующий подачу воздуха(переводим его в крайнее левое и крайнее правое положение), нужно посмотреть движется ли заслонка.

В нашем случае, действительно заслонка не реагирует на движение рычага, и её заклинило в одном крайне правом положении.

2

На изображении показано правильная работа заслонки. Если заслонка реагирует на движение заслонки, а дует если теплый или холодный воздух, то нужно искать неисправность в области радиатора.

3

Можно очень просто проанализировать как работает блок САУО. Подаётся ли с САУО управляющее напряжение на мотор редуктора? Вот схема

Подключаем тестер к клеммам х1.2(розовый) и х1.8(коричневый). Включаем зажигание. Когда переводите рукоятку температуры в самое положения, на 10-15 секунд должен появиться управляющее напряжение 10 Вольт. Далее при каждом изменении положения рукоятки температуры в боковое положения, полярность управляющего напряжения должна меняться. В случаи когда напряжение нет совершенно, то нерабочий САУО.

ОСТОРОЖНО! Ни при каких обстоятельствах не замыкайте эти контакты и не пускайте на них напряжение. Таким образом вы спалите выход операционного усилителя САУО, он рассчитан только на 1А.

В случаи когда печка фунциклирует только в крайних положениях или есть подозрения, что редуктор исправен, а его вал проворачивается в гнезде заслонки, то легко проверить исправность датчика положения заслонки. При переводе рукоятки температуры в крайние положения сопротивление между контактами х1.1(зелёный) и х1.4(голубой с пурпурной полосой) должно меняться.

Итог: САУО исправен, даёт микро моторедуктору напряжение, а заслонка на это не реагирует.

4

Демонтируем дворники, выкручиваем показанные стрелками болты. Также выкручиваем 2 гайки что находятся по бокам. Осторожно отводим пластмассовый зацеп от отверстия в кузове, демонтируем жабо.

5

Далее чтобы более удобно было снимать и устанавливать жабо, разрезаем трубочку, что служит для подачи омывателя и вставляем в неё трубочку от баллона с монтажной пеной.

6

Место дислокации редуктора.

7

Демонтировать редуктор можно из этого положения. Крепится он 3-мя болтами.

8

Редуктор демонтирован с автомобиля.

9

Далее приступаем ку его разборки.

10

При помощи плоской отвертки аккуратно отгибаем защелки и разъединяем две половинки.

11

Подключаем к разъёму моторчика питание от САУО и тестируем работает ли моторчик?

12

В любом случаи снимаем моторчик и разбираем его.

Для того чтобы не изменить моторчику направление вращения (полярность) помечаем положение крышки к корпусу.

14

Если моторчик не работает, ищем место где произошел обрыв цепи. Если всё в порядке смазываем его.

15

После смазывания подключаем моторчик к редуктору, если вал движется — это значит всё в полном порядке.

Сборку производим в обратной последовательности.

Моторедуктор печки на ВАЗ 2110: замена своими руками, правила установки

Содержание:

  1. Причины поломки
  2. Замена микромоторедуктора

Как известно, система отопления в любом автомобиле играет огромную роль. Модель отечественного автопроизводства ВАЗ 2110 исключением не является. При выходе из строя хотя бы одного элемента, функциональность всей системы может быть нарушена.

Сегодня мы поговорим про моторедуктор печки. Он отвечает за закрытие и открытие заслонки вашего отопителя в машине. Открытие и закрытие определяется по сигналам от системы управления отопителям. Так воздух внутри салона может охлаждаться или нагреваться по мере необходимости.

У моторедукторов для ВАЗ 2110 есть одна важная особенность. В зависимости от года выпуска, конфигурация этого элемента существенно отличается. Потому важно заранее определить, какой именно моторедуктор стоит на вашем авто, прежде чем совершать покупку и замену.

Причины поломки

Если моторедуктор вышел из строя, тогда вы не сможете регулировать температуру внутри салона своего авто путем управления системой отопления.

Чтобы проверить работу элемента, можно подать от аккумулятора электроэнергию непосредственно на двигатель редуктора при среднем положении. Аналогичным путем выполняется проверка функциональности контроллера. Если он ломается, тогда регулировать температуру также становится невозможным.

Выход из строя моторедуктора (МР) может быть связан с такими причинами:

  • Нарушилась целостность электрической цепи. Это означает, что на двигатель не подается напряжение, а потому моторедуктор не способен работать должным образом;
  • Возник дефект в автономном блоке управления печкой. Из-за этого редуктор не обеспечивает подачу воздуха требуемой водителем температуры.

Старый образец

Замена микромоторедуктора

Для выполнения замены элемента вам потребуется выполнить несколько не особо сложных мероприятий. Потому вовсе не обязательно обращаться на станции технического обслуживания и платить за их услуги большие деньги.

  1. Первым делом снимите жабо.
  2. Далее демонтируется вакуумный усилитель тормозов.
  3. После этого нужно еще снять педальный узел.
  4. Теперь приступаем к демонтажу старого микроредуктора вместе с пластиковым компонентом.
  5. На место сектора заслонки следует установить новый микромоторедуктор. Там вы увидите аналогичный квадрат.

Расположение устройства

Практика показывает, что для замены микроредуктора не требуются особые навыки, много времени и чрезмерные усилия. Однако аккуратность соблюдать никогда не забывайте.

А вот для того, чтобы установить заслонку вашего микромоторедуктора, потребуется пригласить помощника.

  1. Сначала подключаются контакты на новый микроредуктор, то есть моторчик.
  2. Проворачивая против часовой стрелки заслонку, вы тем самым включаете подачу холодного воздуха.
  3. Включите зажигание и поверните датчик системы управления печкой (САУО) в положение непосредственно напротив синей точки регулятора.
  4. Либо можно сделать наоборот, то есть проверить микро моторедуктор, установив датчик напротив красной точки, а заслонку повернуть до упора по направлению часовой стрелки.
  5. Микроредуктор проворачивается несколько больше требуемого, потому для правильной установки рекомендуется использовать специальный смазочный материал для квадрата.
  6. Установите моторчик таким образом, чтобы отверстия для саморезов совпадали.
  7. Вот теперь нужна помощь вашего товарища, поскольку его задачей будет прокручивать регулятор температуры и одновременно с этим надавливать на моторчик внутрь.
  8. Если квадратны совпадут, можно считать замену микромоторедуктора успешной. Теперь воздух должен поступать необходимой вам температуры внутрь салона.
  9. Не переживайте, если квадрат заходит не на всю длину используемой заслонки. Это нормальное явление, когда моторедуктор заходить примерно на треть. Такая установка никак не повлияет на работоспособность системы.
  10. Теперь остается вернуть саморезы на место и несколько раз покрутить микроредуктор — от синей метки к красной, и в обратной последовательности.
  11. Эти манипуляции позволят печке запомнить, какой рабочий диапазон имеет новый редуктор. Потому с его работоспособностью в будущем проблем не возникнет.

Если все сделать аккуратно и в соответствии с инструкцией, при поворотах заслонки микромоторедуктора вашей печки не будет вставать в требуемое положение. Включив устройство в режиме со значком «А», контроль и регулировка будут осуществляться в автоматическом режиме — с погрешностью не более 2 градусов.

Установка

Для установки моторедуктора вам потребуется определенный набор инструментов, в которых входят:

  • Рожковый ключ на 10 миллиметров;
  • Крестовая отвертка;
  • Гаечные ключи.

Не переживайте, если в вопросах самостоятельного ремонта автомобиля вы новичок. В замене моторедуктора нет ничего сложного.

  1. Извлеките стеклоочистители из предохранителя, чтобы получить доступ к устройству. Для этого нужно демонтировать контактную гайку, после чего освободить жабо.
  2. Перед вами откроется доступ к саморезам.
  3. По бокам жабо откручиваются две гайки, а затем извлекается из отсека электромотора редуктора резиновый уплотнитель.
  4. Отключите трубопровод жабо заслонки путем его отсоединения.
  5. Демонтируйте саморезы, которые держат терморадиаторы редуктора.
  6. Моторчик располагается слева в отеке редуктора заслонки, прямо возле тормозного усилителя.
  7. Далее нужно открутить нижний крепежный винт и снять электромоторчик.
  8. Выполнять сборку заслонки следует строго в обратной последовательности. Причем делать это только после того, как была произведена установка моторедуктора.

Проверка функциональности

Проверка элемента заключается в проведении следующих мероприятий:

  • Первым делом установите левую ручку на позицию синей точки;
  • Подождите около 15 секунд;
  • Запустите двигатель;
  • Отключите контролер от разъема Х1 и измерьте сопротивления на двух контактах — Х1. 4 и Х1.1.

В зависимости от типа контроллера, показатели должны быть соответствующими.

Точка тестирования

Контроллеры

Показатели сопротивления

Позиция на синей точке

1303.3854, 1313.3854, 1333.3854

800-1200 Ом

1323.3854

3600-500 Ом

Позиция на красной точке

1303.3854, 1313.3854, 1333.3854

3200-5000 Ом

1323.3854

1200-1600 Ом

Если проверка микромоторедуктора показывает отсутствие сопротивления или оно при тестировании не изменяется, вероятнее всего вышел из строя датчик положения вала. Увы, отдельно приобрести его не получится, потому потребуется полностью менять редуктор. А это заметные траты.

 Загрузка …

Мотор-редуктор заслонки печки ВАЗ 2110. Проверка ⋆ I Love My Lada

Штатный отопитель на ВАЗ 2110 — 2112 не отличается особой надежностью. Пока не ударили сильные морозы, желательно провести его диагностику и проверку основных узлов и систем. Основная проблема печки десятого семейства — сбои в работе заслонки, регулирующей подачу теплого воздуха в салон. Как выполнить диагностику быстро и просто своими руками, разберемся прямо сейчас.

Проверяем контроллер печки ВАЗ 2110

Признаки неисправности отопителя долго объяснять не нужно — в салоне холодно, воздух не прогревается до желаемой температуры. Это безобразие может сопровождаться отсутствием реакции на вращение левой ручки управления печкой, отвечающей за температуру воздуха.

Вкратце о том, как работает отопитель ВАЗ 2110

Печка десятого семейства работает под управлением электронного блока контроля температуры. Это означает, что механические комплектующие в составе системы сведены к минимуму.

Принципиальная схема управления климатом в салоне ВАЗ 2110-2112.

Как и любая электронно-управляемая система, печка ВАЗ 2110 состоит из датчика, блока управления и исполнительного механизма:

  1. Датчик температуры салона установлен под обшивкой потолка. Он отслеживает температуру в машине и подает электрический импульс соответствующего потенциала на блок управления.
  2. Электронный блок управления получает импульс, сопоставляет эти данные с установленными водителем на левой крутилке. После этого блок подает сигнал на исполнительный механизм.
  3. В роли исполнительного механизма выступает мотор-редуктор привода заслонки печки. При необходимости он проворачивает заслонку, дозируя теплый воздух. Как только температура в салоне достигнет желаемого предела, моторчик прикрывает заслонку, уменьшая подачу горячего воздуха. Когда салон остывает, все происходит с точностью до наоборот — заслонка открывается, увеличивая количество поступающего тепла.
Основные элементы системы управления отоплением ВАЗ 2110-2112.

Следовательно, если электродвигатель вентилятора печки адекватно реагирует на правый регулятор скорости вращения вентилятора, но тепла в салоне нет, в первую очередь тестируем контроллер отопителя.

Мотор-редуктор привода заслонки одного из новых образцов.

Как самому проверить контроллер отопителя ВАЗ 2110

Перед тем как разбирать печку или открывать доступ к ее узлам, проверим, реагирует ли заслонка на команды контроллера. Сделать это просто — снимаем панель дефлектора (она держится на обычных защелках), включаем зажигание и устанавливаем регулятор температуры (левый регулятор) сначала в крайнее левое положение, потом в крайнее правое.

В это время заслонка печки должна перемещаться от полностью закрытого в полностью открытое положение.

Контролируем положение заслонки отопителя со снятым дефлектором.

Если этого не происходит, проверяем контроллер следующим образом:

  1. Вынимаем контроллер из консоли при выключенном зажигании. Нам пригодится контрольная лампа или пробник. Один конец, положительный контакт пробника или лампы, устанавливаем на контакт 3 колодки Х2 (черный провод). Второй контакт лампы ставим на контакт 6, он находится сразу под третьим контактом (голубой провод).
  2. Включаем зажигание. Напряжение на контрольную лампу должно поступить, лампа обязана загореться. Это говорит о том, что контроллер получает питание. Если лампа не загорается, ищем либо обрыв в цепи питания контроллера, либо готовимся к замене блока управления. При этом учитываем, что напряжение аккумулятора должно быть не менее 12-12,5 В.
  3. Отключаем контрольную лампу и большую контактную колодку Х1.
  4. Для дальнейшей проверки нам понадобится два провода с клеммами и мультиметр. Устанавливаем провода на контакт 2 (первый справа в верхнем ряду), подключаем провод к плюсовому щупу мультиметра, и контакт 8 (четвертый справа в верхнем ряду). Этот проводник подключаем к минусовому щупу мультиметра.
  5. Включаем зажигание, мультиметр устанавливаем в режим измерения напряжения в пределах 20 В. Регулятор ставим в центральное положение. На дисплее мультиметра может появиться незначительный потенциал в пределах 0,05-0,07В.
  6. Переводим регулятор температуры в крайнее правое положение, на максимальный обогрев. Мультиметр должен в этом случае показать напряжение в пределах 10-11 В. Напряжение будет удерживаться на протяжении 10-15 секунд, после чего показания прибора будут стремиться к нулю.
  7. Переводим регулятор температуры в крайнее левое положение, на минимальный обогрев. Напряжение на дисплее мультиметра покажет тех же 10-11 В, но со знаком «минус».

Если контроллер прошел проверку удачно, претензии к нему отпадают. В противном случае ему светит замена.

Проверяем мотор-редуктор заслонки печки ВАЗ 2110

Если после этой проверки и установки контроллера на место заслонка не реагирует на положение регулятора температуры, проверяем мотор-редуктор. Первое, на что нужно обратить внимание, срабатывает ли мотор-редуктор в принципе. Это хорошо слышно, если переводить регулятор температуры из одного положения в другое, направление подачи воздуха будет меняться, будет слышно характерное равномерное жужжание двигателя заслонки.

В некоторых случаях мотор-редуктор может клинить, заслонка в этих случаях не может полностью закрываться или открываться. Причина этого — износ пластиковых шестерен мотор-редуктора, заслонка будет перемещаться рывками, издавая характерное пощелкивание.

В любом случае у нас не остается другого выхода, кроме как демонтаж и детальная проверка или замена мотор-редуктора. Он расположен на корпусе отопителя, добраться до него можно из-под капота, чтобы не снимать отопитель полностью.

Перед тем как менять редуктор или покупать новый, давайте убедимся в том, что у нас печка нового образца. До 2008 года выпуска на всех ВАЗ 2110 мотор-редуктор печки выглядел так.

Мотор-редуктор заслонки печки старого образца.

Позже редуктор заменили на узел в пластиковом корпусе, а еще позже редуктор был модернизирован. Выглядели они следующим образом. Каталожный номер — 2110-8127200-11.

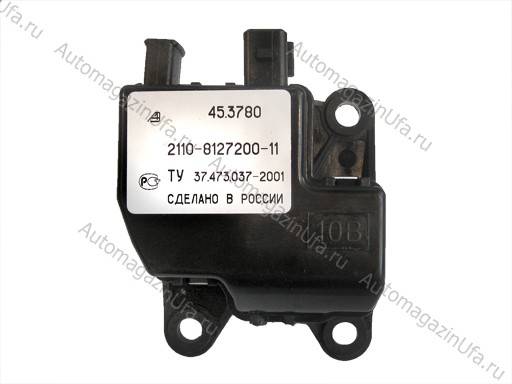

Моторедуктор заслонки отопителя 2110-2112 нового образца.

Редукторы фирмы «Омега» покупать не рекомендуют, у них очень незначительный ресурс. Цена мотор-редуктора ВАЗ 2110 — от 10 до 15 долларов в зависимости от производителя.

Как снять и заменить мотор-редуктор отопителя ВАЗ 2110

Чтобы демонтировать редуктор заслонки отопителя, нам понадобится стандартный набор инструментов и несколько часов свободного времени. Демонтаж выполняем по такому алгоритму:

  1. Снимаем поводки дворников и выкручиваем четыре самореза крепления пластиковой накладки под лобовым стеклом (жабо), две гайки под головку на 10 мм по углам. Снимаем накладку.
  2. Выкручиваем пять саморезов крепления утеплителя моторного щитка, снимаем утеплитель.
  3. Снимаем трубку форсунок омывателей лобового стекла, снимаем уплотнитель капота.
  4. Некоторые предпочитают снимать трапецию стеклоочистителей или вакуумный усилитель тормозов, чтобы без проблем добраться до мотор-редуктора заслонки печки. Впрочем, если в арсенале есть гибкий поводок для бит под крест или короткая крестовая отвертка, можно обойтись и без лишней работы.
  5. Редуктор крепится на трех саморезах к корпусу отопителя. Отключаем контактные колодки питания и датчиков положения мотор-редуктора, после чего можно откручивать саморезы крепления корпуса редуктора.
  6. Есть ли смысл восстанавливать старый мотор-редуктор, решает каждый для себя. Впрочем, бывают безвыходные ситуации, когда редуктор приходится ремонтировать. Как правило, в нем изнашиваются шестерни и вал может заклинить.
  7. Перед установкой нового или отремонтированного мотор-редуктора на место, проверим его работоспособность. Для этого подключим обе контактные колодки, включим зажигание и переключим регулятор температуры из одного положения в другое. Если вал мотор-редуктора вращается без посторонних звуков, а время вращения вала из одного положения в другое и обратно не превышает 5-7 секунд,  можем устанавливать его на место.

Купив новый мотор-редуктор, не помешает проверить наличие смазки в механизме. При необходимости смазываем шестерни силиконовой консистентной смазкой. Установку привода заслонки печки ВАЗ 2110 выполняем в обратном порядке.

Как отремонтировать или заменить моторедуктор печки ВАЗ-2110

Нормальная работа печки ВАЗ-2110 невозможна без правильного функционирования моторедуктора, который отвечает за открывание/закрывание заслонки. В результате такого взаимодействия воздух, который поступает в салон автомобиля, нагревается/охлаждается в зависимости от ситуации. Поэтому, когда требуется замена или ремонт моторедуктора печки, медлить нельзя. Эту работу можно выполнить своими руками, не прибегая к помощи специалистов.

Как обнаружить и определить неисправность

В первую очередь автовладелец отмечает невозможность изменения температурного режима воздуха, который подаётся через отопительную систему. Чтобы проверить состояние микромоторедуктора, необходимо подать электроэнергию с аккумулятора на его двигатель при установленном среднем положении. Аналогично осуществляется проверка работоспособности контроллера, который также влияет на возможность регулирования температуры воздуха.

Самым явным признаком неработающего моторедуктора является существенное снижение скорости прогревания салона. Если же вентиляционная регуляция вообще отсутствует, то можно говорить о проблемах с проводкой отопителя.

Проблемы с работой печки не всегда вызывает моторедуктор заслонки отопителя ВАЗ-2110. Нужно знать и про другие причины, чтобы не приписывать их неработающему редуктору:

  • неспособность электроцепи передавать напряжение на двигатель;
  • неисправность в автономном блоке управления отопительной системы.

Замена моторедуктора

В случае когда требуется замена микроредуктора, необходимо следовать приведённому ниже плану работы, для реализации которого понадобится две крестообразные отвёртки (длинная и короткая), гаечный рожковый ключ «десятка».

  1. Вынимаем стеклоочистители из специального предохранителя, который представлен в виде резинового колпачка. Но вначале потребуется отвинтить контактную гайку при помощи ключа на десять.
  2. Демонтируем жабо, которое находится в четырёх заглушках, выполняющих по большей части декоративную функцию.
  3. На боковых плоскостях жабо можно увидеть пару гаек, которые потребуется открутить.
  4. Смотрим на отсек электродвигателя и находим резиновый уплотнитель, который необходимо демонтировать.
  5. Чтобы отсоединить трубопровод, потребуется открутить саморезы, за счёт которых удерживаются термические радиаторы с электродвигателя.
  6. Рядом с тормозным вакуумным усилителем находится мотор заслонки, который крепится на трёх крепёжных винтах.
  7. На этом этапе можно демонтировать электрический мотор, сняв предварительно самую небольшую колодку. Колодка более большого размера имеет проволочное крепление.
  8. Устанавливаем новый моторедуктор на место сектора заслонки.
  9. Для сборки отопительной заслонки чётко следуем описанному плану, но все этапы выполняются в обратном порядке.

Важные практические моменты

Некоторые сложности могут быть связаны с установкой заслонки микроредуктора. Для этой работы необходимо привлечь помощника. Для начала потребуется выполнить подключение контактов на новый мотор. Если заслонка отопителя проворачивается против хода часов, то осуществляется подача холодного воздуха. Значит, необходимо включить зажигание автомобиля и переключить датчик на системе управления отопителем таким образом, чтобы он располагался напротив синей точки. Проверка микромоторедуктора может осуществляться по противоположной схеме, которая предусматривает поворот заслонки по ходу часового механизма и установку датчика возле красной отметки. Микромоторедуктор должен провернуться больше, чем это происходит в обычном режиме. Квадрат можно обработать специальным смазочным веществом, что облегчит установку.

Во время установки мотора необходимо уделить внимание совпадению отверстий для саморезов. Приглашённый помощник должен прокручивать регулятор температуры и надавливать на электромотор. При совпадении квадратов можно говорить об удачной замене редуктора, эксплуатация которого будет осуществляться на высоком уровне.

В некоторых случаях можно наблюдать неполное вхождение квадрата по длине заслонки. Не стоит раньше времени расстраиваться, поскольку даже при вхождении микромоторедуктора всего на треть его функционирование всё равно будет находиться на высоком уровне. Редуктор потребуется ещё несколько раз прокрутить от одной отметки до другой, чтобы отопительная система зафиксировала рабочий диапазон.

Ремонт моторедуктора

Если же всё-таки у вас имеется желание выполнить ремонт моторедуктора, а не просто заменить его на новый, то следующая часть нашей статьи будет вам интересна. Сразу стоит оговориться, что детали нового образца существенно отличаются от своих предшественников.

Деталь старого образца

В первую очередь рассмотрим принцип ремонта моторедукторов на ВАЗ-2110 старого образца. Такая деталь может иметь пластмассовый корпус или металлический. С первым вариантом работать намного легче, а вот моторедуктор в металлическом корпусе будет сложно снять и при этом не помять его.

Как демонтировать подобный элемент нам уже известно, так что приступим непосредственно к его разборке и выявлению неисправностей. Снимаем с вала адаптер, который вставляется в заслонку и служит для передачи вращательной энергии. Можно смело тянуть на себя, поскольку клея и стопоров здесь нет.

По всему периметру корпуса располагаются защёлки. Чтобы с ними справиться, необходимо воспользоваться плоскими отвёртками, которые нужно вогнать между язычком защёлки и корпусом. Приподнимаем проушину совсем немного и вставляем вторую отвёртку рядом с защёлкой. Половинки разомкнутся от поворотного движения. Подобные действия потребуется выполнить несколько раз по всему корпусу.

Нужно следить, чтобы не выпадали мелкие детали, которые могут затеряться. Полностью снимаем вторую половину корпуса, стягиваем вверх с оси и снимаем три шестерни. На второй половине корпуса должен остаться электродвигатель с шестернёй и валом.

Во время снятия электромотора нужно обратить внимание на червячную шестерню, на конце которой располагается сегмент, отвечающий за центровку вала и удерживающий пару шестерён в зацеплении. Деталь мелкая и может легко затеряться. В корпусе мотора имеется стопорный винт, который препятствует проворачиванию мотора внутри корпуса.

Извлекаем мотор, снимаем с вала шестерни и сегмент. Тщательно осматриваем все детали на предмет поломки и дефекта. Если ничего такого не обнаружилось, то исследуем моторедуктор дальше. В том месте, где подключаются провода, части мотора имеют фиксацию. Разгибаем подручными инструментами и освобождаем донную часть.

Опять действуем аккуратно и осторожно, чтобы ничего не сломать и не растерять. Внутри располагается постоянный магнит, который за счёт магнитного поля удерживает якорь мотора на своём месте. Чтобы не натворить беды, нужно взять агрегат в руку и нажатием пальца на вал утапливаем его. Пальцами другой руки захватываем якорь и разделяем мотор на части. Не стоит хвататься за обмотки, поскольку они легко повреждаются. Видим две щётки, которые крепятся к донной части. При помощи отвёртки оттягиваем щётки за их держатели. На конце якоря располагается шайба, которая препятствует лёгкому демонтажу щёток. Снимать шайбу нет резона.

У якоря имеется три обмотки, которые подлежат тщательному осмотру и прозвону тестером. А также осматриваем все демонтированные элементы на предмет критичных потёртостей, оплавлений, налёта копоти. Сборка моторедуктора осуществляется в обратном порядке, аккуратно и предельно осторожно.

Деталь нового образца

Демонтаж моторедуктора нового образца осуществляется по аналогичной схеме, которая была описана выше. Когда деталь окажется в руках, необходимо разобрать корпус, который удерживается за счёт фиксаторов. Их нужно аккуратно поддеть плоской отвёрткой. В первую очередь нужно рассмотреть мотор на предмет наличия неисправностей. Для этого нужно подключить его к разъёму, который имеется в моторном отсеке. Микромотор подлежит разбору, для чего необходимо будет отогнуть отпрессованный бортик. Важно отметить положение, в котором находится крышка относительно корпуса. Это поможет во время сборки сохранить у электромотора правильную полярность.

При нахождении неисправности в моторе потребуется заняться поисками обрыва. При работающей детали необходимо смазать её и шестерёнки на редукторе. Идеально подходит смазка на силиконовой основе, которую можно использовать при большом диапазоне температур. Возможно, потребуется осуществить замену датчика положения заслонки, на него стоит обратить внимание. Сборка детали осуществляется в строго обратной последовательности.

Ремонт и замена моторедуктора печки — не самая лёгкая работа, с которой может столкнуться автовладелец. Но и ничего сверхсложного в этом также нет. При наличии желания, минимального опыта и фантазии можно успешно устранить проблему с автомобильной системой отопления и создать комфортный климат в салоне своей «десятки».

Моторедуктор заслонки отопителя ВАЗ-2110 – один из ненадежных элементов автомобиля. Ниже разберем конструкцию моторедуктора, его основные неисправности, процедуру ремонта и замены.

Назначение и конструкция моторедуктора

Моторедуктор печки ВАЗ 2110 (или сервопривод) служит для автоматизированного управления заслонкой отопителя салона. Заслонка отопителя регулирует температуру подаваемого в салон автомобиля воздуха. Это нововведение компании АвтоВАЗ пришло на смену устаревшей тросовой системе, применявшейся для управления заслонкой печки в классических моделях.

Мотор редуктор ВАЗ-2110 выпускается в двух вариантах: нового и старого образца. Моторчик старого образца – металлический, с тягой для соединения с приводом заслонки. Моторедуктор нового образца – пластиковый, с хвостовиком вала, соединяющимся непосредственно с механизмом заслонки.

Устройство моторедуктора простое. Моторчик, уложенный в пластиковый или металлический корпус, с номинальным напряжением 12 вольт, вращает систему из зубчатых пластиковых шестерен. Цель этой системы – понизить частоту вращения выходного вала и увеличить на нем крутящий момент. Выходной вал воздействует на тягу или на привод заслонки.

Управляется привод отопителя от электронного блока управления, который расположен на торпеде под рукоятками регулирования отопителя. Реверс мотора осуществляется за счет изменения полярности подаваемого напряжения. Обратную связь с блоком управления обеспечивает датчик положения.

Моторедуктор печки ВАЗ-2110 находится с левой по ходу движения стороны подкапотного пространства под верхней пластиковой защитой. Крепится к корпусу печки тремя винтами.

Неисправности и их причины, первичная диагностика

Неисправностей, из-за которых не работает моторедуктор печки ВАЗ-2110 или некорректно реагирует на изменение положения рукоятки, несколько.

  1. Если ЭБУ отправляет некорректный сигнал или не подает питание на сервопривод вообще – заслонка не будет нормально работать. Эта неисправность проявляется в полном отказе привода заслонки (из дефлекторов всегда дует горячий или холодный воздух) или ее частичной работоспособности (при включении некоторых режимов ничего не меняется или заслонка становится в крайнее положение).
  2. Потеря контакта. Окисление или обрыв проводки закономерно выведет из строя микромоторедуктор привода печки.
  3. Поломка электроники переключателя. Переключатель – это простейший набор поочередно замыкаемых контактов при повороте рукоятки. Его неисправность проявляется в «выпадении» одного или нескольких режимов.
  4. Перегорание моторчика. Редкая неисправность. Наблюдается в сырую погоду при нарушении герметичности корпуса или после скачка напряжения в бортовой сети.
  5. Заклинивание редуктора. Пластиковые шестерни иногда из-за перекоса или попадания инородных тел между зубьями заклинивают.
  6. Разрушение привода. У сервоприводов старого образца обламывается тяга, у новых моторчиков сворачиваются грани приводного вала. Эта поломка предусматривает только замену микромоторедуктора печки ВАЗ-2110.

Как проверить моторедуктор печки ВАЗ-2110?

Самый простой способ диагностики – прислушаться к работе привода. Для этого включите зажигание и поверните рукоятку регулятора температуры в одно из крайних положений. Затем резко, одним движением, включите другую крайнюю позицию переключателя. Прислушайтесь к центральному дефлектору на торпеде. Моторчик издает характерное жужжание.

Можно и визуально проконтролировать работу заслонки. Она видна в центральном воздуховоде, если подсветить фонариком. Поворачивайте переключатель и следите за заслонкой.

Однако эти способы диагностики отвечают только на один вопрос: работает ли в целом механизм управления заслонкой. Причина может заключаться не только в микромоторедукторе. Для более детальной диагностики потребуется демонтаж моторчика.

Снятие моторедуктора отопителя ВАЗ-2110

Для доступа к микромоторедуктору отопителя ВАЗ-2110, независимо от года выпуска авто, потребуется произвести несколько несложных операций.

  1. Снимаем дворники. Крепятся они на двух гайках. Поднимаем защитные колпачки и откручиваем крепежные гайки ключом на 14.
  2. Демонтируем верхнюю защиту моторного отсека — жабо. Для этого откручиваем саморезы крестовой отверткой, часть которых скрыта под круглыми пластиковыми заглушками.
  3. Снимаем шумоизоляцию моторного щита. Крепится она на винтах. Чтобы ее демонтировать, потребуется отсоединить патрубки подвода охлаждающей жидкости.
  4. Отсоединяем трапецию дворников, которая крепится на двух гайках к кузову.

Можно демонтировать вакуумный усилитель тормозов, однако эта операция необязательна. Но тогда при откручивании винтов моторедуктора потребуется короткая отвертка или трещотка с насадкой-отверткой.

С левой стороны по ходу движения авто, возле перегородки моторного щита над вакуумным усилителем и расположен микроредуктор управления заслонкой отопителя ВАЗ-2110. К нему подведены две фишки. Более массивная фишка – это питание. Она подает напряжение на обмотки электромотора. Фишка поменьше – контрольная, считывает положение вала и отправляет эту информацию на блок управления. Отсоединяем эти фишки. Фишка питания может иметь металлическую фиксирующую скобу. Не забываем поднять ее плоской отверткой.

Моторчик, независимо от конструкции, крепится к корпусу печки на трех винтах. Выкручиваем винты и извлекаем моторчик.

Диагностика, ремонт и замена

Проверить моторедуктор можно сразу после демонтажа. Нужно подать напряжение 12 вольт на контакты питающего разъема. Проще всего это напряжение взять с аккумулятора. Накидываем два провода на АКБ и подсоединяем к контактам разъема. Вал моторедуктора должен начать поворачиваться. При изменении полярности движения вала должно реверсироваться.

Если этого не происходит, разбираем моторедуктор. Если же сервопривод срабатывает, то проблема в блоке управления или проводке.

Самостоятельно можно разобрать только микромоторедуктор нового образца. Пластиковый корпус держится на фиксаторах и без проблем разделяется на две половины при небольшом усилии.

После разборки пробуем вращать червяк вала электродвигателя пальцами. Если он вращается легко, значит, механическая часть исправна. Осмотрите зубья шестеренок. Углубления в верхней крышке под валы шестерен должны быть целыми, без сколов и эллипсоидной выработки.

Пробуем подать напряжение на моторчик напрямую, мимо фишки. В некоторых случаях обрыв наблюдается именно на этом участке. Если и после подачи напряжения напрямую ничего не происходит – ремонт моторедуктора печки ВАЗ-2110 на этом можно прекращать. Неисправен мотор. Потребуется установка нового моторчика или полная замена моторедуктора, что обычно и делается из-за отсутствия в продаже подходящих электродвигателей.

Видео: Не греет печка на ВАЗ 2110? Замена моторедуктора заслонки отопителя

Замена моторедуктора печки ваз 2110 нового образца, как и старого, проводится в обратной демонтажу последовательности.

Единственная рекомендация на этапе установки – проверить работоспособность новой детали. Известны случаи, когда даже новые запчасти имели дефекты. А если приобрели б/у сервопривод, проверка нужна обязательно.

Схема проверки та же, что и на этапе диагностики: просто подаем напряжение на обмотки моторедуктора и меняем полярность. Моторчик крутится, шток поворачивается – устанавливаем моторедуктор на свое место.

Смотрите также

Холодная печка на холостых

Ремонт радиатора печки

Замена салонного фильтра ВАЗ 2110

Из печки дует холодный воздух. Подборка обсуждений

Замена радиатора печки ВАЗ 2110

Одной из самых распространённых болячек ВАЗ 2110, мы бы даже сказали неисправность «стандартная» — это печка данного автомобиля. В нашем случаи поток воздуха был постоянно горячим (возможно постоянно холодный), на изменения положения рычага печки реакции никакой. Это связано со специфической конструкцией отопления в ВАЗ 2110. Оно устроено так, что нет крана подачи охлаждающей жидкости в радиатор, а регулирование температуры потока происходит посредством работы воздушной заслонкой (улица/радиатор). То есть охлаждающая жидкость в радиатор печки подаётся постоянно.

Весь процесс ремонта своими руками описан в данной фото инструкции. А если вас интересуют другие причины почему не работает печка ВАЗ 2110 читайте нашу статью.

Первым делом нужно определить причину проблемы. Практически в 90% случаем виновником «не работающей печки» или «постоянно работающей» печки, является заслонка воздуховода, а точнее её микро редуктор, в силу специфичности конструкции отопления на ВАЗ 2110.

Поэтому разбираем на центральной консоле сопла, т.е. снимаем их.

Далее с помощью рычага регулирующий подачу воздуха(переводим его в крайнее левое и крайнее правое положение), нужно посмотреть движется ли заслонка.

В нашем случае, действительно заслонка не реагирует на движение рычага, и её заклинило в одном крайне правом положении.

На изображении показано правильная работа заслонки.Если заслонка реагирует на движение заслонки, а дует если теплый или холодный воздух, то нужно искать неисправность в области радиатора.

Можно очень просто проанализировать как работает блок САУО. Подаётся ли с САУО управляющее напряжение на мотор редуктора? Вот схема

Подключаем тестер к клеммам х1. 2(розовый) и х1.8(коричневый). Включаем зажигание. Когда переводите рукоятку температуры в самое положения, на 10-15 секунд должен появиться управляющее напряжение 10 Вольт. Далее при каждом изменении положения рукоятки температуры в боковое положения, полярность управляющего напряжения должна меняться. В случаи когда напряжение нет совершенно, то нерабочий САУО.

В случаи когда печка фунциклирует только в крайних положениях или есть подозрения, что редуктор исправен, а его вал проворачивается в гнезде заслонки, то легко проверить исправность датчика положения заслонки. При переводе рукоятки температуры в крайние положения сопротивление между контактами х1.1(зелёный) и х1.4(голубой с пурпурной полосой) должно меняться.

Итог: САУО исправен, даёт микро моторедуктору напряжение, а заслонка на это не реагирует.

Демонтируем дворники, выкручиваем показанные стрелками болты.Также выкручиваем 2 гайки что находятся по бокам. Осторожно отводим пластмассовый зацеп от отверстия в кузове, демонтируем жабо.

Далее чтобы более удобно было снимать и устанавливать жабо, разрезаем трубочку, что служит для подачи омывателя и вставляем в неё трубочку от баллона с монтажной пеной.

Место дислокации редуктора.

Демонтировать редуктор можно из этого положения. Крепится он 3-мя болтами.

Редуктор демонтирован с автомобиля.

Далее приступаем ку его разборки.

При помощи плоской отвертки аккуратно отгибаем защелки и разъединяем две половинки.

Подключаем к разъёму моторчика питание от САУО и тестируем работает ли моторчик?

В любом случаи снимаем моторчик и разбираем его.

Если моторчик не работает, ищем место где произошел обрыв цепи. Если всё в порядке смазываем его.

После смазывания подключаем моторчик к редуктору, если вал движется — это значит всё в полном порядке.

Сборку производим в обратной последовательности.

Подпишись на наш канал в Я ндекс.Дзене

Еще больше полезных советов в удобном формате

Как известно, система отопления в любом автомобиле играет огромную роль. Модель отечественного автопроизводства ВАЗ 2110 исключением не является. При выходе из строя хотя бы одного элемента, функциональность всей системы может быть нарушена.

Сегодня мы поговорим про моторедуктор печки. Он отвечает за закрытие и открытие заслонки вашего отопителя в машине. Открытие и закрытие определяется по сигналам от системы управления отопителям. Так воздух внутри салона может охлаждаться или нагреваться по мере необходимости.

У моторедукторов для ВАЗ 2110 есть одна важная особенность. В зависимости от года выпуска, конфигурация этого элемента существенно отличается. Потому важно заранее определить, какой именно моторедуктор стоит на вашем авто, прежде чем совершать покупку и замену.

Причины поломки

Если моторедуктор вышел из строя, тогда вы не сможете регулировать температуру внутри салона своего авто путем управления системой отопления.

Чтобы проверить работу элемента, можно подать от аккумулятора электроэнергию непосредственно на двигатель редуктора при среднем положении. Аналогичным путем выполняется проверка функциональности контроллера. Если он ломается, тогда регулировать температуру также становится невозможным.

Выход из строя моторедуктора (МР) может быть связан с такими причинами:

  • Нарушилась целостность электрической цепи. Это означает, что на двигатель не подается напряжение, а потому моторедуктор не способен работать должным образом;
  • Возник дефект в автономном блоке управления печкой. Из-за этого редуктор не обеспечивает подачу воздуха требуемой водителем температуры.

Старый образец

Замена микромоторедуктора

Для выполнения замены элемента вам потребуется выполнить несколько не особо сложных мероприятий. Потому вовсе не обязательно обращаться на станции технического обслуживания и платить за их услуги большие деньги.

  1. Первым делом снимите жабо.
  2. Далее демонтируется вакуумный усилитель тормозов.
  3. После этого нужно еще снять педальный узел.
  4. Теперь приступаем к демонтажу старого микроредуктора вместе с пластиковым компонентом.
  5. На место сектора заслонки следует установить новый микромоторедуктор. Там вы увидите аналогичный квадрат.

Расположение устройства

Практика показывает, что для замены микроредуктора не требуются особые навыки, много времени и чрезмерные усилия. Однако аккуратность соблюдать никогда не забывайте.

А вот для того, чтобы установить заслонку вашего микромоторедуктора, потребуется пригласить помощника.

  1. Сначала подключаются контакты на новый микроредуктор, то есть моторчик.
  2. Проворачивая против часовой стрелки заслонку, вы тем самым включаете подачу холодного воздуха.
  3. Включите зажигание и поверните датчик системы управления печкой (САУО) в положение непосредственно напротив синей точки регулятора.
  4. Либо можно сделать наоборот, то есть проверить микро моторедуктор, установив датчик напротив красной точки, а заслонку повернуть до упора по направлению часовой стрелки.
  5. Микроредуктор проворачивается несколько больше требуемого, потому для правильной установки рекомендуется использовать специальный смазочный материал для квадрата.
  6. Установите моторчик таким образом, чтобы отверстия для саморезов совпадали.
  7. Вот теперь нужна помощь вашего товарища, поскольку его задачей будет прокручивать регулятор температуры и одновременно с этим надавливать на моторчик внутрь.
  8. Если квадратны совпадут, можно считать замену микромоторедуктора успешной. Теперь воздух должен поступать необходимой вам температуры внутрь салона.
  9. Не переживайте, если квадрат заходит не на всю длину используемой заслонки. Это нормальное явление, когда моторедуктор заходить примерно на треть. Такая установка никак не повлияет на работоспособность системы.
  10. Теперь остается вернуть саморезы на место и несколько раз покрутить микроредуктор — от синей метки к красной, и в обратной последовательности.
  11. Эти манипуляции позволят печке запомнить, какой рабочий диапазон имеет новый редуктор. Потому с его работоспособностью в будущем проблем не возникнет.

Если все сделать аккуратно и в соответствии с инструкцией, при поворотах заслонки микромоторедуктора вашей печки не будет вставать в требуемое положение. Включив устройство в режиме со значком «А», контроль и регулировка будут осуществляться в автоматическом режиме — с погрешностью не более 2 градусов.

Установка

Для установки моторедуктора вам потребуется определенный набор инструментов, в которых входят:

  • Рожковый ключ на 10 миллиметров;
  • Крестовая отвертка;
  • Гаечные ключи.

Не переживайте, если в вопросах самостоятельного ремонта автомобиля вы новичок. В замене моторедуктора нет ничего сложного.

  1. Извлеките стеклоочистители из предохранителя, чтобы получить доступ к устройству. Для этого нужно демонтировать контактную гайку, после чего освободить жабо.
  2. Перед вами откроется доступ к саморезам.
  3. По бокам жабо откручиваются две гайки, а затем извлекается из отсека электромотора редуктора резиновый уплотнитель.
  4. Отключите трубопровод жабо заслонки путем его отсоединения.
  5. Демонтируйте саморезы, которые держат терморадиаторы редуктора.
  6. Моторчик располагается слева в отеке редуктора заслонки, прямо возле тормозного усилителя.
  7. Далее нужно открутить нижний крепежный винт и снять электромоторчик.
  8. Выполнять сборку заслонки следует строго в обратной последовательности. Причем делать это только после того, как была произведена установка моторедуктора.

Проверка функциональности

Проверка элемента заключается в проведении следующих мероприятий:

  • Первым делом установите левую ручку на позицию синей точки;
  • Подождите около 15 секунд;
  • Запустите двигатель;
  • Отключите контролер от разъема Х1 и измерьте сопротивления на двух контактах — Х1. 4 и Х1.1.

В зависимости от типа контроллера, показатели должны быть соответствующими.

Страница которой нет

Зимние товарыАвтоодеялоАнтигельБыстрый старт (эфир)Утеплитель в решеткуЩетка-скребокЩетки стеклоочистителяЛопатаПровода прикуривателяТрос буксировачныйЦепи противоскольжения

ЛампыЛампа h2Лампа h4Лампа h4CЛампа h5Лампа h5B NissanЛампа HB3Лампа HB4Лампа H7Лампа H8Лампа h21Лампа h29Лампа h37.Лампа ксенон.Лампа без цокольнаяЛампа с цоколемЛампа салонаЛампа в приборку

Щетки стеклоочистителея1. Щетка летняя2. Щетка зимняя3. Щетка гибридная4. Щетка задняя5. Лента щетки 6. Адаптер щетки. Щетка стекл. 300мм Щетка стекл. 325мм Щетка стекл. 350мм Щетка стекл. 375мм Щетка стекл. 400мм Щетка стекл. 425мм Щетка стекл. 450мм Щетка стекл. 475мм Щетка стекл. 500мм Щетка стекл. 525мм Щетка стекл. 550мм Щетка стекл. 575мм Щетка стекл. 600мм Щетка стекл. 625мм Щетка стекл. 650мм Щетка стекл. 675мм Щетка стекл. 700мм

Набор автомобилиста Аварийный знак Аптечка Ареометр Воронка Губка Домкрат Жилет Зарядное устройство Ключ балонный Ключ свечной Компрессор Манометр Насос ножной Огнетушитель Перчатки Провода прикуривания Трос буксировачный Цепи противоскольжения

Аксессуары Адаптер ремня безопасности Ароматизатор Ветровики Губка Горелка газовая Жгут Зажим «крокодил» Знак наклейка Коврик багажника Коврики для салона Колпаки Мухобойка Оплётка Рамка под номер Салфетка замшевая Салфетки влажные Ходовые огни Чехлы

Жидкости и химия1. Автошампунь2. Антигель3. Антигравий4. Антидождь5. Антизапотеватель6. Антикоррозийная смазка7. Антилёд8. Ацетон9. Быстрый старт10. Вода дистиллированная 11. Газовый балон 12. Герметики13. Грунтовка 15. Незамерзающая жидкость16. Клей17. Краска 18. Лента для ремонта глушителя19. Очистители20. Полироль21. Преобразователь ржавчины22. Присадки23. Промывка24. Размораживатель 25. Растворитель 26. Холодная сварка 27. Чернитель шин 28. Электролит

СмазкиСмазка ШРУССмазка ШРУС внутр (трипоид)Смазка высокотемпературнаяСмазка для суппортаСмазка пушечное салоСмазки для подшипниковСмазки для игольчатых подш.Смазки для шаровых,крестовинСмазки для поршнейПаста притирочная клапановСмазки WD-40Смазки ВалераСмазки силиконСмазки жидкий ключСмазки графит

Инструменты Набор инструмента Изолента Ключ динамометрич. Ключ балонный Ключ Г-образный Ключ ГРМ Ключ комбинированный Ключ накидной Ключ прокачки тормозов Ключ разбора стоек Ключ свечной Ключ трубка Ключ храповика Круг отрезной Набор инструмента Набор ключей TORX Набор ключей Отвертка Пассатижи Перчатки Рассухариватель Стяжка пружин Съемники Тонкогубцы Трос

Тосол, Антифриз1. Антифриз красный2. Антифриз зеленый3. Антифриз желтый4. Тормозная жидкость5. Тосол

Подогревы ДВС Насос дополнительный Подогреватель без помпы Подогреватель с помпой Печь дополнительная

Моторедуктор заслонки отопителя 2110-8127200 в Челябинске

Является аналогом датчиков 45.3780 (2110-8127200-11), МЗО-1,0, 2110-8127200-10, 2110-8127200-14, 2110-8127200-12, 45.3780-01, МРЗ0-1, КФВШ.421311.003, МР-2-01ЕПКД.403432.005, МР-2-03 ЕПКД.403432.005

Применение:Вазовский номер 2110-8127200

Поставляется на конвейер

Автомобили ВАЗ 2110 и их модификации, автомобили Волга, Газель.

предназначен в комплекте с блоком управления и датчиком температуры воздуха в салоне для автоматического регулирования углового положения заслонки отопителя автомобилей ВАЗ, работающих при температуре окружающей среды от -40°С до +45°С и влажности (90±3)% при номинальной температуре (27±3)°С.

Основные технические характеристики:

1. Номинальное напряжение питания ЭД МР — (10±0,1) В постоянного тока.

2. Рабочий диапазон напряжений питания ЭД МР — (9,5…11) В постоянного тока.

3. Потребляемый ток ЭД МР в режиме холостого хода при номинальном напряжении питания в нормальных климатических условиях — не более 0,05 А.

4. Рабочий диапазон температур окружающей среды от -40°С до +85°С.

5. Масса МР — не более 0,14 кг.

6. Номинальная нагрузка на выходном валу МР — (0,4±0,03) Н*М.

7. Начальный пусковой момент на выходном валу МР при номинальном напряжении питания в нормальных климатических условиях — не менее 1,0 Н*М.

8. Частота вращения выходного вала МР в режиме холостого хода и номинальном напряжении питания в нормальных климатических условиях — (2,3±0,6) об./мин.

9. Направление вращения выходного вала МР — реверсивное;

10. Износоустойчивость МР не менее 40000 циклов в течение времени не менее 550 часов.

Гарантия производителя:

Применение новейшей импортной комплектации, модернизация позволило увеличить ресурс и надежность моторедуктора, что подтверждено испытаниями в независимых лабораториях.

Гарантия — 12 месяцев.

Замена моторедуктора печки на ВАЗ 2110: правила установки

Замена моторедуктора печки на ВАЗ 2110: правила установки

Print this article
Font size -16+

Содержание:

  1. Причины поломки
  2. Замена микромоторедуктора

Как известно, система отопления в любом автомобиле играет огромную роль. Модель отечественного автопроизводства ВАЗ 2110 исключением не является. При выходе из строя хотя бы одного элемента, функциональность всей системы может быть нарушена.

Сегодня мы поговорим про моторедуктор печки. Он отвечает за закрытие и открытие заслонки вашего отопителя в машине. Открытие и закрытие определяется по сигналам от системы управления отопителям. Так воздух внутри салона может охлаждаться или нагреваться по мере необходимости.

У моторедукторов для ВАЗ 2110 есть одна важная особенность. В зависимости от года выпуска, конфигурация этого элемента существенно отличается. Потому важно заранее определить, какой именно моторедуктор стоит на вашем авто, прежде чем совершать покупку и замену.

Основные виновники

Попробуем найти виновника из-за которых может не работать печка.

Датчик температуры

Датчик температуры располагается на двигателе.

Ключ на 19

В том случае, когда датчик будет работать хорошо, то заслонка будет двигаться в зависимости от поставленного на регуляторе значения. Проверить это можно, если снять дефлекторы и понаблюдать за движением заслонки.

Проверка работы датчика охлаждающей жидкости в домашних условиях мультиметром

Также следует проверить соответствие сопротивления датчика температуры в самом салоне. При 20 градусах сопротивление должно составлять 20 Ом, при 15 градусах – 25 Ом.

Контролер печки

Чтобы проверить работу данного элемента требуется вытянуть его из гнезда. Далее надо включить зажигание и проворачивать ручку переключателя температуры. При этом следует замерить, какое напряжение есть на проводах в различном положении регулятора (это коричневый и розовый провод).

Контроллер печки в разобранном виде

Если всё работает исправно, то напряжение на проводах будет появляться в зависимости от положения самого переключателя. Такое напряжение должно спадать само через 10-15 секунд после поворота ручки регулятора. Если такого происходить не будет, то барахлит контролер. Он подлежит только полной замене.

Моторедуктор

Схема моторедуктора с расшифровкой

Из-за того, что он вышел из строя тоже может барахлить печка на ВАЗ-2112. Проверить работу данного узла достаточно сложно. Для этого надо проникнуть в моторный отсек. После снятия шумоизоляции и жабо потребуется снять привод дворников. Там будет два разъема. Тот разъем, к которому подходит коричневый и розовый провод, и будет разъемом моторедуктора.

Изначально надо проверить, нет ли обрыва самих проводов. Для этого на разъеме моторедуктора придется тоже проверить напряжение. Если провода не перебиты, то напряжение будет.

Чтобы проверить состояние самого редуктора, надо подать на разъем напряжение в 12 В. Когда он начнет крутиться, то значит всё в порядке. Если этого не происходит, придется деталь полностью менять. Если редуктор крутится, но печка при этом не работает, то тут причину надо искать уже в проводах и разъемах. Они могут быть окислены.

Отопитель работает только в одном положении

Тут есть несколько вариантов. Придется проверить их все.

  1. Протестировать в контролере провода. Возможен их обрыв или прогорание.
  2. В реле могли отойти провода. Искать блок реле надо в подкапотном пространстве.
  3. Может сгореть дополнительный резистор на корпусе отопителя. Именно он регулирует обороты на вентиляторе.

Идет холодный воздух от заслонки

Тут может быть причина в неисправности термостата или датчика температуры воздуха. Также не исключен вариант, что уровень тосола в системе охлаждения низкий.

Последовательность действий при установке микромоторедуктора отопителя ВАЗ-2112

Заменить неисправный элемент вполне по силам каждому автовладельцу. Последовательность всех этапов работы довольно проста, нужные инструменты для этого входят в стандартный набор техаптечки машины, поэтому необходимость обращения в сервисную мастерскую полностью отсутствует. Итак, приступим:

  • демонтируем жабо;
  • чтобы подобраться к микромоторедуктору, необходимо снять блок педалей и вакуумный усилитель тормозов;
  • удаляем неисправный микромоторедуктор и его пластиковый блок;
  • исправный элемент устанавливается в гнездо сектора заслонки.

Вот и всё. Как видно в замене микромоторедуктора нет ничего сложного, но все же аккуратное выполнение всех этапов работы отнюдь не будет лишним. Сложнее дела обстоят с установкой и регулировкой заслонки микромоторедуктора. Здесь одному уже не управиться, потребуется помощь друга. Последовательность действий следующая:

  1. На электродвигатель нового микромоторедуктора необходимо подать напряжение, то есть подсоединить контактную пару.
  2. Обеспечить подачу холодного воздуха. Для этого заслонку отопителя необходимо провернуть с права на лево.
  3. После включения зажигания датчик блока управления отопителем следует провернуть, чтобы он стал напротив синей риски регулятора.
  4. Можно поступить иначе: установить в конечное положение заслонку печки, повернув её по часовой стрелке, а микромоторедуктор развернуть так, чтобы датчик находился напротив красной отметки.
  5. Поскольку микромоторедуктор постоянно проворачивается, целесообразнее смазать квадрат. Это поможет правильно установить элемент и предотвратит его случайное повреждение.
  6. Необходимо установить электродвигатель так, чтобы полностью совпали крепёжные отверстия.
  7. На этом этапе потребуется помощь друга, которому необходимо будет аккуратно проталкивать электродвигатель внутрь, одновременно с этим прокручивая регулятор температуры.
  8. Установка микромоторедуктора считается правильной только при совпадении квадратов. В таком случае в салон автомобиля поступает тёплый воздух, прогрев которого регулируется водителем.
  9. Если квадрат элемента полностью не входит в квадрат заслонки, переживать не стоит. Вполне нормально, когда помещается лишь третья часть моторедуктора. На работе отопителя это никак не отразится.
  10. Осталось зафиксировать корпус при помощи саморезов и несколько раз провернуть вал микромоторедуктора от красной риски к синей, и наоборот. Это необходимо для того, чтобы зафиксировать рабочий диапазон установленного элемента. В дальнейшем на работу устройства не должно быть никаких нареканий.

Если все этапы выполнены правильно, при вращении регулятора микромоторедуктора, заслонки отопителя не будут занимать необходимое положение. Их регулировка проходит в автоматическом режиме при включении устройства в положение «А». Погрешность такой регулировки составляет примерно 2 градуса.

Устройство печки ВАЗ 2112

Детали отопителя

  • электропневматический клапан;
  • фронтальный корпус;
  • водоотражательный щиток;
  • клапан управления;
  • задняя часть корпуса;
  • радиатор;
  • кожух радиатора;
  • крышка;
  • резистор;
  • электрический двигатель.

Воздуховоды отопителя и механизмы управления

  1. Каналы обогрева задней части салона.
  2. Пластиковая облицовка тоннеля.
  3. Каналы обогрева ног.
  4. Сопла вентиляции центральной части.
  5. Боковые сопла.
  6. Обогрев передних дверей.
  7. Механический рычаг отопления.
  8. Корпус распределителя.
  9. Заслонка обогрева ног, лобового стекла.
  10. Отопитель.

Важно знать!!! Отличия в конструкции ВАЗ 2112 старого и нового образца в форме радиатора отопителя, контролере САУО, микроредукторе. Условно делят до 2004 года и после. При покупке будьте внимательны, чтобы не пришлось сдавать ненужные детали.

Из перечисленного следует, что система отопления ВАЗ 2112 работает раздельно. Печка ВАЗ 2112 нагнетает в салон воздух необходимой температуры. По патрубкам поступает поток для обогрева лобового стекла, ног пассажиров, заднего ряда сидений. Деформация заслонок, дефлекторов создаёт препятствие на пути следования воздушного потока, поэтому печка плохо дует и требуется диагностика.

Слабая подача теплого воздуха

Воздушный поток достаточно теплый, но напор недостаточный. В такой ситуации возможны следующие неисправности:

  1. Салонный фильтр загрязнился. В таком случае нужно вычистить его от пыли пылесосом. Если сделать это невозможно, тогда лучше его заменить.
  2. Засорение радиатора печки. Помимо пыли, пробку создают как насекомые, так и листья. Мелкие частицы можно выдуть при помощи сжатого воздуха. Чтобы убрать крупные загрязнения, нужно снять решетку и помыть ее.

Недостаточный воздушный напор может быть следствием протекания радиатора. Такая проблема определяется очень просто – если вы постоянно доливаете антифриз или тосол, тогда обратите внимание на состояние этого узла в автомобиле. Для устранения этой неисправности понадобится получить доступ к радиатору и демонтировать его вместе с отопителем.

Практика пайки радиатора ненадежна. Лучше установить новую деталь, чтобы потом не разбирать половину передка.

Описание системы отопления на «Двенашке»

В автомобилях ВАЗ 2112 применяется приточно-вытяжная вентиляция. Воздушный поток в данном случае поступает через специальные отверстия, которые находится в накладках для ветровых стекол. Сам воздух может поступать либо принудительно, под воздействием вентилятора отопителя, либо произвольно. Из салона воздушный поток выходит через щели, которые имеются между панелями дверей, а также в их торцах. В эти отверстия встроены специальные клапаны, которые пропускают воздушный поток наружу, а также задерживают его попадание внутрь, что позволяет улучшить теплоизоляцию в салоне.

Радиаторное устройство применяется для подогрева воздушного потока, этот узел устанавливает необходимую температуру, в результате чего воздух греется.

Основные элементы отопительной системы:

  1. Сам радиатор. Он установлен в пластиковом кожухе, находится горизонтально под контрольным щитком.
  2. Непосредственно конструкция включает в себя два ряда, выполненных из алюминия, шлангов, на которые установлены два пластиковые бачка. На левом бачке расположены два штуцера — через один осуществляется слив, а через второй — поступление антифриза в систему.
  3. Для регулировки объема поступающего воздуха используются заслонки. Если эти элементы будут установлены в крайние положения, то воздушный поток поступать в салон не будет.
  4. Еще одна особенность — в отличие от других моделей ВАЗ, в 2112 отсутствует кран отопителя, предназначенный для перекрывания потока антифриза. Соответственно, при функционирующем двигателей обеспечивается постоянный подогрев радиаторного устройства, что способствует оперативному прогреву салона. Благодаря значительному уменьшению стыков, во многом улучшается герметичность системы.

Моторедуктор ВАЗ 2110, устройство, назначение и принцип действия

Открытие/закрытие заслонки выполняется моторедуктором заслонки отопителя за счет сигналов системы управления печкой, в результате чего воздух, который поступает в салон, нагревается либо охлаждается по мере необходимости. Отметим, что конфигурация моторедуктора «десятки» может существенно отличаться зависимо от года, в котором был выпущен автомобиль. Сам по себе моторедуктор выглядит как маленький электрический моторчик. Зачастую поломанное приспособление полностью меняется, поскольку выполнить его ремонт довольно проблематично.

Причины поломки

Если моторедуктор вышел из строя, тогда вы не сможете регулировать температуру внутри салона своего авто путем управления системой отопления.

Чтобы проверить работу элемента, можно подать от аккумулятора электроэнергию непосредственно на двигатель редуктора при среднем положении. Аналогичным путем выполняется проверка функциональности контроллера. Если он ломается, тогда регулировать температуру также становится невозможным.

Выход из строя моторедуктора (МР) может быть связан с такими причинами:

  • Нарушилась целостность электрической цепи. Это означает, что на двигатель не подается напряжение, а потому моторедуктор не способен работать должным образом;
  • Возник дефект в автономном блоке управления печкой. Из-за этого редуктор не обеспечивает подачу воздуха требуемой водителем температуры.

Старый образец

Выводы

Это не единственные причины, по которым может не работать отопитель на ВАЗ-2112. Но эти причины являются основными. На них требуется в первую очередь обращать внимание.

Также возможен брак печки при сборке, наличие щелей в воздуховоде и прочее.

Причины, по которым моторедуктор выходит из строя

При неисправности этого элемента полностью отсутствует возможность управления печкой автомобиля. Проверить его работоспособность можно после установки регулятора печки в среднее положение и подачи напряжения от батареи питания транспортного средства на клеммы электромотора редуктора. В исправном состоянии он должен работать. Если же наблюдается обратное, значит, из строя вышел контроллер моторедуктора, отвечающий за регулировку температуры внутри салона. Его исправность проверяется по аналогии с редуктором.

Зачастую МР ломается по следующим причинам:

  1. В электрической сети автомобиля возникло дефектное место, из-за чего на электромотор моторедуктора печки ВАЗ-2112 больше не поступает напряжение, и он не может функционировать, как и раньше.
  2. Автономный блок управления отопителем в процессе эксплуатации получил какие-либо повреждения, вследствие этого МР уже не может корректно регулировать подачу воздуха в соответствии с заданной водителем температурой.
  3. Вышел из строя датчик положения вала моторедуктора.

Устранение неисправностей

Проверка датчика температуры воздуха в салоне

Проверить исправность можно самостоятельно, специальные навыки вовсе не обязательны. Аккуратно извлекаем датчик со штатного места. Находим контакты с тыльной стороны. Мультиметром подаём напряжение 1.2В. Выставляем регуляторы системы автоматического управления отопителем в положение «Min», «Max». Моторчик активироваться не должен.

Второй способ: отключить датчик воздуха салона. Проверить скоростные режимы вентилятора. Первая скорость («А») должна быть неактивна.

Видео: Отопитель ВАЗ 2110, 11, 12. Устройство и принцип работы.

Проверка исправности работы САУО

Исправность работы проверяется мультиметром. Замеряется напряжение на клеммах розового и коричневого проводов, зажигание активировано. Плавно проворачиваем регулятор температуры, на дисплее мультиметра стрелка должна показывать повышение напряжения.

На отопителях старого образца при максимальном напряжении значение контролёра неизменно. Это учитывайте, чтобы не сделать поспешных выводов о неисправности того или иного агрегата.

Причиной неисправности контроллера могут быть и деформированные заслонки. Чтобы убедиться в этом, устранить поломку, разбираем отопитель.

Профилактика заслонки системы отопления ВАЗ 2112

Если быть точным, то осмотру подлежат две заслонки, в таком количестве они представлены в автомобиле ВАЗ 2112. В верхней части регулируется забор холодного воздуха. В нижней части подача тёплого (горячего) воздуха в салон автомобиля. Вследствие изношенности приводного механизма заслонка открывается наполовину, частично, поток воздуха снижен, салон обогревается в недостаточной мере.

Причины поломки:
  • закусывание, заклинивание в процессе работы, из-за отсутствия достаточного количества смазывающего вещества;
  • много мусора, влаги, песка, грязи, что способствовало заклиниванию;
  • выход из строя троса заслонки моторедуктора;
  • многочисленные наслоения, ржавчина, коррозия.

Заслонки старого и нового образца отличаются только по типу уплотнительного кольца. В старых он пластиковый с поролоном, в новых металлический уплотнитель с резиной. Если не слышно хода «шторки», пошевелите её, приведите в движение, предварительно сняв дефлекторы с центральной части торпеды отвёрткой с плоским наконечником. Будьте аккуратны, так как повреждается пластиковая обшивка консоли.

Металлические лучше, практичнее, но они боятся влаги, ржавчины, наслоений. Пластиковые наоборот, деформируются от жары, повышенной температуры.

Второй способ проверки работоспособности заслонки: если лобовое стекло греет горячий воздух, а по бокам или в ноги тёплый, неисправность на лицо. Поток воздуха не поступает — вышел из строя микродектор. Это приводной механизм.

Дефектовка микроредуктора заслонки

Диагностика допустима при наличии специального прибора – омметра. Он предназначен для замера сопротивления в электрической цепи. В контролёрах старого образца показатели в диапазоне 750 — 1250 Ом, в новых 3400 — 5100 Ом.

Дефектовка происходит следующим образом: запускаем силовой агрегат, выставляем температуру на отметке «Минимум», ожидаем 15 – 20 секунд, отключаем. Разъединяем контроллеры, замеряем сопротивление при включённом зажигании между контактами Х1.4 и Х1.1.

При максимальной температуре омметр показывает до 5.0 Ом на новом или 1.6 Ом на старом. Отсутствие сопротивления указывает на неисправность: выход из строя датчика микроредуктора. Чаще изнашиваются дорожки, повреждается проводка, перегорает предохранитель. Для замены микроредуктора разбирается печка.

Вентилятор работает на одной скорости

Если мотор вращается только на первых двух скоростных режимах, то ищите причину в резисторе. Он неисправен. Активация только на третьей скорости указывает на работу «напрямую», минуя резисторы. Причина – изношенные дорожки на переключателе, регуляторе температуры.

Диагностика резистора сопротивления

В конструкции резистора присутствует две спирали: первая с сопротивлением 0.23 Ом, вторая с 0.82 Ом. При активированных обеих спиралях вентилятор работает на первой скорости, при задействовании одной, мотор работает на втором скоростном режиме. При запуске напрямую без резистора – активируется третья передача.

Наиболее распространённые причины поломок печки ВАЗ 2112 — низкий уровень антифриза, завоздушенность системы, неисправности термостата, помпы.



Печка совсем не работает

В таком случае какой-либо узел системы сломался. Проверять надо все составляющие конструкции. Но, как показывает практика, виной всему является вентилятор. Если с ним все в порядке, далее проверьте термостат.

После проверки всех узлов и определения неисправности, подумайте над проведением капитального ремонта печки. Отремонтировав систему единожды, вы длительное время сможете комфортно ездить без всевозможных неожиданностей.

Читайте также: Ремонт клапанов ВАЗ-2112 16 клапанов

Если капитальный ремонт по стоимости равен цене нового отопителя. Тогда лучшим выходом из ситуации будет покупка и монтаж нового узла. В таком случае вы без проблем будете ездить примерно 15 тысяч километров.

Подводя итог статьи, отметим, что мы рассмотрели основные неисправности, которые могут повлечь за собой плохую работу печки на ВАЗ-2112. Теперь вы знаете, как произвести поиск и устранение поломки отопителя. Если у вас отсутствует опыт в проведении подобного рода работ, лучшим выходом будет обращение на СТО.

Возможные неисправности отопителя и способы их устранения

По каким симптомам можно определить неисправность отопительной системы:

  • увеличился расход антифриза, в расширительном бачке постоянно сниженный объем жидкости;
  • салон транспортного средства практически не прогревается;
  • под днищем автомобиля стали появляться следы утечки антифриза, в районе установки радиаторного узла или расположения патрубков, также следы хладагента могут появляться и в салоне;
  • на внутренних сторонах стекол стали появляться жирные следы, сами стекла сильно потеют;
  • запах хладагента в салоне авто (автор видео — канал В гараже у Сандро).

По каким причинам печка ВАЗ 2112 не работает:

  1. Одна из самых распространенных проблем — выход из строя радиатора, для решения проблемы есть два способа — либо ремонт радиаторного устройства, либо его замена. Ремонт актуален в том случае, если повреждения девайса несерьезные и его корпус можно запаять. Но зачастую ремонт не дает результатов, поэтому узел приходится менять.
  2. Выход из строя моторедуктора, то есть самой печки. Что касается устранения проблемы, то здесь нужно действовать в соответствии с неисправностью. Если есть возможность, то разумеется, сам мотор нужно пытаться чинить, но обычно выполняется его замена.
  3. Закончился антифриз. Такая проблема, как правило, связана с утечкой. Утечка может произойти через радиаторный узел, термостат либо поврежденные патрубки. Если радиатор и термостат целые, то нужно проверять состояние шлангов и особенно их соединений. Если патрубки потрескались и на них видны следы повреждений, то они подлежат замене.
  4. Выход из строя термостата. По такой причине жидкость хоть и будет частично циркулировать по системе, но обогревать салон печка не сможет. При неработающем термостате обычно выполняется замена устройства.
  5. Не работает блок управления отопителей, в частности, речь идет о модуле, расположенном на центральной консоли. Если управляющий модель отказывается работать, печка просто не сможет получать сигналы об активации, отключении и переключении режимов. Если проблема кроется именно в блоке, то его нужно будет менять, но зачастую такие неисправности обусловлены повреждением электроцепи или плохим контактом устройства с системой.

Ремонт моторедуктора заслонки отопителя 2110 нового образца

Когда моторедуктор нового образца будет снят, следует разобрать корпус, удерживающийся за счет фиксаторов, которые следует аккуратно поддеть с помощью плоской отвертки.

В первую очередь осмотрите мотор на наличие поломок, для этого подсоедините его к разъему в двигательном отсеке.

Микромотор необходимо разобрать, для чего отогните отпрессованный бортик. Отметьте положение крышки относительно корпуса, что поможет при сборке сохранить у электродвигателя правильную полярность.

Если вы нашли неисправность в моторе, займитесь поисками обрыва. Если деталь работает, смажьте ее и шестерни на редукторе. Идеально подойдет силиконовая смазка, которую можно применять в широком температурном диапазоне.

Возможно, понадобится замена датчика положения заслонки, поэтому на него тоже следует обратить внимание. Собирается узел в обратном порядке.

2110 — доработки. Доработка ВАЗ-2110 своими руками. Доработка генератора ВАЗ-2110

Многие автолюбители предпочитают модернизировать собственное авто своими руками. В принципе, при наличии соответствующей информации и подходящего инструмента это выполнимая задача для всех. Рассмотрим конкретный пример — ВАЗ-2110. Доработки различных узлов и элементов автомобиля будут рассмотрены позже. Но сначала немного об общих понятиях и определениях.



Модификация ВАЗ-2110 своими руками

Казалось бы, здесь можно поменять? Ведь в большинстве случаев, особенно когда автомобиль еще полностью новый, никаких регулировок или доработок не требуется. Но когда машина уже проехала приличное количество километров и дворники не так эффективно работают в дождь и грязь, а печка не греет на морозе, как раньше, наступает момент, когда нужно брать на себя машина. Стоит сразу отметить, что ВАЗ-2110, доработки которого проводятся вручную, может выйти не хуже, чем в сервисе.Для этого понадобится немного времени, а также минимальный набор инструментов. Во-первых, главное, с чего начать, — это выбор узла, который мы хотим обновить. Ехать туда без причины тоже нежелательно, так как это чревато неприятностями.


Хорошо иметь с собой растворитель, например WD-40 или что-то в этом роде. Он нам понадобится для корректировки, особенно дверных петель, которые долгое время не смазывались и не чистились. Вам понадобится несколько отверток (плоская, Phillips), набор накидных ключей и т. Д.Стоит отметить, что если вы решили основательно взяться за модернизацию малогабаритных агрегатов собственного автомобиля, то лучше всего начать с регулировки сцепления, рулевой рейки и закончить клапанами двигателя. То есть стоит перейти от простого к сложному. Это дает оптимальный результат.



Вносим всевозможные регулировки

Итак, приступим к работе с рулевой рейкой и червяком. В принципе, этот механизм служит около 15 лет в условиях правильной эксплуатации — своевременной смазки и езды по обычным дорогам.Если с первым еще можно как-то бороться, то второй фактор от нас не зависит. Из-за постоянных ударов и вибрации шестерни передающей пары не выровнены, и шарниры выходят из строя. Все это приводит к тому, что поездка становится неудобной, а иногда даже опасной. Поэтому нужно отрегулировать рулевую рейку ВАЗ-2110. Первый признак того, что он вам нужен — крутой поворот руля. Первое, что нужно сделать — это подтянуться. Осуществляется с помощью специального винта в рулевом механизме.


Желательно проводить работы в гараже с ямой или на домкратах. Нам нужен измеритель люфта, хотя и без него можно обойтись. Затяжку нужно проводить медленно, периодически проверяйте руль. По ГОСТу люфт не должен превышать 10 градусов. После того, как вы все сделали, нужно проверить, так ли это. Для этого надо водить машину. Если рулевое колесо затянуто, необходимо немного ослабить регулировочный винт и повторить пробный пуск. Если стука нет, а руль после поворота возвращается в исходное положение, то проблему можно считать решенной.Теперь посмотрим, как отрегулировать двери ВАЗ-2110. Для этого нам понадобится немного терпения и инструменты.



Немного о регулировке замков и петель

Итак, сразу стоит отметить, что регулировка дверей ВАЗ-2110 абсолютно необходима для всех автомобилей, которые проехали около 40000 километров. То же самое касается автомобилей, двери которых были сняты, а затем установлены неправильно. Как вы могли заметить, регулировка рейки ВАЗ-2110 выполняется довольно просто и быстро.То же касается и замков на петлях. Приступим сразу к делу.

Хочу отметить, что регулировка блокировки предельно проста. Для этого не требуется участия специалиста. Не нужно использовать силикон, так как он помогает только на короткое время. Для начала нужно снять дверную карту, после этого вы увидите несколько пластиковых гаек, которые снимаем со шпилек и накручиваем их обратно. Надеваем дверную карту. Для того, чтобы двери закрывались максимально тихо, можно использовать литол.

Рекомендуется обращать внимание на зазоры в закрытых дверях. Они должны быть везде одинаковыми. Если это не так, то нам нужно снять дверцу, а затем переустановить. Для этого он полностью открывается и подпирается снизу специальными стойками. После этого отключается проводка. Чтобы сделать это, защелка удаляется, стопорное кольцо вращается. Иногда можно встретить шляпки-лепестки. В этом случае оси выбивают молотком и стамеской или пробойником. Установка производится в обратном порядке.Желательно смазать все трущиеся поверхности.

Клапаны сцепления и двигателя



Не секрет, что в процессе эксплуатации автомобиля все узлы изнашиваются, выходят из строя, а также ослабевают. С последним разберемся прямо сейчас. Наверняка каждый третий автомобилист сталкивался с тем, что требовалась регулировка сцепления ВАЗ-2110, в частности подтяжка. Необходимо открыть капот и найти там гайку крепления троса, а потом немного ослабить.В это время желательно управлять педалью сцепления. Оно должно быть не более 130 миллиметров и не менее 120. При откручивании гайки расстояние от педали до пола уменьшится. После этого желательно несколько раз нажать на педаль и еще раз проверить расстояние. При необходимости повторить.

А теперь несколько слов о том, как правильно выполняется регулировка клапанов на ВАЗ-2110. Многие автовладельцы не берутся за это самостоятельно, так как считают, что это слишком сложно.Но на самом деле это не так. Для начала нужно снять клапанную крышку и поднять переднее колесо на домкрат. После этого ставим специальное приспособление для запрессовки клапанов. Стоит всего 500 руб. Далее нам нужно рассчитать, где находятся выпускные и впускные клапаны. После этого нам нужно повернуть колесо, пока колено вала не окажется наверху. В это время замеряем зазор первого клапана и рассматриваем, какую шайбу нам нужно взять. Для этого можно использовать специальный кулачок, который позволяет беспрепятственно добраться до шайбы с помощью пинцета или чего-то подобного.С остальными клапанами поступаем так же.

Немного о генераторе и его усовершенствовании

Аккумулятор необходимо заряжать во время движения автомобиля. В это время все устройства питаются от генератора. Напряжение должно быть в пределах 14 вольт. Итак, если у вас слишком много электроприборов и напряжение падает примерно до 11-12 вольт, то есть один способ увеличить мощность устройства примерно на 10%. Подобная доработка генератора ВАЗ-2110 подразумевает установку одинарного диода.Первым делом нам нужно отсоединить клемму аккумулятора, а затем отсоединить провод с пометкой «D». Далее нужно снять зажимы с задней части генератора. После этого вы увидите регулятор напряжения. Нам нужно пропустить провода от заранее подготовленного диода через отверстия в крышке генератора.


После этого подключаем провода. Для этого «мама» подключается к РН, а «папа» подключается к штатному проводу. После этого нам нужно закрыть заднюю крышку и прикрутить все на место.На этом завершается доработка генератора ВАЗ-2110. Напряжение должно подняться примерно до 13 вольт, что ближе к норме. Кстати, желательно использовать диод с пробоем не более 20 В и током 5 Ампер. Что касается падения напряжения, то оно должно быть в пределах 0,6-0,7 Вольт.

Как обновить дворники

В большинстве случаев площадь очистки лобового стекла будет улучшена. В принципе ничего сложного нет. Но предварительно можно поменять дворники, если они не справляются со своей функцией.Стоит обратить внимание на то, что у водителя должен быть 100% обзор, особенно слева. Как раз сбоку левая стойка и есть грязь, с которой дворники не справляются. Один из выходов — регулировка положения устройства. В нашем случае необходимо немного приподнять водительский дворник, то есть изменить его исходное положение. Но не всем такой способ понравится, да и результат от него не стопроцентный, так как часть грязи все же остается. В этом случае потребуется несколько иная модификация дворников ВАЗ-2110.

Иногда все дело в ветровой накладке, которая неравномерно очищает стекло. В этом случае для более ощутимого результата нужно загнуть поводок оборки. Можно направить крючок под щетку, рядом нам нужно немного подогнуть поводок. Уже есть заводской изгиб, которого нам нужно сделать еще немного. Кроме того, нужно немного загнуть и конец спойлера дворника. Это сделано для того, чтобы он не цеплялся за кисть. После этого желательно проверить, удалось ли вам.Это, пожалуй, все, что нужно сделать на ВАЗ-2110. Доработки дворников, конечно, бывают разные, но выполняются они довольно быстро и просто, так что у вас все получится. А теперь перейдем к не менее важному — к печке машины, которая греет нас на морозе. Еще многое предстоит сделать, но давайте поговорим о самом главном.



Немного о модернизации печки ВАЗ

Причин, из-за которых плохо греется, огромное количество.Это может быть засор, что в принципе можно считать нормальным явлением в процессе активной эксплуатации. Также причиной может быть неисправная створка и многое другое. В любом случае доработка печки ВАЗ-2110 потребуется, тем более что это не так сложно, как может показаться на первый взгляд. Для начала нам нужно полностью разобрать панель на части. Это можно сделать с помощью нескольких ключей и отвертки. Далее можно проложить гофру, которая бы обдувала окна.Это устранит их запотевание на 80-90%. В некоторых случаях бывает достаточно обычного заклеивания трещин, из-за чего по пути теряется воздух.

А теперь поговорим о шторке печки, которая отвечает за то, что воздух попадает на лобовое стекло. Обычно причиной запотевания является то, что клапан не подходит полностью, и снова поток теряется по пути. Здесь можно использовать скотч, которым можно заклеить все щели и, собственно, вентиль печки. Также можно немного внимания уделить подрыву ног водителя и пассажиров.Здесь лучше всего использовать гофру, так результат будет заметно лучше. Желательно полностью снять пластиковый блок воздухораспределителя (его еще называют «елочкой») и заменить его несколькими гофрами. Кстати, для ВАЗ-2110 есть специальные патрубки. Улучшения такого рода, хотя и требуют много времени, но того стоят. Теперь переходим к последнему, самому важному и ответственному.

О том, как сделать двигатель «десятки» лучше

Перед увеличением мощности необходимо обеспечить приток и отток воздуха из окружающей среды, точнее увеличить его количество.Для этого стандартный фильтр заменяется фильтром нулевого сопротивления или низкого. Стоит сразу отметить, что это даст вам несколько процентов мощности, порядка 5-6, что в принципе уже неплохо. В дроссельной заслонке тоже есть что поменять. Здесь желательно использовать вентиль увеличенного диаметра, например 54 миллиметра. Обратите внимание на впускной ресивер, он сделает вашу машину более чувствительной. Двигатель будет набирать обороты намного быстрее за счет удлиненных форсунок.На этом доработка двигателя ВАЗ-2110 не заканчивается, а только начинается, с тех пор самое сложное, а именно распредвал, продолжается.

Распредвал отвечает за момент, а также за продолжительность открытия впускных и выпускных клапанов. Этот показатель напрямую влияет на мощность двигателя. Конечно, можно заменить штатный распредвал на новый, более производительный. Стоит отдать должное выпускному коллектору, который отвечает за выталкивание выхлопных газов с наименьшим сопротивлением.В заключение можно провести настройку микросхемы, но для этого все же придется обратиться к опытному электрику, разбирающемуся в этом вопросе. В принципе, эту доработку автомобильного двигателя ВАЗ-2110 можно считать законченной. Общая мощность может увеличиться на 20%.

Несколько важных моментов

Хочу отметить, что любые доработки ВАЗ-2110 нужно проводить в подготовленном для этого месте. Если вы собираетесь модернизировать карбюратор, желательно, чтобы помещение хорошо вентилировалось, потому что вы будете иметь дело с парами бензина.Во время работы также лучше не курить, иногда даже нужно носить специальные очки. Стоит обратить внимание на то, что желательно иметь при себе чистую воду и сухие тряпки. Все это вам в любом случае поможет. Когда дело доходит до работы с двигателем, помните, что если вы в чем-то не уверены, лучше прочитать об этом еще раз или узнать у друга-механика, потому что вы можете только ухудшить ситуацию, а ремонт двигателя стоит недешево. . Стоит еще раз отметить, что если вы дорабатываете печку, то гофру лучше всего покупать в автомагазине, так как они больше подходят для ваших целей.


Также многие автовладельцы хотят, чтобы машина работала чуть тише, для этого ставят собственную шумоизоляцию. Здесь тоже желательно сходить в специализированный магазин и не копить, тогда результат вас порадует. Помните, что автомобиль ВАЗ-2110, доработки которого вы будете делать своими руками, хоть и является детищем АвтоВАЗа, но довольно хороший и требовательный автомобиль. Поэтому перед регулировкой рулевой рейки долейте туда масло, возможно, ситуация исправится.Прежде чем грешить на неисправный карбюратор, поменяйте топливный и воздушный фильтры.

Заключение

А теперь я хотел бы резюмировать некоторые из вышесказанного. В этой статье мы разобрались, как производить различные регулировки, затяжку сцепления, увеличение мощности генератора и многое другое. Все это может сделать вашу машину немного лучше. Но если не соблюдать его в процессе эксплуатации, то весьма вероятно, что доработка автомобиля ВАЗ-2110 потребуется снова, только с большими потерями материальных ресурсов.Это касается своевременной замены всех расходников, у которых не такая уж и большая цена. Своевременная замена масла — залог хорошей и надежной работы двигателя в течение длительного периода времени.

В любом случае доработка ВАЗ-2110 своими руками возможна. Главное знать, что делаешь и как это делать, а остальное приходит с опытом. Если вы решили установить задние стеклоподъемники, то вполне вероятно, что это у вас не сработает с первого раза, но не отчаивайтесь, ведь со 2-го или 3-го все будет работать.Это, пожалуй, все, что можно сказать о том, как модернизировать автомобиль ВАЗ-2110, сделать его чуть лучше, тише и мощнее. Здесь нет ничего очень сложного, но есть важные моменты, без которых невозможно обойтись, особенно при отсутствии практического опыта в этой сфере.

Снять регулятор отопления ВАЗ 2110. Автоматическое управление отопителем

17.06.2019

Частым заболеванием автомобилей ВАЗ 2110 являются проблемы с печкой.

Для начала нужно снять центральные форсунки, сдвинуть ручку направления воздушного потока влево (положение — все в салоне) и посмотреть «поведение» заслонки. Включите зажигание, измените положение регулятора температуры с синей точки («минимум») на красную точку («максимум») и посмотрите на заслонку.

Если при такой проверке заслонка не двигается, то, скорее всего, проблема в заклинившем редукторе микромотора привода заслонки отопителя.

Тем не менее, иногда происходит повреждение седла пластикового демпфера. Эту неисправность ВАЗ 2110 можно обнаружить на слух, когда будет слышно, что коробка передач работает, а заслонка не меняет положение. И слышны щелчки вращения квадратного вала в сиденье.

Поэтому, если заслонка при такой проверке не двигается, то можно сначала попробовать помочь редуктору. Для этого включите зажигание и, перемещая ручку температуры из крайнего левого положения вправо, рукой потяните за заслонку.Делать это нужно аккуратно и без излишних усилий. Если он начинает работать, то это еще не успешное завершение ремонта, потому что если уже есть причина заклинивания, то рано или поздно заклинивает снова. Но, если остановился клин и сработал демпфер, то причину нужно искать в самой коробке передач.

Поверка САУ на ВАЗ 2110.

Цепь управления подогревателем

Для проверки системы автоматического управления подогревателем подключите тестер к клеммам х1.2 (розовый) и x1,8 (коричневый). Затем включите зажигание (САУО работает только при включенном зажигании). При переводе ручки температуры в крайние положения на 10-15 секунд должно появиться управляющее напряжение 10 В. Кроме того, полярность управляющего напряжения должна изменяться при любом переводе ручки температуры в крайние положения. В случае полного отсутствия напряжения можно сказать, что неисправен контроллер САУО.

Внимание! Замыкать эти контакты и подавать на них какое-либо напряжение (например, «+» АКБ) нельзя, так как выход операционного усилителя САУО, рассчитанный только на 1 А, выйдет из строя, следовательно, потребуется отремонтировать или заменить агрегат.Надо сказать, что блоки старой модели (их несколько типов и все с буквой «А», с автоматическим ходом, у ручки скорости — четыре или пять положений) взаимозаменяемы между собой, но не взаимозаменяемы с блоком нового образца (где нет буквы «А» и пяти скоростных позиций — «0-1-2-3-4»).

Если работа ТЭНа наблюдается только в крайних положениях, или есть подозрение, что коробка передач исправна, но ее вал крутится в гнезде заслонки, то необходимо проверить исправность датчика положения заслонки .

В случае перевода ручки температуры в крайние положения сопротивление на контактах x1.1 (зеленый) и x1.4 (синий с пурпурной полосой) должно измениться. Существуют разные ограничения по типу САУО, а также по модели используемого с ним микроредуктора:

  • для старого образца 800 Ом (горячий), 3,2 кОм (холодный),
  • для нового образца. 5 кОм (горячий), 1,2 кОм (холодный).

При полном отсутствии сопротивления или если вал КПП вращается, но сопротивление не меняется, то причина в поломке датчика положения заслонки.Он меняется в сборе с микрошестерней, а моно переставляет с шестерни аналогичного типа.

Если замечено, что контроллер САУО исправен и подает управляющее напряжение на микромотор, но демпфер не меняет своего положения, то нужно отремонтировать АвтоВАЗ 2110, а именно снять и осмотреть микромотор непосредственно. Он удерживается на корпусе нагревателя тремя саморезами, и его можно снять, не снимая нагреватель.

Снятие микромотора нагревателя.

Сначала снимаем дворники, откручиваем винты (обозначены стрелками на фото, потом откручиваем две гайки по бокам, аккуратно вытаскиваем пластиковый крючок из отверстия в корпусе, затем снимаем оборку.

Чтобы Чтобы в дальнейшем было удобно проводить ремонт автомобиля ВАЗ 2110, можно немного усовершенствовать лобовое стекло системы подачи омывающей жидкости. Итак, отрезать трубку подачи жидкости и вставить в нее пластиковый соединитель. В данном случае отрезок трубки от используется баллончик с пеной.

Когда оборка будет снята, откроется доступ к микромотору.

Он расположен слева от вакуумного усилителя тормозов, поэтому для откручивания 3 его крепежных винтов потребуется либо очень длинная, либо очень короткая отвертка.

После извлечения мотор-редуктора и выхода его вала из гнезда заслонки сам заслонка перейдет в «холодное» положение.

Теперь приступим к разборке редуктора микромотора.

Для этого осторожно ослабьте крючки корпуса с помощью тонкой отвертки и половину корпуса редуктора микромотора.

Вставьте провода с питанием от САУО в разъем мотора и проверьте, не крутится ли он вообще.

Если мотор не крутится, то рекомендуется заменить его на новый. Однако вы можете попробовать его реанимировать. Для этого обратите внимание на положение кожуха мотора по отношению к его корпусу. Это нужно сделать так, чтобы при сборке нечаянно не изменить полярность. Затем аккуратно загните бортик, обжатый в двух местах, и снимите крышку с мотора.

А теперь приступим к разборке мотора.

Проверьте состояние щеток коллектора и двигателя, а затем проверьте состояние подшипника в корпусе.

Если мотор не заработал, то можно попробовать найти и устранить причину, а можно заменить на новый. Если мотор оказался исправным, то смажьте подшипники силиконовой смазкой.

Далее проверяем состояние шестерен коробки передач. Очень частая причина выхода из строя редуктора (если двигатель исправен) — это порез / поломка одного или нескольких зубцов шестерни редуктора.В этом случае также рекомендуется заменить либо неисправные шестерни, либо всю коробку передач. Но вы можете попробовать отремонтировать поврежденную шестерню.

На ВАЗ-2110 (2002 г.) печка стала выдавать только холодный, либо только горячий воздух, а вентилятор стал работать только на максималке. Выяснилось, что износился датчик положения заслонки отопителя (угольный переменный резистор — вышел из строя) и перегорел дополнительный резистор электродвигателя вентилятора печки. Да и раньше у вентилятора было несколько больших и очень высоких скоростей.

Оценив объем ремонтных работ и стоимость запчастей, мы решили сделать блок управления, который бы работал с указанными неисправностями и по стоимости и свойствам превосходил заводской вариант.

Получилось…

Через 4 года эксплуатации засох двусторонний скотч, фиксирующий лицевую панель с заглушками для кнопок. Быстро приклеил «Момент», краска заржавела, внешний вид поврежден.

Основные преимущества:


— Нет необходимости покупать новый мотор-редуктор отопителя с датчиком (≈1500 р-продается только в сборе) и менять его.
— Нет необходимости покупать новый резистор вентилятора отопителя (≈300 р) и менять его.
— Нет необходимости покупать новый датчик температуры в салоне (который дребезжит возле уха сверху) (≈300 р) и менять его.
— Современный вид и функциональность. Регулировка скорости вентилятора с нуля. Поддержание заданной температуры.
— Дешевизна комплектующих (300-500 р).

Конструкция собрана в корпусе от старого агрегата. Доска кадров удалена. Передняя панель отклеивается. Остается только пластиковый корпус.

Устройства управления:
— выносной датчик температуры DS18S20 в корпусе ТО-92 (DS1820). Находится в кабине возле воздуховода.
— кнопки настройки температуры и скорости вентилятора.
— электронные концевые датчики — реализованная схемотехника и программное обеспечение.

Перейдем к концепции.

Схема содержит несколько необычных схемотехнических решений, но они проверены и работают хорошо. Интересной схемой управления от микроконтроллера является направление вращения коллекторного двигателя (12 В) с определением заклинивания. Также интересна схема драйвера затвора полевого транзистора.

Схема построена на микроконтроллере PIC16F628A в корпусе DIP18. Работает от внутреннего генератора с частотой 4 МГц.Микроконтроллер установлен в «шпаргалку» для извлечения с прошивкой.

Вместо датчика положения двигателя заслонки отопителя введены датчики конечного положения. Их работа основана на принципе увеличения тока двигателя при заклинивании. По мере увеличения тока напряжение на резисторе R24 увеличивается до 0,4-0,6 В, открывается транзистор VT4 (BC337-40), на выводе 3 (RA4) микроконтроллера сигнал меняется с «1» на « 0 «. На микроконтроллер поступает сигнал «крайнее положение».

Температура регулируется по данным выносного датчика температуры DS18S20 небольшими перемещениями заслонки. В случае неисправности или поломки датчика — движение шторки при нажатии кнопок «+», «-»

Схема управления собрана на транзисторах VT5, VT8 (BC337-40) и VT6, VT7 (BC327-40) заслонки электродвигателя коммутатора. Когда log. 1 на одном из выводов 1 (RA2), 2 (RA3) микроконтроллера двигатель вращается в нужном направлении.

Электродвигатель вентилятора ВАЗ-2110 потребляет ток до 16 А, управляется ШИМ с помощью мощного полевого транзистора VT1 (IRFZ48N). Мощный диод VD4 (2Д213А) предназначен для подавления влияния индуктивности двигателя. На транзисторах VT9 (BC337-40), VT10 (BC327-40), оптроне V1 (PC817C) и диоде VD1 (1N4007) собрана схема драйвера затвора полевого транзистора. Он использует аппаратный микроконтроллер PWM с выхода 9 (B3). Он работает на частоте около 20 кГц.

Светодиодный индикатор — двойной зеленый (LTD585G «LITEON»). Динамическая индикация используется с помощью ключей VT2, VT3 (BC337-40). Кнопки управления подключаются к тем же портам микроконтроллера, что и индикатор. Кнопки опрашиваются с частотой примерно 4-5 Гц. В это время индикатор гаснет (несколько микросекунд — на глаз не заметно).

Цепь аналогового датчика температуры (термистор) R19, C6 не используется. Но если у кого-то есть желание, то его можно (и даже нужно) использовать.

Питание цифровой части от стабилизатора +5 В типа КРЕН5А или импортного аналога 7805.

Настройка устройства

Настройка прибора заключается в правильном подключении трех проводов: +12 В, масса, + вентилятор (К10) к автомобильному блоку «папа» на 6 контактов (купить в автомагазине). И в подключении двух проводов с 3мм «папами» к контактам мотор-редуктора в штатном разъеме (К11, К12). Если температура не регулируется правильно (скачки с минимума на максимум), то эти два контакта необходимо поменять местами.Подключение производится согласно электросхемы ВАЗ-2110.

Алгоритм работы микроконтроллера:

1. При первом запуске после прошивки происходит калибровка: измеряется время движения из одного крайнего положения в другое. (Важно, чтобы напряжение было близким к рабочему, желательно запустить двигатель в течении 10 секунд).

2. «88» отображается для проверки индикаторов.

3. Измерение начальной температуры.Определение исправности датчика температуры. Если отличие от установленного значения велико, то заслонка перемещается в соответствующее крайнее положение. (При выходе из строя датчика температуры не выполняется).

4. Основной цикл работ:
— Измерение температуры с периодом 5-6 с. Определение исправности датчика температуры. Если он отличается от установленного, переместите ставню. (От 1 до 3 условных ступеней (если не крайнее положение). Шаг — время пуска мотора заслонки.Время зависит от начальной калибровки.)
— Кнопки опроса и изменение значений настроек. При изменении температуры происходит запись во FLASH. При изменении скорости вращения — изменение скважности ШИМ.
— Через 5-6 с яркость индикаторов снижается до четверти. Индикаторы показывают текущую температуру.
— При частоте 40-50 Гц происходит динамическая индикация текущего параметра (скорость вращения, заданная температура, измеренная температура (яркость -0.25)).

Оригинальный черновик прилагается и хорошо прокомментирован.

Проект создан в P-CAD2001 и Microcode Studio (PIC-BASIC). Программирование микроконтроллера — с помощью программатора JDM (упрощенная версия с 3 резисторами — это простейший программатор JDM).

При программировании: INT RC-I / O, WDT-OFF, PWRT-ON, MCLR-ON, BODEN — ON, LVP-OFF, CPD-OFF, CP-OFF.


Плата односторонняя с перемычками. Это сделано. Он расположен в передней части корпуса, где раньше находились ручки управления.Чтобы сделать доску, вам нужно скачать или «купить» любой P-CAD от 2000 года. И распечатать шаблон.

Список радиоэлементов
Обозначение Тип Номинал сумма Примечание Оценка Моя записная книжка
DD1 MK PIC 8-битный

PIC16F628A

1 Поиск LCSC К ноутбуку
DA1 Линейный регулятор

LM7805

1 Поиск LCSC К ноутбуку
V1 Оптопара

PC817

1 PC817C Поиск LCSC К ноутбуку
VT1 МОП-транзистор

IRFZ48N

1 Поиск LCSC К ноутбуку
VT2-VT5, VT8, VT9 Транзистор биполярный

BC337-40

6 Поиск LCSC К ноутбуку
VT6, VT7, VT10 Транзистор биполярный

BC327-40

3 Поиск LCSC К ноутбуку
VD1-VD3 Выпрямительный диод

1N4007

3 Поиск LCSC К ноутбуку
Vd4 Выпрямительный диод 2D213 1 Поиск LCSC К ноутбуку
датчик температуры

DS18S20

1 Поиск LCSC К ноутбуку
R1 Резистор

10 кОм

1 Поиск LCSC К ноутбуку
R2, R20-R23, R25, R26 Резистор

5.1 кОм

7 Поиск LCSC К ноутбуку
R3 Резистор

10 Ом

1 Поиск LCSC К ноутбуку
R4, R6, R8, R10 Резистор

22 кОм

4 Поиск LCSC К ноутбуку
R5, R7, R9, R11 Резистор

1 кОм

4 Поиск LCSC К ноутбуку
R12-R18 Резистор

240 Ом

7 Поиск LCSC К ноутбуку
R19 Термистор 1

Болезни десятков — общие проблемы с печкой и одна из них — неправильная работа блока САУО.Наверняка сами сталкивались или встречались в интернете о проблемах, когда не работает печка N-й скорости ВАЗ 2110. Рассмотрим, как можно отремонтировать блок управления отопителем.

SAUO поверка

Схема системы управления отопителем : 1 — электродвигатель вентилятора; 2 — добавочный резистор; 3 — контроллер; 4 — монтажный блок; 5 — выключатель зажигания; 6 — датчик температуры воздуха в салоне; 7 — выключатель рециркуляции; 8 — рециркуляционный клапан; 9 — микромотор-редуктор заслонки отопителя; А — к переключателю освещения приборов; Б — к источникам питания

Распиновка САУО :

САУО получает информацию от:

  • — датчик температуры воздуха в салоне (6), который оборудован небольшим вентилятором.
  • — ММР (микромотор-редуктор) (9), информация о положении заслонки отопителя.

Управление заслонкой : На основе полученной информации и заданной температуры воздуха контроллер регулирует положение заслонки нагревателя, подавая соответствующие сигналы на микродвигатель заслонки.

Регулировка скорости вентилятора : для получения низкой скорости (всех, кроме последнего) используется дополнительный резистор (2), который имеет две спирали с сопротивлением (0, 23 и 0, 82 Ом).При включении обеих спиралей в цепи питания электродвигателя обеспечивается 1-я скорость вращения вентилятора, при включении спирали сопротивлением 23 Ом — 2-я скорость. Когда вы включаете двигатель без резистора, ротор вентилятора вращается с максимальной 3-й скоростью (4100 мин-1).

Если ручка переключателя режимов работы вентилятора находится в положении A, контроллер также регулирует скорость вращения вентилятора в зависимости от разницы между температурой воздуха в салоне и заданной температурой.

Регулировка САУО

Поместите обычный ртутный термометр рядом с датчиком температуры на потолке. Включите контроллер отопителя и установите ручку управления вентилятором в положение «А», при этом установка температуры будет на 2С выше, чем температура воздуха в салоне. Если при закрытых дверях и окнах через 15 минут температура в салоне не соответствует заданной, то следует отрегулировать блок управления печкой.

Для регулировки вытащите блок SAUO из гнезда и поверните ручку на левой стороне контроллера:

  1. поверните по часовой стрелке, чтобы увеличить температуру.
  2. поверните против часовой стрелки для уменьшения.

Еще раз проверьте работу системы отопления, повторив указанные выше операции.

Ремонт САУО

Перед тем, как делать

ремонт САУО ВАЗ 2110 блок , следует убедиться, что проблемы с печкой связаны именно с ней. Для этого необходимо подключить заведомо исправный блок управления отопителем (позаимствовать у знакомого или в магазине). Если проблем с печкой с рабочим агрегатом САУО нет, то пытаемся выяснить, в чем причина.Если заведомо исправный блок САУО не помог, то проблема с печкой дружище.

Убрать кнопки рядом с блоком САУО. Вытаскиваем блок управления печкой.
Устанавливаем элементы управления в положение 0 и снимаем, после чего снимаем переднюю крышку и стекло с защелок. Откручиваем 2 винта спереди и 1 сзади.

Извлекаем плату из пластикового корпуса и проверяем целостность всех дорожек, перемычек и резисторов.
В данном примере 1-я скорость печки не заработала, потому что была сломана перемычка.Припаяйте его с одной стороны, а с другой.

Сборка в обратном порядке. Сейчас все скорости блока САУО работают .

FAQ по эксплуатации печки ВАЗ 2110

1-я скорость печки не работает

  • Все скорости вращения вентиляторов печки (кроме последнего) подключаются через дополнительный резистор нагревателя, который находится под оборкой (ветровой подушкой). Одна из причин, когда не работает нагреватель первой скорости — неисправность этого резистора.В зависимости от блока САУО этот дополнительный резистор различается:

Используется на самых старых блоках SAUO, у которых всего 2 скорости. (0 А 1 2).

установлен на доработанном подогревателе до сентября 2003 года, блок САУО имеет 3 скорости (0 А 1 2 3).
Самая частая неисправность в этом сопротивлении — перестают работать все скорости печки, кроме максимальной 3. Причина — запаян термопредохранитель (обозначен красной стрелкой), лечится впаиванием на место. Но если он будет отпаиваться и в дальнейшем нужно смотреть в сторону мотора, мотор потребляет очень большой ток (несмазанный, износ щеточного узла и т. Д.).

установлен на последних подогревателях с сентября 2003 года, блок САУО имеет 4 скорости и не имеет автоматического режима (0 1 2 3 4).

  • Кроме неисправности резистора дополнительного нагревателя проблема может быть еще в контактах платы блока управления печкой. Нередко из-за высокой температуры плата сильно нагревается и контакт спаивается. Внимательно просмотрите все контакты на платах, особенно в точках питания.
  • Зачистите контакты.

2-я плита не работает

  • Причина точно такая же, как и в случае, когда не работает нагреватель первой скорости.

Не работает 3-я скорость печки

  1. Если 3-я скорость последняя, ​​то работает без сопротивления (напрямую). Причем проблема может быть в контактах блока САУО (планка / обжим), либо в контактах на плате блока САУО.
  2. Если у вас есть блок управления печкой с 4-мя скоростями вентилятора (0 1 2 3 4), то смотрите проблемы с 1-й скоростью печки.

Не работает 4-я печка

  • Причина точно такая же, как когда не работает нагреватель третьей скорости.

Печка на 1 и 2 скорости дует одинаково, то есть между первой скоростью почти нет разницы, а на 3 скорости дует намного сильнее

  • Причина — дополнительный резистор нагревателя, его нужно заменить.

Не регулируется температура на блоке управления печкой или не работает вентилятор печки
Разобрать блок САУО и внимательно просмотреть все дорожки и контакты.Если видимых дефектов нет, то нужно искать причину в той части, которая указана на фото.

  • Другой причиной может быть плохой контакт в блоке предохранителей. На задней панели блока находится 6-контактная микросхема, синий провод на ней — к вентилятору. Возможно, в этом разъеме на стыке он сгорел. Надо заменить микросхему и выдавить новый разъем. Снимите колодку, разберите и припаяйте ножку (возможно, она расплавилась и отвалилась из-за нагрева).

стр.с. Если есть другие решающие проблемы печки , то оставляйте комментарии, дополним FAQ по работе САУО блока .
Кстати, неисправности в ТЭНе могут быть вызваны другими

На ВАЗ-2110 (2002 г.) печка стала выдавать только холодный, либо только горячий воздух, а вентилятор стал работать только на максималке. Выяснилось, что износился датчик положения заслонки отопителя (угольный переменный резистор — вышел из строя) и перегорел дополнительный резистор электродвигателя вентилятора печки.Да и раньше у вентилятора было несколько больших и очень высоких скоростей.

Оценив объем ремонтных работ и стоимость запчастей, мы решили сделать блок управления, который бы работал с указанными неисправностями и по стоимости и свойствам превосходил заводской вариант.

Схема устройства:


Основные преимущества данного блока управления:
— Нет необходимости покупать новый мотор-редуктор отопителя с датчиком (≈1500 р-продается только в сборе) и менять его.
— Нет необходимости покупать новый резистор вентилятора отопителя (≈300 р) и менять его.
— Нет необходимости покупать новый датчик температуры в салоне (который дребезжит возле уха сверху) (≈300 р) и менять его.
— Современный вид и функциональность. Регулировка скорости вентилятора с нуля. Поддержание заданной температуры.
— Дешевизна комплектующих (300-500 р).

Конструкция собрана в корпусе от старого агрегата. Доска кадров удалена. Передняя панель отклеивается. Остается только пластиковый корпус.

Устройства управления:
— выносной датчик температуры DS18S20 в корпусе ТО-92 (DS1820). Находится в кабине возле воздуховода.
— кнопки настройки температуры и скорости вентилятора.
— электронные концевые датчики — реализованная схемотехника и программное обеспечение.

Схема содержит несколько необычных схемотехнических решений, но они проверены и работают хорошо. Интересной схемой управления от микроконтроллера является направление вращения коллекторного двигателя (12 В) с определением заклинивания.Также интересна схема драйвера затвора полевого транзистора.

Схема построена на микроконтроллере PIC16F628A в корпусе DIP18. Работает от внутреннего генератора с частотой 4 МГц. Микроконтроллер установлен в «шпаргалку» для извлечения с прошивкой.

Вместо датчика положения двигателя заслонки отопителя введены датчики конечного положения. Их работа основана на принципе увеличения тока двигателя при заклинивании.По мере увеличения тока напряжение на резисторе R24 увеличивается до 0,4-0,6 В, открывается транзистор VT4 (BC337-40), на выводе 3 (RA4) микроконтроллера сигнал меняется с «1» на « 0 «. На микроконтроллер поступает сигнал «крайнее положение».

Температура регулируется по данным выносного датчика температуры DS18S20 небольшими перемещениями заслонки. В случае неисправности или поломки датчика — движение шторки при нажатии кнопок «+», «-»

На транзисторах VT5, VT8 (BC337-40) и VT6, VT7 (BC327-40) собрана схема управления коллекторным двигателем заслонки.Когда log. 1 на одном из выводов 1 (RA2), 2 (RA3) микроконтроллера двигатель вращается в нужном направлении.

Электродвигатель вентилятора ВАЗ-2110 потребляет ток до 16 А, управляется ШИМ с помощью мощного полевого транзистора VT1 (IRFZ48N). Мощный диод VD4 (2Д213А) предназначен для подавления влияния индуктивности двигателя. На транзисторах VT9 (BC337-40), VT10 (BC327-40), оптроне V1 (PC817C) и диоде VD1 (1N4007) собрана схема драйвера затвора полевого транзистора.Он использует аппаратный микроконтроллер PWM с выхода 9 (B3). Он работает на частоте около 20 кГц.

Светодиодный индикатор — двойной зеленый (LTD585G «LITEON»). Динамическая индикация используется с помощью ключей VT2, VT3 (BC337-40). Кнопки управления подключаются к тем же портам микроконтроллера, что и индикатор. Кнопки опрашиваются с частотой примерно 4-5 Гц. В это время индикатор гаснет (несколько микросекунд — на глаз не заметно).

Цепь аналогового датчика температуры (термистор) R19, C6 не используется.Но если у кого-то есть желание, то его можно (и даже нужно) использовать.

Питание цифровой части от стабилизатора +5 В типа КРЕН5А или импортного аналога 7805.

Настройка устройства

Настройка прибора заключается в правильном подключении трех проводов: +12 В, масса, + вентилятор (К10) к автомобильному блоку «папа» на 6 контактов (купить в автомагазине). И в подключении двух проводов с 3мм «папами» к контактам мотор-редуктора в штатном разъеме (К11, К12).Если температура не регулируется правильно (скачки с минимума на максимум), то эти два контакта необходимо поменять местами. Подключение производится согласно электросхемы ВАЗ-2110.

Алгоритм работы микроконтроллера:

1. При первом запуске после прошивки происходит калибровка: измеряется время движения из одного крайнего положения в другое. (Важно, чтобы напряжение было близким к рабочему, желательно запустить двигатель в течении 10 секунд).

2. «88» отображается для проверки индикаторов.

3. Измерение начальной температуры. Определение исправности датчика температуры. Если отличие от установленного значения велико, то заслонка перемещается в соответствующее крайнее положение. (При выходе из строя датчика температуры не выполняется).

4. Основной цикл работ:
— Измерение температуры с периодом 5-6 с. Определение исправности датчика температуры. Если он отличается от установленного, переместите ставню.(От 1 до 3 условных шагов (если не крайнее положение). Шаг — время пуска мотора заслонки. Время зависит от начальной калибровки.)
— Кнопки опроса и изменение значений настроек. При изменении температуры происходит запись во FLASH. При изменении скорости вращения — изменение скважности ШИМ.
— Через 5-6 с яркость индикаторов снижается до четверти. Индикаторы показывают текущую температуру.
— При частоте 40-50 Гц происходит динамическая индикация текущего параметра (скорость вращения, заданная температура, измеренная температура (яркость -0.25)).

Оригинальный черновик прилагается и хорошо прокомментирован.

Проект создан в P-CAD2001 и Microcode Studio (PIC-BASIC). Программирование микроконтроллера — IC-прога с помощью программатора JDM (упрощенный вариант на 3 резистора — простейший программатор JDM).

При программировании: INT RC-I / O, WDT-OFF, PWRT-ON, MCLR-ON, BODEN — ON, LVP-OFF, CPD-OFF, CP-OFF.


Плата односторонняя с перемычками. Он расположен в передней части корпуса, где раньше находились ручки управления.

Система

Устройство, схема и ремонт

Центральный замок ВАЗ-2110 — дополнительная опция, которая не входит в комплектацию каждого автомобиля. По сути, довольно дешевый механизм, простой в установке, ремонте и эксплуатации, но при малейшей поломке автовладелец сталкивается с трудностями. Проверять перед каждым выходом из машины, опущены ли флажки блокировки, не очень удобно. Намного проще закрыть все замки, нажав одну кнопку на панели охранной сигнализации или повернув ключ в личинке водительской двери.

Центральный замок на автомобили десятого семейства

Основная функция устройства понятна из названия: с его помощью отпирание и запирание всех замков дверей автомобиля происходит одновременно. Работа этого устройства может осуществляться как совместно с автосигнализацией, так и без нее. В основе устройства лежит центральный замок ВАЗ-2110, представляющий собой небольшую схему, состоящую из нескольких полупроводниковых элементов и электромагнитных реле. Вместо последних можно использовать не реле, а транзисторные силовые переключатели.

Несмотря на все достоинства замков центрального управления, полностью доверять ему не стоит, особенно если за ним наблюдались определенные грешники. В случае незначительных сбоев один или несколько замков не могут быть заблокированы до конца. Причиной этого может быть неисправность электродвигателя, коробки передач, входящей в его состав, или системы управления. Для даже мелкого ремонта нужно знать устройство и принцип работы центрального замка.

Основные элементы

Центральный замок (ВАЗ-2110) имеет в своей конструкции следующие элементы:

  1. Блок управления полупроводниковым приводом.
  2. Действуют как приводы редукторов двигателей (всего их 4 — по одному на каждый замок, но если есть привод для отпирания багажника, то пять). Это небольшие электродвигатели, на роторах которых установлены шестерни.
  3. Концевой выключатель, позволяющий определить состояние замка (установлен в мотор-редукторе, установленном в двери водителя).
  4. Провода, соединения, предохранитель.

Центральный замок ВАЗ-2110 может работать в нескольких режимах:

  1. Все замки приводятся в действие путем отпирания / запирания водительской двери.
  2. При постановке и снятии с охраны автосигнализации. При условии, что подключены блоки управления сигнализацией и центральным замком.
  3. С функцией дистанционного управления центральным замком с брелока. Такие системы управления имеют довольно низкую стоимость и могут использоваться на автомобилях без сигнализации.

Основные причины выхода из строя центрального замка

Если центральный замок ВАЗ-2110 не работает, то причиной тому неисправность исполнительных механизмов — мотор-редукторов. Во всей конструкции они являются наиболее уязвимым местом, так как подвергаются наибольшей нагрузке.Эти устройства перемещаются во время работы, что ускоряет производство элементов, входящих в их конструкцию.

Но есть одна важная деталь — автомобили ВАЗ-2110 сняли с производства более десяти лет назад, что уже говорит о том, что в любой из машин будут проблемы, связанные с «моральным износом» элементов. Разрушается проводка, мотор-редукторы приходят в негодность, даже транзисторы в блоке управления могут выйти из строя из-за частого перегрева в такой период. Поэтому необходимо внимательно изучить все симптомы поломок и методы их устранения.

Активаторы центрального замка

Именно с их помощью осуществляется управление центральным замком ВАЗ-2110. Вмонтированы в двери, имеют пластиковый корпус. Случаи оплавления редки, но встречаются. Особенно, если устройство подвергается большой нагрузке или двигатель часто отключается. В случае физического дефекта (слияние, разрушение) появляются следующие симптомы:

  1. На двери, где находится неисправный активатор, перестает работать функция отпирания / запирания.
  2. Предохранитель вышел из строя из-за чрезмерных нагрузок в цепи питания.

Причины поломок активатора

Практически все компоненты активаторов сделаны из пластика. Он достаточно прочный, способен выдерживать большие нагрузки. Но случаются и брак, и разрыв замка. В последнем случае происходит резкое увеличение нагрузки на двигатель, шестерни могут сломаться, выйти из зацепления. Замок будет гудеть, но флаги не опускаются (или не поднимаются, в зависимости от текущего состояния).

Но такое проявление поломок может быть вызвано неправильной установкой.Это только в том случае, если относительно недавно была работа, прямо или косвенно относящаяся к элементам центрального замка. Нарушение регулировки штанги — первый звоночек к тому, что вся система будет работать некорректно. Замок, на котором настроена неправильная настройка, не будет работать, а остальные работают исправно.

Блок управления центральным замком

О том, где находится центральный замок (ВАЗ-2110), знает каждый автомобилист, хоть раз сталкивавшийся с ним. Он расположен под центральной частью приборной панели, прямо на полу.Отличить его достаточно просто: к нему подходит пластиковая колодка, жгут проводов с колодкой на конце. Сняв крышку с блока, вы увидите на ней небольшую плату с электромагнитными реле. Именно этот блок отвечает за работу всей системы. А причины поломки у него могут быть:

  1. При неисправностях активатора увеличение нагрузки на них — это увеличение тока в цепи питания. Это приводит к значительным перегрузкам, выходу из строя предохранителя, разрушению дорожек печатной проводки.При длительных термических нагрузках пайка разрушается, ножки крепления элементов теряют электрический контакт со всей схемой.
  2. Возраст играет большую роль, поэтому контакты в электромагнитных реле могут со временем выйти из строя. Транзисторы не вечны, при перегрузках тоже способны выйти из строя.
  3. Предохранитель цепи сгорания все не работает — центральный замок ни на что не реагирует. В промежутке красного (иногда розового) провода находится предохранитель в специальном прорезиненном или пластиковом корпусе.Учтите, что предохранители более высокого номинала устанавливать нельзя, так как это приведет к слиянию проводки и возгоранию.
  4. Штекерное соединение блока управления — одно из самых уязвимых мест. Рядом печка (источник тепла) и обувь водителя, на которой может быть пыль, грязь, вода. Все это вместе вызывает окисление блока. Избавиться от него можно с помощью специальных растворов или спреев (WD-40 и им подобных). Если состояние блока оставляет желать лучшего, его проще полностью заменить.

Блок управления электроникой

Схема центрального замка ВАЗ-2110 состоит из полупроводников и электромагнитных реле. Но последние используются не во всех моделях центрального замка. Ведь гораздо эффективнее использовать транзисторные ключи, они работают по принципу реле, но нет физических нагрузок. В результате полностью исключается механический износ. Но шанс выхода из строя полупроводниковых элементов все же присутствует.

В случае поломки центрального замка на десятке будет постоянно приводиться в движение, либо полностью перестает реагировать на действия.Для проверки работоспособности блока управления необходимо поочередно подключить желтый и красный провода редуктора мотора двери водителя. Желательно прямо на колодке подключения к блоку управления. Если флажки поднимаются и опускаются нормально, то грешить на поломку электроники нет смысла, нужно искать причину в других компонентах.

Обрыв электропроводки

Следующим важным элементом всей системы является электропроводка. Работа центрального замка зависит от того, в каком состоянии он находится.Если есть потертые провода, порезы, то это неизбежно приведет к самопроизвольной активации активаторов, либо к их выходу из строя. Чаще всего разрушается проводка в местах перегибов — между дверью и кузовом. Для проверки целостности необходимо провести обрыв каждого провода отдельно. Только не забудьте выключить питание, иначе мультиметр выйдет из строя.

Неисправности пределов

Прицеп позволяет системе управления понять, в каком положении (заблокировано или разблокировано) находится дверь в данный момент времени.С его помощью выдается сигнал на отпирание и запирание реле центрального замка ВАЗ-2110. В случае разрушения может наблюдаться такая картина, при которой сигнал на разблокировку получен, но сигнала на запирание нет. Чтобы произвести ремонт, нужно полностью поменять активатор водительской двери. Эти элементы ремонту не подлежат, поэтому при поломках поможет только полная замена.

Датчик скорости на «ВАЗ-2110»: установка, снятие и установка

Когда тухнет спидометр, большинство водителей сразу винят датчик скорости.Действительно, это устройство часто выходит из строя, что связано с множеством факторов. Принцип его действия основан на эффекте Холла.

Как проверить датчик скорости ВАЗ-2110

Перед тем, как произвести замену, нужно убедиться, что это прибор виноват во всем. Поэтому сначала проводим его проверку. Есть несколько способов сделать это. Из инструментов вам понадобится набор ключей и цифровой вольтметр или любой другой прибор, позволяющий измерять частоту тока.

В первую очередь нам нужно удалить устройство. Затем следует проверить датчик скорости на ВАЗ-2110. Для этого к его контактам подключаем вольтметр. Далее, вращая датчик, мы должны получить на экране выходное значение в герцах. Если начать вращать ротор быстрее, значение должно увеличиться, если этого не происходит, значит, что-то не так.

Если использовать второй способ, то у нас нет необходимости демонтировать датчик с автомобиля. Но для этого нужно установить автомат на яму и подобрать одно колесо, а затем подключить вольтметр к разъему датчика.Попробуйте повернуть автомобильное колесо и посмотрите на полученное значение.

Снятие датчика скорости: пошаговая инструкция

Если после диагностики выяснилось, что прибор необходимо снять. Сделать это довольно просто. Для этого выключите зажигание и отсоедините все провода, ведущие непосредственно к датчику. Далее возьмите ключ на 22 и выверните вышедший из строя прибор. Монтаж производится в обратной последовательности с моментом затяжки не более 10 Нм.

Часто бывает, что в это время ломается вал понижающего привода.В этом случае нужно демонтировать привод спидометра. Для этого используем ключ на 10, если устройство не выходит из розетки, то немного ослабляем его. Нужно быть осторожным, так как есть вероятность попадания привода в коробку передач. Установка производится в обратном порядке. Как видите, ничего сложного нет. На выполнение всей работы уходит не более 10 минут.

Важная информация

Поскольку автомобили Волжского завода отличаются нестерильностью под капотом, то зачастую причиной выхода датчика из строя являются внешние загрязнители.Следовательно, в некоторых случаях достаточно регулярной чистки. Для этого нужно визуально осмотреть датчик скорости на ВАЗ-2110. Если он подвержен воздействию масла, грязи, отработки и т. Д., Мы его удаляем. Как это сделать, мы уже знаем.

Затем нужно его хорошенько очистить, после чего установить на место. Если это не помогло, то другая причина — плохой контакт. Это происходит из-за элементарной коррозии. Еще одна причина может заключаться в поломке проводки. Чтобы не волноваться, лучше просто купить новый прибор, тем более что датчик скорости ВАЗ-2110 стоит всего 200-250 рублей.Но сначала желательно проверить, исправен ли спидометр, так как иногда это все его вина.

Вывод

Разобрались как правильная замена датчика скорости ВАЗ-2110. Необходимо соблюдать последовательность действий и не следует пытаться снять прибор при работающем двигателе или не отсоединив перед ним проводку. Также желательно не курить во время замены и не приближать открытый огонь к машине. Все это элементарная мера безопасности, которую должен соблюдать каждый автовладелец, решивший произвести самостоятельную замену.

В заключение хотелось бы отметить, что корпус прибора выполнен из пластика, поэтому при его снятии нужно быть предельно осторожным, особенно если вы не собираетесь покупать новый датчик скорости на ВАЗ-2110. Если вы обнаружите, что устройство не реагирует, то ремонтировать его бесполезно, гораздо проще купить и установить новый, так как это будет намного быстрее и дешевле, особенно если вы сделаете это самостоятельно.

.

Добавить комментарий

Ваш адрес email не будет опубликован. Обязательные поля помечены *

2019 © Все права защищены. Карта сайта
