Схема работы дворников ваз 2110 – АвтоТоп

Если на улице идет снег или дождь, дворники становятся незаменимыми элементами автомобиля.

Элементы дворников для ВАЗ 2110

В нашем материале мы поговорим про механизм дворников ВАЗ 2110, обсудим основные причины их неисправности, вопрос ремонта и поиска альтернативных вариантов стандартным стеклоочистителям.

Устройство приборов

Схема стеклоочистителя

Для начала попробуем понять, как же устроена схема дворников на ВАЗ 2110 и какие компоненты образуют цельный агрегат, именуемый стеклоочистителем.

УстройствоХарактеристика
ЭлектромоторОн отвечает за вращение дворников с разной интенсивностью. В электродвигателе располагается редуктор, а сам мотор работает за счет подвода постоянного тока. В якоре движка находятся встроенные три щетки, обеспечивающие три режима работы стеклоочистителя — быстрый, медленный и с паузами. Хотя считается, что частот вращения щеток у ВАЗ 2110 всего две
Электрические компонентыЭто подрулевой переключатель, реле дворников, которое позволяет активировать режим движения щеток с перерывами. Плюс не забываем про выключатель. Вся электрическая система объединена в провода, идущие через биметаллический термостойкий предохранитель. Важно заметить, что оба реле и предохранитель F5 находятся в монтажном блоке, а биметаллический предохранитель и выключатель — в редукторе электродвигателя
СтеклоочистителиПри этом размер дворников на ВАЗ 2110 может быть разным, о чем мы еще поговорим. Они отличаются по форме, материалу изготовления, устройству
Механический приводВажная составляющая, которая, увы, не редко ломается на «десятке»

Почему не работают дворники

В какой-то момент автовладелец может заметить, что у него не работают дворники. Проявляться это может в их полной остановке или работе со скрипом.

Совместимости трапеций

Первым делом причину ищите в электромоторе. Но помните, что случаются и проблемы по механической части.

Самые популярные механические поломки дворников:

  • Когда включаются очистители, звук мотора слышен, но щетки движений не совершают или слегка дергаются. Вероятно, гайка крепления кривошипа к оси редуктора потеряла хватку или открутилась полностью.
  • Несинхронная работа стеклоочистителей говорит о проблеме с поводком. Опять же, проверьте гайку фиксации. Подтягивая гайку, предварительно не забудьте поставить щетки в правильное положение.

Что касается проблем с электрической составляющей, то они проявляются так:

  • Дворник двигается очень медленно, останавливается, потом опять начинает работать, не уходит упорно в нижнее положение. Проверьте концевой выключатель. Подогнув контакты, он регулируется таким образом. Если подобная мера не принесла плоды, замените весь моторчик дворников ВАЗ 2110 в сборе, поскольку редуктор встроен;
  • Вы включили режим с прерывистой работой, но щетки работают без остановок. Здесь проблема кроется в реле, которое подлежит замене. Если при включении устройства вы не слышите звук от вращения якоря мотора, тогда это 100% виновато реле. Если нет, тогда проверьте наличие подгораний и окислений на контактах;
  • Выбирая любой режим, слышится только щелканье термометаллического предохранителя. При этом якорь и щетки стоят на месте. Проверьте, может из-за мороза щетки примерзли, потому не двигаются. Или перегорел предохранитель F5, либо сгорел якорь;
  • Электромотор не включается, хотя предохранители исправны. Проверьте качество контактов. Часто это становится причиной зависшей щетки или сгоревшего якоря.

Ремонт стеклоочистителя

На практике ремонт дворников на ВАЗ 2110 вовсе не сложный, если вы обладаете хотя бы элементарным опытом в работе с автомобилем и электрической его составляющей.

Откручиваем фиксирующую гайку

Для начала разберемся, как снять дворники на ВАЗ 2110. Конструкция предусматривает несколько крепежей, открутив которые, вы без проблем снимите сами щетки.

А вот с разборкой узла стеклоочистителя все немного сложнее. Разбирается он следующим образом.

  1. Снимите приборную панель.
  2. С левой стороны отыщите реле, которое крепится к кузову. Если оно сломано, ремонтировать не имеет смысла. Просто установите новое реле.
  3. Далее проверьте состояние предохранителя, который отвечает за работу привода стеклоочистителя.
  4. Разберите рулевую колонку, что позволить изучить состояние переключателя. Если на нем повреждена изоляция или имеются другие повреждения, замените агрегат.
  5. Открутите от кузова электромотор, проверьте его в деле. Если поломка не серьезная, можно отремонтировать. Холя лучше сразу заменить его вместе с реле.
  6. Проверьте привод. Не редко на нем ломается шкив, из-за чего устройство приходится менять на новое.
  7. Убедитесь в исправности трапеции. Может потребоваться замена трапеции дворников на ВАЗ 2110, если во время эксплуатации авто ухудшилась смазка устройства, туда попал всевозможный мусор, вода. Если смазка не работает должным образом, пластиковые втулки шарниров изнашиваются, отсюда возникает люфт, и повышается сопротивление при работе устройства. Сама же трапеция служит для передачи усилия от электродвигателя к поводкам стеклоочистителя.

Альтернативные решения

Большинство автовладельцев отечественной «десятки» привыкли менять изношенные и вышедшие из строя стеклоочистители на аналогичные.

Зачастую это происходит потому, что они не видят альтернатив, не знакомы с ними.

Но этот размер может быть увеличен до 530 миллиметров . Больше ставить не рекомендуется, поскольку так стеклоочиститель не сможет эффективно работать, а привод просто не справится с нагрузкой. В итоге слишком длинные щетки становятся причиной появления скрипа и работы с рывками. Плюс на продолжительный срок службы механизмов дворников не рассчитывайте.

Родные стеклоочистители для «десятки» довольно неплохие. Но есть более дорогие, но и более высокоэффективные, качественные устройства.

Сегодня модно использовать бескаркасные дворники, особенно от фирмы Bosch. Их преимущества заключаются в компактности и особом, надежном механизме поводка.

Но как показывает практика, на лобовом стекле ВАЗ 2110, как и других моделей ВАЗ, они выглядят не очень красиво, ибо крепеж на поводок оказывается массивным. Хотя если их немного доработать, получится очень даже хороший результат.

Этапы доработки

Проводка

Выполнить доработку или замену дворников легко. Для этого нужно сделать несколько последовательных шагов:

  • Отключите минусовой провод от аккумуляторной батареи;
  • Потяните на себя дворник;
  • Снимите имеющиеся щетки;
  • При наличии декоративной накладки, уберите ее;
  • Отвинтите болт крепления, тем самым демонтировав старый дворник;
  • Сопоставьте размеры старого и нового очистителя;
  • В идеале, новое устройство не должно превышать старое более чем на 20 миллиметров;
  • Выполните обратную процедуру сборки.

Как видите, поменять стеклоочистители не сложно. А вот с процедурой ремонта все обстоит несколько иначе. Но действуя по инструкции, даже малоопытный владелец ВАЗ 2110 сможет все сделать своими руками.

На ВАЗ 2110 установлена трехскоростная система стеклоочистителей. Причиной ее неисправности может быть моторедуктор, реле, предохранители, подрулевой переключатель и даже протекающий бачок омывателя на автомобиле ВАЗ 2110. В статье рассматриваются причины неисправности дворников и их устранение.

Устройство приборов

Конструкция омывателя для ветрового стекла на ВАЗ 2101 состоит из моторедуктора, работающего от поступающего тока, который приводит в движение омыватели, выключателя, переключателя, реле для включения прерывистого режима, дополнительного реле и др.

Устройство очистителя стекла

Узел состоит из:

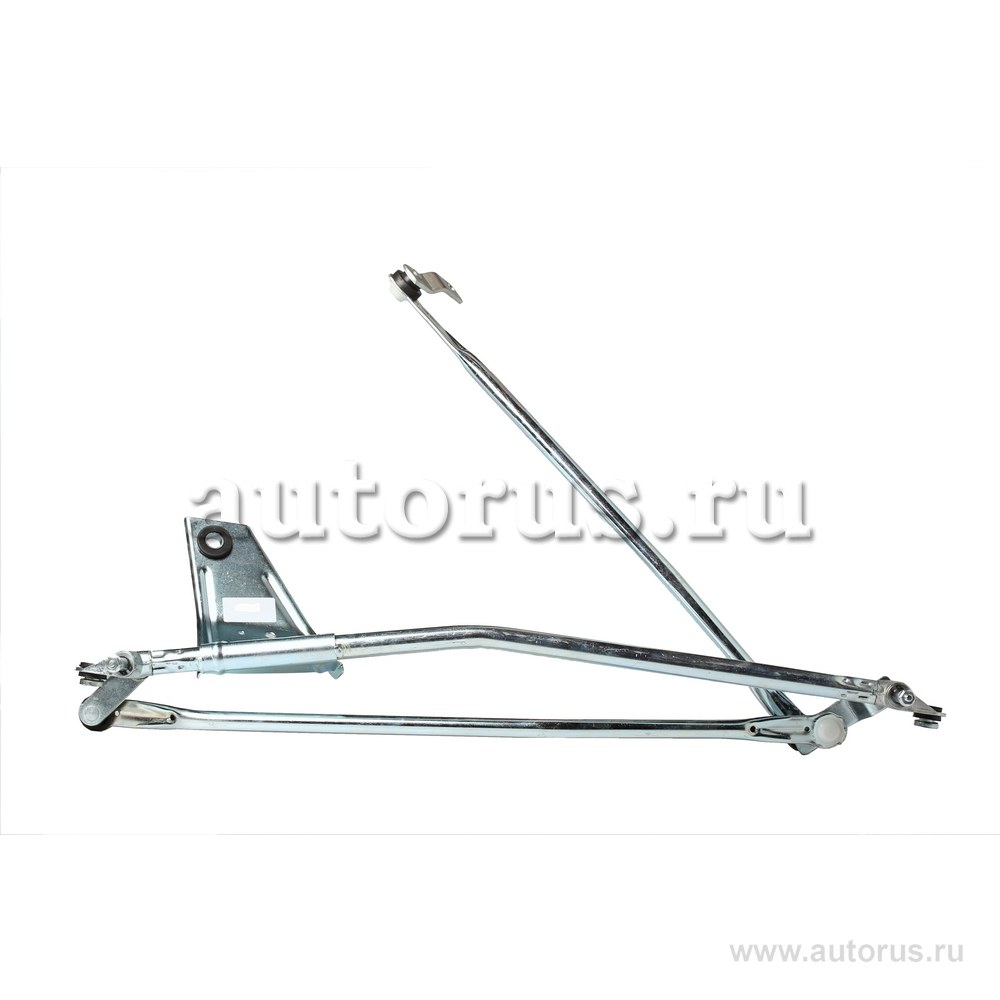

  1. Трапеции стеклоочистителя: с ее помощью моторчик передает движение. Она быстро изнашивается, поэтому порой необходим ремонт трапеции.
  2. Электромотор осуществляет движение дворников ВАЗ 2110. Если моторчик перегорит, то весь агрегат выйдет из строя.
  3. Насос стеклоочистителя нагнетает очистительную жидкость. Если электронасос сломается, то, несмотря на работу очистителей, лобовое стекло не будет очищаться.
  4. Назначение бачка очевидно – в него заливается очистительная жидкость для окон.

Для качественной работы стеклоочистителя важна форма, материал, размер и конструкция дворников.

Благодаря электродвигателю дворники на ВАЗ 2110 могут работать в трех режимах:

  1. Прерывистом. Рычаг переключателя находится в положении II и III.
  2. Постоянном – с небольшой скоростью движения щеток. Рычаг переключателя занимает положение IV.
  3. Постоянном – с быстрым движением дворников. В этом случае рычаг переключения стоит в положении V.

Возможные причины неисправности дворников

Причины неисправности стеклоочистителей могут быть как механические, так и электрические. Поиск неисправности начинаем в первую очередь с предохранителя, а потом разбираем остальное.

Проблемы, связанные с механикой могут проявляться следующими симптомами:

  1. Когда включается стеклоочиститель, слышно, как работает мотор дворников, но щетки не двигаются. В первую очередь причиной этого может быть открученная или слабая гайка, которая крепит кривошип к оси редуктора.
  2. Если работа щеток происходит не синхронно, причиной может быть поводок – ослабла его крепежная гайка.

Схема стеклоочистителя на ВАЗ 2110

Неисправности, связанные с электрикой имеют следующие признаки:

  1. Щетки не занимают крайнее положение, останавливаются где попало, медленно двигаются. Причиной может быть в кольцевом выключателе. В этом случае нужно подогнуть контакты. Если это не помогло, нужна замена мотора дворников в сборе, так как он продается с редуктором.
  2. Включен прерывистый режим, а щетки работают непрерывно, то проблема в реле, его нужно заменить. Если замена не помогла, то вероятно, что окислились или подгорели контакты на концевом выключателе.
  3. Если при включении стеклоочистителя, очистители стекла и якорь не работают, то могли примерзнуть щетки. Другой причиной может быть сгоревший якорь.
  4. Электромотор не работает, но предохранители исправны. В этом случае необходимо проверить контакты, которые имеет привод дворников, а также двигатель. Возможен вариант зависания щеток стеклоочистителя ВАЗ или сгорел якорь.

Проверка работы стеклоомывателя

Ремонт стеклоочистителя

Для ремонта узла потребуются такие материалы и инструменты:

  • набор головок и ключей;
  • отвертки;
  • жидкость WD-40;
  • старые тряпки;
  • ремкомплект трапеции в случае необходимости замены или ремкомплект стеклоочистителя ваз 2110;
  • другие детали, требующие замены.

Чтобы отремонтировать стеклоочиститель, необходимо его разобрать:

  1. Сначала нужно снять панель приборов.
  2. Далее следует найти реле дворников ваз 2110, которое прикручено к кузову. Если оно не работает, его нужно заменить.
  3. Желательно снять жабо, чтобы оно не мешало разборке узла.
  4. Теперь нужно проверить предохранитель, который отвечает за работу привода дворников ВАЗ 2110.

На следующем этапе следует разобрать рулевую колонку, чтобы проверить переключатель. Если он имеет значительные повреждения, его нужно поменять (автор видео — «В гараже у Сандро»).

  1. Далее необходимо демонтировать моторчик и проверить его. При необходимости замены меняется моторчик и моторедуктор стеклоочистителя в сборе.
  2. Если поврежден бачок или насос стеклоомывателя, их нужно заменить.
  3. Обязательно следует проверить размер и состояние щеток: они должны отвечать нормам, указанным в мануале. Их длина важна, так как они должны захватывать всю поверхность лобового стекла.

Альтернативные решения

Выбирая очистители стекла, нужно обращать внимание на размер, устройство и производителя. Дворники для ВАЗ 2110 независимо от года выпуска автомобиля должны иметь размер 508 мм. Можно купить длиной до 53 см, но не больше.

Если длина будет слишком большой, они не смогут омывать лобовое стекло. Кроме того, мотор омывателя ВАЗ 2110 может не справиться с такой нагрузкой. Слишком большие щетки будут скрипеть во время работы и работать с рывками.

Доработка и замена дворников своими руками

Какие дворники лучше, решает владелец автомобиля. Установленные на ВАЗ 2110, как и на УАЗ, с завода хорошо справляются со своей задачей, но возможна его доработка омывателями других фирм, которые отличаются более высоким качеством. Многих привлекают бескаркасные щетки — это хороший вариант. У них компактные размеры, они оснащены особым механизмом поводка. Правда, они не очень привлекательно смотрятся на ВАЗ 2110, так как крепеж на поводок штатного омывателя получается массивным. Поэтому они нуждаются в доработке.

Бескаркасные омыватели для авто

Чтобы выполнить замену или доработку необходимо выполнить следующие действия:

  1. Сначала нужно отсоединить отрицательную клемму на АКБ.
  2. Затем нужно крепление отклонить на себя и снять щетку.
  3. При наличии декоративной накладки ее необходимо демонтировать.
  4. Открутив болт, можно демонтировать старую щетку.
  5. Перед заменой деталей обязательно нужно сверять размеры нового омывателя со старым. Желательно, чтобы новый не превышал размеры старого более чем на 2 см.
  6. Установка нового комплекта осуществляется в обратном порядке.

После модернизации следует проверить работоспособность узла: не скрипят ли щетки, как они работают при переключении режимов. При высоких оборотах мотора стеклоочистителя дворники должны работать быстро, при низких – медленно. Кроме того, они должны поддерживать прерывистый режим.

Видео: «Регулировка очистителей стекла»

В этом ролике демонстрируется, как отрегулировать скорость дворников (автор видео — Мастер Брюс).

Схема переднего и заднего дворника ВАЗ-2110, 2111, 2112

Схема включения очистителя и омывателя заднего стекла:

1 – электродвигатель омывателя;
2 – монтажный блок;
3 – выключатель зажигания;
4 – переключатель очистителя и омывателя заднего стекла;
5 – моторедуктор очистителя заднего стекла;
К6 – дополнительное реле;
А – к источникам питания;
В – порядок условной нумерации штекеров в колодке моторедуктора

Схема заднего стеклоочистителя и омывателя ВАЗ-2110, 2111, 2112

Схема включения очистителя и омывателя заднего стекла:

1 – электродвигатель омывателя;
2 – монтажный блок;
3 – выключатель зажигания;
4 – переключатель очистителя и омывателя заднего стекла;
5 – моторедуктор очистителя заднего стекла;
К6 – дополнительное реле;
А – к источникам питания;
В – порядок условной нумерации штекеров в колодке моторедуктора

Положения рычагов подрулевого переключателя: фиолетовыми пунктирными линиями обозначены нефиксируемые положения переключателя, зелёным иголубым цветом обозначены фиксированные положения переключателя.

Замыкание контактов при различных положениях рычага переключателя стеклоочистителя и омывателя

Положение
рычага

Номера замкнутых контактов

Моторчик дворников ВАЗ 2110 — фото, описание на VAZ-2110.net

Замена моторчика дворников ваз 2110.

Распиновка разъема моторчика дворников ваз 2110.

Мотор стеклоочистителя ВАЗ 2110 и модифик. ,ТЕМ 842, ТОРЕРО — ООО «Балт…

Мотор стеклоочистителя ВАЗ передний От ВАЗ 2110.

Теперь про медленные дворники ВАЗ…

Моторчик дворников на багажник ВАЗ 2109, 2114.

Моторчик на дворников ВАЗ 2110 — Доска бесплатных объявлений «Автозапч…

Щетки дворников быстрее, как в нормальных машинах.

Мотор стеклоочистителя 2110 с узким валом.

Мотор стеклоочистителя перед.ВАЗ 2110 н/о Мотор стеклоочистителя перед….

Мотор стеклоочистителя ВАЗ 2110-12, 2123 за 400р.

Замена мотора для стеклоочистителей на ваз 2110.

Мотор стеклоочистителя ваз 2110 в ваз 2107.

моторчик дворников ваз 2110-12.

Установка мотора стеклоочистителя 2110.

Моторчик дворников ВАЗ 2110.

Мотор дворников ВАЗ 2110.

Мотор стеклоочистителя ВАЗ 2110 перед., СтартВольт (VWF 0110) вал 10мм купи. ..

Электродвигатель стеклоочистителя ВАЗ-2110, 2123, 1118, 2170 передний н/о (…

Моторчик стеклоочистителя ВАЗ 2110.

трапеция и моторчик дворников ваз 2110, 2108-15.

Lada 2106 «dose of adrenaline».

Установка мотора стеклоочистителя 2110 и подрулевых переключателей 2123 (Кл…

дворников mp4, механизм дворников, механизм, mp4 free download, дворников m. ..

замена моторчика стеклоочистителя ваз 2110 на более производительный.

Мотор стеклоочистителя 2110.

моторчик заднего дворника ваз 2109-2112.

Мотор дворников Ваз 2110.

Механизм дворников/поводки/трапеция/реле и тд. (с. 15,7)

Меня вот тоже постигла неприятность в виде клинящей трапеции. Вчера вечером ситуация вконец достала, ибо ездить в дождь, особенно на скорости, мягко говоря не прикольно и опасно, благо я знал маршрут. Вчера начал снимать трапецию, но из-за долбанного дождя, который стал мне заливать весь моторный отсек, а также из-за упавшего в моторный отсек инструмента , который пришлось извлекать с защиты картера поводком (кстати, рекомендую, если у вас мало ли что-то упало, например, на защиту картера, а под рукой нет подходящей палки-хваталки, то поводком дворников это что-то достаточно удобно извлекать ), затею решил отложить до сухой погоды. Врубил дворники, зафигачил в движущиеся пары трения WD’шки, потом попшикал аэрозольной смазкой, не уверен, что такой коктейл отличается эффективностью, но лучше, чем ничего) Без поводков дворники не заедали, скорость увеличивалась адекватно положению рычага выбора скорости дворников. Я обрадовался, собрал всё обратно — вообще перестали врубаться. Думал от воды где-то что-то замкнуло и пред сгорел. Пока соображал, прошла пара минут, решил на удачу попинать колесо и проверить работу дворников — заработали. Только стали опять жёстко заедать и вообще работать как-то рывками. Короче, плюнул я на весь этот изрядно доставший меня дурдом и ушёл домой. С утра проверил — работают, при первом взмахе застряли, я им помог вернуться в исходное положение, второй взмах рывками, но сами прошли весь путь, третий уже был лучше. Хоть так ехать и можно было, но я решил не рисковать. В ближайшее время на сухую сниму и разберу трапецию.

Прошёлся поиском, смотрю многие используют консистентную смазку для смазки осей. Но в виду негерметичности системы сам решил так не делать, думаю оптимально использовать аэрозольную тефлоновую смазку, которая у меня есть. Она обладает отличными антифрикционными свойствами, отталкивает воду, к ней не прилипает грязь после высыхания растворителя, стойка до 250 °С и долго держится. О результатах отпишу.

Моторедуктор стеклоочистителя толстый вал (старого образца) на ВАЗ 2110-2112

Уважаемые покупатели, во избежание ошибок при отправке моторедуктора стеклоочистителя, в строке «Комментарий» указывайте модель вашего автомобиля, год выпуска и с каким валом (толстый или тонкий).

Моторедуктор стеклоочистителя, чаще всего заменяется следующими терминами: мотор (электродвигатель) дворников, электродвигатель привода стеклоочистителя, привод моторедуктора, электродвигатель стеклоочистителя, мотор-редуктор стеклоочистителя, очиститель ветрового стекла. Поэтому, если вы услышите эти термины, то знайте, что речь идёт об одном и том же.

Электродвигатель механизма дворников предназначен для приведения в движение системы рычагов стеклоочистителя. Электродвигатель устанавливается в нишу под лобовым стеклом и соединяется валом с рычажной системой стеклоочистителя. Питание и управление режимами работы электродвигателя осуществляется с помощью стандартного разъема. Двигатель и редуктор выполнены в закрытом корпусе с защитой от попадания пыли и атмосферной влаги к электрическим частям и механизмам электродвигателя.

Очиститель ветрового стекла состоит из моторедуктора, рычагов и щеток. Электродвигатель очистителя — трехщеточный, с возбуждением от постоянных магнитов. Для защиты от перегрузок в нем установлен термобиметаллический предохранитель, а для снижения радиопомех — конденсаторы и дроссели.

Такой моторедуктор бывает, как для переднего, так и для заднего стекла автомобиля.

Технические характеристики моторедуктора стеклоочистителя СА -842-20:
— Номинальное напряжение — 12 В

— Номинальный момент — 5 Нм

— Максимальный ток — 4,0; 4,7 А

— Номинальная частота вращения — 39-50 мин-1; 59-72 мин-1



Рис. 1

Очиститель ветрового стекла: 1 — задняя втулка вала якоря; 2 — войлочное кольцо; 3 — корпус электродвигателя; 4 — постоянный магнит; 5 — якорь; 6 — коллектор; 7 — траверса со щеткодержателями, дросселями и термобиметаллическими предохранителями; 8 — передняя втулка вала якоря; 9 — панель с помехоподавительными конденсаторами и контактами концевого выключателя; 10 — блок промежуточных шестерен; 11 — крышка; 12 — корпус редуктора; 13 — ведомая шестерня; 14 — выходной вал моторедуктора; 15 — блок промежуточных шестерен.

Моторедуктор стеклоочистителя имеет три режима работы, они включаются правым подрулевым переключателем. Прерывистый режим обеспечивается электронным реле К2 типа 524.3747, установленным в монтажном блоке. Это реле также включает малую скорость моторедуктора очистителя при включении омывателя ветрового стекла.

При работе моторедуктора на малой скорости в постоянном режиме напряжение питания подводится к диаметрально противоположным щеткам. При работе мотор-редуктора на максимальной скорости «+» питания подводится к щетке, расположенной сбоку. Для разгрузки контактов выключателя зажигания электродвигатель подключен через дополнительное реле Кб в монтажном блоке.

Другие артикулы товара и его аналогов в каталогах: СА -842-20, 842.3730, Э 842.3730, 11.6313 100-10.



ВАЗ 2110-2111, ВАЗ 2112.

Любая поломка – это не конец света, а вполне решаемая проблема !

В чем причины неполадок моторедуктора (электродвигателя) дворников у автомобиля семейства ВАЗ.

Как самостоятельно заменить моторедуктор (электродвигатель) стеклоочистителя на автомобиле семейства ВАЗ.

С интернет – Магазином AvtoAzbuka затраты на ремонт будут минимальными.



Просто СРАВНИ и УБЕДИСЬ !!!

Не забудьте поделиться со своими друзьями и знакомыми найденной информацией, т. к. она им тоже может понадобится — просто нажмите одну из кнопок социальных сетей, расположенных выше.

Как разобрать трапецию дворников ваз 2110

Стеклоочистители автомобиля ВАЗ-2110 сами по себе не представляют ничего конструктивно сложного. Тем не менее, выход их из строя, особенно во время сильных осадков, может спровоцировать возникновение аварийной ситуации. Одним из основных элементов стеклоочистителей или «щёток» является трапеция.

Что такое трапеция дворников и для чего она нужна?

Трапеции находятся где-то тут!

Трапеция «дворников» — это специальный узел, который преобразует импульс двигателя в поступательные движения стеклоочистителей.

Проще говоря, именно она ответственна за их движение по лобовому или заднему стеклу автомобиля. Так как погодные условия часто непредсказуемы, а лобовое стекло должно обеспечивать полный обзор, поломка этой детали должна оперативно выявляться и устраняться .

Принцип работы

Чаще всего в трапеции изнашиваются пластиковые втулки.

Хотя, на первый взгляд, кажется, что движение щёток происходит напрямую, на самом деле за него отвечает трапеция, представляющая собой электромеханический узел. Она работает по следующему принципу:

  1. Мотор стеклоочистителей задействует работу пальца, который и приводит в действие саму трапецию.
  2. За счёт соединения редуктора и валов, происходят колебательные движения, заставляющие щётки перемещаться по стеклу, очищая его.

Часто бывает так, что трапеция выходит из строя. Особенно часто это происходит после или во время зимнего сезона. Некоторые неопытные владельцы ВАЗ-2110 включают «щётки», не потрудившись очистить стекло от снега. Часто «дворники» примерзают к стеклу, и попытка сдвинуть их с места заканчивается поломкой. Чтобы этого не произошло, нужно всегда зимой проверять щётки перед их включением на предмет примерзания .

Как определить, что трапеции «кирдык»

Кирдык — жаргонное слово, означающее крайне плохое положение.

Бывает, что ломается стопорное кольцо втулки и тяга просто вылетает.

Малейшее нарушение в работе трапеции может привести к некорректной работе «дворников». Обычно эта деталь меняется на новую, хотя в ряде случаев можно обойтись установкой ремкомплекта. Его стоимость значительно ниже, чем цена всей детали, хотя времени на ремонт уйдёт значительно больше. Вот список основных признаков, по которым можно определить, что деталь скоро выйдет из строя:

  1. Стеклоочистители начинают плохо справляться со своей непосредственной работой. Это происходит из-за ослабления давления.
  2. При работе слышится непривычный шум.
  3. Появляется люфт, что можно определить даже визуально, так как стекло будет плохо очищаться.
  4. Бывает так, что щётки в одну сторону идут легко, а обратно – с затруднением, постоянно притормаживая.

Все эти неполадки приводят к тому, что лобовое стекло остаётся грязное, с разводами и подтёками.

Ремкомплект для ВАЗ-2110

Чаще всего, в трапеции разрушаются пластиковые детали. В этом случае может помочь ремкомплект.

При приобретении ремкомплекта обращаем внимание на артикул деталей.

Если повреждены металлические детали, то придётся менять всю трапецию целиком. Как правило, трапеция разрушается в результате ДТП, или из-за неаккуратного обращения с системой стеклоочистителей.

Деталь старого и нового образца

Подбор новой детали для ВАЗ-2110 не такое простое дело. Не все знают, что существуют трапеции старого и нового образца.

Поэтому лучше снять старую деталь, и пойти с ней в автомагазин запчастей. Они не только крепятся по-разному, но и отличаются разъёмами, через которые происходит подключение к моторчику. Если найти трапецию старого образца не удастся, а у вас именно такая – придётся переделывать систему или искать бывшую в употреблении деталь.

    Как правило, в продаже имеются трапеции нового образца, от различных производителей. Одна из популярных моделей имеет артикул VLT2110–5205010-Р .

Если моторчик стеклоочистителя исправен, можно поменять только саму трапецию.

Процесс замены

Самым простым способом избавиться от проблем со стеклоочистителями ВАЗ-2110 является обращение на станцию технического обслуживания. Там трапецию заменят за час или полтора. Но если недобросовестные мастера заметят, что хозяин совершенно не разбирается в причине поломки, они могут ремонтировать автомобиль полдня, говоря о том, что проблема очень серьёзная.

Поэтому лучшим вариантом, который позволит сохранить денежные средства, будет замена детали своими руками. Этот процесс происходит следующим образом:

    В первую очередь нужно будет демонтировать старую трапецию. Для этого придётся разобрать и снять рычаги стеклоочистителей. Для этого придётся открутить две гайки ключом на 12. При снятии рычагов нужно соблюдать осторожность, так как мощные пружины создают проблему при снятии. Поводки лучше предварительно отогнуть.

Разъединяем колодки моторедуктора стеклоочистителя.

Откручиваем гайку левого крепления трапеции.

Отворачиваем гайку с другой стороны.

Отворачиваем крепление кронштейна моторедуктора.

Снимаем трапецию со шпилек и извлекаем.

Только после этого можно извлечь трапецию. Главное не забыть отсоединить все электрические разъёмы.

Новую запчасть перед установкой нужно обязательно собрать, так как она находится в разобранном состоянии. При соединении деталей нужно следить, чтобы все части были совмещены и отрегулированы. Только после этого затягиваются гайки.

Перед тем, как установить новую трапецию, желательно смазать все её трущиеся части графитовой смазкой. Некоторые советуют использовать литол , но он теряет свои свойства при минусовых температурах.

Ремонт трапеции с помощью ремкомплекта

Если в старой детали просто износилась втулка , необязательно менять всю трапецию. Достаточно просто отремонтировать её с помощью ремкомплекта. Как правило, в нём есть всё необходимое. Для ремонта трапеции также придётся извлечь её. При снятии рычагов дворников, нужно стараться действовать предельно аккуратно, иначе можно повредить стекло или краску на кромке капота.

Если на улице идет снег или дождь, дворники становятся незаменимыми элементами автомобиля.

Элементы дворников для ВАЗ 2110

В нашем материале мы поговорим про механизм дворников ВАЗ 2110, обсудим основные причины их неисправности, вопрос ремонта и поиска альтернативных вариантов стандартным стеклоочистителям.

Устройство приборов

Схема стеклоочистителя

Для начала попробуем понять, как же устроена схема дворников на ВАЗ 2110 и какие компоненты образуют цельный агрегат, именуемый стеклоочистителем.

УстройствоХарактеристика
ЭлектромоторОн отвечает за вращение дворников с разной интенсивностью. В электродвигателе располагается редуктор, а сам мотор работает за счет подвода постоянного тока. В якоре движка находятся встроенные три щетки, обеспечивающие три режима работы стеклоочистителя — быстрый, медленный и с паузами. Хотя считается, что частот вращения щеток у ВАЗ 2110 всего две
Электрические компонентыЭто подрулевой переключатель, реле дворников, которое позволяет активировать режим движения щеток с перерывами. Плюс не забываем про выключатель. Вся электрическая система объединена в провода, идущие через биметаллический термостойкий предохранитель. Важно заметить, что оба реле и предохранитель F5 находятся в монтажном блоке, а биметаллический предохранитель и выключатель — в редукторе электродвигателя
СтеклоочистителиПри этом размер дворников на ВАЗ 2110 может быть разным, о чем мы еще поговорим. Они отличаются по форме, материалу изготовления, устройству
Механический приводВажная составляющая, которая, увы, не редко ломается на «десятке»

Почему не работают дворники

В какой-то момент автовладелец может заметить, что у него не работают дворники. Проявляться это может в их полной остановке или работе со скрипом.

Совместимости трапеций

Первым делом причину ищите в электромоторе. Но помните, что случаются и проблемы по механической части.

Самые популярные механические поломки дворников:

  • Когда включаются очистители, звук мотора слышен, но щетки движений не совершают или слегка дергаются. Вероятно, гайка крепления кривошипа к оси редуктора потеряла хватку или открутилась полностью.
  • Несинхронная работа стеклоочистителей говорит о проблеме с поводком. Опять же, проверьте гайку фиксации. Подтягивая гайку, предварительно не забудьте поставить щетки в правильное положение.

Что касается проблем с электрической составляющей, то они проявляются так:

  • Дворник двигается очень медленно, останавливается, потом опять начинает работать, не уходит упорно в нижнее положение. Проверьте концевой выключатель. Подогнув контакты, он регулируется таким образом. Если подобная мера не принесла плоды, замените весь моторчик дворников ВАЗ 2110 в сборе, поскольку редуктор встроен;
  • Вы включили режим с прерывистой работой, но щетки работают без остановок. Здесь проблема кроется в реле, которое подлежит замене. Если при включении устройства вы не слышите звук от вращения якоря мотора, тогда это 100% виновато реле. Если нет, тогда проверьте наличие подгораний и окислений на контактах;
  • Выбирая любой режим, слышится только щелканье термометаллического предохранителя. При этом якорь и щетки стоят на месте. Проверьте, может из-за мороза щетки примерзли, потому не двигаются. Или перегорел предохранитель F5, либо сгорел якорь;
  • Электромотор не включается, хотя предохранители исправны. Проверьте качество контактов. Часто это становится причиной зависшей щетки или сгоревшего якоря.

Ремонт стеклоочистителя

На практике ремонт дворников на ВАЗ 2110 вовсе не сложный, если вы обладаете хотя бы элементарным опытом в работе с автомобилем и электрической его составляющей.

Откручиваем фиксирующую гайку

Для начала разберемся, как снять дворники на ВАЗ 2110. Конструкция предусматривает несколько крепежей, открутив которые, вы без проблем снимите сами щетки.

А вот с разборкой узла стеклоочистителя все немного сложнее. Разбирается он следующим образом.

  1. Снимите приборную панель.
  2. С левой стороны отыщите реле, которое крепится к кузову. Если оно сломано, ремонтировать не имеет смысла. Просто установите новое реле.
  3. Далее проверьте состояние предохранителя, который отвечает за работу привода стеклоочистителя.
  4. Разберите рулевую колонку, что позволить изучить состояние переключателя. Если на нем повреждена изоляция или имеются другие повреждения, замените агрегат.
  5. Открутите от кузова электромотор, проверьте его в деле. Если поломка не серьезная, можно отремонтировать. Холя лучше сразу заменить его вместе с реле.
  6. Проверьте привод. Не редко на нем ломается шкив, из-за чего устройство приходится менять на новое.
  7. Убедитесь в исправности трапеции. Может потребоваться замена трапеции дворников на ВАЗ 2110, если во время эксплуатации авто ухудшилась смазка устройства, туда попал всевозможный мусор, вода. Если смазка не работает должным образом, пластиковые втулки шарниров изнашиваются, отсюда возникает люфт, и повышается сопротивление при работе устройства. Сама же трапеция служит для передачи усилия от электродвигателя к поводкам стеклоочистителя.

Альтернативные решения

Большинство автовладельцев отечественной «десятки» привыкли менять изношенные и вышедшие из строя стеклоочистители на аналогичные.

Зачастую это происходит потому, что они не видят альтернатив, не знакомы с ними.

Но этот размер может быть увеличен до 530 миллиметров . Больше ставить не рекомендуется, поскольку так стеклоочиститель не сможет эффективно работать, а привод просто не справится с нагрузкой. В итоге слишком длинные щетки становятся причиной появления скрипа и работы с рывками. Плюс на продолжительный срок службы механизмов дворников не рассчитывайте.

Родные стеклоочистители для «десятки» довольно неплохие. Но есть более дорогие, но и более высокоэффективные, качественные устройства.

Сегодня модно использовать бескаркасные дворники, особенно от фирмы Bosch. Их преимущества заключаются в компактности и особом, надежном механизме поводка.

Но как показывает практика, на лобовом стекле ВАЗ 2110, как и других моделей ВАЗ, они выглядят не очень красиво, ибо крепеж на поводок оказывается массивным. Хотя если их немного доработать, получится очень даже хороший результат.

Этапы доработки

Проводка

Выполнить доработку или замену дворников легко. Для этого нужно сделать несколько последовательных шагов:

  • Отключите минусовой провод от аккумуляторной батареи;
  • Потяните на себя дворник;
  • Снимите имеющиеся щетки;
  • При наличии декоративной накладки, уберите ее;
  • Отвинтите болт крепления, тем самым демонтировав старый дворник;
  • Сопоставьте размеры старого и нового очистителя;
  • В идеале, новое устройство не должно превышать старое более чем на 20 миллиметров;
  • Выполните обратную процедуру сборки.

Как видите, поменять стеклоочистители не сложно. А вот с процедурой ремонта все обстоит несколько иначе. Но действуя по инструкции, даже малоопытный владелец ВАЗ 2110 сможет все сделать своими руками.

  • Стоит ли браться за ремонт трапеции стеклоочистителя своими руками?
  • Полезная информация о трапеции стеклоочистителя
  • Когда нужна замена трапеции стеклоочистителя
  • Как происходит ремонт трапеции стеклоочистителя

На сегодняшний день никого нельзя удивить наличием в семье собственной машины. Производители пытаются сделать свой «продукт» как можно более безопасным, причем касается это не только двигателя и узлов, которые обеспечивают движение. Вопрос безопасности иногда напрямую зависит от чистоты стекол. Если лобовое и заднее стекла недостаточно чистые, покрыты каплями воды или снегом, то Вы будете все больше и больше напрягать зрение, чтобы полностью видеть ситуацию на дороге. После часа такой езды Ваша концентрация снизится, а это грозит аварией. Как же сделать так, чтобы ничего страшного не случилось? Правильный ответ – следить за состоянием стеклоочистителей, в частности, за трапецией. О ней и пойдет речь.

Полезная информация о трапеции стеклоочистителя

Важнейшим элементом системы стеклоочистителей является трапеция. Именно этот элемент отвечает за преобразование вращательного движения от вала электропривода в поступательное движение дворников. Если трапеция работает корректно, то безопасность Вашего передвижения в условиях плохой погоды будет обеспечена. Конструкция стеклоочистителя достаточно простая, но надежная и износоустойчивая. Основными элементами системы являются:

– щетка и поводок;

Устройство трапеции дворников на машинах от разных производителей практически одинаковое. Разница может быть только в габаритах и форме разных ее деталей. Главные элементы, которые создают данный узел, это:

С помощью расчетов конструкторы определяют, каким должен быть профиль звеньев трапеции. Благодаря этому у конструкции формируется нужный запас прочности, то есть целостность системы при движении щеток сохраняется. Дабы максимально снизить потери из-за трения, а расход энергии электропривода сделать оптимальным, соединительные элементы трапеции изготовлены из материала, основой которого является полиформальдегид. Он выдает крайне низкий коэффициент трения, характеризуется высоким уровнем износостойкости. Чтобы защитить металлические элементы от коррозии, их покрывают гальваническим слоем.

Когда нужна замена трапеции стеклоочистителя

О некорректности работы трапеции стеклоочистителя, а также о наличии на ней повреждений, говорят сбои в работе самих дворников. К примеру, они могут двигаться слишком медленно вне зависимости от режима работы, самопроизвольно останавливаться во время очистки лобового и заднего стекол. Другим ярким подтверждением того, что дворники неисправны, являются прерывистые движения щеток, скачки, характерный звук от поводка в процессе работы. Главная причина таких сбоев в работе – наличие окиси на приводах поводков во втулках трапеции.

Именно окись мешает дворникам нормально вращаться. Если эту проблему игнорировать, то может сломаться и электрический двигатель, на который оказывается значительная нагрузка, а это влечет за собой вероятность прогорания якоря электрического мотора. Если образовался люфт стеклоочистительных поводков, то есть поводок бьется о капот, то будьте уверены – втулки трапеции износились.

Если Вы заметили хотя бы намек на то, что стеклоочистители работают некорректно, то как можно скорее проведите диагностику системы, а в случае необходимости отремонтируйте или замените сломанный узел. В противном случае сильно возрастает риск попасть в аварию прямо на дороге. О необходимости обратить внимание на трапецию стеклоочистителя может говорить пониженное давление в системе. Если дворники полностью не убирают снег или воду, то с давлением проблемы.

Дабы разобраться в том, что именно нужно делать с трапецией – менять или ремонтировать – необходимо провести диагностику. Если Вы решили заменить трапецию, то новый механизм нужно правильно подобрать. Две трапеции от разных производителей могут быть очень похожи внешне, но крепиться разными способами. Разными могут быть и размеры поводков, и типы разъемов подключения к электрическому мотору. Вывод из всего этого прост – покупайте трапецию от оригинального производителя конкретно под свою модель авто.

Вы, конечно же, можете поехать в сервисный центр, где Вам буквально через несколько минут скажут, что нарушения работы дворников связаны с трапецией. Замена руками мастера стоит денег, а с учетом того, что эту несложную работу можно выполнить и самостоятельно, Вы сэкономите приличную сумму.

Для начала нужно снять старую трапецию с помощью ключа на «12». Открутите гайки, которые фиксируют дворники, после чего уберите сами щетки. Нужно быть аккуратным на этом этапе, так как пружина упругая, из-за чего Вы можете столкнуться с некоторыми проблемами. Дабы сделать процесс более легким, заранее отогните поводки. После этого выкрутите саморезы с помощью крестовой отвертки и снимите пластиковую часть. Ножом подденьте заглушки, достаньте их и снимите оставшиеся крепежи.

Дабы получить доступ к самой трапеции, извлеките пластиковые части кожуха. Между самой деталью и электромотором есть соединение, не забудьте об этом. Открутите гайки и винт, которые соединяют трапецию, электродвигатель и кронштейн кузова. Обязательно отключите электропитание! Снимите моторчик, уберите все крепления трапеции и достаньте ее.

Когда Вы купите новую трапецию, она будет в разобранном состоянии, то есть перед установкой нужно собрать этот конструктор. Все делается с помощью трех болтовых соединений. Первую составляющую вставьте в ушко около кожуха. Для этого понадобятся силы, но все сразу закручивать болтом не нужно. Далее наденьте ту часть узла, которая осталась. Обязательно отрегулируйте ее положение.

После этого можно закрутить все гайки и перейти к самой установке. Всю конструкцию нужно собирать в обратном порядке, но знайте, что придется потратить время на регулировку щеток. Не забудьте смазать все узлы и трущиеся поверхности специальной графитовой смазкой. Специалисты рекомендуют не использовать литол, так как при низких температурах он теряет свои свойства.

Как происходит ремонт трапеции стеклоочистителя

Если дворники не работают, к примеру, из-за изношенной втулки, то трапецию целиком можно не менять, достаточно будет ремонта. То есть, все зависит от результатов диагностики. Есть одна очень важная рекомендация, о которой стоит помнить. Если Вы – человек неопытный в плане ремонта стеклоочистителей, то ни в коем случае не выворачивайте винт регулировки вала якоря. В противном случае нарушится осевой зазор вала.

Снятие:

1) Используя гаечный ключ, отверните гайку, которая держит кривошип трапеции;

2) С помощью отвертки подденьте кривошип и снимите его;

3) Используя гаечный ключ, отверните 3 болта, которые удерживают моторедуктор на кронштейне;

4) Отвинтите пару винтов, которые соединяют провода и предохранитель, после чего провода отсоедините;

5) Очень аккуратно снимите моторедуктор с кронштейна;

6) Снимите стопорное кольцо с вала редуктора, просто поддев его с помощью отвертки. За стопорным кольцом находятся регулировочные шайбы, которые также подлежат демонтажу. Чтобы обратная сборки была точной и правильной, промаркируйте шайбы, чтобы потом их можно было вернуть на свои места;

7) Снимите крышку, которая удерживается на редукторе с помощью трех винтов;

8) Под крышкой будет расположена панель редуктора, ее тоже нужно демонтировать;

9) Снимите с редуктора шестерню посредством небольшого поворота первого;

10) Отверните пару винтов, которые фиксируют корпус редуктора, причем второй винт находится с другой стороны редуктора;

11) Достаньте из корпуса электрического двигателя две пластины небольшого размера;

12) Разъедините корпусы электродвигателя и редуктора;

13) Достаньте из корпуса электродвигателя якорь, после чего сделайте продувку корпуса электродвигателя сжатым воздухом, это поможет удалить с внутренней стороны корпуса даже самые маленькие частицы угольной пыли;

14) Вернитесь к трапеции, сняв с нее оба стопорных кольца;

15) Разъедините тягу и кронштейн дворников, после чего уберите регулировочные шайбы с обеих валиков;

16) Вернитесь к корпусу редуктора, на нем находятся щеткодержатели, из которых нужно будет достать пружины щеток. Если пружины испорчены, то их нужно заменить;

17) Надавите на щетки в щеткодержателе, они должны двигаться легко, не должны заедать, если они износились или покрылись осколками – заменить;

18) Возьмите якорь корпуса, определите степень загрязнения его коллектора, в случае необходимости проведите зачистку мелкозернистой шкуркой. Если коллектор сильно обгорел, установите новый якорь;

19) Проверьте шестерню редуктора: если она износилась или повреждена, установите новый элемент;

20) Осмотрите тяги, если они деформированы, попытайтесь привести их в изначальное состояние, иначе – замените;

21) Если повреждены шлицы и резьба обеих валиков, произведите замену тяг в сборе;

22) Осмотрите контакты механизма самоостановки: если они окислились или подгорели, то произведите их зачистку шкуркой с мелким зерном;

23) Замените резиновые элементы на новые.

Подписывайтесь на наши ленты в таких социальных сетях как, Facebook, Вконтакте, Instagram, Twitter и Telegram: все самые интересные автомобильные события собранные в одном месте.

Чиним трапецию дворников
