Признаки неисправности контрольного клапана вакуумного усилителя тормозов

Основными признаками выхода из строя контрольного клапана вакуумного усилителя тормозов являются тугая или, напротив, мягкая педаль тормоза, а также полная неработоспособность педали.

Что такое клапан вакуумного усилителя тормозов

На многих автомобилях для увеличения тормозного усилия используется вакуумный усилитель тормозов. Он создает постоянный поток тормозной жидкости, направленный в главный тормозной цилиндр, увеличивая тормозное давление и способствуя более быстрой остановке автомобиля. Этот элемент очень часто встречается на легковых автомобилях, внедорожниках и пикапах. Со временем вакуумный усилитель тормозов может получить повреждения или подвергнуться износу. То же самое может произойти и с контрольным клапаном усилителя тормозов.

Клапан вакуумного усилителя тормозов — это элемент тормозной системы автомобиля и предназначен для удаления воздуха из усилителя тормозов и недопущения попадания его в цилиндр. Таким образом обеспечивается защита трубопроводов тормозной системы от завоздушивания, что может серьезно снизить эффективность работы тормозной системы. Клапан соединяет корпус вакуумного усилителя и вакуумный шланг – безопасное техническое решение, обеспечивающее работу тормозов даже при заглушенном двигателе.

Как правило, контрольный клапан вакуумного усилителя тормозов не проверяется в ходе периодического технического обслуживания. Тем не менее существуют ситуации, при которых могут наблюдаться признаки износа или полного выхода клапана из строя. Далее приведены некоторые признаки, по которым вы можете сделать вывод о возможном наличии проблемы с контрольным клапаном вакуумного усилителя тормозов. Помните, что это всего лишь общие признаки. Для точного установления причин неисправности и проведения ремонта необходимо обратиться к квалифицированному специалисту.

Тугая педаль тормоза

При корректной работе контрольного клапана вакуумного усилителя тормозов педаль тормоза нажимается легко и плавно. В случае неисправности клапана управление тормозной педалью заметно усложняется. Вместо мягкой и легкой педаль становится жесткой и тугой. Нажимать ее очень трудно. Это происходит из-за повышенного давления в главном тормозном цилиндре, для регулировки которого и предназначен контрольный клапан. Нарушения в работе педали тормоза являются признаком возможного наличия неисправности тормозов и указывают на необходимость немедленного проведения диагностики тормозной системы.

Мягкость тормозной педали

При усугублении неисправности контрольного клапана вакуумного усилителя тормозов в трубопроводы тормозной системы начинает поступать воздух. В данном случае воздух, который должен удаляться из системы с помощью контрольного клапана, попадает в главный тормозной цилиндр, а затем и в трубопроводы тормозной системы. Это вызывает падение тормозного давления и мягкую работу педали тормоза. Помимо ощущения мягкости на педали это влечет за собой увеличение времени срабатывания тормозов.

В подобной ситуации следует немедленно провести диагностику тормозной системы. Воздух, попав в тормозную систему, оказывается «взаперти». Для его удаления тормозную систему необходимо прокачать. При наблюдении описываемых симптомов срочно прекратите движение и осуществите профессиональную диагностику тормозной системы.

Тормоза перестали работать

В самом худшем случае контрольный клапан вакуумного усилителя тормозов полностью выходит из строя, что приводит к полной неработоспособности тормозной системы. К счастью, такой исход маловероятен. Но если вдруг он наступил, аккуратно остановите автомобиль, отбуксируйте его домой и свяжитесь с квалифицированным специалистом по диагностике и ремонту тормозных систем. В зависимости от тяжести случая дело может ограничиться только заменой клапана, но может потребоваться и серьезный ремонт всей тормозной системы.

Контрольный клапан вакуумного усилителя тормозов является важным элементом тормозной системы, обеспечивая безопасность движения. Именно поэтому наличие описанных симптомов не должно игнорироваться или откладываться «на потом». Свяжитесь с квалифицированным механиком, способным провести профессиональную диагностику и необходимый ремонт тормозной системы вашего автомобиля.

Ремонт вакуумного усилителя тормозов (ВУТ) своими руками, инструкция по замене на ВАЗ 2110

Автор Алексей Степанов На чтение 6 мин. Просмотров 439 Опубликовано 30.05.2016

Все автомобилисты прекрасно знают: любая проблема с тормозами требует немедленного устранения. Если ничего не предпринять, эта поломка рано или поздно приведёт к ДТП. Тормоза ВАЗ 2110 — сложная система, одним из её элементов является вакуумный усилитель, который может выйти из строя. О том, как самостоятельно провести ремонт или замену этого устройства, мы и поговорим в ниже.

Расположение и устройство вакуумного усилителя тормозов

Вакуумный усилитель тормозов (ВУТ) на автомобиле ВАЗ 2110 расположен у задней стенки двигательного отсека (прямо под дворниками). Увидеть его можно, просто открыв капот и отодвинув защитный кожух.

Это устройство с круглым корпусом, который поделен на 2 части: вакуумную и атмосферную. Разделяет эти части диафрагма. Вакуумная камера соединена с впускным коллектором посредством обратного клапана. Этот клапан создаёт в камере разрежение. А к атмосферной камере подключён следящий клапан, который активируется после нажатия педали тормоза, в результате чего вакуумная камера соединяется с атмосферной. После этого диафрагма ВУТа начинает давить на шток главного тормозного цилиндра, тормозная жидкость нагнетается в рабочие цилиндры, и начинается торможение. А когда водитель отпускает педаль газа, диафрагма под действием возвратной пружины возвращается в исходное положение, и торможение прекращается.

Основные причины и признаки неисправности

Причина, как правило, одна: ВУТ выходит из строя из-за старения или износа резины. Резина в этом устройстве повсюду: диафрагма, клапана, сальники, шланги. Есть и несколько признаков неисправности ВУТа:

• Для торможения водителю приходится прилагать больше усилий, чем обычно.
• В процессе торможения в кабине слышится характерное шипение, которое усиливается по мере нажатия на педаль тормоза.

Когда ремонтировать, а когда менять?

• Менять ВУТ придётся в том случае, когда повреждена диафрагма, возвратная пружина или один из клапанов. Тогда автовладелец будет просто вынужден снять ВУТ и заменить его. Причём сделать это нужно будет как можно быстрее. Замена в данном случае — это самый разумный выход, так как найти в продаже отдельные запчасти к ВУТу удаётся далеко не всегда (особенно это касается диафрагм).
• А ремонт целесообразно проводить в случае повреждений внешних шлангов. Шланг может треснуть, на нём может ослабнуть хомут, что приводит к нарушению герметичности и т. д. Все эти проблемы вполне можно устранить без замены ВУТа. Нарушение герметичности системы — это, конечно, плохо, однако критической поломкой это не является (если только водителя не раздражает шипение в кабине).

Диагностика неисправности ВУТа: почему шипит или негерметичен

• Если торможение сопровождается шипением, то первым делом нужно осмотреть ВУТ и шланг, соединяющий его с патрубком коллектора. Высока вероятность того, что шланг окажется повреждён. В этом случае проблему можно решить простой заменой. Но возможен и второй вариант: на самом ВУТе могут обнаружиться потёки тормозной жидкости. В этом случае менять придётся и сам усилитель.
• Ещё один момент, косвенно указывающий на неисправность ВУТа: мотор автомобиля начал «троить» либо стал работать рывками. Происходит это из-за нарушения герметичности шланга ВУТа. В шланг поступает воздух, который оттуда попадает прямо во впускной коллектор. Из-за избытка воздуха топливная смесь, подаваемая в камеры сгорания, становится слишком бедной. Как следствие — перебои в работе мотора. Для устранения подсоса воздуха часто бывает достаточно подтянуть ослабшие хомуты на шланге ВУТа.
• Если всё ещё есть сомнения по поводу того, что неисправен именно ВУТ, можно убедиться в этом так: заглушить двигатель, после чего 6–7 раз нажать педаль тормоза. После 7-го нажатия надо отпустить педаль, дать ей пройти примерно половину свободного хода, потом остановить её ногой и запустить мотор. Если педаль после запуска мотора провалилась в пол — ВУТ исправен. Если она осталась неподвижна — ВУТ придётся менять.

Необходимое для ремонта и замены своими руками

1. Комплект шлангов и хомутов для ВУТ.
2. При необходимости: новый ВУТ для ВАЗ 2110.
3. Комплект рожковых ключей.
4. Отвёртка с плоским жалом (средних размеров).

Как отремонтировать или заменить на ВАЗ 2110

1. Если во время диагностики выясняется, что неисправен шланг впускного коллектора, его хомуты ослабляются с помощью плоской отвёртки, после чего он снимается вручную и заменяется новым. Если причина шипения не в повреждении шланга, а в самих ослабших хомутах, они затягиваются с помощью плоской отвёртки.
2. Если же неисправен сам ВУТ, производится его замена. Сначала отсоединяется разъём датчика, показывающего уровень тормозной жидкости. Он свободно снимается вручную.Этот разъём отключается вручную
3. Далее от ВУТа отсоединяется вакуумный шланг. Он тоже снимается вручную, обратный клапан ВУТа при этом придерживается второй рукой.Обратный клапан при этом нужно придерживать другой рукой
4. Главный тормозной цилиндр крепится к ВУТу двумя гайками на 10. Они откручиваются с помощью рожкового ключа.Они откручиваются рожковым ключом на 10
5. После этого главный цилиндр аккуратно отодвигается от ВУТа (тормозные трубки при этом снимать не требуется).Трубки от него отсоединять не обязательно
6. В кабине, под приборной панелью, отсоединяется кронштейн тормозной педали. Он держится на 4 гайках, которые откручиваются рожковым ключом на 11.Их откручивают рожковым ключом на 11
7. После этого ВУТ вместе с педалью и кронштейном аккуратно извлекается через двигательный отсек, заменяется новым, после чего производится обратная сборка всех узлов. Делается это через двигательный отсек

Видео по проведению работ

ВУТ и грузовые автомобили

В грузовых автомобилях, таких, как Газель или УАЗ, ВУТ находится в том же месте (у задней стенки двигательного отсека), так что процедура его замены практически не отличается от той, что приведена выше. Разница лишь в размерах: диаметр ВУТа грузового автомобиля больше на 2 см.

Как видим, замена ВУТа на ВАЗ 2110 особых сложностей вызвать не должна. Добраться до этого агрегата просто, открутить потребуется лишь несколько гаек, а всё остальное прекрасно снимается вручную. Сложности у автовладельца могут возникнуть лишь на этапе диагностики. Иногда бывает так, что трещина в шланге ВУТа настолько мала, что её невозможно разглядеть невооружённым глазом. В этом случае вся надежда только на слух: подсос воздуха в коллектор практически всегда сопровождается тонким свистом. Но чтобы его услышать, потребуется вылезти из кабины и открыть капот.

Вакуумный усилитель тормозов – устройство, неисправности и самостоятельная диагностика

Вакуумный усилитель тормозов, как и любой другой механизм, имеет свой срок службы. Чтобы вовремя выявить поломку и найти ее причину, необходимо понимать, как устроен данный механизм. Поэтому предлагаем далее разобраться со схемой его работы, наиболее распространенными причинами неисправностей и способами самостоятельного диагностирования этого узла.

Предназначение

Вакуумный усилитель тормозов, не сложно догадаться, усиливает давление, которое водитель оказывает на педаль тормоза. В результате осуществлять торможение гораздо проще. Без него водителю приходилось бы изо всех сил давить на педаль тормоза, и все равно, торможение не было бы столь эффективным.

Таким образом, «вакуумник» является важным помощником водителя, который делает движение более безопасным.

Устройство «вакуумника» и принцип работы

Вакуумный усилитель представляет собой герметичную емкость, разделенную резиновой мембраной со штоком на две камеры. Одна камера является атмосферной, то есть. давление в ней равняется давлению атмосферы, а вторая – вакуумная. В действительности полного вакуума в ней нет, а возникает лишь сильно пониженное давление, однако принято называть ее именно вакуумной. Отсюда и такое название усилителя.

Правда, в некоторых случаях для стабильной работы системы за обеспечение вакуума отвечает вакуумный насос. К примеру, в дизельных двигателях давление в коллекторе снижается в меньшей степени, чем в бензиновых, поэтому использование вакуумного насоса просто необходимо. Последний бывает как электрическим, так и механическим, работающим от распредвала. Но в любом случае насос выполняет только вспомогательную функцию.

В состоянии покоя, т.е. когда на педаль тормоза не воздействует нога человека, обе камеры сообщаются между собой посредством вакуумного клапана, при этом атмосферный клапан, расположенный в атмосферной камере, закрыт. Так как давление в обоих камерах одинаковое, мембрана тоже находится в первоначальной своей точке, то есть по центру насоса.

Когда педаль тормоза нажимается, вакуумный клапан закрывается, при этом открывается атмосферный клапан. В результате в камерах возникает разное давление, соответственно, мембрана изгибается в сторону вакуумной камеры, так как на нее с огромной силой давит атмосферное давление. При этом шток, который связан с педалью тормоза и поршнем гидроцилиндра, отклоняется в сторону вместе с мембраной и приводит в действие поршень главного цилиндра, тот в свою очередь повышает давление тормозной жидкости. В результате оно передается на поршни тормозных цилиндров колес, связанных с колодками. В результате и происходит процесс торможения.

Надо сказать, что педаль тормоза обязательно связывается не только со штоком вакуумной мембраны, но и с поршнем гидроцилиндра. Это необходимо для того, чтобы тормозная система могла работать даже в случае выхода из строя вакуумного усилителя. К примеру, если двигатель заглохнет, все равно можно осуществить торможение. Когда педаль возвращается в первоначальное положение, атмосферный клапан блокируется и одновременно открывается вакуумный клапан. Соответственно, в обоих камерах возникает разряженное давление, в результате чего мембрана со штоком также возвращается в исходное положение.

Самые распространенные неисправности

Чаще всего автомобилистам приходится сталкиваться со следующими проблемами, связанными с работой «вакуумника»:

• Разгерметизация шланга, соединяющего усилитель со впускным коллектором;

• Износ вакуумного клапана;

• Разгерметизация рабочих камер.

Обычно автолюбителям приходится сталкиваться именно с первыми двумя поломками. Как правило, определить разгерметизацию системы можно даже по звуку мотора. При нажатии на тормоз обороты двигателя повышаются либо наоборот сильно падают вплоть до того, что двигатель глохнет. Это связано с тем, что подсос воздуха влияет на качество топливной смеси, попадающей в цилиндры, соответственно, происходят изменения в работе мотора.

Обратите внимание! Если при нажатии на педаль тормоза вы слышите шипение – это явный признак разгерметизации системы, в результате чего возникает подсос воздуха. Он и является источником этого звука.

Полный отказ «вакуумника» определить еще проще, так как нажимать на тормоз становится очень тяжело, примерно так же, как и при выключенном моторе. Но бывают ситуации, когда данный узел не полностью выходит из строя, поэтому определить неисправность сложней. Но для опытного автомобилиста нет ничего невозможного.

Диагностируем неисправность

Прежде всего отметим, что вакуумный усилитель – это не гидроусилитель, с которым автомобилисты зачастую его путают. Если при выходе из строя последнего появляется течь и педаль тормоза может провалиться, то, как уже было сказано выше, выход из строя вакуумника только делает педаль тормоза жестче.

Правда, в случае выхода главного тормозного цилиндра тормозную жидкость может забрасывать в усилитель, и возможны провалы педали. Но это уже отдельная деталь тормозной системы, поэтому обсуждать ее будем в другой теме.

Итак, вернемся к нашему «вакуумнику» – если у вас возникли подозрения относительно его исправности, продиагностировать систему можно несколькими способами:

• Заведите мотор, дайте ему поработать несколько минут, после чего заглушите. Далее несколько раз выжмите педаль тормоза до упора, то есть насколько это возможно. При каждом нажатии ход педали должен заметно сокращаться, что свидетельствует об исправности системы. Если этого не произошло, значит «вакуумник» разгерметизирован.

• Когда двигатель заглушен, нажмите несколько раз педаль тормоза, а потом выжмите ее до упора и заведите двигатель. Если система исправна, педаль должна стать «мягче» и немного опуститься. Если этого не произошло, возможно проблемы связаны с клапанами «вакуумника» либо разгерметизирована вакуумная камера или шланг, который идет от коллектора к усилителю;

• Заведите двигатель и нажмите педаль тормоза до упора. Затем заглушите двигатель, не отпуская педаль. В таком положении удерживайте ее полминуты. Если система разгерметизирована, давление начнет возрастать, в результате чего педаль немного поднимется.

Если после такой диагностики оказалось, что в работе вакуумного усилителя имеются проблемы, необходимо его демонтировать. В большинстве случаев вернуть механизму работоспособность можно путем замены пыльников и других изнашивающихся деталей. Для этого необходимо приобрести ремкомплект. В редких случаях требуется полная замена усилителя.

Совет! При демонтаже вакуумного усилителя уделите максимум внимания трубке, соединяющей его со впускным коллектором. Зачастую для устранения неисправности достаточно ее заменить или даже просто подтянуть хомуты.

И напоследок – не забывайте, что тормозная система является крайне ответственной, поэтому при малейших подозрениях на ее неисправность необходимо сразу же прекратить движение и предпринять необходимые меры.

Вакуумный усилитель тормозов ВАЗ 2110. Диагностика и ремонт

Не верьте тем, кто говорит, что тормоза придумали трусы. Их придумали очень умные и долгоживущие люди, а вакуумный усилитель тормозов придумали к тому же и очень ленивые. Для того чтобы проверить необходимость наличия ВУТ на автомобиле, попробуйте остановить его нажатием на педаль тормоза с выключенным двигателем на небольшой скорости. Скорее всего, для полной остановки придётся так сильно жать на тормозную педаль, что вам потребуется даже немного привставать на сиденье. А представляете, если вас будет ожидать такой сюрприз во время интенсивного движения в потоке автомобилей, да и ещё и на спуске? Поэтому к данному вопросу просто необходимо отнестись со всей серьёзностью и полнотой ответственности за свою и чужую безопасность. Итак, разберёмся, как делается ремонт ВУТа и замена его составных частей.

Общее устройство тормозной системы ВАЗ 2110

Вакуумный усилитель тормозов ВАЗ-2110 находится в подкапотном пространстве автомобиля между главным тормозным цилиндром и педалью тормоза.

Схема расположения ВУТ

Принцип работы вакуумного усилителя тормозов вкратце рассмотрим на следующем рисунке:

Принцип работы

В исходном состоянии обе полости посредством следящего клапана (на рисунке отсутствует) соединены с атмосферой. При нажатии на педаль тормоза шток перемещает диафрагму влево, следящий клапан разъединяет полости и в полости «А» создаётся разряжение. А так как полость «Б» всё так же находится под атмосферным давлением, то оба эти условия (разряжение + атмосферное давление) в совокупности придают торможению дополнительное усилие.

Подробно рассмотреть работу всей тормозной системы автомобиля в совокупности вы можете в следующем видеоуроке.

Как работает (на видео)

Диагностика вакуумного усилителя своими руками

Прежде всего необходимо сказать, что неполадки в работе и выход из строя вакуумного усилителя не носит фатального характера. Происходит лишь характерное затруднение при торможении автомобиля и в ряде случаев нарушение стабильной работы двигателя. В любом случае перед поездкой вы можете самостоятельно провести достаточно эффективную и не требующую специальных навыков проверку работы вакуумного усилителя тормозов, для этого:

1. При не заведённом двигателе нажимаем несколько раз на полный ход тормозную педаль;
2. Удерживаем её в нажатом состоянии;
3. Заводим двигатель.

Если же при этом педаль немного «ушла» в пол, значит, с вашим вакуумным усилителем всё в порядке, если же нет, то продолжаем дальнейшую диагностику системы.

Основные признаки неисправностей ВУТ (таблица)

Признаки	Диагностика	Заключение	Метод устранения
Шипение при торможении	Двигатель работает, нажимаем на педаль тормоза и одновременно фиксируем шипящий звук в районе педали	Нарушена целостность диафрагмы	Замена диафрагмы, всего ВУТ
Шипение при работающем двигателе	Двигатель работает, в подкапотном пространстве прослушивается шипение. Двигатель работает нестабильно, при нажатии на педаль тормоза обороты незначительно кратковременно повышаются	Нарушена целостность патрубка, соединяющего ВУТ и впускной коллектор	Поиск подсоса воздуха, устранение, замена патрубка
Мягкая «ватная» педаль тормоза	При нажатии на педаль она стабильно, безостановочно «уходит» до пола. При торможении нет ощущения стабильного сопротивления усилию нажатия	Разгерметизация гидравлической системы, попадание воздуха	Поиск подтёков, проверка уровня жидкости, прокачка тормозов.
Автомобиль не «дотормаживает»	При нажатии на педаль торможение запаздывает, хода педали не хватает для блокировки колёс	Большой свободный ход штока	Отрегулировать холостой ход

Как отремонтировать или заменить детали

Шипит при торможении (с видеопримером)

На следующем видео можно услышать этот характерный звук:

К слову, штатный «вакуумник» ВАЗ-2110 по инструкции не подлежит ремонту, только замене, но мы и «сами с руками». Да и судя по количеству различных инструкций по самостоятельному ремонту автомобилей, выложенных в сети, можно утверждать, что любому отечественному автолюбителю со стажем более пяти лет можно смело присваивать звание инженера-конструктора заочно. Поэтому рассмотрим процедуру ремонта, тем более что разница в стоимости между ремкомплектом и самим вакуумным усилителем несоизмерима высока.

В любом случае вначале нам придётся демонтировать ВУТ, для этого нам понадобится минимум подручных средств.

Инструменты

• Рожковые и торцевые ключи размерами «10», «13», «17»;
• Мощная плоская отвёртка;
• Ремкомплект или ВУТ в сборе;
• Герметик и немного желания всё сделать своими руками.

Демонтаж

На данном этапе у нас есть выбор: или сделать всё так, как гласит инструкция завода-изготовителя (отсоединить главный тормозной цилиндр от ВУТ, откручивая от него все тормозные трубки, с последующей его прокачкой) или же чуть проще и малой кровью (просто отодвинув его в сторону).

В любом случае выбор за вами, я же пойду по лёгкому пути:

1. Отсоединяем от тормозной педали шток-толкатель:

   Снимаем защёлку, вытаскиваем палец

2. Отсоединяем от датчика уровня тормозной жидкости колодку с проводами:

   Отсоединяем колодку

3. В моторном отсеке откручиваем две гайки, крепящие главный тормозной цилиндр к «вакуумнику»:

   Две гайки на «17»

4. Удерживая обратный клапан, снимаем с него вакуумный патрубок:

   Демонтаж вакуумного патрубка

5. Как раз в этом месте все «мануалы» требуют отсоединения тормозных трубок от ГТЦ, я же предлагаю открутить всего одну гайку крепления тормозных магистралей к салону и просто убрать ГТЦ в сторону:

   Гайка на «10»

6. В салоне, под панелью приборов открутите четыре гайки, крепящие кронштейн педали тормоза:

   Гайки на «13»

7. Демонтируем вакуумный усилитель вместе с кронштейном:

   Демонтаж ВУТ

8. Открутив две гайки крепления кронштейна педали и поддев его отвёрткой, отсоединяем его от «вакуумника»:

   Гайки на «17»Ремонт

9. Приобретаем в магазине ремкомплект ВАЗ — 2108/2109:

   Содержимое ремкомплекта

10. Аккуратно развальцовываем мощной отвёрткой и молоточком корпус вакуумного усилителя:

    Развальцовка

11. Так как внутри находится возвратная пружина, для предотвращения «выстрела» свободной половинки закручиваем на шпильки открученные ранее гайки. Вот такая картина нам открылась:

    Деффект диафрагмы

12. Далее разобрать диафрагму не получится, так как шпильки, крепящие её к корпусу, заклёпаны. Просто снимаем её манжету с корпуса относительно лёгким движением руки:

    Демонтаж

13. Можете убедиться сами, каталожный номер «родной» и приобретённой манжеты совпадает!

    Каталожный номер

14. Устанавливаем манжету в корпус диафрагмы, при этом аккуратно помогаем отвёрткой попасть её краю во внутренний паз:

    Внутренний паз диафрагмы

15. Далее смазываем герметиком посадочное место шайбы на шпильке с гофрой…

    Смазка герметиком

16. …и место стыка кронштейна педали с корпусом вакуумного усилителя:

    Герметизация

17. На этом ремонт вакуумного усилителя можно считать законченным, остаётся лишь аккуратно завальцевать места крепления ранее развальцованных половинок. Установка «вакуумника» происходит строго в обратной последовательности.

Шипение при работающем двигателе+ видео по диагностике и замене

Данная неполадка возникает при подсосе воздуха в вакуумном патрубке усилителя тормозов. Необходимо проверить на наличие подсосов как сам патрубок, так и места его соединений со впускным коллектором и ВУТ. Так как при данной неисправности происходит разгерметизация впускной системы двигателя, то в третьем и четвёртом цилиндре происходит обеднение воздушной смеси и двигатель начинает «троить». Более подробно о диагностике данной неисправности можете узнать в этой видеоинструкции.

Мягкая, «ватная» педаль тормоза

Как правило, в этом случае происходит подсос воздуха в гидравлическую часть тормозной системы вследствие её разгерметизации. Выявляется визуальным осмотром и контролем за уровнем тормозной жидкости в расширительном бачке. Если же утечки не выявлены, а уровень жидкости в бачке продолжает убывать, то необходимо проверить целостность внутренней манжеты главного тормозного цилиндра со стороны ВУТ.

Последствия утечки через внутреннюю манжету ГТЦ

После того как утечка найдена, тормоза необходимо прокачать.

Автомобиль не «дотормаживает»

Эта неисправность встречается крайне редко и проявляет себя обычно после снятия/установки вакуумного усилителя с последующим его ремонтом. Для предотвращения этого «конфуза» необходимо проверять длину выходящего из корпуса ВУТ штока, в противном случае его может просто не хватить для полного хода поршней в главном тормозном цилиндре.

Регулировочный болт находится по номером 4

С помощью регулировочного болта (№4) необходимо сделать так, чтобы шток-толкатель был выше плоскости корпуса вакуумного усилителя на 1,25 миллиметров. Как правило, данную регулировку производит завод-изготовитель и каких-либо нареканий к вновь приобретённым ВУТ не возникает.

Рассмотренные в данной статье вопросы устройства, работы и ремонта вакуумного усилителя тормозов ВАЗ 2110 актуальны для всех типов отечественных автомобилей, могут лишь иметь место незначительные различия во внешнем виде ВУТ и его монтажных креплений.

Как вы сами смогли убедиться, несмотря на то, что вакуумный усилитель тормозов играет очень значимую роль в тормозной системе автомобиля, выявление его неисправностей и ремонт не требуют от вас каких-то необычайных навыков и знаний. Как говорится, «не боги горшки обжигают». Удачи!

🚘 Как проверить вакуумный усилитель тормозов своими руками: фото

Если вы заметили, что для замедления движения или остановки автомобиля приходится прикладывать значительное усилие, а ход педали тормоза при заведенном двигателе уменьшился и стал более жестким – необходимо диагностировать вакуумный усилитель тормозов(ВУТ). Замена ВУТ в случае необходимости может быть легко выполнена своими руками.

Перед проверкой вакуумного усилителя тормозов необходимо убедиться в герметичности шланга, соединяющего его клапан с впускным коллектором. Сделать это можно при помощи визуальной проверки его целостности или же попытки нагнетания воздуха при помощи компрессора с манометром в снятый и заглушенный с одной стороны шланг или же резиновую грушу.

Устройство вакуумного усилителя тормозов

Вакуумный усилитель тормозов  предназначен для повышения удобства использования системы торможения. Автомобиль без ВУТ тормозил бы очень тяжело –  усилие, передаваемое на педаль, в этом случае было весьма существенным, что отражалось бы на безопасности вождения в худшую сторону.

Расположен ВУТ, как правило, прямо за моторным щитом. Конструктивно этот элемент выполнен в виде неразборного металлического блока, соединенного с главным тормозным цилиндром и бачком тормозной жидкости.

В состав вакуумника входят следующие элементы:

• Корпус.
• Разделительная мембрана (производится из гибкого материала).
• Обратный клапан.
• Толкатель педали тормоза.
• Шток гидроцилиндра.
• Пружина возвратного действия.
• Следящий клапан.

Принципа работы вакуумника основан на разнице атмосферного давления, вследствие чего создается разрежение, обеспечивающее формирование давление (а вместе с тем и передаваемое усилие) в тормозной системе.

Внутри ВУТ расположена диафрагма в виде перегородки. Каждая из разделяемых диафрагмой камер (полостей) герметична. Притом камеры равны друг другу по объему.

Одна из камер свободно сообщается с атмосферой (она так и называется – атмосферная часть), вторая связана со шлангом, ведущим из выпускной трубы двигателя. С этой стороны формируется пониженное, по сравнению с атмосферным, давление. Эта полость называется вакуумной, она расположена со стороны ГТЦ.

Атмосферная камера, находящаяся ближе с тормозной педали, содержит клапан обратного действия. Он призван препятствовать снижению давления во впускном коллекторе мотора. Благодаря этому, топливо не может попадать в механизм ВУТ.

Величина разрежения в этой полости контролируется следящим клапаном. Вакуумная же камера благодаря клапану обратного действия поддерживает давление на одном уровне. Иными словами, мембрана испытывает одинаковые значения давления со стороны обеих камер. Передвижение следящего клапана осуществляется через толкатель, который связан с тормозной педалью. Назначение пружины – обеспечение возврата диафрагмы в обычное состояние после прекращения торможения.

В некоторых ситуациях, когда автомобиль оснащается механизмом экстренного торможения, шток оборудуется специализированным электромагнитным приводом.

Как вы можете видеть, конструкция вакуумника не так сложна – в ряде случаев устранение некоторых неисправностей ВУТ может быть выполнено своими силами.

Проверка мембраны и герметичности камер

Проверить исправность вакуумного усилителя тормозов (ВУТ) можно несколькими способами, но чтобы убедиться в его работоспособности на 100%, лучше использовать их все. Прежде всего, несколько раз нажмите на педаль тормоза при заглушенном двигателе. При первом нажатии педаль опустится от довольно незначительного усилия примерно на 1/3 от полного хода, с каждым последующим нажатием она должна становиться более тугой, а ход уменьшаться. Если этого не происходит – ВУТ, скорее всего, неисправен, и требуется диагностика вакуумного усилителя тормозов. Далее мы расскажем Вам, как проверить вакуумный усилитель тормозов на Калине.

Спасибо за подписку!

Если диагностика ВУТ показала неоднозначные результаты и определить разницу в ходе педали и ее жесткости сложно, можно попробовать другой способ. Два-три раза нажав на педаль тормоза, заведите двигатель, не убирая с нее ногу. Тут есть несколько вариантов развития событий:

• Если педаль уйдет глубже на несколько сантиметров – вакуумный усилитель тормозов исправен. Окончательно удостовериться в этом можно, заглушив двигатель и не отпуская педали тормоза в течение 30 секунд.
• Если педаль начнет подниматься – это свидетельствует о нарушении герметичности вакуумной камеры.

Проверка обратного клапана ВУТ

Причиной плохой работы вакуумного усилителя тормозов может быть неисправность обратного клапана, к которому подсоединен шланг от впускного коллектора. Для диагностики последнего необходимо снять шланг, извлечь клапан из корпуса ВУТ и надеть на него с наружной стороны (с которой соединяется шланг) резиновую грушу от спринцовки или ареометра и сжать ее. Если после отпускания груши она останется сжатой – обратный клапан исправен.

В противном случае его необходимо заменить. Аналогичным образом можно проверить на герметичность впускной шланг при отсутствии компрессора.

Диагностика вакуумного усилителя тормозов может быть без труда проведена всего за несколько минут путем простейших манипуляций без применения каких-либо измерительных приборов и инструмента. Для более объективной проверки попробуйте различные способы, предложенные в статье. Перед этим не забудьте проверить состояние шланга, ведущего к ВУТ от впускного коллектора.

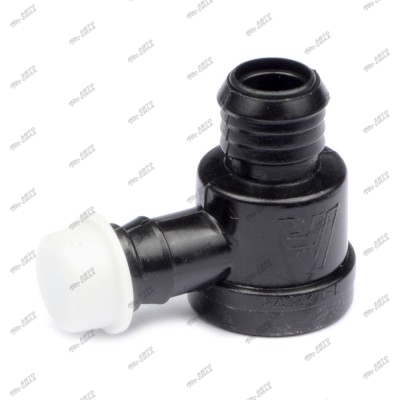

Обратный клапан на вакуумный усилитель тормозов

Лада Калина Седан *Стоковая жизнь* › Бортжурнал › «Пердит» новый клапан Вакуумного Усилителя Тормозов (ВУТ)

Приветствую всех.
Недавно отписывал в БЖ Шипит вакуумный усилитель — каменная педаль тормоза (Решено за копейки!)
В этот раз решил всё сделать по человечи так сказать.
—
Закупка запчастей и расходников:

Полный размер

Соединительная втулка обратного клапана ВУТ

Полный размер

Соединительная втулка обратного клапана ВУТ

Полный размер

Соединительная втулка обратного клапана ВУТ

Полный размер

Обратный клапан ВУТ и хомутики. Самый маленький хомут лишний, он не понадобится

Полный размер

Обратный клапан ВУТ и хомутики Самый маленький хомут лишний, он не понадобится

Полный размер

Силиконовая смазка. Соррян за ногти, уже подстриг :3

Полный размер

Колхозик

Полный размер

Зачистил посадочное место

Полный размер

Установил соединительную втулку обратного клапана ВУТ

Полный размер

www.drive2.ru

Opel Astra Турбодизелек Y20DTH › Бортжурнал › Замена обратного клапана вакуумного усилителя тормозов

Возвращаясь как то с морей, в августе месяце, в попытке выкинуть топливный фильтр (так было надо) обломился обратный клапан вакуумного усилителя тормозов… Нехитрая конструкция позволила доехать до дома, с пропалдающими тормозами… ну ниче, были куда более серьезные проблемы, нежели пропадающие тормоза…
Дома была изгтовлена временная конструкция, чисто поездить, которая тут же начала давать сбои. Клапан был приобретен тотчас, стоимость его смешная — 100 р. Тяжелее было его заменить, т.к. обломанный клапан ни в какую не хотел выходить из трубки ( за 18 лет оно неудивительно). Был благополучно распилен вместе с трубкой, взята другая трубка, подходящая по диаметру и вуаля — я с снова с тормозами!

Полный размер

такая вот нехитрая конструкция позводила доехать домой

Полный размер

временная конструкция дома… давала сбои

Полный размер

он самый .

Полный размер

чутка не влез… обратно вытащить уже не смог. Полет нормальный

Полный размер

Полный размер

Полный размер

Полный размер

Цена вопроса: 100 ₽ Пробег: 290 001 км

www.drive2.ru

Обратный клапан ВУТ-а — Лада Калина Седан, 1.6 л., 2010 года на DRIVE2

Доброго всем времени суток. Значит ездил я на авто и чувствую что чтобы затормозить надо уже довольно таки приличное усилие на педаль тормоза приложить. Или как говорят тормоза «невнятные» стали. Почитав интернет и свою любимую группу вконтакте LADA Kalina | Granta я решил что начну с «малого». А это малое есть патрубок от ресивера до ВУТ-а и обратный клапан. Не долго думая побежал в магазин и взял их, на мои вопрос: «есть ли у вас обратный клапан ВУТ-а для калины?» продавец ответил мол: » какая разница? В этих клапанах с 45 года ничего не менялось и все они для всего модельного ряда автоваза одинаковы» Ну я взял все и пошел со спокойной душой домой. Пришел, открутил старый патрубок, он конечно был прям «дубовый» и ломался. Вытащил старый клапан и все обратно собрал с новыми комплектующими. Запускаю двигатель и слышу какой то треск в районе педали тормоза. Главное внутри слышу, а под капотом нет. Это трещит клапан, который для всех авто одинаковый блин! Сел проехался, вроде тормозит нормально, на педаль нажимаю треск пропадает. Но поездив немного подольше и на большей скорости заметил что когда только на педаль нажал то тормоза сразу хватают, еще чуть дожимать начинаю и все, усилие на тормоза не прибавляется. Почему так не знаю. Проверив обратный клапан в тазике с водой и шариком я убедился что рабочий. Полез дальше читать интернет и нашел что для калины надо ставить с маркировкой ваз 2110. Дальше на фото я вам все покажу. Обзвонил 10 магазинов запчастей и нигде не нашел такого клапана для 2110. Сходил по близости в парочку мест и тоже безрезультатно, там на меня продавцы как на дурачка посмотрели вообще. Вычитал что подходит клапан от икс-рея, решил заказать, там идет клапан и патрубок сразу. Обошлось все 170р. Там вроде как пишут доработанный какой то супер пупер клапан и патрубок уже армированный без матерчатой оплетки. Может эта тема для кого то будет не новой, но я с таким столкнулся в первый раз.

Полный размер

Патрубок в матерчатой оплетке. <img src=

«>

«>

«>

«>

«>

«>

Полный размер

Полный размер

Полный размер

Полный размер

Полный размер

Полный размер

Полный размер

www.drive2.ru

Замена клапана вакуумного усилителя тормозов — Volvo XC90, 2.5 л., 2005 года на DRIVE2

Как-то, выезжая из бокса заметил странное жужжание из моторного отсека, которого раньше явно не было.
Стал разбираться. Выяснил, что это жужжит вакуумный насос усилителя тормозов при нажатии и отпускании педали тормоза на работающем моторе. Но в том-то и странность, что он должен в 90% случаев включаться только при заглушенном двигателе (например, буксировка, чтобы были тормоза у двухтонной машины) или при перегазовке, когда в коллекторе разрежение минимально или отсутствует. Во всех остальных случаях должно хватать вакуума от двигателя.

Вакуумным насосом управляет вакуумный клапан. Последний с насосом соединен последовательно. Принцип работы следующий. Клапан остается нормально разомкнутым, пока вакуума в системе достаточно. Диафрагма клапана, засчет вакуума оттягивается от контактов.
В случае уменьшения вакуума, сила с которой диафрагма оттягивается от контактов падает и она засчет возвратной пружины замыкает контакты, тем самым активируя насос.
Как только насос создал соответствующее разряжение, диафрагма опять оттягивается и размыкает контакты. Насос, при этом, выключается.

Очень часто этот клапан выходит из строя. Либо трескается и рвется диафрагма, либо клинит шток диафрагмы. И тут возможны несколько вариантов развития событий:
1. Вакуумный насос переходит в режим постоянной работы, тем самым расколяясь прилично и выходя из строя. Возможно даже самовозгорание этого насоса от перегрева. Стоит насос приличных денег. Это следствие порваной диафрагмы, негерметичности обратного клапана (уходит вакуум), трещины корпуса вакуумного клапана.
2. Вакуумный насос вообще не включается. Это следствие заклинивания штока диафрагмы в разомкнутом состоянии. Тормоза могут быть невнятными с провалами в определенных режимах работы двигателя.
Еще возможен вариант, когда негерметичен сам вакуумный усилитель. Этот вариант в данном контексте рассматирвать не буду.

Как проверить клапан? Ничего сложного. Отсоединяете сам клапан от всех шлангов.

1 — к вакуумному усилителю, 2 — к вакуумному насосу, 3 — к двигателю.

Как правило, клапан ремонту не подлежит, хотя и разборный. Нужно его менять на новый или рабочий б\у (в моем случае).

В моем случае была треснутая диафрагма. При продувке можно было играть, как на дудочке. Прикольные звуки клапан издавал. И была неравномерность продувки. В сторону насоса воздуха проходило значительно больше, чем в сторону двигателя.
Заменил на б\у клапан. Что интересно. Мой клапан был 2007 г. в., т.е. его уже как минимум 1 раз меняли, а тот, что я поставил 2005 г.в. 🙂

Надеюсь информация будет полезной для читателей моего БЖ.
Хороших Вам тормозов и безопасной езды.

Если моя писанина была Вам полезна, то ткните Нравится.
Спасибо.

www.drive2.ru

В поисках хол. хода. Установка обратного клапана ВУТ. — BMW 3 series, 1.6 л., 1986 года на DRIVE2

Всем привет!
Приступил к гугленью по вакуумной системе усилителя тормозов, ибо обоороты падают при нажатии на тормоз. Вакуумник у меня напрямую подключен шлангом к впуску.
По Экзисту — все совсем не так.

Оказывается там должен стоять обратный клапан.
Тут же вспомнил что в нагрузке запчастей с покупки есть точно такое дело. Нашел.

Каталожного номера не нашел. (Позже кстати заменил на оригинальный).

Сутра поставил клапан. Свершилось!
Давал гари по району, боюсь кого там не убило из соседей щебнем из-под колес.

А все почему? Потому что перестала глохнуть при торможении или просто отпуске педали газа!
А все почему? Потому что поставил клапан между вакуумником и впуском!
Тормоза отличные, педаль после остановки двигателя еще мягкая три нажатия!

А было напрямую — так:

Не нашел нормального шланга армированного на вакуумник. Буду искать. Поставил пока старый.

При езде задом не глохнет тоже) Правда холостые на холодную еще не идеальные, есть небольшие колебания в районе 300 оборотов, на слух. Поиск холостого хода продолжается.

…
Проверил по мануалу е30 исправность вакуумника.

1. На неработающем двигателе нажимайте на педаль тормоза до тех пор пока ход педали не перестанет меняться. Нажмите и удерживайте педаль, затем запустите двигатель. Если педаль слегка пойдет вниз, то цилиндр исправен.
Сделано. Педаль уходит вниз.

2. Нажмите на педаль тормоза на работающем двигателе и, удерживая педаль, остановите двигатель. Если в течение 30 сек педаль не переместится, то вакуумный усилитель герметичен.
Сделано. Вакуумник герметичен.

Но вот при нажатии на педаль тормоза — из-под нее свистит воздух. Ремонт еще впереди.
…
А пока ищу холостой еще одна неисправность — при заправке пистолет отщелкивается постоянно, все заправщики проливают бензин на землю. И после заправки, если дать гари (как я сегодня) — утечка бензина, вонь неимоверная. И я нашел где именно. Под баком со стороны заливной горловины. Если бак полупустой или ехать спокойно — утечек нет. Грешу на обратку. Кстати приехал абсорбер. Между делом надо заняться поиском утечки.

www.drive2.ru

Признаки неисправности контрольного клапана вакуумного усилителя тормозов

Основными признаками выхода из строя контрольного клапана вакуумного усилителя тормозов являются тугая или, напротив, мягкая педаль тормоза, а также полная неработоспособность педали.

Что такое клапан вакуумного усилителя тормозов

На многих автомобилях для увеличения тормозного усилия используется вакуумный усилитель тормозов. Он создает постоянный поток тормозной жидкости, направленный в главный тормозной цилиндр, увеличивая тормозное давление и способствуя более быстрой остановке автомобиля. Этот элемент очень часто встречается на легковых автомобилях, внедорожниках и пикапах. Со временем вакуумный усилитель тормозов может получить повреждения или подвергнуться износу. То же самое может произойти и с контрольным клапаном усилителя тормозов.

Клапан вакуумного усилителя тормозов — это элемент тормозной системы автомобиля и предназначен для удаления воздуха из усилителя тормозов и недопущения попадания его в цилиндр. Таким образом обеспечивается защита трубопроводов тормозной системы от завоздушивания, что может серьезно снизить эффективность работы тормозной системы. Клапан соединяет корпус вакуумного усилителя и вакуумный шланг – безопасное техническое решение, обеспечивающее работу тормозов даже при заглушенном двигателе.

Как правило, контрольный клапан вакуумного усилителя тормозов не проверяется в ходе периодического технического обслуживания. Тем не менее существуют ситуации, при которых могут наблюдаться признаки износа или полного выхода клапана из строя. Далее приведены некоторые признаки, по которым вы можете сделать вывод о возможном наличии проблемы с контрольным клапаном вакуумного усилителя тормозов. Помните, что это всего лишь общие признаки. Для точного установления причин неисправности и проведения ремонта необходимо обратиться к квалифицированному специалисту.

Тугая педаль тормоза

При корректной работе контрольного клапана вакуумного усилителя тормозов педаль тормоза нажимается легко и плавно. В случае неисправности клапана управление тормозной педалью заметно усложняется. Вместо мягкой и легкой педаль становится жесткой и тугой. Нажимать ее очень трудно. Это происходит из-за повышенного давления в главном тормозном цилиндре, для регулировки которого и предназначен контрольный клапан. Нарушения в работе педали тормоза являются признаком возможного наличия неисправности тормозов и указывают на необходимость немедленного проведения диагностики тормозной системы.

Мягкость тормозной педали

При усугублении неисправности контрольного клапана вакуумного усилителя тормозов в трубопроводы тормозной системы начинает поступать воздух. В данном случае воздух, который должен удаляться из системы с помощью контрольного клапана, попадает в главный тормозной цилиндр, а затем и в трубопроводы тормозной системы. Это вызывает падение тормозного давления и мягкую работу педали тормоза. Помимо ощущения мягкости на педали это влечет за собой увеличение времени срабатывания тормозов.

В подобной ситуации следует немедленно провести диагностику тормозной системы. Воздух, попав в тормозную систему, оказывается «взаперти». Для его удаления тормозную систему необходимо прокачать. При наблюдении описываемых симптомов срочно прекратите движение и осуществите профессиональную диагностику тормозной системы.

Тормоза перестали работать

В самом худшем случае контрольный клапан вакуумного усилителя тормозов полностью выходит из строя, что приводит к полной неработоспособности тормозной системы. К счастью, такой исход маловероятен. Но если вдруг он наступил, аккуратно остановите автомобиль, отбуксируйте его домой и свяжитесь с квалифицированным специалистом по диагностике и ремонту тормозных систем. В зависимости от тяжести случая дело может ограничиться только заменой клапана, но может потребоваться и серьезный ремонт всей тормозной системы.

Контрольный клапан вакуумного усилителя тормозов является важным элементом тормозной системы, обеспечивая безопасность движения. Именно поэтому наличие описанных симптомов не должно игнорироваться или откладываться «на потом». Свяжитесь с квалифицированным механиком, способным провести профессиональную диагностику и необходимый ремонт тормозной системы вашего автомобиля.

automotolife.com

Замена обратного клапана ВУТ — Opel Astra, 1.8 л., 1992 года на DRIVE2

Давно не обновлял БЖ, каюсь, времени совсем не было.
Бабуля бОльшую часть времени стоит во дворе, выезжая только по выходным в лес до родника.
Особых поломок не было. В профилактических целях снимал крышку трамблера, чистил контакты. Заменил термостат.
С недавнего времени стал замечать, что педаль тормоза заметно потяжелела. Решил проверить ВУТ на предмет выполнения своих функциональных обязанностей.
В интернете нашел методику оценки работоспособности ВУТ:
-глушим двигатель
-несколько раз нажимаем на педаль тормоза. она с каждым нажатием должна становиться жестче, и в конце концом стать совсем дубовой.
-нажимаем на педаль торможа и держим. в это время заводим двигатель. При этом педаль должна лего нажаться, как будто провалиться.
Если все так и есть — с ВУТ все в норме.
У меня же было не совсем так. При пуске двигателя педаль становилась чуть легче, но «проваливаться» она не хотела.
Виновником оказался один из прежних владельцев, обломивший патрубок, идущий от обратного клапана ВУТ на клапан вентилляции бензобака.
Этот «Кулибин» расковырял дыру в клапане и засунул туда просверленный болт, обмазав его подобием поксипола. Естественно эта конструкция жестоко подсасывала воздух. Отсюда жествие тормоза и большой расход топлива.

Изолентой временно замотал я, пока ехал клапан.

Дыра

Снятый узел

Клапан стоял родной: сентябрь 1992 года.

В результате я заказал новый обратный клапан и установил его.

номер, если кому понадобится

С трубками мучиться не стал, просто срезал их. При сборке использовал шланг ВУТ от Нивы. Посадочный диаметр совпадает, стоит недорого.

результат

В результате тормоза пришли в норму. Я доволен!

Всех с наступающим! Удачи, успехов в Новом Году! И поменьше поломок!

Цена вопроса: 800 ₽ Пробег: 271 000 км

www.drive2.ru

Что делать, если в машине молниеносно или тугая педаль тормоза? Педаль тормоза стала твердой или мягкой

Тормозная система — основа безопасного поведения автомобиля на любой дороге. При его ненормальном поведении хотя бы основного, даже стояночного (ручного тормоза) рекомендуется немедленно устранять неисправность. Это прямо указано в правилах дорожного движения, и с этим разделом правил необходимо учитывать. Неисправности могут проявляться по-разному.Например, педаль тормоза стала твердой — причины этого могут быть разные. Но до тех пор, пока вы не поймете в чем дело и не устраните проблему, никуда не денешься.

Ремонт тормозной системы — это не очень дорогой или очень сложный ремонт автомобиля, при наличии лифта или эстакады. Но проблемы, которые могут возникнуть в реальной дорожной ситуации, могут иметь самые трагические последствия. Большинство неопытных водителей, привыкших к стабильной работе тормозов, просто теряются, когда машина не замедляется с нормальным усилием или когда педаль внезапно выходит из строя.Только специальная подготовка на автодоме позволит двигателю правильно сбавить обороты. И последняя «линия защиты» — это ручник, так что он должен быть правильным.

Устройство тормозной системы

• Педаль тормоза и рычаги переходящие от нее к усилителю.
• Вакуумный усилитель (Wu) — использует воздух, поступающий из двигателя, для облегчения работы педали.
• Главный тормозной цилиндр — равномерно распределяет усилие, полученное от Ву, на каждое колесо. Тормозная жидкость используется для передачи давления.
• Металлические трубки и резиновые шланги — от главного тормозного цилиндра к рабочему перекачивается жидкость.
• Рабочие тормозные цилиндры и тормозные колодки установлены на всех четырех колесах, они тормозят каждый тормозной диск или барабан.

Если педаль не продается

Усилие на педали облегчает вакуумный усилитель.

Слишком туго затянута педаль тормоза — проверить вакуумный усилитель.

Итак, если педаль стала твердой, или слишком сильно нажата — причина кроется в этом.Это может быть банально отсоединившаяся или треснувшая резиновая трубка, идущая от выпускного коллектора двигателя. Или поломка по самой Ву, чаще всего связанная с его разгерметизацией.

В редких случаях могут произойти поломки или отрыв рычагов — с этим будут связаны характерные звуки при нажатии на педаль. Иногда посторонний предмет попадает под педаль или изогнутую часть коврика.

Отжимания педали

Качественная и чистая тормозная жидкость — залог нормальной работы тормозов.Именно благодаря его высокой плотности тормозное усилие быстро передается на колеса. С течением времени он ухудшает свои свойства, в нем образуются пузырьки воздуха, скапливается влага.

Если педаль тормоза мягкая, то жесткая — проверьте уровень тормозной жидкости.

Если на каком-то участке будет незначительная разгерметизация — жидкость вытечет, а на ее место попадет воздух. В результате педаль тормоза становится мягкой, а затем твердой. Несколько мягких нажатий приводят к накоплению давления в недостаточно плотной жидкости.Дальше уже работает, и появляется усилие.

В первую очередь необходимо проверить наличие жидкости в расширительном бачке тормозной системы, он находится на главном тормозном цилиндре. Если в нем нет жидкости — идти нельзя, простое пополнение не решит проблему. Если вы планируете самостоятельно ремонтировать, вам необходимо найти место утечки — это может быть любой цилиндр или какая-то труба.

Работа тормоза при выключенном двигателе

Сила давления на педаль связана с вакуумным усилителем.А сам Ву может работать только с включенным двигателем. При длительной стоянке давление в вакуумной камере становится атмосферным — усилитель не работает. При нажатии на педаль усилие передается непосредственно от рычагов на главный тормозной цилиндр. Сопротивление педалям увеличивается в 3-5 раз.

Твердая педаль тормоза после парковки — это нормальное явление.

Если запустить двигатель, удерживая педаль, он должен немного упасть. Можете смело идти.

Контроль за техническим состоянием автомобиля — осознанная потребность любого водителя, который хочет обеспечить безопасность себе и окружающим.

Доброго времени суток, уважаемые автолюбители! Мы продолжим исследование наиболее типичных неисправностей тормозной системы. Такой орган управления тормозом, как педаль тормоза, имеет несколько состояний своего положения.

Первое, которое должно быть регулярным при нажатии на педаль, осуществляется без ощутимых изменений, без сбоев, рывков, без приложения особых усилий и т. Д. Следующие два состояния положения педали неприятны для водителя и вызывают определенная озабоченность.

Речь идет о том, когда у вас жесткая педаль тормоза или наоборот слишком мягкие тормоза. При таком положении, когда педаль тормоза перестает работать в штатном, привычном режиме, беспокойство водителя оправдано. Значит, неисправностей не было, и требуются. Не задерживай.

Почему у вас тугая педаль тормоза

Причины в том, что педаль тормоза внезапно затянулась, может быть, несколько, и не обязательно быть традиционным и характерным для всех типов и моделей тормозов.Однако рассмотрим основные, наиболее характерные причины и методы их устранения.

В большинстве неисправностей, из-за которых «виновата» становится мягкая педаль тормозов: либо вакуумный усилитель, либо.

Итак, увеличение усилия при нажатии на педаль тормоза происходит из-за:

• произошло засорение воздушного фильтра вакуумного усилителя. В этом случае необходимо заменить воздушный фильтр;
• угон гидроблока в вакуумном усилителе.Выход — замена вакуумного усилителя;
• : диафрагма вакуумного усилителя разрушена. Поменять вакуумный усилитель;
• неисправен наконечник вакуумного усилителя — нужен наконечник;
• вызывает или не запускает обратный клапан в усилителе вакуума, требуется замена клапана;
• неисправен обратный клапан вакуумного усилителя (негерметичность), что позволяет вакуумному усилителю упасть в полость. Необходимо заменить вакуумный усилитель в сборе с обратным клапаном;
• Поврежден шланг, соединяющий вакуумный усилитель с впускным коллектором, ослабьте крепление шланга на штуцере.Меняем шланг, либо затягиваем хомут крепления. Подробнее о шланге вакуумного усилителя тормозов. Необходимо систематически следить за состоянием. Особенно в холодное время года. Пока шланг не нагревается, он остается достаточно жестким и тормоза работают нормально. После непродолжительной работы двигателя шланг нагревается, становится более эластичным, и если вы не заметили, например, его жгут, его пропускная способность снижается. Возможно, проблема с педалью тормоза.
• в рабочих (колесных) цилиндрах, уплотнительные кольца разлетелись.Это может происходить из-за наличия в них горюче-смазочных материалов или использования некачественной тормозной жидкости. Ремонт рабочих тормозных цилиндров, замена тормозной жидкости от рекомендованного производителя.

Пара способов проверить работоспособность вакуумного усилителя

Запустите двигатель. Система создает разряд. Теперь нажмите на тормоз. Педаль жесткого тормоза означает неисправность усилителя или шланга. Загрузив двигатель, подождите около 5 минут, не нажимая на тормоз.

Конкретизируем неисправность.Нажмите на педаль. Если педаль по-прежнему остается жесткой, то, скорее всего, неисправен клапан вакуумного усилителя.

Еще один тест. При выключенном двигателе несколько раз нажмите педаль тормоза, чтобы убрать разряд в тормозной системе. Не отпуская педаль тормоза, запустите двигатель. Если педаль слегка упала, значит с усилителем все в порядке.

Почему у меня мягкие тормоза

Педаль мягкого тормоза может указывать на несколько неисправностей.Скорее всего, есть несколько причин, по которым педаль тормоза внезапно становится мягкой. Этот эффект еще можно назвать:.

Мягкие тормоза имеют традиционные причины:

• »» Тормозная система. Естественно, требуется удаление воздуха, т.е. причиной «судорог» может быть: разгерметизация системы или низкий уровень в расширительном бачке;
• Неисправность главного тормозного цилиндра:
• неисправность рабочего цилиндра, например, в результате заклинивания поршня или выброса тормозной жидкости.Ремонт тормозных цилиндров, или новые.

Удачи Вам при проведении правильной диагностики и своевременном обслуживании тормозной системы автомобиля. Как — ни в коем случае, а тормоза — наша с вами охрана.

Авто с неисправными тормозами — опасное оружие, способное привести к массовому уничтожению. Различные технические проблемы могут довести автомобиль до состояния неуправляемости. При этом остановить машину, отказавшуюся от всего, может только столкновение, произошедшее с любой другой машиной, ближайшим строением или опорами.В такой ситуации нельзя исключить даже падения в канаву. Хотя, если водитель опытный и внимательно относится к каждой неисправности, такой дефект, как педаль мягкого тормоза, он сразу заметит и примет все необходимые меры, чтобы избежать неприятной фокусировки.

Безупречная работа тормозов очень важна в поездке

Если не обратить внимание на столь существенный недостаток тормозной системы, то вскоре автовладельца будут ждать безупречные перспективы — вы можете либо стать жертвой ДТП, либо или его виновник.И все только из-за собственной невнимательности или лени. Своевременная диагностика позволит устранить все дефекты и при необходимости заменить тормозную жидкость. Автолюбитель должен чувствовать состояние педали тормоза и при любом ее отклонении четко реагировать, так как исправное устройство обеспечит тихую езду.

Педаль тормоза «ушла в пол» — что делать?

Если педаль тормоза стала мягкой, т. Е. Стала сильно падать, — необходимо без промедления проверить всю тормозную систему машины.Скорее всего, потребуется диагностика в сервисном центре и дальнейший его ремонт.

Важно помнить, что все неисправности подобного рода чреваты своими последствиями. Тормоза с неисправностью могут выйти из строя при движении, вполне вероятно, что это может произойти на оживленном проспекте, остановить такую ​​машину, даже на средней скорости можно только столкнуться с каким-то другим транспортным средством или конструкцией. Если педаль тормоза нажимается легко, причин может быть несколько:

• тормозной цилиндр не способен удерживать жидкость и соответствующее давление может иметь значительный износ манжет и прокладок из резины;
• в тормозном баке залита неподходящая жидкость;
• возникли неисправности с колодками или дисками;
В вакуумном насосе обнаружено
• дефектов;
• на педалях тяги возможно проявление ржавчины.

О проблемах с тормозной системой однозначно говорит наличие вибрации, шипения и постукивания в педали при ее зажатии.

Решить проблему мягкой педали

Итак, самая частая проблема — это плохая некачественная жидкость, из-за того, что она может не подходить к определенной модели авто, шланги могут возникать постепенно. Резиновые элементы не выдерживают такой жидкости, они расслаиваются, увеличиваются в диаметре, что приводит к потере герметичности. Если педаль тормоза стала мягкой, лучше всего пройти диагностику всей тормозной системы и неисправных элементов.

Вторая причина — ржавчина в сцеплении. Выход здесь один — полная замена. Определить такую ​​неисправность можно, удерживая педаль тормоза, если она останется внизу и ее придется «поднимать» прогрессивными инструментами — проблема в тяговом усилии однозначно.

Неправильный зазор, который находится между педалью и цилиндром, также определяется зажимом педали. Если нажатие сразу происходит легко и плавно, а в итоге прилагаемая сила должна увеличиваться вдвое — скорее всего, зазор отрегулирован неправильно, настоящее давление не позволяет нормально проигнорировать и поднять педаль. Приходится регулировать и прокачивать тормоза.

Анекдоты про авиашоу тоже доставляют немало опасений, которые возникают из-за износа шлангов, влекут за собой поломки вакуумного насоса. Тормозные цилиндры теряют часть давления, колодки не перемещаются, в связи с чем их нельзя прижать к диску. Следует проверить колодки на степень существующей.

Жесткие педальные тормоза — что делать?

Причин, почему педаль тормоза стала твердой, может появиться несколько. Стоит отметить, что есть неисправности как традиционные, характерные для большинства автомобилей, так и специфические, которые могут возникать только в некоторых моделях тормозной системы.

Жесткая педаль тормоза может появиться по таким причинам:

• Ворарий сформирован в воздушном фильтре. Неисправность исчезает после замены фильтра;
• стреляющий клапан. Починить все можно, заменив усилитель;
• повреждение диафрагмы. Педаль тормоза исчезнет после замены усилителя;
• Связь неисправностей в вакуумном усилителе. Необходимо будет заменить наконечник;
• плохое функционирование обратного клапана, клапан необходимо заменить;
• нарушения герметичности, вызывающие истечение топлива;
• дефект шланга идущего от усилителя к коллектору.Лучше всего заменить шланг. Следует регулярно проверять состояние шланга. Обычно он функционирует только в холодном состоянии, любой перегрев делает его гибким и эластичным, из-за чего могут появляться пучки. Они уменьшают пропускную способность и вызывают сбои в работе тормозов.
• ослабление крепления резинового шланга к штуцеру. Лечится вытягиванием зажима крепления.

Педаль тормоза туго затянута, что может быть связано с наличием объемных уплотнительных колец в цилиндрах.Такой дефект возникает после того, как топливо и смазочные материалы начинают отслаиваться на поверхности. В этом случае необходимо отремонтировать тормозные цилиндры и.

Не меньшее беспокойство вызывает неправильная работа вакуумного усилителя. Проверять необходимо регулярно, для этого перед запуском силового агрегата следует нажать на педаль, если педаль тормоза сильно нажата — неисправность в усилителе или шланге.

Чтобы точно определить место неисправности, после повторного выключения двигателя требуется 5 минут, чтобы удержать педаль.Если педаль тормоза подтянулась второй раз — неисправен клапан усилителя.

Заключение

Многие проблемы, которые доводит автовладельца до тугой или мягкой педали тормоза, можно попробовать устранить самостоятельно. Однако для этого потребуется «багаж» определенных знаний и навыков, если есть неуверенность в себе, лучше отправить машину на полную диагностику в сервисный центр.

Даже несмотря на кажущуюся предусмотрительность и исправность автомобиля, тормозную систему можно вывести во время движения, возможен выход из такой ситуации, двигатель тормозит.После полной остановки нужно вызвать эвакуатор, так как неисправная тормозная система может преподнести новые сюрпризы.

Самый важный кузов в любом автомобиле — это тормозная система. Он должен быть в идеальном состоянии, ведь от этого зависит наша жизнь. Одним из основных показателей работоспособности этого узла является педаль, которая всегда различается до привычного состояния нажатия. Этим правилом нельзя пренебрегать и при малейших изменениях нужно сразу же корректировать или ремонтировать. Ниже мы рассмотрим, что нужно предпринять, когда педаль тормоза стала твердой, совсем не нажатой и не заедающей в самом конце трассы.Также мы уделим внимание вопросам самостоятельной диагностики и изучим все причины выхода из строя этого механизма.

Причины поломки педали тормоза

Изменение степени усилия нажатия на педали происходит из-за ряда конструктивных нарушений, которые могут быть как универсальными для всех типов автомобилей, так и при недостатках исключительно определенных моделей или серий. Мы рассмотрим список основных проблем, которые можно назвать типичными для современных и советских автомобилей. Как правило, выход из строя педали тормоза является следствием неисправности Ву (вакуумного усилителя) или ГТК (главного тормозного цилиндра).Детальный анализ работы и изменений в тормозной системе позволит выявить подлинный источник:

Закрыть воздушный фильтр Ву. Очистка этого элемента не производится. В случае попадания значительного количества посторонних веществ, влияющих на работоспособность, необходимо заменить усилитель на новый аналог.

Механическое повреждение корпуса клапана. При мелких дефектах начинает любить механизм, что сказывается на силе нажатия на педаль.Такая поломка, к сожалению, не ремонтируется, но требует замены усилителя.

Повреждение диафрагмы Ву. Признаком наличия этого дефекта могут служить посторонние звуки при срабатывании тормозной системы. Исправил поломку заменой усилителя.

Наконечник Ву неисправен. Эта причина также может привести к тому, что педаль тормоза заедает в конце хода. Для устранения проблемы, в отличие от предыдущих поломок, замены основного элемента не требуется.Достаточно установить только новую насадку.

Обратный клапан не работает или щелкает — устраняется заменой этого механизма. Сброс этого участка приводит к тому, что топливо попадает в полость усилителя. В будущем здесь отображается весь узел. В итоге нужно менять ВУ в комплекте с обратным клапаном.

Повреждение или ослабление крепления шланга соединительного Ву с впускным коллектором. В первом случае необходимо заменить резиновую трубку, а во втором — подтянуть хомуты крепления или заменить их при повреждении.Эта причина наиболее частая и требует регулярного контроля и проверки надежности крепления. Состояние шланга необходимо систематически проверять. Он изготовлен из специального полимера, который при охлаждении становится жестким, после включения двигателя и прогрева материал становится гибким. Из-за этого снижается его пропускная способность. В результате этой проблемы возникают сбои в работе педали тормоза. Чтобы не столкнуться с данной неисправностью, нужно приобретать качественные детали, с определенными тепловыми параметрами.

Обшивка уплотнительных колец в цилиндрах. Если педаль тормоза не нажата, нужно сразу проверить состояние эластичных уплотнителей. Чаще всего это происходит из-за бензина и масел внутри узлов или использования некачественной тормозной жидкости. В зависимости от степени повреждения происходит замена сальников и некачественная тормозная жидкость производителю, рекомендованная заводом-изготовителем.

Видео — почему не работает педаль тормоза

Диагностика педали тормоза

Правильное состояние нажатия можно рассматривать с разных сторон.Однако ответ может быть только один. В эффективной и полностью работающей системе сила пресса всегда остается неизменной, без исключений из этого правила. Следует понимать, что нехарактерные звуки — тоже признак неудачи. Они возникают в процессе механического воздействия на рычаг, при этом сила нажатия может быть неизменной. В таких случаях необходимо обратиться к специалистам или произвести бесплатный ремонт.

Методы диагностики неисправностей без спецтехники

Запустите силовой агрегат, он создаст разряд в тормозной системе.Затем нажмите на педаль. Если все еще жестко — неисправен усилитель или шланг.

Произведите имитацию двигателя и, не нажимая на тормоз, подождите 4-6 минут. После отсчета времени нажмите на педаль. Если рычаг не потерял жесткости, скорее всего, неисправен клапан Ву.

При выключении мотора несколько раз отпустить педаль. Эти действия уберут разряд в тормозной системе. Удерживая педаль в крайнем положении, запустите мотор. Если педаль немного опускается, значит, проблем нет.Последний метод позволяет наиболее эффективно проверить работоспособность усилителя.
Диагностировать разгерметизацию очень просто. Признак этой проблемы — нестабильная работа двигателя, как говорят «Троит». Причина этого кроется во впускном коллекторе. В процессе разгерметизации резко отходят топливовоздушные смеси. Если педали нет у готовой педали, в первую очередь следует проверить надежность соединений. Признак этой поломки характерен и для вакуумного усилителя на работающем двигателе.

Приведенная выше информация поможет в решении проблемы с «дырой» педали тормоза. При обнаружении каких-либо изменений не откладывайте ремонт и устраните поломку как можно скорее. Всегда следует помнить, что безопасность всех участников движения зависит от эффективности тормозной системы.

В статье будет обсуждаться, что делать, когда педаль тормоза становится слишком мягкой или наоборот слишком туго. Когда педаль тормоза перестала работать в штатном режиме, она стала жестче или мягче, что беспокойство водителя полностью оправдано.Это означает, что есть какие-то неисправности и требуется ремонт тормозной системы. И откладывать это невозможно.

Если педаль тормоза вдруг стала туго натянута, то на это есть несколько причин, хотя они не обязательно характерны и традиционны для всех моделей и типов тормозов.

Основные причины мягкой или тугой педали тормоза и методы их решения

В большинстве случаев педаль тормоза становится мягкой из-за проблем с главным тормозным цилиндром или вакуумным усилителем.
Намного дешевле и проще систематически диагностировать тормоза, чем не тратить деньги на ремонт. Поскольку тормоза запрещены в самый неподходящий момент, запомните это.

Педаль тормоза нужно нажимать с повышенным усилием по нескольким причинам:

засорен воздушный фильтр вакуумного усилителя. В этом случае необходимо заменить воздушный фильтр; · В усилителе вакуума корпус клапана взят в аренду, выход один — заменить усилитель вакуума;
может быть, что в вакуумных усилителях диафрагма разрушена, тогда усилитель необходимо заменить;
Неисправности жала вакуумного усилителя — нужно поменять жало;
Обратный клапан в усилителе вакуума не работает или снимается, поэтому топливо попадает в полость усилителя вакуума.В этом случае необходимо заменить не только вакуумный усилитель, но и обратный клапан;
поврежден шланг, соединяющий вакуумный усилитель и впускной коллектор, или ослаблено крепление шланга в штуцере.

Надо будет сменить шланг или потянуть за крепежный хомут. Если говорить о шланге вакуумного усилителя, то нужно постоянно следить за его состоянием. Особенно зимой. Шланг будет достаточно жестким, пока он не нагреется.Тормоза работают нормально. Шланг нагревается после непродолжительной работы двигателя, он станет более эластичным. Если пучок шланга не заметен, то его пропускная способность уменьшится.

С педалью тормоза могут возникнуть проблемы;

В колесных (рабочих) цилиндрах возможно вздутие уплотнительных колец. Это может произойти при попадании в них горюче-смазочных материалов или использовании некачественной тормозной жидкости. Тормозную жидкость и рабочие цилиндры нужно заменять только на рекомендованные производителем.

Способы проверки вакуумного усилителя

Есть несколько способов проверить вакуумный усилитель. Для начала нужно запустить двигатель. Система создаст разряд. Далее нажимаем на тормоза. Если педаль тормоза жесткая, то есть неисправен шланг или усилитель. Двигатель надо заглушить и подождать 5 минут, но при этом не давить на тормоза.

Для указания неисправности нужно нажать на педаль. Если он еще более жесткий, в большинстве случаев возникают проблемы с ламповым усилителем вакуума.

Есть другой способ. Двигатель необходимо выключить. Чтобы убрать разряд в тормозной системе, нужно несколько раз нажать на педаль тормоза. Двигатель заводится, но педаль тормоза не отпускается. Если педаль опущена, с усилителем проблем нет.

Вторая проблема — мягкая педаль тормоза. Это может сразу указывать на несколько неисправностей. Точнее, педаль тормоза может быть мягкой по нескольким причинам. Мягкие тормоза означают, что педаль тормоза выходит из строя.

Причины мягких тормозов

Тормозная система «поставлена». Надо будет удалить весь воздух, то есть прокачать тормозную систему. Причиной появления воздуха может быть разгерметизация системы или в расширительном бачке низкий уровень тормозной жидкости;
возможны неисправности в главном тормозном цилиндре;
последний вариант — проблемы с рабочим цилиндром. Такие проблемы могут быть из-за усилителя тормозной жидкости или заклинивания поршня. В этом случае нужно заменить тормозную жидкость или отремонтировать тормозные цилиндры.

Признаки неисправности или неисправности обратного клапана вакуумного усилителя тормозов

Во многих транспортных средствах используется вакуумный усилитель тормозов для обеспечения дополнительной мощности тормозной системы. Он разработан для обеспечения равномерного потока гидравлической тормозной жидкости к главному тормозному цилиндру при одновременном повышении тормозного давления и облегчении остановки тяжелых транспортных средств. Этот компонент используется в различных легковых, грузовых автомобилях и внедорожниках. Время от времени вакуумный усилитель тормозов подвержен повреждениям или обычному износу.Сюда входит обратный клапан усилителя тормозов.

Обратный клапан предназначен для всасывания воздуха, который застрял в усилителе тормозов, не допуская попадания дополнительного воздуха в цилиндр. Это защищает тормозные магистрали от образования пузырьков воздуха, которые могут серьезно повлиять на эффективность торможения. Эта деталь соединяет корпус усилителя тормозов с вакуумным шлангом и является защитным решением, позволяющим тормозам работать, даже если двигатель выключен.

Обычно обратный клапан вакуумного усилителя тормозов не проверяется во время планового технического обслуживания, но бывают случаи, когда эта деталь может показать признаки износа или обратный клапан усилителя тормозов полностью вышел из строя.Вот несколько из этих предупреждающих знаков, чтобы вы могли определить, существует ли потенциальная проблема с обратным клапаном вакуумного усилителя тормозов. Помните, что это общие предупреждающие знаки, которые должны быть профессионально диагностированы сертифицированным механиком и должным образом отремонтированы.

1. Педаль тормоза не нажимается

Когда обратный клапан вакуумного усилителя тормозов работает правильно, нажатие на педаль тормоза выполняется легко и очень плавно. Когда обратный клапан работает некорректно, работа тормозов становится намного сложнее.В частности, педаль меняется от плавной и мягкой до агрессивной, и нажимать ее очень трудно. Это происходит из-за избыточного давления внутри главного цилиндра, для регулирования которого предназначен обратный клапан. Несоответствие педали тормоза является предупреждающим признаком того, что существует потенциальная проблема безопасности тормозов, и его должен немедленно проверить сертифицированный механик.

2. Тормоза кажутся мягкими

По мере того, как проблема с обратным клапаном вакуумного усилителя тормозов увеличивается, пузырьки воздуха будут постепенно перемещаться по тормозным магистралям и к самим тормозам.В этом случае воздух, который должен быть удален обратным клапаном, попадает в главный цилиндр, а затем в тормозные магистрали. Это вызывает снижение давления внутри тормозных магистралей и может привести к мягкому торможению. Во время движения будет казаться, что педаль тормоза трясутся, однако тормозам также потребуется больше времени, чтобы остановить автомобиль.

Эта ситуация требует немедленного осмотра тормозной системы. Когда воздух попадает в тормозные магистрали, он обычно задерживается из-за того, что тормоза управляются гидравлически.Чтобы удалить воздух из тормозных магистралей, необходимо удалить воздух из тормозной системы. Таким образом, если вы столкнетесь с подобной проблемой в своем автомобиле, как можно скорее прекратите его движение и профессионально осмотрите всю тормозную систему.

3. Тормоза перестают работать

Наихудший сценарий возникает, когда обратный клапан вакуумного усилителя тормозов полностью выходит из строя и в конечном итоге приводит к отказу тормозной системы. Надеюсь, вы никогда не дойдете до этого момента, но если вы это сделаете, безопасно остановите автомобиль, отбуксируйте его домой и обратитесь к механику, который сертифицирован для проверки и замены тормозной системы.В зависимости от того, что именно сломалось, ремонт может варьироваться от простой замены обратного клапана вакуумного усилителя тормозов до полного ремонта и замены тормозной системы.

Обратный клапан вакуумного усилителя тормозов важен для вашей тормозной системы и действует как функция безопасности. Именно из-за этих фактов нельзя игнорировать указанные выше проблемы и симптомы или откладывать их на другой день. Обратитесь к сертифицированному механику ASE для проверки, правильной диагностики и выполнения соответствующих сервисных регулировок ваших тормозов.

Вакуумный усилитель тормозов

Усилитель тормозов и главный тормозной цилиндр конструктивно объединены в один блок. Схема действия и устройство первого не представляют собой ничего сверхсложного.

Усилитель тормозов имеет корпус, разделенный на две части диафрагмой. Со стороны педалей формируется атмосферная часть. Вакуумная камера расположена на стороне главного тормозного цилиндра, который через обратный клапан соединен с впускным коллектором. Коллектор является источником вакуума.Вакуумный усилитель тормозов на дизельных двигателях работает стабильно за счет наличия в конструкции специального электронасоса. Когда двигатель остановлен, происходит отключение. Усилитель тормозов и коллектор могут быть отключены в случае выхода из строя (или отказа) первого из них.

В исходном положении следящий клапан соединяет атмосферную камеру со второй частью корпуса. При нажатии на педаль тормоза — с атмосферой.

Толкатель также связан с педалью тормоза.Обеспечивает движение следящего клапана. Разделяя корпус на две части, диафрагма соединяется со штоком главного цилиндра (ГТЦ) со стороны вакуумной части. Диафрагма отвечает за нагнетание тормозной жидкости через поршень в рабочие цилиндры.

Перемещение диафрагмы в исходное положение осуществляется с помощью возвратной пружины. Вакуумный усилитель тормозов может включать в себя систему экстренного торможения — электромагнитный привод на штоке.

ESP предполагает наличие конструкции, предотвращающей опрокидывание — активной системы.

Торможение автомобиля осуществляется с некоторым замедлением и исключительно за счет действий водителя.

Гидростатический усилитель тормозов предполагают тяговое действие. Когда давление в воздухе увеличивается в части ниже диафрагмы регулирующего клапана, его поршень и диафрагма начинают двигаться вниз, пока воздушный клапан не займет седло в седле. Силы, действующие на регулирующую диафрагму снизу и сверху, в этом случае совпадают.На нижнюю часть действует сила поршня, которая зависит от воздействия на педаль тормоза. Вверху — повышенное давление воздуха в полости под перегородкой регулирующего клапана.

При увеличении усилия на педали в системе создается давление, облегчающее начало движения поршня гидроцилиндра и закрытие его клапана. При этом закрывается вакуумный клапан. При этом открывается воздух. При этом поршень регулирующего клапана поднимается, и воздух через фильтр попадает в полость из атмосферы.Затем воздух по шлангу направляется в полость камеры. В полости сохраняется вакуум. Под действием разницы давлений диафрагма изгибается вперед, и ее сила передается посредством штока на поршень в гидроцилиндре. Затем устанавливается давление в колесных цилиндрах. Он просто создается диафрагмой камеры и ступней водителя. Таким образом, автомобиль тормозит с необходимой эффективностью.

В соответствии с определенной силой на педаль создается давление в вакуумной камере.Соответственно, такое же давление создается в жидкости колесных цилиндров. Он образуется и за счет действия силы водителя и передается с камеры.

При отпускании педали детали усилителя и поршня GTZ возвращаются в исходное положение. Затем жидкость возвращается через открывающийся впускной клапан в GTZ. Через перепускное отверстие в головке поршня из резервуара возвращается жидкость, которая толкает шайбу, загибает концы манжеты, заполняет пространство, тем самым повышая готовность тормозного цилиндра к повторному торможению.

как проверить? Техобслуживание автомобилей

Большинство современных автомобилей оснащены гидравлической тормозной системой. Дополняется вакуумным усилителем. Этот механизм увеличивает усилие, прикладываемое водителем к педали, в несколько раз. Другими словами, тормозить пылесосом намного проще. Однако, как и любой другой механизм, усилитель может выйти из строя. В сегодняшней статье мы рассмотрим, как устроен вакуумный усилитель тормозов, как его проверить и каков принцип его работы.

Устройство

Конструкция этого элемента предполагает следующие детали:

• Диафрагмы.
• Атмосферный канал.
• Толкатель.
• Сток.
• Вакуумный канал.
• Поршень и возвратная пружина.

Как это работает?

Принцип работы основан на разнице давлений. Корпус усилителя состоит из двух цепей, разделенных мембраной. Одна часть контура подключается к шлангу (откуда идет слив).Другой конец подсоединен к следящему клапану. Он контролирует изменение разряда и регулирует параметры.

Как проверить? Метод № 1

Существует несколько методов диагностики этого элемента. Все они будут рассмотрены в нашей статье. Итак, как самостоятельно проверить клапан вакуумного усилителя тормозов? Вы можете провести диагностику устройства, не снимая его с места установки.

Метод № 2

Этот метод проверки заключается в следующем. Вам нужно запустить двигатель и нажать на педаль. Затем заглушите двигатель. В этом случае педаль остается в полу, не отпуская ее. Через 20-30 секунд отпустите. Механизм должен вернуться в исходное положение, поскольку в контуре возникло избыточное давление. Если педаль «вышла из строя», это свидетельствует о негерметичности вакуумной камеры.

Ремонт вакуумного усилителя тормозов: что не так?

Часто при поломке «пылесоса» выходит из строя диафрагма. При наличии разрывов снаружи корпуса воздух попадает в вакуумную полость.Из-за этого система не обеспечивает необходимый разряд.

Разборка

Заменить вышедшие из строя компоненты на место получится. Необходимо снять вакуумный усилитель тормозов. Классические модели ВАЗ (в том числе и «Самара») оснащены этим элементом возле борта двигателя. Итак, открываем капот, отключаем усилитель от главного тормозного цилиндра. Важно, чтобы трубки оставались на месте. Если их убрать, система будет в воздухе.

Разборка и ремонт

Далее нам потребуются тиски. Зажмите усилитель в тиски и загните пазы крепления двух «половинок». Делается это отрицательной отверткой.Последней заклепкой старайтесь удерживать внешнюю часть корпуса. Так как внутри есть пружина, когда дело анализируется, она может стрелять. Далее снимаем с креплений две резиновые крышки и пластиковый кожух с толкателем.

• Диафрагма.
• Манжеты.
• 2 ящика.
• Пыльники.
• Клапан.

Установив новые детали, собираем обратно вакуумный усилитель тормозов.Как это проверить, мы уже знаем. При сборке необходимо сразу закрепить диафрагму на пластиковом кожухе. Пружину можно установить с любой стороны. Однако при сборке корпуса нужно приложить усилия, чтобы достать его на шпильки.

Соберите в обратном порядке. Перед запуском произведите визуальный осмотр. Все шланги и хомуты должны быть плотно прижаты и надежно закреплены. Если мотор движется, значит, воздух засасывается. Возможно, поврежден один из шлангов.

Итак, мы узнали, что такое вакуумный усилитель тормозов, как его проверить и отремонтировать самостоятельно.

Топливная система ВАЗ-2110: устройство, возможные повреждения, ремонт

В нашей небольшой статье мы поговорим о топливной системе ВАЗ-2110 (инжектор). Давно ушли в небытие карбюраторные двигатели. На заводе такие моторы не устанавливались с начала 2000-х годов. Большинство «десяток» и подобных моделей (2112, 2111) оснащаются двигателями с системой впрыска топлива. Он более надежен, работает стабильно, а главное — не требует частого вмешательства со стороны водителя.Двигатель сможет работать без проблем, но при условии, конечно, что все фильтры будут своевременно заменены. Также есть потребность в топливе — не рекомендуется заливать некачественное.

Особенности

В состав топливной системы ВАЗ-2110 (8 или 16 клапанов) входит довольно большое количество элементов, влияющих на работу двигателя. Также стоит упомянуть, что смесь бензина и воздуха в определенной пропорции (а точнее 14 частей воздуха и 1 бензин) подается в камеры сгорания любого двигателя.

При нарушении этого передаточного числа двигатель начнет работать некорректно — скорость будет уменьшаться или увеличиваться, и возникнут перебои.

Особенности конструкции

В конструкцию топливной системы входят следующие элементы:

1. Сама система подачи топлива представляет собой бензобак, помпу, регулятор давления, фильтры очистки бензина, аппарель и форсунки, а также соединительные патрубки и шланги. Другими словами, это элементы, в которых есть бензин.
2. Система подачи воздуха — один из элементов, через которые проходит кислород. Это фильтр очистки воздуха, патрубок, дроссельный узел, датчик расхода. Именно благодаря этим элементам очищенный воздух подходит для образования смеси в топливной рампе.
3. И последняя система позволяет поймать пару бензиновых. Это адсорбер и соединительные трубки. С их помощью разрушаются пары.

Система подачи топлива нужна для того, чтобы обеспечить необходимое количество смеси в рампе при работе в любом режиме.

Различия в энергосистемах

Следует отметить, что системы питания двигателей ВАЗ-2111 и ВАЗ-2112 немного отличаются от ВАЗ-21114 и ВАЗ-21124. Последние два не имеют обратной магистрали, по которой бензин возвращается в бак. Причина в том, что регулятор давления топлива находится в том же модуле, что и топливный насос, в баке. Следовательно, можно так сказать контролировать давление в системе на ранней стадии. И в этом случае нет необходимости прокладывать обратную линию.

Кроме того, для осуществления соединения различных узлов линии в двигателях ВАЗ-21114 и ВАЗ-21124 используются хомуты, а не резьбовые соединения. Также есть отличия в форме и конструкции пандуса; На него устанавливаются насадки более нового типа. И что самое главное, давление в системе несколько выше, чем на более ранних моделях двигателей.

Воздухозаборник и дроссельная заслонка

Первое, что мы учитываем при проектировании топливной системы ВАЗ-2110 (инжектор, 8 клапанов), это подача воздуха.На входе установлен фильтр очистки воздуха — на «десятках» он бумажный, плоский, имеет большую площадь поверхности. Благодаря этому фильтрация максимально эффективна. Конструкция дроссельного узла выглядит так:

1. Трубка, по которой к корпусу поступает жидкость из системы охлаждения.
2. Трубка, по которой происходит вентиляция картера при работе в режиме холостого хода.
3. Трубка, по которой отводится жидкость.
4. Датчик позволяет определить положение клапана при работающем двигателе.
5. Регулятор на холостом ходу (датчиком не назовешь, прибор ничего не измеряет). Это простой шаговый двигатель, позволяющий изменять количество воздуха, подаваемого на рампу при работе на холостом ходу.
6. Штуцер — необходимо провести продувку адсорбера.

Особенности конструкции дроссельной заслонки

Узел дроссельной заслонки монтируется непосредственно на ствольной коробке. С его помощью происходит дозирование воздуха, попадающего во всасывающую трубу.Между впускным патрубком (с фильтром) и аппарелью установлен дроссельный блок. Демпфер соединен с педалью газа тросом. На самом клапане установлен датчик, он позволяет электронному блоку управления определять положение клапана при работающем двигателе.

Следует отметить, что топливная система ВАЗ-2110 (16 клапанов) по конструкции примерно такая же, как у восьмиклапанного двигателя. В проточной части узла дроссельной заслонки (непосредственно перед клапаном и сразу после него) есть отверстия, позволяющие выбирать разрежение.С их помощью работает система, отвечающая за вентиляцию адсорбера и картера. Если на автомобиле не установлен адсорбер, штуцер, необходимый для продувки, закрывается резиновой заглушкой. На двигателях ВАЗ-21114 и ВАЗ-211124 отсутствует канал, по которому воздух подается в обход заслонки. Другой соединительный фланец имеет немного другую форму.

Регулировка холостого хода

На карбюраторных двигателях холодный запуск был довольно сложным — нужно было тянуть трос «течи», чтобы в камеры сгорания попало больше бензина и меньше воздуха.И нужно было вовремя открыть подачу воздуха, иначе машина будет очень жадно «кушать» бензин. Что касается регулировки оборотов на холостом ходу на инжекторных двигателях, то это осуществляется с помощью специальной конструкции двигателя (IAC).

Когда заслонка закрыта, воздух попадает в топливную рампу через тонкий канал в обход. Этот канал закрывается конической иглой, которая установлена ​​на регуляторе. Система управления микроконтроллером в зависимости от режима работы двигателя подает сигнал на электродвигатель.Игла перемещается, изменяя подачу воздуха к аппарели. При этом сохраняется определенная частота вращения мотора — если конкретно, то 750 об / мин.

Бензонасос и чистка

Бензин впрыскивается в магистраль с помощью двухступенчатого электропривода ТНВД. Насос роторного типа, не разборный, устанавливается непосредственно в бензобак. Это снижает вероятность образования паровых пробок, так как бензин перекачивается под высоким давлением, а не под вакуумом.Величина давления составляет около 284 кПа на двигателях ВАЗ-2111 и ВАЗ-2112, а также более 364 кПа на двигателях ВАЗ-21114 и ВАЗ-21124.

Фильтр очистки бензина встраивается в подающую магистраль непосредственно между аппарелью и электронасосом. Он расположен под кузовом, прямо возле топливного бака. Фильтр представляет собой неразборный элемент, корпус выполнен из стали. Внутри фильтрующего элемента бумажного типа. Для грубой очистки топлива используются так называемые памперсы, которые устанавливаются в нижней части насоса.

Рампа и форсунки

Рампа представляет собой полую плиту с установленными на ней форсунками специальной конструкции с регулятором давления смеси. Пандус крепится двумя болтами на впускной трубе или непосредственно на головке блока. С левой стороны находится форсунка, с помощью которой контролируется давление топлива (при диагностике). Закрывается резьбовой пробкой.

Форсунки закреплены на аппарели. Форсунки распылителей расположены в портах впускного коллектора. Но на моделях двигателей ВАЗ-2112 и ВАЗ-21124 форсунки устанавливаются в отверстия на головке блока.Для герметизации отверстий крепления электромагнитных форсунок устанавливаются резиновые кольца. Форсунка представляет собой обычный клапан с электромагнитом.

В момент поступления импульса от микроконтроллера клапан открывается на определенное время. В этом случае топливная смесь через распылитель подается в камеру сгорания через клапан. Топливо начинает испаряться, контактирует с горячими элементами, в состоянии пара воспламеняется в камере сгорания.Зажигание происходит свечой зажигания. Как только импульс к форсунке прекращается, клапан возвращается в исходное положение с помощью возвратной пружины.

Регулировка давления топлива

А как поддерживается давление в топливной системе ВАЗ-2110? На автомобилях с двигателями ВАЗ-2111 и ВАЗ-2112 регулятор давления устанавливается непосредственно на топливной рампе. С его помощью внутри поддерживается определенное значение давления. Более того, он позволяет поддерживать как давление воздуха во впускном патрубке, так и топливо внутри аппарели.

Конструкция регулятора не очень сложная. Внутри него находятся клапан, диафрагма и возвратная пружина. При работающем двигателе регулятор позволяет поддерживать давление в диапазоне 284-325 кПа. С одной стороны, на диафрагму устройства влияет топливо, а с другой — низкое давление во впускном патрубке. Как только давление во впускном коллекторе падает, клапан начинает открываться. При этом происходит передача излишка топлива по сливной магистрали в бак.В рампе значительно снижено давление.

Как только давление во впускном коллекторе увеличивается (это происходит при открытии заслонки), на регуляторе клапан начинает открываться при гораздо более высоком давлении топливной смеси. При этом внутри рампы значительно повышается давление топлива.

А вот на двигателях ВАЗ-2114 и ВАЗ-21124 регулятор давления размещен внутри модуля, рядом с топливным насосом. Это своеобразный обратный клапан в топливной системе ВАЗ-2110, который срабатывает при определенном давлении (около 400 кПа).Если давление превышает норму, то открывается сливная магистраль, излишки топлива возвращаются в бак.

Украина Данные об импорте клапанного термостата под кодом ТН ВЭД 4009

Танда Керосакан датчик карты

tanda kerosakan map sensor И проблему решил сам. Датчик MAP berfungsi untuk mengukur jumlah udara yang masuk berdasarkan dengan tekanan di впускной коллектор. 2. Perhatikan bahawa ini adalah peristiwa yang jarang berlaku, дан kesalahan harus dicari di tempat lain sebelum pengawal mana pun diganti.Pemberian informasi dapat berupa sinyal analog ataupun digital. Переменный резистор: berfungsi untuk mengatur campuran bahan bakar dengan udara sesuai setingan yang di inginkan. Sebarang permasalah perlu dirujuk buku manual дан mekanik diiktiraf. Penapis air dalaman sering tersumbat. § Салах сату илму асас далам менгенал пасти масалах, мулакан дари бахаган ян палинг мудах дан бернилай рендах дахулу. «AquaStop» Модель kereta mungkin berbeza, tetapi penyebab kerosakan adalah sama untuk semua.Для поддержки, связанной с программами, напишите нам по электронной почте. Jika terjadi kerusakan pada MAP Sensor, segera lakukan perbaikan atau penggantian. Проблема ушла. Ketahui 5 Tanda Kampas Rem Mobil Habis дан Besar Biaya Untuk Menggantinya 20 января 2019 г. 26 января 2019 г. by BornFordTough — 307 просмотров Кампас Рем Mobil адалах салах сату багиан пентинг пада кендаран бермотор, байк иту унтук кендараан рода дуа маупун. Датчик IAT adalah sebahagian daripada MAP / MAF sensor dan tempelannya berkedudukan bersebelahan MAP / MAF sensor.. Блог Датчик карты Agung Semua Tentang. Paling pintu bagasi ga bisa dipencet. Он расположен по адресу: GENTING ROAD # 04-00 SINGAPORE 349473. Carta berfungsinya adalah dari Map Sensor / Maf Sensor masuk ke Emanage (bagi membersolehkan kita mengawal Voltage yang terhasil dari sensor) дан keluar semula ke ECU (utk bagi bacaan adjust yang telah di ). 275 лайков · 2 об этом говорят. Лампу танда белок атау лампу сейн атау указатель поворота terletak pada bagian ujung-ujung kendaraan (пада багиан канан депан дан белаканг серта пада багиан кири депан дан белаканг).Tanda корпус дроссельной заслонки rosak Tanda корпус дроссельной заслонки rosak Найдите информацию и запишитесь на прием к доктору Адуану tandas rosak sra hulu langat, selangor, tak terbela. ПОЗВОНИТЕ: +8618650
