Как поставить выжимной подшипник на ваз 2110: Замена выжимного подшипника ВАЗ 2110-2112, установка, фото

Какой лучше выжимной подшипник ВАЗ 2110

Подшипник выжимной ВАЗ-2108-2115 в сборе нового образца.

Снятие механизмов привода выключения сцепления.

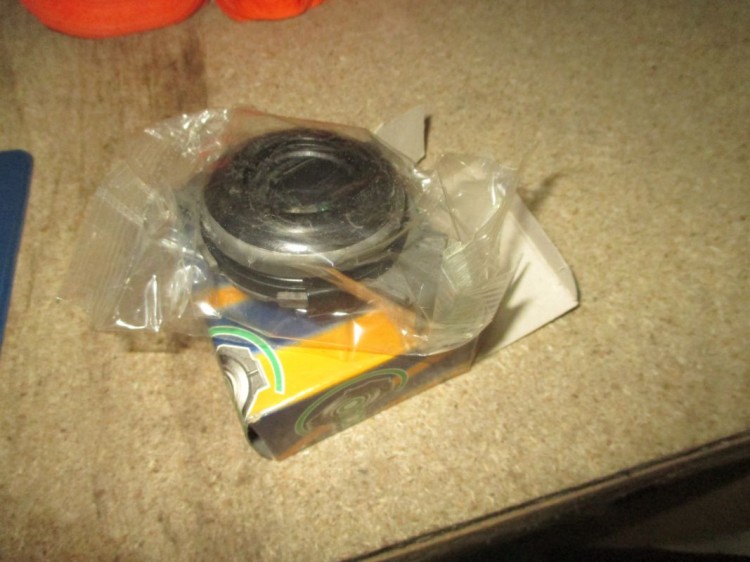

Подшипник выжимной ВАЗ 2110-2112 «Kraft».

Муфта подшипника выключения сцепления ВАЗ-2110.

2110-1601000. Сцепление…

Замена переднего подшипника первичного вала коробки.

сцепление на ваз 2114 без ямы.

выжимного подшипника ваз 2115.

Сцепление ВАЗ 2110 (диск нажим.+вед.+подш.)

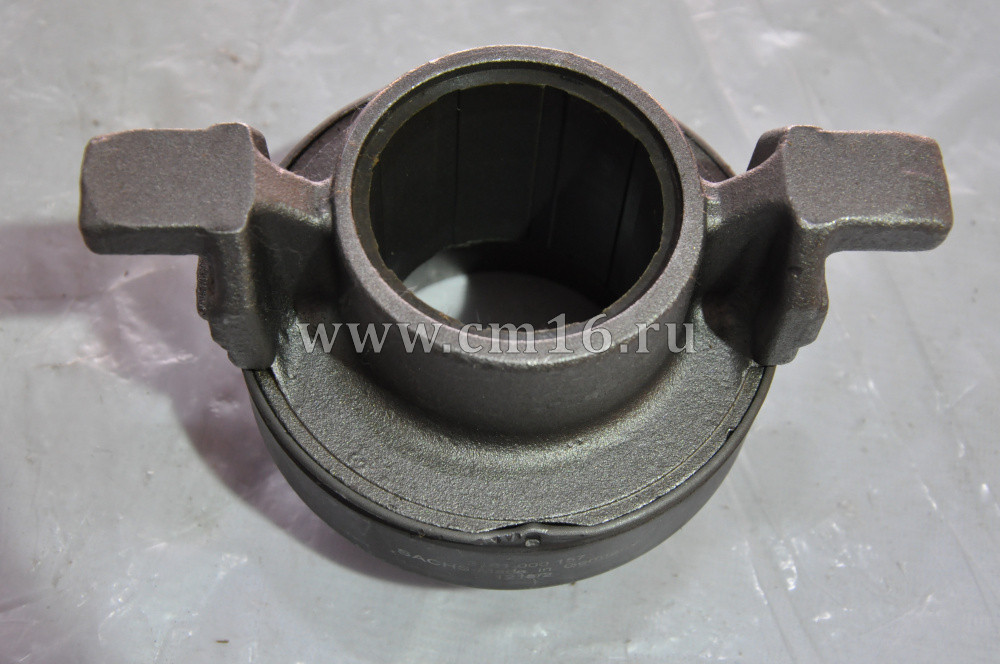

Выжимной подшипник — SACHS.

Подшипник выключения сцепления.

в отличии верхних образцов. сепаратор.

Подшипник выжимной ВАЗ 2108.

Автозапчасти: Подшипник выжимной 1118 Калина, 2110-12 АвтоВАЗ в сборе — &qu.

..

Автозапчасти: Подшипник выжимной 2108 н/о KRAFT — «Паскер 36» .

Начну с признаков неисправности, которые проявились неделю назад — провалил…

Как ставится диск сцепления ваз 2110

Выбор диска сцепления для ВАЗ 2110

Во время покупки диска сцепления ВАЗ 2110, советуем вам проверить деталь на наличие дефектов, а также диаметр толщины. Ассортимент деталей велик, поэтому следует основываться на собственные потребности. Профи рекомендуют сменять ведомый и ведущий диски. Использовать комплекты только проверенных производителей. Если мощь мотора внутреннего сгорания возросла, утилизируйте ведомый диск с фрикционными накладками из композитного и керамического сырья.

Цена один из основных волнующих аспектов при покупке того или иного товара, сколько же стоит диск сцепления ВАЗ 2110? Замена стоит не дешево, но основной вашей задачей является приобрести качественный диск сцепления, который бы смог быть надежным в эксплуатации. Ценовая политика абсолютно разная за комплект. Делайте акцент на срок использования.

Сколько масла лить

Масло неотъемлемая составная коробки передач и мотора в частности. Благодаря ему, передвижение в транспортном средстве становится размерным и комфортным. От качества жидкости зависит срок эксплуатации вашей машины.

Смену масла ВАЗ 2110 необходимо производить каждый год или же через 14 тыс. км. пробега. Все зависит от того, что наступит первым. Для того что поменять его нужно провести следующее:

  1. Выньте крышку маслозаливной горловины.
  2. Мотор необходимо наполнить маслом — 3, 3,4 л.
  3. Возьмите щуп и с его помощью проверьте уровень налитой жидкости (уровень должен быть посреди отметок min и max ).
  4. Заведите мотор, подождите пока на панели потухнет контрольная лампа.
  5. Заглушите мотор и аналогично повторите проверку масла еще раз.

Всегда производите замену жидкости вовремя, это поспособствует долгой службе КПП. Существует пара признаков, при которых замена должна быть произведена ранее вышеуказанного срока:

  1. Жидкость находится на уровне « min ».
  2. Масло изменилось в цвете, превратилось в черную или темно-коричневую смесь.
  3. Смазка приобрела неприятный запах (значительно отличается от обычного).

Какое сцепление лучше поставить на ваз 2110

Ниже приведены наиболее известные фирмы которые производят сцепление для автомобиля ваз 2110, предлогаю ознакомиться с ними и сделать свой выбор.

KraftTech – маркировка заводского выжимного подшипника отсутствует, а нажимной обозначен как X2200C; ведомый диск – Y 3200A B0206. Основные приметы: четыре демпферные пружины, на диафрагменной пружине находится 18 лепестков. На коробке нанесено обозначение: 2110 W3200C B2240. Luk – в комплекте нет выжимного подшипника, его маркировка: SKF 500 063820; нажимной диск клеймен 2 D24 120 0252 10, а ведомый – 320 030810. На последнем есть метки для точной ориентировки при монтаже. У ведомого диска шесть пружин, у корзины – 18 лепестков. Сторона последней помечена. Valeo – маркировка наносится только на подшипник: Valeo SNR BB 126 18S50. В комплекте присутствует оправка для точности установки. Пружинный элемент нажимного диска состоит из 18 лепестков. На упаковке есть отметка – 21102-21103-21108-2111-2112 826622.
ВИС – маркированных деталей нет, из особых примет только знак одобрения – АЯ70. У пружины нажимного диска присутствуют 12 лепестков, на ведомом диске 4 большие и 3 малые демпферные пружины. На коробке: 2110-1601180. Pilenga – никаких маркировок и обозначений на деталях нет, а на упаковке отмечено: CK-P-4005 2110. Ведомый диск оснащен 4 малыми и 4 большими демпферными пружинами. Пружина нажимного диска включает 18 лепестков. FINWHALE и QML — плавное начало движения автомобиля с места; равномерное движение автомобиля без рывков; мягкость педали сцепления обеспечивает комфорт в управлении автомобилем, снижает утомляемость водителя; высокие предохранительные свойства позволяют увеличить срок службы синхронизаторов КП и других деталей трансмиссии; предсказуемый стабильный ресурс, надежность и долговечность; простота установки, в комплекте сцепления поставляется центровочная оправка, смазка, есть возможность замены сцепления при отсутствии специального инструмента и материалов, нет необходимости их покупать; и, наконец, превосходное сочетание «цена-качество». Высококачественный комплект сцепления по приемлемой цене.
Модель двигателяДиск сцепления нажимнойДиск сцепления ведомыйМуфта подшипника выключения сцепления
ВАЗ-2101,21011, 2103,21052103-16010852107-16011302101-1601180
ВАЗ-2106, 21212121-16010852106-16011302101-1601180
ВАЗ-21213,212142121-160108521213-16011302101-1601180
ВАЗ-341 (дизельный)2121-160108521045-16011302101-1601180
ВАЗ-2108. 21081, 210832109-16010852109-16011302110-1601180
ВАЗ-2110, 21112110-16010852110-16011302110-1601180
ВАЗ-21122112-16010852112-16011302110-1601180
Диск сцепле­ния ведомыйНакладка фрикционнаяВнутренний диаметр на­кладки, ммНаружный диаметр на­кладки, ммОтличительные особенности
2106-16011302106-160113813020012 заклепок крепления на­кладок, расположены парно
2107-16011302107-160113814220012 заклепок крепления на­кладок
2109-16011302109-160113813019018 заклепок крепления на­кладок
2110-16011302110-160113814020018 заклепок крепления на­кладок
2112-16011302110-160113814020018 заклепок, на двух пружи­нах полоски белого цвета
21213-16011302110-160113814020018 заклепок крепления на­кладок
21045-160113021045-160113814020016 заклепок, расположены парно

Проводим замену не снимая КПП

Большинство водителей ВАЗ 2110 не обращают на явные признаки выхода диска сцепления. И здесь незаменимым будет напутствие опытных драйверов:

  1. Поставьте машину на стояночный тормоз.
  2. Заведите мотор.
  3. Выжмите левую педаль, затем перейдите на пятую передачу.
  4. Плавно отпустите рычаг управления.

Запах в салоне в сочетании с проблематичным переключением передач и частыми рывками во время езды говорят об износе ведомого диска. Поводами для симптомов служат:

  • ухудшения состояния фрикционных накладок;
  • увеличенное радиальное биение;
  • осажены пружины.

Замена сцепления на ВАЗ 2110 на первый взгляд кажется довольно кропотливым процессом, но это всего лишь иллюзия так, как на самом деле все довольно-таки элементарно. Самое основное, это следовать пошаговой инструкции, предоставленной нами ниже. Для работы вам понадобится стандартный набор инструментов, смотровое углубление или же подъемник и желательно, помощь второго человека.

Необходимые инструменты

Чтобы сделать замену диска ВАЗ 2110 вам потребуется следующий инструментарий:

  • комплект гаечных ключей;
  • комплект головок;
  • плоская отвертка;
  • монтировка или же труба-усилитель.

Работы необходимо производить во время выключенного зажигания, находясь в смотровой канаве или на подъемнике.

Инструкция по шагам

Замена сцепления нужна в следующих случаях:

  • механизм начинает «вести», то есть когда мощь мотора понижается;
  • сцепление функционирует не на полную силу, «тормозит»;
  • во время включения присутствуют постороннее звучание — щелчки; рывки и т. д.;
  • механизм прекращает работу сам по себе;
  • при нажатии на педель присутствует вибрация.

Для того чтобы была произведена замена без снятия КПП, нужно:

  1. Вывинтить скрепляющие левое колесо болты.
  2. Поставить транспортное средство на домкрат.
  3. Снимите колесо и вывинтите два скрепляющее нижнюю шаровую болта.
  4. Снимите клемму с АКБ. Открепите ДМВР, затем ослабив скрепляющую стяжку гофри ДМВР выньте воздушный фильтр.
  5. Выкрутите скрепляющий стартер болт в сторону коробки, вывинтите первый скрепляющий КПП болт.
  6. Открепите разъём от датчика скорости, затем выкрутите трос спидометра.
  7. Разберите продольную растяжку вместе с рычагом.
  8. Вывинтите нижний скрепляющий стартер болт.
  9. Открутите третий скрепляющий КПП болт.
  10. Вывинтите два скрепляющих реактивную тягу болта.
  11. Пустите гайку, находящуюся на стяжке привода управления коробкой, снимите тягу с коробки.
  12. Обеспечьте мотор опорой, после чего вывинтите несколько скрепляющих заднюю подушку гаек.
  13. Осторожно отодвиньте КПП от мотора, и опустите на землю.

Необходимо время от времени проводить диагностику транспортного средства, это поспособствует долгой службе механизма. Искореняя дефекты сцепления вовремя, вы тем самым обеспечите себе безопасную езду и оградите себя от внезапных проблем механизма в дороге.

Замена сцепления необходима в следующих случаях:

  • Если сцепление начинает «вести», то есть когда мощность двигателя снижается.
  • Если сцепление не полностью включается, то есть «буксует».
  • Если во время включения слышны посторонние звуки — щелчки, рывки и т. д.
  • В случае самовольного выключения сцепления.
  • В случае вибрации во время нажатия педали сцепления.

В этой статье я расскажу, как заменить сцепление ВАЗ 2110 в домашних условиях без снятия коробки и слива масла.

Для работы вам потребуется:

  1. Домкрат;
  2. Смотровая яма или подъемник;
  3. Набор торцевых и рожковых ключей: «19», «17»;
  4. Монтировка или труба-усилитель.

Замена сцепления ВАЗ 2110-2112

Замена сцепления ВАЗ 2110-2112 с одной стороны кажется довольно трудоемким процессом, но на самом деле все предельно просто — главное следовать пошаговой инструкции, соблюдать технологию и меры предосторожности. Для этого потребуется стандартный набор инструментов, который есть практически у каждого автомобилиста, смотровая яма или подъемник и помощь второго человека для снятия и установки коробки передач.

Снятие сцепления ВАЗ 2110-2112.

Для снятия сцепления ВАЗ 2110-2112 первым делом необходимо снять аккумулятор и кожух воздушного фильтра (вместе с фильтром и ДМРВ — датчиком массового расхода воздуха) — для этого необходимо плоской отверткой поддеть фиксаторы и достать их из посадочных мест. Далее следует снять стартер, после чего получаем доступ к болтам, крепящим двигатель и коробку передач. Откручиваем болты и отключаем датчик скорости в коробке передач.

Затем необходимо поднять переднюю часть машины на домкраты (автомобиль должен стоять на стояночном тормозе либо же задние колеса должны быть зафиксированы) так, чтобы провисли колеса, открутить их и снять. Кроме того, необходимо открутить обе контргайки в ступицах. Затем со стороны колеса необходимо открутить шаровую опору и все болты рычага подвески, чтобы снять его.

Если стоит защита картера или брызговик — снимаем их. Затем необходимо поддомкратить двигатель, а чтобы не повредить картер, необходимо подложить под него широкую доску. После этого снимаем реактивную тягу, ослабляем и отсоединяем кулису. Откручиваем коробку от подушки (если установлена задняя, то и от нее тоже). Теперь нужно немного опустить двигатель, не доводя до уровня провисания — таким образом придется прикладывать меньше усилий для снятия коробки передач со штока. Если есть возможность, то ее тоже можно поддомкратить для удобства. Теперь отсоединяем левый и правый приводы, а отверстия нужно заглушить деревянным чопиком, резиновой заглушкой или другими подручными средствами, только после чего снимаем коробку (вот тут-то и пригодится помощь второго человека). Теперь мы получили доступ к сцеплению. Необходимо открутить болты, которые прижимают корзину с помощью кронштейнов и снять ее. Затем снимаем старый диск сцепления.

Установка сцепления ВАЗ 2110-2112.

При установке диска сцепления ВАЗ 2110-2112 нужно соблюдать два основных правила. Первое — диск должен устанавливаться той же стороной, как и стоявший перед ним, так как неверная установка приведет к плохой работе сцепления, появлению скрежетов и скрипов, стиранию пружин. Второе — ни в коем случае нельзя одевать диск сцепления ВАЗ вручную. Для этого необходимо использовать кусок металлической трубы, по диаметру немного превосходящий шток, с помощью которого и набивать диск на его посадочное место. Если диск установлен с перекосом — готовьтесь к скорейшей покупке и заменен еще одного комплекта сцепления.

После того как корзина установлена, наживляем крепежные болты, проходящие через кронштейны. Закручивать их нужно постепенно, крест-накрест — левый верхний, потом правый нижний и так далее. Если вы собираетесь заменить подшипник, то надевать его также нужно с помощью куска металлической трубы соответствующего диаметра, чтобы не перекосить. После того, как новое сцепление установлено, устанавливаем коробку передач в обратном порядке.

Как говорили древние — не Боги горшки обжигают. Так и в этом случае — не обязательно ехать на станцию техобслуживания, чтобы заменить сцепление. Да, действительно, на эту работу уходит довольно много времени, но вы будете уверены в том, что сделали ее не спустя рукава, а на совесть. Да еще и сэкономили на услугах механика.

Совет: после того, как коробка передач снята, у вас появляется прекрасная возможность проверить ходовую вашего автомобиля. Осмотрите пыльники, состояние сайлентблоков, рычагов, шаровых опор и их пыльников, стяжных хомутов и подушек.

Замена сцепления ВАЗ 2110 операция несложная, которую может выполнить каждый. Эта часть автомобиля наиболее подвержена износу и если не отремонтировать, то движение становится очень затруднительным, что может привести к ускоренному износу двигателя и коробки передач. По этой причине откладывать ремонт надолго не стоит и при первой возможности устранить неисправность.

Для начала рассмотрим устройство сцепления. В него входит:

Проблемы сцепления легко обнаруживаются в момент переключения передач, при движении автомобиля, во время трогания с места. Не всегда требуется замена, порой обойтись можно простой регулировкой.

Проблемы во время трогания

Рывки и треск при включении передачи свидетельствуют о том, что, скорее всего, неисправно сцепление либо требуется его регулировка. Вибрация или рывок может быть из-за того, что маховик имеет неровную поверхность. В тот момент, когда отпускаем педаль сцепления, соприкосновение ведомого диска и маховика происходит не по всей поверхности, а лишь в тех местах, где есть выступающие части.

Проблемы с включением передач бывают по причине того, что неисправна сама коробка передач или механизм переключения. В случае проблем со сцеплением, маховик и ведомый диск не полностью отделены друг от друга и крутящий момент от двигателя передаётся первичному валу. Это возможно, когда сильно изношены лапки корзины, нарушена регулировка троса или он оборван, присутствует неисправность вилки (в этом случае говорят, что провалилась педаль).

Пошаговое руководство по замене сцепления своими руками


Нет никакого смысла рассказывать, из чего состоит замена сцепления ВАЗ-2110 на СТО, владелец авто заплатит за соответствующие услуги деньги и ко всему прочему знать, что будут делать с его машиной, уже нет необходимости. Самое интересное начинается тогда, когда у вас появляется желание сэкономить и, наконец, самостоятельно разобраться, как поменять деталь. Своими руками это можно сделать, даже не снимая коробку и не сливая масло.

Чтобы не приходилось постоянно отвлекаться от процесса, позаботьтесь о наличии под рукой необходимых инструментов и материалов, а именно:

  • домкрата;
  • ямы для смотра или подъемника;
  • комплекта ключей, состоящий из рожковых и смотровых приспособлений размеров 17 и 19;
  • монтировочного устройства или усиливающей трубы.

Принимаясь за замену сцепления, повторите с точной последовательностью следующие манипуляции:

  1. Снимите болты фиксации левого колеса, а переднюю составляющую закрепите домкратом, установите машину на «козлы».
  2. Отложите колесо в сторону и снимите 1 болт, который обеспечивает крепеж нижней шаровой.
  3. Снимите клемму со знаком «–».
  4. Отсоедините ДМРВ, далее слегка открутите хомут крепления гофры, извлеките наружу воздушный фильтр.
  5. Осталось снять с вилки сцепления тросик. Для этого приспустите 2 гайки, за счет которых трос фиксируется к скобе на КПП.
  6. Снимите болт, который фиксирует стартер к коробке, после чего отвинтите один из болтов крепежа КПП.
  7. Около него вы увидите гайку, отсоедините ее, а также болт, размещенный сверху для фиксации стартера.
  8. Избавьте датчик, показывающий скорость движения ВАЗ-2110, от разъема и отсоедините трос, закрепленный к спидометру.
  9. Произведите демонтаж растяжки, находящейся продольно, она идет в комплекте вместе с рычагом.
  10. Избавьтесь от нижнего болта фиксации стартера.
  11. Теперь обратите внимание на третий по счету болт, находящийся в области КПП рядом с правым ШРУСем, а именно вам понадобится гайка, которую необходимо раскрутить.
  12. Избавьтесь от 2 болтов, обеспечивающих надежную фиксацию реактивной тяги.
  13. Приспустите гайку, размещенную на хомуте тяги привода контроля за панелью, после чего отсоедините эту тягу в панели.
  14. Для плотной фиксации подставьте под двигатель опору, открутите 2 гаечных изделия от крепежа задней подушки. Зачем это делать? Делается это во избежание случая, когда при большом уровне опускания мотора происходит разрыв шлангов.
  15. Не спеша и бережно отведите КПП в сторону, подальше от двигателя и спустите на напольную поверхность, оставьте ее подвешенной на полуосях.
  16. Желательно попутно произвести замену подшипника, обеспечивающего выключение сцепления.

Устройство

Сперва углубимся в конструкцию данного узла. Помимо самого ведомого диска, в устройство системы также входит:

  • Выключатель сцепления.
  • Нажимной диск.
  • Привод (устанавливается тросик сцепления на ВАЗ-2110).
  • Вилка.
  • Выжимной подшипник.
  • Корзина.

Принцип работы системы основан на плотном сжатии фрикционных поверхностей накладок диска и маховика, что передает крутящий момент от коленчатого вала. Для переключения передачи на пониженную или повышенную водитель выжимает педаль сцепления на ВАЗ-2110, тем самым отодвигая диск от маховика при помощи тросикового привода и вилки.

Какой стороной ставить диск сцепления к двигателю? Как правильно?

Имею собственный, печальный опыт, неправильной установки диска маховика, когда всё собрал и при первом пуске сцепление напрочь отсутствовало, да ещё и звуки скрежета были слышны. Пришлось заново снимать коробку и менять стороной диск. Технически произошло вот что:

Ступица диска упёрлась в опорный подшипник маховика, а демпферные пружины в болты крепления маховика. Из-за этого между диском и маховиком образовался зазор в несколько миллиметров (правильно — рабочая часть диска сцепления должна плотно прилегать к рабочей поверхности маховика)

Корзина с обратной стороны надавила на диск, что привело к тому, что диск зажало между корзиной и маховиком. Даже при выжиме сцепления, выжимной подшипник не справлялся со своей работой, и диск сцепления оставался зажатым, но передача крутящего момента происходила от двигателя через зажатую ступицу и корпус демпферных пружин.

Что же делать, чтобы не ошибаться при установке диска сцепления. Есть три способа:

1) Некоторые производители маркируют стороны диска, куда какая должна смотреть, надписями на корпусе демпферных пружин. В зависимости от страны предназначения или производства, слова будут на разных языках.

Сторона КПП маркируется такими словами — GEARBOX SIDE, PP, Getriebeseite, GB SIDE, TRANS SIDE, T/M SIDE

Сторона ДВС маркируется такими словами — COTE VOLANT, FLYWHEEL SIDE, ENGINE SIDE, MOTOR SIDE, FW SIDE, SCHWUNGRAD-SEITE

2) Опытным путём, т.е. приложите диск разными сторонами к маховику и посмотрите, какая сторона лучше ляжет по всей поверхности, и ничем цепляться не будет. Но этот вариант может повести по ложному пути, так как некоторые диски сцепления имеют практически одинаковый вынос ступицы и не зависимо от стороны прилегания, цепляться не будет.

3) Самый хороший способ определить сторону, когда нет маркировки, это осмотреть сам диск сцепления, лучше всего использую мерительный инструмент (штангенциркуль — колумбик)

Вот сторона со стороны КПП, должна плотно лечь на корзину, как видите, с этой стороны ступица выпирает.

А в корзине есть специальный проём под корпус демпферных пружин, да и сами пружины процентов на 75 вынесены именно в сторону корзины (КПП)

А вот со стороны ДВС ,пружины выпирают меньше, процентов на 25, корпус посажен почти заподлицо с рабочей частью (фередо), ступица практически не выпирает.

Кстати вот она надпись «FLYWHEEL SIDE», означающая, что сторона направлена к маховику (двигателю)

Неполное включение

Характерный симптом – передача трудно включается или не заходит вовсе. Может сопровождаться сильным хрустом даже при полностью выжатой педали. Есть несколько причин данной поломки:

  • Деформация или повреждение ведомого диска.
  • Износ вилки сцепления.
  • Неправильно отрегулированный тросиковый привод.
  • Изношенные диафрагменные пружины на диске сцепления.
  • Недостаточный ход педали.
  • Отсутствие смазки в направляющей втулке подшипника.
  • Разная регулировка рычагов нажимного диска.

Вибрация

При включении передачи возникает вибрация на ВАЗ-2110? Диск сцепления в данном случае может быть сильно изношенным. Также причиной вибраций служит неправильно закрепленная КПП (в случае ее ремонта со снятием) или расхлебанная подушка двигателя. В последнем случае может наблюдаться перекос КПП. Из-за этого валы несимметрично совпадают между собой. Также теряют эластичность упругие пружины ведомого диска и коробятся накладки сцепления.

Почему шумит сцепление на ВАЗ-2110? Эта неисправность возникает уже не из-за диска (разве что в случае ослабших пружин), а по причине изношенного подшипника. Основной из них – выжимной.

Снятие КПП

Чтобы получить доступ к сцеплению на ВАЗ 2110, требуется снять аккумулятор и воздушный фильтр (полностью, вместе с датчиком ДМРВ).

Открутите привод (так называемый тросик).

Открутите стартер.

Открутите верхние болты, крепящие КПП к двигателю.

Разъедините «фишку» датчика скорости и демонтируйте крепление жгута электропроводки.

Теперь нужно «вывесить» (поднять) передние колеса авто. Уточняю – мы снимали КПП только чтобы отремонтировать сцепление ВАЗ 2110, а тот метод, который я описываю и представляю на фото, позволяет не выдергивать из «коробки» приводы и не сливать из нее масло. Ослабьте гайку привода с правой стороны КПП практически до конца резьбы, а с левой – скрутите полностью (отсюда привод будем вытаскивать).

Открутите рычаг подвески.

Теперь шаровую опору.

А также болты рычага подвески (две шт.).

Рычаг передней подвески демонтирован.

Снимите «брызговик» (нижнюю защиту двигателя). Отключите «фишку» выключателя огней заднего хода.

Открутите от КПП реактивную тягу и снимите нижнюю крышку картера.

Ослабьте гайку на хомуте тяги кулисы (привода управления КПП) и отсоедините ее. Отметим, что после того, как ремонт сцепления ВАЗ 2110 будет закончен, а коробка будет установлена на место, кулису потребуется отрегулировать.

Открутите нижний болт и гайку на креплении коробки к двигателю. Найти и открутить болт – не проблема, а вот с поиском гайки могут возникнуть трудности. Она может быть «закрыта» приводом, стоящим в коробке.

Установите домкрат под двигатель, стараясь не повредить поддон.

Открутите КПП от «подушки».

Немного опустите двигатель на домкрате и снимите КПП.

Что касается моего случая, полная замена сцепления ВАЗ 2110 не потребовалась. Причина неисправности заключалась в поломке выжимного подшипника, а поменять пришлось только корзину, диск и, естественно, сам выжимной.

Приступаем к работе

Итак, загоняем машину на яму и блокируем задние колеса путем зажатия рычага стояночного тормоза. Саму коробку сбрасываем в «нейтраль». Дальше срываем колесные болты и поднимаем переднюю левую часть автомобиля. После снятия колеса потребуется открутить болты крепления нижней шаровой опоры. Также следует извлечь датчик массового расхода воздуха и хомут крепления его патрубка. Достаем наружу и воздушный фильтр. Далее снимаем тросик сцепления с вилки. Для этого отпускаем две гайки, которыми тросик присоединяется к скобе на трансмиссии. После этого снимаем минусовую клемму с АКБ и откручиваем болт крепления стартера. Рядом выкручиваем болт крепления коробки передач, используя ключ на 19 с удлинителем. Снимаем верхнее крепление стартера и вынимаем фишку с датчика скорости. Также откручиваем тросик спидометра, который установлен в коробку.

После этого в паре с рычагом извлекаем продольную растяжку. Выкручиваем третий болт крепления коробки передач. Он находится в районе ШРУСа. Выкручиваем болты крепления реактивных тяг и достаем их наружу. Дальше отпускаем гайку, что находится на хомуте тяги управления КПП. Тягу тоже извлекаем наружу. Далее под двигатель устанавливаем упор.

Далее откручиваем гайки задней подушки двигателя. Затем аккуратно отводим коробку передач от мотора и опускаем ее на пол. Элемент повиснет на полуоси. Теперь у нас есть доступ к сцеплению. Вынимаем корзину вместе с диском и производим дефектовку.

Также ознакомьтесь

  • Как заменить ремень ГРМ ВАЗ 2110 и натяжной ролик в домашних условиях
  • Установка нового стартера ВАЗ 2110
  • Как сделать подогрев сидений ВАЗ 2110 без обращения в СТО
  1. Отвинтить нижний болт, которым крепится стартер.


Замена сцепления ВАЗ 2110 без снятия коробки и слива масла

  1. Извлечь 3-й крепежный болт коробки передач. Открутить еще одну гайку, расположенную около правого ШРУСа.
  2. Снять болты крепления реактивной тяги. Их 2.


Замена сцепления ВАЗ 2110

  1. Ослабить гайку, которая находится на хомуте тяги привода управления коробкой, снять с коробки тягу.


Замена сцепления ВАЗ 2110

  1. Установить опору под двигатель, открутить 2 гайки, которыми крепится задняя подушка (смысл этого – избежать возможного прорыва шлангов).


Самостоятельная замена сцепления ВАЗ 2110 в домашних условиях

  1. Аккуратно отвести КПП от двигателя, отпустить ее на пол. Она должна повиснуть на полуосях.


Самостоятельная замена сцепления ВАЗ 2110 в домашних условиях


Самостоятельная замена сцепления ВАЗ 2110 в домашних условиях

  1. Как вариант: заменить сразу подшипник выключения сцепления.


Сцепление ВАЗ 2110


Сцепление ВАЗ 2110

  1. Оценить износ, заменить диск, по необходимости установить новую корзину сцепления, проверить лепестки.

Сборка выполняется в обратном порядке.

Таким образом, установка нового сцепления ВАЗ 2110 без снятия коробки и слива масла произведена успешно.

Самостоятельная замена сцепления автомобилей ВАЗ 2110 на видео:

Как продлить?

Основной фактор, влияющий на ресурс сцепления, – это манера езды. Чтобы сохранить диск, нужно избегать высоких нагрузок. Не начинайте движение с высоких оборотов (с пробуксовкой) и не перегружайте сам автомобиль. Последний фактор касается также тех, кто любит ездить с прицепом. Помните, что каждый килограмм от прицепа нагружает узлы коробки и сцепления. Не буксируйте автомобили, масса которых превышает вашу снаряженную. Эти факторы напрямую влияют на ресурс диска сцепления. Используя аккуратную манеру езды, можно увеличить возможности данного элемента до 150 и более тысяч километров. В режиме спортивной езды и прочих нагрузок даже самое качественное сцепление ВАЗ 2110, цена которого достаточно высока, не прослужит и 40 тысяч километров.

Часто случается так, что во время управления автомобилем вы вдруг обнаруживаете отсутствие реакции на педаль акселератора при включенной передаче: вы уже давите газ в пол, двигатель завывает, но машина по-прежнему едет свои 60 км/ч. Вы останавливаетесь и вновь повторяете разгон: при включении третьей передачи картина снова повторяется, а переключив на 4 и 5 передачи автомобиль работает, словно на нейтрали. Вероятнее всего, причиной такого поведения автомобиля является изношенный механизм сцепления. Дело в том, что усилия двигателя, прикладываемого на этих скоростях, достаточно для того, чтобы создать проскальзывание неисправного диска внутри корзины. Проскальзывание на первой и второй передачах говорит о полном выходе из строя механизма.

В данной статье мы подробно рассмотрим причины и признаки данной неисправности, а также узнаем, как заменить диск сцепления на ВАЗ 2110.

Причины износа диска сцепления

Износ рассматриваемого механизма – вполне нормальное явление, которое рано или поздно происходит. Но иногда случается так, что ситуация сильно склоняется в пользу «рано». Давайте попробуем разобраться в причинах ускоренного износа фрикционного диска:

  • Частое удерживание автомобиля на грани трогания. Например, когда вы стоите в пробке, вы постоянно передвигаетесь, не отпуская левую педаль до конца.
  • Езда по бездорожью. Чтобы не забуксовать, необходимо регулировать скорость вращения колёс левой педалью.
  • Резкое переключение передач и агрессивный стиль вождения. Ни для кого не секрет, что это приводит к повышенному износу всех деталей машины.
  • Низкое качество деталей – сэкономив на запчастях, вы имеете все шансы повторить процедуру замены в ближайшее время.

Самое интересное, что причиной износа может быть неверная настройка места водителя, при которой левая нога регулярно удерживает педаль в нажатом положении.

Восстановление работоспособности трансмиссии автомобиля ВАЗ 2110

Для точного диагностирования неисправности сцепления автомобиля необходимо выполнить демонтаж коробки переключения передач автомашины. Выполнение этой ответственной операции своими руками нужно осуществить ряд подготовительных мероприятий.

Подготовка к демонтажу коробки переключения передач и картера сцепления

Изложенный ниже порядок несколько отличается от того, что описан в официальном руководстве по ремонту автомобиля. Это связано с тем, чтобы свести к минимуму операции предполагающие разборку узлов с применением узкоспециального инструмента и приспособлений. Итак, приступаем:

  • используя ключи на «10» и «13» отключаем аккумуляторную батарею и снимаем ее с автомобиля. Той же операции подвергается и корпус воздушного фильтра;
  • Демонтируем тросик привода сцепления, открутив натяжную гайку и выведя ее из зацепления с рычагом вилки;
  • Снимаем стартер, предварительно отсоединив провода от контактной группы на корпусе. Выкручиваем болты крепления картера сцепления и коробки передач в верхней части;
  • Производим расстыковку фишки датчика скорости и соответствующего провода. Крепление жгута ослабляем и отводим в сторону.

Подготовительные мероприятия выполнены, и дальнейшие действия будут несколько отличаться от тех, что предусматривает официальная инструкция. Отклонения обуславливаются необходимостью восстановления работоспособности только сцепления. Такой порядок позволяет избежать слива трансмиссионного масла из коробки переключения передач и демонтажа приводов на передние колеса.

Разборка передней подвески

Последующие операции выполняются при вывешивании передней части автомобиля на опорах для чего:

  • Отпускаем гайки крепления наружных шарниров равных угловых скоростей (ШРУС) пари помощи головки на «30» и мощного ворота;
  • Приподнимаем домкратом одну сторону автомобиля и ставим на прочную и устойчивую опору, которая не причинит повреждений кузову автомобиля. Те же действия выполняем и с противоположного края;
  • Снимаем передние колеса;
  • Откручиваем гайку крепления передней опоры рычага подвески.
  • Откручиваем шаровую опору от поворотной цапфы;
  • Раскручиваем крепление стабилизатора поперечной устойчивости от рычага;
  • Разбираем крепление сайлент-блока и вынимаем его из соответствующего гнезда на кузове автомобиля вместе с рычагом;
  • Аккуратно вынимаем рычаг передней подвески и убираем его в сторону.

Демонтаж передней подвески ВАЗ 2110

Снятие КПП и редуктора

В первую очередь необходимо обеспечить свободный доступ к узлам и механизмам ВАЗ 2110 ремонт сцепление производится согласно действующему руководству. Для чего необходимо выполнить следующие действия:

  • Снять защиту двигателя и брызговик для чего нужно открутить крепеж по его контуру и опустить деталь вниз и убрать в сторону;
  • Аккуратно производим расстыковку фишки выключателя фонаря заднего хода с соответствующим проводом, убираем последний в сторону и закрепляем на неподвижной детали во избежание обрыва;
  • Реактивная тяга и крышка нижняя картера сцепления подлежат демонтажу, операцию следует производить осторожно, чтобы не повредить прокладку;
  • Привод управления коробки передач или как его называют в просторечье кулиса, ослабляется в месте соединения, отстыковывается и отводится в сторону;
  • Раскручиваем болты крепления корпуса коробки передач к двигателю в нижней части;
  • Подводим домкрат под поддон картера двигателя, чтобы исключить его падение под собственным весом;
  • Откручиваем коробку переключения передач в сборе с картером сцепления от опорной подушки;
  • Теперь опускаем немного двигатель и сдвигаем КПП в сторону.

Снятие коробки передач ВАЗ 2110

Демонтаж корзины и диска сцепления

Производим осмотр механизмов и узлов ВАЗ 2110 сцепление, ремонт которого описывается. Детали со следами глубокого износа подлежат замене. Итак:

  • С первичного вала коробки передач снимаем выжимной подшипник и осматриваем его. Учитывая высокие трудозатраты, связанные с демонтажем сцепления его, рекомендуется заменить в любом случае. При его осмотре следует обратить особое внимание на состояние ушек и самого подшипника, который должен вращаться абсолютно свободно;
  • Снимаем корзину сцепления, для чего выкручиваем болты по краю. Укладываем ее на стол для осмотра и проведения процедуры выявления дефектов. Наиболее подвержены износу лепестки в местах постоянного соприкосновения с выжимным подшипником. Основанием для замены корзины служит также высокое отклонение прижимного диска от плоскости, что легко проверить, если уложить его на лист стекла;
  • Снимаем диск сцепления и внимательно его осматриваем. В первую очередь проверяется состояние и толщина фрикционных накладок. Большая выработка может при вести к повреждению маховика и прижимного диска заклепками. Кроме того следует обратить внимание на состояние пружин, при малейшем подозрении на их повреждение диск подлежит замене. Равно как и при короблении последнего в результате перегрева.


Демонтаж корзины и диска сцепления

Установка корзины и диска сцепления

Для выполнения указанной операции понадобиться специальная оправка, которая удерживает диск в нужном положении. Последовательность действий такова:

  • Вводим оправку в отверстие маховика и надеваем на нее новый диск сцепления;
  • Устанавливаем на место корзину сцепления и наживляем болты крепления ее к маховику. Затягивание производится в несколько приемов при прокручивании маховика не менее 3-4 раз для обеспечения равномерно сжатия пружин и избегания перекосов в установке корзины;
  • Первичный вал коробки передач смазываем и надеваем на него выжимной подшипник, введя его ушки в зацепление с кронштейнами вилки.

Все операции по ремонту сцепления выполнены, и можно приступать к установке КПП на место в последовательности обратной демонтажу. Особое внимание при этом необходимо уделить правильной регулировке приводов управления коробки передач и сцепления. Ниже приводится подробное описание этих процедур.


Установка ведомого диска и корзины сцепления

Установка коробки переключения передач

Для этого необходимо после сборки сцепления вынуть оправку и сдвинуть картер коробки в сторону двигателя. При правильной ориентировке эта операция не вызовет больших затруднений. Теперь закручиваем нижние болты крепления и возвращаем в исходное положение наружные приводы передних колес. Устанавливаем на место рычаг передней подвески и закрепляем его с затяжкой ботов при помощи динамометрического ключа с моментом, предусмотренным в руководстве.

Признаки износа сцепления

Основной признак износа сцепления мы указали в начале статьи – это проскальзывание диска во время разгона. Этот признак начинает проявляться на последних передачах, поскольку механическое сопротивление при разгоне на таких скоростях гораздо выше. Чем больше диск изношен, тем на меньшей скорости это становится заметно. Помимо этого, появляется специфический запах от трения об корзину.

Ещё одним не менее точным показателем износа фрикционного диска является положение левой педали при трогании с места. Если автомобиль начинает двигаться в момент, когда левая педаль находится в верхнем положении, то, скорее всего «жить» механизму осталось не долго. Но это может быть также связано с неверной регулировкой педали сцепления.

В случае неестественного износа диска (разломы, трещины, сколы) при трогании с места автомобиль может дёргаться, а из-под капота могут раздаваться характерные звуки.

Снятие механизма сцепления ВАЗ 2110

Для выполнения такой процедуры, как замена диска сцепления ВАЗ 2110 своими руками, вам понадобится стандартный набор инструментов. Загоните авто на яму и выполните следующие действия:

  • Отключите «массу» с АКБ.
  • Снимите левое колесо.
  • Демонтируйте ДМРВ и воздушный фильтр.
  • Извлеките трос сцепления (2 гайки).
  • Открутите верхний болт стартера и 1-й болт КПП.
  • Извлеките тросик спидометра, предварительно отключив разъём датчика скорости.
  • Извлеките крепление стартера (нижний болт), а затем 3-й болт крепления КПП.
  • Снимите рекативную тягу, выкрутив 2 болта.
  • Снимите тягу управления КПП.
  • Предварительно подставив под мотор опору, извлеките 2 гайки подушки кронштейна ДВС.
  • Аккуратно опустите КПП на пол.
  • Равномерно выкрутите шесть болтов корзины и снимите механизм.

Данный метод исключает слив масла с коробки переключения передач, что заметно упрощает задачу.

Диск сцепления на ваз 2110: назначение и замена

Сцепление ваз 2110

Сцепление автомобиля, и в частности ваз 2110 является одним из важных элементов трансмиссии. Предназначение его состоит в кратковременном отключения мотора от трансмиссии. Затем плавного соединения их при включении передач, и предохранения других элементов (деталей) трансмиссии от перегрузок, а так же гашения колебаний. Располагается сцепление авто между коробкой передач и двигателем. Замена диска сцепления ваз 2110 а так же ремонт производится при возникновении следующих неисправностей: появление специфических звуков при движении автомобиля, появление проблем с переключением передач, пропадает сцепление при обгоне и некоторые другие. Обращение в автосервис потребует наличия у владельца авто кругленькой суммы денег, поэтому многие стремятся произвести ремонт и замену своими руками. Наша статья вам в этом поможет.

Совет: Если вдруг в пути у вас возникли (возникают) характерные звуки при выключении сцепления, вы можете вставить рожковый ключ между поводом тросика и вилкой сцепления. Такая временная мера позволит вам без проблем добраться до гаража. В девяноста процентах случаев, ремонт сцепления потребует от вас снятия коробки передач.

Установка механизма сцепления на ВАЗ 2110

Ставить диск сцепления на ВАЗ 2110 сложнее, чем снимать за счёт того, что нужно центрировать диск относительно корзины. Для этого применяется специальная оправка, но если у вас таковой не имеется – не беда. Вы можете изготовить любую металлическую трубу или деревянную палку с диаметром, подходящим под отверстие для центровки. После центровки важно равномерно, в несколько подходов затянуть болты крепления корзины моментом от 20 до 30 Н∙м. Далее осуществите сборку в обратном снятию порядке.

Спасибо за подписку!

Поскольку работа не самая простая, рекомендуется сразу же проверить состояние самой корзины, вилки и выжимного подшипника. Если эти элементы неисправны — необходимо также выполнить их ремонт или замену. А если вам позволяют финансы, то, не раздумывая, меняйте весь узел комплектом.

Если текст для вас сложен в понимании, рекомендуем найти в интернете видео записи, в которых подробно рассматривается весь процесс – к счастью, их предостаточно.

Последовательность ремонта сцепления ВАЗ 2110

Прежде всего, выкручиваются болты, сцепляющие корзину, и проводится визуальный осмотр механизма. В случае если лепестки корзины и тросик сцепления окажутся существенно изношенными, их следует заменить. Если выяснится, что замене подлежат диск или корзина сцепления, то для выполнения работы дополнительно понадобится оправка или первичный вал коробки. Диск с оправкой нужно вставить в маховик и установить корзину или весь узел сразу. Болты крепления следует закручивать по кругу, произведя несколько оборотов маховика. После этого смазывается вал и устанавливается выжимной подшипник. Следует иметь в виду, что если при выходе из строя сцепления произошло смещение диска, то установить назад коробку передач уже будет невозможно.

Установка выжимного подшипника ваз 2110


Замена выжимного подшипника на ВАЗ 2110 своими руками: видеоинструкция

Собственники автомобиля ВАЗ-2110 хорошо знакомы с такой проблемой, как свист в сцеплении. Причиной такого звука является выжимной подшипник, который часто выходит из строя во время работы. Именно поэтому замена выжимного подшипника на ВАЗ-2110 считается очень актуальным вопросом, на который стоит найти ответ.

Выжимной подшипник является не самым слабым звеном во всей системе сцепления, однако он почему-то доставляет неприятности владельцам транспортных средств. Некоторые водители, игнорируя посторонние звуки, уже свыклись, поэтому не предпринимают никаких действий. Но закрывать глаза на эту проблему надолго нельзя, ведь она может повлечь за собой серьезные поломки в автомобиле, на устранение которых необходимо будет немало потратиться. Если пустить ситуацию на самотек, то одной лишь заменой подшипника уже не обойтись.

Последствия неисправности выжимного устройства:

  1. Повреждение вилки сцепления.
  2. Нарушение целостности лепестков пружины корзины сцепления.
  3. Деформация направляющих втулок.

Чтобы не тратить большие суммы денег, необходимо быстро реагировать на появление свистов или стуков в сцеплении. Нужно сразу предпринимать соответствующие меры.

Читайте также: Как делается снятие коробки передач ВАЗ-2110 своими руками

Снятие выжимника

Для того чтобы снять данный элемент, необходимо совершить ряд определенных действий. Сначала нужно поднять автомобиль, загнав его на яму, чтобы создать себе комфортные условия для работы и иметь доступ к днищу машины. Далее необходимо выполнить демонтаж коробки переключения передач (далее – КПП) при помощи соответствующих инструментов. Затем нужно отжать специальные фиксаторы на выжимном устройстве и снять подшипник с вала коробки передач. После проведенных действий необходимо снять пружинный держатель и достать с муфты непригодный к работе выжимник.

Вся сложность состоит в том, что во время подготовки к демонтажу данного подшипника требуется снимать несколько узлов и механизмов, таких как:

  • аккумулятор;
  • трос сцепления;
  • коробка воздушного фильтра;
  • верхние болты фиксации КПП;
  • гайка, которая отвечает за фиксацию стартера.

Читайте также: Где находится реле бензонасоса ВАЗ-2110

Установка подшипника своими руками

По завершении всех предварительных работ по снятию подшипника, нужно переходить к последнему этапу ремонтных работ – к установке нового элемента. Сначала необходимо устроить проверку нового выжимного компонента. Ведь зачастую владельцы автомобилей забывают, что на замену старому подшипнику может прийти новый, который так же по каким-то причинам вышел из строя. Сделать данную проверку несложно, необходимо взять в руки выжимной элемент и покрутить его, подергать в разные стороны для того, чтобы убедиться, что в нем нет никаких заеданий, и он не шатается.

Убедившись, что был приобретен действительно качественный элемент, можно вставлять его в муфту. Выдающаяся часть внутреннего кольца при этом должна быть устремлена к муфте. Вставив выжимное устройство в необходимый отсек, нужно его закрепить при помощи держателей, чтобы он не выскочил во время выполнения своих функций. Перед помещением нового элемента на втулку, главное не забыть его смазать. Слой консистентного состава должен быть тонким, чтобы из подшипника ничего не капало. Далее фиксируется муфта и сам подшипник при помощи пружинного фиксатора. Завершающими этапами по монтажу данного компонента являются помещение КПП и остальных демонтированных элементов на свои места, а также полная регулировка сцепления.

Стоит знать, что выполнить замену неисправного подшипника на исправный, несложно. Самым трудным в процессе ремонта является демонтаж КПП. Все остальные действия можно назвать легкими, на выполнение которых не понадобиться много времени. Для проведения таких работ необходимы такие составляющие, как терпение, аккуратность и соблюдение осторожности.

Также не нужно игнорировать самую простую и очень полезную вещь, которая может сгодиться при ремонте автомобиля ВАЗ-2110 – руководство по эксплуатации. В нем детально описано практически все, что необходимо знать владельцу машины. Опираясь на инструкции в данном документе, можно выполнить не только простой ремонт каких-либо элементов в автомобиле, но и сложный, затраты на который в техническом обслуживании были бы невероятно высоки.

Замена выжимного подшипника на ВАЗ 2110 своими руками, признаки неисправности

Содержание:

  1. Что нужно знать
  2. Шум — признак потребности замены?
  3. Съем
  4. Установка нового элемента

Владельцы отечественного автомобиля ВАЗ 2110 не редко сталкиваются со свистом в сцеплении, причиной которого служит выжимной подшипник узла. Причем это проблема не только «десятки», но и других автомобилей разных производителей, конструкция сцепления которых подразумевает применения данного элемента. Потому замена выжимного на ВАЗ 2110 — вовсе не исключительная проблема. Но решать ее нужно.

Выжимной

Что нужно знать

Выжимной подшипник — это не самое слабое звено системы сцепления, но почему-то именно он так что вызывает проблемы и неприятности.

Муфта

Некоторые автовладельцы свыклись со свистом и попросту его игнорируют. Но долго так продолжаться не может, поскольку несвоевременное решение проблемы способно привести к еще более сложному и дорогому ремонту. Если запустить ситуацию, тогда простой заменой вам будет не обойтись.

Муфта служит для воздействия на лепестковую пружину корзины сцепления. Ее также называют диафрагменной, так что не путайтесь, если услышите такое обозначение. Из-за этого воздействия ведомый диск отсоединяется от маховика и прижимного диска корзины. Таким образом, отключается сцепление.

Если выжимник неисправен, это может привести к разным последствиям:

  • Повредится вилка сцепления;
  • Нарушится целостность лепестков пружины корзины сцепления;
  • Деформируются направляющие втулки.

Чтобы не платить дважды, а то и трижды, оперативно реагируйте на появление свиста в сцеплении и постарайтесь быстро предпринять меры.

Шум — признак потребности замены?

На самом деле нет. Если появился шум, это не говорит о том, что вам следует незамедлительно заменить элемент. Но и тянуть с ремонтом настоятельно не рекомендуется. Скажем так, это сигнал к определенным действиям, на выполнение которых у вас будет некоторое время, пока последствия не стали катастрофическими.

В некоторых случаях шум возникает при запуске мотора, и он сохраняется, пока автомобиль не прогреется, после чего исчезает. В других случаях шум возвращается при каждой попытке отключения сцепления.

Самый плохой вариант — это скрежет. Такой звук говорит о том, что элемент трется о лепестковую пружину, на лепестках будет образовываться выработка. Если вам «посчастливилось» столкнуться с подобной ситуацией, времени нет. Нужно быстро производить замену.

Кстати, ремонтировать его не имеет никакого смысла. Выжимные подшипники не поддаются ремонту, потому единственное решение — замена.

Снятие подшипника

Сломанный

Чтобы снять данное устройство, придется выполнить ряд последовательных действий.

  • Поднимите машину или загоните ее на яму, чтобы иметь доступ к днищу автомобиля.
  • Соответствующими инструментами выполните демонтаж коробки переключения передач.
  • С выжимного подшипника отожмите специальные фиксаторы.
  • Снимите элемент с вала коробки передач.
  • Отожмите лапки фиксации, чтобы снять пружинный держатель.
  • После этого вам не составит труда снять с муфты поврежденный выжимной подшипник.

Сложность процесса заключается в том, что при подготовке к снятию выжимного подшипника потребуется демонтировать несколько узлов и механизмов, таких как:

  • Аккумуляторная батарея;
  • Трос системы сцепления;
  • Короб воздушного фильтра вместе с датчиком расхода воздуха;
  • Верхние болты фиксации коробки переключения передач;
  • Гайку, отвечающую за фиксацию стартера.

Установка нового элемента

Когда вы завершили весь спектр работ по демонтажу, можно переходить к заключительному этапу — установке нового компонента.

  1. Первое, что требуется сделать, это проверить состояние нового выжимного подшипника сцепления. Многие автовладельцы почему-то забывают удостовериться в том, что пришедший на замену старому подшипник действительно исправен. Проверяется это просто. Вращайте подшипник, подергайте его в разные стороны. Если заеданий при вращении нет, а также отсутствует люфт, значит, вы купили действительно исправный, хороший выжимной подшипник.
  2. Вставляйте новую деталь в муфту. Сделать это нужно так, чтобы выступающая часть внутреннего кольца была направлена к муфте.
  3. Вставив элемент, закрепите его при помощи держателей.
  4. Перед тем как вставлять новый выжимной подшипник на втулку (направляющую), не забудьте ее смазать консистентным составом. Слой смазки должен быть тонким, не переусердствуйте.
  5. Зафиксируйте муфту и подшипник, используя пружинный фиксатор.
  6. Поставьте коробку переключения передач и остальные демонтированные элементы на свои законные места.
  7. Завершает весь ремонтный процесс регулировка сцепления.

Самостоятельно выполнить замену выжимного подшипника не очень сложно. Основная проблема заключается в демонтаже коробки переключения передач. Все остальные мероприятия тяжелыми назвать нельзя. Тем не менее, от вас потребуется аккуратность, последовательность действий и осторожность.

Не игнорируйте самое полезное, что вам только может пригодиться при ремонте своего любимого ВАЗ 2110 — руководство по эксплуатации. Там подробно описано буквально все, что требуется знать автовладельцу. С его помощью можно выполнить даже сложный ремонт, стоимость которого на специализированной станции технического обслуживания будет запредельной.

 Загрузка …

Замена выжимного подшипника ваз 2110 своими руками

Выжимной подшипник

Как правило, замена выжимного подшипника ваз 2110 проводится при выходе его из строя. Если это происходит, сразу нарушается нормальное функционирование сцепления, оно просто перестаёт отключаться.
Замена выжимного подшипника на ваз 2110 не подразумевает ремонта. Отремонтировать не получится, в такой ситуации спасает только замена новой деталью.

Процесс замены

Замена выжимного подшипника ваз 2110

Для удобной и качественной замены подшипника машину нужно поставить на яму для осмотра или эстакаду. Первое, что нужно сделать, так это снять КПП.

Примечание! Для выполнения действий по замене выжимного подшипника требуется обзавестись стандартным набором инструментов.

Инструкция по съёму повреждённой детали

После подготовительных работ можно спокойно приступать к ремонту:

  • После снятия КП, нужно отогнуть фиксаторы меняемой детали и снять его с направляющих вала коробки.
  • При отжимании четырёх лапок, снимается пружинный держатель.
  • Теперь подшипник легко снимается с муфты. На этом этапе снятие подшипника завершено.
    Далее приступают к монтажу новой детали.

Перед монтажом нового элемента его нужно тщательно проверить. Он должен беспрепятственно вращаться, не щелкая.
Купленный подшипник устанавливается на муфту, при этом выступающие части должны направляться по направлению от муфты.

Заменить выжимной подшипник ваз 2110 своими руками

Выжимной подшипник желательно зафиксировать с помощью держателя. Его устанавливают на направляющем валу, но сначала вал смазывают любой смазкой в тонкий слой.
Отличным вариантом будет трансмиссионное масло для коробки передач. Далее элемент закрепляют пружиной фиксатора.
В частых случаях смена выжимного подшипника потребуется тем, кто любит быструю езду. Это объясняется тем, что при этом стиле езды детали сцепления быстрее изнашиваются.
Особым признаком проблемы со сцеплением является пробуксовка машины на сравнительно высоких оборотах, другими словами — при разгоне.
Этот факт свидетельствует об изнашивании фрикционных накладок. Если не предпринимать никаких действий, продолжая ездить на такой машине, то она когда-то просто не тронется с места из-за рассыпания этих накладок.
Если есть подозрения на такую проблему, придётся залезть в сцепление. Скорее всего, потребуется его регулировка или замена ведомого диска сцепления.
А если слышен шум непосредственно из самого сцепления, то вероятнее всего, проблема заключается в выжимном подшипнике.

Примечание! При необходимости замены изношенной детали потребуется демонтировать узел сцепления полностью. Конечно, лучше всего работы выполнять на подъёмнике, но можно обойтись и домкратом.

Порядок съёма сцепления

Итак:

  • Снимается минус от аккумулятора.
  • Отсоединяется фонарный разъём заднего хода.
  • Отсоединяется карданный вал.

Заменить выжимной подшипник на ваз 2110

  • Извлекаются болты с рабочим цилиндром сцепления.
  • Коробка с картером отсоединяется от блока цилиндров.
  • С кузова демонтируется поперечная рейка задней опоры двигателя.
  • Извлекается коробка передач, при этом отворачиваются крепёжные гайки опоры.
  • КПП устанавливается в последнее положение рычага переключения.
  • Коробка с одной стороны будет без поддержки, поэтому её нужно будет поставить на опору.
  • Снимаются шесть болтов, которые фиксируют корзину сцепления на маховике.
  • Теперь есть полноценный доступ к проверке и замене выжимного подшипника.
  • Сборку производят в противоположном порядке.

Выжимной подшипник ваз 2110

  • Ведомый диск центрируется относительно маховика.
  • При сборке нужно протереть все детали материалом, смоченным в бензине. Это необходимо делать для устранения масла и грязи, которые попали на поверхность. В худшем случае сцепление будет буксовать.

Примечание! Поскольку новый диск по размерам больше старой детали, сцепление будет вести, поэтому нужно обязательно его отрегулировать.

Нюансы смены выжимного подшипника

Выжимной подшипник необходим для выжимки муфты сцепления. Если он ломается, переключиться на другую передачу не получится, и вообще вряд ли получится сдвинуться с места.
Каждый автолюбитель обязан знать, какую роль выполняет выжимной подшипник, его функциональность и по какому принципу он действует. Так или иначе, данная деталь ломается, это вопрос времени.
О неисправности можно узнать, исходя из слышимых характерных шумов, скрипов, свистов и т.д.

Шумит выжимной подшипник ваз 2110

Примечание! Если своевременно не провести замену выжимного подшипника, в любом случае он заклинит, и последующая эксплуатация машины будет невозможна.

Для смены выжимного подшипника не обязательно обращаться на СТО, действия можно выполнить в домашних условиях самостоятельно.

Быстрое снятие выжимного подшипника

Итак:

  • Сначала рекомендуется загнать машину на яму для осмотра. При помощи стандартного набора инструментов снимается коробка передач.
  • С подшипника отжимаются фиксаторы.
  • Необходимая деталь для замены снимается с вала КПП.
  • Отжимаются лапки, и снимается держатель пружинного принципа.
  • Теперь подшипник легко снимается с муфты.

По окончанию выполнения вышеописанных действий процесс демонтажа подшипника считается завершенным.

Установка купленного выжимного подшипника

Как правило, после демонтажа старой детали, производят её замену. Перед фиксированием приобретённого выжимного подшипника его следует тщательно проверить.
Он должен свободно вращаться, при этом не должно быть никаких заеданий и щелчков.
 Итак:

  • Для монтажа подшипника требуется зафиксировать его непосредственно на муфте таким образом, дабы его выпирающие части направлялись в сторону муфты.
  • Далее с помощью держателя требуется закрепить подшипник.

Выжимной подшипник ваз 2110

  • Выжимной подшипник предварительно смазывают маслом и устанавливают на вал.
  • Посредством пружинного фиксатора деталь закрепляется.
  • КПП устанавливается на своё место.

На данном этапе процесс закрепления нового элемента окончен. Осталось только правильно отрегулировать сцепление, в противном случае подшипник прослужит не так долго как хотелось бы.
При наличии необходимого инструмента ремонтные работы можно легко выполнить своими руками, во всяком случае, цена на это будет намного дешевле, нежели ремонт на СТО. Детальную инструкцию замены подшипника кпп можно посмотреть на видео.
Кроме того, рекомендуется пользоваться фото и картинками, как наглядным пособием.

Меняем выжимной подшипник педали сцепление ВАЗ 2110: инструкции и фото

При замене выжимного подшипника сцепления ВАЗ 2110 основные сложности заключаются в том, что дополнительно приходится демонтировать еще несколько узлов и наиболее трудоемким является процесс снятия коробки передач. Одним словом, чтобы заменить небольшой подшипник, нужно разобрать чуть ли не пол автомобиля.

Набор для ВАЗ 2110

Все работы лучше проводить на эстакаде.

Узлы и детали, подлежащие демонтажу:

  • аккумуляторная батарея;
  • воздухоочистительный элемент вместе с коробкой и датчиком расхода воздуха;
  • тросик сцепления;
  • коробка передач.

Содержание

[ Раскрыть]

[ Скрыть]

Признаки неисправности подшипника

Подшипник

Основной признак неисправности подшипника на ВАЗ 2110 — это легкий стук во время выжимании сцепления. В случае, если этот звук возник в летнее время, это практически стопроцентная гарантия, что придется проводить замену. Если зимой, то это может быть простое изменение габаритов стакана подшипника вследствие снижения температуры. Металл, из которого сделан выжимной подшипник, отличается высочайшей прочностью, вследствие этого даже при возникновении стука пару дней можно ничего не делать, а последить, не становится ли он сильнее.

Инструкция по замене

В случае если вы все-таки уверены в том, что выжимной подшипник ВАЗ 2110 вышел из строя, то нужно, не откладывая надолго, приступать к работе, предварительно приобретя такой же новый подшипник и остальные комплектующие, которые понадобятся в ходе работы.

Инструменты
  • набор ключей;

    Набор ключей

  • набор отверток;
  • емкость для слития трансмиссионной жидкости;
  • ветошь;
  • новая трансмиссионная жидкость (если одновременно планируем замену).
Этапы

Для того, чтобы добраться до выжимного подшипника, потребуется частично или полностью снять несколько довольно крупных узлов автомобиля.

Предварительные работы

Отвинчиваем левую гайку и ослабляем правую, закрепляющую ступицу. После того, как будет ослаблено крепления колес, машину поднимаем на подъемнике или же поддомкрачиваем до тех пор, пока его передние колеса не оторвутся от земли. Во время этой процедуры соблюдайте меры безопасности, ставьте автомобиль только на очень прочные опоры.

  1. Демонтируем колеса.
  2. Снимаем защиту мотора.
  3. На тяге привода коробки передач ослабляем крепление (предварительно отметив прежнее место установки для того, чтобы упростить регулирование рычага переключения передач во время сборки).
  4. От коробки передач отсоединяем тяги привода переключения скоростей.
  5. Отключаем реактивную тягу.
  6. Демонтируем стартер.
  7. Демонтируем рычаг подвески и шаровой опоры находящийся слева.
  8. На картере сцепления снимаем крышку.
  9. Отключаем измеритель скорости.
  10. Снимаем левый привод, правый оставляем на месте, на нем просто ослабляем гайку ступицы.
  11. Вывешиваем мотор (предварительно поставив под него надежную опору), что даст возможность исключить сдвиг мотора и возможный обрыв шланга печки. Откручиваем крепления опор, находящихся на коробке передач, отсоединяем картер сцепления от блока цилиндров. Отводим коробку от мотора и снимаем ее.
Снятие выжимного подшипника ВАЗ 2110
  1. Отжав фиксатор, снимаем подшипник в сборе сначала с вала, а потом с держателя.
  2. Извлекаем подшипник из муфты.
  3. Перед тем, как заменить старый подшипник, проводим проверку нового. Он должен свободно вращаться и не должно быть никаких заеданий.

    Место установки

  4. Та сторона, которая больше выступает во время установки, должна быть обращена к муфте.
  5. Подшипник фиксируется с помощью держателя и ставится на вал, далее закрепляется скобкой.
  6. Когда меняете выжимной подшипник, проведите осмотр системы сцепления. Система сцепления для ВАЗ 2110

    Сборка происходит в обратном порядке.

  7. После того, как все узлы будут собраны, нужно провести проверку и регулировку сцепления ВАЗ 2110. Если вы работаете без помощника, то на это уйдет около пяти часов.
 Загрузка …

Видео «Замена выжимного подшипника»

В этом видео показан процесс замены подшипника. Опытный автомеханик подробно рассказывает не только о том, как поменять этот узел, но и описывает принцип его работы.

Замена выжимного подшипника сцепления на ВАЗ 2110 своими руками — Auto-Self.ru

Владельцы отечественного автомобиля ВАЗ 2110 не редко сталкиваются со свистом в сцеплении, причиной которого служит выжимной подшипник узла. Причем это проблема не только «десятки», но и других автомобилей разных производителей, конструкция сцепления которых подразумевает применения данного элемента. Потому замена выжимного на ВАЗ 2110 — вовсе не исключительная проблема. Но решать ее нужно.

Выжимной

Что нужно знать

Выжимной подшипник — это не самое слабое звено системы сцепления, но почему-то именно он так что вызывает проблемы и неприятности.

Муфта

Некоторые автовладельцы свыклись со свистом и попросту его игнорируют. Но долго так продолжаться не может, поскольку несвоевременное решение проблемы способно привести к еще более сложному и дорогому ремонту. Если запустить ситуацию, тогда простой заменой вам будет не обойтись.

Муфта служит для воздействия на лепестковую пружину корзины сцепления. Ее также называют диафрагменной, так что не путайтесь, если услышите такое обозначение. Из-за этого воздействия ведомый диск отсоединяется от маховика и прижимного диска корзины. Таким образом, отключается сцепление.

Если выжимник неисправен, это может привести к разным последствиям:

  • Повредится вилка сцепления;
  • Нарушится целостность лепестков пружины корзины сцепления;
  • Деформируются направляющие втулки.

Чтобы не платить дважды, а то и трижды, оперативно реагируйте на появление свиста в сцеплении и постарайтесь быстро предпринять меры.

Шум — признак потребности замены?

На самом деле нет. Если появился шум, это не говорит о том, что вам следует незамедлительно заменить элемент. Но и тянуть с ремонтом настоятельно не рекомендуется. Скажем так, это сигнал к определенным действиям, на выполнение которых у вас будет некоторое время, пока последствия не стали катастрофическими.

В некоторых случаях шум возникает при запуске мотора, и он сохраняется, пока автомобиль не прогреется, после чего исчезает. В других случаях шум возвращается при каждой попытке отключения сцепления.

Самый плохой вариант — это скрежет. Такой звук говорит о том, что элемент трется о лепестковую пружину, на лепестках будет образовываться выработка. Если вам «посчастливилось» столкнуться с подобной ситуацией, времени нет. Нужно быстро производить замену.

Кстати, ремонтировать его не имеет никакого смысла. Выжимные подшипники не поддаются ремонту, потому единственное решение — замена.

Снятие подшипника

Сломанный

Чтобы снять данное устройство, придется выполнить ряд последовательных действий.

  • Поднимите машину или загоните ее на яму, чтобы иметь доступ к днищу автомобиля.
  • Соответствующими инструментами выполните демонтаж коробки переключения передач.
  • С выжимного подшипника отожмите специальные фиксаторы.
  • Снимите элемент с вала коробки передач.
  • Отожмите лапки фиксации, чтобы снять пружинный держатель.
  • После этого вам не составит труда снять с муфты поврежденный выжимной подшипник.

Сложность процесса заключается в том, что при подготовке к снятию выжимного подшипника потребуется демонтировать несколько узлов и механизмов, таких как:

  • Аккумуляторная батарея;
  • Трос системы сцепления;
  • Короб воздушного фильтра вместе с датчиком расхода воздуха;
  • Верхние болты фиксации коробки переключения передач;
  • Гайку, отвечающую за фиксацию стартера.

Установка нового элемента

Когда вы завершили весь спектр работ по демонтажу, можно переходить к заключительному этапу — установке нового компонента.

  1. Первое, что требуется сделать, это проверить состояние нового выжимного подшипника сцепления. Многие автовладельцы почему-то забывают удостовериться в том, что пришедший на замену старому подшипник действительно исправен. Проверяется это просто. Вращайте подшипник, подергайте его в разные стороны. Если заеданий при вращении нет, а также отсутствует люфт, значит, вы купили действительно исправный, хороший выжимной подшипник.
  2. Вставляйте новую деталь в муфту. Сделать это нужно так, чтобы выступающая часть внутреннего кольца была направлена к муфте.
  3. Вставив элемент, закрепите его при помощи держателей.
  4. Перед тем как вставлять новый выжимной подшипник на втулку (направляющую), не забудьте ее смазать консистентным составом. Слой смазки должен быть тонким, не переусердствуйте.
  5. Зафиксируйте муфту и подшипник, используя пружинный фиксатор.
  6. Поставьте коробку переключения передач и остальные демонтированные элементы на свои законные места.
  7. Завершает весь ремонтный процесс регулировка сцепления.

Самостоятельно выполнить замену выжимного подшипника не очень сложно. Основная проблема заключается в демонтаже коробки переключения передач. Все остальные мероприятия тяжелыми назвать нельзя. Тем не менее, от вас потребуется аккуратность, последовательность действий и осторожность.

Не игнорируйте самое полезное, что вам только может пригодиться при ремонте своего любимого ВАЗ 2110 — руководство по эксплуатации. Там подробно описано буквально все, что требуется знать автовладельцу. С его помощью можно выполнить даже сложный ремонт, стоимость которого на специализированной станции технического обслуживания будет запредельной.

Поделитесь с друзьями в соц.сетях:

Facebook

Twitter

Google+

Telegram

Vkontakte

Лада 2112 Ваз 2112 2004 год › Бортжурнал › Замена сцепления, вилки сцепления и выжимного подшипника ваз 2112

Вообщем то приплыл)) поехал я значит к товарищу, ехал себе и ехал, и тут резко завоняло сцеплением, но так как ехал по трассе были фуры, грузовики, ну думаю не у меня наверно, остановился возле магазина купить воды, сажусь запускаю двигатель, включаю заднюю скорость, И тут 😬раздаётся сильный звук скрежета в коробке. Пытаюсь включить первую скорость, тоже самое происходит 🥴, ну думаю все хана коробке или сцепе, позвонил товарищу объяснил ситуацию, он подъехал другом, подкрутили тросик сцепления и вуаля😃 все заработало но конечно же с какими то звуками в районе коробки, доехали до товарища попили чайку и я решил поехать домой. Выехал на трассу, буквально 2 км и скорость снова перестала включаться, инструментов у меня конечно же не было, ( так как какие то П…расы решили попользоваться ими и С…здели ) 🤬 хорошо что чувак с Автомойки помог дотянуть до сервиса в 23:00, в итоге домой попал в 02:00
Вот такие Тазобудни😄

Полный размер

В Процессе устранения поломки

Полный размер

Старое сцепление стояло SACHS

Полный размер

Оказалось вилка сцепления обломилась

Полный размер

Сцепление лада деталь

Полный размер

Встало как надо👌

Полный размер

Ну и диск конечно уже не годиться

Полный размер

Вот так ещё выжимной вывернуто 😬

Полный размер

Выработка на лепестках уже видна

Полный размер

Полный размер

Цена вопроса: 5 300 ₽ Пробег: 152 700 км

Выжимной подшипник сцепления ВАЗ 2110



Ну вот, снова «засвистел». Подобные слова, сказанные с грустью, нередко можно услышать от владельцев «десяток». Произнося их, подразумевают выжимной подшипник сцепления ВАЗ 2110. Необходимо заметить, что практически все автомобили других марок, в конструкцию сцепления которых входит выжимной подшипник, тоже не застрахованы от подобного недуга.





Нельзя сказать, что это «слабое звено» в сцеплении ВАЗ 2110, тем не менее эта неприятность с завидным постоянством способна напоминать, и напоминает, о себе. Ну «засвистел», пусть и дальше «свистит», на скорость не влияет. Иногда владельцы автомобиля думают именно так. До поры до времени.



Выжимной подшипник, точнее его муфта, предназначается для непосредственного воздействия на диафрагменную (лепестковую) пружину корзины сцепления, вследствие чего происходит разъединение ведомого диска от маховика и прижимного диска корзины. Можно сказать, что это последнее звено, выключающее сцепление.



Неисправность выжимного подшипника чревата более серьезным и неоправданным своей ценой ремонтом, при котором заменой одного подшипника уже не обойтись. Это может быть повреждение вилки сцепления, направляющей втулки или обрыв (выгибание, излом) лепестков диафрагменной пружины корзины сцепления. Скупой платит дважды, а ленивый в этом случае, наверное, трижды.





Конечно, шум или шелест выжимного – не прямая команда к его замене с невозможностью продолжить движение автомобиля, но затягивать с ремонтом не стоит. Потребность в замене подшипника проявляется в виде характерного звука (свист, писк, визг – кому как больше нравится). Иногда он может возникать после пуска двигателя, в то время когда все узлы и агрегаты авто еще «холодные», и исчезать при их прогреве, или постоянно напоминать о себе во время работы силового агрегата при отключении сцепления автомобиля.



В другом, более серьезном случае, при выходе из строя выжимной подшипник может «скрежетать» о диафрагменную пружину, чем может вызвать быстрое образование выработки на лепестках корзины сцепления. В этом случае счет будет идти на километры и чем быстрее будет произведена замена подшипника, тем лучше, и безопаснее. Ремонту он не подлежит только замена новым. Благо, цена на подшипник невысока.





Сложность замены подшипника заключается в том, что без демонтажа коробки передач (КПП) здесь не обойтись. А чтобы снять КПП, образно говоря, нужно разобрать еще «половину» автомобиля. Далее обо всем по порядку.

Работы по замене выжимного ВАЗ 2110, то есть разборке автомобиля для того, чтобы добраться до подшипника сцепления, следует начинать с установки автомобиля на яму или к подъемнику. После этого демонтируем, отсоединяем или отворачиваем следующие узлы и детали:



  • аккумулятор;
  • коробку воздушного фильтра с датчиком массового расхода воздуха;
  • трос сцепления;
  • верхние болты крепления КПП и гайку крепления стартера.





Далее, после отвинчивания левой и ослабления затяжки правой гаек крепления ступиц ослабляем болты крепления передних колес, автомобиль поднимаем на подъемнике. Если в распоряжении нет подъемника, следует поддомкратить автомобиль до отрыва его передних колес от поверхности. Для их отрыва нужно, уделив особое внимание безопасности, поочередно под каждую сторону кузова авто установить опоры.

Снимаем колеса. Затем по очереди: грязезащитный фартук (защиту двигателя), на реактивной тяге привода переключения передач ослабляем крепление (перед ослаблением хомута полезным будет наметить старое место установки с целью облегчить регулировку рычага переключения скоростей при сборке), КПП освобождаем от тяги привода переключения передач и реактивной тяги, после отвинчивания оставшейся гайки демонтируем стартер, снимаем левый рычаг подвески с растяжкой и шаровой опорой. Для этого потребуется открутить стабилизатор поперечной устойчивости от рычага, шаровую опору и все соединительные крепления рычага.

Крышка картера сцепления снимается после отвинчивания крепящих ее трех болтов, сливаем масло из КПП, отсоединяем клемму от датчика скорости и провода выключателя света заднего хода, демонтируем левый привод (для обеспечения неподвижности сателлитов в КПП вместо привода можно вставить деревянную заглушку, отрезок резинового шланга или просто журнал, свернутый трубкой по диаметру отверстия). Правый привод допускается не демонтировать, в этом случае достаточно будет лишь ослабить гайку на его ступице, но сняв привод, работать будет значительно удобнее.



Далее необходимо вывесить двигатель (установить под него опору), что позволит избежать перекоса силового агрегата и обрыва шлангов печки после снятия КПП. Затем отворачиваем гайки крепления опор(ы), расположенных(ой) на КПП, отвинчиваем болты и гайку, крепящие картер сцепления к блоку цилиндров и кронштейн к КПП. Осталось отвести КПП от двигателя и снять ее. Установленная под двигателем опора остается до установки КПП на место и затягивания гаек на опорах(е).

Переходим к замене выжимного подшипника ВАЗ 2110. Для этого:

  1. Отжимаем его фиксатор.
  2. Снимаем выжимной подшипник в сборе с вала, а затем с держателя.
  3. Снимаем сам подшипник с муфты.

Перед заменой старого подшипника проверяем свободное вращение и отсутствие заеданий нового выжимного. Выступающая его сторона при установке обращается к муфте. Подшипник закрепляется держателем и устанавливается на вал, где фиксируется пружинной скобкой. При замене выжимного рекомендуется провести ревизию корзины и ведомого диска сцепления. Работы по установке КПП производятся в обратном порядке.



После сборки всех узлов и агрегатов необходимо проверить и при необходимости отрегулировать работу сцепления ВАЗ 2110. Выполняя замену без помощника, если есть все необходимые инструменты, работа не отнимет более 5 часов. Если замена будет происходить на СТО – цена вопроса по времени будет и того меньше.

Диск сцепления на ваз 2110: меняем своими руками

Сцепление ваз 2110

Сцепление автомобиля, и в частности ваз 2110 является одним из важных элементов трансмиссии. Предназначение его состоит в кратковременном отключения мотора от трансмиссии.
Затем плавного соединения их при включении передач, и предохранения других элементов (деталей) трансмиссии от перегрузок, а так же гашения колебаний. Располагается сцепление авто между коробкой передач и двигателем.
Замена диска сцепления ваз 2110 а так же ремонт производится при возникновении следующих неисправностей:  появление специфических звуков при движении автомобиля, появление проблем с переключением передач, пропадает сцепление при обгоне и некоторые другие.  Обращение в автосервис потребует наличия у владельца авто кругленькой суммы денег, поэтому многие стремятся произвести ремонт и замену своими руками.
Наша статья вам в этом поможет.

Совет: Если вдруг в пути у вас возникли (возникают) характерные звуки при выключении сцепления, вы можете вставить рожковый ключ между поводом тросика и вилкой сцепления. Такая временная мера позволит вам без проблем добраться до гаража.
В девяноста процентах случаев, ремонт сцепления потребует от вас снятия коробки передач.

Устройство основных элементов

Существуют, в зависимости от устройства, следующие типы сцеплений: гидравлическое, фрикционное, электромагнитное. К тому же бывают однодисковые и двух дисковые агрегаты.
Наша инструкция рассматривает фрикционное однодисковое сухое, именно такое применяется на ваз 2110:

  • Фрикционное — передает вращающий момент при помощи сил трения.
  • Устройство однодискового сцепления — оно состоит из маховика, ведомого и нажимного дисков, особой диафрагменной пружины, выжимного подшипника вместе с муфтой,  специальной вилки.
  •  Все эти конструктивные элементы располагаются в картере
  •  Картер крепиться болтами непосредственно  к двигателю
Маховик
  • Маховик располагается на коленчатом валу
  • Маховик работает в качестве ведущего диска агрегата сцепления

Маховик ваз 2110

Корзина
  • Нажимной диск служит, чтобы придавливать ведомый диск к поверхности маховика и освобождать его при необходимости
  •  Он соединяется с корпусом (с кожухом) при помощи тангенциальных пружин
  •  Эти тангенциальные пружины служат в качестве возвратных пружин, в процессе включении сцепления(см. Ремонт сцепления ваз 2110 — делаем сами).
  • На нажимной диск давит диафрагменная пружина, которая обеспечивает усилие сжатия для лучшей передачи крутящего момента
  •  Эта диафрагменная пружина своим наружным диаметром упирается в края нажимного диска
  •  При этом внутренний диаметр этой пружины состоит из упругих стальных лепестков, на кончики которых воздействует нажимной подшипник
  •  Диафрагменная пружина прочно закреплена в корпусе
  •  В качестве крепления применяются опорные кольца либо распорные болты
  • Диафрагменная пружина, корпус и нажимной диск составляют единый конструктивный элемент (блок), за которым прочно закрепилось название корзина сцепления
  • Она плотно прижимается болтами к маховику

Корзина ваз 2110

Ведомый диск
  • На ваз 2110 диск сцепления (ведомый) расположен между маховиком и  так называемым нажимным диском
  •  Сама ступица ведомого диска соединена при помощи шлицев с валом коробки передач и может передвигаться (скользить) по ним
  • Чтобы обеспечить плавность работы сцепления, в самой ступице ведомого диска установлены демпферные пружины, которые предназначены для гашения крутящих колебаний

Ведомый диск ваз 2110

  • С двух сторон на ведомом диске располагаются фрикционные накладки
  •  Они состоят из стеклянных волокон,  латунной и медной проволоки, которые запрессовываются в смесь из каучука и смолы
  • Стоит отметить, что нам  ваз 21102 диск сцепления точно такой же
Выжимной подшипник
  • Подшипник выключения сцепления (он же -выжимной подшипник) служит передаточным устройством от сцепления к приводу (на фото внизу он уже снят с муфты)
  •  Он находится на оси вращения агрегата сцепления и воздействует непосредственно на лепестки его диафрагменной пружины

Выжимной подшипник, муфта и прижимное пружинное кольцо (с лева на право)

  •  Подшипник крепится на муфте выключения
Вилка
  •  Передвижение муфты с подшипником осуществляет вилка сцепления

Вилка ваз2110, А — рычаг вилки, В — лапки, которые давят на выжимной подшипник

Привод
  • Однодисковое сцепление находится в постоянном включении
  •  Его работу обеспечивает привод
  • Когда мы нажимаем на педаль выключения сцепления, привод  перемещает вилку, которая воздействует непосредственно на выжимной подшипник.
  • Подшипник прижимает лепестки пружины нажимного диска
  •  Они (лепестки) прогибаются в направлении маховика, в это время наружный край ее (пружины) отходит от поверхности нажимного диска и освобождает его
  • Тангенциальные пружины при этом отжимают нажимной диск
  • Прекращая при этом передачу вращающего момента идущего от двигателя к КПП (коробке переключения передач)
  • Когда отпускаем педаль — диафрагменная пружина тут же снова прижимает нажимной к ведомому
  • Через ведомый диск осуществляется контакт с маховиком
  • Вращающий момент передается от мотора к КПП при помощи силы трения
Инструменты
  • Стандартный набор ключей либо головок
  • Специальная оправка, чтобы выставить по центру ведомый диск

Последовательность снятия

Чтобы добраться до сцепления ваз 2110, необходимо снять коробку передач:

  • Поскольку наша цель снятия коробки — это ремонт сцепления, то нет необходимости сливать трансмиссионное масло из нее и доставать привод
  •  Прежде чем приступать к  снятию деталей сцепления, вам также понадобится демонтировать аккумулятор, и воздушный фильтр совместно с ДМРВ

 Дальнейшая последовательность действий такая:

  • В первую очередь снимаем стартер
  • Откручиваем верхние болты, которые крепят коробку к двигателю
  • Отключаем фишку датчика скорости, затем отсоединяем крепление жгута проводов
  • Автомобиль поднимаем, а затем ослабляем гайку привода с правой стороны (она должна остаться слегка наживленной)
  • Гайка расположенная слева снимается полностью
  • Откручиваем шаровую опору и рычаг подвески
  • Затем откручиваем два болта, крепящих рычаг подвески, затем сам рычаг подвески
  • Снимаем  защиту двигателя снизу, а также снимаем фишку с датчика выключателя заднего хода
  • Необходимо отсоединить реактивную тягу от КПП, открутить и снять нижнюю крышку корпуса сцепления
  • Необходимо так же  ослабить гайку стяжного хомута кулисной тяги, расположенного на приводе управления КПП и выполнить отсоединение привода
  •  При установке КПП обратно важно отрегулировать кулису (не забыть)
  • Необходимо открутить нижний болт с гайкой, которые крепят коробку к двигателю, под двигатель обязательно поставить домкрат. Сделать это надо осторожно, чтобы не помять поддон
  • Откручиваем КПП от подушки
  • При помощи домкрата, спускаем двигатель и снимаем КПП

После снятия коробки вы сможете определить причину неисправности. Как правило необходима замена диска сцепления на ваз 2110, но существуют и другие варианты — такие как износ корзины сцепления, либо выход из строя подшипника.

Последовательность ремонта

Ремонт производите при первых признаках неисправности. Иначе цена вопроса для вас может вырасти от замены всего лишь промежуточного диска до замены маховика и корзины.
Собственно заменить диск сцепления ваз 2110 совсем не трудно, выполняйте такие действия:

  • Откручиваем болты, крепящие корзину, при помощи головки либо накидного ключа на 8

Откручиваем корзину при помощи головки на 8 с трещоткой

Внимание: Корзину откручивайте равномерно, выкручивайте каждый ее болт на оборот, затем переходите к следующему. Действуйте так, пока полностью не открутите корзину.

  • Снимаем корзину с диском сцепления
  • Проверяем целостность пружин корзины
  • Если пружины, особенно диафрагменная повреждены (болтается либо отломился лепесток) меняем корзину
  • Проверяем целостность накладок ведомого диска и состояние его шлицев, если шлицы разбиты, либо накладки стерты до заклепок – диск меняем
  • Проверяем так же состояние выжимного подшипника, при необходимости заменяем
  • Затем устанавливаем диск сцепления и корзину обратно

Важно: Обратите особое внимание, чтобы промежуточный диск своей выступающей частью смотрел в сторону корзины (а плоская часть соответственно обращена в сторону мотора)

  •  Вставьте оправку через корзину в ведомый диск
  • Делаем это, чтобы ведомый диск расположился по центру маховика
  •  Если он сместится, то вы уже не сможете поставить КПП на место

Вставляем оправку через корзину в ведомый диск

  • Вставляем оправку в коленчатый вал
  •  Закручиваем болты крепления корзины в этом положении, и тем же способом — по одному обороту на каждый болт
  • Вынимаем оправку
  • Теперь необходимо смазать первичный вал коробки и установить на него выжимной подшипник
  • После завершения ремонтных работ, нужно произвести сборку. В нашем случае под сборкой подразумевается обратная установка коробки.

Вот так выполняется на ваз 2110 замена диска сцепления. Обязательно посмотрите обучающее видео по этой теме.

Признаки неисправности выжимного подшипника сцепления. Подшипник выключения сцепления

Ну, опять свистнул. Такие слова, сказанные с грустью, часто можно услышать от владельцев «десятки». Произнося их, имеют в виду выжимной подшипник сцепления ВАЗ 2110. Следует отметить, что практически все автомобили других марок, в конструкцию сцепления которых входит выжимной подшипник, также не застрахованы от подобного недуга.

Назначение, конструкция и типичные неисправности подшипников сцепления

Нельзя сказать, что это «слабое звено» сцепления ВАЗ 2110, тем не менее, эта беда с завидным постоянством способна напоминать, и напоминает, о себе.Ну и «свистнуло», даже если и «свистит» дальше, на скорость это не влияет. Иногда так думают автовладельцы. На данный момент.

Выжимной подшипник, а точнее его сцепление, предназначен для непосредственного воздействия на диафрагменную (лепестковую) пружину корзины сцепления, в результате чего происходит отсоединение ведомого диска от маховика и прижимного диска корзины. Можно сказать, что это последнее звено для выключения сцепления.

Неисправность выжимного подшипника чревата более серьезным и неоправданным по его стоимости ремонтом, при котором замены одного подшипника уже недостаточно.Это может быть повреждение вилки сцепления, направляющей втулки или поломка (изгиб, излом) лепестков диафрагменной пружины корзины сцепления. Скупой платит дважды, а ленивый в данном случае, наверное, трижды.

Конечно, шум или шелест выключения сцепления не является прямой командой на его замену с невозможностью продолжения движения автомобиля, но затягивать с ремонтом не стоит. Необходимость замены подшипника проявляется в виде характерного звука (свист, писк, визг — кому как нравится).Иногда может возникать после запуска двигателя, когда все узлы и агрегаты автомобиля еще «холодные», и исчезать при прогреве, или постоянно напоминать о себе во время работы силового агрегата при выключенном сцеплении автомобиля.

В другом, более серьезном случае, при выходе из строя выжимной подшипник может «застучать» о диафрагменную пружину, что может вызвать быстрое образование истощения на лепестках корзины сцепления. В этом случае счет будет идти на километры и чем раньше заменить подшипник, тем лучше и безопаснее.Его нельзя отремонтировать, только заменив на новый. К счастью, цена подшипника невысока.

Замена выжимного подшипника

Сложность замены подшипника заключается в том, что здесь без демонтажа коробки передач (КПП) не обойтись. А чтобы снять КПП, образно говоря, нужно разобрать еще одну «половину» автомобиля. Далее обо всем по порядку.

Работы по замене выжимного ВАЗ 2110, то есть разборке автомобиля, чтобы добраться до подшипника сцепления, следует начинать с установки автомобиля на яму или на подъемник.После этого демонтируем, отсоединяем или отключаем следующие узлы и детали:

  • батарея;
  • Короб воздушного фильтра с датчиком массового расхода воздуха;
  • трос сцепления
  • ;
  • болты верхнего крепления коробки передач и гайка крепления стартера.

Далее, открутив левую и ослабив затяжку правых гаек крепления ступиц, ослабляем болты передних колес, поднимаем автомобиль на подъемнике. Если подъемник недоступен, поддомкратьте автомобиль, пока его передние колеса не оторвутся от поверхности.Для их отсоединения необходимо, уделяя особое внимание безопасности, установить опоры поочередно под каждую сторону кузова автомобиля.

Снимаем колеса. Затем по очереди: грязезащитный фартук (защита двигателя), ослабляем крепление на реактивной тяге привода переключения передач (перед ослаблением хомута полезно будет наметить старое место установки, чтобы облегчить регулировку рычаг КПП при сборке), освобождаем коробку передач от привода КПП и реактивной тяги, открутив оставшуюся гайку, демонтируем стартер, снимаем левый рычаг подвески с удлинителем и шаровой опорой.Для этого потребуется открутить стабилизатор поперечной устойчивости от рычага, шаровую опору и все соединительные крепления рычага.

Крышка картера сцепления снимается после откручивания трех болтов, которые ее крепят, сливают масло из коробки передач, отсоединяют клемму от датчика скорости и провода выключателя света заднего хода, демонтируют левый привод (для обеспечения неподвижности сателлитов в редуктор, вместо привода можно вставить деревянную заглушку, кусок резинового шланга или просто магазин, свернутый трубкой по диаметру отверстия). Правый руль допускается не разбирать, в этом случае достаточно будет просто ослабить гайку на его ступице, но сняв привод, работать будет гораздо удобнее.

Далее необходимо вывесить двигатель (установить под него опору), что позволит избежать перекоса силового агрегата и разрыва шлангов печки после снятия коробки передач. Затем откручиваем гайки крепления опоры(-ок), расположенной(-и) на коробке передач, откручиваем болты и гайку крепления картера сцепления к блоку цилиндров и кронштейна к коробке передач.Осталось отвести коробку передач от двигателя и снять ее. Опора, установленная под двигателем, остается до тех пор, пока коробка передач не будет установлена ​​на место и не будут затянуты гайки на опорах (е).

Приступаем к замене выжимного подшипника ВАЗ 2110. Для этого:

  1. Выдавливаем его фиксатор.
  2. Снимите узел выжимного подшипника с вала, а затем с держателя.
  3. Снимаем сам подшипник с муфты.

Перед заменой старого подшипника проверьте свободный ход и отсутствие заклинивания нового выжимного. Его выступающая сторона при установке превращается в муфту. Подшипник закрепляется обоймой и устанавливается на вал, где фиксируется пружинной скобой. При замене выключения сцепления рекомендуется ревизия корзины и диска сцепления. Работы по установке редуктора выполняются в обратной последовательности.

После сборки всех узлов и агрегатов необходимо проверить и при необходимости отрегулировать работу сцепления ВАЗ 2110.Выполнение замены без помощника, при наличии всех необходимых инструментов, работа не займет более 5 часов. Если замена происходит на СТО, цена вопроса в срок будет еще меньше.

Добрый день всем. Опишу свою историю связанную с заменой сцепления, а точнее чем она «закончилась» и как бюджетно и успешно разрешилась.

Около полугода назад заметил, что машина (у меня ВАЗ 2110, но если у вас ВАЗ 2114, то особой разницы нет) стала вести себя немного странно.В один прекрасный день она отлично потянула, но случилось так, что ничего. Причем обороты стабильно растут, а динамики нет. Ездил с такими симптомами около четырех месяцев. Следующим этапом неисправности стало то, что первая и вторая передачи стали включаться с усилием, а задняя вообще с треском и подобными звуками. Подобрав педаль почти к панели, переключение пришло в норму, а тяги естественно так и не появилось. В таких случаях говорят — сцепление пробуксовывает.Двигатель ревет с оборотами, но не двигается. Было решено ремонтировать.

Обзвонили несколько СТО и выяснили, что цена замены сцепления высока (около 3500 руб). Решил, что это не для меня и стал искать подходящую дырку для замены сцепления своими руками. Можно, конечно, сделать это и на домкрате, но я с таким ремонтом не сталкивался и не хотел усложнять работу. Нашел яму (спасибо другу). Выбрали день и приступили к замене.Сразу скажу, что фотографии получились не очень, но я постараюсь описать все засады и тонкости, с которыми вам, возможно, придется столкнуться.

Замена сцепления ваз 2110 2114

Первым делом загнали на яму и сняли защиту двигателя. Здесь не должно быть проблем. Все болты откручивались с треском. Масло можно слить, чтобы уменьшить вес коробки. Диск вытаскивать из него не будем, так что сливать не надо.

Ослабьте крепления переднего колеса.Расконтрите обе гайки ступицы и отверните. Старые лучше не ставить. Купить новые. Стоят около 70 рублей.

Поднимите автомобиль и подложите под него блоки или опоры. Снимите оба передних колеса.

ЗАПРЕЩАЕТСЯ выполнять работы на домкрате без надежной страховки.

Снимите трос сцепления со штекера и открутите его от кронштейна, который находится на коробке. Вам понадобится два ключа на 17. Для удобства аккумулятор лучше вынуть.

Отсоедините разъем датчика скорости.

Снимите корпус воздушного фильтра, предварительно отсоединив фишку от датчика массового расхода воздуха.

Снимите болт крепления модуля зажигания к коробке передач и еще один болт рядом. Он один из тех, что соединяют коробку передач с двигателем.

Открутить гайку на стартере, удерживающую плюсовой провод. Отсоедините клемму от тягового реле.

Открутить верхний и нижний болты крепления стартера, затем снять его.

Для профилактики можно обработать бендикс небольшим количеством литола и аналогичной смазкой.

Вверху есть еще один болт, который держит коробку передач. Он находится в районе термостата. Его закрывают топливные трубки.

Это завершает работу наверху.

Спускаемся в яму.

Многие пишут, что надо убрать «сабли», но мы пошли другим путем.Открутили шаровую от ступицы и болт, который соединяет рычаг и стабилизатор. Тогда они просто отогнули рычаг вниз. Этот способ подходит, если яма позволяет и полностью доставать коробку передач вы не собираетесь.

Берем левую ступицу и вынимаем привод.

Откручиваем защитный щиток маховика. Есть три болта. Не знаю почему, но для меня они были другими. Два открутил головкой на 10 а третий на восьмерку.Я так и не понял.))) Может кто подскажет почему так?

Затем отсоедините тягу переключения, ослабив один болт. Рекомендуется заранее отметить положение тяги, чтобы потом было легче регулировать скорости. Я последовал этому совету, но при последующей настройке почему-то не получилось. Это такая дополнительная информация)))

Теперь ослабьте один болт крепления коробки передач, который находится под стартером (его уже сняли), но не до конца.

И еще один болт находится в районе правого привода. При разборке мы этого не заметили и долго пытались понять, почему не выходит коробка. Оторвите и этот болт, но не выкручивайте его полностью. Для этого требовался хороший удлинитель и надежная головка.

Теперь нужно взять домкрат и поставить его под двигатель. Когда начнем откручивать подушки, мотор останется только на одной и может упасть, порвав шланги отопления. Поместите небольшую доску между домкратом и двигателем, чтобы не повредить картер. Ее необходимо установить ближе к КПП. Под ящик тоже лучше подложить блок, на всякий случай.

Когда двигатель будет надежно закреплен, снимите подушки.

Сначала снимите заднюю опору. Его можно просто открутить от корпуса. Он держится на двух шпильках, но этот способ подойдет, если вы уверены, что гайки легко открутятся и не сорвутся. Мы не экспериментировали, сделали так: На самой подушке есть болтик, смотрит в сторону салона.Его необходимо ослабить и немного открутить. Затем отсоедините кронштейн подушки от коробки передач и отведите его в сторону как можно дальше. Может это и не так, но так шпильки остались целы, и мы счастливы)))

Теперь откручиваем левую подушку коробки. Есть две гайки, одна сверху и одна снизу. Крепление похоже на резьбовую шпильку с двух сторон. К сожалению, я не сделал снимок.

Теперь вам вдвоем нужно отодвинуть ящик от двигателя и опустить его на изогнутый рычаг. Делайте это аккуратно, не повредив трубы и проводку. Коробка тяжелая, около 30 кг, если не ошибаюсь. Нам хватило))).

При перемещении КПП следите, чтобы его направляющие не выпадали. Они расположены в нижних монтажных отверстиях коробки передач. Они похожи на трубочки.

Ящик отодвинется примерно на 10-15 см. Этого достаточно для замены корзины и диска сцепления, подшипника и вилки.

Когда мы отодвинули коробку, то увидели, что внутрь упали три лепестка корзины.Сразу стало ясно, что он под замену.

Начнем снимать корзину. Он прикручен к маховику шестью болтами на 8. Открутили мы их с большим усилием. Пришлось использовать рычаг. Перед откручиванием зафиксируйте маховик от проворачивания. Для этого потребуется отвертка или что-то подобное.

Открутив корзину и вынув диск, решили поменять оба.

Установка

При установке корзины и диска сцепления необходимо использовать имитатор первичного вала.Это нужно для того, чтобы детали стояли ровно. Такую центровку можно купить в магазине за 100 рублей. Тоже получится от «копейки».

При установке коробки важно попасть в отверстие двигателя шпилькой, которая на ней стоит. Он расположен в районе правого руля. Когда мы устанавливали КПП, то не учли этот факт и долго мучились с поворотом КПП.

При сцеплении коробки с двигателем затянуть болты крепления, но не до конца.Их нужно растянуть, когда коробка сядет на подушки, чтобы не было смещения.

На дальнейших этапах сборки проблем быть не должно.

Не забудьте законтрить ступичную гайку, отрегулировать педаль сцепления и коромысло.

Надеюсь кому-то поможет этот материал при замене КПП. Разницы в ремонте автомобилей ВАЗ 2110 или 2114 практически нет. Они все лады)). Честно говоря, думал сцепление поменять будет сложнее, но главное завести, а деваться некуда).Если есть возможность, попробуйте отремонтировать свой автомобиль самостоятельно. Это и экономия денег, и приобретение опыта. Всем удачи.

Сцепление действует как связующее звено между коробкой передач и двигателем автомобиля. Этот элемент двигателя внутреннего сгорания принимает на себя «ударные» нагрузки и все нагрузки, возникающие при передаче крутящего момента от двигателя к коробке передач. Поэтому сцепление условно можно отнести к расходным материалам, так как оно часто изнашивается и требует немедленной замены. Повлиять на износ сцепления невозможно, ну разве что удастся переключать передачи без его участия, хотя в этом случае это не останется незамеченным по отношению к другим частям двигателя.

Замена сцепления необходима в следующих случаях:

  • Если сцепление начинает «вести», то есть при снижении мощности двигателя.
  • Если сцепление включено не полностью, то есть «буксует».
  • Если при включении слышны посторонние звуки — щелчки, рывки и т.п.
  • При несанкционированном выключении сцепления.
  • При вибрации при нажатии на педаль сцепления.

В этой статье я расскажу как заменить сцепление ВАЗ 2110 в домашних условиях без снятия коробки и слива масла.

Для работы вам потребуется:

  1. Домкрат;
  2. Смотровая яма или подъемник;
  3. Набор торцевых и рожковых ключей: «19», «17»;
  4. Крепление или ламповый усилитель.

Замена сцепления ВАЗ 2110 пошаговая инструкция

1. «Срываем» болты левого колеса, затем домкратим переднюю часть автомобиля и ставим на «козлы».

2. Снимите колесо и открутите два нижних болта крепления.

Замена сцепления ВАЗ 2110 своими руками видео:

&nbsp

Сцепление ВАЗ достаточно надежный механизм и проверено почти 50 лет на наших дорогах.Инженеры Fiat приложили немало усилий для доводки конструкции, но они и предположить не могли, что практически такой же механизм будет успешно использоваться почти полвека спустя на переднеприводном автомобиле.

Диагностика сцепления на ВАЗ-2110

ВАЗ-2110 получил механизм от восьмерки и девятки практически без изменений, только подкорректировали прижимную силу, которая соответствует крутящему моменту двигателя.

Схема сцепления.

Тем не менее, у каждого сцепления есть свой срок. Ресурс агрегата сильно зависит от стиля вождения и условий эксплуатации. И к тому же от производителя комплекта. Кстати, менять узел сцепления из-за вышедшего из строя ведомого диска или выжимного подшипника вовсе не обязательно, это дорого.

А вот замена любого элемента механизма, а также всего сцепления в целом обойдется на СТО не менее 3-5 тысяч рублей , не считая стоимости материалов.Поэтому имеет смысл сделать ремонт самостоятельно. Это не самая простая операция, но вполне доступная даже для начинающего водителя.

Комплект сцепления: корзина, диск, подшипник и оправка.

Признаки неисправности

Перед снятием сцепления на ВАЗ-2110 необходимо узнать его состояние по признакам:

  1. Сцепление проскальзывает. Отсюда следует, что при изменении оборотов двигателя часть крутящего момента теряется при пробуксовке муфты ведомого диска — обороты увеличиваются, а тяги нет. Вариантов может быть несколько — либо износились фрикционные накладки ведомого диска, либо нарушен свободный ход педали сцепления. Замена диска нужна в первом случае.
  2. Муфта ведущая. Сцепление не выключается при полностью выжатой педали. То есть часть крутящего момента все равно передается на КПП, ведущий и ведомый диски не размыкаются. В этом случае поможет либо регулировка того же свободного хода педали, либо замена выжимного подшипника, корзины сцепления, если регулировка не дала результатов.
  3. Сцепление вибрирует. Наблюдаем вибрации в районе коробки передач на определенных скоростях или постоянно. В этом случае сцепление нужно заменить, скорее всего корзина вышла из строя.
  4. Муфта шумная. Повышенный шум при нажатии на педаль, посторонние звуки при переключении передач. Скорее всего, вышел из строя либо весь узел сцепления, либо корзина, либо выжимной подшипник. Комплект нужно заменить.

При появлении одного из этих симптомов и, убедившись, что регулировка не дает результатов, приступаем к разборке сцепления своими руками, чтобы не беспокоить специалистов, время и труд которых обойдется нам в кругленькую сумму . Мы сами можем заменить сцепление в сборе за час, максимум два.

Замена сцепления на ВАЗ-2110 без снятия коробки передач

Как правило, сцепление десятки, как и других переднеприводных автомобилей ВАЗ, осуществляется без снятия коробки передач.

Полный демонтаж коробки передач необходим в тех случаях, когда у нас возникают проблемы с переключением передач или с коробкой передач. Разбирая коробку полностью, работа увеличивается почти вдвое, приходится сливать масло, снимать полуоси и проводить массу других работ.Поэтому, если нас не волнует блокпост, мы его не снимем.

Условия

Менять сцепление удобнее всего на подъемнике, смотровой яме или на эстакаде. Можно справиться и в полевых условиях, но это, конечно, неудобно и долго.

Для работы нам понадобится стандартный набор инструментов, домкрат, несколько деревянных проставок и оправка, без которой не получится установить ведомый диск. Эта оправка повторяет форму входного вала коробки передач и центрирует диск относительно маховика.

Алгоритм точной замены

Работы выполняем в следующей последовательности:

  1. Отсоедините минусовую клемму аккумулятора, снимите колодку проводов с датчика массового расхода воздуха.

    Снимаем «минус» аккумулятора и разъем с ДМРВ.

  2. Снимите узел воздушного фильтра.
  3. Откручиваем болт крепления кронштейна модуля зажигания, откручиваем верхний болт крепления стартера.

    Открутить верхний болт стартера.

  4. Снимаем трос сцепления с вилкой — откручиваем два болта, откручиваем тросик спидометра и снимаем колодку с датчика скорости.
  5. Откручиваем левый болт крепления коробки передач и только после него — правый.
  6. Отвинтить гайку стартера.

    Откручиваем болт 1 крепления стартера.

  7. Снимите левое переднее колесо и поддомкратьте автомобиль.
  8. Снимите защиту двигателя.
  9. Откручиваем растяжку, два болта шаровой опоры и нижнего рычага. Снимаем все это с автомобиля.

    Снимаем растяжку вместе с рычагом.

  10. Отсоедините разъем фонарей заднего хода на коробке передач.
  11. Откручиваем нижнюю гайку крепления коробки передач возле правого ШРУСа.
  12. Откручиваем два болта крепления водометной тяги (треугольная пластина).

    Откручиваем болты реактивной тяги.

  13. Отмечаем расположение механизма привода управления коробкой передач.
  14. Ослабляем гайку на хомуте и вынимаем тягу управления из коробки.

    Снимаем тягу привода управления.

  15. Подставляем упор под поддон двигателя и откручиваем две гайки крепления задней опоры.

    Подставляем колодку, чтобы двигатель не отрывал шланги отопителя салона.

  16. Осторожно отсоедините картер коробки передач от блока цилиндров. Желательно отвести его на максимальное расстояние и поставить на подставку, хотя коробка все равно будет висеть на приводах.

    Забираем коробку и ставим на пол.

  17. Получаем полный доступ к механизму сцепления.

Меняем подшипник (1) однозначно, износились пружины (2) и накладки (3) — диск под замену, поверхность корзины (4) переживет еще один диск.

Особенности

Заодно проверяем состояние маховика.

Далее действуем по ситуации.Если требуется замена всего узла сцепления, открутите корзину от маховика и установите новый комплект . …Для правильной установки ведомого диска нам понадобится оправка, о которой мы уже говорили. При установке необходимо затянуть болты крепления новой корзины, затем вставить оправку в ведомый диск и попасть в маховик. Таким образом сохраняем соосность первичного вала коробки передач и маховика.

И только после этого можно затягивать болты крепления корзины сцепления.Сборка осуществляется в обратном порядке.

Новая корзина и диск сцепления.

Всем удачи в работе и надежного сцепления!

Владельцы отечественного автомобиля ВАЗ 2110 часто сталкиваются со свистом в сцеплении , вызванным выжимным подшипником узла. Причем это проблема не только «десятки», но и других автомобилей разных производителей, конструкция сцепления которых подразумевает использование этого элемента. Поэтому замена выжимного на ВАЗ 2110 вовсе не является исключительной проблемой.Но ее нужно решить.

Выключатель сцепления

Что нужно знать

Выжимной подшипник — это не самое слабое звено в системе сцепления, но почему-то именно он вызывает проблемы и неприятности.

Сцепление

Некоторые автовладельцы привыкли к свистку и просто игнорируют его. Но долго так продолжаться не может, так как несвоевременное решение проблемы может привести к еще более сложному и дорогостоящему ремонту. Если запустить ситуацию, то простой заменой не обойтись.

Сцепление используется для воздействия на листовую пружину корзины сцепления. Его еще называют диафрагмой, так что не смущайтесь, если услышите это. Благодаря этому эффекту ведомый диск отсоединяется от маховика и нажимного диска корзины. Это выключает сцепление.

Если скребок неисправен, это может привести к разным последствиям:

  • Вилка сцепления будет повреждена;
  • Будет нарушена целостность лепестков пружины корзины сцепления;
  • Направляющие втулки деформированы.

Чтобы не платить дважды, а то и трижды, оперативно реагируйте на появление свиста в сцеплении и старайтесь оперативно принимать меры.

Является ли шум признаком необходимости замены?

Не совсем так. Если появился шум, это не значит, что нужно сразу заменить элемент. Но затягивать с ремонтом настоятельно не рекомендуется. Скажем так, это сигнал к определенным действиям, на совершение которых у вас будет некоторое время, пока последствия не станут катастрофическими.

В некоторых случаях шум возникает при запуске двигателя, сохраняется до прогрева автомобиля, после чего исчезает. В других случаях шум возвращается при каждой попытке выключить сцепление.

Худший вариант — шлифовка. Такой звук говорит о том, что элемент трется о лепестковую пружину, на лепестках образуется нарост. Если вам «повезло» столкнуться с такой ситуацией, времени нет. Замена должна производиться быстро.

Кстати ремонтировать смысла нет.Выжимной подшипник ремонту не подлежит, поэтому замена — единственное решение.

Снятие подшипника

Сломанный

Чтобы удалить это устройство, вам придется выполнить ряд последовательных шагов.

  • Поднимите автомобиль или загоните его в яму, чтобы получить доступ к днищу автомобиля.
  • Разберите коробку передач с помощью соответствующих инструментов.
  • Выпрессовать специальные фиксаторы из выжимного подшипника.
  • Снимите элемент с вала коробки передач.
  • Сожмите защелки, чтобы снять пружинный зажим.
  • После этого вам не составит труда снять поврежденный выжимной подшипник со сцепления.

Сложность процесса заключается в том, что при подготовке к снятию выжимного подшипника потребуется демонтировать несколько узлов и механизмов, таких как:

  • Аккумуляторная батарея;
  • Трос сцепления;
  • Корпус воздушного фильтра с датчиком расхода воздуха;
  • Верхние болты крепления коробки передач;
  • Гайка, отвечающая за фиксацию стартера.

Установка нового элемента

Когда вы выполнили весь комплекс демонтажных работ, можно переходить к заключительному этапу – установке нового компонента.

  1. Первое, что нужно сделать, это проверить состояние нового подшипника выключения сцепления. Почему-то многие автовладельцы забывают убедиться в том, что подшипник, пришедший на смену старому, действительно исправен. Это легко проверить. Вращая подшипник, дергайте его в разные стороны.Если заеданий при вращении нет, и люфта нет, то вы купили действительно исправный, хороший выжимной подшипник.
  2. Вставьте новую деталь во втулку. Это нужно сделать так, чтобы выступающая часть внутреннего кольца была направлена ​​в сторону муфты.
  3. После установки элемента зафиксируйте его держателями.
  4. Перед установкой нового выжимного подшипника на втулку (направляющую) не забудьте смазать ее консистентной смазкой. Слой смазки должен быть тонким, не переусердствуйте.
  5. Зафиксируйте сцепление и подшипник шплинтом.
  6. Установите коробку передач и другие демонтированные элементы на свои законные места.
  7. Весь процесс ремонта завершается регулировкой сцепления.

Самостоятельно заменить выжимной подшипник не очень сложно. Основная проблема это снятие коробки передач. Все остальные мероприятия нельзя назвать сложными. Однако от вас требуется аккуратность, последовательность и осторожность.

Не обойти вниманием самые полезные вещи, которые только можно использовать при ремонте любимого ВАЗ 2110 — мануал. Подробно описывает буквально все, что необходимо знать автовладельцу. С ним можно выполнить даже сложный ремонт, стоимость которого на специализированном СТО будет запредельной.

Подшипник выключения сцепления 2110-1601180-02 2110160118002 Для завода Lada, поставщиков, оптовиков, производителей в Китае

1. Подшипник выключения сцепления 2110-1601180-02 2110160118002 для Лада



2.Особенности:

30

км

Марка

TNF

TNF

LZ-8302

Время доставки:

30 дней

гарантия:

1 год или 50000 км

Пакет:

Нейтральный или TNF-коробка, разработанная коробка клиентов

Порт отгрузки:

Shanghai или Ningbo Port , Китай

автомобиль Модель:

Lada

Эталонная ссылка OEM:

-02

21101602

2110160118002

3.Доставка

Перед размещением контракта необходимо подробно обсудить оплату, лазерную маркировку, полиэтиленовый пакет, коробку, наклейку, коробку, маркировку коробки, поддон. После размещения заказа продукты должны быть изготовлены в соответствии с описанием. Лучшее качество по приемлемой цене — это наш сервис для всех клиентов. поскольку срок подходит, после оплаты упакованный товар будет отправлен в нужное место.



4. TNF Knowledge

Wenzhou TINAFOR Automobile Bearing Stock CO., LTD была основана в 2007 году. Она расположена на автомобильной и мотоциклетной базе промышленной зоны Ruian North. До аэропорта и железнодорожного вокзала всего полчаса. Его основной продукцией являются подшипник выключения сцепления, натяжитель ремня, центральный рабочий цилиндр и вакуумные насосы. Продукция представлена ​​тысячами разновидностей, удовлетворяя потребности отечественных, европейских, американских, японских, корейских систем и т. д. В настоящее время TINAFOR сотрудничает с известными отечественными и зарубежными автомобильными компаниями в области производства, все больше расширяя свою долю на мировом рынке за счет экспорт в 58 стран и регионов.

Наш бренд TINAFOR пользуется высокой репутацией и в настоящее время является символом высокого качества. Компания имеет право на независимое управление экспортом, и ее существующие продукты были проданы в Соединенные Штаты, Россию, Турцию, Германию, Японию, Корею, Панаму, Чили, Бразилию и Иран. Ключевые продукты основных продуктов находятся на передовом внутреннем уровне, а некоторые достигли передового международного уровня. Такие, как интерфейс без гидравлического разделительного подшипника уплотнения утечки, легкий натяжитель с высоким крутящим моментом и так далее.Высокие, новые и сложные технологии, мы осмеливаемся внедрять инновации и лидировать на рынке.

1. Хорошее качество

Наши продукты находятся под сертификатом системы качества ISO/TS 16949.

Хорошее сырье и передовые технологии обеспечивают высокое качество.

2. Хорошая цена

Можно предложить прямую конкурентоспособную цену на заводе.

Возможны небольшие заказы.

3. Хорошее обслуживание

TINAFOR старается удовлетворить клиента на 100%. Требование клиента является главным приоритетом.

Оперативно реагировать на запросы клиентов в течение одного дня.

Произведите бесплатную замену, если в течение гарантийного срока возникнут какие-либо проблемы с качеством.

4. Хорошая доставка

Обеспечение своевременной доставки.

Различные типы и различные модели автомобилей могут быть удовлетворены.

Как можно недорого улучшить двигатель ВАЗ-2110

Наверное, каждый автовладелец мечтает о том, чтобы его машина всегда была быстрой, мощной и маневренной. Но это не всегда получается, особенно у ВАЗ-2110.Исправить это может только тюнинг. Под этой особенностью многие водители подразумевают установку различных спойлеров, неуклюжих обвесов и бамперов, якобы повышающих аэродинамику.



Стоит отметить, что вся процедура установки пластиковых обвесов практически не влияет на технические характеристики автомобиля. Скорее всего, это просто элемент стайлинга, влияющий только на внешний вид автомобиля. И если вы действительно хотите получить от своего железного друга максимум (в плане скорости), то лучше всего форсировать двигатель ВАЗ-2110.Этот процесс позволяет увеличить мощность двигателя на несколько десятков лошадиных сил. Но при этом нужно быть готовым к большим денежным затратам, которые может себе позволить далеко не каждый автовладелец. Поэтому в этой статье мы рассмотрим бюджетный способ тюнинга самой важной части каждого автомобиля.

С чего лучше всего начать? Карбюратор ВАЗ-2110

За счет карбюратора можно многое, в том числе увеличить мощность двигателя. Главное знать, как это сделать правильно.Кроме того, для регулировки карбюратора не нужно приобретать никаких дополнительных запчастей ВАЗ-2110 и мучиться с их установкой. Но тут стоит отметить одну важную деталь: с увеличением мощности двигатель будет потреблять больше бензина в среднем на 5-10 процентов. Поэтому после регулировки не удивляйтесь повышенному расходу топлива.




Увеличение подачи воздуха в двигатель ВАЗ-2110

Это еще один способ увеличения мощности, но уже без увеличения расхода топлива.В этом случае стандартный воздушный фильтр нулевого давления лучше заменить другим вариантом – фильтром низкого давления. Такая запчасть значительно снизит сопротивление воздуха, тем самым прибавив до 7-8 процентов мощности двигателю ВАЗ-2110.

Выпускной коллектор

Мало кто знает, что эта деталь тоже существенно влияет на работу двигателя. Все выхлопные газы из цилиндров устремляются к выходу из рабочей среды через глушитель. И ничто не должно препятствовать их выходу.В случае малейшей задержки газа машина начинает слабо ехать и медленно набирать скорость. Для устранения этой проблемы необходимо заменить штатный выпускной коллектор на запчасть с меньшим сопротивлением.

Добавить комментарий

Ваш адрес email не будет опубликован.

2019 © Все права защищены. Карта сайта
