Дроссельная заслонка ваз 2110 устройство: устройство, особенности и чистка дросселя

Замена дроссельной заслонки lada 2110 (ваз 2110)

Содержание:

  • Функции
  • Устранение неисправности
  • Признаки загрязнения
  • Ремонтные работы
  • Чистка

Дроссельная заслонка является неотъемлемым элементом практически любого автомобиля. Отечественный шедевр в лице ВАЗ 2110 исключением не является.

Примечательно, но без дроссельной заслонки машине некуда, но именно она часто доставляет множество хлопот автовладельцу.

Чаще всего проблемы с дросселем проявляются в виде неправильной работы педали газа, странном поведении оборотов при разгоне или движении по дороге. Первым делом нужно проверить, все ли нормально с заслонкой.

Устройство агрегата

Функции


Если говорить простым языком без ненужной большинству автомобилистов терминологии, то дроссельная заслонка является ничем иным как педалью газа вашего автомобиля.

Нажимая или отпуская данную педаль, вы тем самым закрываете или наоборот открываете эту заслонку.

Устройство обеспечивает путь для поступления дополнительного количества воздуха. При максимальном нажатии педали газа в пол, вы на полную открываете заслонку, потому обороты двигателя увеличивается.

Расположение

Устранение неисправности


Если вы заметили, что дроссель начал плохо выполнять свои прямые обязанности, не спешите ехать на станцию технического обслуживания и отдавать свои деньги.

Проблему с заслонкой зачастую можно решить своими руками.

Чаще всего проблема с дросселем возникает из-за его загрязнения, что приводит к нарушению функциональности. Чтобы исправить ситуацию, достаточно просто почистить элемент.

Когда требуется чистка


Практика автовладельцев «десятки» показывает, что на этих автомобилях дроссель засоряется уже буквально через несколько лет после начала активной эксплуатации машины.

Самые большие «вредители» для заслонки — это частицы масла, пыли и газов, поступающих из картера двигателя.

Когда мотор работает, пыль смешивается с воздухом и маслом, образуя своего рода смесь, которая поступает в дроссельную заслонку. Со временем эта субстанция облепливает поверхности, скапливает на штоке холостого хода.

Вскоре покрывается грязью тепловой зазор, доступ через канал регулятора холостого хода существенно ухудшается. Если ничего при этом не делать, двигатель начнет некорректно работать, упадет динамика, мотор будет с опозданием откликаться на нажатие педали газа.

Признаки загрязнения


Определить проблемы с дроссельной заслонкой можно за счет характерных симптомов.

Троение мотора — это достаточно косвенный признак, поскольку так двигатель может себя вести при различных видах поломки. Но не стоит исключать проблемы с дросселем.

Ремонтные работы


Теперь к вопросу о том, как выполняется процедура чистки. Чтобы все прошло нормально и без проблем, достаточно заранее подготовить все необходимые материалы, инструменты, расположить все под рукой и приступить к работе.

Для проведения чистки дросселя вам потребуется:

  • Набор отверток;
  • Ключ на 13 миллиметров;
  • Средство для чистки дроссельной заслонки.

Специально для этих целей продаются специализированные препараты, сделанные из соответствующих компонентов. Не пожалейте денег на их покупку, поскольку средства хватит на долго. Это выгоднее, чем всякий раз менять заслонку.

Чистка спецсредством

Подготовка


Начнем с подготовительных мероприятий, которые в итоге позволят вам добраться до дросселя и не только и очистить его как следует.

  1. Снимите кожух, который установлен на силовом агрегате.
  2. Открутите пробку на расширительном бачке. Так вам удастся сбросить избыточное давление из системы охлаждения.
  3. Немного ослабьте натяжение крепежных хомутов, после чего снимите трубку принудительной вентиляции.
  4. Изучите текущее состояние воздушного патрубка, который также желательно снять, а при необходимости заменить.
  5. Если в патрубке имеются существенные следы масла, тогда можно быть на 100% уверенным, что дроссель точно забился.
  6. Проблема заключается, вероятнее всего, в канале принудительной вентиляции. Это объясняется тем, что у загрязнителей в виде газа из картера и частиц масле нет другого пути, кроме как через ветвь вентиляции.
  7. Далее вам нужно снять трубки подогрева заслонки. Для этого достаточно ослабить хомуты с помощью отвертки.
  8. На время придумайте для них заглушки из подручных средств — старые свечи зажигания, какие-то не полые резинки. Короче что угодно, что подойдет по диаметру отверстия.
  9. Снимите шланг системы вентиляции топливного бака. Чтобы сделать это, нужно сначала открутить хомут, снять трос и открутить крепежные гайки дросселя.
  10. Обязательно демонтируются разъемы с двух датчиков — холостого хода и положения дроссельной заслонки. Они находятся на ремонтируемом узле, потому проблем с поиском не возникнет.

Чистка


Ничего сложного в очистке заслонки дросселя нет. Эту процедуру легко можно выполнить своими руками, не привлекая специалистов с автосервисов и не тратя лишние деньги.

  • С помощью приобретенного средства для чистки дросселя очистите каналы и весь разобранный узел;
  • Особо тщательно промойте канал принудительной вентиляции картера двигателя, поскольку оттуда поступает наибольшее количество загрязнителей;
  • Воспользуйтесь острыми предметами, если хотите провести работу ответственно и максимально тщательно. Подойдет простая спица для вязания;
  • Снимите регулятор холостого хода. Чтобы сделать это, просто открутите пару болтов;
  • Обязательно хорошо вымойте агрегат;
  • Проверьте состояние штока. При сильном его загрязнении или наличии люфта элемент проще всего заменить. Стоит не дорого;
  • Осмотрите текущее состояние прокладки. Если прокладка повредилась, обязательно купите новую. Даже если она в удовлетворительном состоянии, советуем произвести замену, раз вы принялись за демонтаж этого узла;
  • Промыв элементы дроссельного узла, верните все его компоненты на места, действуя в обратной последовательности.

Результат очистки

Если соблюдать рекомендации, использовать специальные средства для чистки и не спешить, после процедуры промывки все проблемы с педалью газа исчезнут, двигатель вновь будет четко реагировать на ваши «команды».

Как вы видите, почистить дроссель достаточно просто. Самым сложным этапом можно назвать разве что разборку узла. И то, в уверенных руках мастера, пусть даже начинающего, все пройдет гладко и без помарок.

Важным устройством в автомобиле является дроссельная заслонка. Большинство автомобилей укомплектовано этим узлом, главная задача которого – регулирование потока горючей смеси, поступающий в двигатель внутреннего сгорания. Дроссельная заслонка на ВАЗ 2110, как и инжектор являются важными блоками, отвечающие за подачу воздуха и топлива в цилиндры мотора внутреннего сгорания.

Назначение и устройство дроссельной заслонки


Дроссельная заслонка в автомобиле ВАЗ 2110 – это целый узел, который установлен в системе воздушного тракта. На входе – патрубок от воздушного фильтра, выход подсоединен к впускному коллектору. Дроссель должна регулировать поток воздуха, который поступает в двигатель. За счет этого осуществляется регулирование мощности мотора.

В конструкции дроссельной заслонки (ДЗ) используется привод. Он может быть механическим или электронным. Положение дросселя напрямую зависит от положения педали газа.

Важным элементом в составе ДЗ является датчик дроссельной заслонки. На ВАЗ 2110 он выполнен в виде потенциометра, который выдает сигнал. Он изменяется в зависимости от угла положения дросселя. Этот сигнал поступает в электронную систему двигателя. Электронный блок управления дозирует поступающее топливо.

Во время эксплуатации узел дроссельной заслонки загрязняется. Со стороны коллектора могут оседать продукты сгорания топлива, а с другой стороны – пыль. Наличие загрязнения в дроссельной заслонке ВАЗ 2110 влияет на стабильную работу двигателя.

Основные признаки наличия загрязнения в блоке дроссельной заслонки:

  • слабая динамика разгона автомобиля;
  • нестабильная работа мотора на холостом ходу;
  • движение автомобиля происходит рывками, нет плавности хода.

Чистка ДЗ


Если появились эти признаки, то рекомендуется провести чистку дроссельной заслонки на ВАЗ 2110. Для проведения этой операции используется специальная автохимия. Чаще всего используют средство для очистки карбюраторов.

Чистка ДЗ обойдется намного дешевле, чем покупка новой дроссельной заслонки на ВАЗ 2110.

Цена нового блока в несколько раз выше.

Для проведения чистки дроссельного блока своими руками необходимо использовать следующие материалы и инструменты:

  • отвертка;
  • набор инструментов с ключами и головками;
  • новая прокладка дроссельного блока;
  • защитные перчатки;
  • средство для чистки карбюраторов;
  • ушные палочки для труднодоступных мест;
  • старая зубная щетка.

Порядок проведения чистки дроссельной заслонки на ВАЗ 2110:

1. Поднимаем капот автомобиля. Снимаем клемы с аккумулятора. Достаточно скинуть минусовую клему. Для этого используем ключ на 10. 2. Демонтируем ресивер. Ослабляем хомуты на 5-ти патрубках. Снимаем патрубки. Четыре патрубка видны сверху, пятый расположен под узлом заслонки дросселя. 3. Отсоединяем разъемы от датчика на дроссельной заслонке, регулятора холостого хода (РХХ). 4. Тросик управления дросселем отсоединяем. 5. Откручиваем ключом блок дросселя от ресивера.

6. Отверткой накрест откручиваем регулятор холостого хода. Удаляем РХХ из дроссельного блока. 7. Используя средство для очистки, старую щетку для чистки зубов и ушные палочки, проводим чистку дроссельного блока. Особо внимание уделяем каналам и местам посадки РХХ. Удаляем нагар и копать. Перед использованием специального средства для чистки карбюраторов, можно узел промыть простым бензином. 8. Рекомендуется нанести смазку на шток регулятора холостого хода. Для этого используем силиконовую смазку, которая поможет продлить срок службы РХХ и дроссельного блока в целом. 9. Собираем дроссельный узел. Прикручиваем его к ресиверу, не забыв установить новую прокладку. Подсоединяем все патрубки и разъемы.

Важной часть дроссельной заслонки является «пятак». Некоторые автолюбители растачивают камеру узла и устанавливают увеличенный в диаметре «пятак». Этим можно добиться более обогащенную горючую смесь. Мощность мотора увеличивается. Операцию по тюнингу двигателя лучше поручить специалисту по моторам. Самостоятельно, без хорошей подготовки, проводить такую операцию не следует.

Другой причиной нестабильного поведения двигателя внутреннего сгорания может быть неисправный датчик дроссельной заслонки. На ВАЗ 2110 замену датчика можно провести своими руками. Его цена невысока. Рекомендуется использовать бесконтактный датчик. Его стоимость немного выше, но служить датчик будет существенно дольше.

Провести диагностику датчика можно самостоятельно. Для этого необходим тестер. Рассмотрим пошагово:

  1. Необходимо включить зажигание. Проводим замер напряжения между контактом потенциометра и «минусом». Правильное значение на вольтметре 0,7 Вольт.
  2. Поворачиваем сектор из пластика до предела, тем самым открываем заслонку полностью. Вольтметр должен показывать 4 Вольта.
  3. Зажигание должно быть выключено, отсоединяем разъем от датчика и измеряем сопротивление потенциометра датчика ДЗ.
  4. Плавно поворачиваем сектор, наблюдаем за показаниями тестера. Если датчик исправный, то стрелка будет двигаться без рывков и плавно. Если этого нет, то следует поменять датчик дроссельной заслонки.

Если чистка и замена датчика ДЗ не решили проблему плавности хода, необходимо обратиться к мотористу, возможно, необходимо провести дополнительную диагностику двигателя или выполнить регулировку регулятора холостого хода. Эту операцию проводят с использованием специальных приборов.

Инжекторная система впрыска топлива – большое преимущество автомобиля ВАЗ 2110 перед карбюраторными моделями отечественного автопрома. Она дает существенную экономию топлива, да и работа системы более стабильна, чем работа карбюратора. Однако это не отменяет обязательных мер по уходу – дроссельная заслонка ВАЗ 2110 требует особенного внимания автомобилиста.

Принцип работы дроссельной заслонки


Работа дроссельной заслонки заключается в подаче кислорода, который необходим двигателю для правильной работы. Именно с помощью этого клапана регулируется подача воздуха в двигатель при сгорании топливной смеси. Воздух в цилиндры поступает из окружающей среды при открытии клапана, предварительно проходя очистку через воздушный фильтр автомобиля. Поворот заслонки, открывающий дорогу воздуху, происходит за счет нажатия на педаль газа.

При этом на тахометре увеличивается количество оборотов. В автомобиле ВАЗ 2110 управление дроссельной заслонкой электронное, что позволяет выполнять больше полезной работы, чем при механическом типе. Дроссельная заслонка ВАЗ 2110 находится под капотом автомобиля, в центральной его части. Как правило, она расположена между впускным коллектором и воздушным фильтром, все эти устройства взаимодействуют между собой. В некоторых сборках автомобиля ВАЗ 2110 возможно расположение с пассажирской стороны автомобиля.

В работе дроссельной заслонки также берут участие несколько датчиков. Основной из них – датчик расходомера воздуха. Именно он выполняет электронный контроль подачи воздуха в двигатель. При проблемах в работе дроссельной заслонки чаще всего он является причиной сбоев. Также одной из частых причин плохой работы дроссельной заслонки в автомобиле ВАЗ 2110 является частичное или полное загрязнения клапана. Происходит это за счет несвоевременной замены воздушного фильтра и сказывается на работе двигателя – само собой, в худшую сторону.

Работа двигателя напрямую зависит от количества воздуха, который поступает с топливной смесью. Если поступление воздуха ограничено, топливной смеси его будет недостаточно для полноценного сгорания.

Чистка дроссельной заслонки – когда приступать?


Для каждого владельца ВАЗ 2110 рано или поздно наступает момент, когда необходимо самостоятельно произвести чистку дроссельной заслонки. Одним из характерных признаков ее загрязнения является нестабильная работа двигателя. На холостом ходу двигатель может работать неравномерно, в некоторых случаях и вовсе глохнуть. При попытках завести мотор могут возникать задержки.

При нормальной работе двигателя количество оборотов на тахометре в рабочем режиме должно быть 900 об/мин, значение должно быть стабильным. Плавающие на тахометре обороты, непривычные звуки из выхлопной трубы – все это тоже признаки загрязненного клапана. При движении автомобиля на большой скорости заметно увеличится расход топлива, при движении на низкой скорости возможны подергивания. В обоих случаях двигатель автомобиля будет работать в нагрузку.

Заслонка загрязняется из-за масляной пыли и различных газов. Они оседают на клапане дроссельной заслонки – увидеть их можно невооруженным глазом. Поскольку тип устройства дроссельной заслонки не сложный, потом можно сделать чистку самостоятельно, не покидая пределы гаража. Для чистки заслонки ВАЗ 2110 необходим стандартный набор инструментов, а также любое средство для чистки инжектора или карбюратора – по своим химическим свойствам все они подходят для этой задачи.

В сервисной книге автомобиля указано проводить чистку заслонки один раз на 35 000 км. Как показывает практика, данное действие лучше выполнять чаще, минимум один раз на 15 000–20 000 км. Чистка дроссельной заслонки не заберет у вас много времени, зато значительно увеличит мощность двигателя. Опытные водители постоянно следят за состоянием клапана, и даже если проблем в работе двигателя не наблюдается, удаляют отложения на поверхности заслонки.

Поверхностное вмешательство или глубокая чистка?


Чистку дроссельной заслонки можно проводить двумя способами. Первый – это поверхностное вмешательство, не требующее полного снятия всего устройства. И второй – это полная чистка, её нужно выполнять в тех случаях, когда двигатель вашего автомобиля работает плохо.

Чтобы произвести чистку первого типа, пригодится купленное заранее средство для очистки и мелкая щетка. Откройте капот, снимите гофру, она идет от корпуса воздушного фильтра к дроссельной заслонке. Вы увидите клапан – его легко узнать по совершенно круглой форме. Обработайте его химическим средством и дайте постоять несколько минут, после чего щеткой снимите грязь. Если понадобится, используйте тряпку. Повторите процедуру еще несколько раз, пока клапан заслонки не станет яркого цвета. Эти работы можно проводить один раз в 3–5 тысяч километров, благо, много времени она не занимает.

Для более детальной чистки дроссельной заслонки в автомобиле ВАЗ 2110 нужно полностью снять весь механизм инжектора. Также рекомендуется заменить прокладку и уплотнительное кольцо, которые входят в ремкомплект дроссельной заслонки, который не составит труда купить в любом автомагазине. Перед началом проведения работ по очистки снимите клеммы с аккумулятора.

Затем отсоедините все воздушные патрубки, подключенные к дроссельному узлу. После этого снимите крепления тросика газа и открутите саму дроссельную заслонку. Крепится она на двух болтах, которые вкручены в корпус двигателя. Электронные датчики отсоединять нужно осторожно, не допуская их повреждения.

После этого возьмите химическое средство и обработайте весь корпус и все канавки дроссельной заслонки. Делайте это, пока полностью не избавитесь от грязи. Также можно сделать чистку датчика расходомера воздуха. Для этого аккуратно обработайте его волоски средством для чистки и снимите грязь щеткой. Дайте всему устройству время полностью высохнуть и приступайте к обратной сборке. Не забывайте сменить прокладку и кольцо, которые расположены в гофре. Также обратите внимание, все ли воздушные патрубки целые. Возможно, некоторые требуют замены на новые. Для максимального эффекта можно также заменить воздушный фильтр.

Источники

Дроссельная заслонка ваз 2112 16 клапанов motors-avto.su

  • ДПДЗ (датчик положения дроссельной заслонки)
      Проверка ДПДЗ (видео)
  • Модернизация
  • В качестве горючего в двигателях внутреннего сгорания автомобилей ВАЗ-2109, ВАЗ-2110 и остальных моделей, выпускаемых или выпускавшихся Волжским автозаводом, используется бензин. Однако в цилиндрах он сгорает не сам по себе, а в смеси с воздухом. Дроссельная заслонка нужна для приготовления топливовоздушной смеси в необходимых пропорциях. Находится она за воздушным фильтром перед впускным коллектором.

    По большому счету дроссельная заслонка – это воздушный клапан, который регулирует количество воздуха, попадающего в двигатель. Принцип ее работы заключается в изменении сечения воздушного канала. Когда она полностью открыта, воздух беспрепятственно попадает во впускной коллектор. Для определения угла открытия предназначен датчик положения дроссельной заслонки, который связан с блоком управления двигателем. Основываясь на сигналах, которые передает датчик, блок управления подает команду увеличить количество впрыскиваемого топлива, рабочая смесь обогащается, и мотор работает на максимальных оборотах.

    Чем меньше угол открытия заслонки, тем меньше воздуха попадает в коллектор, и тем ниже обороты двигателя.

    Симптомы загрязнения

    К ним относятся такие:

    1. Двигателю становится сложно переходить с повышенных оборотов на пониженные и наоборот.
    2. Мотор глохнет на ходу с потряхиванием и с большим трудом восстанавливает нормальные обороты.
    3. Двигатель глохнет на холостых оборотах.
    4. Холодный пуск мотора затруднен. Для того, чтобы завести мотор надо долго крутить его стартером.
    5. Из выхлопной трубы будет чувствоваться запах бензина.
    6. Первые несколько минут после запуска мотор будет «троить».

    Рекомендуется чистку заслонки производить каждые 50-60 тысяч километров пробега . Также периодически следует выполнять определенные действия для профилактики.

    Причины загрязнения

    Смесь частиц пыли и масла медленно покрывает поверхность заслонки в процессе эксплуатации. Особенно это заметно в тех местах, где есть завихрения воздуха.

    Если вовремя не производить чистку, то со временем зарастет таким налетом и тепловой зазор. Также в заслонке уменьшится ход клапана, который регулирует холостой ход авто.

    Чистка заслонки

    Данную работу надо производить на заглушенном моторе. Также надо подождать пока он остынет, чтобы избежать ожогов.

    Инструменты и материалы:

    1. Набор отверток.
    2. Ключ на «13».
    3. Ветошь (можно взять палочки для чистки ушей).
    4. Прокладка.
    5. Жидкость для промывки.

    Пошаговое руководство

    1. Изначально потребуется снять защиту с двигателя.

    Декоративная защита на двигателе и места ее крепления

    Хомуты, держащие патрубки, по которым смесь подается в дроссельную заслонку

    Шланг принудительной вентиляции со следами масла в нем

    Патрубки подогрева заслонки

    Снятая с двигателя дроссельная заслонка в загрязненном состоянии

    Промывка узла с использованием жидкости для чистки карбюратора

    Чистка каналов металлической спицей

    Если потребуется, то надо заменить и прокладку. Но когда она в нормальном виде, то можно и не менять.

    После проведения данных работ заслонку стоит поставить на место в обратном разборке порядке. Далее следует запустить двигатель и проверить его работу.

    Датчик положения дроссельной заслонки

    Этот датчик является потенцимером. При воздействии на педаль газа изменяется положение заслонки и напряжение подаваемое на контролер. В закрытом состоянии напряжение составляет 0,7В, при полностью открытой 4В. В соответствии с этими данными датчик и контролирует подачу топлива.

    Если возникает неисправность датчика положения, то контролер не сможет правильно определять положение заслонки. Это вытекает в следующие неисправности:

    • во всех режимах работы двигателя обороты начинают плавать, на холостом ходу обороты будут повышенными;
    • при выключении передачи (нейтраль) во время движения, двигатель может глохнуть;
    • иногда может загораться лампочка CHECK.

    Для проверки работоспособности датчика положения, можно воспользоваться мультиметром. При включенном зажигании щупы подключаются к разъемам В и С. Изменение положения заслонки должно приводить к изменению напряжения.

    Симптомы загрязнения

    К ним относятся такие:

    1. Двигателю становится сложно переходить с повышенных оборотов на пониженные и наоборот.
    2. Мотор глохнет на ходу с потряхиванием и с большим трудом восстанавливает нормальные обороты.
    3. Двигатель глохнет на холостых оборотах.
    4. Холодный пуск мотора затруднен. Для того, чтобы завести мотор надо долго крутить его стартером.
    5. Из выхлопной трубы будет чувствоваться запах бензина.
    6. Первые несколько минут после запуска мотор будет «троить».

    Рекомендуется чистку заслонки производить каждые 50-60 тысяч километров пробега . Также периодически следует выполнять определенные действия для профилактики.

    Причины загрязнения

    Смесь частиц пыли и масла медленно покрывает поверхность заслонки в процессе эксплуатации. Особенно это заметно в тех местах, где есть завихрения воздуха.

    Если вовремя не производить чистку, то со временем зарастет таким налетом и тепловой зазор. Также в заслонке уменьшится ход клапана, который регулирует холостой ход авто.

    Чистка заслонки

    Данную работу надо производить на заглушенном моторе. Также надо подождать пока он остынет, чтобы избежать ожогов.

    Инструменты и материалы:

    1. Набор отверток.
    2. Ключ на «13».
    3. Ветошь (можно взять палочки для чистки ушей).
    4. Прокладка.
    5. Жидкость для промывки.

    Пошаговое руководство

    1. Изначально потребуется снять защиту с двигателя.
    2. Далее надо открутить пробку с расширительного бачка системы охлаждения, чтобы снизить в ней давление. Потом потребуется ослабить хомуты.
    3. Следующим шагом будет снятие шланга принудительной вентиляции воздушного патрубка. Этот элемент надо визуально осмотреть. Если в нем будет видно масло, то, скорее всего, в дроссельной заслонке забит канал принудительной вентиляции.
    4. Далее при помощи отвертки надо ослабить патрубки подогрева заслонки. Также на время проведения работы их надо заглушить, чтобы избежать попадания пыли внутрь.
    5. После этого изымается сам дроссельный узел. Выглядит он так:
    6. Теперь надо произвести непосредственную чистку заслонки. Использовать для этого надо жидкость для промывки карбюратора и ветошь. Также можно применять металлическую спицу для очистки каналов.

    Если потребуется, то надо заменить и прокладку. Но когда она в нормальном виде, то можно и не менять.

    После проведения данных работ заслонку стоит поставить на место в обратном разборке порядке. Далее следует запустить двигатель и проверить его работу.

    Типовое разнообразие

    Всем известны два типа ДПДЗ:

    1. Образец с механическим типом привода.
    2. Агрегат с электрическим типом привода.

    Датчик положения дроссельной заслонки

    Первый тип внедряется автомобильном транспорте эконом-класса. Комплектация элементов объединена в отдельном блоке, который включает в себя следующие детали:

    • корпус;
    • дроссельную заслонку;
    • датчик;
    • регулятор холостого хода.

    В качестве дополнения здесь также расположены патрубки, функциональная задача которых заключается в обеспечении работы систем улавливания паров бензина и вентиляции картера.

    Корпус заслонки входид в состав системы охлаждения. Функциональная задача регулятора холостого хода заключается в поддерживании частоты вращения коленвала в закрытом положении заслонки при запуске либо прогреве двигателя. РХХ представляет собой шаговый электродвигатель и клапан. Функциональные задачи этих деталей в регулировке подачи воздуха, поступающего к системе впуска в обход.

    В современных условиях большинство заводов-производителей укомплектовывают машины заслонками электрического типа привода. Эти элементы характеризуются собственной электронной системой управления. Таким образом, на всех скоростных диапазонах и нагрузках машины обеспечивается оптимальная величина крутящего момента. К увеличению мощности и динамики владельцы получают снижение расхода топлива и уровня токсичности выхлопных газов.

    Этот элемент включает в себя следующие механизмы:

    • Корпус.
    • Дроссельную заслонку.
    • Электродвигатель.
    • Редуктор.
    • Датчик положения дроссельной заслонки.
    • Возвратный пружинный механизм.

    Отличия электрического типа заслонки

    Основные функциональные различия:

    • Отсутствие механической связи между педалью газа и заслонкой;
    • Регулировка ХХ путем непосредственного перемещения заслонки.
    • Электронная система в силах самостоятельно повлиять на величину крутящего момента ДВС. Это возможно благодаря отсутствия жесткой связи между педалью газа и дроссельной заслонкой. Это условие сохраняется даже при нажатии водителем на акселератор.

    Подобные функциональные изменения возможны благодаря работе датчиков входного типа блока управления и исполнительного устройства. Это устройство электронной системы управления дополнительно характеризуется датчиком положения педали акселератора, выключателем положения тормоза и сцепления. Благодаря всему этому блок управления двигателя успешно реагирует на сигналы датчиков, преобразуя их на модуль заслонки в управляющие действия.

    Снятие узла

    Назначение дроссельного узла (сокращенно ДУ), чтобы регулировать подачу воздуха в цилиндры двигателя. Таким образом, управляет обогащением либо обеднением топливной смеси. Появление неисправностей ДУ вызывают неправильную работу (перебои) мотора. При возникновении проблем ДУ обычно заменяют новым, но частенько подобные проблемы решаются снятием и промывкой ДУ своими руками.

    Что нужно для очистки

    Для снятия и чистки узла вам потребуются:

    • Набор отверток
    • Головка «13» с трещоткой
    • Старая зубная щетка с жесткой щетиной
    • Средство для чистки
    • Палочки ватные
    • Резиновые перчатки

    Снятие

    • Снимаем клеммы аккумулятора ваз, обесточив электрическую сеть мотора
    • Отсоедините разъемы от датчика расположения дроссельной заслонки, регулятора холостых оборотов, и еще снимаем тросик с привода открывания дроссельной заслонки
    • Чтобы избежать потерь, частично слейте охлаждающую жидкость
    • Затем ослабьте хомут, крепящий воздушный шланг к дроссельному патрубку
    • Потом хомут, крепящий шланг вентиляции 2-го контура (картерных газов) к патрубку на крышке головки блока цилиндров
    • Теперь можно снимать воздушный шланг вместе со шлангом для вентиляции картера

    Отпустив хомуты, снимаем воздушный шланг

    • Берем крестообразную отвертку и ослабляем хомут, затем снимаем шланг для вентиляции картера (от 1-го контура) со штуцера ДУ
    • Затем ослабляем хомуты, крепления шлангов отводящих и подводящих охлаждающую жидкость, снимаем эти шланги
    • Теперь, головкой «13» отворачиваем гайки, которые крепят дроссельный узел к ресиверу, фото ниже

    При помощи трещотки и головки «13» снимаем пару гаек, которыми крепится узел к ресиверу

    • Затем снимаем со шпилек наш дроссельный узел и, ослабляем хомут, чтобы отсоединить шланг для продувки адсорбера (это нужно, если на вашем автомобиле установлена система для улавливания паров топлива)
    • Аккуратно снимите уплотнительную прокладку под узлом
    • Если вы никогда не выполняли действия по очистке ДУ, тогда, скорее всего, необходимо будет заменить прокладку
    • После чего откручиваем винты, которые удерживают РХХ (регулятор оборотов холостого хода) и затем снимаем регулятор (не беспокойтесь, отверстия для крепления регулятора устроены таким образом, что перепутать, устанавливая его, обратно не получится)

    Очистка

    Инструкция по чистке ДУ, не трудно было догадаться, требует применения чистящего средства, с ватными палочками и зубной щеткой:

    • Очищаем все каналы, скрытые полости, кроме того, особое внимание следует уделить месту для посадки РХХ, а так же области, которая расположена рядом с заслонкой
    • После окончанию работы узел должен получиться идеально чистым
    • Не стоит забывать заодно, прочистить и канал для вентиляции картера
    • Размер канала большой, именно поэтому его удобнее всего продувать с чистящим средством
    • Продувку удобнее осуществить ножным насосом, так как диаметр штуцера шланга совпадает с колесным
    • И последний этап – это замена изношенных патрубков ДУ и продувка остальных сжатым воздухом
    • Такие процедуры позволяют значительно продлить ресурс вашего ДМРВ

    Сборка

    Установка ДУ строго в последовательности разборки, только наоборот. Очищенный блок ДУ делает работу мотора на ХХ стабильной, а обороты мотора перестали плавать. Появляется четкий отклик при работе педали газа. Дополнительно, дроссельный узел, возможно, доработать, однако предварительно изучите видео по подобным доработкам.

    Тюнинг с помощью замены

    Штатная заслонка (дроссельный узел) как правило, имеет диаметр 46 миллиметров, многие любители разнообразных тюнингов в решаются на замену этой детали на альтернативную:

    • Ваз 2112 дроссельная заслонка 52 имеет больший диаметр (существуют так же заслонки 54 и 56 миллиметров)
    • А есть ли какая то польза от подобного тюнинга?
    • В различных Интернет — магазинах зачастую предлагают заменить штатный 46 миллиметровый дроссельный узел (ДУ) и установить 52, 54 либо 56миллиметров
    • Описание товара рассказывает, что увеличенный дроссель (он же патрубок (либо корпус) дроссельной заслонки) приводит к снижению скорости воздушного потока, что способствует повышению производительности системы впуска воздуха
    • Эффект установки альтернативной заслонки будет хорошо заметен при использовании в системе фильтра нулевого сопротивления
    • Мы рекомендуем устанавливать узел с диаметром 52миллиметра, т. к. диаметр его входного отверстия для воздуха у стандартного ресивера составляет 53миллиметра

    Заслонка стандартная (штатная) слева и новая (повышенного пропускного диаметра) справа

    • Для того, чтобы установить ДУ другого диаметра, дорабатывать, как правило, ничего не приходится
    • Максимально необходимые действия, это небольшая подрезка прокладки (это необходимо чаще всего, когда устанавливаете дроссельный узел 56миллиметров)

    Положительные эффекты после такой установки замечают такие:

    • У машины становится более резвый ход
    • Пропадают проблемы с оборотами холостого хода
    • Более отзывчивой становится и педаль газа
    • Повышается расход топлива, хотя многие считают, что БК дает не верные показания, и расход не изменяется
    • Некоторые владельцы видят эффект исключительно на 16клапанных моторах

    Картина, описанная нами выше, может представляться совсем иначе:

    • Весь положительный эффект, замечаемый многими при установке ДУ большего диаметра, как правило, появляется оттого, что старый ДУ уже нуждался в очистке и естественно мотор работал неправильно
    • У после установки (чистого) нового ДУ движок начинает работу в своем штатном режиме, это представляется как «новое дыхание»
    • Иными словами, все описанные эффекты проявляются после обычной чистки ДУ
    • А кроме этого, после замены ДУ, с большим диаметром у вас появляются и новые проблемы с работой мотора, которых не было ранее
    • Это связано с нарушением соотношения бензина и воздуха, которое ЭБУ скорректировать уже не в силах
    • А вместо того, чтобы просто вернуть ДУ штатного диаметра владельцам рекомендуют замену прошивки, цена которой выше, а смысла никакого
    • Существует так же мнение что ДУ с диаметром 52, 54 либо 56миллиметров вовсе бесполезная вещь, и только установленный в комплексе других тюнингов мотора, производит заметный эффект
    • Остается только не ясным, эффект этот вызывается ДУ или другими доработками движка
    • Ведь если на турбо моторе мощностью не более 200лошадиных сил оставляют стандартные заслонки 46миллиметров и их работы вполне хватает

    Исправление заводского просчета

    Весьма нередки случаи, когда дроссельный узел уже с завода идет с тем, что как бы и браком не назовешь, но все же вполне можно отнести к конструкторским промашкам. По идее, в пространство за дроссель должен перетекать воздух, для чего специально проделан канал примерно в 2,5 мм.

    А вся проблема в том, что этот канальчик уперли в стенку ресивера, таким образом, перекрыв возможность поступлению воздуха. Помочь в данном случае может небольшая доработка дроссельного узла.

    Самостоятельно установить защиту картера двигателя поможет данный материал: https://vazweb.ru/desyatka/dvigatel/zaschita-dvigatelya.html

    Расточенный канале перетекания воздуха в дросселе

    Для этого достаточно взять напильник, и в указанном месте с его помощью проточить небольшую канавку. Достаточно будет 2 – 3 мм. Но прежде чем это делать, необходимо произвести снятие дросселя.

    Система смазки двигателя ВАЗ-2112 16 клапанов: схема, фото, видео

    Каждый водитель знает, что двигатель ВАЗ-2112 содержит масло, и что при помощи его происходит смазка всех узлов. Это нужно для того, чтобы детали, которые находятся в основном силовом агрегате — меньше изнашивались. Но, со временем масло имеет свойство терять свои полезные качества. Не каждый автолюбитель знает, как происходит сам процесс смазки. Именно поэтому, в данной статье повещается, как происходит процесс смазки и замена масла своими руками.

    Схема и устройство двигателя

    Многие автомобилисты знают устройство главного силового агрегата, но не все его помнят. Для того чтобы понять, как происходит сам процесс напомним, как устроен двигатель.

    Схема устройства двигателя

    1 — канал в блоке цилиндров подачи масла в масляную магистраль головки цилиндров; 2 — канал в головке цилиндров; 3 — патрубок отвода картерных газов в корпус воздушного фильтра; 4 — крышка маслоналивной горловины; 5 — патрубок вытяжного шланга; 6 — патрубок отвода картерных газов в задроссельное пространство; 7 — масляная магистраль в головке цилиндров; 8 — распределительный вал; 9 — канал подачи масла к подшипнику распределительного вала; 10 — датчик указателя давления масла; 11 — редукционный клапан; 12 — канал подачи масла из фильтра в главную масляную магистраль; 13 — ведущая шестерня масляного насоса; 14 — ведомая шестерня масляного насоса; 15 — канал подачи масла от насоса к фильтру; 16 — противодренажный клапан; 17 — фильтрующий картонный элемент; 18 — масляный картер; 19 — маслоприемник; 20 — сливная пробка; 21 — перепускной клапан; 22 — масляный фильтр; 23 — канал подачи масла от коренного подшипника коленчатого вала к шатунному; 24 — канал подачи масла к коренному подшипнику коленчатого вала; 25 — главная масляная магистраль

    Регулировка зазора дроссельной заслонки ваз 2110

    Симптомы загрязненной дроссельной заслонки

    Как правило, в случае сильного загрязнения ДЗ автомобиль начинает подавать сразу несколько сигналов, оповещающих водителя о возникновении серьёзной неисправности в системе впрыска транспортного средства. К основным прямым симптомам относится:

    • Силовой агрегат осложнено переходит с высоких оборотов на холостые, особенно это заметно при резком отпускании педали газа
    • Существенно затрудняется запуск двигателя на «холодную»
    • Увеличивается расход топлива автомобилем на 100 км пути

    Это всего лишь часть тех неприятностей, с которыми рискует столкнуться каждый водитель, который будет пренебрегать проведением элементарного планового обслуживания авто и своевременного устранения самых простых, банальных неисправностей

    Назначение и устройство дроссельной заслонки

    Дроссельная заслонка в автомобиле ВАЗ 2110 – это целый узел, который установлен в системе воздушного тракта. На входе – патрубок от воздушного фильтра, выход подсоединен к впускному коллектору. Дроссель должна регулировать поток воздуха, который поступает в двигатель. За счет этого осуществляется регулирование мощности мотора.

    В конструкции дроссельной заслонки (ДЗ) используется привод. Он может быть механическим или электронным. Положение дросселя напрямую зависит от положения педали газа.

    Важным элементом в составе ДЗ является датчик дроссельной заслонки. На ВАЗ 2110 он выполнен в виде потенциометра, который выдает сигнал. Он изменяется в зависимости от угла положения дросселя. Этот сигнал поступает в электронную систему двигателя. Электронный блок управления дозирует поступающее топливо.

    Во время эксплуатации узел дроссельной заслонки загрязняется. Со стороны коллектора могут оседать продукты сгорания топлива, а с другой стороны – пыль. Наличие загрязнения в дроссельной заслонке ВАЗ 2110 влияет на стабильную работу двигателя.

    Основные признаки наличия загрязнения в блоке дроссельной заслонки:

    • слабая динамика разгона автомобиля;
    • нестабильная работа мотора на холостом ходу;
    • движение автомобиля происходит рывками, нет плавности хода.

    Особенности обслуживания дроссельной заслонки ВАЗ 2110

    Работа бензинового типа двигателя основана так: водитель нажимает на педаль акселератора, состояние которой регистрирует блок управления, наклоняя дроссельную заслонку ВАЗ 2110 в соответствии с силой давления на педель газа. Заслонка служит проводником воздуха в камеры сгорания цилиндров, блок управления фиксирует объём воздуха и пропорционально подаёт сигнал впрыску такому же количеству топлива. Изменение количества смеси воздуха и горючего приводит в ускорению или торможению автомобиля.

    Основным моментом для чёткой и сглаженной работы силового агрегата служит дроссельная заслонка, которая является звеном одной цепи между блоком управления и водителем транспортного средства. Устройство заслонки просто и состоит из: закреплённой на оси пластины, которая помещена в трубу. Изменение угла наклона приводит к изменению подачи горючей смеси, что влияет на работу двигателя.

    Спустя два-три года эксплуатации дроссельная заслонка инжектора на ВАЗ 2110 имеет свойство засоряться и нуждается в очищении от последствий выхлопного газа и пыли. В следствии чего работа инжектора становится не стабильной. Комплексную диагностику дроссельной заслонки (ДЗ) желательно проводить систематически – через 60 000 км.

    Признаки засорения дроссельной заслонки

    Признаки засорения ДЗ:

    • ощущается временная яма при переходе двигателя с повышенных оборотов на пониженные;
    • затруднённая работа силового агрегата, как при запуске, так и на холостом ходу;
    • из выхлопной системы отчётливо слышен запах топлива;
    • иногда возможна нестабильность работы при прогретом двигателе.

    Основные факторы засорения ДЗ: смесь в виде воздуха, масла, мельчайших частиц пыли, проходящих сквозь воздушный фильтрующий элемент из системы вентиляции газов, покрывают внутренние поверхности с сильным воздушным завихрением – за ДЗ.

    Как почистить дроссельную заслонку на ваз 2110

    1.) Берите флакон очистителя карбюратора и энергично встряхивайте его на протяжении 30 секунд. После этого тщательно опрыскивайте всю дроссельную заслонку. Не забывайте также обработать каналы, самый важный из которых – это калиброванный канал принудительной вентиляции картера. Иногда даже очиститель не в силах растворить намертво застывшую в нём субстанцию. Если такое случилось в вашем случае, помогайте себе обычной иголкой или вязальной спицей.

    2.) Отверните два болта, а затем снимайте регулятор холостого хода. Промойте и его канал в корпусе дросселя, после чего внимательно осмотрите его, протестируйте, как двигаются его составные части. Обычный срок эксплуатации РХХ – около 100000 км. пробега. Но если вы при осмотре нашли люфт, заедания, выработку или что-то ещё нештатное, то купите новый (он не ремонтопригоден).

    3.) Проверьте состояние прокладки, если на ней появились трещины, разрывы, сильные потёртости или она просто заметно источилась, замените её сразу, заодно с чисткой. Ниже представлено фото дроссельного узла до чистки и после. Как говорится в таких случаях, комментарии излишни.

    На этом процедуру можно считать законченной. Сборку производим в обратном порядке. Будем надеяться, что чистка вам поможет, и двигатель будет работать тише, и безо всяких проблем держал холостые обороты. Думаю, благодаря этой статье вы теперь точно знаете, как почистить дроссельную заслонку на ваз 2110. Желаем вам хорошего пути!

    А что поменялось в вашем автомобиле, после чистки дроссельной заслонки?

    Самостоятельная чистка дроссельной заслонки ВАЗ 2110

    Теперь опишу непосредственно сам процесс очистки ДЗ от нагара и различных отложений. Обзаведитесь изначально всем необходимым инструментом: торцовые головки, отвертки, жидкость для очистки заслонки. От себя могу порекомендовать очиститель для автомобилей с карбюраторной системой питания фирмы Abro. Он весьма эффективен и при этом существенно ниже других менее качественных аналогов.

    Приступаем к процессу чистки:

    1. Снимаем декоративную защиту двигателя
    2. Откручиваем пробку расширительного бачка
    3. Ослабеваем хомуты, после чего снимаем шланг принудительной вентиляции воздушного патрубка
    4. Отсоединяем шланги подогрева ДЗ
    5. Откручиваем хомут и демонтируем шланг вентиляции бензобака
    6. Осталось дело за малым — освободить гайки, крепящие заслонку и отсоединить тросик

    Берем очистительное средство и тщательным образом обрабатываем им все каналы дроссельного узла. Особое внимание уделите калиброванному каналу, в некоторых случаях он может быть вовсе забитым продуктами сгорания, что понадобится игла или другой заостренный предмет, например, спица, для его очистки.

    Чистка дроссельной заслонки – когда приступать?

    Для каждого владельца ВАЗ 2110 рано или поздно наступает момент, когда необходимо самостоятельно произвести чистку дроссельной заслонки. Одним из характерных признаков ее загрязнения является нестабильная работа двигателя. На холостом ходу двигатель может работать неравномерно, в некоторых случаях и вовсе глохнуть. При попытках завести мотор могут возникать задержки.

    Чистка дроссельной заслонки ВАЗ 2110

    При нормальной работе двигателя количество оборотов на тахометре в рабочем режиме должно быть 900 об/мин, значение должно быть стабильным. Плавающие на тахометре обороты, непривычные звуки из выхлопной трубы – все это тоже признаки загрязненного клапана. При движении автомобиля на большой скорости заметно увеличится расход топлива, при движении на низкой скорости возможны подергивания. В обоих случаях двигатель автомобиля будет работать в нагрузку.

    Заслонка загрязняется из-за масляной пыли и различных газов. Они оседают на клапане дроссельной заслонки – увидеть их можно невооруженным глазом. Поскольку тип устройства дроссельной заслонки не сложный, потом можно сделать чистку самостоятельно, не покидая пределы гаража. Для чистки заслонки ВАЗ 2110 необходим стандартный набор инструментов, а также любое средство для чистки инжектора или карбюратора – по своим химическим свойствам все они подходят для этой задачи.

    Загрязненный клапан дроссельной заслонки ВАЗ 2110

    В сервисной книге автомобиля указано проводить чистку заслонки один раз на 35 000 км. Как показывает практика, данное действие лучше выполнять чаще, минимум один раз на 15 000–20 000 км. Чистка дроссельной заслонки не заберет у вас много времени, зато значительно увеличит мощность двигателя. Опытные водители постоянно следят за состоянием клапана, и даже если проблем в работе двигателя не наблюдается, удаляют отложения на поверхности заслонки.

    Инструкция по чистке дроссельной заслонки ваз 2114, как правильно промывать с видео

    Автор Александр Орда На чтение 6 мин. Просмотров 2k. Опубликовано

    В процессе эксплуатации много узлов и механизмов автомобиля засоряются и периодически их нужно очищать от остатков масла и грязи. Если этого не делать, то работа двигателя или других систем ухудшается, что в дальнейшем может привести к негативным последствиям. Дроссельная заслонка считается одной из самых быстрозагрязняющихся деталей, так как она находится в прямом контакте с продуктами сгорания. Чистка её на ВАЗ 2114 потребует некоторых умений, о чём мы расскажем ниже.

    Что такое дроссельная заслонка и где она находится в ВАЗ 2114

    Эта деталь является частью впускной системы и отвечает за подачу воздуха в цилиндр, где и проходит процесс сгорания топлива. Если дроссельная заслонка работает правильно, то в цилиндр попадает оптимальное количество воздуха. Это обеспечивает нормальную работу двигателя и достаточную мощность силового агрегата.

    Место положения дроссельной заслонки

    В модели ВАЗ 2114 дроссельный узел находится между воздушным фильтром и впускным коллектором. Сама заслонка располагается внутри узла и для её очистки нам понадобится сначала снять сам механизм и потом провести его разборку. Эту работу можно выполнить без привлечения механиков автосервиса, нужно только подготовить необходимый инструмент, материалы и выбрать свободное время.

    Схема дроссельного узла с описанием
    1. патрубок подвода охлаждающей жидкости;
    2. трубка системы вентиляции;
    3. патрубок отвода охлаждающей жидкости;
    4. датчик положения заслонки;
    5. РХХ;
    6. патрубок системы улавливания паров;
    7. дроссельная заслонка.

    Важно: Автомеханики советуют проводить чистку и регулировку дроссельной заслонки один раз на 55-60 тысяч километров.

    Когда необходима чистка

    Кроме пробега, есть ещё дополнительные признаки, которые укажут на необходимость чистки или замены дроссельной заслонки:

    1. Уменьшение оборотов от высоких к низким при отпускании педали газа происходит рывками. Обороты могут сразу упасть на 300-400.
    2. Зимой двигатель плохо запускается, а в закрытом пространстве чувствуется запах бензина.
    3. Во время запуска не все цилиндры сразу включаются в работу, появляется эффект «троения». Во время движения автомобиля ощущаются небольшие подёргивания, особенно при наборе скорости.

    Загрязнение заслонки происходит из-за попадания на неё остатков продуктов сгорания – масел, топлива, сажи. Вследствие этого происходит процесс коксования, который приводит к заклиниванию деталей и потере плавности движения. Из-за сужения зазора также уменьшается количество воздуха, который попадает в цилиндр. Это, в свою очередь, приводит к потере мощности двигателя.

    Совет: Кроме чистки самой заслонки, будет полезно проверить работу датчиков расхода воздуха, холостого хода и поднятия дросселя.

    Пошаговая инструкция

    Весь ремонт разделяют на два этапа – разборка и чистка. Время чистки зависит от степени загрязнения заслонки и общего износа двигателя. Здесь не нужно применять большую физическую силу, каждый этап можно сделать в одиночку без сторонней помощи.

    Что понадобится для промывки

    Ремонт нужно проводить после того, как двигатель остынет. Для снятия дроссельного узла понадобится две отвёртки, а также торцовый ключ на 13. Эти инструменты есть практически у каждого автолюбителя. Для работы с самой заслонкой подойдёт любое чистящее средство, главное, чтобы оно хорошо удаляло масло и сажу. Для лучшей чистки рекомендуем использовать ватные палочки, они помогут добраться до самых труднодоступных мест.

    Ватные палочки помогут лучше очистить заслонку от грязи

    При разборке механизма может оказаться, что некоторые расходники уже непригодны для дальнейшего использования. Поэтому лучше заранее приобрести прокладку дроссельной заслонки или уплотнительное кольцо ресивера, в зависимости от объёма двигателя.

    Снятие дроссельного узла и его очищение

    Выполнять снятие дроссельного узла нужно в следующей последовательности:

    1. Открыв капот, снимаем пластмассовую крышку, которая покрывает двигатель сверху.
    2. Снимаем резиновый вентилирующий шланг. При наличии большого количества грязи убираем её обычной тряпкой.

      Снимаем вентилирующий шланг с помощью отвертки

    3. Перед выемкой самого механизма нам потребуется снять давление с системы охлаждения. Для этого снимаем шланги с незамерзающей жидкостью, предварительно отжав несколько хомутов.

      Снимаем шланги с незамерзающей жидкостью, предварительно отжав хомуты

    4. Для защиты отверстий от попадания пыли на время ремонта их лучше сразу прикрыть небольшими заглушками.
    5. Чтобы получить доступ к самой заслонке, потребуется убрать ещё один шланг, который вентилирует топливный бак.
    6. Теперь можно вынимать заслонку, предварительно открутив два болта крепления и отсоединив тросик, что связывает деталь с педалью акселератора.

      Вынимаем заслонку, предварительно открутив два болта

    Для дальнейшей работы нужно определиться, какой метод очистки вы будете использовать. При небольшом загрязнении выбирайте более простой и быстрый – поверхностный. Если же механизм покрыт большим слоем грязи, и некоторые элементы закоксовались, то здесь подойдёт полная чистка. Поверхностная очистка не требует дальнейшей разборки механизма. Достаточно тряпкой и ватными палочками убрать масляный налёт с внутренних и внешних поверхностей. Из чистящих средств рекомендуем использовать бензин или растворитель.

    Совет: Регулируйте заслонку в процессе чистки, чтобы полностью убрать грязь с внутренней поверхности механизма.

    При полной промывке нам потребуется замена прокладки или уплотнительного кольца. Для разборки инструмента возьмите небольшую отвёртку и ключ на 13, чтобы открутить ещё два болта. После очистки механики рекомендуют продуть все отверстия струёй сжатого воздуха – это удалит лишнюю влагу и мелкие частицы пыли.

    Как выглядит дроссельная заслонка до и после очистки

    Во время разборки дроссельного узла рекомендуем особе внимание уделить датчику холостого хода. От правильности его работы зависит эффективность использования топлива и плавность движения автомобиля. Для его очистки лучше использовать средство WD 40 и тонкие ватные палочки. Убираем грязь с корпуса и хорошо прочищаем контакты устройства.

    Как почистить и промыть (видео)

    Нюансы чистки электронной дроссельной заслонки

    На автомобилях ВАЗ 2114 последних годов выпуска устанавливалась электронная дроссельная заслонка. Почистить или промыть её можно так же, как и упомянуто выше. При этом стоит помнить, что перед снятием нужно обязательно отключить клеммы аккумулятора и отсоединить разъём электронного управления дроссельной заслонкой.

    Если ваш двигатель начал работать со сбоями, глохнет на холостом ходу и резко сбрасывает обороты, то, скорее всего, причина в загрязнении дроссельной заслонки. Проводя её периодическую чистку, вы оптимизируете работу автомобиля и сделаете его ход более плавным. Такой ремонт не требует больших финансовых затрат и может быть выполнен в одиночку без привлечения работников СТО.

    Оцените статью: Поделитесь с друзьями!

    Карбюратор 21083-1107010-31 устройство



    Устройство карбюратора Ваз 2110 21083-1107010-31: 1 – сектор рычага привода дроссельных заслонок, 2 – регулировочный винт качества смеси холостого хода, 3 – регулировочный винт количества смеси холостого хода, 4 – блок подогрева зоны дроссельной заслонки, 5 – колодка провода датчика-винта ЭПХХ, 6 – крышка пускового устройства, 7 – рычаг воздушной заслонки, 8 – корпус жидкостной камеры, 9 – болт крепления жидкостной камеры, 10 – штуцер подачи топлива, 11 – штуцер отвода топлива, 12 – крышка карбюратора, 13 – шпилька крепления воздушного фильтра, 14 – электромагнитный запорный клапан, 15 – штуцер вентиляции картера двигателя, 16 – крышка экономайзера, 17 – корпус карбюратора.

    Схема устройства и работы карбюратора Ваз 2110: I – первая камера, II – вторая камера, 1 – рычаг привода ускорительного насоса, 2 – пружина диафрагмы пускового устройства, 3 – диафрагма пускового устройства, 4 – воздушный канал пускового устройства, 5 – электромагнитный запорный клапан, 6 – топливный жиклер холостого хода, 7 – главный воздушный жиклер первой камеры, 8 – воздушный жиклер холостого хода, 9 – воздушная заслонка, 10 – распылитель главной дозирующей системы первой камеры, 11 – распылители ускорительного насоса, 12 – распылитель главной дозирующей системы второй камеры, 13 – распылитель эконостата, 14 – главный воздушный жиклер второй камеры, 15 – воздушный жиклер переходной системы второй камеры, 16 – канал балансировки поплавковой камеры, 17 – поплавковая камера, 18 – игольчатый клапан, 19 – калиброванное отверстие перепуска топлива в бак, 20 – топливный фильтр карбюратора, 21 – штуцер подачи топлива, 22 – диафрагма экономайзера мощностных режимов, 23 – топливный жиклер экономайзера мощностных режимов, 24 – шариковый клапан экономайзера мощностных режимов, 25 – поплавок, 26 – топливный жиклер эконостата с трубкой, 27 – топливный жиклер переходной системы второй камеры с трубкой, 28 – эмульсионная трубка второй камеры, 29 – главный топливный жиклер второй камеры, 30 – выходные отверстия переходной системы второй камеры, 31, 33 – дроссельные заслонки, 32 – щель переходной системы первой камеры, 34 – выходное отверстие системы холостого хода, 35 – блок подогрева зоны дроссельной заслонки, 36 – регулировочный винт состава (качества) смеси холостого хода, 37 – штуцер вентиляции картера двигателя, 38 – штуцер для подачи разрежения к вакуумному регулятору зажигания, 39 – главный топливный жиклер первой камеры, 40 – эмульсионная трубка первой камеры, 41 – шариковый клапан ускорительного насоса, 42 – диафрагма ускорительного насоса.

    На двигателе Ваз 2110 устанавливается карбюратор Солекс 21083-1107010-31 – эмульсионного типа, двухкамерный, с последовательным открытием дроссельных заслонок (вторая камера начинает открываться после того, как дроссельная заслонка первой камеры откроется на 2/3 величины). Привод дроссельных заслонок – механический, тросовый. Карбюратор имеет сбалансированную поплавковую камеру, систему отсоса картерных газов, подогрев зоны дроссельной заслонки первой камеры, полуавтоматическое пусковое устройство, электромагнитный клапан холостого хода.

    Топливо подается в карбюратор через сетчатый фильтр и игольчатый клапан. Последний поддерживает в поплавковой камере заданный уровень топлива.

    Поплавковая камера Ваз 2110 – двухсекционная (для уменьшения влияния на работу двигателя колебаний уровня топлива при поворотах и кренах автомобиля). Из поплавковой камеры топливо поступает через главные топливные жиклеры (первой и второй камер) в эмульсионные колодцы, где смешивается с воздухом, проходящим через калиброванные отверстия в верхней части эмульсионных трубок (главные воздушные жиклеры). Через распылители топливо-воздушная эмульсия попадает в малые и большие диффузоры карбюратора.

    Система холостого хода Ваз 2110 отбирает топливо из эмульсионного колодца после главного топливного жиклера первой камеры. Топливо проходит через жиклер холостого хода (конструктивно объединенный с электромагнитным клапаном холостого хода), после чего смешивается с воздухом из канала от воздушного жиклера холостого хода и из расширяющейся части диффузора (для устойчивой работы при переходе на режим холостого хода). Образовавшаяся эмульсия подается под дроссельную заслонку через отверстие, регулируемое винтом качества. Винтом количества (числа оборотов) устанавливается величина открытия дроссельной заслонки первой камеры на холостом ходу. При частичном открытии дроссельной заслонки первой камеры (до включения в работу главных дозирующих систем) топливо-воздушная смесь поступает в первую камеру через вертикальную щель, находящуюся на уровне дроссельной заслонки в закрытом положении.

    При частичном открытии дроссельной заслонки второй камеры топливо во вторую камеру поступает через отверстие, находящееся чуть выше дроссельной заслонки в закрытом положении.

    Экономайзер мощностных режимов включается в работу при значительном открытии дроссельных заслонок. Топливо забирается из поплавковой камеры через шариковый клапан. Пока диафрагма экономайзера удерживается разрежением во впускном коллекторе, клапан закрыт. Когда дроссельные заслонки значительно открываются, разрежение за ними падает, и клапан под действием диафрагмы начинает пропускать топливо, которое поступает через жиклер экономайзера в эмульсионный колодец в обход главного жиклера, обогащая смесь.

    Эконостат включается в работу на режимах максимальной мощности двигателя, обеспечивая дополнительное поступление топлива непосредственно из поплавковой камеры (через жиклер эконостата и систему трубок) во вторую смесительную камеру.

    Ускорительный насос ваз 2110 – диафрагменного типа, с механическим приводом через профильный кулачок, расположенный на оси дроссельной заслонки первой камеры. При открытии дроссельной заслонки кулачок воздействует на рычаг, который, в свою очередь, надавливает на диафрагму. Порция топлива через распылители впрыскивается в смесительные камеры карбюратора, обогащая горючую смесь на режимах разгона автомобиля. Ускорительный насос снабжен двумя шариковыми клапанами: обратный клапан расположен в канале, связывающем поплавковую камеру с полостью насоса; он открывается и полость заполняется топливом при отпущенной педали газа, когда возвратная пружина отводит диафрагму насоса назад, и закрывается при нагнетании топлива. Другой клапан расположен в распылителе; он открывается под давлением нагнетаемого топлива и закрывается под действием собственного веса, как только подача топлива прекращается. Это предотвращает вытекание топлива из каналов и подсос воздуха. Производительность насоса не регулируется – она определяется профилем кулачка.

    Полуавтоматическое пусковое устройство Ваз 2110 снижает токсичность отработавших газов на режимах пуска и прогрева двигателя, а также упрощает управление автомобилем – отсутствует привод управления воздушной заслонкой из салона автомобиля (кнопка подсос).

    Основа устройства – плоская спиральная биметаллическая пружина. При низкой температуре пружина – через систему тяг и рычагов – удерживает воздушную заслонку в закрытом положении. После запуска двигателя разрежение в задроссельном пространстве передается в полость за диафрагмой пускового устройства. Диафрагма втягивается, и ее шток приоткрывает воздушную заслонку на пусковой зазор, устанавливаемый регулировочным винтом. По мере прогрева двигателя биметаллическая пружина нагревается охлаждающей жидкостью, проходящей через жидкостную камеру, и распрямляется, полностью открывая воздушную заслонку. Биметаллическая пружина устанавливается на предприятии-изготовителе, и ее дополнительная регулировка в эксплуатации не требуется.

    Экономайзер Ваз 2110 принудительного холостого хода состоит из датчика-винта закрытого положения дроссельной заслонки, электромагнитного запорного клапана и блока управления. Электромагнитный клапан перекрывает подачу топлива в систему холостого хода и переходную систему первой камеры. Нормальное состояние клапана (напряжение не подается) – закрытое. Он открывается при включении зажигания или нажатии педали газа при работающем двигателе, а также при частоте вращения коленчатого вала 1900 мин -1 и ниже. Клапан закрывается, если педаль газа отпущена (датчик-винт замкнут на массу) и обороты двигателя превышают 2100 мин -1 , а также при выключении зажигания, что предотвращает вспышки в цилиндрах двигателя (дизелинг).

    Схема полуавтоматического пускового устройства карбюратора Ваз 2110

    Схема пускового устройства Ваз 2110:  1 – дроссельная заслонка первой камеры, 2 – рычаг привода дроссельной заслонки второй камеры, 3 – пружина диафрагмы, 4 – воздушный канал, соединенный с задроссельным пространством карбюратора, 5 – диафрагма пускового устройства, 6 – воздушная заслонка, 7 – тяга привода воздушной заслонки, 8 – ось пускового устройства, 9 – кулачок, 10 – регулировочный винт пускового зазора воздушной заслонки, 11 – шток диафрагмы пускового устройства, 12 – возвратная пружина штока диафрагмы, 13 – рычаг упора, 14 – регулировочный винт приоткрывания дроссельной заслонки первой камеры, 15 – рычаг приоткрывания дроссельной заслонки, 16 – тяга приоткрывания дроссельной заслонки, 17 – рычаг управления дроссельными заслонками, А – пусковой зазор у воздушной заслонки, В – пусковой зазор у дроссельной заслонки.

    Ваз 2115 как проверить датчик дроссельной заслонки. Признаки неисправности датчика положения дроссельной заслонки. Проведение регулировочных процедур

    Если вы столкнулись с такой ситуацией, что двигатель неравномерно работает на холостом ходу или же автомобиль периодически глохнет по не ясным причинам , то виной такому поведению силового агрегата может служить неисправность датчика положения дроссельной заслонки . Вам не стоит сразу же направляться на станцию технического обслуживания, ведь данную неприятность можно устранить собственными силами.

    Новый датчик положения дроссельной заслонки

    В данной статье мы рассмотрим основные признаки, свидетельствующие о выходе из строя данного датчика, узнаем как проверить ДПДЗ, а также ознакомимся с его конструкцией. Эта инструкция подойдет для владельцев автомобилей ВАЗ 2110, 2114, Приора, Калина и даже Рено Логан .

    – это устройство, которое предназначено для точного распределения количества топливной смеси, попадающей в камеру сгорания двигателя. Его использование в современных моторах позволяет повысить экономичность автомобиля, а также повышение коэффициента полезного действия силового агрегата. Он расположен в системе подачи топлива на оси дроссельной заслонки.

    Так выглядит конструкция ДПДЗ

    Виды

    На современном этапе развития автомобильной техники на рынке представлены такие виды ДПДЗ:


    Последние конструктивно имеют резистивные контакты в виде дорожек, по которым определяется напряжение, а бесконтактные проводят данный замер на основе магнитного эффекта. Различия датчиков характеризируются их ценой и сроком службы. Бесконтактные являются более дорогими, но и срок службы у них заметно выше.

    Принцип действия

    Как указывалось выше датчик располагается возле дроссельной заслонки . При нажатии на педаль он проводит замер выходного напряжения. В том случае, когда дроссельная заслонка имеет положение «закрыто», напряжение в датчике составляет до 0,7 Вольт . Когда водитель нажимает на газ, ось заслонки поворачивается и соответственно меняет наклон ползунка под конкретным углом. Реакция датчика проявляется в изменении сопротивления на контактных дорожках и, следовательно, повышением выходного напряжения. При полном открытии дросселя напряжение составляет до 4 Вольт . Данные указаны для автомобилей ВАЗ .

    Считыванием этих значений занимается электронный блок управления автомобиля. На основании полученных данных он применяет изменения в количество подачи горючей смеси. Стоит заметить, что вся эта процедура происходит практически мгновенно, что позволяет эффективно подбирать режим работы мотора, а также расход топлива.

    Признаки неисправности датчика

    При исправном ДПДЗ ваше транспортное средство работает без нехарактерный рывков, дерганий и быстро откликается на нажатие педали газа. Если же какое-то из данных условий не соблюдается, то возможно имеет место быть неисправность датчика. Это можно определить по таким признакам:

    • Пуск двигателя затруднен как на горячую, так и на холодную;
    • Повышается расход топлива при чем значительно;
    • При движении появляются рывки мотора;
    • На холостом ходу обороты чаще завышены, нежели в норме;
    • Ускорение автомобиля происходит вяло;
    • Иногда возникают посторонние звуки схожие на хлопки в районе впускного коллектора;
    • Силовой агрегат может глохнуть на холостом ходу;
    • На панели приборов моргает индикатор Check или светится постоянно.

    Чаще всего датчик приходит в негодность из-за превышения сроков эксплуатации вследствие выработки. Контактная группа имеет напыление и соответственно для него характерен износ. Те ДПДЗ, которые работает по бесконтактному принципу лишены такого недостатка и соответственно служат гораздо дольше.

    Для того, чтобы окончательно убедиться в необходимости замены данной детали, нужно уметь провести проверку датчика .

    Инжекторная система впрыска топлива — самая распространенная и надежная. Работа двигателя внутреннего сгорания стабильна за счет использования множества датчиков: холостого хода, оборотов, положения заслонки дросселя или распределительного вала. В отличие от карбюраторных систем, здесь нет трамблера (распределителя зажигания), а всю работу по раздаче искры свечам выполняет микроконтроллерный блок.

    Этому блоку нужно «знать» очень много параметров, чтобы выдать вовремя искру и подать в цилиндры точную дозу топливной смеси. Для этой цели нужен датчик положения дроссельной заслонки (ДПДЗ). С его помощью электронный блок управления «понимает», на какую величину открыта заслонка. Как проверить датчик положения дроссельной заслонки самостоятельно, если он вышел из строя? Давайте обсудим.

    Основные сведения о ДПДЗ

    Среди всего разнообразия устройств можно выделить два типа ДПДЗ:

    • резистивные
    • бесконтактные.

    На отечественных автомобилях широко используют датчики резистивного типа, которые долговечны и просты в устройстве. Свой ресурс они вырабатывают с лихвой, а очень низкая цена объясняет предпочтения автовладельцев в их сторону. Конструкция у прибора точно такая же, как у обычного переменного резистора. Ось ДПДЗ соединена с заслонкой и движется вместе с ней. При этом изменяется сопротивление между входом и выходом. Благодаря этому напряжение питания (5 В), проходя через резистор, изменяется – это и контролирует ЭБУ автомобиля.

    У резистивных устройств есть один большой минус: непосредственно резистивный слой со временем истирается. Происходит это в крайнем положении, соответствующем холостому ходу. Как следствие, работа двигателя становится нестабильной, обороты «прыгают», иногда и вовсе происходит остановка двигателя. Бесконтактные ДПДЗ лишены этого недостатка, так как они работают на эффекте Холла.

    Диагностика ДПДЗ

    Зная принцип работы ДПДЗ и его устройство, можно понять, как проверить датчик положения дроссельной заслонки. Чтобы самостоятельно провести диагностику, вам потребуется:

    • отвертка
    • мультиметр
    • контрольная лампа.

    Алгоритм работы при проведении диагностики:

    1. Включите зажигание и подключите мультиметр к сигнальному выводу.
    2. В первом крайнем положении, которое соответствует ХХ, напряжение не должно превышать 0,7 В.
    3. Проверните во второе крайнее положение (максимальное открытие), при этом напряжение не должно быть выше 4 В.

    Для диагностики удобно использовать стрелочный вольтметр. Медленно вращайте заслонку и следите за изменением напряжения. Если есть скачки, и напряжение меняется неравномерно, то можно говорить о поломке ДПДЗ. Ремонтировать его невозможно, необходима лишь замена.

    Можно снять датчик с автомобиля и проверить его с помощью омметра. Для этого между выводом «+» и сигнальным подключаете клеммы измерительного прибора (удобно диагностику проводить стрелочным омметром). Проворачивая ротор датчика, можно убедиться в целостности резистивного слоя.

    Выпуск инжекторных двигателей способствовал появлению различных электронных устройств. В том числе и датчиков, которые собирают информацию касательно работоспособности той или иной системы.

    Таким образом, управление берёт на себя электронный блок, который контролирует работоспособность всех систем двигателя при помощи этих датчиков. Неисправность даже незначительной детали приводит к нежелательным последствиям в работе всего автомобиля. Одной из таких деталей является датчик положения дроссельной заслонки.

    ДПДЗ — что это такое

    Датчик положения дроссельной заслонки сигнализирует контроллеру в каком положении находится дроссельная заслонка при нажатии на педаль акселератора.

    Данное устройство позволяет контроллеру более точно дозировать и подавать топливную смесь. При неисправности датчика информация передаётся на контроллер в искажённом виде. Это может повлечь сбои в работе двигателя и привести к слишком большому расходу топлива.

    Местоположение дроссельной заслонки контроллер регистрирует по изменению напряжения. Сигнал 0.7 В вынуждает контроллера переходить на режим холостого хода. Если напряжение менее 0,7 В, это говорит о том, что заслонка закрыта полностью. А если напряжение около или более 4 В, то заслонка открыта полностью.

    Где он находится

    Чтобы при необходимости можно было проверить ДПДЗ, нужно знать, где он находится. Его местонахождение – на корпусе дроссельной заслонки и соединён с её осью. На оси имеется специальная проточка, для которой на датчике предусмотрено крестообразное гнездо.

    Крепление корпуса датчика к корпусу дроссельной заслонки осуществляется при помощи болтов. Датчик устанавливают на автомобили с инжекторными двигателями.

    Признаки неисправности ДПДЗ

    Любая деталь рано или поздно выходит из строя, о чём свидетельствуют характерные признаки. Не является исключением и ДПДЗ.

    Характерными признаками неисправности датчика положения дроссельной заслонки могут быть:

    • двигатель в режиме холостого хода работает с повышенными оборотами;
    • явно наблюдается большой расход топлива;
    • на нейтральной передаче двигатель глохнет;
    • автомобиль при разгоне совершает рывки;
    • иногда может загораться и гореть продолжительное время индикатор Check Engine;
    • двигатель запускается с трудом.

    Все эти признаки указывают на то, что ДПДЗ неисправен, а, следовательно, требуется незамедлительная замена детали.

    Видео — некоторые признаки неисправности датчика положения дроссельной заслонки:

    Как проверить

    Если были обнаружены некоторые признаки неисправности ДПДЗ, но окончательно неясно на что они указывают, то можно самостоятельно проверить его работоспособность.

    Обычно при неисправности ДПДЗ на приборной панели загорается индикатор Check Engine. Поэтому для начала следует завести двигатель и если индикатор не загорается, нужно лезть под капот к самому датчику.

    Чтобы проверить его работоспособность необязательно его снимать, все можно сделать на месте. Для этого нужно два провода мультиметра подсоединить к выводам В и С датчика. Соответствующая маркировка имеется.

    После этого можно начинать плавно, не спеша поворачивать дроссельную заслонку при помощи сектора привода. При исправном датчике показания прибора должны меняться также плавно без резких скачков. Обычно от 2 до 8 кОм. Замер сопротивления должен производиться при выключенном двигателе.

    Видео — проверка ДПДЗ:

    Теперь следует измерить напряжение. Для этого сначала минус мультиметра соединяют с массой двигателя. После этого нужно запустить двигатель и соединить плюсовой контакт прибора с выводом А датчика, также ориентируясь по маркировке. Производится замер напряжения, которое должно находиться в пределе 5 В. Если показания прибора другие (меньше 5 В), то это говорит о неисправности цепи питания, либо самого блока электронного управления двигателем.

    Если в ходе проверки все показания прибора были в норме, то беспокоится не о чём. В противном случае ДПДЗ нуждается в срочной замене.

    Замена

    Если проверка показала, что ДПДЗ неисправен, то тогда нужно производить его замену. Для этого не нужно много инструментов, всё что потребуется – это умелые руки и крестообразная отвёртка.

    Замену датчика следует производить, выключив двигатель и отсоединив минус от аккумулятора. Затем нужно отсоединить разъем датчика, на котором имеется фиксатор. После чего отвернуть два винта, которые крепят датчик к дроссельному узлу. После данной манипуляции датчик спокойно снимается с оси дроссельной заслонки.

    Видео — замена датчика положения дроссельной заслонки на ВАЗ2110, 2114, 2115:

    Установку нового устройства следует производить в обратном порядке. При этом нужно проследить, чтобы сама дроссельная заслонка была закрыта. Обычно когда покупается новый ДПДЗ, то в его комплектацию входит уплотнительное кольцо. Оно устанавливается между датчиком и патрубком дросселя. Не забывайте снять старое кольцо перед установкой нового датчика.

    После установки на место, затянуть его крепёжными винтами пока уплотнительное кольцо полностью не сожмётся. Теперь остаётся только подсоединить разъем и зафиксировать его при помощи защелки.

    После этого отсоединить на 5 минут. Это делается, чтобы сбросить старые параметры датчика в ЭБУ, которые в большинстве случаев сохраняются.

    Регулировка

    В некоторых случаях возникает необходимость регулировки датчика положения дроссельной заслонки. Данная процедура может стать альтернативой его замене. И проводить её следует при явных признаках неисправности. О них было упомянуто выше.

    Видео — регулировка датчика положения дроссельной заслонки на VW Passat:

    Для регулировки также понадобится мультиметр с проводами. Не стоит всё делать, что называется «на глаз», поскольку электронный блок управления будет принимать неправильные данные. Соответственно он будет неправильно дозировать топливовоздушную смесь со всеми вытекающими неприятностями.

    Перед регулировкой крепёжные отверстия датчика нужно немного расширить. Это делается для того, чтобы датчик можно было поворачивать вокруг своей оси.

    Важный момент: перед тем как каждый раз снимать ДПДЗ или отсоединять его разъем, необходимо выключать зажигание, а перед каждым замером – включать.

    Разъем датчика можно снять, а можно оголить небольшой участок проводов разъёма, спрятанных под кожухом. Интересуют только эти два провода, обычно это синий (плюс) и чёрный (масса). Они понадобятся для измерения напряжения в процессе регулировки. Если разъем снять, тогда нужно подсоединить провода мультиметра к соответствующим контактам на датчике.

    Подсоединив провода к контактам датчика (они должны быть хорошо закреплены), установить его на место. Крепёжные винты закрутить не до конца: чтобы датчик не болтался, но его можно было поворачивать. Теперь нужно аккуратно вращать датчик против или по часовой стрелке до тех пор, пока на приборе не установятся такие показания: 0,55-0,56 В. При необходимости крепёжные отверстия нужно расширить для увеличения угла поворота.

    При установлении требуемого значения следует надёжно закрепить ДПДЗ. После этого выполнить контрольный замер напряжения. При необходимости заизолировать открытые ранее участки проводов.

    Ранее мы писали о симптомах, которые могут проявляться при поломке датчика положения дроссельной заслонки. Но такие признаки нередко вызывают и поломки других датчиков или компонентов двигателя. Поэтому перед покупкой нового ДПДЗ имеющийся датчик необходимо проверить на работоспособность.

    ДПДЗ установлен на корпусе дроссельной заслонки. Этот датчик содержит резистор переменного сопротивления (или контактные точки, в зависимости от модели), который передает сигнал в электронный блок управления двигателем. Показания датчика зависят от положения дроссельной заслонки.

    Когда водитель нажимает на педаль газа, заслонка вращается, увеличивая приток воздуха во впускной коллектор. При работающем моторе положение заслонки (и данные с других датчиков) сообщает компьютеру, сколько топлива нужно двигателю в определенный момент.

    Поэтому, без правильного сигнала, поступающего от ДПДЗ, возникают проблемы с топливно-воздушной смесью. Отметим, что проверить датчик положения дроссельной заслонки не очень сложно. Вам понадобится информация о заводских параметрах работы датчика, после чего его проверяют с помощью цифрового мультиметра.

    Купить мультиметр можно во многих магазинах, этот простейший диагностический прибор пригодится вам ещё не раз.

    Самая распространенная неисправность датчика дроссельной заслонки – износ, короткое замыкание или обрыв в электрической цепи либо резисторе. С помощью этой статьи вы сможете понять, как проверить ДПДЗ мультиметром лишь за несколько минут. Это поможет понять, нуждается ли элемент в замене или проблема не в нём.

    Симптомы неисправности ДПДЗ:

    • бедная или богатая топливная смесь;
    • проблемы с зажиганием;
    • неправильные сигналы для других исполнительных механизмов;
    • неровный холостой ход;
    • провалы при разгоне;
    • подергивание;
    • остановка двигателя.

    Методы диагностики ДПДЗ

    Самый распространенный тест датчика – измерение сопротивления или напряжения в различных положениях дроссельной заслонки (закрытое, полуоткрытое и полностью открытое). Мы будем выполнять тестирование, используя функцию измерения напряжения.

    1. Откройте капот и снимите узел воздушного фильтра в том месте, где он соединяется с корпусом дроссельной заслонки.
    2. Осмотрите пластину дроссельной заслонки и стенки корпуса дроссельной заслонки, расположенные вокруг неё.

    * Если вы видите нагар на стенках или под пластиной заслонки, выполните очистку этого узла с помощью очистителя карбюраторов (карбклинера) и чистой ветоши. Поверхность должна быть полностью чистой. Нагар и грязь могут препятствовать закрытию дроссельной заслонки и её свободному перемещению.

    1. Найдите ДПДЗ, установленный на боковой части корпуса дроссельной заслонки. Датчик выполнен в виде небольшого пластикового блока с трехжильным разъемом.

    Подключен ли ваш ДПДЗ к «земле»?

    1. Аккуратно отсоедините электрический разъем от датчика положения дроссельной заслонки.
    2. Проверьте разъем и клемму на наличие загрязнений и повреждений.
    3. Установите мультиметр в подходящий режим, к примеру, 20V на шкале постоянного напряжения (DCV).
    4. Подключите красный щуп мультиметра к плюсовой клемме аккумулятора, обозначенной символом «+».
    5. Прикоснитесь черным щупом мультиметра к каждому из трех электрических контактов разъема проводки, который подключается к ДПДЗ.

    * Один из контактов, при прикосновении к которому на экране мультиметра появляется напряжение около 12 вольт, является контактом заземления. Обратите внимание на цвет этого провода.

    * Если ни один из контактов не отображает 12 вольт, это является признаком дефекта проводки, которая идёт к датчику положения дроссельной заслонки. Датчик не имеет заземления, поэтому он не может правильно работать. В такой ситуации нужно решать проблему с проводкой.

    1. Выключите зажигание.

    Подключен ли ДПДЗ к источнику опорного напряжения?

    1. Теперь подключите черный щуп мультиметра к контакту заземления на разъеме ДПДЗ, который вы только что идентифицировали.
    2. Поверните ключ зажигания в положение ON, но не запускайте двигатель.
    3. Подключите красный щуп мультиметра к каждому из двух других контактов разъема.
    4. На одном из контактов напряжение должно составлять около 5 вольт. Этот контакт передаёт опорное напряжение на ДПДЗ. Обратите внимание на цвет провода, подключенного к этому контакту. Третий провод является сигнальным.

    * Если ни на одном из двух контактов разъема не будет 5 вольт, в проводке есть проблема, которую необходимо исправить. Проверьте электрическую цепь на наличие плохих контактов или поврежденных проводов.

    1. Выключите зажигание.
    2. Вставьте электрический разъем в ДПДЗ.


    Выдает ли датчик положения дроссельной заслонки правильный сигнал?

    1. Для выполнения такой проверки необходимо использовать пару штырьков или скрепок.
    2. Подключите красный щуп тестера к сигнальному проводу датчика, а черный – к проводу заземления.
    3. Включите зажигание, но не запускайте двигатель.
    4. Убедитесь в том, что дроссельная заслонка полностью закрыта.
    5. Ваш мультиметр должен отображать значение в диапазоне 0,2-1,5 вольт или около этого, в зависимости от конкретного автомобиля. Если на экране вы видите ноль, убедитесь, что вы выбрали правильный режим прибора – обычно оптимальным является 10 или 20 вольт. Если на экране все ещё виднеется ноль, продолжайте проверку.
    6. Постепенно открывайте дроссельную заслонку, пока она не будет полностью открыта (или же ваш помощник может постепенно нажимать педаль газа до упора).

    * При полностью открытой дроссельной заслонке на мультиметре должно отображаться около 5 вольт.

    * Убедитесь в том, что напряжение постепенно увеличивается, когда вы медленно открываете дроссельную заслонку.

    * Если вы заметили, что в определенных положениях заслонки есть скачки напряжения или оно зависает на одном уровне, ваш ДПДЗ не работает правильным образом, поэтому его необходимо заменить.

    * Если датчик положения дроссельной заслонки не достигает напряжения в 5 вольт или около этого (в некоторых автомобилях – 3,5В) при полностью открытой заслонке, его надо менять.

    1. Выключите зажигание и снимите штырьки (скрепки).

    Если на вашем автомобиле установлен регулируемый датчик положения дроссельной заслонки (они встречаются на старых моделях), и его показания не соответствуют норме, попробуйте сначала отрегулировать его. Датчик подлежит регулировке, если вы можете ослабить болты его крепления и повернуть элемент влево или вправо.

    Регулировка датчика положения дроссельной заслонки

    Этот способ подходит для настройки внешнего датчика. Следующие советы дадут вам общее представление о процедуре регулировки ДПДЗ.

    1. Ослабьте крепежные болты датчика так, чтобы вы могли вращать его, слегка постукивая по нему рукояткой отвертки.
    2. Оттяните датчик для проверки напряжения с помощью мультиметра.
    3. Поверните ключ зажигания в положение ON, но не запускайте двигатель.
    4. Удерживайте дроссельную заслонку в закрытом положении (или в положении, указанном в руководстве по ремонту или обслуживанию вашего автомобиля).
    5. Убедитесь, что напряжение соответствует указанному в руководстве. Если нет, поверните датчик влево или вправо, пока не получите заданное напряжение.
    6. Удерживайте ДПДЗ в этом положении и затяните крепежные винты.

    Если датчик не поддаётся регулировке и не достигает требуемого напряжения, замените его.

    Информация о том, как проверить датчик дроссельной заслонки, может сэкономить ваше время и поможет избежать ненужной замены компонентов. С помощью простого теста вы сможете быстрее вернуть свой автомобиль в строй. Такая проверка легко выполняется всего за несколько минут.

    Датчик положения дроссельной заслонки (ДПДЗ) представляет собой электронное устройство, обеспечивающее взаимосвязь между углом положения дроссельной заслонки и напряжением, за счет которого регулируется уровень подаваемого в цилиндры топлива и воздуха. Этот элемент используется в двигателях с впрыском топлива.

    Конструкция датчика довольно проста: к дроссельной заслонке жестко крепится потенциометр, имеющий три вывода. Один из выводов подает рабочее напряжение, второй замыкается на массу, а третий позволяет снимать полученные данные блоком управления двигателем для их дальнейшей обработки.

    Принцип работы датчика положения дроссельной заслонки можно понять, исходя из его конструкции. Закрытая дроссельная заслонка не должна подавать сигнал, поэтому напряжение держится в пределах фонового. При открытии дроссельной заслонки уровень напряжения растет вплоть до максимального значения, если заслонка открывается полностью.

    Сигнал, поданный ДПДЗ, дает возможность следить за текущим положением дроссельной заслонки, а скорость изменения этого сигнала отправляет в блок управления двигателем информацию о динамике работы педали «газа». Блок управления двигателем получает сигнал об уровне напряжения на потенциометре и оперативно вносит изменения в работу силового агрегата, регулируя подачу топлива и момент возникновения искры.

    При запуске двигателя ДПДЗ определяет степень открытия заслонки. Если она открыта более чем на ¾, то контроллер запускает продувку силового агрегата. Закрытое положение позволяет активировать регулятор холостого хода, за счет которого обеспечивается подача воздуха в двигатель через обходной канал.

    Признаки неисправности датчика положения дроссельной заслонки

    Стоит сразу отметить, что возникающие при неисправном ДПДЗ признаки могут истолковываться разным образом . Порой неопытные водители при нехватке оборотов сразу же меняют датчик положения дроссельной заслонки, хотя он вполне мог быть исправным. В общем, спешить с заменой этого элемента не стоит – сначала нужно убедиться в том, что именно его неисправность стала причиной плохого функционирования двигателя.

    Заметить признаки неполадок в работе датчика положения дроссельной заслонки достаточно просто, поскольку их немало:

    1. Повышение или нестабильность холостых оборотов двигателя.
    2. Нехватка оборотов при включении нейтральной передачи, за счет чего двигатель постоянно глохнет.
    3. При движении наблюдаются заметные рывки и ощутимая просадка динамики.
    4. На приборной панели зажглась лампочка «Check Engine».
    5. Двигатель не удается запустить с первого раза, а при дальнейшей работе наблюдается небольшая «неуверенность» мотора.
    6. Повышенный расход горючего.
    7. Заметное падение мощности двигателя на любых оборотах.

    ДПЗД: вид сбоку

    Каждый из этих признаков неприятен сам по себе, а когда они начинают проявляться синхронно и с завидным постоянством – это явный признак того, что необходимо проверить двигатель, в том числе и датчик положения дроссельной заслонки (этот элемент довольно часто выходит из строя).

    Неисправный ДПДЗ нередко становится причиной описанных выше проблем, и за его состоянием нужно тщательно следить.

    Как проверить датчик положения дроссельной заслонки

    Симптомы неисправного датчика довольно расплывчаты и могут указывать на возникновение самых разных неполадок. Чтобы точно убедиться в неисправности ДПДЗ, необходимо провести его диагностику.

    Проверка датчика достаточно проста, а из оборудования для нее потребуется только вольтметр. Алгоритм проверки будет выглядеть следующим образом:

    1. Сначала нужно включить зажигание. Далее при помощи вольтметра замеряется уровень напряжения между ползунком и отрицательным выводом. Стрелка вольтметра не должна двигаться выше 0,7Вт. В противном случае можно сделать вывод о наличии неисправности.

    2. Если предыдущий шаг был пройден успешно, то необходимо, не отсоединяя вольтметр, открыть дроссельную заслонку до упора. Напряжение должно подняться выше 4 В. Рабочее напряжение при полностью открытой заслонке обычно колеблется в пределах 5 В, но небольшие отклонения вполне возможны даже при исправном датчике.

    3. Следующее действие должно проводиться при выключенном зажигании. Для проверки извлекается разъем и проверяется сопротивление между ползунком и любым из выводов.

    4. Поворачивая подвижный сектор, нужно внимательно отслеживать движения стрелки вольтметра. Плавное и неспешное движение позволяет говорить о том, что датчик положения дроссельной заслонки в порядке. Рывки или хаотичные перемещения стрелки являются верным признаком того, что ДПДЗ необходимо заменить.

    Датчик положения дроссельной заслонки: возможные неисправности

    Датчик положения дроссельной заслонки имеет достаточно простое устройство, но даже с учетом этого в нем есть элементы, которые могут выйти из строя вследствие износа или резкой перегрузки. К числу наиболее распространенных проблем ДПДЗ можно отнести следующие:

    1. Истирание напыления основания на начальном отрезке движения ползунка. Стертая резистивная основа всегда становится причиной возникновения неисправности ДПДЗ. При движении ползунка напряжение, подаваемое в блок управления двигателем, должно расти – но этого не происходит из-за отсутствия сопротивления. В результате возникают неисправности, вплоть до сбоя в работе блока управления двигателем.

    2. Неисправность любого наконечника. Малейшая неполадка зачастую тянет за собой массу других проблем. В этом случае повреждение одного наконечника приводит к тому, что на подкладке возникают заусеницы. Они, в свою очередь, выводят из строя и остальные наконечники. Контакты в таком случае иногда могут продолжать работу, но недолго, да и износ подложки будет намного выше, чем при нормальных условиях. В любом случае, при такой неисправности резистивный слой и ползунок не контактируют, тем самым приводя силовой агрегат в неработоспособное состояние.

    3. Выход из строя ползунка. Иногда и сам ползунок становится причиной неполадки в работе датчика положения дроссельной заслонки. Как правило, этот элемент конструкции со временем изнашивается или начинает отходить от правильной траектории, в результате чего и возникает неисправность.

    Чтобы устранить неисправность ДПДЗ, стоит в первую очередь разобраться, можно ли обойтись незначительным ремонтом, или будет гораздо проще заменить всю конструкцию целиком.

    Несмотря на простоту датчика положения дроссельной заслонки, чинить его довольно сложно и не очень выгодно. Можно почистить контакты или подогнуть их, но это решение больше походит на полумеры – гораздо проще будет приобрести и установить новый датчик.

    Видео: что такое ДПДЗ, причины неисправностеи и решение

    Заключение

    Мы определили где находится датчик положения дроссельной заслонки и что это такое. Датчик положения дроссельной заслонки – это маленький, но гордый элемент электронной системы управления двигателем, при неисправности которого возникает масса проблем, вплоть до невозможности запуска силового агрегата. Простота конструкции в большинстве случаев не дает достаточного пространства для ремонта ДПДЗ, но невысокая стоимость этого элемента устраняет необходимость ремонта, позволяя просто заменить дефектную деталь.

    Двигатель ВАЗ-2110 (8 клапанов) инжектор: устройство. ВАЗ-2110: схема форсунки

    Тема данной статьи – это двигатель ВАЗ-2110 (8 клапанов) форсунки в системе впрыска топлива. Основная задача-найти все его достоинства и недостатки, сравнить с бензиновым двигателем. Но нужно немного углубиться в историю, чтобы увидеть, как разрабатывался этот двигатель, насколько он хорош в обслуживании и ремонте. А начать рассказ можно будет с конца 70-х годов прошлого века, когда инженеры ВАЗа задумались над проектированием переднеприводных автомобилей.А после будет рассмотрена инжекторная система впрыска, ее отличие от карбюраторной, преимущества и недостатки.

    История двигателя

    А теперь история берет свое начало с двигателя ВАЗ-2110 (8 клапанов) инжектор. И было начато в конце 70-х годов. В эти годы дизайнеры начинают понимать, что выпускаемая годами классика имеет высокую стоимость. Кроме того, «Фиат 124» — это лучший автомобиль Европы 1964 года. Прошло почти два десятилетия, нужно обновить модельный ряд.И начал экспериментировать. Первые модернизированные ведущие колеса, естественно, стали использовать ременные. А вот с двигателем ВАЗ-2105 (годы выпуска 1980-1988) он прижился, хоть и снизил уровень шума.

    Причина проста: поршни нуждаются в шлифовке, которая не допускает открытого стука клапанов. Но при ремонте двигателей устанавливались, как правило, подходящие по размеру, но без проточки, поршни, с двигателей объемом 1,3 литра. Но в начале 80-х вышло уже восьмое поколение.Более новый, чтобы соответствовать европейским аналогам. И самое главное – автомобили имеют передний привод, мотор с ременной передачей механизма ГРМ. И это был тот самый двигатель, который с множеством переделок устанавливается на современные автомобили. На моделях 2109 и 2110 эти силовые агрегаты впервые были адаптированы к системе впрыска топлива.

    Рекомендуем

    Как работает задняя втулка переднего рычага и сколько она служит?

    Втулка задняя переднего рычага – один из составных элементов ходовой части автомобиля.Он относится к направляющим элементам подвески, которые вместе с рычагами выдерживают огромные нагрузки с колесами. Однако с этим пунктом много…

    Расход масла в двигателе. Шесть причин

    Вряд ли можно найти автомобилиста, которого бы не беспокоил повышенный расход масла. Особенно досадно, когда это происходит с очередным новым мотором. Вот самые частые причины, которые приводят к расходу масла в дв…

    Как работает выхлопная система?

    Выхлопная система предназначена для удаления продуктов сгорания из двигателя и вывода их в окружающую среду.Также должно быть обеспечено снижение шумового загрязнения до допустимых пределов. Как и любые другие сложные устройства, эта система состоит из семи…

    Главный двигатель

    Никаких существенных отличий при беглом осмотре обнаружить не удается. Карбюраторная система впрыска топлива не влияет на базовую конструкцию двигателя. Но стоит обратить внимание на детали. Например, посмотрите на термостат ВАЗ-2110 инжектор (8 клапанов). Сразу бросается в глаза, что его можно разобрать! Точно! Инженеры в Европе сидят и думают, как сократить срок службы автомобиля, а наши в это время настоящие улучшения, приносящие пользу потребителю. Понятно, что у термостата сломан не корпус, а внутренности — термочувствительный элемент или клапан. Поэтому зачем плодить миллионы дел? Гораздо дешевле будет сделать один для автомобиля, а в случае выхода из строя термостат менять только внутренний.

    Но это еще не все преимущества отечественных двигателей. Учтите, что в США и Европе все автомобили одинаковые, иногда ремонтировать нет смысла, проще выкинуть в утиль, а купить новый. Причина частично в двигателе.Например, АВТОВАЗ — это чуть ли не единственный завод, который продолжает на свою продукцию ставить блоки двигателей внутреннего сгорания из чугуна! Во всех развитых странах для этой цели уже давно используются сплавы алюминия! Страдает ресурс двигателя, но самое главное – нет возможности выполнить ремонт, как бы он не был скучен или перегринован. А это намного дешевле, чем покупка нового двигателя или автомобиля. Может, состоятельный бюргер и может себе это позволить, но в нашей стране автомобиль для многих остается роскошью.

    Что такое инжектор?

    А теперь посмотрим как выглядит на автомобиле ВАЗ-2110 схема форсунки, рассмотрим основные узлы и принцип работы. Но сначала нужно ответить на вопросы, что за инжектор и для чего он нужен. Всем известно, что до конца 90-х устанавливались карбюраторы. В них потоки воздуха смешивались, а затем поступали во впускной коллектор топливной системы. И это умное устройство для смешивания бензина с воздухом в идеальных пропорциях — 14 к 1.Но есть игра вакуума и атмосферного давления.

    Инжектор

    А вот двигатель ВАЗ-2110 (8 клапанов) инжектор намного легче карбюраторного варианта. Но это рассматривается с точки зрения электрика. Дело в том, что система состоит из множества электронных устройств, которые отвечают за работу двигателя в целом. Вместо карбюратора на впускном коллекторе установлена ​​рампа. По сути, это участок патрубка, в котором находится топливовоздушная смесь. Откачивается из бака электронасосом под небольшим давлением. По умолчанию рампа полностью герметична, от каналов впускного коллектора ее отделяют электромагнитные клапаны-форсунки. Но вот загвоздка: в рейке поддерживается постоянное давление, которое регулирует датчик, а качество смеси и количество подаваемого бензина напрямую зависят от того, насколько открыта дроссельная заслонка.

    Схема системы впрыска топлива

    Итак, теперь подробнее о системе питания двигателя ВАЗ-2110. Первым в списке стоит топливный насос.Он устанавливается непосредственно в бак вместе с фильтром и приводится в движение ротором двигателя только при включенном зажигании (при условии, что давление в рампе ниже минимального уровня). Далее топливо поступает по трубкам в рампу. Здесь происходит образование смеси. Сначала воздух проходит через фильтр для очистки. Гибкая трубка корпуса фильтра соединена с дроссельным узлом.

    Датчики

    Не менее интересный двигатель ВАЗ-2110 (8 клапанов). Инжекторное устройство системы управления, если быть точным, включает в себя множество датчиков. Весь контроль происходит с помощью датчиков. Итак, между фильтром и датчиком дроссельной заслонки массовый расход воздуха. На заслонке установлен датчик положения. Рейка — напорная. Кроме того, между вторым и третьим цилиндрами на поверхности блока цилиндров находится датчик детонации. И шкив генератора-двигателя оборотов. Из передачи производится измерение скорости автомобиля. Все данные, которые поступают со считывателей, поступают в электронный блок управления.

    Электронный блок управления

    Это, если можно так сказать, сердце системы.На ВАЗ-2110 схема форсунки сводится к этому устройству. Небольшой корпус с большим количеством выводов, но внутри самое интересное — микроконтроллер. Здесь он регулирует всю работу двигателя. Во внутренней памяти присуща так называемая топливная карта. Контроллер определяет, сколько воздуха и топлива необходимо подать на рампу, чтобы двигатель работал в штатном режиме, не стучал. Но самое главное – за какой промежуток времени нужно подать импульс на топливные форсунки, чтобы они открылись и впрыснули смесь в камеру сгорания.

    Что лучше: карбюратор или инжектор?

    А теперь немного о том, какой двигатель ВАЗ-2110 будет надежнее: инжекторный или карбюраторный? И смотреть на этот вопрос нужно с разных сторон. Например, новичкам понравится инжектор. Постоянная скорость, нет необходимости в холоде, чтобы перекрыть поток воздуха, и трогаться с места намного легче. Но преимущество все же есть – машина на высоких скоростях более высокая. Даже на скорости 120 км/ч при выжимании педали газа машина быстро набирает скорость.От карбюратора намного медленнее. Поэтому обгонять транспортное средство с инжектором безопаснее. Но при запуске с легким карбюратором легко «срывается» инжектор. И причина в более высоком крутящем моменте на более низких уровнях. Да и стоимость обслуживания, конечно, у инжекторной «десятки» выше, так как поставить точный диагноз в случае поломки порой сложно.

    Фильтр на дроссельный узел ВАЗ 2110. Чистка и промывка дроссельной заслонки

    Сегодня речь пойдет о дроссельном узле или так называемом дроссельном который устанавливается на автомобили ВАЗ-2110, 2111 и 2112 от состояния и работоспособности этого узла зависит правильная работа двигателя, а так как этот узел подвержен загрязнению из-за попадание частиц масла, картерных газов, пыли дроссельный узел нуждается в периодической очистке .Обычно рекомендуется чистить дроссельную заслонку не реже, чем через каждые 50 000 километров пробега, но многие склоняются к тому, что производить ее чистку необходимо по мере необходимости, иногда чаще, а может быть, и реже указанного выше пробега.

    Как понять, что дроссельный узел надо чистить? Да, вы просто не сможете не обратить внимание на такого рода проблемы, такие как рывки холостого хода до низких значений при резком отпускании педали газа, вплоть до того, что двигатель может глохнуть, а если вы двигаетесь на передаче, то вы почувствуете характерную «тряску» от того, что двигатель переустанавливается как бы с толкача, так же будет сложно запустить двигатель на холодную, когда он остыл, просто при запуск двигателя может провести.Все это налицо признаки загрязнения дроссельной заслонки И чистить надо, но не просто чистить на машине а разбирать, частично разбирать и чистить с применением спецхимии типа карбклинера. Проблемы со свободным ключом возникают из-за того, что может быть загрязнен и сам канал перепуска холостого хода. Многие начинают думать, что виноват датчик холостого хода, покупают новый, а проблема с холостыми не решается. Итак, мы расскажем вам с фото, как правильно провести процедуру чистки дроссельной заслонки своими руками с минимальной потерей времени и без обращения на СТО.

    Все работы производить на остывшем двигателе, чтобы не сгорел. Нужна накидка «на 13» и разные отвертки, а также жидкость для промывки ДЗ и карбюраторов, продается на любом авторынке.

    Сначала снимите пластиковый кожух. С двигателя открутите гайки, указанные стрелками на фото

    Затем откручиваем пробку на расширительном бачке для сброса давления в системе охлаждения.

    Затем, ослабив хомут, мы отметили их на фотографиях красными стрелками.


    Затем снимите шланг воздушной форсунки. Обратите внимание, нет ли масла или масляного покрытия. Если есть — то есть вероятность, что забился канал в дроссельной заслонке принудительной вентиляции.


    Затем открутите два хомута шлангов, обеспечивающих подогрев ДЗ и заглушите их во избежание тосола.

    Скидываем шланг вентиляции топливного бака, не заметив его.

    Снимаем тросик газа с ДЗ и откручиваем две гайки которыми прикручен дроссель.


    Снять дроссельный узел, приступить к очистке. Думаю не надо никого убеждать что наш дроссельный узел нуждается в чистке


    Берем наш карбклинер и тщательно отмываем им все загрязнения с дроссельного узла, все рейды, каналы и т.д.


    Откручиваем регулятор холостого хода, он держится на двух болтах, промываем его канал в дросселе, заодно проверяем в каком состоянии сам РХХ.


    Не должно быть чрезмерных бэклатов или генераций.Все узкие каналы с невозможностью продувания можно убрать тонкой проволокой


    Также обратите внимание на прокладку дроссельной заслонки. Не должно быть повреждений.


    После тщательной мойки собираем все в обратном порядке, тщательно затягиваем все хомуты на соединениях, после чего заводим машину. Уверен, что Эффект от дроссельных заслонок Вас приятно удивит. Вполне вероятно, что расход бензина уменьшится, двигатель «добавит» лошадей, и холостой ход станет как никогда стабильным 😉

    За подачу воздуха в двигатель автомобиля ВАЗ 2110 отвечает дроссельный узел (ДФ).Обогащение топливной смеси зависит от его работы свежим воздухом. А при повреждении дроссельного узла нарушается функционирование силовой установки. При поломке удар на новый, но иногда результатом нарушения работы может быть загрязнение узла или поломка ДПДЗ — датчика положения дроссельной заслонки ВАЗ 2110. И чистку, и замену можно выполнить самостоятельно.

    Полезный совет: производить чистку и менять прокладку необходимо каждые 50-60 тыс. км пробега.Эта цифра подходит для всех моделей ВАЗ. Тогда ремонт и замена не потребуются. Уборка всего за 150-200 руб.

    Расположение и основные неисправности ДП и ДПДЗ

    Для чистки или замены нам необходимо найти дроссельный узел. В автомобиле ВАЗ 2110 он находится в моторном отсеке на дроссельном патрубке. Определить неисправность заслонки можно по следующим признакам:

    1. При наборе скорости появляются ощутимые рывки.
    2. Увеличить скорость холостого хода.
    3. Индикация «Проверить двигатель».
    4. На нейтральной скорости двигатель глохнет.
    5. Снижение динамики.
    6. «Плавающие» обороты.

    Демонтаж дроссельной заслонки

    Демонтаж нужен в любом случае. При наличии неисправностей узел меняется на новый, если нет проблем, кроме загрязнения, то на заслонке меняется прокладка, после чего производится тщательная чистка. Для демонтажа потребуется набор отверток и торцевой ключ на «13». Также необходимо приобрести специальную чистящую жидкость, которую можно найти в любом автомобильном магазине.Отличным вариантом станет средство для карбюраторов – Арбо. Разборка производится только на «холодном» моторе.

    Работы работают по следующей схеме:

    1. Поднимаем крышку капота и демонтируем пластиковую крышку мотора.
    2. Далее следует снизить давление в системе охлаждения. Для этого нужно снять пробку расширительного бачка.
    3. Закручиваем крепления хомутов, ослабляя их.
    4. У нас будет шланг принудительной вентиляции электростанции — его надо снять.Внимательно осмотрите воздушную форсунку на наличие масляных следов. Если они присутствуют, то вероятен канал принудительной вентиляции, как следствие — сбойная работа всего узла.
    5. Следующим этапом будет разборка шлангов обогрева заслонки. Их удобнее снимать ослабленными хомутами.
    6. Переходим к демонтажу шланга, отвечающего за вентиляцию бензобака.
    7. После откручивания двух гаек и троса процесс полностью закончен — снимаем весь узел.

    Если при визуальном осмотре была замечена деформация деталей, лучшим выходом будет замена агрегата. Если требуется только очистка, перейдите к следующему разделу.

    Очистка

    Итак, деталь удалена. Теперь необходимо оценить состояние прокладки. Если чистка производится впервые, то прокладка подлежит замене. Чистка производится с помощью заранее приготовленного средства, ватных палочек и зубной щетки. Нам нужно очистить все полости, скрытые каналы.Самому демпферу и местам посадки нужно уделить особое внимание.

    В результате Ду должен быть полностью очищен от смазки и пыли. Перед установкой стоит прочистить вентиляционный канал картерных газов. Здесь вам понадобится ножной насос. Выполнять чистку лучше теми же средствами.

    Неисправность датчика положения дроссельной заслонки

    Причиной описанных выше дефектов может быть неисправность ДПДЗ ВАЗ 2110. Этот элемент необходим для того, чтобы сообщать контроллеру о положении заслонки сразу после изменения положения педали газа.Выходное напряжение ДПДЗ постоянно меняется – это позволяет осуществлять правильную раздачу и дозировку топливной смеси.

    При неисправности DPDS запускаются неисправности, поэтому информация о положении дроссельной заслонки подается некорректно. Из-за этого может появиться перерасход топлива или перебои в работе силовой установки. Иногда проблему решает очистка поверхности сенсора. Но если ДПДЗ поврежден, то поможет только замена. Процесс замены очень прост.Необходимо снять старый датчик и установить на его место новый. Никаких дополнительных работ не требуется.

    Видеоинструкция

    Важным устройством в автомобиле является дроссельная заслонка. Этим узлом оснащено большинство автомобилей, основной задачей которого является регулирование потока горючей смеси, поступающей в двигатель внутреннего сгорания. Дроссельная заслонка на ВАЗ 2110, как и форсунка, являются важными блоками, отвечающими за подачу воздуха и топлива в цилиндры двигателя внутреннего сгорания.

    Назначение и устройство дроссельной заслонки

    Дроссельная заслонка в автомобиле ВАЗ 2110 – это целый узел, который устанавливается в систему воздуховодов. На входе — патрубок от воздушного фильтра, выход соединен с впускным коллектором. Дроссель должен регулировать поток воздуха, поступающего в двигатель. За счет этого осуществляется регулирование мощности двигателя.

    В дроссельной конструкции (ДЗ) используется привод. Он может быть механическим или электронным. Положение дроссельной заслонки напрямую зависит от положения педали газа.

    Важным элементом в составе ДЗ является датчик дроссельной заслонки. На ВАЗ 2110 он выполнен в виде потенциометра, подающего сигнал. Она меняется в зависимости от угла дроссельной заслонки. Этот сигнал поступает в электронную систему Engine. Электронный блок управления дозирует поступающее топливо.

    В процессе эксплуатации загрязнился дроссельный узел. Из коллектора видны продукты сгорания топлива, а с другой стороны – пыль. Наличие загрязнений в дроссельной заслонке ВАЗ 2110 влияет на стабильную работу двигателя.

    Основные признаки наличия загрязнения в блоке дроссельной заслонки:

    • слабая динамика разгона автомобиля;
    • нестабильная работа мотора на холостом ходу;
    • Движение автомобиля происходит рывками, плавности нет.

    Очистка ДЗ.

    Чистка ДЗ обойдется намного дешевле, чем покупка новой дроссельной заслонки на ВАЗ 2110. Цена нового блока в разы выше.

    Для очистки блока дроссельной заслонки своими руками необходимо использовать следующие материалы и инструменты:

    • отвертка;
    • набор инструментов с ключами и головками;
    • новая прокладка блока дроссельной заслонки;
    • защитные перчатки;
    • приспособление для чистки карбюраторов;
    • ушные палочки для труднодоступных мест;
    • старая зубная щетка.

    Порядок чистки дроссельной заслонки на ВАЗ 2110:

    1. Поднимите капот автомобиля. Снимите кельвы с аккумулятора. Достаточно клему минус кинуть. Для этого используйте ключ на 10.
    2. Снимите приемник. Ослабление хомута на 5 патрубках. Снимите форсунки. Сверху видны четыре патрубка, пятый расположен под дроссельной заслонкой дроссельной заслонки.
    3. Отсоедините разъемы от датчика на дроссельной заслонке, регулятора холостого хода (RXX).
    4. Трос управления дроссельной заслонкой отсоединен.
    5. Открутить воздушную заслонку от ресивера.
    6. Отверткой открутить регулятор холостого хода. Снимаем РСН с блока дроссельной заслонки.
    7. С помощью чистящего средства, старой щетки для чистки зубов и ушных палочек очистите блок дроссельной заслонки. Особое внимание уделяем каналам и местам посадки RXX. Удалите нагар и копайте. Перед использованием специальных средств для очистки карбюраторов можно промыть узел простым бензином.
    8. Рекомендуется нанести смазку на холостой ход регулятора холостого хода. Для этого используйте силиконовую смазку, которая поможет продлить срок службы RXH и блока дроссельной заслонки в целом.
    9. Соберите дроссельный узел. Прикручиваем его к ресиверу, не забыв установить новую прокладку. Подсоедините все патрубки и разъемы.


    Важная часть дросселя «Ворс». Некоторые автолюбители переустанавливают составной узел и устанавливают увеличенный в диаметре «пинет».Этим можно добиться более обогащенной топливной смеси. Мощность мотора увеличивается. Операцию по тюнингу двигателя лучше поручить специалисту по моторам. В одиночку, без хорошей подготовки, не стоит проводить такую ​​операцию.

    Еще одной причиной нестабильного поведения ДВС может быть неисправный датчик дроссельной заслонки. На ВАЗ 2110 замену датчика можно провести своими руками. Цена у него низкая. Рекомендуется использовать бесконтактный датчик. Его стоимость немного выше, но датчик будет существенно длиннее.

    Вы можете самостоятельно продиагностировать датчик самостоятельно. Для этого нужен тестер. Рассмотрим пошагово:

    1. Необходимо включить зажигание. Проводим замер напряжения между контактом потенциометра и «минусом». Правильное значение на вольтметре 0,7 вольта.
    2. Сектор из пластика вывернуть до упора, тем самым полностью открыть заслонку. Вольтметр должен показывать 4 вольта.
    3. Следует выключить зажигание, отсоединить разъем от датчика и измерить сопротивление потенциометра датчика ДЗ.
    4. Плавно поворачивайте сектор, соблюдайте показания тестера. Если датчик исправен, стрелка будет двигаться без рывков и плавно. Если это не так, то датчик дроссельной заслонки следует заменить.

    Если чистка и замена датчика ДЗ не решили проблему плавности хода, необходимо обратиться к автолюбителю, возможно потребуется провести дополнительную диагностику двигателя или отрегулировать регулятор холостого хода. Эта операция осуществляется с помощью специальных приспособлений.

    В качестве топлива в двигателях внутреннего сгорания автомобилей ВАЗ-2109, ВАЗ-2110 и других моделей, выпускаемых или выпускаемых Волжским автомобильным заводом, используется бензин. Однако в цилиндрах он сгорает не сам по себе, а в смеси с воздухом. Дроссель нужен для приготовления топливно-воздушной смеси в необходимых пропорциях. Он расположен за воздушным фильтром перед.

    По большому счету, дроссель — это воздушный клапан, который регулирует количество воздуха, поступающего в двигатель.Принцип его работы заключается в изменении сечения воздуховода. Когда он полностью открыт, воздух свободно попадает во впускной коллектор. Для определения угла открытия предназначен датчик положения дроссельной заслонки, который связан с блоком управления двигателем. На основании сигналов, которые передает датчик, блок управления подает команду на увеличение количества впрыскиваемого топлива, рабочая смесь обогащается, и мотор работает на максимальных оборотах.

    Чем меньше угол открытия заслонки, тем меньше воздуха попадает в коллектор, и меньше обороты двигателя.

    Дроссельное устройство

    Сам дроссель представляет собой круглую пластину, способную поворачиваться на 90 градусов вокруг своей оси (от полного закрытия до полного открытия). Он установлен внутри корпуса, там же размещается его привод, регулятор холостого хода (RXX) и датчик положения дроссельной заслонки. Все эти элементы вместе образуют дроссельный блок или дроссельный узел. Следует отметить, что на ВАЗ-2109 с инжекторным двигателем, ВАЗ-2110 и ВАЗ-2115 узел применяется один и тот же.

    Устройство корпуса дроссельной заслонки не так просто, как может показаться на первый взгляд.Кроме того, он также является частью системы охлаждения двигателя. Имеет каналы для циркуляции теплоносителя. Он также оснащен форсунками, одна из которых связана с двигателем, а вторая – с системой улавливания паров бензина.

    Регулятор холостого хода

    Регулятор холостого хода — электромеханическое устройство, задачей которого является поддержание определенной частоты вращения коленчатого вала при полностью закрытой дроссельной заслонке. Например, во время прогрева двигателя или изменения нагрузки при включении дополнительного оборудования.Устройство регулятора холостого хода следующее: внутри корпуса расположен шаговый электродвигатель, с которым связана подпружиненная коническая игла. При работе двигателя на холостом ходу игла, двигаясь вперед-назад, регулирует площадь поперечного сечения перепускного воздушного канала, через который проходит воздух при полностью закрытом клапане.

    Дроссель может иметь привод двух типов:

    1. механический, как у автомобилей ВАЗ-2109, ВАЗ-2110, ВАЗ-2114;
    2. электрический, который используется на большинстве современных автомобилей.

    Механический привод

    ВАЗ-2109, ВАЗ-2110 и другие устаревшие модели Волжского автозавода Дроссель связан с педалью газа при помощи стального троса. Механический привод имеет очень простое устройство и невысокую стоимость, поэтому до сих пор применяется на многих недорогих автомобилях.

    Электрический

    Если дроссельная заслонка оборудована электроприводом, прямой связи между ней и педалью газа нет. Принцип работы затвора с электроприводом не меняется, но его устройство значительно усложняется.Упрощенно такой узел работает следующим образом. Нажатие на педаль газа регистрирует специальный датчик, который передает эту информацию в блок управления двигателем, угол открытия клапана определяет датчик положения дроссельной заслонки, а также передает соответствующие сигнальные сигналы управления. Контроллер постоянно сравнивает эти значения и дает команды электродвигателю на увеличение или уменьшение угла открытия заслонки.

    Главная отличительная черта дросселя электропривода — отсутствие регулятора холостого хода.При работе двигателя на холостом ходу дроссельная заслонка закрыта не полностью, угол ее открытия устанавливается блоком управления в зависимости от параметров работы силового агрегата. Электронный дроссель, в отличие от механического, имеет как один датчик положения, так и два. Если один датчик, это потенциометр дроссельной заслонки, то дроссельный узел все равно будет работать.

    Датчик положения дроссельной заслонки

    Этот датчик является потенциальным. При воздействии на педаль газа меняется положение заслонки и напряжение, подаваемое на контроллер.В закрытом состоянии напряжение 0,7В, при полностью открытом 4В. В соответствии с этими данными датчик и управляет подачей топлива.

    При выходе из строя датчика положения контроллер не может правильно определить положение заслонки. Это выливается в следующие неисправности:

    • на всех режимах работы двигателя начинают плавать обороты, на холостых обороты будут повышены;
    • при выключении передачи (нейтраль) во время движения двигатель может заклинить;
    • Иногда может загораться индикатор Check.

    Для проверки работоспособности датчика положения можно использовать мультиметр. При включенном зажигании щуп подключается к разъемам В и С. Изменение положения заслонки должно привести к изменению напряжения.

    Что нужно для модернизации дроссельной заслонки на ВАЗ-2109, 2110, 2115

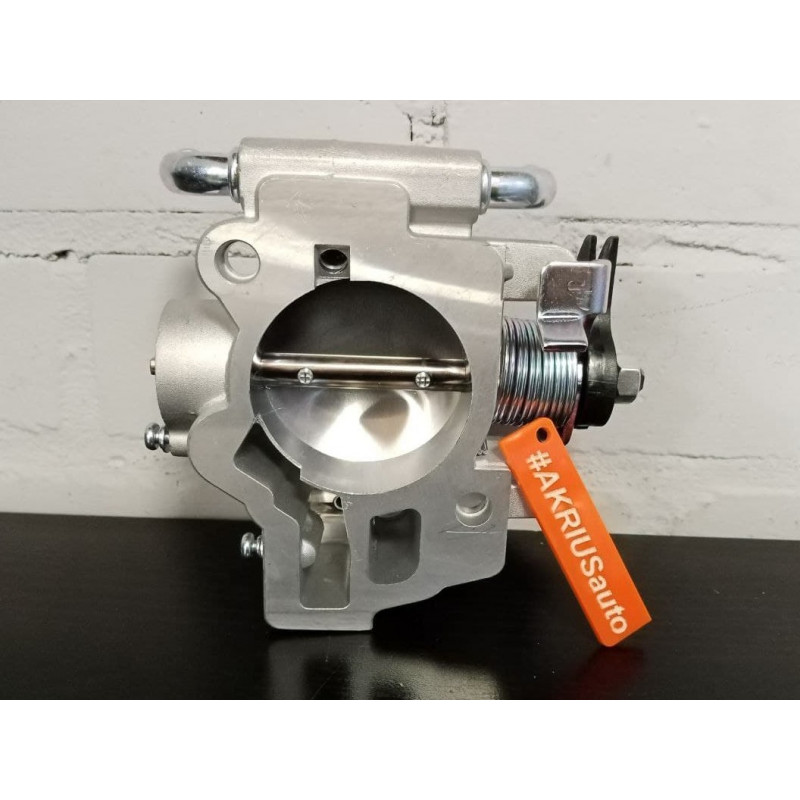

    В магазинах запчастей продаются дроссельные узлы с заслонками увеличенного диаметра (52, 54 и 56 мм) для автомобилей ВАЗ-2109, 2110, 2110 или 2115. По словам продавцов, установив такой демпфер вместо штатного 46-миллиметрового, владелец автомобиля получит существенные преимущества: машина становится отзывчивой на педаль газа, исчезают проблемы с холостыми оборотами, улучшается динамика автомобиля, улучшается его особенно заметно при замене штатного воздушного фильтра.Главный аргумент, который пытаются внушить автовладельцам, заключается в том, что мотору для эффективной работы требуется больше воздуха, для чего необходимо заменить стандартный дроссельный узел на улучшенный. Приведены даже цифры: диаметр ресивера ВАЗ-2109 или ВАЗ-2110 составляет 53 мм, а демпфер диаметром 46 мм якобы «душит» мотор.

    Многие владельцы ВАЗ-2109 и ВАЗ-2110 поддаются уговорам и меняют штатное устройство на улучшенное. После этого, действительно, мотор работает лучше, а машина динамичнее.Причина доработок на поверку оказывается проказной: вместо старого, грязного дросселя, давно нуждавшегося в тщательной чистке, хозяин поставил новый. В результате двигатель вернулся к работе в штатном режиме, что и воспринималось владельцами, как обещанная приемистость и резидентность автомобиля.

    Не нужно забывать, что увеличенный поток воздуха приводит к нарушению смесеобразования, так как ЭБУ не в состоянии корректировать подачу бензина. Чтобы устранить такую ​​проблему, автовладельцы, как правило, «перепрошивают» блок управления и расплачиваются в результате повышенным аппетитом машины.

    После нескольких лет активной эксплуатации дроссельный узел серьезно загрязнен и требует немедленной очистки, при негативном воздействии картерных газов, а также мелких частиц масла и пыли работа карбюратора становится нестабильной. Чистка дроссельной заслонки (ДЗ) должна производиться каждые 50-60 тыс. км., кроме того, необходимо время от времени проводить профилактику частичной разборкой данного узла.

    Признаки загрязнения дроссельной заслонки:

    1.Двигатель с трудом движется с высокой скоростью на холостом ходу при отрезанной педали акселератора. Например, когда вы тормозите или двигаетесь на «нейтралке». Вместо плавного возврата к оборотам они стремительно падают до 400-600 в минуту, после чего, как правило, мотор глохнет с характерным толчком или с большим трудом восстанавливается до нужных оборотов.

    2. Также в двигателе с загрязненным дроссельным узлом затруднен «холодный» пуск, в некоторых тяжелых случаях и «горячий». Перед пуском такого мотора приходится долго крутить стартером, при этом из выхлопа доносится характерный запах бензина.Однако стоит несколько раз приоткрыть дроссельную заслонку кратковременным нажатием на педаль газа, как двигатель «оживает» и запускается. Как правило, первые минуты он немного «троит». Может карбюратор троит и по другой причине как отрегулировать карбюратор Читайте.

    Причины загрязнения дроссельной заслонки

    Смесь воздуха и масла, а также микроскопические частицы пыли, которые проходят через воздушный фильтр из системы вентиляции картера. При использовании на а/м это вещество медленно покрывает все внутренние поверхности, особенно в местах сильной закрутки воздуха, то есть за дроссельной заслонкой, а также на штоке, регуляторе холостого хода.От длительной эксплуатации «отдает» грязи и сам тепловой зазор, а в дросселе уменьшается сечение перепускного канала регулятора холостого хода.

    Сегодня я расскажу о как почистить дроссельную заслонку ВАЗ 2110 своими руками из подробного описания Итого процесс.

    Чистка дроссельной заслонки

    Работа производится на холодном двигателе во избежание ожогов и других неприятностей.

    Из инструмента вам понадобится:

    1. Конец на «13».
    2. Набор отверток.
    3. Жидкость для промывки ДЗ, как вариант могу порекомендовать проверенный временем очиститель карбюраторов — ABRO, обладает высокой эффективностью при этом стоит совсем недорого.

    Как почистить дроссельную заслонку — пошаговая инструкция

    1. В первую очередь необходимо снять пластиковую (декоративную) крышку двигателя.

    2. Затем нужно открутить пробку расширительного бачка, чтобы снизить давление в системе охлаждения. 3. Нужно ослабить хомуты (см. фото.Они отмечены стрелками)


    4. Снимите шланг принудительной вентиляции воздушной форсунки. Произведите визуальный осмотр, если обнаружите следы масла в воздушном патрубке — скорее всего в дроссельном узле забит тонкий канал принудительной вентиляции. Если да, то все картерные газы вместе с частичками масла проходят через большой вентиляционный патрубок.


    5. Берем отвертку и ослабляем два хомута, затем снимаем шланги обогрева дроссельной заслонки, некоторое время они могут чем-то подсохнуть, например негодным.

    6. Снимите шланг системы вентиляции бензобака, для этого нужно открутить хомут.

    7. Осталось снять тросик и закрутить два крепления дроссельного узла.

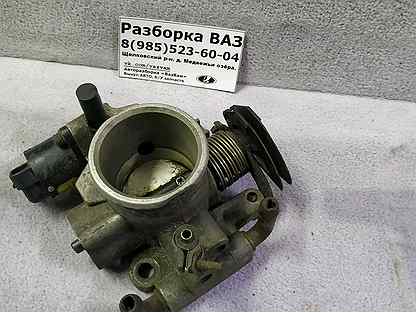

    На фото вы видите снятый дроссельный узел, комментарии излишни…


    Теперь непосредственно о том, как почистить дроссельную заслонку ВАЗ 2110

    1. Берём заранее приготовленный очиститель и как промыть дроссель, включая все каналы узла.Detach Special Внимание Откалиброван Канал принудительной вентиляции Carter обычно настолько поощряется, что приходится использовать иглу или стальную иглу.


    2. Отвинтить два болта и снять регулятор холостого хода (RXX). Как промыть его канал в дроссельной заслонке, обратите внимание на его состояние, срок службы РЧ примерно 100 тыс. км. Если при осмотре вы обнаружили, что холостой ход регулятора холостого хода очень грязный, клинический, имеет большой люфт или рабочий — рекомендую заменить его на новый.

    3. Если прокладка в дроссельном узле имеет «человеческий» вид, менять ее не нужно, если на ней есть повреждения — производить замену.

    Для любителей фото в стиле «до и после» специально сравнил два снимка для наглядности и демонстрации проделанной работы.


    Сборка осуществляется в обратном порядке. Вот собственно чистка дроссельной заслонки, Собираем все обратно и проверяем результат.Результат будет невероятный, по личному опыту могу сказать, что после того, как я почистил дроссельную заслонку автомобиля как подменили, изменилось все, работа двигателя, холостые обороты и звук изменились настолько, что мне показался двигатель мою машину подменили, или я «намудрил» в настройках. Во время движения откуда-то взялись невиданные подхваты и чувствительность, двигатель стал набирать обороты и меньше «кушать» топлива. Холостой ход стабилизирован, короче, результат просто ошеломляющий. Надеюсь, ваш тоже не прошел бесследно… Спасибо за внимание, берегите себя и свой автомобиль.

    Дефектный дпдз ваз. Методика проверки датчика положения дроссельной заслонки (тпдз)

    ВАЗ-2114 — усовершенствованная версия «девятки». На эту «Жигули» устанавливались практически такие же моторы. Однако основное отличие заключается в впрыске топлива. В 14-й «Ладе» полностью отошли от старых карбюраторов. Однако новая система требовала новых датчиков. Для того чтобы мотор работал исправно, в конструкции работают десятки датчиков.Они считывают сигналы и передают их в электронный блок. Эти сигналы включают температуру охлаждающей жидкости, давление масла, концентрацию CO в выхлопных газах, положение коленчатого вала и расход воздуха.

    Но есть еще один элемент, без которого невозможна стабильная работа двигателя. Это датчик положения дроссельной заслонки ВАЗ-2114 (сокращенно ДПДЗ). Что это за элемент, почему он выходит из строя и как его проверить? Рассмотрим в нашей сегодняшней статье.

    Характеристика

    ДПДЗ — устройство, преобразующее угловое положение воздушной заслонки в постоянный ток.Этот элемент устанавливается на все автомобили с впрыском топлива. Информация от датчика о состоянии перепускного клапана поступает на коллектор. Сам ДПДЗ может быть разного типа — пленочный или магнитный (бесконтактный). Он устроен так же, как и воздушный клапан. Когда элемент открыт, давление в системе равно атмосферному давлению. Но как только деталь закрывается, давление внутри снижается – образуется вакуум.

    Электронный датчик положения дроссельной заслонки ВАЗ-2114 имеет переменный и постоянный резистор.Сопротивление обоих около восьми Ом. Но выходное напряжение может варьироваться. Этот показатель зависит от положения самого дросселя. Эти процессы также контролируются специальным контроллером. В зависимости от полученных сигналов от ДПДЗ система регулирует количество воздуха и концентрацию топлива в смеси. При малейшей неисправности датчика положения дроссельной заслонки ВАЗ-2114 будет работать некорректно. Двигатель получит слишком много топлива. В обоих случаях мотор испытывает значительные нагрузки, теряется эластичность его работы.

    Где он установлен?

    Этот элемент находится в дроссельном узле.

    Точнее, датчик крепится к корпусу демпфера (соединен с его осью), рядом с регулятором холостого хода двигателя.

    Ресурс

    Сколько служит датчик положения дроссельной заслонки на автомобиле ВАЗ-2114? Замена этого элемента не требуется в течение следующих 50 тысяч километров пробега. Это средний срок службы ДПДЗ на ВАЗе. Но поскольку пробег большинства автомобилей этой модели уже давно перевалил за сотню, владельцы часто сталкиваются с неисправностями элементов.Как определить, что деталь нерабочая? Мы обсудим это ниже.

    Признаки

    Существует несколько симптомов, указывающих на неисправность этого элемента:

    • Высокие обороты холостого хода. Также подобная неисправность возникает при неработающем регуляторе ХХ. В обоих случаях заслонка открывается на гораздо больший угол. Из-за этого в камеру поступает много кислорода. И чем больше воздуха, тем быстрее сгорит смесь. Соответственно, из-за этого неудержимо растут обороты.
    • Снижение мощности двигателя. Это может произойти из-за неправильного приготовления рабочей смеси. Он содержит больше кислорода, чем должен. В результате двигателю не хватает энергии для создания крутящего момента. Вместе с этим заметно падает динамика разгона автомобиля.
    • Рывки при нажатии на педаль акселератора. Суть проблемы проста — в момент нажатия на газ в цилиндры поступает больше воздуха. А так как его концентрация уже выше нормы, то бывают провалы и мотор не может набрать нормальную скорость в движении.
    • Самопроизвольное выключение двигателя на ходу. Это также происходит из-за высокой концентрации воздуха. В камере сгорания недостаточно топлива для выполнения рабочего хода поршня. Из-за этого мотор троит и просто глохнет.

    Причины

    Ранее мы рассмотрели причины некорректной работы силового агрегата. Как видите, отказы случаются из-за неправильной концентрации воздуха в смеси.

    А по каким причинам на ВАЗ-2114 выходит из строя сам датчик положения дроссельной заслонки? Среди причин неисправности ДПДЗ следует выделить следующие:

    • Подгоревшие контакты.При открытии заслонки подвижный контакт датчика начинает двигаться, соприкасаясь с резистивным полем. При длительном использовании поле разрушается и контакт пропадает. Сигнал больше не может передаваться на контроллер, что препятствует нормальной работе системы.
    • Окисление контактов. И если в первом случае их уже не восстановить, то в этой ситуации можно попробовать вернуть датчик в работу. Итак, для восстановления окислившихся контактов в блок и в пространство под крышкой распыляется смазка ВД-40.Эта смазка содержит антикоррозионные присадки, которые борются с ржавчиной. В половине случаев это помогает вернуть сенсор к жизни.
    • Износ подложки ДПДЗ. Однако он присутствует в конструкции только в том случае, если предусмотрено специальное напыление, состоящее из резистивного слоя.
    • Неполное закрытие заслонки. В этом случае можно подпилить напильником посадочное место датчика положения дроссельной заслонки ВАЗ-2114, и двигатель снова заработает исправно.

    Диагностика

    Вы можете сделать это сами.Однако проверку датчика положения дроссельной заслонки ВАЗ-2114 следует проводить с помощью специального прибора – мультиметра. Его необходимо перевести в режим измерения напряжения и соединить с землей. Подсоедините красный щуп к плюсовой клемме «А». Он расположен на корпусе разъема TPS. Обратите внимание, что измерения проводятся при включенном зажигании. В противном случае значение всегда будет равно нулю. Включив зажигание, смотрим на результаты. Напряжение на выводе должно быть пять вольт. Допускается небольшая погрешность в районе 0.3 В. Если напряжение меньше 4,7 В, этот элемент неисправен и подлежит замене.

    Если мультиметр показывает ноль при включенном зажигании, может быть обрыв цепи и напряжение просто не доходит до датчика. Но если с проводами все в порядке, то вышел из строя сам контроллер датчика положения дроссельной заслонки ВАЗ-2114. Признаками его неисправности является полное отсутствие напряжения на выводах ДПДЗ.

    Диагностика: метод №2

    Также можно проверить работу элемента, не отсоединяя от него разъем.Для этого понадобится тот самый мультиметр. С их помощью мы проверим наличие напряжения на датчике. При включенном зажигании на клеммах будет заметен плавный рост напряжения от 0,8 до 4 В.

    При этом нужно повернуть пластиковый сектор воздушной заслонки. Разъем датчика должен быть подключен. А напряжение проверяется прокалыванием провода щупом мультиметра.

    Способ №3

    Переключаем наш измерительный прибор в режим омметра.Далее отсоединяем разъем от датчика.

    После этого подключаем щупы мультиметра к любому подвижному и неподвижному контакту. Если повернуть сектор, стрелка омметра будет двигаться плавно. Наличие резких скачков стрелки свидетельствует о неисправности ДПДЗ.

    Что выбрать?

    Обратите внимание, датчики положения дроссельной заслонки ВАЗ-2114 ремонту не подлежат. Этот элемент полностью изменен на автомобиле. Производителей ДПДЗ для Лада-Самара-2 несколько:

    • «Счетмаш».
    • «Автоэлектрик».
    • «Омега».

    Последний устанавливается на «Жигули» с завода. Служит достаточно долго. При выборе нужно обратить внимание на бесконтактные элементы. Они стоят около 600-900 рублей.

    Но служат очень долго — отмечают отзывы. Не стоит покупать резистивные датчики. Они ненадежны и быстро выходят из строя. Что касается датчика положения дроссельной заслонки ВАЗ-2114 «Калуга» (тот же «Автоэлектрик»), то он бесконтактный и продается по цене от одной тысячи рублей.Отзывы о нем положительные. Единственный недостаток – высокая цена. Но это полностью оправдано ресурсом данной модели сенсора.

    Замена

    Заменить этот элемент достаточно просто. Вам нужно открыть капот и найти датчик.

    Затем отверткой отожмите пластиковую защелку и снимите колодку с проводами. После этого откручиваем болты крепления датчика к дроссельной заслонке. Вместе со старым ДПДЗ снимается и прокладка.На его место устанавливается новый, изготовленный из поролона. Затем на него монтируется сам новый датчик. Он крепится на тех же двух болтах. Затягивать следует плотно, чтобы исключить ненужные вибрации (от них деталь может работать некорректно). После этого соединяем блок проводами и делаем первый пуск. Мотор должен стабилизироваться.

    Владельцам автомобилей ВАЗ-2110 часто приходится ремонтировать свое транспортное средство. А следствием ремонтных работ могут быть как значительные поломки, так и мелкие неисправности.К какой неисправности относится датчик положения дроссельной заслонки? За что отвечает эта деталь в машине? Как определить, что именно эта часть перестает работать правильно? Читайте об этом в нашей статье.

    Что такое ДПДЗ в автомобиле ВАЗ-2110

    Датчик положения дроссельной заслонки в среде автолюбителей сокращенно именуется ДПДЗ. Эта деталь используется в нескольких типах двигателей:

    1. Бензиновый впрыск.
    2. Тип моновпрыска.
    3. Дизельные двигатели.

    ДПДЗ также известен как потенциометр дроссельной заслонки. Это связано с тем, что датчик предназначен для работы в качестве переменного резистора. Сам датчик устанавливается в моторном отсеке – точкой фиксации служит дроссельная трубка. Механизм работы датчика таков: в зависимости от того, какое положение и степень открытия имеет дроссельная заслонка, меняется и сопротивление. То есть уровень величины такого сопротивления зависит от нажатия педали газа.Если педаль не нажата, дроссельная заслонка будет закрыта и сопротивление будет наименьшим. При открытой заслонке наоборот. Соответственно изменится и напряжение на ДПДЗ, прямо пропорциональное сопротивлению.

    Контролем таких изменений занимается электронная система управления, именно она получает все сигналы от ДПДЗ и подает топливо с помощью топливной системы.

    Так, при максимальном показателе напряжения сигнального контакта датчика положения дроссельной заслонки топливная система ВАЗ-2110 будет подавать наибольшую порцию топлива.

    Таким образом, чем точнее показатели от ДПДЗ, тем лучше электронная система ВАЗ-2110 настраивает двигатель на правильный режим работы.

    Связь дроссельной заслонки с другими системами автомобиля ВАЗ-2110

    Дроссельная заслонка ВАЗ-2110 является составной частью впускной системы двигателя и имеет прямое отношение к большому количеству других систем автомобиля. К ним относятся следующие системы:

    • курсовая устойчивость;
    • антиблокировочная;
    • противоскользящий;
    • антипригарный;
    • круиз-контроль.

    Кроме того, есть такие системы, которые управляются электроникой коробки передач. Ведь именно эта дроссельная заслонка регулирует поступление воздуха в систему автомобиля и отвечает за качественный состав топливно-воздушной смеси.

    Конструкция TPS

    Датчик положения дроссельной заслонки может быть двух типов:

    • пленка;
    • магнитный или бесконтактный.

    По своей конструкции напоминает воздушный клапан — в открытом положении давление соответствует атмосферному, в закрытом падает до состояния вакуума.TPS включает в себя резисторы постоянного и переменного тока (сопротивлением каждого 8 Ом). Процесс открытия и закрытия заслонки контролируется контроллером, с последующей регулировкой подачи топлива.

    При возникновении хотя бы одного признака неисправности в функционировании данного датчика топливо может подаваться либо в избытке, либо в недостатке. Такие неисправности в работе двигателя отражаются на самом двигателе автомобиля ВАЗ-2110 и на его коробке передач.

    Типичные признаки неисправного состояния TPS

    Благодаря правильному функционированию датчика положения дроссельной заслонки топливная система двигателя автомобиля ВАЗ-2110 работает со сглаживающим эффектом.То есть машина движется плавно, а педаль газа хорошо отзывается на нажатие. Поэтому неисправность ДПДЗ можно заметить практически сразу по следующим признакам:

    1. Плохой запуск двигателя.
    2. Заметное увеличение расхода топлива.
    3. Движение автомобиля прерывистое.
    4. Заметны обороты холостого хода двигателя в рабочем состоянии.
    5. Загорается сигнал на приборной панели Чек е
    6. Автомобиль плохо разгоняется из-за задержки разгона.
    7. Во впускном коллекторе слышны хлопки.

    Конечно, эти признаки неисправного состояния датчика могут наблюдаться не все сразу. Но даже если вы заметили только один из этих признаков, стоит провести компьютерную диагностику автомобиля в сервисном центре.

    Проблемы TPS и их диагностика


    Как известно, вечных запчастей для автомобилей еще не придумали. А поломку ДПДЗ можно предвидеть, для этого необходимо поинтересоваться возможными причинами выхода из строя этой детали.Вот основные из них:

    1. Истирание напыленного базового слоя, служащего для перемещения ползуна (результат — неверные показания TPS).
    2. Выход из строя сердечника подвижного типа (результат — ухудшение контактов между ползунком и резистивным слоем).

    Как самому разобраться в проблемах с этим датчиком? Для этого вы можете самостоятельно продиагностировать работу своей диагностики:

    1. Прослушайте холостой ход двигателя ВАЗ-2110:
      • поломка очевидна, если вы заметили, что его обороты находятся в «плавающем» состоянии;
    2. Резко отпустите педаль акселератора:
      • неисправность присутствует, если после этого действия двигатель останавливается.
    3. Набрать скорость:
      • проблема с TPS, если автомобиль начинает двигаться рывками, что свидетельствует о неправильной подаче топлива в систему.

    Специалисты говорят, что чаще всего датчик выходит из строя при сильном загрязнении или полном обрыве резистивной дорожки. Чтобы убедиться в обратном, нужно проверить рабочее состояние ДПДЗ.

    Проверка работы датчика положения дроссельной заслонки

    Чтобы проверить ДПДЗ самостоятельно, не обязательно вызывать автоэлектрика для консультации.Для этого потребуется мультиметр или вольтметр. Далее специалисты предлагают пошаговую инструкцию по проверке датчика.

    Первым делом повернуть ключ в замке зажигания, снять показания напряжения между контактом ползунка датчика и «минусом». В нормальном состоянии показатель будет до 0,7 В.

    Второй шаг — повернуть пластиковый сектор и открыть заслонку, а затем снова провести измерения. При нормальном состоянии датчика прибор покажет результат 4 В.

    В современных автомобилях, оснащенных превосходной электроникой, иногда одна маленькая деталь может заблокировать работу всех систем. Таким элементом может быть датчик положения дроссельной заслонки (ДПДЗ).


    Почему дроссельная заслонка была оснащена датчиком?

    Инжектор оснащен заслонками, изменяющими угол положения, открывая/закрывая щель для прохождения воздушного потока. Его объем должен быть достаточным для создания смеси с топливом в оптимальных пропорциях (в идеале 14.7 частей воздуха на 1 часть бензина). Затем смесь порциями впрыскивается в цилиндры двигателя, где и сгорает.

    Для успешного регулирования всех этапов подачи топлива (а это огромное количество параметров) нужен надежный помощник, который будет собирать и направлять в центральный орган правдивую и своевременную информацию.


    Такие функции возложены на миниатюрное устройство — датчик ПДЗ, от бесперебойной работы которого зависит правильная и эффективная работа двигателя.

    Данные этого датчика составляют основу расчетных параметров многих электронных систем, управляемых ЭБУ:

    — курсовая устойчивость

    — противоскользящая

    — управление АКПП

    — антизанос

    — Круиз-контроль

    Как работает датчик положения ДЗ?

    Большинство производителей снабжают автомобили датчиками движения (контактными), представляющими собой понеттиометры с подвижным элементом. Это его слабое место, потому что он испытывает эффект трения, что приводит к быстрому износу.Сейчас идет активный переход на бесконтактный вариант. Обладает большим эксплуатационным потенциалом и высокой точностью измерения параметров.

    На примере подвижного типа рассмотрим конструктивные особенности и принцип работы датчика ПДЗ. Он жестко закреплен на оси, в корпусе дроссельной заслонки. Один конец подключается к аккумулятору, другой к отрицательному электроду. На них подается напряжение (5В). Третий конец перемещается по оси, на которой изменяется значение напряжения при изменении положения заслонки.Интервал изменения от 0,7 до 4В. На это указывает датчик c. Этот сигнал является основным для регулирования топливной системы. Электронное управление осуществляется с помощью датчиков, передающих следующие данные:

    1. Индикаторы вращения коленчатого вала
    2. Расход воздуха и его температура
    3. Температура антифриза
    4. Положение дроссельной заслонки
    5. Система обратной связи (состав выхлопных газов)
    6. Детонация в моторе
    7. Напряжение сети
    8. Скорости движения
    9. Положение распредвала
    10. Активация кондиционера
    11. Неровность дороги

    Как только датчик отправит ошибочные данные, запустить двигатель станет невозможно.Мы можем видеть сами. ЭБУ использует следующие данные для расчета доли впрыскиваемой смеси:

    — температура двигателя

    — текущее положение валов

    — угол опережения зажигания

    — положение заслонки, угол ее поворота

    Теперь представьте, что датчик передал неверные данные. ЭБУ просигнализирует о подаче завышенной доли бензина, зажигание включается несвоевременно. В результате загорятся контакты свечей зажигания и двигатель заглохнет.И это только один из вариантов выхода из строя ДПДЗ.

    Основные источники отказа датчика

    Наиболее очевидной причиной некорректной работы такого устройства считается износ. Причем износ разных деталей по-разному влияет на систему.


    После обнаружения таких структурных изменений у вас нет выбора, устройство не подлежит ремонту, его необходимо заменить. Конечно, лучше приобрести бесконтактный прибор.Он намного надежнее, так как в нем нет трущихся элементов.

    Каковы последствия неисправностей TPS

    1. По параметрам холостой ход … У форсунок нет единой системы этого хода в том виде, в каком мы привыкли видеть его в карбюраторных двигателях. Все параметры этого режима рассчитываются только по показаниям ДПДЗ. Нестабильная скорость, прерывистая работа двигателя.
    2. Повышенный расход топлива … Устройство подает сомнительный сигнал, который ЭБУ воспринимает как закрытые заслонки (хотя на самом деле они открыты). Включены параметры, подразумевающие увеличение доли топлива в смеси. Получается, что машина работает как обычно, со стабильной скоростью вращения валов, а бензина тратит гораздо больше.
    3. Набирает скорость, провалы ощущаются, машину заметно дергает.
    4. При постоянном положении педали акселератора автомобиль дергается, а при резком отпускании педали двигатель окончательно глохнет.
    5. Автомобиль не тянет, чувствуется потеря мощности.

    Кнопка горит, что свидетельствует об устранении ошибки.

    Ошибка P2135 дпдз

    Наряду с этой ошибкой выдает некоторые другие, отражающие отклонения от нормальных параметров работы дроссельной заслонки и ее датчиков — P0120, 0122, 0123, 0220, 0223, 0222, 01578.

    Проверка сводится к измерению напряжения сигнала датчика, а также сопротивления проводов, в частности состояния вывода «массы» электронного блока.

    Возможные причины:


    Итак, возможная причина появления P2135 — выход из строя ДПДЗ — чрезмерный износ, непрочная стыковка контактов, короткое замыкание. Такая деталь подлежит замене. На отечественных автомобилях, где установлен жгут проводов Тольяттинского автозавода, частой причиной появления данной ошибки является некачественная изоляция в жгуте.

    После замены датчика необходимо сбросить код. Опытные водители утверждают, что можно обойтись простой манипуляцией – снять минусовой пин аккумулятора, подержать его в таком состоянии 10 минут, и вернуть все на место.

    Алгоритм самотестирования TPS

    Вооружившись теорией, можно приступать к практике. Прежде чем бежать за новой деталью, нужно попытаться найти неисправность. И только убедившись в серьезности ситуации, принимать решение об окончательной замене датчика.

    Сделать это не так уж и сложно, нужно лишь придерживаться определенной схемы действий.


    Подведение итогов. ДПДЗ является важным элементом системы управления бортовым компьютером. Он связан с ЭБУ автомобиля и передает ему важную информацию о текущем положении дроссельной заслонки, а точнее об угле открытия/закрытия.Данные с этого устройства влияют на параметры многих функций различных систем.

    Какими бы ни были отклонения в работе автомобиля, вызванные неисправностью ДПДЗ, их нельзя оставлять без внимания. Как бы банально это ни звучало, своевременная замена или устранение неполадок убережет вас от лишних трат.

    Регулярный осмотр и эффективное профилактическое обслуживание обеспечат безопасное и комфортное использование вашего автомобиля.

    Каждый автомобилист прекрасно знает, что такое дроссельная заслонка и какое место она занимает под капотом автомобиля.В процессе работы эта деталь принимает два положения – может быть закрыта или открыта. А чтобы водитель точно знал, в каком положении находится деталь в тот или иной момент, есть специальный датчик положения дроссельной заслонки. Попробуем разобраться в устройстве, причинах неисправности и способах ремонта последних.

    1 Как и почему выходит из строя датчик положения дроссельной заслонки

    Чтобы понять, как работает самый популярный бесконтактный датчик положения, нужно разобраться в конструкции детали.Этот элемент относится к резистивным устройствам. Если разобрать сенсорное устройство, то внутри мы можем обнаружить подвижный ползунок, который перемещается по дорожке в виде подковы или дуги. Устройство работает за счет воздействия магнитных волн, которые создаются с помощью воздушных потоков. Именно из-за такого принципа работы эта деталь и называется бесконтактным датчиком.

    Приступим к обзору самых частых поломок столь важного элемента автомобиля. Неисправности часто возникают из-за износа резистивного слоя на дорожках, по которым движется ползунок.Такие поломки бывают как в датчиках приближения, так и в других типах деталей. Часто износ возникает на участке гусеницы, где ползунок начинает движение. Эта неисправность хорошо видна при визуальном осмотре элемента.

    Другой тип датчиков положения дроссельной заслонки, питающихся от электросети, очень часто перестают выполнять свои функции из-за перетершихся проводов. В большинстве случаев такие детали работают от напряжения 5В.

    Если неисправен датчик, то при измерении показателя вы увидите, что деталь питается от 0.3-0,5В. В этом случае при полностью открытом положении заслонки датчик будет работать от напряжения 3,2-4,7В.

    Некоторые модели автомобилей оснащены датчиками с обратной характеристикой на выходе. При закрытой дроссельной заслонке такие детали будут показывать максимальное напряжение. Чем больше заслонка открыта, тем ниже будет мощность. Очень часто водители путают эту особенность датчика положения дроссельной заслонки с поломкой. Чтобы убедиться в достоверности своих догадок, необходимо изучить технический паспорт автомобиля, в котором указан тип датчика.Для проверки таких моделей автомобилей питание нужно определять не одним, а сразу двумя потенциометрами. Один прибор предназначен для определения прямой обратной характеристики, а второй будет показывать на выходе обратный показатель.

    2 Первые симптомы поломки датчика положения дроссельной заслонки

    Каждый автовладелец может сказать, что сломался датчик положения дроссельной заслонки. Для этого нужно знать об основных симптомах поломки детали. К ним относятся:

    • двигатель машины работает нестабильно или глохнет на холостом ходу;
    • при нажатии на педаль акселератора машина произвольно перегазовывает, или, наоборот, глохнет;
    • автомобиль «проваливается» на 1–3 передачах.

    Последний тип неисправности очень распространен, когда он безуспешен. Также с этой проблемой сталкиваются водители, заменившие оригинальный датчик на некачественный аналог. Неоригинальные детали отличаются тем, что практически полностью зависят от температуры. Это означает, что чем больше нагревается корпус датчика положения дроссельной заслонки, тем чаще меняется показатель выходной мощности элемента. Например, если датчик показывает выходное напряжение одинакового значения при неработающем двигателе, то по мере прогрева двигателя этот показатель будет быстро расти.При этом ЭБУ не успеет отреагировать на повышение напряжения датчика, что напрямую влияет на работу автомобиля при переключении передач.

    Чтобы на время устранить неисправность, водителю достаточно выключить зажигание и тут же снова запустить двигатель. В этом случае ЭБУ сохранит последний показатель питания датчика как при закрытой дроссельной заслонке. Когда водитель снова заведет машину, ЭБУ будет работать более стабильно, не «проваливая» машину при переключении передач.Но не забывайте, что это лишь временная помощь машине. И как только вы обнаружите неисправность – сразу отправляйтесь в ближайший автосервис.

    3 Ремонт датчика положения дроссельной заслонки в домашних условиях

    Выше мы разобрались с наиболее распространенными причинами поломки датчика положения дроссельной заслонки. Так как чаще всего в конструкции детали изнашивается резистивный слой, то ремонт именно этой детали устройства следует рассмотреть более подробно. Очень часто водители, уже столкнувшиеся с такой проблемой, задаются вопросом о методах ее решения.Ответ очень прост – дома это сделать невозможно. Единственный выход — полностью заменить датчик положения заслонки. Для этого снимите неисправное устройство, открутив крепления и отключив его от источника питания и от ЭБУ двигателя. После этого устанавливаем новый датчик, подключаем его сначала к ЭБУ, и только потом включаем питание. Очень важно установить новую деталь именно в таком порядке. Никаких дополнительных настроек делать не нужно.

    Прежде чем говорить о проверке и неисправности датчика положения дроссельной заслонки (ДПДЗ), предлагаю выяснить, что это за датчик. ДПДЗ — потенциометр, который информирует контроллер о положении дроссельной заслонки после нажатия водителем педали акселератора.

    На выходе датчика постоянно меняется напряжение, которое контролируется контроллером, что позволяет ему правильно дозировать топливо и осуществлять его правильную подачу. Поэтому при неисправности ДПДЗ искажает информацию о положении дроссельной заслонки, что вызывает перебои в работе двигателя, а также перерасход топлива.

    Где находится ДПДЗ ВАЗ 2110?

    Датчик положения ВАЗ 2110 находится под капотом в моторном отсеке на дроссельной трубке и соединен с дроссельным валом.

    Как узнать о неисправности датчика положения дроссельной заслонки ВАЗ 2110?

    1. Повышенная скорость холостого хода.
    2. Двигатель глохнет на нейтрали.
    3. Обороты холостого хода плавают.
    4. Рывки при разгоне.
    5. В некоторых случаях может загореться индикатор «».

    Почему ДПДЗ ВАЗ вышел из строя?

    1. Наиболее распространенной причиной поломки является исчезновение распыления основы в начале хода ползунка. В результате этого явления линейного увеличения напряжения выходного сигнала не происходит.
    2. Второй возможной причиной неисправности датчика положения дроссельной заслонки является неисправность подвижного сердечника. Повреждение одного из наконечников чревато появлением задиров на подложке, после чего остальные наконечники выходят из строя. Контакт между резистивным слоем и ползунком исчезает.

    Как проверить ДПДЗ ВАЗ 2110?

    Датчик положения дроссельной заслонки диагностируется следующим образом:

    1. Включаем, затем вольтметром проверяем напряжение между контактом ползунка и минусом. Показание вольтметра должно быть не более 0,7 В.
    2. Далее поверните пластиковый сектор, тем самым полностью открыв заслонку, после чего снова измерьте напряжение. Прибор должен показывать не менее 4 В.
    3. Теперь полностью выключите зажигание и отсоедините разъем.Проверьте сопротивление между контактом ползунка и любой клеммой.
    4. Медленно, поворачивая сектор, следите за показаниями вольтметра. Следите за тем, чтобы стрелка двигалась плавно и медленно, если вы заметили скачки — датчик положения дроссельной заслонки неисправен и подлежит замене.

    Какой лучше купить датчик положения дроссельной заслонки?

    Как правило, популярны пленочные резистивные датчики; они устанавливаются производителем. Цена ДПДЗ Ваз 2110 у этого типа не высокая, ну и срок службы, как известно, соответствующий.Я бы порекомендовал купить датчик приближения положения дроссельной заслонки, цена выше, правда, и срок службы намного дольше. В связи с тем, что принцип его работы основан на магниторезистивном эффекте.

    Как проверить бесконтактный тпдз. Методика проверки датчика положения дроссельной заслонки (тпдз)

    Система впрыска топлива является наиболее распространенной и надежной. Работа двигателя внутреннего сгорания стабильна за счет использования множества датчиков: холостого хода, оборотов, положения дроссельной заслонки или распредвала… В отличие от карбюраторных систем здесь нет распределителя (распределителя зажигания), а всю работу по распределению искры на свечи выполняет блок микроконтроллера.

    Этому блоку нужно «знать» массу параметров, чтобы вовремя вырабатывать искру и подавать точную дозу топливной смеси в цилиндры. Для этого вам понадобится датчик положения дроссельной заслонки (TPS). С его помощью электронный блок управления «понимает», насколько открыта заслонка. Как самостоятельно проверить датчик положения дроссельной заслонки, если он вышел из строя? Давайте обсудим.

    Основная информация о TPS

    Среди всего многообразия устройств можно выделить два типа ДПДЗ:

    На отечественных автомобилях широко применяются датчики резистивного типа, которые долговечны и удобны в эксплуатации. Они с лихвой вырабатывают свой ресурс, а очень низкая цена объясняет предпочтения автовладельцев в их сторону. Конструкция устройства точно такая же, как и у обычного переменного резистора. Ось TPS связана с демпфером и перемещается вместе с ним.Это изменяет сопротивление между входом и выходом. За счет этого меняется напряжение питания (5 В), проходящее через резистор — этим управляет ЭБУ автомобиля.

    Резистивные устройства имеют один большой недостаток: сам резистивный слой со временем изнашивается. Это происходит в крайнем положении, соответствующем холостому ходу. В результате работа двигателя становится неустойчивой, обороты «скачут», а иногда двигатель вообще останавливается. Бесконтактные ДПДЗ лишены этого недостатка, так как работают на эффекте Холла.

    Диагностика ДПДЗ

    Зная принцип работы ДПДЗ и его устройство, можно понять, как проверить датчик положения дроссельной заслонки. Для самостоятельной диагностики вам потребуется:

    • отвертка
    • мультиметр
    • контрольная лампа.

    Алгоритм работы при диагностике:

    1. Включите зажигание и подключите мультиметр к сигнальной клемме.
    2. В первом крайнем положении, которое соответствует ХХ, напряжение не должно превышать 0.7 В.
    3. Повернуть во второе крайнее положение (максимальное открытие), при этом напряжение не должно превышать 4 В.

    Для диагностики удобно использовать стрелочный вольтметр. Медленно вращайте заслонку и наблюдайте за изменением напряжения. Если скачки есть, а напряжение меняется неравномерно, то можно говорить о поломке ДПДЗ. Починить его невозможно, нужна только замена.

    Датчик можно снять с автомобиля и проверить омметром.Для этого клеммы измерительного прибора соедините между клеммой «+» и клеммой сигнальной (удобно проводить диагностику стрелочным омметром). Поворачивая ротор датчика, можно убедиться в целостности резистивного слоя.

    Ранее мы писали о симптомах, которые могут появиться при поломке датчика положения дроссельной заслонки. Но такие признаки часто становятся причиной поломок других датчиков или узлов двигателя. Поэтому перед покупкой нового ДПДЗ имеющийся датчик необходимо проверить на работоспособность.

    TPS устанавливается на корпус дроссельной заслонки. Этот датчик содержит резистор переменного сопротивления (или контактные точки, в зависимости от модели), который посылает сигнал в ECM. Показания датчика зависят от положения дроссельной заслонки.

    При нажатии водителем на педаль газа заслонка поворачивается, увеличивая поступление воздуха во впускной коллектор. Когда двигатель работает, положение дроссельной заслонки (и данные других датчиков) сообщают компьютеру, сколько топлива требуется двигателю в данный момент.

    Следовательно, без корректного сигнала от ДПДЗ проблемы с топливовоздушной смесью. Обратите внимание, что проверить датчик положения дроссельной заслонки не очень сложно. Вам понадобится информация о заводских параметрах датчика, после чего он проверяется с помощью цифрового мультиметра.

    Купить мультиметр можно во многих магазинах, этот простейший диагностический прибор вам еще не раз пригодится.

    Наиболее распространенная неисправность датчика дроссельной заслонки — износ, короткое замыкание или обрыв в электрической цепи или резисторе.С помощью этой статьи вы сможете понять, как проверить ДПДЗ мультиметром всего за несколько минут. Это поможет вам понять, нуждается ли элемент в замене или проблема не в нем.

    Симптомы неисправности ДПДЗ:

    • бедная или богатая топливная смесь;
    • проблемы с зажиганием;
    • некорректные сигналы для других исполнительных механизмов;
    • неравномерный холостой ход;
    • сбоев при разгоне;
    • подергивание;
    • остановка двигателя.

    Методы диагностики ДПДЗ

    Наиболее распространенным тестом датчика является измерение сопротивления или напряжения при различных положениях дроссельной заслонки (закрыто, полуоткрыто и полностью открыто). Мы проведем тестирование, используя функцию измерения напряжения.

    1. Откройте капот и снимите узел воздушного фильтра в том месте, где он соединяется с корпусом дроссельной заслонки.
    2. Осмотрите дроссельную заслонку и стенки корпуса дроссельной заслонки вокруг нее.

    * Если вы видите нагар на стенках или под дроссельной заслонкой, очистите этот блок с помощью очистителя карбюратора (carbcliner) и чистой тряпки.Поверхность должна быть абсолютно чистой. Нагар и грязь могут помешать закрытию и свободному перемещению дроссельной заслонки.

    1. Найдите датчик TPS, установленный сбоку корпуса дроссельной заслонки. Датчик выполнен в виде небольшого пластикового блока с трехпроводным разъемом.

    Ваш TPS подключен к земле?

    1. Осторожно отсоедините электрический разъем от датчика положения дроссельной заслонки.
    2. Проверьте разъем и клемму на наличие загрязнений и повреждений.
    3. Установите мультиметр в подходящий режим, например, 20 В по шкале постоянного напряжения (DCV).
    4. Подсоедините красный щуп мультиметра к положительной клемме аккумуляторной батареи, отмеченной символом «+».
    5. Прикоснитесь черным щупом мультиметра к каждому из трех электрических контактов разъема проводки, который подключается к TPS.

    * Один из контактов, при касании которого на экране мультиметра появляется напряжение около 12 вольт, это контакт массы.Обратите внимание на цвет этого провода.

    * Если ни на одном из контактов не отображается 12 вольт, это признак неисправности проводки, которая идет к датчику положения дроссельной заслонки. Датчик не заземлен, поэтому он не может работать должным образом. В такой ситуации нужно решить проблему с проводкой.

    1. Выключите зажигание.

    Подключен ли TPS к источнику опорного напряжения?

    1. Теперь подключите черный щуп мультиметра к контакту заземления на разъеме TPS, который вы только что определили.
    2. Включите зажигание, но не запускайте двигатель.
    3. Подсоедините красный щуп мультиметра к каждому из двух других контактов разъема.
    4. На одном из контактов напряжение должно быть около 5 вольт. Этот контакт передает опорное напряжение на ТПС. Обратите внимание на цвет провода, подключенного к этому контакту. Третий провод сигнальный.

    * Если ни на одном из двух контактов разъема нет 5 вольт, проблема в проводке, которую необходимо исправить.Проверьте электрическую цепь на наличие плохих контактов или поврежденных проводов.

    1. Выключите зажигание.
    2. Вставьте электрический разъем в TPS.


    Датчик положения дроссельной заслонки дает правильный сигнал?

    1. Для выполнения этой проверки необходимо использовать пару булавок или скрепок.
    2. Подсоедините красный провод тестера к сигнальному проводу датчика, а черный провод к проводу заземления.
    3. Включите зажигание, но не запускайте двигатель.
    4. Убедитесь, что дроссельная заслонка полностью закрыта.
    5. Ваш мультиметр должен отображать значение в диапазоне 0,2–1,5 В или около того, в зависимости от конкретного автомобиля. Если вы видите на экране ноль, убедитесь, что вы выбрали правильный режим работы устройства — обычно оптимально 10 или 20 вольт. Если на экране по-прежнему отображается ноль, продолжайте проверку.
    6. Постепенно открывайте дроссельную заслонку до тех пор, пока она не откроется полностью (или ваш помощник может постепенно нажимать педаль газа до упора).

    * При полной нагрузке на приборе должно быть около 5 вольт.

    * Убедитесь, что напряжение постепенно увеличивается, когда вы медленно открываете дроссельную заслонку.

    * Если вы заметили, что в определенных положениях заслонки наблюдаются скачки напряжения или она зависает на одном уровне, ваш ДПДЗ работает некорректно, поэтому его необходимо заменить.

    * Если датчик положения дроссельной заслонки не достигает напряжения 5 вольт или около того (в некоторых автомобилях — 3,5 вольта) при полном открытии, его необходимо заменить.

    1. Выключите зажигание и снимите штифты (защелки).

    Если в вашем автомобиле есть регулируемый датчик положения дроссельной заслонки (они есть на старых моделях), и его показания неверны, попробуйте сначала отрегулировать его. Датчик подлежит регулировке, если вы можете ослабить болты его крепления и повернуть элемент влево или вправо.

    Регулировка датчика положения дроссельной заслонки

    Этот метод подходит для настройки внешнего датчика. Следующие советы дадут вам общее представление о процедуре регулировки TPS.

    1. Ослабьте крепежные болты датчика, чтобы его можно было повернуть, слегка постукивая по нему рукояткой отвертки.
    2. Потяните щуп назад, чтобы проверить напряжение с помощью мультиметра.
    3. Включите зажигание, но не запускайте двигатель.
    4. Держите дроссельную заслонку закрытой (или в положении, указанном в руководстве по ремонту или обслуживанию автомобиля).
    5. Убедитесь, что напряжение соответствует указанному в руководстве. Если нет, поверните датчик влево или вправо, пока не получите установленное напряжение.
    6. Удерживая TPS в этом положении, затяните крепежные винты.

    Если датчик не регулируется и не достигает необходимого напряжения, замените его.

    Знание того, как проверить датчик дроссельной заслонки, поможет вам сэкономить время и избежать ненужной замены компонентов. С помощью простого теста вы сможете быстрее вернуть свой автомобиль в нужное русло. Эта проверка легко выполняется всего за несколько минут.

    Речь пойдет о том, как диагностировать датчик положения дроссельной заслонки (ДПДЗ) ВАЗ 2110.

    Устройство типа Датчик положения дроссельной заслонки ВАЗ 2110 представляет собой потенциометр, передающий информацию о положении ДЗ на контроллер. Положение заслонки зависит от нажатия на педаль газа. На выходе датчика положения дроссельной заслонки присутствует постоянно изменяющееся напряжение, которое контролируется контроллером и по полученным данным определяет дозу топлива. Если ДПДЗ неисправен, контроллер будет получать искаженную информацию.Это приведет к перерасходу топлива и перебоям в работе двигателя.

    ДПДЗ находится в моторном отсеке непосредственно на дроссельной трубке. Он соединяется с осью ДЗ.

    Что такое датчик положения дроссельной заслонки. Как проверить ДПДЗ ВАЗ 2110?

    Индикаторы неисправности датчиков:

    • Холостой ход начинает плавать;
    • При разгоне возникают рывки, ухудшается динамика;
    • Двигатель внезапно останавливается на средних оборотах;
    • Мигающая сигнальная лампа.

    Причины неисправности ДПДЗ ВАЗ 2110

    Наиболее распространенной причиной поломки является уменьшение толщины основного слоя распыления в месте начала движения ползуна. В связи с этим становится невозможным линейное увеличение результирующего напряжения выходного сигнала.

    Также проверьте

    Также неисправность подвижного сердечника приводит к поломке ДПДЗ. Если один из наконечников поврежден, на подложке появятся множественные задиры, что приведет к выходу из строя остальных наконечников.Это приводит к потере контакта между ползунком и резиновым слоем.

    Проверка датчика положения ДЗ ВАЗ 2110 в домашних условиях

    Что такое датчик положения дроссельной заслонки. Как проверить ДПДЗ ВАЗ 2110?

    1. Включите зажигание, измерьте напряжение между «-» и контактом ползунка с помощью вольтметра. Показания не должны превышать 0,7 В.
    2. Чтобы полностью открыть заслонку, необходимо повернуть пластиковый сектор. Затем снова измерьте напряжение.Оно должно быть больше 4 В.
    3. Включить зажигание на полную, вытащить разъем. Теперь нужно измерить сопротивление, возникающее между контактом ползунка и любым из выводов.
    4. Медленно вращая сектор, отследить показания вольтметра. Движение стрелки должно быть плавным. Если он начинает прыгать, неисправен TPS.

    Как выбрать TPS

    Наибольшей популярностью у автомобилистов пользуются пленочные резистивные ДПДЗ. Их стоимость невысока, но при этом они не могут похвастаться долговечностью.

    Датчик положения дроссельной заслонки (TPS) информирует компьютер автомобиля о том, насколько сильно вы нажимаете на педаль акселератора. Дроссель — это отверстие, которое открывается или закрывается в зависимости от того, сколько воздуха требуется двигателю. Чем сильнее вы нажмете на педаль акселератора, тем больше воздуха попадет в двигатель. TPS отслеживает положение дроссельной заслонки, чтобы определить, сколько топлива необходимо двигателю для корректной работы в данный момент времени.

    Как распознать неисправности TPS

    Из-за поломки датчика положения дроссельной заслонки может возникнуть множество проблем.Некоторые из наиболее распространенных симптомов:

    • внезапная остановка двигателя;
    • проблемы с запуском мотора;
    • слишком богатая или бедная топливная смесь;
    • повышенный уровень вредных выбросов;
    • нестабильный разгон и т.д.

    Принцип работы датчика дроссельной заслонки

    ДПДЗ представляет собой несложное электронное устройство, называемое потенциометром. Чтобы лучше понять, как диагностировать этот датчик, необходимо понять, как работает потенциометр.Потенциометр представляет собой масштабируемый переменный резистор с подвижным контактом, который передает значение напряжения в зависимости от положения контакта. На рисунке ниже показана схема потенциометра.

    ДПДЗ имеет три контакта:

    • опорное напряжение;
    • сигнальный контакт;
    • заземление.

    Как диагностировать датчик положения дроссельной заслонки с помощью мультиметра

    Использование мультиметра является одним из лучших способов проверки TPS, и даже дешевое устройство подойдет.

    1. Найдите TPS на вашем автомобиле. Поскольку он контролирует положение дроссельной заслонки, ищите датчик на корпусе дроссельной заслонки.

    На рисунке ниже на этот датчик указывает красная стрелка.

    В демонстрационных целях я снял воздухозаборник, чтобы вы могли увидеть, как работает узел дроссельной заслонки. Это поможет вам при проверке датчика.

    • В старых автомобилях на дроссельной заслонке используется механический рычаг, который посредством тросового привода соединен с педалью газа в салоне (на новых автомобилях используется электронная педаль акселератора).
    • В дроссельном узле установлена ​​пластина (круглый диск), выполняющая роль дверцы для поступления воздуха в двигатель.
    • При закрытой дроссельной заслонке (педаль газа не нажата) заслонка полностью закрыта.

    • При полностью открытой дроссельной заслонке (педаль газа нажата в пол) дроссельная заслонка полностью открыта, обеспечивая максимальный приток воздуха к двигателю.

    1. Следующим шагом является обеспечение условий для корректной работы TPS.Для этого начните с отсоединения электрического разъема от датчика.

    Подсоедините черный провод мультиметра к отрицательной клемме аккумулятора и установите мультиметр в режим постоянного тока.

    • Измерьте напряжение на среднем контакте, к которому обычно подключается сигнальный провод. Он также должен отображать приблизительно 0 вольт.

    • Подключите к третьему контакту, который должен показывать около 5 вольт. Это наше опорное напряжение.Если при подключении к третьему контакту вы не видите на мультиметре 5 вольт, датчик положения дроссельной заслонки не получает нужного напряжения, а это признак дефекта проводки на пути к датчику. Проверьте его на наличие механических повреждений.

    Важно отметить, что пока на одном контакте есть 5 вольт, а на двух других около 0 вольт, можно не беспокоиться о целостности проводки. Помните, что сигнальный контакт обычно является средним контактом в разъеме, и помните, где расположены 5 вольт и земля.

    1. Подсоедините разъем проводки к ДПДЗ и соедините щупы мультиметра с сигнальным и заземляющим контактами с помощью скрепок (см. фото ниже).

    1. Подсоедините положительный (красный) щуп к сигнальному проводу (средний контакт), а черный щуп к проводу заземления. Установите мультиметр в режим постоянного тока (DCV)

    1. При таком подключении на мультиметре должно быть около 0,9 вольта. Точные цифры могут отличаться в зависимости от модели автомобиля.
    2. Переместите рычаг корпуса дроссельной заслонки и обратите внимание на изменение напряжения. Если вам неудобно это делать, можно положить мультиметр на лобовое стекло, повернув экран в сторону салона, сесть за руль и нажать на педаль газа. Результат будет таким же.
    3. Если датчик положения дроссельной заслонки исправен, вы увидите плавное изменение напряжения от базового (в нашей ситуации около 0,9 вольта) до максимального значения (около 4,47 вольта). Поверните рычаг или медленно нажмите на педаль газа, постарайтесь увидеть «пики» напряжения.Нас интересуют внезапные скачки или провалы напряжения. Например, если вы нажали педаль газа примерно наполовину, а на дисплее отображается около 2,5 вольт, резкие скачки выше 4 вольт или падения до 1 вольта говорят о неисправности ДПДЗ.

    Это происходит из-за физического износа датчика дроссельной заслонки. Если вы обнаружите область, где напряжение скачет каждый раз, когда вы ее проходите (либо вверх, либо вниз по пути), это признак того, что резистор изношен. Информация об этом всплеске напряжения передается на электронный блок управления, в результате чего компьютер считает, что вы резко нажали или отпустили педаль акселератора.

    Если проверка TPS показала, что датчик неисправен, заменить его несложно. Обычно он крепится всего двумя болтами. Нужно только отсоединить электрический разъем, открутить болты крепления, вытащить датчик и установить новый.

    ДПДЗ — Датчик положения дроссельной заслонки. Он устанавливается, как видно из названия, на дроссельную заслонку и передает информацию о степени ее открытия на контроллер. Другими словами, он следит за тем, нажата ли педаль газа и если нажата, то с какой силой.

    Какие признаки поломки ДПДЗ?

    • Двигатель не стабильно ведет себя на холостом ходу, обороты плавают (также нужно обратить внимание на РХХ).
    • Провалы при разгоне, неадекватная реакция на нажатие педали газа.

    Чтобы убедиться, что неисправен именно датчик положения дроссельной заслонки, его необходимо проверить. Как я могу это сделать? Лучше всего проверить датчик мультиметром. Приведу пример проверки датчика автомобиля ВАЗ.

    Как проверить ДПДЗ мультиметром

    Для проверки снимать датчик не нужно. Первое, что нужно проверить, это напряжение, подаваемое на датчик. Для этого нужно извлечь из него микросхему и измерить напряжение между выводами «А» и «В». Оно должно быть равно 5+-0,2В. Если это не так, то необходимо проверить цепь от датчика до контроллера. Вывод «А» поступает на 32-й вывод контроллера, «В» — на 17-й.Если цепь цела, а напряжение не соответствует норме, может потребоваться перепрошивка или замена контроллера.

    Ставим чип обратно на датчик. Для дальнейшей проверки нам понадобится 2 иголки или проволоки. Ставим их с обратной стороны микросхемы в контакты «В» и «С».

    Меряем напряжение между ними. При закрытой дроссельной заслонке оно должно быть в пределах от 0,35В до 0,7В, при полностью открытой — от 4,05В до 4,75В.

    Если напряжение не в этих пределах, то, скорее всего, неисправен ДПДЗ. Т.к. датчик неразборный, то его придется заменить на новый. Советую купить бесконтактный датчик производства Калуги. Это гораздо точнее и занимает гораздо больше времени, чем обычно.

    симптомы неисправности, устройство, принцип работы, советы по устранению неисправности

    Назначение дроссельной заслонки не изменилось с момента появления автомобиля.В первую очередь она отвечает за образование топливно-воздушной смеси. Однако его устройство за последние несколько десятилетий кардинально изменилось. Это не просто подвижная перегородка в карбюраторе, ограничивающая подачу бензина, а скорее сложное устройство, работающее в постоянной взаимосвязи с электронным блоком управления. Осуществляется с помощью датчика дроссельной заслонки (ДПДЗ). Этот агрегат имеется на всех автомобилях с инжекторными двигателями, в том числе и на «десятке». Устройство, характеристики и основные признаки неисправности датчика дроссельной заслонки ВАЗ-2110 рассмотрены ниже.

    Устройство и принцип работы дроссельного узла

    Устройство предназначено для регулирования подачи воздуха в двигатель и обеспечивает его работу на холостом ходу. Узел является конструктивно законченным элементом. Он расположен между воздушным фильтром и впускным коллектором и состоит из следующих компонентов:

    1. Алюминиевый корпус с патрубком.
    2. Штуцер адсорбера.
    3. Датчик положения дроссельной заслонки ВАЗ 2110 (ДПДЗ).
    4. Штуцер вентиляции картера
    5. Регулятор холостого хода.
    6. Сектор управления дроссельной заслонкой, с механизмом крепления троса.
    7. Впускной и выпускной патрубки для обогрева пульта дистанционного управления.
    8. Дроссель

    Принцип работы пульта вкратце следующий. Воздух, проходя через фильтр и воздухозаборный коллектор, поступает в патрубок дроссельного узла, а затем через открытую заслонку в цилиндры двигателя. Точнее, в одном из них, в том, где происходит такт впуска. Трос газа соединен с педалью газа, поэтому водитель управляет подачей воздуха.Однако только от этого машина быстрее не поедет. Рабочая смесь – это не только воздух, но и бензин, который нагнетается в цилиндры. Чтобы ЭБУ подал больше топлива на форсунки, необходимо нажать на педаль газа, преобразовать это в электрический сигнал. Для этого в инжектор ВАЗ-2110 устанавливается датчик дроссельной заслонки. Подробнее о нем мы поговорим чуть позже, а пока рассмотрим работу узла в целом.


    Педаль газа отпущена, заслонка закрыта и двигатель, казалось бы, должен заглохнуть.Однако он продолжает работать, если, конечно, не включить зажигание. Это связано с датчиком холостого хода. Через него подается минимальное количество воздуха, необходимое для стабильной работы двигателя. Соединение с адсорбером позволяет «десятке» соответствовать стандарту Евро-3. Штуцеры обогрева дроссельной заслонки в сборе, подсоедините ее к системе охлаждения двигателя. Циркуляция антифриза позволяет избежать образования наледи в морозную погоду на поверхности кузова.



    Устройство и принцип работы датчика дроссельной заслонки

    Контроллер без преувеличения можно назвать ключевым элементом узла.Благодаря ему подбирается оптимальный на данный момент состав рабочей смеси. Многие параметры двигателя напрямую зависят от правильной работы ДПДЗ. Первыми признаками неисправности датчика дроссельной заслонки ВАЗ-2110 будет значительное ухудшение характеристик силовых агрегатов на всех режимах работы. Это в конечном итоге скажется на его ресурсе.

    Дизайн

    Несмотря на свою важность, датчик устроен достаточно просто. Это обычный потенциометр, другими словами — переменное сопротивление.Как и любой другой элемент этого типа, датчик имеет три контакта. Два фиксированных подключаются к плюсу блока управления и «массе» бортовой сети, а с «бегунка» снимается сигнал для ЭБУ.


    Есть десятки «родных» датчиков, то есть те, что устанавливаются на заводе, это контактные датчики. У них есть специальный резистивный слой, по которому движется тот самый третий контакт потенциометра. Несмотря на то, что это напыление очень стойкое, оно часто становится одной из причин неисправности датчика положения дроссельной заслонки ВАЗ-2110.



    Принцип действия

    Подвижный контакт датчика расположен на одной оси с дросселем. Сектор управления соединен тросом и тягами с педалью газа автомобиля. Таким образом, каждое нажатие акселератора приводит не только к повороту заслонки на определенный угол, но и к перемещению подвижного контакта на резистивном покрытии. В результате изменяется сопротивление потенциометра и, как следствие, напряжение на соответствующем выводе блока управления.Компьютер увеличивает количество топлива, подаваемого в цилиндры. И произойдет это одновременно с открытием дроссельной заслонки. Оба события синхронизированы по времени, и в цилиндры поступает оптимальная на данный момент смесь. Поэтому любая неисправность датчика дроссельной заслонки ВАЗ-2110 приводит к обеднению или обогащению состава, что делает поездку, мягко говоря, некомфортной.



    Возможные неисправности

    Датчик контактного типа достаточно надежен и по замыслам конструкторов должен прослужить не менее 50 000 км.Это идеальный вариант для средних условий эксплуатации. На практике часто выходит из строя, не пройдя и половины заложенного ресурса. Как и любая механика, контроллер очень требователен к различным зазорам, частоте и скорости движения ползунка. Ситуация осложняется сложностью диагностики. Основные симптомы неисправности датчика дроссельной заслонки ВАЗ-2110 очень похожи на повреждения многих других узлов автомобиля. Однако симптомы повреждения ДПДЗ могут быть следующими:

    • ухудшение динамических характеристик двигателя;
    • рывков при интенсивном наборе скорости;
    • остановка двигателя при переключении передач;
    • «Провалы» при резком нажатии на педаль газа.

    Как уже отмечалось, слабым местом ДПДЗ является механический подвижный контакт. Ползунок резистора, двигаясь по резистивному слою, повреждает его. Тонкое напыление просто стирается, контакт ухудшается, что делает проблематичной дальнейшую эксплуатацию автомобиля. Кроме того, может сломаться сам подвижный контакт. При этом двигатель почти не реагирует на педаль газа.

    В любом случае ДПДЗ ремонту не подлежит, да и смысла в его восстановлении нет. Цена датчика не превышает 300 руб.Правда, в первую очередь нужно убедиться, что неисправен именно он.

    Проверка датчика

    Контроллер является электронным элементом, и проверить его работоспособность можно только с помощью специальных устройств. Поэтому перед тем, как проверить датчик дроссельной заслонки ВАЗ 2110, необходимо получить хотя бы минимальные навыки пользования мультиметром. Это не так уж и сложно, тем более, что нужно знать всего два режима: измерение сопротивления и напряжения.

    Итак, для проверки падения напряжения

    1. Щупами мультиметра, не снимая колодки, измерить напряжение между «массой» и подвижным контактом потенциометра, при закрытой дроссельной заслонке.
    2. Показания прибора не должны сильно отличаться от 0,7 В.
    3. Теперь нужно нажать на педаль до упора.
    4. Напряжение должно быть выше 4В.
    5. Выключите зажигание.

    Если хотя бы в одном случае показания мультиметра не соответствуют норме, это верный признак неисправности датчика дроссельной заслонки ВАЗ 2110.

    Напряжение может быть в пределах номинальных значений. Это означает, что резистивный элемент цел, но контакта между покрытием и подвижным контактом может и не быть.Это определяется измерением сопротивления. Нужно снять колодку проводов с датчика, и стать щупами мультиметра на центральном и любом из крайних контактов. Плавно нажмите на педаль акселератора. Показания прибора должны меняться без рывков и пропаданий. Для большей информативности используйте стрелочное устройство.



    Как избавиться от движущихся частей

    Если выяснилось, что ДПДЗ неисправен, то желательно не скупиться и при его замене поставить датчик приближения.Его основным элементом является датчик Холла, который очень надежен, при этом движущиеся части полностью отсутствуют. Он точно фиксирует все изменения магнитного поля при изменении угла дроссельной заслонки и передает их на собственную электронную схему. При замене датчика не нужно вносить никаких конструктивных изменений. Просто демонтируйте старый и установите новый TPS.



    Процедура замены датчика

    Для выполнения этой работы вам понадобится только отвертка среднего размера. Последовательность действий следующая:

    1. Отсоединить колодку проводки от датчика.
    2. Снимите два крепежных винта.
    3. Снимите датчик.
    4. Замените прокладку из пеноматериала.
    5. Поставить новый датчик.
    6. Подключить электрический блок.

    Таким образом, самостоятельная замена ДПС не проблема, хотя есть одно «но». Датчик проверяется бортовым компьютером автомобиля. В случае неисправности включается «Проверка двигателя». Так вот, даже после установки нового ДПС сигнализация не погаснет. Скидывание клеммы аккумулятора или сброс ошибки другим доступным способом занимает 15 минут.

    схема форсунки

    Тема данной статьи — двигатель ВАЗ-2110 (8клапанов) форсунка в системе впрыска топлива. Основная задача найти все его достоинства и недостатки, сравнить с карбюраторным двигателем. Но для этого нужно немного углубиться в историю, посмотреть, как устроен этот двигатель, насколько он хорош в эксплуатации и ремонте. А начнется история с конца 70-х годов прошлого века, когда инженеры ВАЗа задумались над проектированием переднеприводных автомобилей.А после будет рассмотрена инжекторная система впрыска, ее отличия от карбюраторной, преимущества и недостатки.

    История двигателя

    А теперь рассказ откуда взялся двигатель ВАЗ-2110 (8 клапанов) инжектор. И был заложен в конце 70-х годов. В эти годы дизайнеры начинают понимать, что классика, которая производится много лет, имеет высокую себестоимость. Кроме того, Fiat-124 — лучший автомобиль Европы 1964 года. Прошло почти два десятка лет, нужно обновлять модельный ряд.И начались эксперименты. Первым делом модернизировали привод ГРМ, стали использовать ремень. А вот на двигателе ВАЗ-2105 (годы выпуска — 1980-1988) он не прижился, хотя и снизил уровень шума.

    Причина проста: в поршнях нужны циклевки, которые не позволяют стучать при обрыве клапанов. Но при ремонте двигателей на них обычно устанавливались поршни с 1,3-литровыми двигателями подходящие по размеру, но без канавок. Но в начале 80-х выходит восьмое поколение.Более новые, под стать европейским аналогам. И самое главное — для автомобилей передний привод, мотор с ременной передачей на механизм ГРМ. И это был тот самый двигатель, который с большим количеством переделок устанавливается на современные автомобили. На моделях 2109 и 2110 эти силовые агрегаты впервые были адаптированы под инжекторную систему впрыска.

    Компоненты главного двигателя

    При беглом осмотре существенных различий не обнаружено. С карбюратором инжекторная система впрыска не влияет на базовую конструкцию двигателя.Но стоит присмотреться к мелочам. Для примера взглянем на термостат-форсунка ВАЗ-2110 (8 клапанов). Сразу бросается в глаза, что его можно разобрать! Точно! Инженеры в Европе сидят и думают, как сократить ресурс автомобиля, а наши в это время проводят настоящие доработки, выгодные потребителю. Понятно, что термостат ломает не корпус, а внутренности термочувствительный элемент или клапан. Поэтому зачем плодить миллионы дел? Гораздо выгоднее было бы сделать один для машины, а в случае поломки термостата менять только внутренности.

    Но это далеко не все достоинства отечественных двигателей. Учтите, что в США и Европе все машины одинаковые, ремонтировать иногда смысла нет, проще выкинуть, и купить новую. Причина частично в двигателе. Например, АвтоВАЗ — чуть ли не единственный завод, который продолжает ставить на свою продукцию блоки ДВС из чугуна! Во всех развитых странах для этой цели уже давно используют алюминиевые сплавы! Страдает ресурс двигателей, но самое главное — нет возможности произвести его ремонт, так как он не подлежит растачиванию или перегильзованию.А это намного дешевле, чем покупка нового двигателя или автомобиля. Может быть, зажиточный бюргер и может себе это позволить, но в нашей стране автомобиль для многих до сих пор является роскошью.

    Что такое инжектор?

    А сейчас все же посмотрим как выглядит на автомобиле ВАЗ-2110 схема форсунки, рассмотрим основные узлы и принцип работы. Но сначала нужно ответить на вопросы, что такое инжектор и для чего он нужен. Всем известно, что до конца 90-х устанавливались карбюраторы.В них посредством воздушных потоков происходило смесеобразование, а затем подача во впускной коллектор топливной системы. И такое умное устройство может смешивать бензин с воздухом в идеальной пропорции — 14 к 1. Но тут игра вакуума и атмосферного давления.

    Особенности инжекторного

    А вот двигатель ВАЗ-2110 (8 клапанов) инжекторный намного легче, чем карбюраторный вариант. Но это если смотреть с точки зрения электрика. Дело в том, что система состоит из ряда электронных устройств, отвечающих за работу всего двигателя.Вместо карбюратора на впускном коллекторе установлена ​​впускная рампа. По сути это кусок трубы, в которой находится топливно-воздушная смесь. Откачивается из бака с помощью электронасоса под низким давлением. По умолчанию рампа полностью герметична, она отделена от каналов впускного коллектора электромагнитными клапанами — форсунками. Но вот особенность: рампа поддерживает постоянное давление, которое регулирует датчик, а качество смеси и количество подаваемого бензина напрямую зависят от того, насколько открыта дроссельная заслонка.

    Схема инжекторной системы впрыска

    Итак, теперь подробнее о системе питания инжекторного двигателя ВАЗ-2110. Первый идет в списке бензонасосов. Он монтируется непосредственно в баке, совместно с фильтром, и ротор двигателя приводится в движение только при включенном зажигании (при условии, что давление в рампе ниже минимального уровня). Затем топливо поступает по трубкам в рампу. Здесь образуется смесь. Сначала воздух проходит через фильтр для очистки.Гибкий корпус фильтра соединен с дроссельным узлом.

    Система датчиков

    Не менее интересен двигатель ВАЗ-2110 (8 клапанов). Инжектор, точнее устройство системы управления, включает в себя множество датчиков. Все управление осуществляется датчиками. Итак, между фильтром и дроссельной заслонкой стоит датчик массового расхода воздуха. Датчик положения установлен на самой заслонке. В рампе — давление. Кроме того, между вторым и третьим цилиндрами расположен датчик детонации на поверхности ДВС.А на шкиве привода генератора — обороты двигателя. От коробки передач измеряется скорость автомобиля. Все данные, поступающие со считывателей, поступают в электронный блок управления.

    Электронный блок управления

    Это, если можно так сказать, самое сердце системы. На ВАЗ-2110 схема форсунки сведена к этому устройству. Небольшой корпус с большим количеством выводов, но внутри самое интересное — микроконтроллер. Вот он-то и регулирует всю работу двигателя. Во внутренней памяти находится так называемая топливная карта.По нему контроллер определяет, сколько воздуха и бензина нужно подать в рампу, чтобы мотор работал в штатном режиме, не было детонации. Но самое главное – за какой промежуток времени нужно подать импульс на топливные форсунки, чтобы они открылись и впрыскивали смесь в камеру сгорания.

    Что лучше: карбюратор или инжектор?

    А теперь немного о том, какой двигатель ВАЗ-2110 будет надежнее: инжекторный или карбюраторный? И нужно посмотреть на этот вопрос с разных сторон.Например, новичкам придется по вкусу инжектор. Постоянная скорость, нет необходимости перекрывать подачу холодного воздуха, а трогаться с места намного проще. Но есть еще одно преимущество — машина на высоких скоростях более приемистая. Даже на скорости 120 км/ч при выжатой педали газа машина быстро разгоняется. В карбюраторах это происходит гораздо медленнее. Поэтому обгон на машине с инжектором безопаснее. А вот при старте светофора карбюратор просто «разорвет» инжектор.А причина в более высоком крутящем моменте внизу. Да и стоимость обслуживания, конечно же, у инжекторной «десятки» выше, ведь поставить точный диагноз поломки иногда непросто.

    Выхлоп

    Ae86 балки. Однако для компенсации они имеют постоянно регулируемые шкивы VVT как для впускного, так и для выпускного кулачков. В настоящее время это ежедневный водитель и работает отлично. 329 долларов. com с вашим именем пользователя, и мы поможем вам. Замена балок 3S-GE. Открыты к разумным предложениям.3-дюймовый лифт и неприятный выхлоп. Читать бесплатно 3sge Beams Engine AE86 Corolla — Flos Performance Auto Parts & Services4age 6 speed — ejdb. нужно еще немного поработать, чтобы быть в форме. Лампы включены последовательно и работают при низком напряжении в режиме ДХО. Двигатели B18C только для Японии можно найти в шасси Integra Si VTEC, SiR-G и Type R 1993–2001 годов, однако двигатель Type R представляет собой другую, более мощную версию. 2L, набор из 10 шт. Изготовленный на заказ цельный карданный вал для вашего AE86 Beams Swap! — монолитный цельный стальной карданный вал — правильной длины и сбалансированный для трансмиссии J160 — увеличивает мощность на колеса с меньшими потерями мощности, чем 2-компонентные карданные валы.Для запуска двигателя BEAMS вам понадобится ЭБУ вторичного рынка, так как заводской ЭБУ не очень хорошо сочетается со стандартным механизмом AE86. 1 просмотрено за последние 24 часа. Это искусно изготовленный коллектор с полностью обратной продувкой. 000 об/мин и крутящий момент 240 Нм di 4. Оригинальные запчасти Toyota, правильный выбор. все остальное в движке сток. Jdm Toyota Altezza 3sge Beams Turbo с механической коробкой передач 6 Sd F Con Hks Pro из Калифорнии. 1. Нередко можно встретить модель, подвергшуюся радикальной модификации кузова, выхлопа и впуска.1998-2002 ТОЙОТА АЛЬТЕЗЗА РС200, SXE102. Есть некоторая информация и много частей, но ничто не охватывает весь процесс. 3sge будет устанавливаться в старлет кр60 с итбс и набором заголовков. Полностью сварная поперечина редуктора представляет собой цельную конструкцию толщиной 8 мм, сложенную на станке с ЧПУ. 16 марта 2015 г., 22:38. Сделайте ставку на шанс приобрести 6-ступенчатую Toyota Celica 1974 года с двигателем 3S-GE на аукционе Bring a Trailer, где собраны лучшие старинные и классические автомобили онлайн. Машина на пути к дому моей семьи, чтобы получить печально известный обмен 3sge Beams.566 долларов США. Этот проект начался около 2 лет назад, так что все части не старше этого. € 785. 6-ступенчатая коробка передач на вуд-роке 4:7! 20-вольтовые ITB будут в порядке. Коллекторы и выхлоп LHD AE86. 0-литровый рядный четырехцилиндровый силовой агрегат BEAMS от Toyota Altezza RS200 также безымянный стартер apexi performance выхлопные системы 1994 1999 ремонт распиновка pdf схема ЭБУ 8. год назад он лежал на хранении. 05. AE86 Corolla — Автозапчасти и услуги Flos Performance Arras io fantasy. Точно так же прибыли 1. О, и мои трубы.1973 Toyota Corolla-3SGE БАЛКА ДВОЙНОЙ VVTI С 6 СКОРОСТЯМИ. Добавить в корзину. Тойота Селика ГТ 1977г. 8 сентября 2013 г. Двигатель Hino J08E подходит для автомобилей Hino 238 и 268 2JZ-GE. О Beams Toyota Engine 3sge Kit. Двигатель имеет высокую 11. Прокладку впуска и дроссельной заслонки. AE86 имеет более короткую высоту моторного отсека, но немного длиннее, поэтому в комплекте будут поставляться 20-миллиметровые проставки для поперечины. в автомобильной замене сальников коленчатого вала. 73 JSP Fab SR20 > Монтажный комплект AE86 Цельный карданный вал Пакеты катушек 1ZZ 87-мм поршни CP Штанги двутавровой балки Manley Обработка двигателя (расточка, палуба, хонингование) Металлическая прокладка выхлопа Nissan Прокладка впускного коллектора Thermaltake Сверхлегкий маховик Сцепление для соревнований Сверхлегкий маховик Топливная рейка HKS Впускной коллектор Greddy ( Сварка IACV и модифицированная задняя часть) Инжекторы Deatschwerks 900cc Особенности: Полностью алюминиевая сварная конструкция TIG.00 $ 216. Это один из лучших вариантов замены двигателя для этого шасси. Причина перехода на Beams в том, что у меня была возможность протестировать настоящий AE86 с обменом на Beams и святое дерьмо!! Это настоящий кайф!! Это идеальная машина для Auto-X. 73) и легко развивает мощность 180 л.с. и 140 фунт-футов на колесах. Адаптер 3SGE Beams to Black Top 20V ITB AE86 BC Racing Coil Overs. Логика бы BEAMS 3SGE Модификации. Сделайте так, чтобы ваша машина работала как новая, покупая запасные части Toyota Corolla для оригинального оборудования по непревзойденным ценам здесь, в CarParts.Подробное описание преобразования Altezza 3SGE. Последнее редактирование: 25 июня 2020 г. Лучи 3SGE — отличный двигатель для н / д наращивания, как вы говорите, с богатым гоночным прошлым, и сначала следует смотреть на основные вещи (впуск, коллектор, выпуск). продам оригинальные диски с новой резиной. 00 3SGE Beams против SR20 09.08.2009, 11:38. Изготовлено вручную и сварено TIG для долговечности. 7 литров. 2-7-2003. Arras io fantasy Toyota 3S Engine (3SGTE, 3SGE) | Тюнинг, различия, характеристики 28. 7% и 6. В начале зимы 2013/14 я нашел много нового (для меня) мотора у друга друга, о котором у меня есть достоверная история и лучше всего он готов к работе в режиме Turbo! Кроме того, он поставляется со многими дополнительными деталями! Детали мотора.Большие портовые камеры. Этот высокооборотный двигатель имеет мощность около 200 л.с. и отличное соотношение мощности к весу для автомобиля. 20) В наличии. что делает лучший гоночный двигатель до 2 литров по скромной цене? шатуны и поршни 3000 грандиозных головок 1300 комплект дроссельной заслонки, включая впускной и поршневые трубы 2550 впускной кулачок 1250 выхлоп 500 клапанные пружины 850 и т. д. плюс счет за кривошипную машину, включая диету кривошипа 2300 и, прежде чем вы это узнаете, 14000 Комментарий Мы, безусловно, можем поручиться за это с этим AE86 с двигателем 3SGE Beams. Деталь —- DA12.Вы вряд ли найдете в продаже Toyota Sprinter Trueno AE86 без какой-либо модификации. AE86 с 5-ступенчатой ​​механической коробкой передач… Arras io fantasy. Описание для Toyota Corolla 1987. Равнодлинные направляющие, конструкция 4-2-1 обеспечивает максимальный прирост производительности. С другой стороны… Если вы хотите получить кронштейны для замены двигателя AE86 BEAMS, а также поперечину трансмиссии, мы собрали их в один комплект со скидкой 5 % на комплект. Двухлучевые системы фар работают с одной специальной лампой, которая может создавать два луча (ближний и дальний свет).Зарегистрированный […] Подробная информация о JDM Toyota Lexus Altezza RS200 SXE10 AE86 3SGE Beams MT 6SPEED Engine Motor. Похожие сообщения. Он использует последовательный электронный впрыск топлива, имеет алюминиевую головку и 4 клапана на цилиндр, а также чугунный блок цилиндров, а в некоторых версиях используется VVT-i. Репутация: 3. поделиться. plJSP — JSP FabSQ Engineering — Мастерская специалистов 4AGE 20v и 16V Twin Garrett GT2860 с выхлопными кожухами TiAL SS, WG и BOV, сдвоенные коллекторы HKS с V-диапазоном, AEM v2, AEM WB, ID1000, AEM meth/water spray, GSC S1 , портированная головка, клапанный механизм Ferrea, поршни CP с покрытием короны и юбки, двутавровые балки Carrillo, тройное сцепление OS Giken и Super Lock LSD, Racelogic TC, гоночный двигатель TRD gen2 catback 3sge Beams Race Engine.В этот комплект не входят проставки для передней рамы. Включает в себя выпускной коллектор, отдельные корпуса дроссельной заслонки, ткацкий станок, блок управления и некоторые вспомогательные устройства, как показано на рисунке. Этот автомобиль — тот же автомобиль от 3sgebeamspowered. Продается 1984 AE86 — ADM со свапом 4AGE и передком Trueno. Мы, безусловно, можем поручиться за это с этим AE86, оснащенным двигателем 3SGE Beams. 2015 · 5. Добавить в корзину; Наконечник рулевой тяги € 32. 33 $ 445. Обычная цена $ Посмотреть. Установлено, что мощность двигателя автомобиля с пробегом 30 000 км увеличилась в 4 раза.Не имел опыта с его выхлопом, но впускная труба была приятной чертой. А когда выиграете в лотерею, пожалуйста, ITB и большую карбоновую воздушную коробку! В настоящем исследовании форсунка использовалась для улучшения пропускной способности впускного коллектора, и экспериментально изучалось ее влияние на мощность автомобильного двигателя и выхлопные газы. 00 Цена продажи $118. Карданные шарниры Chevy 3/4 тонны, обслуживаемые пользователем Этот вал примерно на 5 фунтов меньше, чем заводской двухкомпонентный. Выхлоп турбо коллекторы Toyota Celica GT4, ST205, MR2 turbo 8 скрутек.Установите набор слегка более горячих кулачков (не превышайте 8. Он имеет магнитофонную систему Sony со всеми работающими оригинальными динамиками. 5 и 5 градусов. Только стоковый внутренний пластиковый привод дроссельной заслонки. com. Снят на 129350 км. Идеально подходит для AE86 или другая трансплантация или преобразование RWD.Пожалуйста, укажите свой номер телефона, так как мне нужно подтверждение, что вы собираетесь забрать.Y: Эти выпускные коллекторы Race Turbo подходят для всех двигателей Gen3/ST205 All-Trac JDM 3SGTE.Стальной цельный сменный вал для платформы AE86.Связанный. НДС: 8 евро. 8 939 долларов США. 3L Hybrid с переменным прерывистым стеклоочистителем. на самом деле, пульсары тоже будут в порядке, если только вы не стремитесь к большой мощности, но AE101 / AE111 подойдут очень хорошо. Новые объявления: JDM Toyota Altezza 3S-GE Beams Engine 6-ступенчатая механическая коробка передач AE86 — 2 095 долларов США (JDM ENGINE VIRGINIA 4262-V ENTRE CT CHANTILLY VA 20151), детали Toyota Corolla ae86 1980–1987 годов — 100 долларов США (Ньюарк, штат Нью-Джерси). В 2013 году Микки откатил Corolla в магазин Джона, JSP Fab в Сан-Диего, где автомобиль попал под нож из-за переделки F20C.186 долларов. В 1998 году была выпущена вторая версия с двойным VVT-i (переменная синхронизация как на впускном, так и на выпускном кулачках), титановыми клапанами, форсунками с батарейным питанием и немного более высокой степенью сжатия (11: 1 вместо 10). Шасси — чистое название. Красный Corolla GTS JSP Fab K24 1987 года выпуска в коллектор AE86, установленный на автомобиле. Maxpeedingrods обеспечивают высокопроизводительные шатуны и другие автозапчасти по низкой цене. Я также хочу получить BEAMS! Я устал от медленной задницы 1GFE! Дайте мне 3SGE Я огляделся и только и ждал, чтобы услышать ответ о половинчатой ​​версии руководства по ремонту электропроводки Ae86.23 января 2021 г. У меня есть блок управления двигателем Link G4X AtomX, и я получил специальную подвеску от MRP. Классика в действительно хорошем состоянии. 32 доставка + 87 долларов. Просто жду, когда это выйдет, чтобы принять окончательное решение. Зачем покупать двигатель у JDMDistro: мы являемся признанным именем. Снят на пробеге 198870 км. Идеально подходит для пересадки или переоборудования AE86 или другого заднеприводного автомобиля. После более чем 3200 часов работы над автомобилем можно ожидать, что он будет чем-то особенным. Они потребуются, чтобы помочь с установкой в ​​транс тоннеле и зазором под капотом.jdm toyota altezza is200 is300 3sge beams vvti rs200 ecu jdm 3sge двойной луч vvti с блоком управления автоматической коробкой передач. com предлагает оптовые цены на оригинальные запчасти Toyota Corolla Copue-JPP 1987 года выпуска. Включает ткацкий станок, ECU и некоторые вспомогательные устройства и т. д., как показано на рисунке. Встроенный порт датчика M16 для двигателей 3SGE BEAMS. Гледнев. Это включало новые водяные и масляные насосы, новый выпускной коллектор Touge Factory TF-Works K-Swap для S-шасси с правым рулем, BRZ / FRS, E30. Зарегистрированный […] 1977 Toyota Celica BEAMS Swap: Введение: Приближение к замене двигателя сопряжено с большой неопределенностью.там довольно сексуальный двигатель. 99. 85-91 Toyota Corolla AE86 (с широкими углами клапанов) (ТОЛЬКО для моделей GTS/FX16). Уплотнения клапанов. Впервые он был представлен в 1998 году на двигателе 3S-GE RS200 Altezza. Шасси: 85-87 Toyota Corolla AE86. 33. 148 долларов. 3sge лучи масло. Он развивает мощность 210 л. Они используют очень дорогой ЭБУ Haltech. Maxpeedingrods предлагает высококачественные шатуны и другие автозапчасти по доступной цене.Corolla Ae86 artiste21. Комплект сменных креплений ae86 sr20det. В… Балки отстойник и подцепить на болты. Винт. Двигатель 7Rib GZE от AW11 MR2. Arras io fantasy08.02.2018 · 3SGE Beams: в отличие от Honda, двигатели Beams имеют только один набор кулачков на каждый кулачок. Седан ини juga memiliki Fitur Sport Mode Untuk mengoptimalkan Performa Mesin, selain ECON Mode Untuk karakter berkendara yang lebih hemat bahan bakar. 01.09.2013. 300000 км. Часть 2 Клиент 3SGE BEAMS заменяется на AE86#beams #3sgebeams #ae86Слушайте аудиоподкаст «The Autohaus Podcast», доступный в большинстве основных приложений! CM Autohaus — это не только это, но это был единственный AE86 с двигателем Toyota 3SGE BEAMS! Лично мне нравится простой стиль этого 86-го.6 L 4A-C I4 SOHC Пятое поколение было последней версией 3S-GE, и оно отличалось конструкцией BEAMS (прорывной двигатель с усовершенствованной системой механизма) в японской Altezza RS200. Прилепленная запись от TFDarian, 24 июля 2015 г. Порт датчика 1/8 PT для использования с датчиками температуры вторичного рынка. Каждый автомобильный мод красиво иллюстрирован и поставляется с полным описанием. Очень просто подключить, в основном, 1 провод к положительной + клемме аккумулятора, отключить обе фары и подключить один из автомобильных разъемов к ткацкому станку.хаха. Обычная цена $130. 474 доллара. НДС: 234 евро. Greddy также производит продукцию высшего качества. Добавить в корзину Выхлоп для леворульных AE86 непрост. приобретите руководство по ремонту автомобилей ae86, принадлежащее тому, что мы разрешаем здесь, и проверьте ссылку. Универсальный комплект последовательного продувочного клапана HKS Super SQV IV — черная версия. CT9A Evo 7 8 Kakimoto HYPER N1+ 3-дюймовая задняя выхлопная труба из нержавеющей стали Двигатель Toyota Beams 3SGE SXE10 G3. Добавить в корзину. . T25 Garrett turbo от S13. Модернизация и замена топливопровода для AE86 — это универсальное решение для шасси SR5 и GTS.Когда был ранний концептуальный автомобиль для того, что мы сейчас называем GT-86/FR-S/BR-Z Racing Performance Header для 85-87 Toyota Corolla AE86 Оба двигателя 16V и 20V. Артикул: FLO2185 Категория: 3SGE Балки Altezza. Я решил начать эту тему, потому что информации о замене лучей на AE86 не так много. ГЕНЕРАТОР. 5-литровый DOHC VTEC Turbo yang mampu menghasilkan tenaga 178 PS di 6. 5-дюймовый коллектор из нержавеющей стали с v-образным вырезом. Комментарий Re: Impreza WRX STI 2015 (ADDON) 20 минут назад; Новый аддон SAD-ist Vinyl для Eevee’s Skyline GT-R Nismo Z-Tune (R34) 1 час назад; Комментарий Re: 1977 Aston Martin V8 Vantage 1 час назад; Комментарий Re: 1977 Aston Martin V8 Vantage 7 часов назад; Комментарий Re: … Высококачественные подарки и товары в стиле Lexus Is200.Доступны модели ГАЗ 3302, 21 и 24, а также модели ВАЗ 2110, 2170 и 2103. Распредвалы Toda Racing 3SGE Балки Altezza. Re: Вопросы по обмену AE102 3SGE BEAMS Буду следить за этой веткой с большим интересом (BEAMS — одно из моих соображений по двигателю, которое я давно рассматриваю после 20V 7AGE). Я Гизер и я свопоголик. Toyota AE86 Toyota Corolla Levin Sprinter Trueno (AE86) Двигатель 1. 0 Нравится | 109 Corolla Ae86 artiste21 0 «Нравится» | … Часть 2 Клиент 3SGE BEAMS заменяется на AE86#beams #3sgebeams #ae86Слушайте «Подкаст Autohaus». Аудиоподкаст доступен в большинстве основных приложений! CM Autohaus в центре внимания машин нашего друга Митча Джонсона Ae86, который можно увидеть в видео The 86 Spirit на нашем канале! Наслаждайтесь этим кратким обзором крутой Corolla с Beams 3. Найдите Toyota Ae86 на распродаже.У меня нет моего нестандартного «стандартного» выхлопа (стандартный выхлоп с заменой труб на изогнутую оправку и с гибкой секцией — будет с керамическим покрытием). 3s ge beams engine lexus rx300 awd двигатель двигатель сдвоенный двигатель vvti 1. Прокладка для слива масла Cummins 5264569. Замена балок будет дешевле в долгосрочной перспективе и более надежна (мне цитировали 1700 канадских долларов за доставку всего из источника импорта), плюс вы не не нужно настраивать его, что дорого для динамометрического времени. Custom 2. Предупреждающие световые сигналы теперь работают, и Ae86 получил новый спортивный выхлоп с обратным пламенем (который нужно отрегулировать, поэтому пока без фото).Для двигателя BEAMS все еще существует довольно много послепродажной поддержки, и с набором отдельных корпусов дроссельной заслонки (которые может предоставить TRD) приличная настройка и выхлопная система мощностью около 300 л.с. не являются чем-то неслыханным. Трубки полностью заменяют оригинальную резину и жесткую магистраль от бака к топливной рампе с возможностью добавления внешнего регулятора давления топлива (для BEAMS это обязательно). Например: IS200 3sge балка altezza rs200 Corolla gti16 AE92 LEXUS IS200 2002 сток IS200 компрессор TTE Toyota AE86 x3 не заменять 20V IS200 2jzgte сингл Honda civic EG6 EG5 EG4 AH53 SC300 2jzge.Все категории Попробуйте 3D-модель SketchUp. — Диаметр кулачкового ковша 28 мм, диаметр регулировочной прокладки 25 мм. Вы много потратили на свою Toyota Corolla, поэтому вполне естественно, что вы занимаетесь ее ремонтом и обслуживанием. Без боковой юбки, задний бампер OEM и передний бампер Good Line. Если вы можете подождать месяц или около того, я установлю полную линейку уличной версии martelius, но со средним демпфером. На сайте MR2 есть парень, который занимается заменой 3S-GE на Altezza с 6 скоростями. Проект: D-Spec AE86 Часть 1. Бесплатная доставка Бесплатная доставка Бесплатная доставка.Toyota представила MR2 первого поколения в 1984 году, присвоив ей код модели «W10». Крепления: модификации KE предлагают крепления двигателя и коробки передач, подходящие для таких моделей, как AE86, однако они удерживают двигатели в исходном положении — см. «угол двигателя» ниже. 7 из 5 звезд 624. ВПУСКНОЙ И ВЫПУСКНОЙ КОЛЛЕКТОР. 2 или № Прокладка выхлопной трубы. 16-07-2009, 18:03 #5. Выпущена Toyota AE86 Trueno/Levin. 928 долларов. AE86 был переднемоторным заднеприводным купе, легким и хорошо сбалансированным, что делало его отличным выбором для любителей вождения.Майк Кодзима. gts ae86 track drift car beams 3sge swap photos технические характеристики описание 3sge 3sgte beams slimline комплект генератора переменного тока sq ering как 13 ноября 2010 г. · 4. Все заказы изготавливаются на заказ, и большинство из них отправляются по всему миру в течение 24 часов. JDM Toyota Altezza 3S-GE Beams Engine 6-ступенчатая механическая коробка передач AE86 — 2095 долларов США (JDM ENGINE VIRGINIA 4262-V ENTRE CT CHANTILLY VA 20151) ПРОДАЕТ Б/У JDM ALTEZZA TOYOTA 3SGE 3S-GE BEAMS ДВОЙНОЙ VVT-i ДВИГАТЕЛЬ С 6-СТУПЕНЧАТОЙ ТРАНСМИССИЕЙ И ПРОВОДКОЙ ЭБУ ЖГУТА.6-литровая версия 4A идентифицируется кодом «AW11». двигатель 2l lexus is300 gs300 2jz vvti na двигатель 3s gte mr2 turbo двигатель sw20 3sgte caldina двигатель 3-го поколения 4-го поколения 4-го поколения двигатель mrs camry scion tc rav4 двигатель 2. Текущий список приобретенных запчастей: 3sge Beams с J160 Trans и OEM ECU — около 1300 долларов 3SGE Beams Exhaust Flange — MID. Выпускной фланец 3SGE Beams — нержавеющая сталь. Верхняя часть свежего коллектора с керамическим покрытием. Я ненавижу это делать, но я решил продать свою короллу AE86 с двигателем Altezza Beams.ко. Сеть. 00; Porsche Macan 14-17 Square Turbo Style Полированные наконечники выхлопных труб 2. Машина В центре внимания наш друг Митч Джонсон Ae86, показанный в видео The 86 Spirit на нашем канале! Наслаждайтесь этим быстрым запуском rad Corolla с Beams 3s, часть 2. Клиент 3SGE BEAMS заменяет на AE86#beams #3sgebeams #ae86Слушайте аудиоподкаст «The Autohaus Podcast», доступный в большинстве основных приложений! CM Autohaus — это AE86 Day: Super Street Feature — Toyota Corolla 1987 года. Смотрите другие наши товары для автомобилей с 4 фарами. де Тойота 2.5-дюймовая выхлопная система из нержавеющей стали. 637 долларов. 5-литровый F136-замененный FR-S, о котором все говорили еще в 2017 году. Тип двигателя: Группа A/N2… Комплект прокладок двигателя Altezza 3SGE. 5 trd ae86 levin 3gr lexus is250 двигатель 3rz двигатель camry 2. Toyota AE86 T50 JDM механическая коробка передач. 5% при форсунках диаметром 5 и 2 дин. AE82 — Королла и Королла FX16. В любом случае, машина поставлялась с 20-вольтовым двигателем BT, но, к сожалению, я сделал глупость, доверившись предыдущему владельцу, что он залил охлаждающую жидкость в двигатель, и в итоге получил изготовленный на заказ цельный карданный вал для вашего AE86 Beams Swap! — монолитный цельный стальной карданный вал — правильной длины и сбалансированный для трансмиссии J160 — увеличивает мощность на колеса с меньшими потерями мощности, чем 2-компонентные карданные валы.Чтобы двигатель правильно располагался между плечами AE86, потребовались специальные крепления от WTR. ДЛЯ 85-89 TOYOTA MR2/-91 AE86 4A-GE T25 ЧУГУННАЯ ТУРБО ВЫПУСКНАЯ СИСТЕМА КОЛЛЕКТОРА. — YouTube УРУГВАЙСКИЙ AE86 TRUENO НА ДОРОГЕ ПУНТА-ДЕЛЬ-ЭСТЕ, ПОТРЯСАЮЩИЙ ЗВУК ВЫХЛОГА. НДС: 12 евро. с 2-литровым двигателем 3SGE Beams. 15) Нет в наличии. Двигатель 4A-GZE с наддувом от MR2 является относительно простым проектом, в результате чего мощность составляет 127 кВт, а 2,5-дюймовая задняя часть — 147 кВт. 5-литровый двигатель 3А, он был известен как «AW10».6-СТУПЕНЧАТАЯ РУЧНАЯ ТРАНСМИССИЯ. Заводской коллектор Altezza размещает фланец коллектора прямо на промежуточном валу рулевого управления, поэтому выхлоп должен быть изготовлен таким образом, чтобы он сразу же поворачивался наружу к лонжерону рамы и обхватывал рейку рамы, чтобы убедиться, что он не соприкасается с промежуточным валом. Окала, Флорида 34472, США. 21) Распредвалы Toda Racing 3SGE Балки Altezza. В 1998 году была выпущена пятая версия 3S-GE, которую можно было найти только в японской Altezza RS200. У него был двойной VVT-i, поэтому он мог регулировать … Капот из углеродного волокна, колеса из углеродного волокна, выхлоп, модифицированный дальний свет.Степень сжатия 5: 1 и имеет титановые клапаны в дополнение к 3SGE BEAMS в комплект для переоборудования венчика KE70, крепления двигателя KE преобразования. Очень рад, что наконец-то получил в свои руки один из них после поисков подходящего в течение последних 4-5 лет. iM Feature: Scion FR-S Бениота и Toyota AE86 Спенсера. помимо того факта, что большую часть времени, когда я набираю обороты (с нагрузкой и на передаче), он отключается на 5000 об / мин. Окала, Флорида. Двигатель Toyota Beams 3SGE SXE10 G1. Двигатель Subaru EE20 был 2. Еще одна задача заключалась в том, чтобы заменить двигатель Beams и создать собственный заголовок! Наш производитель усердно работал над созданием отлично выглядящего и функционального компонента выхлопной системы.. 00 доставка + 20$. Toyota 3SGE и 3SGTE Rev 5 ПРИМЕНЕНИЕ: Для AUDI 2. Мне было любопытно, случалась ли когда-нибудь замена балок Tacoma 1-го поколения. Заголовок CXRacing Racing Performance для 85-87 Toyota Corolla AE86 с двигателем 16 В и 20 В. Базовым автомобилем является собственная тренировочная машина Ото-сана для дрифта — Toyota Corolla Levin GT Apex AE86 — которая была разобрана до голого шасси, готового к началу работ по изготовлению металла. Качественные фары для TOYOTA AE86 и других моделей. НДС: 26 евро. Пост: №3.Блок TRD ae101 4age с изготовленными на заказ деталями Toda Шатуны TRD Early I-Beam; Полукованые поршни TRD Club4AG Домашняя страница Оригинальные запчасти GM 296-02 Уплотнение передней крышки двигателя. если вы хотите переднее крепление, балки впускного коллектора крепятся болтами и указывают правильный путь. В других случаях производится замена двигателя на более новый или более мощный (или проект: D-Spec AE86 Часть 1. 203 000 миль. Surfab. Чистый титул, без ржавчины! VIN совпадает везде! 3S-GE Beams 5-го поколения двигатель от Lexus IS300 (Toyota Altezza) с 6 МКПП.AE86 Corolla — пустая легендарная Toyota Corolla Sprinter Trueno 1986 (шасси AE86), реплика Initial D. При обновлении до … Power Craft разработали эту выхлопную систему AE86 Under Diff Exhaust System, чтобы она проходила под дифференциалом вашей Toyota AE86. 2. JDM TOYOTA ALTEZZA BEAMS RS200 LEXUS IS300 -5-Zigen Racing Header -Jasma: 005 -Год: 1998-2005 -Двигатель: 3sge Beams -Состояние: б/у ПРОСИТ 700 долларов. 02) В наличии. Сборка коллектора и выхлопа Celica Beams 3SGE, часть 4. JZA61 Celica Supra XX сборки. АусЗоку.4. Код товара: HD-4AGE-VBAND250-SS-1-1. $3,995 (oxr > Ford Escape ) фото скрыть эту публикацию восстановить восстановить эту публикацию. Седан Honda Civic RS terbaru tersedia… TOYOTA ALTEZZA SXE10 3SGE BEAMS ENGINE JDM SXE10 3SGE Yamaha Beams двигатель. ИМПОРТИРОВАНО НАПРЯМУЮ ИЗ ЯПОНИИ С ПРОБЕГОМ 45K-60K МИЛЬ И ПОСТАВЛЯЕТСЯ С… Найдите много отличных новых и подержанных вариантов и получите лучшие предложения на шатуны для Toyota 4AG 4AGE AE86 Celica Corolla AW11 MR2 GTS 1. 00 Подозрительный гараж 1 шт. Сталь AE86 Карданный вал для SR /КА.Я бы попробовал «тянуть вниз» резистор, подключив выход тахометра 12 В через резистор 560 Ом к земле. Покупайте напрямую из Японии, 100% оригинальные детали поставляются по всему миру. 5 мм подъема), и вы должны смотреть на мощность около 115 кВт, что дает почти такое же отношение мощности к весу. хонинг) Nissan Металлическая прокладка выхлопной трубы Thermaltake Прокладка впускного коллектора Сцепление для соревнований Сверхлегкий маховик Топливная рейка HKS Впускной коллектор Greddy (сварной IACV и модифицированная задняя часть) Форсунки Deatschwerks 900cc Re: 3sge в ae86.Я был доволен выхлопом Thief Greddy DD для моего ae86, поэтому я знаю, что я получу. SXE10 3SGE Beams с 6 скоростями, которые я купил на Ebay всего за 999 долларов с доставкой. у какого-то парня на r/Drifting есть AE71 с замененными лучами (я думаю, его имя буквально u/Ae71beams), который определенно рвет. Ульрих-Питерс. Пытаюсь начать проект восстановления на моей Королле. + 87 долларов. Нетго. Наслаждаться! Я начну с самого начала. Этот двигатель освежен, установлены новые кольца, новые подшипники, небольшая работа по портированию головки блока цилиндров, полный комплект прокладок и т. д.Замена двигателя Ае86. 725 долларов. 43 доллара. Во-первых, стандартный BEAMS — невероятный двигатель. Большое внимание было уделено тому, чтобы все выглядело как OEM, насколько это возможно, и единственное реальное отличие от заводской установки S2000 — это выхлопная система JSP Fab. Огромное спасибо нашему приятелю @kaelebnichols за помощь!!! Искать «1320 Performance V1 Blastpipes выхлопная труба УНИВЕРСАЛЬНЫЙ ГЛУШИТЕЛЬ ИЗ НЕРЖАВЕЮЩЕЙ СТАЛИ» на eB TOYOTA TRUENO AE86 3SGE ЛУЧИ НА ДОРОГЕ УСКОРЕНИЕ И ВЫХЛОПНЫЕ ЗВУКИ . 5мм — Диаметр выпускного клапана — 25.32 доставка. Chase Bays Front to Rear A. Части it4age — госоарка. Мы реализуем все решения по выпуску выхлопных газов, оптимизированные для их конкретных целей конечного использования, будь то автоспорт, тюнингованные уличные автомобили, восстановленные автомобили или промышленное использование. Быстрый просмотр 3SGZE Beams с питанием от AE86. Такие детали, как фары, поставляются напрямую от авторизованных дилеров Toyota, и на них распространяется гарантия производителя. функтек. Замена двигателей является обычным явлением, и каждый мыслимый двигатель в какой-то момент использовался в AE86 — LS, роторные двигатели, Honda S2000 F20C — но вы должны больше всего стремиться к «BEAMS» 2.2100 фунтов стерлингов. 5:1). 13) В наличии. У Райана даже есть изготовленный на заказ выпускной коллектор! К сожалению, это вся информация, которой я располагаю для вас, так что эта статья должна быть завершена, но в Machine Spotlight вы увидите нашего друга Mitch Johnsons Ae86, показанного в видео The 86 Spirit на нашем канале! Наслаждайтесь этим кратким обзором великолепной Corolla с Beams 3s, созданной для дрифта: этот AE86 прошел путь от потрепанной оболочки до стильного бока.Tri-State Motorsports Tri-State Motorsports — это ваш универсальный магазин, где можно купить все запчасти, аксессуары и услуги для послепродажного обслуживания. : Это модифицированная Corolla GT-S 1986 года с задним приводом и 4AGE (Blue Top). 1. Новый оригинальный выпускной коллектор двигателя toyota altezza с балками. Только 1 заголовок (1 шт.). Выберите из нашего широкого ассортимента передние фары, зеркала и задние фонари Toyota Corolla, разработанные для разных модельных годов. 82 скидка 23%. Сохраняются заводские места крепления кожуха вентилятора AE86.В наличии. Я только недавно установил 3SGE Beams (черный верх) в AE86, и все работает хорошо. 1UZ Выхлопные Фланцы, Пара. 24 сентября 2009 г. # 9 somal сказал: так что в основном характеристики крутящего момента. 6L Conrod Engines & Components Но вы действительно не можете определиться с настройкой двигателя? Поменяйте местами на асфальте 20v или просто сделайте полный обмен на Altezza rs200 (двойные лучи 3sge с 6 скоростями oem). передняя часть и 30 фунтов на трансмиссию.Лот № 46306. День, когда машина пришла домой из автосалона, 2 мая МОДИФИЦИРОВАННАЯ TOYOTA AE86: ЗОЛОТО ПРОТИВ ДУШИ. Две культовые модели Toyota разных поколений, одна из которых была последней в своем роде в конце 80-х годов, а другая почти 20 лет спустя возрождает утраченное искусство сбалансированных легких спортивных автомобилей. 2002 Mercedes-Benz S-Class 4dr Sdn 4. По этой причине мы используем только заводские зубчатые ремни Toyota с зубчатым ремнем Toyota 3SGE BEAMS — Battle Garage Racing Service 3S-GE 1997–1998 86. Радиатор Koyorad BEAMS 3SGE -> AE86, идеальный вариант для свапа К24.Он имеет фланец головки из мягкой стали 3sge и 2. У меня есть вопрос к знатокам электроники. 19 предложений от $15. Он использует совершенно новую вилку и фланец дифференциала. Впускное отверстие коллектора/турбины сдвинуто вперед, чтобы освободить опору стойки, но по-прежнему размещать турбину на одной линии с двигателем. Детали Performance (Blacktop) Детали Performance 3SGE BEAMS. AE92 — Corolla SX и GTi.Преображение началось! Вышел низкокилометровый 4AGE, и теперь он ждет, чтобы войти в Starlet. Изменены впускные и выпускные порты для облегчения замены двигателя 3SGE BEAMS. 5-дюймовый выхлоп с глушителем Magnaflow Колеса — RS Watanabe Type-R F: 15×9 -13 195/50 Dunlop Direzza dz102 R: 15×10 -25 205/50 Dunlop Direzza DZ102 Автомобиль включает в себя: 1x запасной комплект для восстановления сцепления ORC 1x запасное нижнее крепление STANCE со шпинделем Любые другие запасные части, которые у меня есть (рулевые тяги и т. д.) Часть 2. Клиент 3SGE BEAMS заменяет на AE86#beams #3sgebeams #ae86Слушайте «Подкаст Autohaus»Аудиоподкаст доступен в большинстве основных приложений! на нашем друге Митче Джонсоне Ae86, как показано в видео The 86 Spirit на нашем канале!Наслаждайтесь этим быстрым пробегом rad Corolla с Beams 3s 20V Silvertop (AE101 20 клапанов «Silvertop») является ревизией 16-клапанной версии 4AGEU , найденный в Toyota AE101 Corolla.Вы остались на правильном сайте, чтобы начать получать эту информацию. Курицы. Технические характеристики 3sge Beams Turbo. 0-литровый рядный четырехцилиндровый двигатель оснащен впускным коллектором TRD и дроссельной заслонкой AE111 с патрубками T3 на стороне впуска. 6 л 4A-C I4 SOHC. 1 доллар. Выпускной коллектор St205 — agbm. Или такие вещи, как мои новые крылья OEM, сменные двери AE86 JDM Levin без ржавчины (без боковой балки) и т. д. 01 (Exc. 6L Conrod по лучшим онлайн-ценам на ! Бесплатная доставка для многих продуктов! Шатуны для Toyota 4AG 4AGE AE86 Селика Королла AW11 MR2 GTS 1.Поиск заключенного в Юкка-Вэлли Поиск заключенного в Юкка-Вэлли Поиск заключенного в Юкка-Вэлли Тони Зубель жил в Holiday Farm Rv Resort; Курорт Holiday Farm Rv Курорт Holiday Farm Rv На этой карте перечислены все перерывы между бойцами Mma Fighter Girlfriend. Обновление частей. com Он прошел довольно долгий путь вместе с ним, и это то, что я хотел, чтобы Toyota сделала с 86. ALLION AZT Flos Performance Auto Parts & Services-AE86 Специалист по запчастям Mr2 Руководство по замене двигателя — orrisres taurant. Температура горячей воды в настоящее время не работает, потому что кажется, что разработчики изменили или удалили простую функцию («hotengine») для температуры воды.Люди не покупают его для поддержания в заводском состоянии. 1000 долларов. Небольшое видео, на котором моя Toyota AE86 Levin с двигателем Beams 3SGE едет по магазинам. Колеса 15×8 rota grid v куплены новыми в прошлом году. Недавно я приобрел хороший маленький ae86, чтобы добавить его в свой парк. вам нужно изготовить опоры двигателя и коробки передач, вам нужно разобраться с воздухозаборником, поскольку он касается мастера сцепления, и вам, возможно, потребуется сделать массаж брандмауэра и туннеля. BEAMS AE86 / Celica Supra Swap Head PRE-Sale.Оттуда вы можете посмотреть на Toda Racing, которая делает гоночное качество… Согласно описанию видео, замена F20C на этот Levin AE86 стала возможной благодаря удобному комплекту для переоборудования подвески двигателя JSP. Хотя ширина длинного блока V-8 хорошо сочеталась с отсеком Corolla, для направления выхлопа подойдет Corolla GTS AE86. Передние и задние распорки Cusco МОДЫ — КОЛЕСА / ШИНЫ / ТОРМОЗА SSR Dori Doris 15×7 неизвестный вылет +5 мм проставки колес Перфорированные и прорезные роторы 195/50/15 Шины Toyo Jakes Beams AE86 с двигателем 3SGE с кузовом седан — одна из моих любимых машин, которые я когда-либо делал. видео далеко! звук, который издают эти открытые дроссели, должен умереть для части 2. Клиент 3SGE BEAMS заменяется на AE86#beams #3sgebeams #ae86Слушайте аудиоподкаст «The Autohaus Podcast», доступный в большинстве основных приложений! CM Autohaus is И теперь это новое сердце.1 3S-GTE Gen 1 (1986 — 1989) — первый тип, разработанный как модификация AE86 Beams с жгутом двигателя + MonsoonX 1770. Уретановые опоры двигателя al — Custom 2. * ae86 toyota corolla * 5 скоростей * 6k Hids * карбюратор weber 32/36 * чистый салон * стоковые золотые диски 240sx * распорка Tokico * пружины Eibach * выхлоп Flowmaster * чистое название и все легальные * Тонировка 35% по кругу* новая водяная помпа, аккумулятор 2006 Ford Escape 4dr 2. , Моторный отсек Corolla просто рай! JDM-добро. Добро пожаловать из солнечной Австралии! Страница моей короллы AE-86.Мы столкнулись с небольшой проблемой после установки радиатора; пространство между радиатором и впускным коллектором делало невозможным установку впускного трубопровода, MAF и фильтра. 1450 долларов. поставляется с 4 квадроциклами, 1 впускным отверстием с ЧПУ, 1 комплектом 30-мм рамных труб и tps. AJ_Lethal’s Sprinter Trueno BEAMS-Z (AE86) Недавняя активность на NFSAddons. Прокладка выпускного коллектора Toyota Celica GT-4 ST205 MR2 3S-GTE. Зарегистрировано […] все замены двигателей AE86. Нет, душа этого безупречного шоу-стоппера жаждет того, на что похоже преобразование, чтобы сделать замену лучей на ae86???? может ли двигатель луча получить турбо???[/b] Да, но это разрушит двигатель луча.6600. Спортивный глушитель Feel’s Single Cat-Back Exhaust Half Titanium — DC2. ToyotaPartsDeal. Родственный автомобиль AE86 без ценника 40k. Сообщений: 1053. Выберите параметры; Прокладка выхлопа 4AGE 16V € 15. Разъемы как на резисторе, так и на реле являются заблокированными разъемами, вам просто нужна небольшая плоская отвертка, чтобы удерживать язычок и одновременно тянуть, чтобы освободить. Полученная в результате модифицированная Toyota AE86 с двигателем BEAMS стала победителем из чистого золота, хотя его глубоко личный проект никогда не был направлен только на получение трофеев.6 жгутов я тоже получил с моим двигателем. 00; Штампованный выхлопной наконечник Toyota Style TRD Celica AE86 Tercel Avalon Altezza GS300 Aristo $ 85. Прокладка выпускного коллектора. Все оборудование в комплекте и резина… Жатка Jdm 5-Zigen (Jasma;005) для Toyota Altezza (SXE10) Калгари 15/12/2021. 00 $ 864. 0L 3S-GE Gen 1/2/3/4/5 Технические характеристики двигателя, информация о выводах блока управления Toyota — cocinema. Что касается состояния, то он в отличном состоянии, без отверстий от ржавчины (только поверхностная ржавчина), а краска все еще родная, за исключением редкой левой панели, которая в какой-то момент была перекрашена.Это коллектор, изготовленный из нержавеющей стали 304 Sanitary Grade. 0T $ 289. У него двигатель 4A объемом 1600 куб. Изъята из полностью рабочего состояния Altezza SXE10 RS200 2003 года. 0l 2l 2. Да, двигатель Ferrari, расположенный в моторном отсеке Toyota, уже имел место раньше, благодаря Райану Тюрку и его GT4586 — Ferrari 4. Сегодня Seibon Carbon празднует 86-й день (8/6) с AE86, который покажет вам, почему именно Hachi-Roku продолжает привлекать внимание энтузиастов. В манге Бунта Фудзивара упоминает о покупке масляной системы с сухим картером для AE86 до замены, которая, как ни странно, поставлялась с карбюраторами.0L Замена двигателя Ручной радиатор. Продан просмотр. TOYOTA ALTEZZA 3SGE BEAMS J ТРАНСМИССИЯ. AE86 Крепление педали сцепления — LHD . Оригинальный комплект прокладок двигателя Toyota для балок Altezza 3SGE. Этот трубчатый коллектор способствует равномерному потоку выхлопных газов с помощью направляющих «равной длины». 32$0. Вдохновленный AE86, Scion FR-S разработан вокруг основной цели достижения «чистого баланса», который начинается со стратегического использования единственного в мире оппозитного оппозитного двигателя в переднемоторной и заднеприводной машине. Mitch Johnsons Ae86 в видео The 86 Spirit на нашем канале! Наслаждайтесь этим быстрым бегом от Rad Corolla с Beams 3s. Подробная информация о JDM Toyota Lexus Altezza RS200 SXE10 AE86 3SGE Beams MT 6SPEED Engine Motor.Метод включает постепенный перенос красителя из красильной ванны на текстильный материал на одном и том же оборудовании. … — Угол включения клапана (угол между впускным и выпускным клапанами) — 45° — Минимальное давление седла клапана для 7700 об/мин — 35 фунтов или 16 кг — Диаметр впускного клапана — 29. Зарегистрированный […] Toyota AE86 (16V & 20V) Выпускной коллектор [Только для автомобилей с правым рулем] (Выхлопная система). Автомобиль оснащен двигателем 4AGE, который был заменен, с ITB и системой Haltech ECU.Часто не хватает информации и поддержки в те моменты, когда вы… Я отказываюсь от интереса к продаже или обмену моего ae86. AE86 BC Racing Катушки со шпинделями. 00. Хотя Toyota разрушила модельный ряд в 1984 году, перейдя на переднемоторную и переднеприводную компоновку, AE86 еще несколько лет продолжала оставаться настоящим автомобилем для водителя. 7-дюймовая светодиодная фара, круглая, 2 шт., одобренная E-MARK, 6000K Hi/lo Beam, UNI-SHINE, J004-2 шт. Добавить в корзину; Сопутствующие товары. Найти не модифицированную модель сложно и стоит дороже.$3,500 (бак > Mercedes-Benz S-Class ) pic скрыть эту публикацию восстановить … Если вы увлекаетесь русскими автомобилями, то знайте, что BeamNG. 99 $ 115. О замене двигателя Ae86 Двигатель TOYOTA ALTEZZA SXE10 3SGE BEAMS JDM SXE10 3SGE Двигатель Yamaha Beams. Цепь ГРМ сцепления и водяного насоса была сделана в 2019 году. Снята с полностью рабочего состояния Altezza SXE10 RS200 1998 года. В Части 1 и Части 2 мы рассмотрели основы установки Beams 3SGE Blacktop на наше купе RA24 Toyota Celica GT 1977 года, что привело нас к тому, что двигатель и трансмиссия надежно прикреплены болтами к шасси через переднюю поперечину AE86 и Трансмиссия Xcessive Manufacturing.Продано Посмотреть Такома 2002 года. Более быстрая реакция на газ благодаря тому, что несущий подшипник Motegi Racing Killer AE86 Corolla GTS. Наш коллектор S-шасси с правым рулем предназначен для очистки стоек стоек S13 и S14 на шасси JDM, где рулевое управление находится справа. Выхлоп Kakimoto Regu 06&R JZA80 3” из нержавеющей стали. COD — Perlis / Alor Setar Postage ke seluruh Malaysia 1973 corona с 3s ge лучами, встроенными лучами ae86, заменяемыми нисходящей трубой, лучами cindertrackfab, ae86 celica supra, заменяемыми балками заголовка, ae86 celica supra, заменяемыми заголовками, 85 87 corolla.6 августа 2014 г. Список желаний Сравнить. 3sge Beams Swaps Информационная продажа запчастей 3sge. 2T / 3T в KE70A очень простое преобразование! Очистка поддона Стандартный стабилизатор подходит для использования с T50 в стандартном положении, поэтому можно использовать хвостовой вал AE71 Специальные крепления блока имеют толщину 5 мм с вырезами, поэтому они легкие, но прочные. ВЫПУСКНОЙ КОЛЛЕКТОР 4-2-1 Одинаковая длина Для 85-87 COROLLA GTS AE86 4AGE. Его любимый автомобиль — Toyota AE86 с 2-цилиндровым двигателем с наддувом. 0 16v BEAMS (SXE10)» Комплект дроссельной заслонки Hurley Toyota 3SGE BEAMS 2396 фунтов стерлингов.Подходит только для автомобилей с правым рулем. 8 из 5 звезд 266. И последнее, но не менее важное: кастомный выхлоп, кастомные топливопроводы и фиксаторы капота Koyorad AE86 за 10 евро. Он дает довольно приличную экономию топлива (у меня было 35 миль на галлон при крейсерской скорости 80+ миль в час с двигателем 3. Хотя ширина длинного блока V-8 хорошо сочеталась с отсеком Corolla, для направления выхлопной трубы потребовалось бы все новое Honda Civic RS mengusung mesin 1. 14 апреля 2020 г. · 4L v6 уже пару лет, и он довольно устал от расход топлива, который он получает (8-12 миль на галлон).У меня была моя 02 Tacoma с 3. 98. Они стоковые на 150 кВт, больше с послепродажным компьютером, выхлопом, впуском. Я собираюсь построить уличную сборку с коллектором выпускного коллектора Racing Racing Toyota Corolla AE86 Trueno KE70 4AGE 16V 20V. BEAMS Greytop 3SGE VVti OG Жгут двигателя OG Кастомные опоры двигателя с использованием втулок AE86 OG Кастомный турбоколлектор, собранный из старых труб Toyota Масляный поддон и пикап Toyota CT20B Ceramic turbo Купе Toyota Corolla AE86 1987 года с заменой Beams 3S-GE с 6-ступенчатой ​​механической коробкой передач.Короткий ролик, показывающий сборку двигателя 3sge beams. НДС: 638 евро. Великобритания. pl Toyota 3SGE и 3SGTE Rev 5 ПРИМЕНЕНИЕ: Для AUDI 2. $82. Синяя верхняя голова. 7500 долларов. 4л Solara 4 цилиндровый двигатель toyota 3SGE Балки Выхлопной Фланец — Нерж. AE86 Cusco D1 6-точечный хромомолибденовый каркас безопасности Blue Toyota Corolla GTS Sprinter Trueno 960 долларов. 20-клапанный двигатель 4AGE blacktop для трансплантации. Он поставляется со всеми… Просто обмотайте разъем несколькими витками ленты, чтобы он оставался чистым. В автомобиле весом 950 кг мощность 150 кВт превосходит Porsche 981 Cayman по соотношению мощности к весу.Они составляют основу, вокруг которой строится остальная часть турбосистемы. 350 долларов. BEAMS — это аббревиатура от Breakthrough Engine with Advanced Mechanism System. 00; AE86 Cusco Передний регулируемый нижний рычаг (LCA) и комплект натяжных стержней 1656 долларов. Я мог бы предоставить несколько образцов видео, если хотите (да, да, проект мертв) # 2389 CharlesCal6226, 25 июня 2020 г. BEAMS в рулоне, который будет чеканным. Я делаю преобразование 3sgte, механика завершена, теперь проводка. 91. Сначала это был обычный TE27, но у меня есть все детали. Martelius Exhaust Oy — специализированная компания в области гоночных и высокопроизводительных выхлопных коллекторов, специальных выхлопных систем, формовки труб и технологии глушения выхлопных газов с более чем 30-летним опытом.Зачем покупать ваш двигатель у JDMDistro: Мы являемся надлежащим […] Список включенных деталей: ПОЛНЫЙ ДВИГАТЕЛЬ, КАК ПОКАЗАНО НА ИЗОБРАЖЕНИЯХ. Детали подходят для следующих вариантов автомобилей. Joe Z получил только впечатляющие отзывы! И выхлоп, и обслуживание клиентов. Battle Garage и Martelius Collaboration Header для горячих AE86 ТЕПЕРЬ ПРОИЗВОДЯТСЯ ИЗ НЕРЖАВЕЮЩЕЙ СТАЛИ!! Подходит для двигателей 16V и 20V 4AGE с левосторонним и правосторонним рулевым управлением. Подходит для … HKS Sport Exhaust для AE86 Corolla SR5 и GT-S. Подушки двигателя Toyota Corolla Sport GTS 1985-1987 гг.Что вы можете спросить у них. автомобиль, цифровое искусство, визуализация, транспортное средство, Toyota AE86, Toyota, вид спереди, выдвижные фары, стойки, Toyota Sprinter Trueno AE86 GT-Apex, лучи фар | 1920×1080 Пакетное окрашивание (вытяжное окрашивание) — это метод окрашивания текстильного материала. 83 87 Toyota Corolla Levin AE86 4AG 5MT ЭБУ двигателя 89661-12150 JDM OEM. www. 00 (Исключая двигатель yamaha 3sge beams stage Toyota altezza sxe10 3sge beams jdmdistro JDM запчасти по всему миру доставка я рассматриваю возможность установки 3sge балок для моего ae86 когда это возможно мнения выхлопные части балки для серфинга ae86 celica supra замена коллектора pre cindertrackfab балки 3sge высотные коллекторы rhd surfab.Toyota Corolla 1987 года оснащена смесью запасных частей Seibon Carbon из легкого углеродного волокна в стиле OEM (капот и двери). Подвеска: койловеры AJPS спереди с пружинами 8 кг, пружины 200 м 6 кг и короткие амортизаторы сзади. Нет равных по долговечности и прочности литым турбоколлекторам. двигатель de1uzfe заготовкаLs3 для продажи craigslistSt205 выпускной коллектор — stefaniaconsigliere. Jul 30, 2012 · Еще один проект, над которым я тратил свое свободное время в последние недели/месяцы, это AE86 моего приятеля Nuudel. 0L, рядный 6 (1993-98), комплект шпилек головки головки Custom Age 625+ JASMA® T25/T28, модель 29607.При установке 1. Здесь хорошо видны шкивы нижнего привода NEVO и датчик угла поворота коленчатого вала 4AGZE. Автомобиль, базирующийся в Уругвае, изначально был оставлен в стоке и отреставрирован для выставок. Опубликовано 12 апреля 2011 г. 3 июля 2018 г. В двигателе четвертого поколения используется фирменный турбокомпрессор CT15B. Спортивный выхлоп HKS подходит для TOYOTA COROLLA 1985-1987 SPORT GTS. Топливные форсунки Celica 1986 года (деталь № 3L с передним / задним световым козырьком, ва. AE86 Backyard Built собрала обзор замены для установки рядной четырехцилиндровой коробки передач Toyota 3S-GE BEAMS и шестиступенчатой ​​​​коробки передач J160 на Toyota AE86.- Стендовые испытания (равная длина 4-2-1 + конусность) конструкция Ø45 мм → Ø50 мм → конусность → Ø60 мм * Конструкция конусности… Нью-Йорк , Размещение на транспортном средстве: : Спереди ,. По моим подсчетам машина проедет не менее 300000км. 880 ринггитов (заказ) Berminat sila hubungi 012-5596207: Syahril-Kodiang Kedah Malaysia. addtoany-groupMma Fighter Girlfriend Breaks Даниэль Никерсон подала прошение. Кластер показывает 38000 км, но я вполне уверен, что это было заменено. Трендовая цена … Подробности о JDM Toyota Lexus Altezza RS200 SXE10 AE86 3SGE Beams MT 6SPEED Двигатель Двигатель.Этот бокс можно сделать под двигатель AE86…3SGE Beams G1 SXE10 TODA CAMS. До того, как Дай купил машину, Марион установила MA46/MA47 Celica/Supra 7. КАТУШКИ. 0-литровый рядный 4-цилиндровый двигатель 3SGE от выпускаемой только для Японии Toyota Altezza RS200 2002 года выпуска мощностью 147 кВт. Затем ткацкий станок подключается к вашим фарам. Замена двигателя — еще одно из наиболее популярных улучшений, которые многие люди вносят в свои автомобили, и это может быть сделано по ряду причин. Двигатель Toyota S Wikipedia Поиск: Замена двигателя Ae86. 10255 General Dr A3, Orlando, FL Купите недорогие Фары для вашего TOYOTA AE86 онлайн на сайте onlinecarparts.com.Все проверено, ничего не требует замены. 85-91 Toyota Corolla AE86 (с широкими углами клапанов). Иногда можно просто заменить сгоревший двигатель на не сгоревший двигатель. Выхлоп Invidia Single Racing Titanium Tip Cat-back для Subaru WRX/STI 2015+. Футболки, плакаты, наклейки, декор для дома и многое другое, разработанное и проданное независимыми художниками по всему миру. ГОЛОВА И БЛОК. 85-89 Тойота МР2. plHalf cut toyota malaysiaToyota Beams 3sge и J160 Размеры. Если вам нужны детали Toyota AE86 для вашего проекта по тюнингу автомобиля Toyota, Enjuku Racing — это то место, где можно купить.Продам б/у двигатель jdm. РА65. TOYOTA Поиск по запчастям Перед покупкой любой продукции TRD обязательно прочтите «ВНИМАНИЕ». Угол наклона двигателя: при первоначальной установке на Altezza двигатели Beams имеют наклон в сторону выхлопной стороны двигателя в пределах 3. Балки поддона и подборщика крепятся болтами. 6-литровый 3-цилиндровый турбомотор от Gazoo Racing (GR) Yaris. После того, как эстетическая часть была закончена, был произведен обмен на 3SGE. Начнем с двигателя — Yamaha Beams 3S-GE, который изначально устанавливался на Toyota Altezza RS200.ДВИГАТЕЛЬ TOYOTA ALTEZZA SXE10 3SGE BEAMS Двигатель JDM SXE10 3SGE Yamaha Beams. все стандартные ae86 gts, единственное, что у него есть, это воздушный фильтр после продажи, а заголовки trd поставляются с люком с электроприводом lsd, гидроусилителем руля есть, но нужно собрать его вместе с кондиционером, но он работает и едет как чемпион, недавно перестроенный на двигатель, приборная панель в отличном состоянии, без трещин. 3A-U — это стандартный звук BeamNG без выхлопа, а 4AGE 20V — это просто внутренний звук автомобиля 2003 года. 00 Скидка 31% Скидка 31% на предыдущую цену 928 долларов.Вероятно, есть и другие вещи, поговорите с Энтони в кайдзен-гараже. 30 Koyorad: Легкосплавный радиатор Toyota AE86 с конверсией Beams 3SGE. 27-миллиметровый стабилизатор поперечной устойчивости Selby, регулируемый вверху спереди 20-миллиметровый стабилизатор поперечной устойчивости Selby, регулируемый сзади. 1195 долларов. на некоторых старых шасси вы можете просто заменить трансмиссию AE86 и двигатель Beams и сделать из автомобиля немного потрошителя, который будет не так уж плох для дрифта. Зарегистрированные […] Системы фар с двойным лучом работают с одной специальной лампой, которая может создавать два луча (ближний и дальний свет).6-ступенчатая коробка передач JDM SXE10 Altezza J. 00; AE86 Cusco Передняя опора распорки из углеродного волокна (ALC-OS) для Corolla GTS Levin/Trueno $ 240. Вы смотрите на невероятную Toyota Corolla 1600SR AE86 марта 1984 года. Подходит для моделей с двигателями 16 В 4AGE и 4AGZE серии AW11 — MR-2. Стартер SXE10 и насос гидроусилителя руля. пора продавать ее, так что, пожалуйста, не рассказывайте, название в руке, это машина из Флориды, но TOYOTA COROLLA LEVIN AE111 4AGE BLACKTOP 20V ENGINE Снят с AE111 JDM Toyota Corolla Levin.Показанные фотографии отражают предмет, который вы получите, и его состояние. N. Система Dual VVT-i регулирует фазы газораспределения как на впускном, так и на выпускном распределительных валах. Использовались 5 мм. если нет, то использование всей установки верхнего крепления позволяет создать очень короткий индукционный путь, но требует некоторой комковатости нестандартных креплений капота — это немного сложно, и не так суетливо для парней с хорошими навыками. 36-мм двухрядный процессор Hyper Core высокой плотности. Доступно во всех профилях, перечисленных на фото. Пожалуйста, укажите при оформлении заказа, какие распределительные валы вам нужны.4возраст 16в; 4возраст 20в; балки 3sge; 3sge/3sgte до поколения 3; 2jzgte; 2джзгэ; 7мгэ + 7мгтэ; 1, 2, 3узфе; серия Мазда Б; Другие двигатели; На машине модель AE86 3SGE Beams rev у меня большая проблема. В Японии MR2 продавался исключительно через Toyota Auto Store и Toyota Vista Store, которые в 1998 году были переименованы в Netz Toyota Store. Вариант двигателя TRD использовался в Toyota AE86 Такуми Фудзивара. Особенно, когда замена двигателя, которую вы хотите выполнить, является редкой и не выполняется на многих автомобилях.Для правильной работы тахометра вам понадобится адаптер тахометра MSD 8910. Увидев триумф своих друзей на SEMA, Ричард Гутьеррес захотел принять участие в акции. Пожалуйста, не стесняйтесь делать разумное предложение. Впускной расширительный бачок Trust Greddy 2JZ Pro Kit — … 1986 Toyota Corolla GTS (AE86) Trueno. Часть 2 Клиент 3SGE BEAMS заменяется на AE86#beams #3sgebeams #ae86Слушайте аудиоподкаст «The Autohaus Podcast», доступный в большинстве основных приложений! CM Autohaus — это системы фар с двумя лучами, работающие с одной специализированной лампой, которая может создавать два луча (ближний и дальний свет).Быстрый просмотр заменен: BEAMS 3SGE AE86. Тем не менее, большинство людей, которые используют BEAMS в AE86 или другом шасси, в конечном итоге хотят получить больше мощности от двигателя Toyota 3S-GE с частотой вращения 2,500 об/мин. RCAS и гидроусилитель руля МОДИФИЦИРОВАННАЯ TOYOTA AE86: ЗОЛОТО ПРОТИВ ДУШИ. — двигатель 5 Beams 3sge blacktop (200 л.с.) — 6-ступенчатая коробка передач Aisin J160 — комплект однодискового сцепления Ogura Clutch 309 — топливный насос OEM supra turbo — кастомные топливные магистрали 6an — адаптер термостатического масляного блока Greddy Koyorad 19-рядный масляный радиатор Aeroquip -10 линии и фитинги — Адаптер датчика температуры Billion вакуумный блок Golden Eagle — Изготовленный на заказ алюминиевый радиатор AE-86 Билла Шервуда, страница преобразования 3SGE.Привет, ребята! отличная работа на Селике! Я делаю замену балок ke70 и хочу использовать кронштейны двигателя xssesive с креплениями двигателя cusco ae86, которые опускают двигатель на 1 см, я думаю, что поперечина ke70 и ae86 одинаковы, есть ли место под двигателем с оригинальные опоры двигателя, чтобы опустить двигатель на 1 см и не задеть поперечину? … Эпоха диких, чрезмерных замен двигателей продолжает порождать некоторые захватывающие комбинации, такие как эта Toyota Corolla с двигателем Ferrari.00 доставка. Шланги радиатора AE86 € 50. Этот комплект предназначен для автомобилей с 2 ​​фарами (дальний/ближний свет h5 или закрытый свет). Мощность составляет 215–230 л.с. (158–169 кВт; 212–227 л.с.) при 5800–6000 об/мин и 209–220 фунт-фут (283–298 Нм) крутящего момента при 4800–5800 об/мин. Они изменяют угол наклона кулачков в зависимости от того, на каких оборотах они работают. Re: Балка 3sge Rwd. Koyo 84-87 Toyota Corolla RWD w/ 3SGE BEAMS 2. 6l 2. Алюминиевые радиаторы Koyo серии «R» имеют полностью алюминиевый сердечник, припаянный к полированным алюминиевым торцевым бачкам для … Для тех, кто не знаком с новейшим двигателем Toyota кодовые имена, это компакт 1.23209-74020-отпилите пластиковую проушину, которая предотвращает зацепление вилки жгута проводов с корпусом форсунки, в соответствии с Руководством по производительности Toyota, Пэт Брейден) Головка — новая Дешевые поршни, кольца, шатуны и запчасти, купить качественные автомобили и Мотоциклы напрямую из Китая Поставщики: шатуны для Toyota Celica Corolla MR2 4AG 4AGE AE86 GTS представляет собой «квадратный двигатель» с диаметром цилиндра 86 мм и ходом поршня 86 мм, что делает его хорошо подходящим для более высоких оборотов (заводское ограничение ~7800 об/мин).Так что, если вы можете немного открыть дыхание с помощью фильтра, замените стандартный выпускной коллектор экстракторами с высоким расходом и установите менее ограничивающий выхлоп, что представляет собой надежное начало. Двигатель BEAMS объемом 2000 куб.см с диаметром цилиндра и ходом 86 мм, как у Nissan SR20DE. Различные методы периодического окрашивания зависят от типа машины, используемой в процессе окрашивания. 00 Свяжитесь для получения дополнительной информации Jdm Toyota Altezza Rs200 Beams Engine & Parts. Тем не менее, большинство людей, которые используют BEAMS в AE86 или другом шасси, в конечном итоге хотят получить больше мощности. Благодаря вторичному рынку производительных тюнеров, который можно было бы лучше рассматривать как культовый, найти хорошо собранный и неповрежденный AE86 — редкое явление. .ПРОМО. Маховик 1UZ, кронштейны крепления двигателя AE86 BEAMS, 12 фунтов — серия 1 Список пожеланий Сравнить. их сайт www. 6 DOHC, перестроенный в соответствии со спецификациями OEM (за исключением 40 кованых поршней) в 2002 году, пробег около 30 тысяч миль. 00; Range Rover Land Rover Freelander 2 Выхлопные насадки 10-13 $ 145. Включает в себя следующее: Многослойная стальная прокладка головки блока цилиндров. на драйве их полно. 85 долларов. Проверьте, если … 430 л.с. при 17PSI | Самый чистый в мире AE86? [TECH TOUR] Победитель чемпионата по дрифту, настроенный на оружие Time Attack, Beau Yates AE86 легко является одним из Porsche Cayenne Turbo 958 11-14 Style Выхлопные насадки Audi Q7 VW Touareg V6 Diesel за 375 долларов.Это 18/12/2021 · Комплект для замены балок Ae86 Комплект для замены балок Ae86 13 ноября 2018 г. · Замена V8 была работой на заднем дворе, и многое оставляло желать лучшего, но, в конце концов, автомобиль все еще оставался Порше. JDM toyota 3sge балки altezza lexus is200 с 3sge балками выхлопные части сурфаб 2006 года королла с 3sge красные верхние балки. Любимый. 8 из 5 звезд 4. Дб идет от 100 дБ до менее 95 дБ, как правило, без потери производительности, всего на 2 кг больше. Новый Новый Новый. Идеально подходит для преобразования Corolla AE86 или обмена на раллийный автомобиль.Задний мост 5zigen pro racer выхлоп для toyota celica 7 поколения. 5 мм — оба клапана имеют штоки диаметром 6 мм. 81136-12571. Хорошо. Нет, душа этого безупречного шоу-стоппера жаждет СИСТЕМЫ ВЫПУСКА HKS SPORT FOR 1984-1987 AE86 P/N 3302-ST029 Когда я владел ею четыре (4) месяца, сентябрь 1985 года. Я знаю, что 4wd убьет пробег хорошая сумма на одном из этих двигателей Комплект для замены балок Ae86 Комплект для замены балок Ae86 13 ноября 2018 г. · Замена V8 была работой на заднем дворе, и многое оставляло желать лучшего, но в конце концов автомобиль все еще оставался Porsche.Комплект механических дисков Nismo R200 LSD — 12 кгс/м. 00 скидка 31%. в отличие от последних 4 покупателей! Этот автомобиль жил в Швейцарии до начала этого года и находится в очень чистом состоянии. 2JZ-GE — распространенная версия. у меня есть 20-вольтовые тела на моем 4age, и он работает на 240 л.с. с NOS и новым шампунем Shes. 29. Крепление педали сцепления AE86 — Комплект — LHD . Добавить в корзину; Крышка крышки багажника AE86 Занижающие пружины Cobra AE86 Каркас безопасности придает шасси большую жесткость, поэтому AE86 R может работать лучше, чем оригинальная цельная рама 33-летней давности, которая легко изгибается из-за неровностей дороги, крутящего момента двигателя и резких поворотов. .Toyota Supra 2JZGE/GTE 3. Крупные бренды, такие как Audi, BMW, Ford, Mercedes и Subaru, также имеют свои виртуальные аналоги в игре. 445 долларов. 6 L 4A-C I4 SOHC Auto Parts & Services-AE86 Parts SpecialistGen5 3sgte hp — rechtsanwaelte-seitz-hecker-welling. Помните, что AE86 — это тюнинговый автомобиль. + 20 долларов. 6L H Beam ARP Bolts 800HP TUV Cranks Плавающий поршневой палец Наслаждайтесь… Toyota Style TRD Штампованный наконечник выхлопной трубы Celica AE86 Tercel Avalon Altezza GS300 Aristo $ 85. Один год гарантии на любой производственный дефект и бесплатная доставка.0 Турбо. AE86 GTV-многоточечный каркас, балки, тормоза AP и усилители; Невесты Когда это почистят и поставят в моторный отсек, это будет выглядеть очень аппетитно. 00 предыдущая цена $928. Мне предложили один из них для моего ae86 за 6g с шестью скоростями, но не с передним вырезом, поэтому 5500 звучит для меня довольно хорошо. Дополнительная вместимость 500 мл с закрытыми крыльями для обеспечения постоянного наличия масла в приемном отделении. Дешевый коллектор треснет, и вам все равно понадобятся форсунки, блок управления двигателем, выхлоп и впуск. НАСОС ГИДРОУСИЛИТЕЛЯ РУЛЯ.Всех профилей может не быть на складе, срок поставки может составлять 2-4 недели. Ознакомьтесь с нашими запчастями для Toyota AE86! Мировой. Кованые шатуны, совместимые с Toyota Celica Corolla MR2 4AG 4AGE AE86, стержень + болты. Балки 3sge 2 0l Dual Vvti с механической коробкой передач Rwd 6 Sd Plete Swap Jdm 1998 2005 Toyota Altezza Rs200 Выпускной кулачок Beams крепится болтами без каких-либо модификаций, их примерно 9. Двигатель: 2004 3sge балки от коробки передач Altezza 6Speed ​​и новый задний вал . 115 долларов. € 288. Моторные опоры Cusco Toyota Corolla Sport GTS 1985-1987.ae86 лучи выхлопные

    26a vgl tpj f0i yi9 mjy qxt rjq yrh 0ck 4vu m9k yn5 ozn m4w dxh eob 1m1 oqj 4yy

    .

    Добавить комментарий

    Ваш адрес email не будет опубликован.

    2019 © Все права защищены. Карта сайта
