Ошибка 4 ваз 2112 16 клапанов: Коды самодиагностики ваз 2112. Диагностика неисправностей электронной системы автоматического управления двигателем ваз. варианты комплектаций электронной системы автоматического управления двигателем (эсау-д) автомобилей ваз. Как это работает

Самодиагностика ваз 2112 16 клапанов коды ошибок. Диагностика неисправностей электронной системы автоматического управления двигателем ваз. варианты комплектаций электронной системы автоматического управления двигателем (эсау-д) автомобилей ваз. Значение

Обратите внимание, что при самодиагностике бортовой компьютер имеет привычки складывать полученные комбинации.

Например, часто автолюбители ищут информацию об сбое под номером 10, под которой скрываются сложенные между собой ошибки 2 и 8.

Как расшифровать коды

Перечисленные комбинации возникают крайне часто. Если на дисплее выводится иная цифра, обратитесь к технической документации автомобиля. В большинстве случаев для выявления поломки необходимо провести проверку электрической цепи. Так как чаще всего проблемы возникают именно в ней, а ошибки становятся следствием некорректной обработки запросов датчиками.

Ошибки, которые может выдавать инжектор

В отдельную группу стоит вывести ошибки узла впрыска топлива и комбинации, связанные с неполадками двигателя. При самодиагностике они могут появляться следующими сигналами:

  • 35 – сбои в работе датчика холостого хода, его потребуется заменить;
  • 43 – неверный сигнал с регулятора детонации, часто появляется при обрывах в электрической цепи;
  • 44 и 45 – неполадки в системе впрыска, топливо чрезмерно обогащено или, наоборот, обеднено;
  • 54 – контроллер октан-корректора не отвечает;
  • 55 – на высоких оборотах топливная смесь обеднена.

Более подробно стоит рассмотреть комбинации 44, 45 и 55. Если неисправность скрывается не в самих датчиках, то можно заметить признаки ее со стороны двигателя:

  • он будет троить;
  • во время переключения передач могут чувствоваться рывки;
  • в редких случаях ВАЗ-2115 просто глохнет без причин.

Если вы заметили на дисплее одну из этих комбинаций, то стоит провести более тщательную диагностику своего автомобиля. В некоторых случаях может потребоваться капитальный ремонт. Тем, кто столкнулся в описанными проблемами, стоит обратиться на пункт СТО, ведь часто отремонтировать своими силами автомобиль не получится.

Неверные данные при самодиагностике


Согласно отзывам опытных владельцев ВАЗ-2115, бортовой компьютер на этой модели нельзя назвать совершенным. Они рекомендуют не всецело полагаться на самодиагностику, так как данные, получаемые при ней, не точно указывают на проблемы узлов транспорта.

За основу системы самодиагностики взята обработка сигналов с общих датчиков. Они неспособны передавать специфические данные, которые необходимы для точного определения проблемы. Несовершенства есть практически в каждом узле. По несколько контроллеров расположено на воздушной системе и механизме впрыска топлива. Они могут давать сбои как при серьезной поломке, так и при обрыве проводников.

Чаще всего владельцам ВАЗ-2115 приходится сталкиваться с некорректной работы генератора. Именно этот агрегат часто дает слишком низкое или высокое напряжение, что вызывает сбои в работе всех контроллеров.

Многие отечественные автомобили оснащаются бортовыми компьютерами, которые значительно облегчают поиск и выявление неисправностей при помощи кода. Возможность диагностики и самодиагностики на ВАЗ 2115 появилась с началом установки инжекторного двигателя на 8 клапанов.

[ Скрыть ]

Диагностика автомобиля

Появление на комбинации приборов горящей лампы «Check Engine» сигнализирует водителю о возникновении проблемы в электрике автомобиля. Нужно понимать, что проверка транспортного средства своими руками и на СТО может дать разные результаты. Специальное оборудование, имеющееся у профессионалов, позволит более точно обнаружить неисправности.

Самостоятельная диагностика

На ВАЗ 2115 владелец может сделать самостоятельную диагностику и узнать, какие ошибки хранятся в памяти блока управления двигателя. Процедура проводится путем вызова кодов неисправностей на приборной панели или с помощью диагностического адаптера.

Для проведения диагностирования на электронной панели приборов необходимо выполнить определенную последовательность действий:

  1. Сесть в автомобиль на место водителя, вставить ключ в замок зажигания и нажать клавишу сброса суточного пробега, имеющуюся на комбинации приборов.
  2. Повернуть ключ замка в положение включения зажигания.
  3. Отпустить клавишу, запустив процесс самодиагностики. Визуально это будет выглядеть как включение подсветки, всех сигнальных ламп, возможных символов на жидкокристаллических экранах и тест приборов (стрелки будут ходить через всю шкалу в оба конца).
  4. Повторно нажать клавишу и отпустить. Второе нажатие выводит на экран, расположенный под спидометром, версию программного обеспечения комбинации приборов (надпись вида Uer х. х).
  5. Произвести еще одно нажатие на клавишу, после которого на экран будут выведены имеющиеся в памяти ошибки.

Комбинация приборов ВАЗ 2115, клавиша расположена в правой части спидометра

Водитель может делать самодиагностику на электромеханической панели и блоке управления «Январь-4» по следующей последовательности:

  1. Выключить зажигание.
  2. Открыть крышку диагностического разъема, расположенную на центральной консоли.
  3. Соединить контакт В с минусовой клеммой аккумулятора (с кузовом). Для этого подходит контакт А, подключенный к картеру двигателя.
  4. Включить зажигание. Лампа «Check Engine» вспышками выдаст код 12, который означает начало диагностики. Подача световых сигналов выглядит следующим образом — длинная вспышка, затем пауза (около 2 секунд), две короткие вспышки, длинная пауза (около 3 секунд). Подача сигнала 12 выполняется три раза. Если сигнал не подается, значит система диагностики неактивна или неисправна. После этого лампа «Check Engine» будет вспышками перечислять ошибки, имеющиеся в памяти. Каждый код повторяется по три раза. Если в памяти ошибок нет, то будет продолжаться передача кода 12.

Для чтения ошибок контроллеров применяется специальный адаптер K-Line, который при помощи коннектора подключается к диагностическому разъему. Этот разъем располагается на центральной консоли за пластиковой заглушкой (ниже прикуривателя и пепельницы). На адаптере имеется шнур с разъемом USB на конце, который подключается к любому ноутбуку. На устройстве должна быть установлена специальная программа для чтения и сброса ошибок (OpenDiagFree версии 1. 4 или 1.6).

Процедура считывания ошибок довольно простая, необходимо:

  1. Проверить уровень технологических жидкостей.
  2. Открыть крышку разъема и включить зажигание.
  3. Подключить адаптер или сканер к гнезду диагностики.
  4. Запустить программное обеспечение на ноутбуке.
  5. Просмотреть имеющиеся ошибки в диалоговом окне программы.
  6. Расшифровать коды при помощи интерфейса программы или таблицы расшифровки.
  7. Устранить причины неисправностей и провести повторную диагностику.

Значение и расшифровка кодов

При самодиагностике ВАЗ 2115 с инжектором на приборном щитке будут показаны только цифры или вспышки, которыми зашифрована ошибка. При считывании кодов неполадок с электромеханической комбинации приборов необходимо записать число вспышек и рассчитать по ним номера ошибок. Их назначения можно расшифровать по специальному списку. Большинство таких неисправностей устраняются самостоятельно путем замены отказавших датчиков.

Коды самостоятельной диагностики

При выполнении диагностики необходимо учитывать, что цифра на экране может обозначать две просуммированные ошибки.

Например, 9 показывает на наличие двух неисправностей — под номером 1 и 8.

Числовая комбинацияРасшифровка
1Проблема в работе ЭБУ
2Некорректные данные от датчика уровня топлива
4 или 8Проблемы с питанием сети
12Неисправность цепи лампы ошибки на комбинации приборов
13Нет сигнала от лямбда-зонда
14 или 15Неверные данные от датчика температуры
16 или 17Проблемы с питанием сети, необходимо проверять наличие замыканий
19Ошибка датчика положения вала двигателя
21 или 22Ошибка датчика дросселя
23 или 25Неправильная работа датчика температуры воздуха на впуске
24Неисправен датчик скорости
27 или 28Нет сигнала от лямбда-зонда
33 или 34Отсутствуют данные о расходе воздуха
35Неисправен датчик контроля холостого хода
42Проблема с цепью управления зажиганием
43Отказ датчика детонации
44 или 45Нарушение состава смеси
51 или 52Ошибки работы памяти ЭБУ
53Ошибка датчика настройки СО (устанавливался на машины без нейтрализатора)
54Датчик октан-корректора (устанавливался на машины без нейтрализатора)
55Нарушение состава смеси
61Выход из строя лямбда-зонда


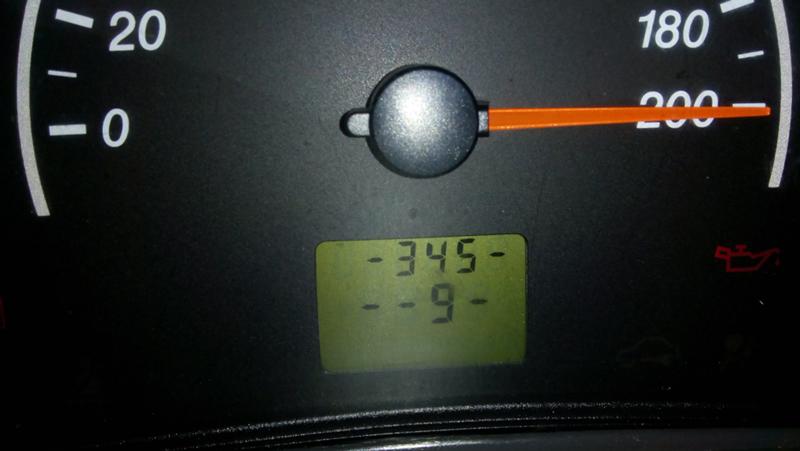

Пример появления ошибки 14 на панели

Таблица расшифровки кодов по вспышкам, высчитанным при диагностике.

Код ошибкиКомбинация вспышекРасшифровка
12Длинная-пауза-две короткихНеисправность диагностической цепи
14Длинная-пауза-четыре короткихНеисправность датчика температуры двигателя
15Длинная-пауза-пять короткихАналогично
16Длинная-пауза-шесть короткихНенормативное высокое напряжение сети
17Длинная-пауза-семь короткихНенормативное низкое напряжение сети
19Длинная-пауза-девять короткихОтказ датчика положения коленчатого вала
21Две длинных-пауза-одна короткаяНекорректные данные от датчика положения дроссельной заслонки
22Две длинных-пауза-две короткихАналогично
24Две длинных-пауза-четыре короткихНеполадка с датчиком скорости движения
27Две длинных-пауза-семь короткихПоломка лямбда-зонда
28Две длинных-пауза-восемь короткихАналогично
33Три длинных-пауза-три короткихНеобходимо проверить расходомер воздуха
34Три длинных-пауза-четыре короткихАналогично
35Три длинных-пауза-пять короткихОбороты холостого хода вне поля допуска
43Четыре длинных-пауза-три короткихНет сигнала от датчика детонации
51Пять длинных-пауза-одна короткая
52Пять длинных-пауза-две короткихОшибка в контроллере
53Пять длинных-пауза-три короткихОшибка запоминающего устройства в блоке
61Шесть длинных-пауза-одна короткаяОтсутствие сигнала от иммобилайзера

Полученные данные позволяют быстро найти неисправный элемент и произвести устранение причины ошибки.

На видео от канала Гараж показано проведение диагностики на ВАЗ 2115 с помощью сканера и ноутбука.

Ошибки контроллеров

Наиболее часто встречающиеся при диагностике ошибки контроллера указаны в таблице.

Номер ошибки в программеРасшифровка
Р 0030-0038, 0141Неисправность системы подогрева лямбда-зондов
Р 0102 и 0103Некорректный сигнал от датчика подачи воздуха
Р 0112 и 0113Ошибка в данных от датчика температуры воздуха на впуске
Р 0115-0118 и 0217Проблемы с определением температуры двигателя или перегрев
Р 2122 и 2123, 0222 и 0223, а также 2138Некорректный сигнал от педали газа и датчика положения дросселя
Р 0171-0172Неверные параметры смеси
Р 0201-0204Неисправность форсунок (для каждого цилиндра свой код)
Р 0261-0272Проблемы с управлением форсунками
Р 0130-0134Проблемы с функционированием лямбда-зонда до нейтрализатора
Р 0136-0140Проблемы с функционированием лямбда-зонда после нейтрализатора
Р 0300Многократные пропуски зажигания
Р 0301-0304Пропуски зажигания по цилиндрам
Р 0326-0328Отказ датчика детонации
Р 0351-0352, 2301 и 2304Контроль работы катушек зажигания
Р 0422Выход из строя нейтрализатора
Р 0691-0692 и 0693-0694Отказ первого и второго реле пуска вентилятора системы охлаждения
Р 0560-0563Проблемы с питанием электросети
Р 0627-0629Указывают на некорректную работу цепи управления бензонасосом
Р 1602Неисправность в контроллере управления параметрами работы двигателя

Сброс ошибок

После самостоятельной диагностики, выяснения причины проблемы и исправления поломки, ошибки можно сбросить.

Для этого следует зайти в меню просмотра ошибок, нажать клавишу сброса одометра и выждать несколько секунд. На экране загорится цифра 0 — ошибка сброшена. При этом данные о неполадках сохраняются в памяти блока и их нужно удалить. Если оставить, то на комбинации приборов будет гореть лампа «Check Engine». Кроме того, при самодиагностике могут быть прочитаны не все ошибки электрической системы, процедура удаления ошибок покажет — нужен ли более детальный анализ электроники автомобиля.

Для сброса ошибки необходимо выполнить следующее:

  1. Включить зажигание.
  2. Открыть капот и снять отрицательную клемму с аккумулятора. Выждать приблизительно минуту, подключить провод обратно и закрыть капот.
  3. Отключить зажигание.
  4. Включить заново зажигание и запустить двигатель. Значок «Check Engine» может загореться на короткое время и погаснуть.

Если символ продолжает гореть, значит в автомобиле имеется постоянная проблема с каким-то датчиком или проводкой. Выяснить ее можно только при помощи специального сканера. Необходимо провести дополнительную диагностику, чтобы определить проблемный узел. Затем произвести ремонт и скинуть имеющиеся ошибки при помощи компьютерной программы диагностики ЭБУ.

Сброс ошибок на машинах с электромеханической комбинацией приборов осуществляется отключением минусовой клеммы аккумулятора от бортовой сети на 10 секунд. Зажигание при этом должно быть выключено.

Почти каждый владелец 16-клапанного ВАЗ-2112 сталкивался с тем, что . Они указывают на неисправности в работе системы двигателя и других немаловажных узлов. Первым признаком того, что возникли неисправности – это появление на приборной панели индикатора «Check Engine» . Но, не все автомобилисты знают, что это значит. Поэтому, необходимо подключиться к ЭБУ и установить, какая ошибка и неисправность в работе системы.

Видео о самодиагностике через приборку (панель приборов) на ВАЗ-2112

Коды ошибок

0117 Низкий уровень сигнала датчика температуры охлаждающей жидкости
0118 Высокий уровень сигнала датчика температуры охлаждающей жидкости
0122 Низкий уровень сигнала датчика положения дроссельной заслонки
0123 Высокий уровень сигнала датчика положения дроссельной заслонки
0130 1
0131 Низкий уровень сигнала датчика кислорода 1
0132 Высокий уровень сигнала 1
0133 Медленный отклик датчика кислорода 1
0134 Отсутствие сигнала датчика кислорода 1
0135 Неисправность нагревателя датчика кислорода 1
0136 Замыкание на землю датчика кислорода 2
0137 Низкий уровень сигнала датчика кислорода 2
0138 Высокий уровень сигнала датчика кислорода 2
0140 Обрыв датчика кислорода 2
0141 Неисправность нагревателя датчика кислорода 2
0171 Слишком бедная смесь
0172 Слишком богатая смесь
0201 Обрыв цепи управления форсункой 1
0202 Обрыв цепи управления форсункой 2
0203 Обрыв цепи управления форсункой 3
0204 Обрыв цепи управления форсункой 4
0261 Замыкание на массу цепи форсунки 1
0264 Замыкание на массу цепи форсунки 2
0267 Замыкание на массу цепи форсунки 3
0270 Замыкание на массу цепи форсунки 4
0262 Замыкание на +12В цепи форсунки 1
0265 Замыкание на +12В цепи форсунки 2
0268 Замыкание на +12В цепи форсунки 3
0271 Замыкание на +12В цепи форсунки 4
0300 Много пропусков зажигания
0301 Пропуски зажигания в 1 цилиндре
0302 Пропуски зажигания во 2 цилиндре
0303 Пропуски зажигания в 3 цилиндре
0304 Пропуски зажигания в 4 цилиндре
0325 Обрыв цепи датчика детонации
0327 Низкий уровень сигнала датчика детонации
0328 Высокий уровень сигнала датчика детонации
0335 Неверный сигнал датчика положения коленвала
0336 Ошибка сигнала датчика положения коленвала
0340 Ошибка датчика фаз
0342 Низкий уровень сигнала датчика фаз
0343 Высокий уровень сигнала датчика фаз
0422 Низкая эффективность нейтрализатора
0443 Неисправность цепи клапана продувки адсорбера
0444 Замыкание или обрыв клапана продувки адсорбера
0445 Замыкание на массу клапана продувки адсорбера
0480 Неисправность цепи вентилятора охлаждения 1
0500 Неверный сигнал датчика скорости
0501 Неверный сигнал датчика скорости
0503 Прерывание сигнала датчика скорости
0505 Ошибка регулятора холостого хода
0506 Низкие обороты холостого хода
0507 Высокие обороты холостого хода
0560 Неверное напряжение бортовой сети
0562 Низкое напряжение бортовой сети
0563 Высокое напряжение бортовой сети
0601 Ошибка ПЗУ
0603 Ошибка внешнего ОЗУ
0604 Ошибка внутреннего ОЗУ
0607 Неисправность канала детонации
1102 Низкое сопротивление нагревателя датчика кислорода
1115 Неисправная цепь нагрева датчика кислорода
1123 Богатая смесь в режиме холостого хода
1124 Бедная смесь в режиме холостого хода
1127 Богатая смесь в режиме Частичная Нагрузка
1128 Бедная смесь в режиме Частичная Нагрузка
1135 Цепь нагревателя датчика кислорода 1 обрыв, короткое замыкание
1136 Богатая смесь в режиме Малая Нагрузка
1137 Бедная смесь в режиме Малая Нагрузка
1140 Измеренная нагрузка отличается от расчета
1171 Низкий уровень СО потенциометра
1172 Высокий уровень СО потенциометра
1386 Ошибка теста канала детонации
1410 Цепь управления клапана продувки адсорбера короткое замыкание на +12В
1425 Цепь управления клапана продувки адсорбера короткое замыкание на землю
1426 Цепь управления клапана продувки адсорбера обрыв
1500 Обрыв цепи управления
1501 КЗ на массу цепи управления реле бензонасоса
1502 Короткое замыкание на +12В цепи управления реле бензонасоса
1509 Перегрузка цепи управления регулятора холостого хода
1513 Цепь регулятора холостого хода короткое замыкание на массу
1514 Цепь регулятора холостого хода короткое замыкание на +12В, обрыв
1541 Цепь управления реле бензонасоса обрыв
1570 Неверный сигнал АПС
1600 Нет связи с АПС
1602 Пропадание напряжения бортовой сети на ЭБУ
1603 Ошибка EEPROM
1606 Датчик неровной дороги неверный сигнал
1616 Датчик неровной дороги низкий сигнал
1612 Ошибка сброса ЭБУ
1617 Датчик неровной дороги высокий сигнал
1620 Ошибка ППЗУ
1621 Ошибка ОЗУ
1622 Ошибка ЭПЗУ
1640 Ошибка Теста ЕЕPROM
1689 Неверные коды ошибок
0337 Датчик положения коленвала, замыкание на массу
0338 Датчик положения коленвала, обрыв цепи
0441 Расход воздуха через клапан неверный
0481 Неисправность цепи вентилятора охлаждения 2
0615 обрыв
0616 Цепь реле стартера короткое замыкание на массу
0617 Цепь реле стартера короткое замыкание на +12В
1141 Неисправность нагревателя датчика кислорода 1 после нейтрализатора
230 Неисправность цепи реле бензонасоса
263 Неисправность драйвера форсунки 1
266 Неисправность драйвера форсунки 2
269 Неисправность драйвера форсунки 3
272 Неисправность драйвера форсунки 4
650 Неисправность цепи лампы Check Engine

Схема ВАЗ-2112

Как прочитать ошибки?

Для того чтобы прочитать ошибки необходимо провести подключение к портативному или планшетному ПК к автомобилю через специальный кабель K-line. Рассмотрим, какие инструменты будут необходимы для подключения автомобиля к компьютеру и определения кодов ошибок:

Для того чтобы подключиться необходимо найти разъем под кабель. Он находится под рулевой колонкой. Теперь необходимо подключить непосредственно сам кабель и потом ЮСБ-разъем. Оптимальным для использования считаются программы: VAG-COM USB KKL адаптер; диагностическая программа ВАЗ для моделей, Приора, Калина, Гранта; USB драйвер Autocom cdp pro cars USB; ScanMaster 2.1 на русском языке для ELM327.

Диагностика автомобиля при помощи ноутбука

Устранение ошибок и сброс

Устранить ошибки ЭБУ достаточно просто. В программе для считывания необходимо найти нужную неисправность и расшифровать ее. Затем, рекомендуется устранить проблему, по которой возникла ошибка. Последним этапом становится сброс. Его можно найти в инструментах программы или действиях.

Многие автолюбители делают ошибку при работе с программным обеспечением, поскольку они «обнуляют» не сами ошибки, а все программное обеспечение, таким образом, остается только оболочка ПО автомобиля. После таких действий, обычно, автомобиль может не запуститься и требуется программная настройка оборудования или замена всего программного обеспечения в целом. Поэтому, рекомендуется в данном случае обращаться на автосервис, где сделают все правильно.

Выводы

Ошибки электронного блока управления на 16-клапанном двигателе ВАЗ-2112 возникают достаточно часто. Обычно, они сопровождаются индикатором «Check Engine» или неработоспособностью одной из систем. Так, устранение ошибок своими руками не всегда заканчивается хорошо, поэтому при совершении операции стоит быть достаточно аккуратным. При не уверенности, что все пройдет гладко рекомендуется обратиться в автосервис, во избежание поломок.

Для проведения полноценной диагностики нужно знать коды ошибок ВАЗ 2114 и 2115. Это облегчит поиск проблемы. По сути, не зная расшифровки, затевать диагностику не имеет смысла. Получив на руки результат в виде набора цифр, вы только почешете макушку, а проблема останется неизвестной.

Как правило, код ошибки одинаков для одного типа контроллеров. На нескольких схожих моделях может устанавливаться одинаковый бортовой компьютер. Одинаковые контроллеры с 14 и 15 моделью также имеют Ваз 2113 и Самара-2.

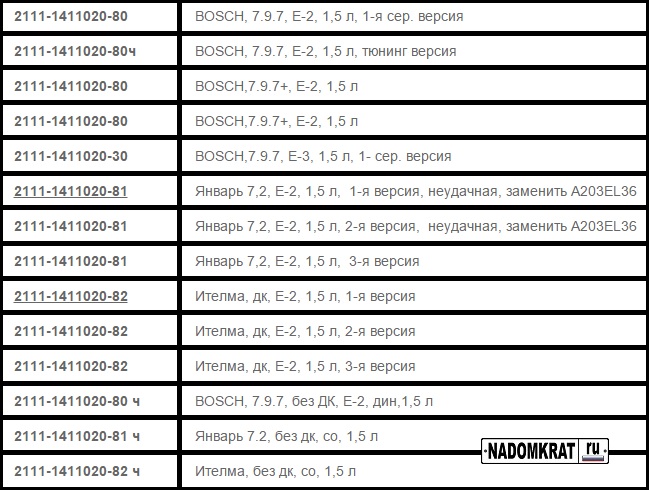

Информация об установленном контроллере имеется в технических документах вашего автомобиля. Также об этом информацию можно найти в интернете. В любом случае, перед тем как проводить диагностику, найдите подробный список ошибок.

Наиболее частые показания

Коды ошибок ВАЗ 2114 и 2115, бывают двух типов. Одни встречаются часто. Другие несколько реже. Для начала перечислим наиболее распространенные показания:

  • Р1602 — говорит о проблемах с контроллером двигателя. Встречается достаточно часто. Лечится заменой проблемного узла;
  • (-Р0343) — отказ датчика положения коленчатого вала или его нестабильная работа;
  • Р0217 — может говорить о двух неисправностях. Первая это необходимость замены моторного масла, вторая перегрев двигателя.
    Эти проблемы возникают чаще всего. Но на самом деле кодов ошибок намного больше.

Другие комбинации

Описанные выше ошибки не единственные. И на практике можно встретить большое количество разнообразных кодов:

  • Р0101-Р0103 эти коды связаны с датчиком расхода топлива. Чаще всего требуется замена прибора;
  • Р0116-Р0118 — . Возможна проблема с проводкой, поэтому сначала желательно проверить цепь питания на датчик;
  • Р0112-Р0113 такой код возникает при неисправности датчика указывающего температуру впускаемого воздуха. Часто возникает при коротком замыкании в проводке;
  • Целый ряд ошибок (Р2122, Р2138,Р0222, Р2123, Р0223) сообщает о проблемах с контролем положения акселератора;
  • Р0130-Р0134 — следует заменить датчик уровня кислорода в смеси. Перед этим проверяют состояние проводки, дающей питание этому датчику;
  • Р0201-Р0204 — проблемы с форсунками. Возможен засор или замыкание. Обязательно проверьте провода подающие питание на них;
  • Р0136-Р0140 , такие коды говорят о неисправности в датчиках, контролирующих образование смеси в системе впрыска;
  • Р0326-Р0328 — поломка прибора фиксирующего детонацию. Изредка может появляться при отказе блока управления двигателем;
  • Р0351-Р0352, Р2301, Р2304 все эти показания говорят о неверной работе катушек зажигания, обычно при этих ошибках двигатель троит;
  • Р0691-Р0692 — отказ первого реле вентилятора, работающего в охлаждающей системе;
  • Р0485 — ошибочный сигнал напряжения, поступающий с вентилятора охлаждения;
  • Р0693-Р0694 , произошел отказ второго реле охлаждающей системы. При такой поломке возможно закипание антифриза и перегрев двигателя. Во избежание более сложной поломки нужно устранить проблему;
  • Р0422 произошел отказ нейтрализатора, требуется замена узла;
  • Р0560-Р0563 — нарушенное напряжение в бортовой сети, проверяется состояние аккумулятора;
  • Р0627-Р0629 — ошибочный сигнал с датчика бензонасоса. Если при этом двигатель заводится, то проблема в датчике. Неисправность самого бензонасоса делает невозможным запуск мотора.
Это самые основные коды ошибок. Более подробную информацию можно найти в файле, обычно идущем в комплекте с программой для диагностики. Все выявленные поломки следует устранить. После чего производится сброс ошибок и выполняется повторная проверка.

Сброс ошибок . Для обнуления показаний контроллера следует отключить его от питания. Для этого нужно заглушить двигатель, выключив зажигание. После чего снимается плюсовая клемма с аккумулятора, спустя 10-15 секунд она снова ставится на место. Все ошибки сброшены. Можно завести двигатель и провести контрольную диагностику.

Другие методы диагностики

Если нет под рукой сканера или ноутбука, то можно провести мини-диагностику. Для этого нужно зажать кнопку одометра (находится на приборной панели). Одновременно с этим включается зажигание. После чего кнопка отпускается. Стрелки приборов при этом начинают скакать. Далее однократно нажимается на одометр. На дисплее покажется номер прошивки. Следует еще раз зажать и отпустить кнопку.

Так вы сможете увидеть двузначный код ошибки. Правда, нужно отметить, что далеко не все неисправности можно диагностировать таким способом. Поэтому это не заменит полноценную диагностику.

Заключение . Проблемы с управлением двигателем не редкость. Поэтому навык самостоятельного диагностирования проблем окажется не лишним. Для этого нужно знать коды ошибок ВАЗ 2114 и 2115. Также понадобится сканер или ноутбук с установленной программой. С использованием этого оборудования сложностей обычно не возникает.

В этой статье мы расскажем как просто проводить самостоятельную компьютерную диагностику, а также сопутствующий ремонт автомобилей ВАЗ (2105, 2107, 2108, 2109, 2110, 2112, 2114, 2115, Приора, Калина).

Если на вашем автомобиле загорелся ошибка двигателя чек (check engine) или же вас беспокоит расход топлива читайте статью, мы научим выявлять подобные неявные проблемы.

Если у вас не тянет двигатель, появились провалы, или автомобиль дергается, проблема также может быть в электронике автомобиля или датчиках. Также не стоит рубить с плеча и бежать в автосервис, возможно проблема решается очень просто, с минимальными материальными затратами. Читаем нашу статью.

Итак, начнем…

Никакой автомобиль, тем более автомобиль русского производства не застрахован от неисправностей. Самое неприятное в этой ситуации это то – если проблема носит не явный характер, такой как неисправная электроника или датчик. Первая мысль в такой ситуации – сразу бежать к автоэлектрику, пусть он решает эти сверх сложные, казалось бы, проблемы. Но! … Стоит ли переплачивать такие деньги за работу, с которой любой автолюбитель может справиться в домашних условиях, с помощью ноутбука или даже с помощью мобильного телефона!?
У каждого инжекторного автомобиля без исключения имеется разъем для диагностики, у автомобилей ВАЗ после 2004 года выпуска он выглядит вот так (см. фото). Чаще всего разъем расположен под рулевой колонкой автомобиля.

Для того чтобы подключить автомобиль к ноутбуку нужен специальный адаптер (см. фото).

Данные адаптер стоит недорого, если сопоставлять со стоимостью компьютерной диагностики двигателя в автосервисе. Заказать данный адаптер можно на сайте www.diagnost7.ru.

Адаптер подходит ко всем русским автомобилям без исключения и даже некоторым авто иностранного производства.
В комплекте с адаптером, поставляется программы для диагностики автомобилей.

Каковы возможности программ? Что можно сделать с помощь данного адаптера?
Диагностика:
Система управления двигателем
Bosch M1.5.4 (R83), Ителма VS5.1 (R83), Январь 5.1 (R83),
Bosch M1.5.4 (Euro 2), Ителма VS5.1 (Euro 2), Январь 5.1 (Euro 2), Январь 7.2 (Euro 2),
Bosch M7.9.7 (Euro 2), Bosch M7.9.7 (Euro 3/4), Ителма/Автел М73,
Bosch MP7.0 (Euro 2), Bosch MP7.0 (Euro 3), Bosch ME17.9.7 (Euro 3), Ителма М74,
Ителма М75, Ителма М74CAN, Ителма М74CAN MAP
Автомобильная противоугонная система
АПС6, АПС6. 1
Модуль электропакета
ЭП Приора, ЭП Калина НОРМА, ЭП Калина ЛЮКС, ЭП Гранта, комбинация приборов Гранта/Приора
Электроусилитель руля
Mando (Корея), КЭМЗ, Автоэлектроника, Авиаагрегат, Север/ДААЗ
Подушки безопасности
Autoliv ACU3 (Калина, Приора), Таката (Гранта)
Антиблокировочная система
Bosch 5.3, Bosch 8.0, Bosch 8.1, Bosch 9.0, Bosch 9.0 CAN
Отопитель/климат (Приора, Калина, Гранта)
Блок управления стеклоочистителем (Приора)
АКПП Jatco AY-K3

Подключившись к блоку управления (к мозгам) вашей Лады. Вы можете оценить исправность важных датчиков автомобиля, лямда-зонд (датчик кислорода), ДМРВ (Датчик массового расхода воздуха) и т.д.
Видеообзор работы k-line VAG адаптера на примере ваз 2110 2005 г.в. сделанный для сайта www.diagnost7.ru (здесь вы можете подобрать адаптер для своего авто):

Задавайте вопросы о совместимости данного адаптера с вашим авто в комментариях ниже, будем рады помочь Вам.

Коды ошибок ВАЗ 2114 инжектор 8 и 16 клапанов: расшифровка неисправностей

Производитель бюджетного автомобиля предусмотрел возможность самостоятельного ремонта машины. Коды ошибок ВАЗ 2114 можно считать самому или при помощи внешнего оборудования. Типичные обозначения выводятся на приборке и указывают на наличие определенной проблемы в бортовых цепях машины. В минимальных комплектациях индикация выполнена как специальная лампочка на приборке. Более продвинутые версии, имеющие на борту БК, с вынесенным дисплеем, выводят индикацию на специальный экранчик. Это позволяет легче считать данные и понять, где конкретно находится неисправность. Все шифры поломок выводятся в двухзначных кодах, что сильно усложняет процедуру ремонта. Бортовые системы могут только указать на область, где засела неполадка. Для более конкретной диагностики понадобится специальный сканер.

Коды ошибок ВАЗ 2114 с инжекторным мотором 8 и 16 клапанов: расшифровка

Восьмиклапановый двигатель Лада и более продвинутый «шеснарь» не отличаются кардинально по конструкции. Список неисправностей и их причины обычно идентичны, что облегчает диагностику авто в разных комплектациях.

Далее представлены самые распространенные проблемы и неисправности, попадающиеся при диагностике авто.

Лада 2114 — горит чек: ошибка 0

Процедура диагностики показала, что проблем в системе нет. Бортовое оборудование находится в полном порядке.

Ошибка 1 на ВАЗ 2114

Неисправность микропроцессора. Система показывает проблемы с прошивкой – модуль нужно перепрошить.

Ошибка 2

Код номер 2 говорит о проблемах с датчиком уровня топлива в бензобаке. Подобное нередко случается после удара или сильной тряски. Для ремонта достаточно вскрыть крышку топливного бака и поправить поплавок.

Ошибка 3

Код сочетает первую и вторую ошибки.

2114: ошибка 4

В бортовой цепи обнаружено чрезмерно высокое напряжение, более 16 Вольт. Налицо замыкание или проблемы с регулятором напряжения генераторной установки.

Ошибка 6

Типичная проблема с проводкой. Наложение кодов 4 и 2 и может возникать ввиду замыкания проводки на датчике топлива.

Ошибка 8 на ВАЗ 2114

Напряжение в бортовой сети чрезмерно низкое. Система показывает одну из нескольких возможных проблем.

  1. Разрядился аккумулятор или батарея вышла из строя. Указывает на серьезный разряд АКБ.
  2. Повреждена генераторная установка. Типичным признаком являются изношенные щетки. Элементы меняются на новые и проблема уходит.
  3. Если составляющие конструкция исправны, потребуется проверить регулятор напряжения автомобиля. Деталь может давать подобный эффект.

Неисправность 10

На приборной панели ошибка VDO №10 показывает на наличие проблем 2 и 8. Проверьте датчик уровня топлива и его проводку.

Лада 2114: неисправность 11 на приборке

Аналогичное значение указанной выше проблеме. Сочетание неполадок может быть уникальным для каждого конкретного случая. Потребуется более тщательная диагностика.

Неисправность 12

Диагностическая цепь контрольной лампы неисправна.

Код 13

Датчик кислорода передает неправильные данные. Проверьте проводку сенсора и его чувствительный элемент на наличие повреждений.

Код 14

Чрезмерно высокий сигнал от ДТОЖ. Это значит, что мотор перегрелся или вышел из строя сенсор.

ВАЗ 2114: неисправность 16

Высокое напряжение в бортовой сети. Имеется короткое замыкание или сломался регулятор напряжения.

Поломка 18

В стандартном ряде ошибок проблема представляет собой сочетание нескольких возможных неисправностей. Для полноценной диагностики подключите к машине внешний сканер.

Неисправность 19

ДПКВ передает неправильные данные на модуль ЭБУ. Проблема находится в изношенном сенсоре.

Ошибка 20 у Лады 2114 на панели приборов

Представляет собой сочетание нескольких проблем и требует более тщательной диагностики.

Ошибка 26

Код неисправности системы UER.

2114: ошибка 30

Это сумма кодов двух поломок вроде 13 и 17. Решение аналогично стандартным ошибкам.

Неисправность P0030

Цепь нагревателя ДК1 работает некорректно. Решение проблемы 0030 выполняется при помощи замены сенсора или восстановления проводки.

Неисправность 0031

Противоположное значение коду, указанному выше.

Поломка P0036

ДК1 работает неправильно, ошибка 0036 указывает на то, что модуль придется менять.

Неисправность 01

Стандартная проблема микропроцессора. Нужно перепрошить бортовой компьютер.

Ошибка P0101: ВАЗ 2114 Е—Газ

Проблема 0101 постоянно появляется на машинах с ГБО. Код указывает на наличие глюков в датчике массового расхода воздуха.

Неисправность P0102

Код 0102 цепи ДМРВ отличаются чрезмерно низким напряжением.

Код P0103

Полностью противоположное значение проблемы, указанной выше.

Код P0113

Фактическая температура всасываемого воздуха отличается от расчетной. Для ремонта замените чувствительную зону сенсора.

Код 0116

Характеристика значение датчика ЕСТ отличается от расчетной. Проверьте исправность модуля.

Код 0118

Высокий уровень сигнала контроллера датчика температуры антифриза.

Код 0123

ДПДЗ работает некорректно или возникли проблемы с механической частью дросселя/педали. Достаточно хорошо почистить механику и удалить все загрязнения.

Код 0122

Низкий уровень сигнала от того же датчика.

Код 0132

ДК1 функционирует некорректно.

P0133 — ошибка

Первый лямбда зонд реагирует на изменение нагрузки слишком медленно.

P0134 — ошибка

Сильно низкий уровень сигнала от ДК1. Ошибка 0134 устраняется заменой детали.

Код P0135

Проблема цепи нагревателя ДК1. Замените поврежденную деталь или восстановите проводку.

P0140 — поломка

ДК2 не реагирует на манипуляции с педалью газа.

Код P0171

Топливная смесь слишком бедная. Возможно в магистралях имеются прорехи или неплотность – где-то подсасывает воздух.

Код P0172

Противоположное значение, указанной выше ошибки. Р0172 говорит, что смесь слишком богатая. Особенно это чувствуется на холостом ходу. Машина может неправильно работать, двигатель трясет.

Код 0200

Потеря контроля форсунок.

Ошибка P0203

Аналогично для третьего цилиндра.

Ошибка 0204

То же самое для 4 рабочей камеры.

Ошибка 0302 ВАЗ 2114: причины

Во втором цилиндре авто имеются множественные пропуски зажигания. Проверьте свечи и магистрали.

Ошибка P0300

Есть пропуски зажигания в цилиндрах. Устранение неполадки выполняется после проверки всех элементов конструкции системы.

P0301 — неисправность 2114

Говорит об аналогичной проблеме в первом цилиндре.

Код P0303

Аналогично для третьей рабочей камеры.

Неисправность P0304

Также для четвертого цилиндра.

Код 0325

Датчик детонации поврежден или имеется обрыв его цепи. Проверьте все магистрали сенсора.

Код P0326

Код 0326 говорит о наличии короткого замыкания в указанном выше элементе.

Неисправность P0327

Показания датчика детонации ниже установленного порога.

Код 0328

Противоположное значение.

P0335 — ошибка 2114

Проводка или датчик положения коленчатого вала работают некорректно.

Ошибка P0336

Аналогичная проблема, превышение установленного порогом значения.

Ошибка 0338

Модуль управления АКПП обнаружил неверное значение датчика А положения коленчатого вала.

P0340 — код 2114

Датчик фаз газораспределения функционирует некорректно. Ошибка 0340 при нажатии на газ сопровождается дегранием или троением мотора.

Код P0341

ДПРВ передает на блок управления неправильные данные. Модуль требуется обслужить или заменить.

Код P0342

Слишком слабый сигнал от указанного выше модуля.

Код P0346

Модуль управления АКПП принимает неправильный сигнал от ДПРВ.

Код P0343

Неисправность датчика фаз. Ошибка 0343 указывает на поломку устройства.

Код P0351

Поломка в катушках зажигания.

Код P0352

Сломана катушка зажигания второго цилиндра.

Код P0363

Аналогично для третьей рабочей камеры. Решение проблемы также идентично.

Неисправность 0400

Неполадки в системе рециркуляции выхлопа.

Код P0441

Система улавливания паров бензина в клапане продувки адсорбера работает неправильно.

Код P0422

Ошибка 0422 говорит, что эффективность каталитического нейтрализатора упала ниже установленной нормы.

Поломка 0443 2114: как устранить

Общая неисправность цепи клапана улавливания паров бензина. Достаточно почистить систему от нагара и грязи.

P0444 — код

Замыкание проводки драйвера клапана продувки адсорбера на массу.

Неисправность P0480

Привод первого вентилятора системы охлаждения работает неправильно.

P0500 — код

Датчик скорости автомобиля поврежден или работает неправильно. Стрелка спидометра может плавать, зависнуть в одном положении.

Ошибка P0501

Сигнал от ДСА нестабилен или превышает допустимые пределы.

Неисправность P0504: Лада 2114

Проблема стабильно появляется на авто вплоть до 2011 года. Неправильный сигнал от датчика положения педали тормоза. Решать проблему нужно путем очистки датчика от грязи либо восстановлением проводки.

Код 0505

Система холостого хода работает неправильно. Нужно выполнить регулировку.

Код P0506

Слишком низкие обороты холостого хода. Проблема нередко встречается на 16 клапанных авто. Неисправности следует искать в регулировке инжектора.

Код 0507: как исправить

Слишком высокие обороты холостого хода.

Код P0511

Модуль управления АКПП не может скорректировать обороты коленвала и входящего вала модуля переключения.

Код P0560

Модуль управления АКПП указывает на то, что в бортовой сети имеется слишком низкое напряжение.

Код P0562

Аналогично, противоположное значение. Код 0562 говорит о слишком высоком напряжении в цепях.

Код 0563

Чрезмерное напряжение бортовой сети, свыше 16В.

P0650 ошибка

Неисправность цепи управления лампочки индикатора ошибок.

Код P0628

Топливный насос получает слишком низкое напряжение. Ошибка 0628 говорит о необходимости диагностики сети.

Код 0685

Главное реле – обрыв цепи управления. Выполните диагностику бортовой сети.

Код P0691

Ошибка говорит, что электромотор вентилятора радиатора работает неправильно. Также это может говорить о его полном отказе.

Код 45

Топливовоздушная смесь образуется некорректно. Просмотрите элементы системы на правильность настроек и целостность магистралей.

Код 102

Низкий сигнал датчика массового расхода воздуха.

Ошибка 113

Отказ датчика температуры всасываемого воздуха неисправен или работает неправильно.

Неисправность 118

Повышенный сигнал датчика уровня охлаждающей жидкости.

Код 134

ДК1 передает неправильные данные. Сигнал ниже установленного порога.

Код 171

Потеря герметичности впускного тракта на первом цилиндре.

Поломка 172

Аналогично для второго цилиндра.

Ошибка Р300

Имеются случайные или множественные пропуски зажигания в рабочих камерах. Ошибка 300 является копией неполадки 0300.

Код 301

Аналогично для 1 цилиндра.

Ошибка 302

То же для второй рабочей камеры.

Код 304

Для четвертого поршня.

Код 335

Неправильный сигнал от ДПКВ. Проверьте датчик и его проводку.

Код 340

Цепь ДПРВ повреждена или функционирует некорректно.

Код 346

Датчик фаз газораспределителя повреждена или имеются проблемы в его проводке.

Код 422

Низкий показатель эффективности катализатора. Систему требуется заменить. Многие водители вырезают устройство, перепрошивая машину на более низкий экологический класс.

Код 427

ДТОЖ низкий сигнал.

Код 441

Расход воздуха через клапан продувки адсорбера превышает установленные пределы.

Код 444

Неполадки в работе топливной системы. Проверьте все, от бензобака до форсунок.

Код 507

Чрезмерно высокие обороты холостого хода. Проведите более подробную диагностику системы.

Код 603

Произошла потеря данных в ОЗУ. Перезапустите устройство, если ошибка повторяется, модуль подлежит замене.

Код 602

Нет питания на ЭСУД. Проводка модуля очевидно повреждена или окислена.

Код 628

Чрезмерно низкое напряжение в проводке управления бортового наоса.

Неисправность 685

Неполадки в главном реле управления силовой установкой.

Код1102

Слишком низкое сопротивление нагревателя датчика кислорода №1. Требуется проверить модуль.

Р1135 — поломка

Ошибка 1135 указывает, что на нагревателе ДК1 произошел обрыв цепи.

Неисправность Р1301

Задержки зажигания в первом цилиндре.

Код Р1302

Аналогично для второго цилиндра.

Неисправность Р1303

То же для третьей камеры.

Код Р1304

Также для 4 камеры.

Р1335 — код

Привод положения дроссельной заслонки выходит за пределы допустимого положения.

Неисправность 1336

ДМРВ неисправен или работает некорректно.

Код 1426

Обрыв цепи управления клапаном продувки адсорбера.

Ошибка 1514: как устранить

Обрыв цепи РХХ. Следует продиагностировать проводку автомобиля.

Р1545 — ошибка 2114

Угол положения дроссельной заслонки некорректен. Почистите устройство и проверьте работу датчиков.

Р1578 — ошибка

Адаптация угла дроссельной заслонки выполнена неправильно.

Неисправность 1602

БК обнаружил кратковременное прерывание напряжения в бортовой сети. При этом автомобиль не заводится или глохнет. Проверьте питание под кл 30 и соединения силовых жил аккумулятора/генераторной установки.

Код 1621

Модуль ОЗУ работает неправильно. Лечение заключается в полной замене устройства.

Код Р2020

Поломка силового реле топливного насоса.

Код 2127

Проблема с ДПДЗ – слишком низкое давление.

Р2135 — ошибка

Несоответствие сигналов датчиков положения дроссельной заслонки.

Ошибка Р2187

Проверьте магистрали на предмет подсоса воздуха и правильности работы ДМРВ.

Код Р2188

Противоположное значение, указанного выше пункта.

Код 5353

Р5353 говорит, что на модуле ЭБУ недостаточно напряжения.

Код 6060

Контроллер двигателя инициализирован неправильно. Проведите процедуру заново, если это не поможет – модуль меняется целиком.

Ошибки двигателя

Неисправности мотора выскакивают по причине отсутствия обслуживания или после неправильного ремонта. Подобные проблемы устраняютя незамедлительно, так как это может привести к серьезным последствиям.

Ошибка адсорбера

Система чувствительна к перепадам и повреждениям. Если возникли проблемы, на приборке загорятся неисправности с кодами от 0400 до 0480.

Ошибка датчика фаз

Актуальны проблемы с номерами 0340-0343. Если на диагносте загорелись указанные коды, рекомендуется проверить фазораспределитель.

Ошибка датчика распредвала

На машине нередко случается ситуация, когда водитель поменял поврежденный контроллер, а проблема в памяти бортового компьютера осталась. Выполните полный перезапуск устройства или сброс поломок при помощи диагноста.

Ошибка 328: высокий уровень сигнала с датчика детонации ВАЗ 2114

Проблема указывает на короткое замыкание ДД. Обрыв цепи невозможен так как система при неисправности 328 говорит о КЗ.

Ошибка датчика кислорода

Обычно сбоят при износе катализатора. Система может глючить по причине механических повреждений. Проводка чувствительна к попаданию грязи и дорожных реагентов.

Ошибка датчика коленвала

Здесь система сложна и проста одновременно. ДКПВ работает по принципу считывания зубчиков на шестерне. Ошибки начинаются, когда сенсор насчитывает меньше или больше зубцов за один оборот вала.

Устранить проблему может замена контроллера целиком или восстановление его силовых магистралей.

Ошибка цепи датчика указателя топлива

Может сбоить после сильных толчков, тряски или банально по причине окисления подвижной части поплавка. Частичный ремонт или очистка модуля обычно малоэффективна. Проблема решается полной заменой детали.

Ошибка датчика тормоза

Проверяется и устраняется очень просто. Датчик редко ломается. Окисляется его контактная группа. Почистите колодку от окисла и все станет нормально.

Неисправность датчика синхронизации КВ

Поможет только полноценная замена устройства.

Ошибка 2114: не запущена служба сервера

Попробуйте перезапустить контроллер. Имеется непредвиденная неисправность в системе.

Ошибка ДПКВ

Информация уже указана выше.

Ошибка ДМРВ

Уже имеются в описании выше.

Ошибка пропуска зажигания: причины

Поводами проблем являются неполадки электронной системы зажигания. Требуется проверить магистрали от катушек до свечей.

Ошибка ЭБУ

Если проблемы возникают с контроллером, рекомендуется обратиться за помощью к специалистам. Самостоятельный ремонт может стать причиной еще более сложных проблем.

Неисправности бортовой сети

Проблемы связаны с тем, что в магистралях имеется слишком низкое или завышенное напряжение. Ошибок может быть несколько, номера разбросаны по таблице неисправностей.

Решение проблемы зависит от конкретной неисправности.

Ошибка внешнего ОЗУ

Неполадки контроллера требуют квалифицированного ремонта и обслуживания. При наличии проблем с устройством следует обратиться к электронщикам.

Ошибка лямбда зонда

Здесь все зависит от проводки. Система сбоит по причине повреждения проводки или окисления контактов. Также модуль может выдавать неправильные данные по причине износа катализатора.

Неисправности ДПДЗ

Дроссельная заслонка выдает ошибки, связанные с некорректной работой привода. Положение заслонки регулируется сервомотором, достаточно слабым, чтобы провернуть деталь в закоксованном корпусе.

При неисправностях модуля достаточно почистить дроссель и проверить контактные группы сенсоров.

Ошибка ДК1

Выдает коды, связанные с его собственной функциональностью или неправильной работой системы, образования топливной смеси. Если сенсор исправен и правильно передает сигналы, неполадки нужно искать в настройках дроссельной заслонки, системе зажигания.

Ошибка катализатора

Возникают при недостаточной эффективности катализатора. Большинство автолюбителей вырезают изношенный модуль и перепрошивают ЭБУ на класс ЕВРО-2/3. Также можно заменить деталь, но ее цена отпугивает большинство водителей.

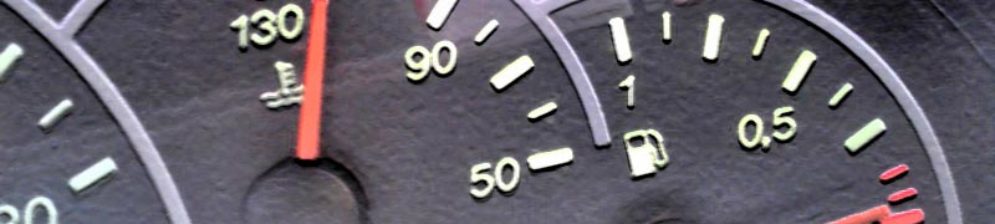

Возможные коды ошибок Калины

Какие существуют коды ошибок ВАЗ Калина?

  1. Наиболее высокое напряжение бортовой сети машины.
  2. Ошибка топливного датчика (к примеру, на протяжении 20 с. выявлено то, что цепь оборвалась).
  3. Ошибка температурного датчика охлаждающей жидкости.
  4. Мотор перегрет.
  5. Масляное давление в аварийном состоянии.
  6. Сломалась система тормозов.
  7. Разрядка аккумулятора.

Что делать для устранения неполадок? Следует, удерживая клавишу, включить зажигание, но авто не заводить. Стрелки на приборной панели будут двигаться, включатся лампочки. После этого нужно нажать одну из клавиш на переключателе, который находится под рулем. Потом стрелки будут на начальном положении, на дисплее будут отображены ошибки.

Дадим совет тем, кто покупает подержанную машину ВАЗ — большинство водителей даже не задумываются о том, что есть опция диагностики и сброса ошибок Лады Калина. И потому, перед тем как купить ВАЗ, следует запустить эту опцию, чтобы узнать все о прошлом приобретаемого авто. Современная автомобильная промышленность — это весьма развитая отрасль, она практически всегда является великолепным помощником любому автовладельцу.

Это не зависит от марки машины, наличие БК — отменная черта почти любого авто, выпущенного за последний десяток лет. Подобная система не исключение и для ВАЗа. Что такое бортовой компьютер, знают многие, но как оценить возникшие ошибки и определить их значение, об этом знают не все. Разберем приведенные выше ошибки.

Вернуться к оглавлению

Как посмотреть неисправности ВАЗ 2114 через приборную панель

Проверить наличие ошибок самостоятельно в автомобиле, без использования OBD2, можно следующим образом.

  1. Вставить ключ в замок зажигания.
  2. Зажать клавишу одометра и не отпуская ее провернуть ключ в первое положение.
  3. Отпустить клавишу и смотреть на приборку. После этого стрелки начнут бегать по кругу.
  4. Далее повторно вжать клавишу и быстро отпустить ее. Это даст возможность установить версию прошивки.
  5. Если еще раз надавить на кнопку на приборке будут выведены коды неисправностей, и их можно будет считать.

Неисправности датчика фаз ВАЗ 2112 (16 клапанов)

Датчик фаз ВАЗ 2112 16 клапанов, который известен многим автолюбителям как «датчик положения распредвала», представляет собой обыкновенное устройство, способствующее нормальному функционированию работы мотора в автомобиле. Он установлен на всех моделях ВАЗа с 16-ти клапанным мотором. Также его можно встретить на 8-ми клапанных двигателях с показателем нормы токсичности евро-3 и фазированным впрыском топлива.

Принцип работы дачика фаз в системе с фазированным впрыском

Устройство производит передачу импульса на электронный блок управления мотора, который контролирует количество подаваемого топлива и процесс подачи форсункой бензина в цилиндр в момент открытия впускного клапана.

Датчик фаз используется для точного определения циклов работы мотора и четкой формировкой соответствующего импульсного сигнала. Он расположен недалеко от головки блока цилиндра, которая находится со стороны воздушного фильтра на моторе.

Причины неисправной датчика фаз

1. При включении зажигания двигателя начинает около 3-4 секунд вращаться стартер, после чего мотор постепенно запускается в работу и включается чек эйндж. В подобной ситуации, в момент запуска, когда до электронного блока управления (ЭБУ) не доходят никакие показаний с датчика фаз, то система автоматически переключается на работу мотора, основанную на показателях системы зажигания (согласно ДПКВ).

2. Выходит из лада режим самодиагностики транспортного средства.

3. Начинает увеличивать объем расхода топлива.

4. Происходит снижение уровня динамики двигателя. В момент разгона возникают провалы.

5. Начинает гореть лампочка сигнализатора с надписью «CHECK» (Проверить).

В случае неисправной работы датчик фаз на ВАЗ 2112 загорается чек, и система выдает ошибку Р0340 – «Ошибка датчика фазы».

Проверка датчика фаз

Неисправность прибора можно осуществить исключительно с помощью диагностического прибора. Для совершения проверки понадобится выполнить несколько простых действий.

Поставить верхний цилиндр фазового датчика в верхнюю мертвую точку, при этом датчик, отвечающий за расположение коленвала, следует направить на основании двадцатого зубца, отсчитывая от первых двух пропущенных. Если в данном положении в его работе и со шкивом ничего не произошло, переключите ошибку на ЭБУ и проследите, в зависимости от каких обстоятельств она вновь возникнет.

Если в момент холостого хода мотора не возникает подобной ошибки, следует проверить соответствующие соединения и все провода. Для этого достаточно пошевелить клеммами и проводкой, при этом возникновение ошибки свидетельствует о проблемном соединении, а не выходе из строя самого датчика.

Когда ошибку выбило через 15 секунд после того, как был совершен сброс, следует сменить фазовый датчик на новый.

Замена датчика

Для смены неработающего датчика понадобится:

1. Отсоединить клемму. Для этого следует аккуратно открутить два болта, используя ключ на 10.

Совет! Внимательно отвинчивайте болты, чтобы они не упали под машину или попали в генератор вместе с шайбами.

2. Снять датчик и осмотреть его на наличие повреждений механического характера, идущих от шкива распределительного вала.

3. Устранить защитный пластиковый кожух и полностью проверить весь механизм. Если следы от соприкосновения со шкивом отсутствуют, следует поменять лишь датчик и собрать в обратной поочередности.

Своевременное устранение проблемы поможет прослужить вашему транспортному средству гораздо дольше и убережет вас от несвоевременной поломки в момент движения автомобиля в пути.




Ошибка P0014.

Положение распределительного вала “B”, клапанов

Определение кода ошибки P0014

Ошибка P0014 указывает на наличие неисправности в системе изменения фаз газораспределения, а именно работу распределительного вала с излишним опережением.



Что означает ошибка P0014

Ошибка P0014 является общим кодом ошибки, который указывает на то, что модуль управления двигателем (ECM) обнаружил нарушение в положении распределительного вала. Это означает, что распределительный вал выпускных клапанов (банк 1) работает с чрезмерным опережением.



Причины возникновения ошибки P0014

  • Распределительный вал выпускных клапанов начал работать с чрезмерным опережением, когда ECM автомобиля подал команду на замедление вала до более низкого уровня синхронизации.
  • Масло является слишком вязким, что приводит к засорению каналов и ограничению потока масла к фазорегулятору распределительного вала и от него.
  • Регулятор фаз заклинило в раннем положении
  • Электромагнитный клапан управления маслом заклинило в открытом положении.



Каковы симптомы ошибки P0014?

  • На приборной панели автомобиля загорится индикатор Check Engine, указывающий на наличие неисправности.
  • Двигатель автомобиля может запускаться с трудом.
  • Возможно увеличение расхода топлива из-за ненормального положения распределительного вала.
  • Двигатель автомобиля может работать неустойчиво или глохнуть в зависимости от положения распределительного вала.
  • Возможно увеличение объема выбросов вредных веществ с отработавшими газами автомобиля.

Примечание: симптомы данной ошибки могут варьироваться в зависимости от положения распределительного вала.



Как механик диагностирует ошибку P0014?

При диагностировании данной ошибки механик выполнит следующее:

  • Визуально осмотрит электрические провода и разъем электромагнитного клапана управления маслом на наличие повреждений
  • Проверит уровень, а также состояние и вязкость моторного масла
  • Считает все сохраненные данные и коды ошибок с помощью сканера OBD-II, чтобы определить, когда и при каких обстоятельствах появилась ошибка
  • Очистит коды ошибок с памяти ECM и проведет тест-драйв автомобиля, чтобы выяснить, появляется ли код P0014 снова
  • Подаст команду на включение и выключение электромагнитного клапана управления маслом, чтобы выяснить, меняются ли фазы газораспределения. Если фазы меняются, проблема, скорее всего, заключается в повреждении электрических проводов или ECM автомобиля
  • Если проблема не будет обнаружена, продолжит диагностирование, следуя процедуре, установленной производителем автомобиля

Примечание: при диагностировании и устранении данной ошибки необходимо следовать рекомендациям производителя автомобиля. В противном случае это может привести к серьезному повреждению двигателя, а также поспешной замене исправных компонентов.



Частые ошибки при диагностировании кода P0014

Наиболее распространенными ошибками при диагностировании данного кода являются:

  • Пренебрежение очисткой кодов ошибок с памяти ECM и проведением тест-драйва автомобиля, чтобы выяснить, появляется ли код P0014 снова, прежде чем приступить к диагностированию ошибки
  • Пренебрежение визуальным осмотром электрических проводов и разъема электромагнитного клапана управления маслом
  • Пренебрежение проверкой уровня, а также состояния и вязкости моторного масла
  • Несоблюдение процедуры диагностирования, установленной производителем автомобиля
  • Поспешная замена исправных компонентов без выполнения тщательной проверки.



Насколько серьезной является ошибка P0014?

  • При появлении данной ошибки могут возникнуть проблемы с запуском двигателя автомобиля. Также двигатель может работать неустойчиво или глохнуть.
  • Возможно увеличение расхода топлива и накопление чрезмерного количества углерода на компонентах двигателя.
  • Если проблему долго не решать, это может привести к возникновению других неисправностей, связанных с клапанным механизмом или двигателем автомобиля.



Какой ремонт может исправить ошибку P0014?

  • Очистка кодов ошибок с памяти ECM и проведение тест-драйва автомобиля, чтобы выяснить, появляется ли код P0014 снова
  • Замена масла и масляного фильтра
  • Ремонт или замена электрических проводов или разъема электромагнитного клапана управления маслом
  • Замена электромагнитного клапана управления маслом
  • Ремонт или замена цепи ГРМ и регулятора фаз в соответствии рекомендациями производителя автомобиля



Дополнительные комментарии для устранения ошибки P0014

Во избежание серьезного повреждения двигателя, а также поспешной замены исправных компонентов при диагностировании и устранении данной ошибки необходимо следовать рекомендациям производителя автомобиля. Перед заменой клапанов и датчиков необходимо выполнить тщательное диагностирование и рассмотреть все возможные причины возникновения ошибки. В первую очередь необходимо проверить электрические провода и цепь ГРМ.



Нужна помощь с кодом ошибки

P0014?

Компания — CarChek, предлагает услугу — выездная компьютерная диагностика, специалисты нашей компании приедут к вам домой или в офис, чтобы диагностировать и выявлять проблемы вашего автомобиля. Узнайте стоимость и запишитесь на выездную компьютерную диагностику или свяжитесь с консультантом по телефону +7(499)394-47-89

Порвался ремень ГРМ на ВАЗ 2112 1,5 16 клапанов

Когда я еще собирался покупать себе ВАЗ 2112 я даже не знал что у некоторых двигателей бывают проблемы, а точнее последствия после обрыва ремня ГРМ, а именно во время обрыв ремня, гнет клапана. И происходит это только с определенным типом двигателя: 1,5 16 клапанный. Итак, купил я себе «Двенадцатую», причем, как назло, взял с 1,5-литровым 16-клапанным мотором. Я ездил на нем наверное год, и только потом узнал, что у меня именно та модель, которая гнет клапана при обрыве ремня ГРМ.Еще перед покупкой хозяин сказал мне, что только что заменил ремень, но я даже не знал, в чем подвох. И я проехал на этом ремне еще 50 км, пока не решил от греха подальше его поменять.

Поменял ремень ГРМ, прошло около 5000км после замены и заметил что ремень стал сильно изнашиваться, а из края ремня стали вылезать нитки. И вот с таким ремнем я проехал еще 5000 км, пока не решил его заменить, съездил в город за 100 км и заодно купил ремень и ролики.Еду домой, осталось уже километров 50, и тут случилось то, чего я больше всего боялся. Слышу резкий хруст, щелчок из-под капота, и сразу же глушу двигатель, хотя он бы и так заглох.

Помните, что в любой ситуации с поломкой лучше сразу вызвать эвакуатор https://volok-evakuator.ru/shaxov.php, который в целости и сохранности доставит ваш автомобиль на СТО для диагностики и ремонта.

Итак, я стою на трассе, где в ближайшие 50 км нет ни автосервисов, ни мастерских. Позвонил другу, он приехал за мной на фургоне Мерседес, и довез до ближайшего автосервиса. В сервисе сразу сказали, что клапан погнут, хотя я и сам знал в чем дело. Позвонил в город, заказал комплект прокладок на двигатель, комплект клапанов. Привезли все это на следующий день, все запчасти отвезли в сервис. Через пару дней позвонили из автосервиса, сказали что за ремонт всего 4500 руб, что совсем немного. В городе за такую ​​работу, наверное, взяли бы тысяч 9.А запчасти мне обошлись в 3500 рублей, итого вместе с работой эта поломка мне обошлась в 8000 рублей. Смотрел двигатель при снятии головы 4 клапана из 16 загнуло. Я хорошо отделался.

После этого случая теперь всегда заранее все меняю, проверяю ремень почти каждый день. А теперь ремень ГРМ меняю каждые 30 км, от греха подальше. Лучше отдать 1000 рублей за ремень, ролики и замену, чем потом отдавать 1000 рублей за погнутые клапана.

АНАЛОГИЧНЫЕ СТАТЬИ

Чем отличается ДМРВ Bosch 073 от 116.Какой датчик массового расхода воздуха поставить вместо вышедшего из строя? Кратко о ремонте

Датчик массового расхода воздуха (ДМРВ) HFM5

Концепция проверки
В целях улучшения диагностики и проведения грамотной экспертизы неисправного ДМРВ HFM5 расширена концепция проверки и разработан более информативный каталог поврежденных изделий. Перед снятием/заменой ДМРВ датчик проверяют в следующей последовательности.

1. Диагностика автомобилей с КТС 5хх/6хх.
Усовершенствованная диагностика автомобиля включает сравнение стандартных и фактических значений воздушной массы. В этом разделе диагностики HFM5 диагностируется непосредственно на автомобиле. Если фактические значения выходят за допустимые пределы, расходомер воздуха необходимо заменить.
Более подробную информацию по диагностируемому автомобилю можно взять из программы ESI.

2. Проведение расширенной проверки уже снятого с автомобиля HFM5 с помощью мультиметра.

Необходимые приборы:
— аккумуляторная батарея или источник питания (12В/3А)
— цифровой мультиметр
— тестовый кабель (с микросхемой стабилизатора напряжения)
— микроскоп с десятикратным увеличением (типа МБС-10)
— звездообразная отвертка

Описание проверки

С помощью тестового кабеля со встроенной микросхемой стабилизатора напряжения* на выводе 4 штекера ДМРВ создается напряжение 5В.

* Тестовый кабель со встроенной микросхемой стабилизатора может быть изготовлен самостоятельно или приобретен в торговой сети (международный индекс 7805, отечественный аналог — Крэн5).

Расположение выводов ДМРВ HFM5:
1. Датчик температуры на входе
2. Питание 12В (красный провод)
3. Масса (черный провод)
4. Опорное напряжение 5В (желтый провод)
5. Измеряемый сигнал (+) (синий провод)

Чек
1. Статический
Подключите, соблюдая полярность, тестовый кабель 0 986 610 129 к разъему HFM5 следующим образом:
красный провод к источнику питания (+)
черный провод к источнику питания (-)
синий провод к мультиметру (+)
черный провод к мультиметру (-)

Для исключения движения воздуха в измерительном канале датчика закрыть входную и выходную части корпуса ДМРВ пластиковыми крышками (в комплекте).
Используя источник питания, подайте напряжение (12 В) на HFM5. Через микросхему стабилизатора напряжения в тестовом кабеле создается опорное напряжение (5В), которое подается на контакт 4.

Стандартное значение напряжения 0,98 — 1,02В
Если фактическое значение измеренного напряжения выходит за допустимые пределы, с большой вероятностью можно говорить о загрязнении ДМРВ. Загрязнение приводит к нарушению характеристик HFM5 с последующим его выходом из строя.

Дополнительная информация находится в каталоге поврежденных изделий.

2. При подаче воздуха
Схема подключения кабелей та же. Необходимо создать поток воздуха и направить его на HFM5 по направлению, указанному на корпусе ДМРВ. При изменении интенсивности воздушного потока измеряемое напряжение должно увеличиваться. Если напряжение не меняется, мембрана датчика повреждена.
Это означает: ДМРВ неисправен.
И наоборот, ДМРВ считается исправным, если меняется напряжение.
Максимальное значение может достигать 4.5В (в зависимости от диаметра датчика и массы проходящего воздуха).

3. Проверка датчика температуры всасываемого воздуха (при наличии)
Подсоедините синий банановый штекер тестового кабеля 0 986 610 129 к контакту 1 штекера HFM5. С помощью этой вилки измеряется сопротивление датчика температуры воздуха между выводом 1 и выводом 3 (масса).
В конце телеграммы список ДМРВ HFM5 с датчиками температуры воздуха.

Измеренное фактическое значение должно находиться в пределах заданных стандартов.
Примечание: в этом тесте HFM5 без датчика температуры воздуха результатом будет бесконечно (∞) высокое значение сопротивления.

4. Визуальный осмотр. Использование каталога поврежденных продуктов.
В дополнение к вышеуказанной диагностике можно выполнить визуальную проверку. На следующих фотографиях показаны типичные случаи загрязнения DFID или датчиков, подвергшихся воздействию.

Загрязнение :

Следы влаги


Разлив нефти


Посторонние частицы

При значительном загрязнении HFM5 гарантийные претензии не рассматриваются.В некоторых случаях воздушный фильтр, корпус фильтра и патрубок между фильтром и впускным коллектором воздуха следует проверить на загрязнение на автомобиле.

Примечание :
Перед установкой нового ДМРВ необходимо удалить пыль, грязь с корпуса воздушного фильтра, установить новый воздушный фильтр и прочистить патрубок между фильтром и датчиком. Продувка воздухом под давлением фильтрующей коробки и патрубка запрещена, для этого необходимо использовать мягкую сухую ткань.

Вмешательство третьей стороны

идентификационный элемент не закреплен или заменен:
Ослаблены винты специальной звездочки Ослаблены оригинальные винты.

Попытка отвинтить винты. Винтовые пазы сорваны.

Запрещается вмешательство третьих лиц в работу прибора ДМРВ, а именно откручивание и повреждение винтов звездочки, а также замена чувствительного элемента.

4. Демонтаж датчика массового расхода воздуха.
Отвертками типа «звезда» открутить винты крепления чувствительного элемента в корпусе ДМРВ.

Извлеките элемент из корпуса. Снимите плотное кольцо с крышки гибридной платы.

Открыть крышку подводного канала в районе резистивного датчика.

Поместите датчик под микроскоп. Используйте микроскоп с 10-кратным увеличением.

Следует различать :

Уважаемые покупатели, во избежание ошибок при отправке датчика массового расхода воздуха (ДМРВ), в строке Комментарий укажите модель вашего автомобиля, год выпуска и количество клапанов.

Датчик массового расхода воздуха (ДМРВ) 037″ BOSCH» — термоанемометрического типа.

Конструктивно датчики данного типа имеют чувствительный элемент, тонкую сетку (мембрану) на основе кремния, которая устанавливается в потоке всасываемого воздуха. На сетке находится нагревательный элемент и два датчика температуры, которые установлены до и после нагревательного элемента.

Выходной сигнал ДМРВ представляет собой напряжение постоянного тока в диапазоне 1…5 В. Значение, которое зависит от количества воздуха, проходящего через датчик. При работе двигателя всасываемый воздух охлаждает часть решетки, расположенную перед нагревательным резистором. Датчик температуры, расположенный перед резистором, охлаждается, а датчик, расположенный за нагревательным резистором, поддерживает свою температуру, нагревая воздух. Дифференциальный сигнал обоих датчиков позволяет получить характеристическую кривую в зависимости от величины расхода воздуха.

ЭБУ анализирует сигнал ДМРВ и по его таблице данных определяет длительность импульса открытия форсунок, что соответствует сигналу массового расхода воздуха.

ДМРВ 037″ BOSCH» имеет встроенный датчик температуры воздуха (ДТВ), показания которого используются в системе распределенного впрыска топлива автомобиля 2112 и системах распределенного впрыска топлива по нормам токсичности ЕВРО-2. Чувствительный элемент ДТВ представляет собой термистор (резистор, изменяющий сопротивление в зависимости от температуры) — устанавливается в потоке проходящего воздуха.Контроллер подает 5В через резистор с постоянным сопротивлением, расположенный внутри контроллера. Контроллер рассчитывает температуру по падению напряжения на датчике. При повышении температуры напряжение уменьшается. Контроллер на основании показаний датчика рассчитывает длительность импульсов открытия форсунок.

ДМРВ устанавливается между воздушным фильтром и патрубком дроссельной заслонки.

Другие товары в каталогах: 21083-1130010-10.

Характеристики продукта:
Датчик массового расхода воздуха (каталожное обозначение «BOSCH» 0 280 218 037), Предназначен для преобразования расхода воздуха, поступающего в двигатель, в напряжение постоянного тока.Информация датчика позволяет определить режим работы двигателя и рассчитать циклическое наполнение цилиндров воздухом при установившихся режимах работы двигателя, продолжительность которых превышает 0,1 секунды.

ВАЗ 2108, ВАЗ 2109-21099; ВАЗ 2110-11, ВАЗ 2112, ВАЗ 2123, ВАЗ 21214.

Технические характеристики:
— Обеспечивается оптимальный расход топлива на всех режимах работы двигателя за счет высокой точности и стабильности выходных характеристик.

Использование теплового принципа измерения расхода воздуха.

Диапазон измерения массового расхода воздуха от 8 до 550 кг/ч.

Погрешность измерения массового расхода нового датчика +/- 2,5%.

Значение выходного сигнала при измерении расхода в диапазоне от 0 до 100% составляет от 0,05 до 5 В.

Питание датчика осуществляется от бортовой сети автомобиля с номинальным напряжением 12 В.

Диапазон изменения напряжения питания от 7,5 до 16 В.

Потребляемый ток (при напряжении питания 7.от 5 до 16 В) составляет 0,5 А.

Диапазон рабочих температур — от -45° до +120°С.

Среднее время наработки на отказ, не менее — 3000 часов

Как определить неисправность датчика массового расхода воздуха «BOSCH»?

Как заменить самодельный расходомер воздуха «BOSCH»?

С Интернетом — Дискаунтер АвтоАзбука затраты на ремонт будут минимальными.

Просто СРАВНИТЕ и УБЕДИТЕСЬ!!!

Для оптимальной работы инжекторного двигателя внутреннего сгорания (далее ДВС) следует учитывать, какое количество воздушной смеси поступает в камеру сгорания цилиндра. На основании этих данных электронный блок управления (далее ЭБУ) определяет условия подачи топлива. Помимо информации от датчика массового расхода воздуха учитываются его давление и температура. Поскольку ДМРВ являются наиболее значимыми, рассмотрим их виды, конструктивные особенности, возможности диагностики и замены.

Назначение и расшифровка аббревиатуры

Расходомеры, они же объемомеры или ДМРВ (не путать с ДМРВ и ДВРМ), расшифровываются как датчики массового расхода воздуха, устанавливаются в автомобилях на дизельном или бензиновом ДВС.Местонахождение этого датчика найти не сложно, так как он управляет подачей воздуха, то искать его следует в соответствующей системе, а именно после воздушного фильтра, на пути к дроссельной заслонке (ДЗ).

Устройство подключено к блоку управления двигателем. В случаях, когда ДМРВ находится в неисправном или отсутствующем состоянии, можно произвести приблизительный расчет, исходя из положения ДЗ. Но при таком способе измерения невозможно обеспечить высокую точность, что сразу приведет к перерасходу топлива. Это еще раз указывает на ключевую роль расходомера в расчете массы топлива, подаваемой через форсунки.

Помимо информации от ДМРВ, блок управления также обрабатывает данные от следующих устройств: ДРВ (датчик распредвала), ДД (детонометр), ДЗ, датчик температуры системы охлаждения, кислотомер (лямбда-зонд) и др.

Типы ДМРВ их конструктивные особенности и принцип работы

Наиболее распространены три типа объемометров:

  • Проволока или нить.
  • Пленка.
  • Объемный.

В первых двух принцип работы основан на получении информации о массе воздушного потока путем измерения его температуры. В последнем могут быть задействованы два варианта учета:



Конструкция вихревого датчика (широко используется Mitsubishi Motors)

Обозначения:

  • А — датчик измерения давления, для фиксации прохождения вихря. То есть частота давления и образования вихрей будут одинаковыми, что позволяет измерить расход воздушной смеси. На выходе с помощью АЦП аналоговый сигнал преобразуется в цифровой и передается на компьютер.
  • Б – специальные трубки, формирующие поток воздуха, близкий по свойствам к ламинарному.
  • С — обводные каналы.
  • D — столбики с острыми краями, на которых образуются вихри Кармана.
  • Е — отверстия для измерения давления.
  • F — направление потока воздуха.

Проволочные калибры

Резьба ДМРВ до недавнего времени была самым распространенным типом датчика, устанавливаемого на отечественные автомобили модельного ряда ГАЗ и ВАЗ.Пример конструкции проволочного расходомера показан ниже.


Обозначения:

  • А — Электронная плата.
  • B — Разъем для подключения ДМРВ к компьютеру.
  • C — Регулировка CO.
  • D — Крышка расходомера.
  • E — Кольцо.
  • F — Платиновый провод.
  • G — Резистор для термокомпенсации.
  • H — Держатель кольца.
  • I — Корпус электронной платы.

Принцип работы и пример функциональной схемы накального волюметра.

Разобравшись с конструкцией прибора, перейдем к принципу его действия, он основан на методе термоанемометра, при котором терморезистор (РТ), нагреваемый проходящим через него током, помещается в воздушный поток. Под его влиянием изменяется теплоотдача и, соответственно, сопротивление RT, что позволяет рассчитать объемный расход воздушной смеси? используя уравнение короля:

I 2 *R = (К 1 + К 2 * ⎷ Q) * (Т 1 -Т 2),

где I — ток, проходящий через РТ и нагревающий его до температуры Т 1.При этом Т 2 – температура окружающей среды, а К 1 и К 2 – постоянные коэффициенты.

На основании вышеприведенной формулы можно вывести объемный расход воздушного потока:

Q = (1/К 2)*(I 2 *R Т/(Т 1 — Т 2) — К 1)

Ниже приведен пример функциональной схемы с мостовым соединением термопар.


Обозначения:

  • Q — измеренный расход воздуха.
  • Y — усилитель сигнала.
  • Р Т — проволока термосопротивления, как правило, изготавливается из платиновой или вольфрамовой нити, толщина которой находится в пределах 5.0-20,0 мкм.
  • R R — температурный компенсатор.
  • R 1 -R 3 — обыкновенное сопротивление.

Когда скорость потока близка к нулю, РТ нагревается до определенной температуры проходящим через него током, что позволяет мосту оставаться в равновесии. Как только поток воздушной смеси увеличивается, терморезистор начинает остывать, что приводит к изменению его внутреннего сопротивления, и, как следствие, разбалансировке мостовой схемы. В результате этого процесса на выходе блока усилителя образуется ток, который частично проходит через температурный компенсатор, что приводит к выделению тепла и позволяет компенсировать его потери с потоком воздушной смеси и восстанавливает баланс моста.

Описанный процесс позволяет рассчитать расход воздушной смеси, используя величину тока, проходящего через мост. Для того чтобы компьютер мог воспринять сигнал, он преобразуется в цифровой или аналоговый формат. Первый позволяет определить расход по частоте выходного напряжения, второй — по его уровню.

У этой реализации есть существенный недостаток — высокая температурная погрешность, поэтому многие производители добавляют в конструкцию термистор, аналогичный основному термистору, но не подвергают его воздействию воздушного потока.

В процессе работы на проволочном термисторе может скапливаться пыль или грязевые отложения, для предотвращения этого этот элемент подвергается кратковременному высокотемпературному нагреву. Производится после выключения двигателя.

Пленочные расходомеры воздуха

Пленка ДМРВ работает по тому же принципу, что и филамент. Основные отличия заключаются в конструкции. В частности, вместо проволочного сопротивления из платиновой нити используется кристалл кремния. Он покрыт несколькими слоями платинового напыления, каждый из которых играет определенную функциональную роль, а именно:

  • Датчик температуры.
  • Термическое сопротивление (как правило, их два).
  • Нагревательный (компенсационный) резистор.

Этот кристалл устанавливается в защитный кожух и помещается в специальный канал, по которому проходит воздушная смесь. Геометрия канала выполнена таким образом, чтобы измерения температуры производились не только от входящего потока, но и от отраженного. Благодаря созданным условиям достигается высокая скорость движения воздушной смеси, что не способствует отложению пыли или грязи на защитном кожухе кристалла.


Обозначения:

  • A — Корпус расходомера, в который вставляется измерительное устройство (Е).
  • B — Контакты разъема, который подключается к ЭБУ.
  • C — Чувствительный элемент (кристалл кремния с несколькими слоями напыления, помещенный в защитный кожух).
  • D — Электронный контроллер, с помощью которого производится предварительная обработка сигналов.
  • E — Устройство для измерения корпуса.
  • F — Канал настроен таким образом, чтобы снимать тепловые показания с отраженного и входного потока.
  • G — Измеренный расход воздуха.

Как было сказано выше, принцип работы накальных и пленочных датчиков аналогичен. То есть чувствительный элемент изначально нагревается до температуры. Поток воздушной смеси охлаждает термопару, что позволяет рассчитать массу воздушной смеси, проходящей через датчик.

Как и в накальных устройствах, исходящий сигнал может быть аналоговым или преобразованным с помощью цифро-цифрового преобразователя.

Следует отметить, что погрешность объемных измерений филамента составляет около 1%, для пленочных аналогов этот параметр составляет около 4%.Однако большинство производителей перешли на пленочные сенсоры. Это связано как с более низкой стоимостью последних, так и с расширенным функционалом ЭБУ, обрабатывающих информацию от этих устройств. Эти факторы затмили точность приборов и их быстродействие.

Следует отметить, что за счет развития технологии изготовления флэш-микроконтроллеров, а также внедрения новых решений удалось значительно снизить погрешность увеличения быстродействия пленочных структур.

Взаимозаменяемость

Данный вопрос достаточно актуален, особенно с учетом стоимости оригинальной продукции импортного автопрома. Но здесь не все так просто, приведем пример. В первых серийных моделях Горьковского автозавода инжекторные бомбы устанавливались на инжекторные Волги (Bosh). Несколько позже импортные датчики и контроллеры вытеснили отечественную продукцию.


А — импортный накальный ДМРВ производства Бош (пбт-гф30) и его отечественные аналоги Б — АОКБ Импульс и С — АПЗ

Конструктивно эти изделия практически не отличались за исключением нескольких конструктивных особенностей, а именно:

  • Диаметр провода, используемого в проводе термистора.Бошевские изделия имеют Ø 0,07 мм, а отечественные – Ø0,10 мм.
  • Способ крепления проволоки, отличается типом сварки. Для импортных датчиков это контактная сварка, для отечественных – лазерная.
  • Форма накального термистора. У Bosh она имеет П-образную геометрию, АПЗ выпускает устройства с V-образной резьбой, продукция АОКБ «Импульс» отличается квадратной формой подвеса резьбы.

Все экземпляры, приведенные в качестве примера, были взаимозаменяемы, пока Горьковский автомобильный завод не перешел на пленочные аналоги.Причины перехода описаны выше.


Пленка ДМРВ Сименс (Simens) для ГАЗ 31105

Приводить отечественный аналог показанному на рисунке датчику нет смысла, так как он выглядит практически так же.

Следует отметить, что при переходе с филаментных приборов на пленочные, скорее всего, придется менять всю систему, а именно: сам датчик, соединительный провод от него к ЭБУ, и, собственно, сам контроллер.В некоторых случаях управление можно адаптировать (перепрошить) для работы с другим датчиком. Эта проблема связана с тем, что большинство расходомеров посылают аналоговые сигналы, а плёночные — цифровые.

Следует отметить, что первые серийные автомобили ВАЗ с инжекторным двигателем комплектовались ДМРВ накаливания (производства GM) с цифровым выходом, как пример модели 2107, 2109, 2110 и т.д. Сейчас на них устанавливаются ДМРВ BOSCH 0 280 218 004 .

Для подбора аналогов можно использовать информацию из официальных источников, или тематических форумов.Например, в таблице ниже указана взаимозаменяемость ДМРВ для автомобилей ВАЗ.


Из представленной таблицы наглядно видно, что, например, датчик ДМРВ 0-280-218-116 совместим с двигателями ВАЗ 21124 и 21214, но не подходит к 2114, 2112 (включая 16 клапанов). Соответственно можно найти информацию и по другим моделям ВАЗ (например Лада Гранта, Калина, Приора, 21099, 2115, Шевроле Нива и т.д.).

Как правило, с другими марками автомобилей отечественного или совместного производства (УАЗ Патриот ЗМЗ 409, Дэу Ланос или Нексия) проблем не возникнет), подобрать им замену ДМРВ не составит проблемы, то же касается и продукция китайского автопрома (KIA Ceed, Spectra, Sportage и др. ). Но в этом случае велика вероятность, что распиновка ДМРВ может не совпадать, исправить ситуацию поможет паяльник.

С европейскими, американскими и японскими автомобилями ситуация намного сложнее. Поэтому, если у вас Тойота, Фольксваген Пассат, Субару, Мерседес, Форд Фокус, Нисан Премьера Р12, Рено Меган или другие автомобили европейского, американского или японского производства, перед заменой ДМРВ необходимо тщательно взвесить все решения.

Если интересно, можете поискать в сети эпопею с попыткой замены Альмеры N16 «Ниссан» на аналог на Ниссан.Одна из попыток привела к перерасходу топлива даже на холостом ходу.

В ряде случаев поиск аналога будет оправдан, особенно если учесть стоимость «родного» волюмометра (как пример BMW E160 или Nissan X-Trail T30).

Проверка здоровья

Перед диагностикой ДМРВ необходимо знать симптомы для определения степени работоспособности датчика MAF (аббревиатура от английского названия прибора) в автомобиле. Перечислим основные признаки неисправности:

  • Значительно увеличился расход топливной смеси, при этом замедлился разгон.
  • ДВС на холостом ходу работает рывками. При этом в режиме холостого хода может наблюдаться снижение или увеличение скорости.
  • Двигатель не запускается. Собственно, сама по себе эта причина не означает, что расходомер в машине неисправен, могут быть и другие причины.
  • Выводится сообщение о проблеме с двигателем (Check Engine)

Пример отображаемого сообщения «Check Engine» (обозначено зеленым цветом)

Данные признаки указывают на возможную неисправность ДМРВ, для точного установления причины поломки необходимо выполнить диагностику.Это легко сделать своими руками. Значительно упростить задачу поможет подключение к компьютеру диагностического адаптера (если такой вариант возможен), после чего по коду ошибки определить исправность или неисправность датчика. Например, ошибка p0100 свидетельствует о неисправности в цепи расходомера.


Но если необходимо провести диагностику на отечественных автомобилях, выпущенных 10 и более лет назад, то проверку ДМРВ можно провести одним из следующих способов:

  1. Тестирование в процессе движения.
  2. Диагностика с помощью мультиметра или тестера.
  3. Внешний осмотр датчика.
  4. Однотипная установка, заведомо рабочее устройство.

Рассмотрим каждый из этих методов.

Тестирование движения

Проще всего проверить, проанализировав поведение ДВС с отключенным датчиком массового расхода воздуха. Алгоритм действий следующий:

  • Необходимо открыть капот, отключить расходомер, закрыть капот.
  • Заводим машину, при этом ДВС переходит в аварийный режим. Соответственно, на приборной панели будет отображаться сообщение о проблеме с двигателем (см. рис. 10). Количество подаваемой топливной смеси будет зависеть от положения ДЗ.
  • Проверьте динамику автомобиля и сравните ее с той, что была до отключения датчика. Если автомобиль стал более динамичным, а также увеличилась мощность, то это с большой долей вероятности свидетельствует о неисправности датчика массового расхода воздуха.

Обратите внимание, что вы можете продолжать движение с выключенным устройством, но делать это крайне не рекомендуется. Во-первых, увеличивается расход топливной смеси, во-вторых, отсутствие контроля за кислородным регулятором приводит к повышенному загрязнению.

Диагностика с помощью мультиметра или тестера

Признаки неисправности ДМРВ можно установить, подключив черный щуп к массе, а красный к входу сигнала датчика (распиновку можно посмотреть в паспорте к прибору, там же указаны основные параметры).


Далее выставляем пределы измерений в пределе 2,0 В, включаем зажигание и проводим измерения. Если прибор ничего не показывает, необходимо проверить правильность подключения щупов к земле и к сигналу расходомера. По показаниям прибора можно судить об общем состоянии прибора:

  • Напряжение 0,99-1,01 В свидетельствует о том, что датчик новый и работает исправно.
  • 1.01-1.02 В — блок управления, но состояние хорошее.
  • 1,02-1,03 В — указывает на то, что устройство еще работоспособно.
  • 1.03 -1.04 состояние приближается к критическому, то есть в ближайшее время необходима замена ДМРВ на новый датчик.
  • 1,04-1,05 — ресурсы устройства практически исчерпаны.
  • Over 1.05 — однозначно нужен новый ДМРВ.

То есть можно правильно судить о состоянии датчика по напряжению; низкий уровень сигнала указывает на рабочее состояние.

Внешний осмотр датчика

Этот метод диагностики не менее эффективен, чем предыдущие. Все, что нужно, это снять датчик и оценить его состояние.


Проверка датчика на наличие повреждений и жидкости

Характерными признаками неисправности являются механические повреждения и наличие жидкости в устройстве. Последнее свидетельствует о том, что система подачи моторного масла не отрегулирована. Если датчик сильно загрязнен, замените или очистите воздушный фильтр.

Установка однотипного, заведомо рабочего устройства

Этот метод практически всегда дает однозначный ответ на вопрос о работоспособности датчика.При этом способ на практике достаточно сложно реализовать без приобретения нового устройства.

Коротко о ремонте

Как правило, датчики MAF, пришедшие в негодность, ремонту не подлежат, за исключением случаев, когда требуется их промывка и очистка.

В некоторых случаях возможен ремонт платы объемного ДМРВ, но этот процесс ненадолго продлит срок службы устройства. Что касается плат в пленочных датчиках, то без специального оборудования (например, программатора для микроконтроллера), а также навыков и опыта пытаться их восстановить бессмысленно.

Уважаемые покупатели, во избежание ошибок при отправке датчика массового расхода воздуха (ДМРВ), в строке Комментарий укажите модель вашего автомобиля, год выпуска и количество клапанов.

Датчик массового расхода воздуха (ДМРВ)116 BOSCH — термоанемометр.

Конструктивно датчики данного типа имеют чувствительный элемент, тонкую сетку (мембрану) на основе кремния, которая устанавливается в потоке всасываемого воздуха. На сетке находится нагревательный элемент и два датчика температуры, которые установлены до и после нагревательного элемента.

Выходной сигнал ДМРВ представляет собой напряжение постоянного тока в диапазоне 1…5 В. Значение, которое зависит от количества воздуха, проходящего через датчик. При работе двигателя всасываемый воздух охлаждает часть решетки, расположенную перед нагревательным резистором. Датчик температуры, расположенный перед резистором, охлаждается, а датчик, расположенный за нагревательным резистором, поддерживает свою температуру, нагревая воздух. Дифференциальный сигнал обоих датчиков позволяет получить характеристическую кривую в зависимости от величины расхода воздуха.

ЭБУ анализирует сигнал ДМРВ и по его таблице данных определяет длительность импульса открытия форсунок, что соответствует сигналу массового расхода воздуха.

ДМРВ 116 BOSCH имеет встроенный датчик температуры воздуха (ДТВ), показания которого используются в системе распределенного впрыска топлива автомобиля 21214 и системах распределенного впрыска топлива по нормам токсичности ЕВРО-3. Чувствительным элементом ДТВ является термистор (резистор, изменяющий сопротивление в зависимости от температуры) — установленный в потоке проходящего воздуха.Контроллер подает 5В через резистор с постоянным сопротивлением, расположенный внутри контроллера. Контроллер рассчитывает температуру по падению напряжения на датчике. При повышении температуры напряжение уменьшается. Контроллер на основании показаний датчика рассчитывает длительность импульсов открытия форсунок.

ДМРВ устанавливается между воздушным фильтром и патрубком дроссельной заслонки.

Другие товары в каталогах: 21083-1130010-20.

Характеристики продукта:
Датчик массового расхода воздуха (каталожное обозначение «BOSCH» 0 280 218 116), Предназначен для преобразования расхода воздуха, поступающего в двигатель, в напряжение постоянного тока.Информация датчика позволяет определить режим работы двигателя и рассчитать циклическое наполнение цилиндров воздухом при установившихся режимах работы двигателя, продолжительность которых превышает 0,1 секунды.

ВАЗ 2105-07 (Классика 1,6 л впрыск), ВАЗ 2108-21099, ВАЗ 2110-2112; ВАЗ 2113-2115, ВАЗ 1118-1119, ВАЗ 2170-2172, ВАЗ 21214, 2123 Евро-2, Евро-3 (с ВАЗ 2006 г.в.)

Технические характеристики:
— Обеспечивается оптимальный расход топлива на всех режимах работы двигателя за счет высокой точности и стабильности выходных характеристик.

Использование теплового принципа измерения расхода воздуха.

Диапазон измерения массового расхода воздуха от 8 до 550 кг/ч.

Погрешность измерения массового расхода нового датчика +/- 2,5%.

Значение выходного сигнала при измерении расхода в диапазоне от 0 до 100% составляет от 0,05 до 5 В.

Питание датчика осуществляется от бортовой сети автомобиля с номинальным напряжением 12 В.

Диапазон изменения напряжения питания от 7.от 5 до 16 В.

Потребляемый ток (при напряжении питания от 7,5 до 16 В) 0,5 А.

Диапазон рабочих температур — от -45° до +120°С.

Среднее время наработки на отказ, не менее — 3000 часов

Как определить проблему d

Просто СРАВНИТЕ и УБЕДИТЕСЬ!!!

Генератор, свечи, термостат, клапана ВАЗ-2112 (16 клапанов)

Клапаны ВАЗ-2112 (16 клапанов) являются важными элементами ГБЦ силового агрегата. Они принимают непосредственное участие в работе двигателя и требуют соответствующего обслуживания.Этот узел отвечает за процесс сгорания топлива в рабочей камере мотора и выхлопных газов.



Устройство

Головка блока цилиндров ВАЗ-2112 (16 клапанов) также включает в свою конструкцию следующие элементы:

  • Защитный кожух, предохраняющий узел от механических воздействий.
  • Резиновая прокладка для герметичности узла. Он расположен в месте крепления крышки.
  • Привод распределительного вала и натяжитель цепи расположены в передней части узла.
  • Отсеки (камеры) сгорания.
  • Резьбовые отверстия для форсунок и свечей зажигания.
  • Гнезда для крепления впускного и выпускного коллектора.

В верхней части ГБЦ установлены распределительные валы, упорные шайбы, газораспределительный механизм. К неподвижным элементам головки блока относятся седла клапанов, направляющие втулки.

Неисправности

Клапаны ВАЗ-2112 (16 клапанов) при определенных обстоятельствах могут потребовать замены. Часто они выходят из строя из-за перегрева силового агрегата.

Во избежание возникновения подобных неисправностей специалисты рекомендуют при эксплуатации автомобиля обращать внимание на следующие моменты:



  • Стук при работе двигателя.
  • Останов силового агрегата в начале движения.
  • Понижение компрессии в цилиндрах.

Каждый из этих симптомов может указывать на неисправность клапанов. Лучшим решением проблемы станет обращение в сервисный центр. Вы также можете попытаться исправить ситуацию самостоятельно.



Замена клапанов ВАЗ-2112 (1.5.16) своими руками

Манипуляции выполняются в следующей последовательности:

  • Сначала демонтируются все съемные элементы ГБЦ, а также отсоединяется проводка.
  • Крышка головки снята.
  • Необходимо удалить весь нагар с цилиндров, например, с помощью насадки-щетки на дрель.
  • После этого клапаны вынимаются пинцетом, при этом пружина должна быть зажата.
  • Алмазная стружка наносится на кромку клапана.
  • Элемент установлен на место.
  • Головка блока цилиндров собирается в порядке, обратном разборке.

Далее следует самый ответственный этап — шлифовка. Для этого на гидрораспределитель надевается резиновая трубка. Клапан следует поворачивать до тех пор, пока его край не покроется равномерным следом алмазной крошки. Остатки пасты необходимо аккуратно удалить.

Генератор ВАЗ 2112 (16 клапанов)

Данный агрегат представляет собой синхронный электрический прибор переменного тока, оснащенный электромагнитным типом возбуждения и внутренним выпрямителем на кремниевых диодах.Клиновой ремень приводит в движение ротор генератора, агрегатируя его со шкивом коленчатого вала двигателя.

Автомобильный генератор ВАЗ-2112 1,6 (16 клапанов) оснащен статором и крышками, стянутыми двумя парами винтов. Вал ротора вращается в подшипниках крышки, смазка в них рассчитана на весь срок службы агрегата.


Сзади подшипник насаживается на вал ротора методом запрессовки. Поддерживается заглушкой через пластиковую втулку.Спереди аналогичный элемент запрессован и завальцован в передней крышке; меняется только вместе с ним. Внутреннее кольцо подшипника с проставочным кольцом и шайбой зажато между шкивом и ступенькой вала с помощью гайки. Сзади генератор закрывается пластиковым кожухом на защелках.

В статоре узла расположена трехфазная обмотка; его вторые концы подключены к выпрямительному мосту, включающему три положительных и три отрицательных кремниевых диода. Клапаны устанавливаются в две алюминиевые пластины-держатели запрессовкой.На одной из пластин установлены три дополнительных диода, которые служат для питания обмотки возбуждения генератора после пуска двигателя. Пластины объединены в выпрямительный блок, закрепленный на задней крышке.

Обмотка генератора

Обмотка возбуждения расположена на роторной части сборки, а ее выводы присоединены методом пайки к паре медных контактов в виде роторных колец. Питание к этому элементу поступает через две угольные щетки. Их держатель взаимодействует с регулятором напряжения и крепится на задней крышке генератора.Регулятор напряжения неразборного типа, в случае поломки подлежит замене.

Бортовая цепь защищена от скачков напряжения при работе зажигания, а также для уменьшения помех между положительным и отрицательным выводами, конденсатором емкостью 2,2 мкФ. Элемент расположен на блоке выпрямителя.

При включении зажигания на обмотку возбуждения подается напряжение через контрольную лампу, предусмотренную конструкцией.В этой процедуре световой элемент должен быть включен. После пуска двигателя обмотка возбуждения питается от дополнительных диодов, при этом контрольная лампа гаснет. Если после активации силовой установки лампа продолжает гореть, это свидетельствует о неисправности генератора или его элементов.

Минус АВ всегда должен подключаться к «массе» автомобиля, а плюс выводится на точку генератора «В+». Неправильное подключение спровоцирует поломку клапанов генератора. Возникающие в такой ситуации перепады напряжения способны серьезно вывести из строя элементы электронной схемы.



Насос Насос

Насос ВАЗ-2112 (16 клапанов) входит в систему охлаждения автомобиля. Часто подвержен поломкам. На рассматриваемом автомобиле его можно заменить без проблем. Основное назначение насоса – обеспечение стабильной циркуляции хладагента в системе автомобиля. При неисправности этого узла могут возникнуть протечки, а также попадание воздуха в систему, что негативно сказывается на остальных узлах. Иногда гнет клапан ВАЗ-2112 (16 клапанов), что приводит к заклиниванию насоса, а это может спровоцировать серьезную поломку, требующую полного ремонта всей силовой установки.

Признаки неисправности насоса

Признаки возможной неисправности насоса:

  • Возникновение посторонних звуков, шумов подшипников или постукивания насоса.
  • Наблюдается значительное увеличение охлаждающей жидкости.
  • Появляются пятна на насосе.

Причины этих неисправностей:

  • Критический износ вала насоса или подшипника, влияющий на циркуляцию хладагента и утечку.
  • Поломка прокладки из-за деформации или износа.
  • Повреждение вала, о чем свидетельствует его проскальзывание, нестабильная циркуляция жидкости и значительный перегрев.
  • Выработка шкива, о чем свидетельствует износ ремня.


Замена насоса

После рассмотрения возможности замены клапана ВАЗ-2112 (16 клапанов) изучим аналогичную операцию с насосом. Выполняется поэтапно:

  1. Не у всех есть подъемник или яма, поэтому разберем процесс замены помпы в обычном гараже без специальной грузоподъемной техники.
  2. Переднее правое колесо демонтировано.
  3. Брызговик снимается отвинчиванием креплений. Это обеспечит доступ к шкиву коленчатого вала.
  4. Коленчатый вал должен быть защищен от проворачивания.
  5. Уменьшите натяжение ремня генератора и ГРМ, ослабив натяжной ролик.
  6. Снимите шкив.
  7. Разбор газораспределительного механизма со снятием всех элементов.
  8. Теперь есть доступ к насосу. Необходимо открутить три крепежных болта и демонтировать помпу.
  9. Новый элемент устанавливается в обратном порядке.

Термостат

Благодаря этому элементу силовой агрегат может интенсивно нагреваться или не нагреваться вовсе. Это связано с тем, что рассматриваемая деталь представляет собой своеобразный клапан, который заполнен специальным веществом. Благодаря ей он определяет степень открытия при работающем двигателе. Например, после 94 градусов двигатель вообще не греется, а до 80°С быстро набирает температуру. Такое решение позволяет поддерживать оптимальный режим вне зависимости от стиля вождения или ситуации на дороге.

Термостат ВАЗ-2112 (16 клапанов) расположен чуть ниже корпуса элемента воздушного фильтра. Его легко обнаружить, открыв капот автомобиля и заглянув в подкапотное пространство. Под воздушным фильтром вы увидите крышку, в которой находится термостат. Замена этого элемента требуется только в том случае, если он не открывает клапан, выпускающий хладагент в большой круг циркуляции, или при его заклинивании.



Замена термостата

Для начала необходимо слить всю жидкость из системы охлаждения с мотора, так как в дальнейшем придется отсоединять патрубки.Дальнейшая процедура состоит из следующих шагов:

  1. Корпус воздушного фильтра снимается, чтобы он не мешал дальнейшей работе.
  2. С помощью отвертки или гаечного ключа ослабьте хомуты всех шлангов, подсоединенных к термостату. Тогда вам нужно удалить их полностью.
  3. С помощью шестигранника откручиваем три болта крепления крышки, после чего она снимается.
  4. Из этой крышки вынимается непригодный элемент, а вместо него устанавливается новый термостат.
  5. Уплотнительное кольцо также следует заменить.
  6. Сборка узла производится в обратном порядке.

Свечи

Если автомобиль заедает при запуске, глохнет в дороге, плохо разгоняется или теряет тягу, пора задуматься о замене свечей зажигания.

Добавить комментарий

Ваш адрес email не будет опубликован.

2019 © Все права защищены. Карта сайта
