Ваз 2109 схема прикуривателя: Схема подключения прикуривателя на ваз 2109

как снять, замена и схема подключения, сбой в работе магнитолы и АП

Прикуриватель, есть в каждом автомобиле, но используется не всегда по прямому предназначению. Со временем это устройство может функционировать нестабильно или вовсе выходит из строя, в результате чего у автовладельца появляется необходимость его замены. По каким причинам не работает прикуриватель ВАЗ 2109, и как его заменить своими руками? Ответы вы найдете ниже.

Содержание

[ Раскрыть]

[ Скрыть]

Устройство и назначение прикуривателя

Прикуриватель в автомобилях ВАЗ 2108, 2109 и 21099 используется:

  • по основному назначению, то есть для подкуривания сигарет;
  • для питания устройств, таких как видеорегистратор, навигатор, антирадар и т.д.;
  • для зарядки мобильных гаджетов, плееров и планшетов.

Что касается устройства, то прикуриватель состоит из:

  • корпуса, в который заключены все составляющие элементы;
  • изолятора;
  • клеммы для подключения к цепи питания;
  • контактов держателя;
  • нагревательного элемента — основного компонента устройства;
  • металлических лапок, фиксирующих элемент;
  • пружинки, которая выбивает сам прикуриватель из посадочного места в случае полного нагрева.

Возможные неисправности: признаки и причины

Само устройство может не функционировать по причинам:

  1. Вышел из строя предохранительный элемент. Сам предохранитель маркируется как F4, он — в блоке в моторном отсеке под лобовым стеклом. Этот предохранитель отвечает за работу не только прикуривателя, но и обогрева заднего стекла, а в некоторых авто он также защищает электроцепь магнитолы. Предохранитель рассчитан на 20 ампер, благодаря чему к гнезду можно подключить дополнительные потребители энергии.
  2. Повреждение или обрыв проводки, причина кроется в отсоединении кабеля. Электрическая цепь состоит из нескольких компонентов, повреждение могло коснуться любого из них. Надо прозвонить проводку для определения и если есть необходимость, то заменить провод.
  3. Неисправности в цепь контактов непосредственно в гнезде устройства. При интенсивной эксплуатации возможна проблема расплавления шайбы, через которую поступает напряжение на выход устройства. Такая неисправность не подлежит ремонту, поскольку на практике восстановление работоспособности прикуривателя возможно, но ненадолго. Поэтому при повреждении выводов устройство все равно лучше заменить.

Если прикуриватель выходит из строя, признаком может служить не только его неработоспособность, но и нерабочая автомагнитола (видео обнародовано каналом Автогараж).

Инструкция по ремонту и замене механизма

Как снять и произвести замену вышедшего из строя прикуривателя на новый?

В соответствии со схемой подключения процедура демонтажа и установки выглядит так:

  1. Для начала следует выкрутить по два самореза, расположенных справа и слева от панели с магнитолой в центральной консоли. Извлеките саму панель, одновременно отсоединив кнопки управления.
  2. Затем найдите разъем с питанием для прикуривателя, с помощью контрольки найдите на нем плюс и извлеките сам штекер. Помните о том, что далеко не всегда цвет проводов, подключенных к устройству, соответствует действительности. Если провода действительно перепутаны, то необходимо извлечь их из разъема, для этого надавите отверткой или шилом на специальную защелку. После этого извлеките их и поменяйте местами, чтобы впоследствии не столкнуться с такой проблемой. Отогните защелку и установите их так, чтобы провода были надежно зафиксированы в посадочном месте.
  3. После этого провод питания необходимо разрезать, если вы хотите подключить к нему напрямую предохранитель. Делать это не обязательно, но желательно. Еще лучше будет сделать новый проводок для разъема, поскольку уже имеющийся штатный кабель очень короткий.
    Установите в электроцепь предохранитель и смотайте все изолентой, чтобы устройство не выпало.
  4. Затем подключите разъемы и, используя контрольку проверьте, правильно ли вы все сделали. Вам нужно удостовериться в том, правильно ли подключено питание и остальные соединения.
  5. Если старый прикуриватель не был оборудован лампочкой, то ее можно дополнительно установить. Для этого можно использовать провод для активации габаритного освещения. Извлеките провод из подключенного разъема, после чего подсоедините к нему цепь питания лампочки прикуривателя. Место соединения необходимо заизолировать, затем разъем устанавливается на место.
  6. Когда эти действия будут выполнены, на демонтированной ранее панели центральной консоли нужно установить обратно прикуриватель. Его необходимо вставлять с наружной стороны панели, где имеется небольшая полость — в нее устанавливается пластиковая часть, после чего лампу следует установить и зафиксировать в пазах. Обратите внимание на то, что сама лампа должна фиксировать непосредственно в пластмассе, а не в полости устройства, иначе это чревато замыканием.
  7. Когда лампа будет установлена, производится подключение устройства к разъему, причем учтите, что также нужно подсоединить и массу. Затем подключается сама лампа. После сборки необходимо проверить работоспособность устройства. Если все нормально, то установите обратно панель и зафиксируйте ее на консоли саморезами. Подключите все кнопки и разъемы к ним.

Фотогалерея «Самостоятельная замена прикуривателя»

Заключение

Как видите, процедура замены прикуривателя — не особо сложная задача. Перед заменой главное — точно определить контакты и подключить заземление. Замена производится на прибор, соответствующей модели авто.

 Загрузка …

Видео «Как сделать стационарный двойной прикуриватель»

Наглядная инструкция на тему установки двойного гнезда в стационарном прикуривателе — в ролике ниже (видео снял и опубликовал Андрей Костров).

Была ли эта статья полезна?

Спасибо за Ваше мнение!

Статья была полезнаПожалуйста, поделитесь информацией с друзьями

Да (66.67%)

Нет (33.33%)

Не работает прикуриватель ВАЗ 2109

Если не работает прикуриватель ВАЗ 2109 — основная неприятность редко состоит в том, что в автомобиле нечем зажечь папиросу. Сейчас мало кто об этом помнит, но идея появления прикуривателя в кабине состояла в том, чтобы дать возможность водителю зажечь папиросу одной рукой, держась второй за баранку. На ходу зажигать спички двумя руками считалось просто опасным. Теперь курящих автолюбителей сильно поубавилось, а у тех, что остались, как правило, есть зажигалки. Прикуриватель стал не нужен.


Вернуться к оглавлению

Зачем используется прикуриватель в автомобиле?

В наше время его гнездо всё чаще используется не по прямому назначению. Почти сорок лет назад, когда конструкторы АвтоВАЗа задумывали первые автомобили семейства Самара, к которым относится ВАЗ 2109, они и представить себе не могли, как еще будет применяться этот агрегат.

Видеорегистраторов тогда ещё не придумали, и вопрос о том, куда включить регистратор, не стоял в принципе. Точно также не было задачи подключить к бортовой сети аппаратуру спутниковой навигации — не было такой аппаратуры вообще. И даже заряжать сотовые телефоны не было нужды за отсутствием таковых в природе. Теперь это всё есть и питается от прикуривателя.

Такая нештатная эксплуатация приводит к увеличению нагрузки на его гнездо. Это может привести к его выходу из строя. Особенно опасен в этом смысле переносной электрический компрессор, который широко вошёл в современный обиход автолюбителей. В дальних и даже ближних поездках водители часто имеют с собой такой компрессор, который позволяет довольно долго ехать на пробитой бескамерной шине, периодически подкачивая её и оставляя вопрос о ремонте колеса до шиномонтажа. При таких подкачках следует соблюдать осторожность.

Помните, что прикуриватель рассчитан только на то, чтобы зажечь папиросу, но не на то, чтобы раз за разом накачивать полностью спущенное колесо. По крайней мере, для такой подкачки следует подсоединиться крокодилами к клеммам аккумуляторной батареи, а не к гнезду прикуривателя.


Вернуться к оглавлению

Замена плавкого предохранителя

Самая распространённая причина, по которой не работает прикуриватель ВАЗ 2109 — перегорание соответствующего предохранителя. Именно его следует первым делом проверить при отказе устройства. Блок предохранителей у «девятки» находится под капотом в моторном отсеке. Открыв капот, вы сразу увидите этот блок слева по ходу автомобиля возле ветрового стекла.

На крышке блока выштампована схема расположения предохранителей в блоке. Обычно предохранитель прикуривателя ВАЗ 2109 обозначается на схеме как F4. Он имеет предельное значение тока 20А. Предохранитель удобно вынимается из гнезда хранящимся в специальном гнезде блока монтажным пинцетом, но если пинцет утерян за годы эксплуатации вашей «девятки», можете просто поддеть предохранитель отвёрткой. Всегда имейте с собой в поездке набор запасных предохранителей разных номиналов, избегайте использования кустарных «жучков» — это опасно.

Выясните, имела ли место перегрузка цепи питания, нарушение штатного контакта при включении того или иного потребителя. Пощупайте провода, ведущие к устройству, согласно тому, как выстроена схема подключения прикуривателя: нет ли перегрева или, тем более, подплавления токоведущих проводов.

Заменив предохранитель, обязательно проанализируйте причину его перегорания.


Вернуться к оглавлению

Неисправности прикуривателя и его гнезда

Если ревизия плавкого предохранителя показала его надлежащее состояние, а устройство, тем не менее, не работает, надо прозвонить цепь, подающую напряжение.

Возьмите портативный вольтметр и измерьте напряжение между чёрным и красным проводами, подходящими к его гнезду. Напряжение должно составлять примерно 12 В.

Если напряжения нет — проведите ревизию контактов, пошевелите контактные группы, зачистите провода от закислений. Убедитесь, что контакты не отошли от вибраций в процессе эксплуатации. Если же напряжение исправно подаётся на гнездо, но сам прикуриватель не работает, то у вас есть выбор одного из трёх вариантов.

ВариантыВозможные действия
Примирение с неработающим устройством.Использование его гнезда для подключения токопотребляющих агентов.
Замена прикуривателя ВАЗ 2109 на новый.Это самый оптимальный выход из ситуации.
Попытка отремонтировать устройство.Третий вариант является наименее рациональным. Схема прикуривателя такова, что чаще всего выходит из строя термоупругий элемент. Он, как правило, отдельно вообще не продаётся.

Проще купить готовый прикуриватель, чем ремонтировать поломанный.


Вернуться к оглавлению

Эксплуатация прикуривателя

Главная опасность при эксплуатации устройства связана с его перегрузкой и с тем, как подключить прикуриватель. Множество потребителей, воткнутых в его гнездо, в том числе через разветвитель, могут при запаздывании срабатывания плавкого предохранителя привести к оплавлению проводов и даже к пожару в моторном отсеке или под торпедой автомобиля ВАЗ 2109.

Для того чтобы избежать таких неприятностей, не перегружайте гнездо многочисленными потребителями большой мощности. Помните, оно рассчитано всего лишь на несколько секунд нагрева поджигающего элемента и немедленное автоматическое отключение. Учитывайте это обстоятельство при эксплуатации автомобиля.

Не забывайте также о том, что предохранитель этого устройства обслуживает ещё несколько цепей:

  • цепь патрона подключения переносной лампы;
  • цепь реле включения обогрева заднего стекла;
  • цепь самого нагревательного элемента заднего стекла.

Если хотите включить компрессор в гнездо прикуривателя, отключите обогрев заднего стекла.

Ваз 2109 как снять прикуриватель на


как снять, замена и схема подключения, сбой в работе магнитолы и АП

Прикуриватель, есть в каждом автомобиле, но используется не всегда по прямому предназначению. Со временем это устройство может функционировать нестабильно или вовсе выходит из строя, в результате чего у автовладельца появляется необходимость его замены. По каким причинам не работает прикуриватель ВАЗ 2109, и как его заменить своими руками? Ответы вы найдете ниже.

Содержание

[ Раскрыть]

[ Скрыть]

Устройство и назначение прикуривателя

Прикуриватель в автомобилях ВАЗ 2108, 2109 и 21099 используется:

  • по основному назначению, то есть для подкуривания сигарет;
  • для питания устройств, таких как видеорегистратор, навигатор, антирадар и т.д.;
  • для зарядки мобильных гаджетов, плееров и планшетов.

Что касается устройства, то прикуриватель состоит из:

  • корпуса, в который заключены все составляющие элементы;
  • изолятора;
  • клеммы для подключения к цепи питания;
  • контактов держателя;
  • нагревательного элемента — основного компонента устройства;
  • металлических лапок, фиксирующих элемент;
  • пружинки, которая выбивает сам прикуриватель из посадочного места в случае полного нагрева.

Возможные неисправности: признаки и причины

Само устройство может не функционировать по причинам:

  1. Вышел из строя предохранительный элемент. Сам предохранитель маркируется как F4, он — в блоке в моторном отсеке под лобовым стеклом. Этот предохранитель отвечает за работу не только прикуривателя, но и обогрева заднего стекла, а в некоторых авто он также защищает электроцепь магнитолы. Предохранитель рассчитан на 20 ампер, благодаря чему к гнезду можно подключить дополнительные потребители энергии.
  2. Повреждение или обрыв проводки, причина кроется в отсоединении кабеля. Электрическая цепь состоит из нескольких компонентов, повреждение могло коснуться любого из них. Надо прозвонить проводку для определения и если есть необходимость, то заменить провод.
  3. Неисправности в цепь контактов непосредственно в гнезде устройства. При интенсивной эксплуатации возможна проблема расплавления шайбы, через которую поступает напряжение на выход устройства. Такая неисправность не подлежит ремонту, поскольку на практике восстановление работоспособности прикуривателя возможно, но ненадолго. Поэтому при повреждении выводов устройство все равно лучше заменить.

Если прикуриватель выходит из строя, признаком может служить не только его неработоспособность, но и нерабочая автомагнитола (видео обнародовано каналом Автогараж).

Инструкция по ремонту и замене механизма

Как снять и произвести замену вышедшего из строя прикуривателя на новый?

В соответствии со схемой подключения процедура демонтажа и установки выглядит так:

  1. Для начала следует выкрутить по два самореза, расположенных справа и слева от панели с магнитолой в центральной консоли. Извлеките саму панель, одновременно отсоединив кнопки управления.
  2. Затем найдите разъем с питанием для прикуривателя, с помощью контрольки найдите на нем плюс и извлеките сам штекер. Помните о том, что далеко не всегда цвет проводов, подключенных к устройству, соответствует действительности. Если провода действительно перепутаны, то необходимо извлечь их из разъема, для этого надавите отверткой или шилом на специальную защелку. После этого извлеките их и поменяйте местами, чтобы впоследствии не столкнуться с такой проблемой. Отогните защелку и установите их так, чтобы провода были надежно зафиксированы в посадочном месте.
  3. После этого провод питания необходимо разрезать, если вы хотите подключить к нему напрямую предохранитель. Делать это не обязательно, но желательно. Еще лучше будет сделать новый проводок для разъема, поскольку уже имеющийся штатный кабель очень короткий. Установите в электроцепь предохранитель и смотайте все изолентой, чтобы устройство не выпало.
  4. Затем подключите разъемы и, используя контрольку проверьте, правильно ли вы все сделали. Вам нужно удостовериться в том, правильно ли подключено питание и остальные соединения.
  5. Если старый прикуриватель не был оборудован лампочкой, то ее можно дополнительно установить. Для этого можно использовать провод для активации габаритного освещения. Извлеките провод из подключенного разъема, после чего подсоедините к нему цепь питания лампочки прикуривателя. Место соединения необходимо заизолировать, затем разъем устанавливается на место.
  6. Когда эти действия будут выполнены, на демонтированной ранее панели центральной консоли нужно установить обратно прикуриватель. Его необходимо вставлять с наружной стороны панели, где имеется небольшая полость — в нее устанавливается пластиковая часть, после чего лампу следует установить и зафиксировать в пазах. Обратите внимание на то, что сама лампа должна фиксировать непосредственно в пластмассе, а не в полости устройства, иначе это чревато замыканием.
  7. Когда лампа будет установлена, производится подключение устройства к разъему, причем учтите, что также нужно подсоединить и массу. Затем подключается сама лампа. После сборки необходимо проверить работоспособность устройства. Если все нормально, то установите обратно панель и зафиксируйте ее на консоли саморезами. Подключите все кнопки и разъемы к ним.
Фотогалерея «Самостоятельная замена прикуривателя»

Заключение

Как видите, процедура замены прикуривателя — не особо сложная задача. Перед заменой главное — точно определить контакты и подключить заземление. Замена производится на прибор, соответствующей модели авто.

 Загрузка …

Видео «Как сделать стационарный двойной прикуриватель»

Наглядная инструкция на тему установки двойного гнезда в стационарном прикуривателе — в ролике ниже (видео снял и опубликовал Андрей Костров).

avtozam.com

замена прикуривателя 2109 на 2123 — DRIVE2

пришло время заменить прикуриватель от 2109 на евро прикуриватель потому что хотелось заряжать телефон usb а переходники не доставали до центрального провода и вот решено заменить на евро



был куплен прикуриватель от Chevrolet Niva


на нем был заменен лампа накаливания на led зеленого цвета с доработкой



поскольку led дленее пришлось сверлить пластмассу сверлом D 5mm отверстие но не до конца

тест, все вроде работает

потом обжым проводов

провода берем от старого прикуриватель с 2109




провода встали с трудом но встали на места свои

поскольку отверстие было меньше по диаметру пришлось пилить чуть-чуть
и вуаля
PS- при подключении были перепутаны провода и я сжог переходник 🙁

цена вопроса прикуриватель 2123- 350 руб+ сгоревший USB — 150 Руб

www.drive2.com

Прикуриватель от 2110 в 2108 2109 21099 низкая панель — Лада 21099, 1.3 л., 1992 года на DRIVE2

Доброго времени суток всем. Нижеописанное не претендует на звание правильного способа решения проблемы, а лишь является одним из них.
У вас не работают зарядные устройства в прикуривателе 2108 2109 21099? Скорее всего у вас прикуриватель старого образца. Проблема его в том, что он слишком длинный.

Для того чтобы это исправить есть такой вот способ:
Едем в автомагазин и покупаем прикуриватель от ваз 2110 В место разъёма для него я воспользовался «мамами» и «папами» с термоусадкой.
Приступаем к работе. Согнувшись пополам откручиваем центральную консоль четыре самореза. Далее потянув на себя вытаскиваем «крутилку» и ручки регулятора заслонок три штуки. Потихонечку тянем консоль на себя. Вытащив её на пару сантиметров запоминаем положения подключенных сверху кнопок. Проще всего сфотографировать всё сверху. Теперь нужно отключить прикуриватель в низу. Отсоединяем разъём подсветки с желтым проводочком и запомнив где плюс и где минус второй разъём на сам прикуриватель. Берем в руку старый прикуриватель и снимаем с него подцветку, сжав её пальцами. Теперь усики подсветки немного разгибаем. Для чего это нужно будет понятно чуть позже. Хватаем в руки десяточный прикуриватель и разбираем его. Отгибаем пластиковую накладочку на подцветке и тянем ее в верх или низ Надавив изнутри прикуривателя на две «пимпочки» 1 и схватившись пальцАми за зеленый обод между ними, вытаскиваем прикуриватель из обода . Посля вытаскиваем лампочку с патроном из зеленого обода, которая фиксируется точкой 2. Сделать это можно поддев плоской отверткой в пазике 3. Разобрав всю конструкцию отделяем лишнее. Мне мешало посадочное место под лампочку с патроном на зеленом ободе и кусачками я его «откусатил». Затем теми же кусачками расковырял место под разъем оставив там только 2 клемы. Центральная есть плюс, крайняя постоянный минус, а та, что ближе к месту крепления лампочки есть плюс на неё (лампочку). В процессе ковыряния разъёма плюс лампочки отвалился сам. Так у нас остался новый прикуриватель с 2 клемами, погрызанный обод под него и лампочка от старого прикуривателя. Остальное в сторону. Подогнув ранее патрон старой лампочки прикрепляем его к новому прикуривателю. В сборе вся конструкция выглядит так: . Подключаем провода прикуривателя с помощью клем и куска провода туда, куда мы запоминали ранее. Клемы хорошо изолируем. Как вариант найти подходящие разъемы. Подключаем подцветку в соответствующий разъем и проверяем работоспособность. Далее рассверливаем или расковыриваем немножко посадочное место в консоли под новый обод прикуривателя, на деле нужно рассверлить пару мм, и вставляем туда нашу конструкцию. Конструкция должна входить туго, чтобы ничего не болталось и не крутилось. Одеваем консоль, подключив все тумблеры как было, и прикручиваем ее на саморезы. Одеваем «крутилки» и «воротилки» и лицезреем результат

www.drive2.ru

Дорабатываем высокую панель дальше. — Лада 2109, 1.5 л., 2003 года на DRIVE2

Речь пойдёт о:

1.Замена прикуривателя 2109 с высокой панелью на евро.
2.Замена подсветки блока управления отопителем ver.2.0

Что нам нужно? Прикуриватель и розетка само собой, 3 «мамки»-зажимы, разъём для прикуривателя в проводку (колодка), инструмент нормальное понимание того, что из-за ошибки (КЗ, плохой контакт) машина сгорит быстро.
У меня панель была снята. Но кажется можно и не снимая подлезть со стороны места под БК.
Ничего сложного. Отрезаем старый прикуриватель, вешаем зажимы на провода, вставляем их в колодку так:

Здесь смотрим только порядок проводов. Именно такого цвета они в родной проводке 2109.

В нашем случае, уже потом вставляем колодку в прикуриватель и можем затестить.
Далее разбираем прикуриватель. Зелёная часть из оргстекла(вроде) отделяется от самой розетки. Кстати, я выкинул ту пластмаску, которая ограничивает подсветку пепельницы. Теперь чуть разрезаем штатное место прикуривателя (ибо оно меньше чем должно быть) равномерно по диаметру. Вставляем сначала ту часть, которая подвечивается (оргстекло), затем саму железную розетку в неё.

Всё на термоусадку, а в машине на штатные +- подсветки БУО.

Всем ровных дорог и хороших девяток!

www.drive2.ru

Как снять прикуриватель ваз 2109 высокая панель


Прикуриватель автомобилей ВАЗ 2108, 2109, 21099 постоянно находится под напряжением.

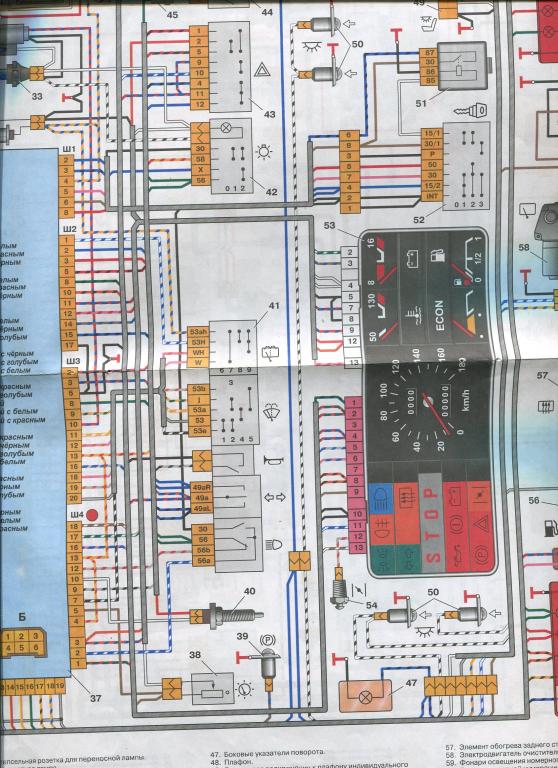

Прикуриватель автомобилей ВАЗ 2108, 2109, 21099, схема подключения

Примечания и дополнеия

— Лампа освещения прикуривателя входит в систему освещения салона автомобиля ВАЗ 2108, 2109, 21099. Она запитывается через выключатель освещения приборов, лампу освещения щитка приборов, лампу подсветки рычагов отопителя. Подробнее: «Схема подключения освещения салона (внутреннего освещения) автомобилей ВАЗ 2108, 2109, 21099».

Еще статьи по схемам электрооборудования автомобилей ВАЗ 2108, 2109, 21099

Прикуриватель, есть в каждом автомобиле, но используется не всегда по прямому предназначению. Со временем это устройство может функционировать нестабильно или вовсе выходит из строя, в результате чего у автовладельца появляется необходимость его замены. По каким причинам не работает прикуриватель ВАЗ 2109, и как его заменить своими руками? Ответы вы найдете ниже.

Устройство и назначение прикуривателя

Прикуриватель в автомобилях ВАЗ 2108, 2109 и 21099 используется:

  • по основному назначению, то есть для подкуривания сигарет;
  • для питания устройств, таких как видеорегистратор, навигатор, антирадар и т.д.;
  • для зарядки мобильных гаджетов, плееров и планшетов.

Что касается устройства, то прикуриватель состоит из:

  • корпуса, в который заключены все составляющие элементы;
  • изолятора;
  • клеммы для подключения к цепи питания;
  • контактов держателя;
  • нагревательного элемента — основного компонента устройства;
  • металлических лапок, фиксирующих элемент;
  • пружинки, которая выбивает сам прикуриватель из посадочного места в случае полного нагрева.

Возможные неисправности: признаки и причины

Само устройство может не функционировать по причинам:

  1. Вышел из строя предохранительный элемент. Сам предохранитель маркируется как F4, он — в блоке в моторном отсеке под лобовым стеклом. Этот предохранитель отвечает за работу не только прикуривателя, но и обогрева заднего стекла, а в некоторых авто он также защищает электроцепь магнитолы. Предохранитель рассчитан на 20 ампер, благодаря чему к гнезду можно подключить дополнительные потребители энергии.
  2. Повреждение или обрыв проводки, причина кроется в отсоединении кабеля. Электрическая цепь состоит из нескольких компонентов, повреждение могло коснуться любого из них. Надо прозвонить проводку для определения и если есть необходимость, то заменить провод.
  3. Неисправности в цепь контактов непосредственно в гнезде устройства. При интенсивной эксплуатации возможна проблема расплавления шайбы, через которую поступает напряжение на выход устройства. Такая неисправность не подлежит ремонту, поскольку на практике восстановление работоспособности прикуривателя возможно, но ненадолго. Поэтому при повреждении выводов устройство все равно лучше заменить.

Если прикуриватель выходит из строя, признаком может служить не только его неработоспособность, но и нерабочая автомагнитола (видео обнародовано каналом Автогараж).

Инструкция по ремонту и замене механизма

Как снять и произвести замену вышедшего из строя прикуривателя на новый?

В соответствии со схемой подключения процедура демонтажа и установки выглядит так:

  1. Для начала следует выкрутить по два самореза, расположенных справа и слева от панели с магнитолой в центральной консоли. Извлеките саму панель, одновременно отсоединив кнопки управления.
  2. Затем найдите разъем с питанием для прикуривателя, с помощью контрольки найдите на нем плюс и извлеките сам штекер. Помните о том, что далеко не всегда цвет проводов, подключенных к устройству, соответствует действительности. Если провода действительно перепутаны, то необходимо извлечь их из разъема, для этого надавите отверткой или шилом на специальную защелку. После этого извлеките их и поменяйте местами, чтобы впоследствии не столкнуться с такой проблемой. Отогните защелку и установите их так, чтобы провода были надежно зафиксированы в посадочном месте.
  3. После этого провод питания необходимо разрезать, если вы хотите подключить к нему напрямую предохранитель. Делать это не обязательно, но желательно. Еще лучше будет сделать новый проводок для разъема, поскольку уже имеющийся штатный кабель очень короткий. Установите в электроцепь предохранитель и смотайте все изолентой, чтобы устройство не выпало.
  4. Затем подключите разъемы и, используя контрольку проверьте, правильно ли вы все сделали. Вам нужно удостовериться в том, правильно ли подключено питание и остальные соединения.
  5. Если старый прикуриватель не был оборудован лампочкой, то ее можно дополнительно установить. Для этого можно использовать провод для активации габаритного освещения. Извлеките провод из подключенного разъема, после чего подсоедините к нему цепь питания лампочки прикуривателя. Место соединения необходимо заизолировать, затем разъем устанавливается на место.
  6. Когда эти действия будут выполнены, на демонтированной ранее панели центральной консоли нужно установить обратно прикуриватель. Его необходимо вставлять с наружной стороны панели, где имеется небольшая полость — в нее устанавливается пластиковая часть, после чего лампу следует установить и зафиксировать в пазах. Обратите внимание на то, что сама лампа должна фиксировать непосредственно в пластмассе, а не в полости устройства, иначе это чревато замыканием.
  7. Когда лампа будет установлена, производится подключение устройства к разъему, причем учтите, что также нужно подсоединить и массу. Затем подключается сама лампа. После сборки необходимо проверить работоспособность устройства. Если все нормально, то установите обратно панель и зафиксируйте ее на консоли саморезами. Подключите все кнопки и разъемы к ним.
Фотогалерея «Самостоятельная замена прикуривателя»

Заключение

Как видите, процедура замены прикуривателя — не особо сложная задача. Перед заменой главное — точно определить контакты и подключить заземление. Замена производится на прибор, соответствующей модели авто.

Видео «Как сделать стационарный двойной прикуриватель»

Наглядная инструкция на тему установки двойного гнезда в стационарном прикуривателе — в ролике ниже (видео снял и опубликовал Андрей Костров).

Прикуривателем в автомобиле Ваз 2109 пользуются не только с целью закурить сигарету. Через гнездо прикуривателя можно подзаряжать мобильный телефон прямо в дороге, подключать видео регистратор, портативный DVD, mp3 плеер и прочие электронные устройства через специальный адаптер.

Адаптер в прикуриватель

А если прикуриватель перестал работать? То вся электронная мультимедийная жизнь автомобиля сразу замирает. Не снимает видео регистратор, не играет mp3 плеер, необходимо срочно разбираться в чем причина.
Причина №1: сгорел предохранитель в монтажном блоке. В зависимости от модели и года выпуска это может быть либо F4,либо F10. Смотрим на крышку монтажного блока и сразу узнаем какой у Вас предохранитель отвечает за прикуриватель.

Крышка монтажного блока

Если он сгорел,меняем и следим, чтобы сгорание предохранителя со временем не повторилось. Предохранитель снова сгорает, если где-то в проводке что-то подкорачивает. Очень часто бывает, что в разболтанное гнездо прикуривателя суют что есть силы, например подзарядное на мобильник и кратковременно закорачивают контакты прикуривателя. Естественно предохранитель сгорает. Помните, что на предохранитель подключен не только прикуриватель, но и другие узлы автомобиля, поэтому сгорание предохранителя может быть вызвано неисправностью в другом электрическом узле Ваз 2109.
Причина №2: плохой контакт(отсутствие контакта) в электрической цепи прикуривателя. Вынимаем прикуриватель, смотрим,проверяем хорошо ли сидят провода на клеммах прикуривателя.

Проверяем провода прикуривателя

Берем мультиметр, включаем зажигание и меряем напряжение между красным и черным проводом. Если 12 Вольт есть, значит проблема в самом гнезде прикуривателя.

Включаем зажигание и меряем напряжение

Если напряжения нету, значит электрическая цепь не собрана где-то раньше.
Помните, что прикуриватель рассчитан на определенную нагрузку, и в случае подключения к нему устройств, потребляющих ток больше 10 А, провода предохранителя оплавятся. При оплавлении они могут закоротить друг об друга и выбить предохранитель. А если слипнуться, то тогда необходима будет замена проводов на прикуриватель. Просто Ваз 2109, модель автомобиля достаточно старая и 30 лет назад конструкторы просто представить не могли что в гнездо прикуривателя будут включаться потребители тока большой мощности, например портативные компрессоры для накачки колес.

l2rv.ru

«прикуриватель от зажигания ВАЗ» — Лада 21099, 1.5 л., 1998 года на DRIVE2

Всем привет!

Речь, как вы поняли пойдет об электрике)

После того, как я приобрел себе видео регистратор, мне приходилось каждый раз включать и выключать питание из-за того, что проектировщики ВАЗ 2108-99 ещё не думали об установке рыле для отключения питания прикуривателя, ибо это было не нужно в те годы.
И так, решил я первым делом посмотреть, что же делают наши «Кулибины» на просторах интернета и наткнулся, как и все, на череду всякой ереси и бреда. Однако, среди этого мусора, как не удивительно, мне попалась статья с Drive2 от Jamal57rus, в которой он схематически все описывает. Сейчас я постараюсь подробно описать то, как и куда подключал всё я. Начнем.

Нам понадобится (точнее понадобилось мне):
— изолента
— нож (в моем случае были кусачки)
— 6 клемм «мама»
— паяльник с припоем и кислотой
— 4-х контактное реле с колодкой
— придохранитель на 10А с колодкой
— 1-1,5м провода
— двусторонний скотч

1 этап.
Т.к. я устанавливал ещё доп прикуриватель, то дома припаял доп провода на мамы прикуривателя, которые находятся внутри колодки из-за этого не потребовалось дополнительной изоляции.

Полный размер

отчетливо видно, что именно и куда впаял

2 этап (ничего не подключаем, пока не прочитаем до конца статьи)
ОБЯЗАТЕЛЬНО!
— Снимаем клеммы с аккумулятора
— Далее. Ищем +12в, на котором идет напряжение после поворота ключа в положение 3 (на 2108-99 4 положения зажигания). У меня он был голубого цвета. Если коса не менялась и она заводская, то должен быть точно такой же провод. Врезаем туда провод, изолируем и протягиваем его через торпедо к прикуривателю. По длине мне хватило 40-45 см, чтоб не болтался.
— Цепляем на него маму и обжимаем, отрезаем провод длинной около 5см и обжимаем с 2 сторон мамами. Это потребуется для подключения предохрана и подключения к реле.
— «+» провод от прикуривателя, который идет после колодки на блок (красный с синей полоской там их 2), разрезаем приблизительно на 5 см от колодки и на первом конец обжимаем оба провода мамой, а на другой стороне (внутри торпедо, который) придется наращивать провод, иначе не хватит и тоже обжимаем мамой.
— Массу прикуривателя не трогаем.
-Под торпедо есть ещё 1 масса, которая идет через перемычку на оборотной стороне торпедо (2 тонких одиночных провода рядом с аварийкой), туда врезаемся массой и изолируем, а на второй конец одеваем маму.
-Собираем.

Подключение:
Подключаем реле именно так, как указано на фотке.

Полный размер

Если подключите не правильно и без предохрана получится вот так:

Полный размер

В результате должно получиться вот так:

Полный размер

все указано без защитных колодок, чтоб было придельно наглядно

Кстати, есть одно маленькое НО. Если не вставить перемычку на массе на момент теста, в которую мы врезались, то ничего работать не будет )

Итог: При повороте ключа на положение 3 — прикуриватель включается, при повороте на положение 2 — прикуриватель отключается.

Затрачено время ~ 1 час.

Учитесь на чужих ошибка и будьте осторожнее.
Подписывайтесь – чем дальше, тем интереснее.

www.drive2.ru

Прикуриватель 2108, 2109, 21099, схема подключения


Прикуриватель автомобилей ВАЗ 2108, 2109, 21099 постоянно находится под напряжением.


Электрический ток поступает на него с вывода «30» генератора и предохранитель №12(8А) на автомобилях с монтажным блоком 17.3722 до 1998 года выпуска или предохранитель F7(16A) на автомобилях после 1998 года выпуска и монтажным блоком 2114.

Прикуриватель автомобилей ВАЗ 2108, 2109, 21099, схема подключения

Примечания и дополнеия

— Лампа освещения прикуривателя входит в систему освещения салона автомобиля ВАЗ 2108, 2109, 21099. Она запитывается через выключатель освещения приборов, лампу освещения щитка приборов, лампу подсветки рычагов отопителя. Подробнее: «Схема подключения освещения салона (внутреннего освещения) автомобилей ВАЗ 2108, 2109, 21099».

Еще статьи по схемам электрооборудования автомобилей ВАЗ 2108, 2109, 21099

— Схема включения заднего «дворника» (очистителя и омывателя заднего стекла)

— Схема включения противотуманных фар автомобилей ВАЗ 2108, 2109, 21099

— Схема включения печки автомобилей ВАЗ 2108, 2109, 21099

twokarburators.ru

Дорабатываем высокую панель дальше. — Lada 2109, 1.5 liter, 2003 year on DRIVE2

Речь пойдёт о:

1.Замена прикуривателя 2109 с высокой панелью на евро.
2.Замена подсветки блока управления отопителем ver.2.0

Что нам нужно? Прикуриватель и розетка само собой, 3 «мамки»-зажимы, разъём для прикуривателя в проводку (колодка), инструмент нормальное понимание того, что из-за ошибки (КЗ, плохой контакт) машина сгорит быстро.
У меня панель была снята. Но кажется можно и не снимая подлезть со стороны места под БК.
Ничего сложного.

Всё на термоусадку, а в машине на штатные +- подсветки БУО.

Всем ровных дорог и хороших девяток!

www.drive2.com

Установка прикуривателя от ВАЗ-2109 — Opel Corsa, 1.4 л., 2007 года на DRIVE2

У каждого прочитавшего возникнет один простой вопрос: нахрена? Отвечу, данное действие было продиктовано абсолютной невозможностью использовать штатный прикуриватель в качестве розетки в моём случае для радар-детектора, приобретённого накануне, штекер постоянно выскальзывал и вообще толком не фиксировался, пропадал контакт при малейшем прикосновении к штекеру, при малейшей кочке, та же ситуация и с зарядкой для телефона и разветвителя гнезда, и виной всему то самое гнездо с ничтожно малой глубиной. Ну и окончательно доконал тот факт, что при снятии штатного прикуривателя обнаружил то, что он многократно снимался и предыдущими хозяевами был заботливо посажен на клей, и было лопнуто в нескольких местах пластиковое колечко вокруг гнезда прикуривателя, с помощью которого осуществляется подсветка. Становится без всяких переделок, за исключением того, что с самого прикуривателя с проводов снял пластиковые штекеры, поскольку разъём в машине хитрый, плюс к минусу стоят буквой «Г» друг к другу, и ещё на проводе, который идёт на подсветку сточил напильником металлический соединитель по бокам (в машине на подсветку идёт отверстие более узкое). Далее выпирающие лишние металлические части на трёх проводах обмотал изолентой, чтобы не было соприкосновения и замыкания. Всё работает, в том числе и сам прикуриватель, любое устройство сидит как влитое, особо приятно, что сама спиралька для подкуривания нулячая, без пепла прикипевшего, на штатной был (до меня в машине курили). Ах да, от прикуривателя от калины или шевроле нивы толку не будет, он такой же убогий такой же малой глубины, типа евро мать его, только с девятки или с классики, но с классики прикуриватель тоньше, будет болтаться в панели, девяточный сидит очень плотно.

Цена вопроса: 300 ₽ Пробег: 107 300 км

www. drive2.ru

Не работает прикуриватель на ВАЗ 2109: частые причины, ремонт своими руками

Содержание:

  1. Правила эксплуатации
  2. Причины
  3. Ремонт

Если раньше прикуриватель служил преимущественно в качестве устройства для прикуривания сигарет, то сегодня — это одна из наиболее редко используемых функций.

В настоящий момент гнездо прикурки в основном используют для подключения дополнительного электрооборудования — зарядные устройства, навигаторы, музыкальные проигрыватели, компрессорные насосы и пр.

Внешний вид устройства

Правила эксплуатации

Если в какой-то момент прикуриватель перестанет работать, что произойдет? Все ваше дополнительное оборудование перестанет получать питание. Как результат, вы останетесь без медиацентра, навигатора, не сможете зарядить телефон и так далее.

Есть несколько важных правил, которых рекомендуется придерживаться в процессе эксплуатации своего ВАЗ 2109, оснащенного прикуривателем.

  1. Не рекомендуется напрямую через прикуриватель подключать компрессоры, которыми сегодня многие подкачивают колеса в пути. Лучше подключить его непосредственно через аккумулятор. Такие устройства потребляют много энергии, создают внушительную нагрузку на электрическую проводку автомобиля. В какой-то момент она может расплавиться, либо сгорит предохранитель.
  2. Не пытайтесь всунуть в гнездо прикурки устройства, разъемы которых больше размера прикуривателя.
  3. Не подключайте металлические предметы. Также не используйте при подключении устройства, оборудование, имеющее металлические кольца на корпусе. Они не редко вылетают, что в результате создает короткое замыкание. В лучшем случае у вас быстро сядет аккумулятор.

А что за ним

Причины

Практика показывает, что существует две основные причины отказа прикуривателя на ВАЗ 2109.

Причина

Ваши действия

Сгорел предохранитель

Искать предохранитель следует внутри монтажного блока. В зависимости от года выпуска вашей девятки, предохранитель, отвечающий на прикуриватель, обозначается F4 или F10. При его сгорании извлеките предохранитель из монтажного блока, замените новым и следите, не повторится ли ситуация. Если он вновь сгорает через время, это говорит о подкорачивании в проводке. Особенность данного предохранителя в том, что он отвечает за сразу несколько устройств, подключенных к нему. Потому проверьте состояние остальных элементов. Быть может, из-за них плавится предохранитель, а не из-за прикурки

Плохой контакт

Он может быть частично нарушен или отсутствовать полностью. Извлеките прикуриватель, проверьте, нормально ли сидят провода на клеммах, не разболталось ли устройство. Визуальный осмотр — это хорошо, но лучше все сделать точнее. Возьмите мультиметр, включите в режим вольтметра и проверьте, какое напряжение между черным и красным проводами. Если прибор показывает 12 Вольт, ищите источник неполадок в гнезде прикурки. Если напряжение отсутствует, присутствует разрыв в электропроводке.

Прикуриватели рассчитаны на определенную нагрузку, превышение которой ведет к выходу из строя агрегата. При разработке ВАЗ 2109 инженеры на тот момент вряд ли могли учесть, что прикурка будет использоваться для подключения переносных компрессоров, мощных мультимедийных центров и прочего энергопотребительного оборудования.

Не работает прикурка

Ремонт

Если поломки прикуривателя избежать не удалось, вам необходимо предпринять действия по устранению неисправностей. Для этого воспользуйтесь следующим алгоритмом действий.

  1. Проверьте, в каком текущем состоянии находится предохранитель, а также предохранители, соседствующие с F4 или F В некоторых случаях плавление одного провоцирует деформацию других плавких элементов.
  2. Если замена предохранителя желаемого результата не дала, придется разобрать прикурку.
  3. Извлеките прикуриватель полностью. В гнездо, расположенное на задней части узла, подключите контрольную лампочку и включите зажигание. Если лампа загорелась, это говорит о наличии электричества в цепи. Придется разобрать прикурку. Вы сумели определить, что проблема именно в нем, а не в электропроводке.
  4. Следует открутить крепежную гайку с задней части прикуривателя. Но предварительно зарисуйте или сфотографируйте положение контактов перед разборкой узла. Так у вас не возникнут проблемы в процессе обратной сборки.
  5. Открутите гайку, отогните металлический компонент от пластикового элемента, отсоедините металлические составляющие.
  6. Теперь перед вами слюдяная пластинка, которая выступает в роли полупроводника. Ее необходимо демонтировать.
  7. Далее собираем узел в обратной последовательности, только уже без пластины. Для установки прикурки придется немного поработать напильником, удалив часть металла для удобной посадки элемента.
  8. Разрушенный полупроводник — это наиболее редко встречающаяся проблема с прикурками на ВАЗ 2109.
  9. Более распространенная неприятность — это окисление контактов или скинутая клемма.
  10. Потому извлеките прикуриватель, визуально осмотрите состояние контактов, разъемов. При наличии подозрений на неисправность, все контакты отключите, зачистите и установите все по местам. Это касается также клемм.
  11. Либо другой вариант — нарушение целостности электропроводки. Не самый редкий случай, который потребует от вас прозвонить каждый провод, идущий на неисправный агрегат автомобиля. После этого можно убедиться, есть ли разрывы или короткие замыкания в цепи. Поврежденные провода меняются на новые.

Ремонтные работы

Работая с проводкой, клеммами и прикуривателем вообще, обязательно соблюдайте меры безопасности. Ремонт электрики на машине сопряжен с потенциальным риском, потому четко следуйте инструкциям или поручайте работу профессионалам.

 Загрузка …

luxvaz.ru

ᐅ Схема предохранителей и реле ВАЗ 2108, 2109, 21099


А
Назначение
1
8
Правая противотуманная фара
2
8
Левая противотуманная фара
3
8
Очистители фар (в момент включения)
Реле включения очистителей фар (контакты)
Клапан включения омыва фар
4
16
Электродвигатель очистителя фар
Реле очистителя фар (обмотка)
Электродвигатель отопителя
Электродвигатель омыва стекол
Электродвигатель очистителя заднего стекла
Реле времени омыва заднего стекла
Клапан включения омыва ветрового и заднего стекол
Обмотка реле включения электровентилятора системы охлаждения
Обмотка реле включения обогрева заднего стекла Контрольная лампа обогрева заднего стекла
Лампа освещения вещевого ящика
5
8
Указатели поворота в режиме указания поворота и соответствующая контрольная лампа
Задние фонари (лампы света заднего хода)
Контрольная лампа резерва топлива, давления масла, стояночного тормоза, уровня тормозной жидкости, воздушной заслонки карбюратора
Вольтметр и контрольная лампа зарядки аккумуляторной батареи
Моторедуктор и реле включения очистителя ветрового стекла
Обмотка возбуждения генератора (при пуске)
Лампа светового табло «STOP»
Указатели температуры охлаждающей жидкости и уровня топлива
6
8
Задние фонари (лампы стоп-сигнала)
Плафон внутреннего освещения кузова
Электростеклоподъемники и реле включения электростеклоподъемников
7
8
Фонари освещения номерного знака
Подкапотная лампа
Контрольная лампа включения габаритного освещения
Лампа освещения приборов и лампа освещения прикуривателя
Табло подсветки рычагов отопителя
8
16
Электродвигатель вентилятора системы охлаждения двигателя и реле его включения (контакты)
Звуковой сигнал и реле его включения
9
8
Левая фара (габаритный свет)
Левый задний фонарь (габаритный свет)
10
8
Правая фара (габаритный свет)
Правый задний фонарь (габаритный свет)
11
8
Указатели поворота и реле-прерыватель аварийной сигнализации (в режиме аварийной сигнализации)
Контрольная лампа аварийной сигнализации
12
16
Элемент обогрева заднего стекла и реле включения обогрева
Прикуриватель
Штепсельная розетка для переносной лампы
13
8
Правая фара (дальний свет)
14
8
Левая фара (дальний свет)
Контрольная лампа включения дальнего света фар
15
8
Левая фара (ближний свет)
16
8
Правая фара (ближний свет)
Реле
К1
Реле времени омыва заднего стекла (451. 3747 / 2108-3747110, 2108-3747110-06)
К2
Реле-прерыватель указателей поворота и аварийной сигнализации (493.3747 / 2108-3747010-02)
К3
Реле-прерыватель стеклоочистителя (522.3747 / 2108-3747710)
К4
Контактные перемычки на месте реле контроля исправности ламп
Реле контроля целостности ламп (4402.3747 / 21083-3747410, 21083-3747410-06)
К5
Реле включения дальнего света фар (113.3747 / 2105-3747210-10, 2105-3747210-12)
К6
Реле очистителя фар (112.3747 / 2105-3747210, 2105-3747210-02)
К7
Реле стеклоподъемников (13.3747 / 2105-3747210-10, 2105-3747210-12)
К8
Реле включения звуковых сигналов (13.3747 / 2105-3747210-10, 2105-3747210-12)
К9
Реле включения электровентилятора охлаждения (13.3747 / 2105-3747210-10, 2105-3747210-12)
К10
Реле включения обогрева заднего стекла (13.3747 / 2105-3747210-10, 2105-3747210-12)
К11
Реле включения ближнего света фар (13.3747 / 2105-3747210-10, 2105-3747210-12)

Не работает прикуриватель Ваз 2109

Прикуривателем в автомобиле пользуются не только с целью закурить сигарету. Через гнездо прикуривателя можно подзаряжать мобильный телефон прямо в дороге, подключать видео регистратор, портативный DVD, mp3 плеер и прочие электронные устройства через специальный адаптер.

Адаптер в прикуриватель

А если прикуриватель перестал работать? То вся электронная мультимедийная жизнь автомобиля сразу замирает. Не снимает видео регистратор, не играет mp3 плеер, необходимо срочно разбираться в чем причина.
Причина №1: сгорел предохранитель в монтажном блоке. В зависимости от модели и года выпуска это может быть либо F4, либо F10. Смотрим на крышку монтажного блока и сразу узнаем какой у Вас предохранитель отвечает за прикуриватель.

Крышка монтажного блока

Если он сгорел,меняем и следим, чтобы сгорание предохранителя со временем не повторилось. Предохранитель снова сгорает, если где-то в проводке что-то подкорачивает. Очень часто бывает, что в разболтанное гнездо суют что есть силы, например подзарядное на мобильник и кратковременно закорачивают контакты прикуривателя. Естественно предохранитель сгорает. Помните, что на предохранитель подключен не только прикуриватель, но и другие узлы автомобиля, поэтому сгорание предохранителя может быть вызвано неисправностью в другом электрическом узле девятки.
Причина №2: плохой контакт(отсутствие контакта) в электрической цепи данного узла. Вынимаем его, смотрим,проверяем хорошо ли сидят провода на клеммах.

Проверяем провода прикуривателя

Берем мультиметр, включаем зажигание и меряем напряжение между красным и черным проводом. Если 12 Вольт есть, значит проблема в самом гнезде прикуривателя.

Включаем зажигание и меряем напряжение

Если напряжения нету, значит электрическая цепь не собрана где-то раньше.
Помните, что прикуриватель рассчитан на определенную нагрузку, и в случае подключения к нему устройств, потребляющих ток больше 10 А, провода предохранителя оплавятся. При оплавлении они могут закоротить друг об друга и выбить предохранитель. А если слипнуться, то тогда необходима будет замена  проводов на прикуриватель. Просто Ваз 2109, модель автомобиля достаточно старая и 30 лет назад конструкторы просто представить не могли что в гнездо прикуривателя будут включаться потребители тока большой мощности, например портативные компрессоры для накачки колес.

Распиновка монтажных блоков автомобилей ваз. Монтажный блок Блок предохранителей ваз 2109 инжектор расшифровка

Где располагается блок предохранителей ВАЗ 21099 карбюратор схема? Сама плата находится под капотом с левой стороны ветрового стекла и закрыта крышкой. В ней же нарисована условная схема подключения каждого из предохранителей и их номинал (указывается в допустимом диапазоне силы тока, то есть, в амперах). Сам монтажный блок ВАЗ закрыт в пластиковый корпус. Там же располагаются запасные предохранители (по бокам). Однако в «девятке» есть и второй блок, который располагается уже в салоне авто. Здесь ставятся те предохранители, которые отвечают за соединение цепи питания на бензонасос и некоторые другие компоненты.

Схема блока предохранителей в ВАЗ 21099

Первым делом стоит заметить, что в ВАЗ 21099 нового типа, которые выпускались с 1998 года, устанавливались новые вариации БП с П-образными предохранителями.


инцип работы одинаковый, но элементы не взаимозаменяемые. Желательно учитывать этот аспект при ремонте или замене предохранителей. В БП нового типа предусмотрена сигнальная цепь, которая идет на панель приборов. Это индикатор, который загорается при появлении неисправности в работе самого блока и электроцепи. В автомобилях старого образца данная цепь отсутствовала. В некоторых машинах ее переводили на подушку безопасности (индикатор срабатывания).

Схема монтажного блока (ИЗОБРАЖЕНИЕ 1), что располагается под капотом, находится на крышке с внутренней стороны. Это условная схема с отметками, где расположен каждый из предохранителей и за какую цепь он отвечает. Также схема монтажного блока ВАЗ 2109 дополнительно распечатана в инструкции по эксплуатации транспортного средства. По ней можно в считанные секунды найти расположение любой из цепей электрики, что дает необходимую информацию для проведения диагностики контакта электрической цепи. Но при этом некоторые из них связывают несколько цепей. Например, F4 — это не только предохранитель прикуривателя, но и реле, которое отвечает за обогрев заднего стекла (если оно предусмотрено) и разъем переносной осветительной лампы.

Если рассматривать блок предохранителей ВАЗ 21099 инжектор (без карбюратора), то там схема подключения идентичная. Единственное исключение — некоторые из цепей не будут замкнуты, но это — нормально. Как всегда — можно сравнить с условной схемой, что продублирована на крышке монтажного блока.

Изображение 1. Схема монтажного блока.

Несколько слов о самих предохранителях

Предохранитель — это просто кусок проводника с определенным сопротивлением и максимально допустимой критической нагрузкой. Если указанный диапазон преодолеть — внутренняя его часть попросту перегорает, и электрическая цепь разрывается, предотвращая возгорание проводки (и ее изоляции).

В автомобиле для каждой из электрических цепей устанавливаются свои предельные значения по силе тока. Например, тот, что отвечает за работу прикуривателя ВАЗ, рассчитан на 20 Ампер. Естественно, если сюда поставить предохранитель меньшего номинала, то он при малейшей превышении своей нормы попросту перегорит. Если поставить с большим номиналом, то при преодолении допустимой величины произойдет возгорание электропроводки. Поэтому делать так недопустимо и считается нарушением элементарных норм безопасности эксплуатации транспортного средства.

В блок предохранителей ВАЗ 21099 непосредственно с завода изначально ставятся запасные. Располагаются они по обе стороны от основной платы. В ВАЗ 2108 — точно так же, но там во внутрь салона вынесены только реле, отвечающие за работу бензонасоса и подогрева заднего стекла (а также магнитолы).

Интересно то, что наибольшая возможная нагрузка для блока предохранителей приходится на цепь, соединяющую электрические подъемники стекол. Там максимальная сила тока может быть 30 Ампер. В блоках нового образца его заменили на стандарт в 20 Ампер.

Как правильно заменять предохранители? Для этого понадобится:

  • выключить мотор;
  • снять минусовую клемму с аккумулятора. Желательно еще подождать несколько минут для устранения остаточного напряжения;
  • снять крышку блока предохранителей 2109;
  • при помощи мультиметра найти вышедший из строя предохранитель;
  • проверить цепь на наличие короткого замыкания;
  • поставить новый предохранитель;
  • подать напряжение на цепь и удостовериться, что повторного перегруза не произошло.

Ни в коем случае нельзя проводить ремонт с применением неоригинальных комплектующих, и уж тем более их заменяя на сторонние проводники. Среди российских водителей есть популярная тенденция вместо предохранителя ставить 5-копеечные монеты (это можно выполнить на «девятке» старого образца). Делая это, нужно отдавать себе отчет, что можно не только сжечь всю электронику автомобиля, но и вызвать пожар!

Как проверить работу электрической цепи?

Для того чтобы проверить на работоспособность блок ВАЗ 2109, достаточно выполнить прозвонку каждой из цепей мультиметром.

В вариациях мотора карбюратор это выполняется предельно просто, так как контакты блока — полностью открыты. Если обнаружены множественные разрывы, то дешевле и проще будет просто заменить весь блок. Подойдет и нового образца, и даже с 2114 — они там используются идентичные.

Если же работает только одна из частей блока, то придется искать разорванную цепь. Поиск упростит знание следующих правил:

  • если не работает цепь, отвечающая за питание печки, то искать неисправный элемент нужно с F4 или F7. Последний отвечает за работу вентилятора, задувающего вовнутрь салона теплый воздух;
  • замена прикуривателя потребуется, если не работает сразу несколько цепей: F4, F10, блок 7;
  • за омыватели, патрон переносной лампы и щетки заднего стекла отвечает реле F7;
  • при неисправности бензонасоса «виновником» является плата предохранителей, что располагается с левой стороны руля (в салоне автомобиля).

Это указаны те неисправности, с которыми водителям чаще всего приходится иметь дело.

Разобраться с блоком предохранителей в ВАЗ 21099 карбюратор довольно просто. Самое сложное — это поиск неисправного элемента. Но устранить проблему не сложно, если в наличии есть запасные предохранители. В ВАЗ 21099, в отличии от ВАЗ 2108, они предусмотрены производителем. Не нужно забывать своевременно их восстанавливать при необходимости.

На автомобили Лада Самара устанавливаются 3 вида монтажных блоков, рассмотрим их разновидности:

Первый вид — монтажный блок с 11 реле, их бывает два варианта:

Монтажный блок старого образца (самый певый)

Монтажный блок нового образца (аналог первого)

Они почти ничем не отличаются, у нового образца просто другое расположение реле и предохранителей и сами предохранители «ножевые», которые хорошо держатся. У них 11 релюшек и 16 предохранителей. Разъём Ш11 находится сбоку и контакты смотрят в салон. На оба встречается прозрачная раритетная крышка.
У блока нового образца плата одна, ремонтировать и паять его легче.

Характеристики:
Габариты: на габариты идут три предохранителя (7, 9 и 10), и питаются они от Ш4/4, Ш4/13 и Ш3/13 через кнопку и переключатель поворотов, и сделано это для функции «парковочный свет»: вытащив ключ можно переключателем поворотов включить левые или правые габариты, при этом подсветка номера и приборов не включались. А кнопка включала все габариты и подсветку.
После 1988 года эту функцию убрали, и все эти три контакта соединялись одним проводом, который подключался сразу к кнопке габаритов.

Вентилятор: при подаче массы от датчика на Ш6/9 включалось реле К9 (если включено зажигание) и плюс подавался на Ш5/5 к вентилятору.

Фароочистители: при включении света на Ш3/8 появлялся плюс, далее к предохранителю 3, от него на реле фароочистителей К6. Если включить омыватель лобового стекла, то включалось реле, и если включены фары то на Ш7/3 подавался плюс на моторчики.

Если оставилась кнопка фароочистителей, то вместо реле на контакты 30 и 87 ставилась перемычка (питание шло к реле в моторном отсеке), а оно включалось кнопкой через контакты Ш6/7 и Ш4/15.

Заряд генератора: этим блоки могут отличаться. На блоке старого образца питание на обмотку возбуждения генератора (Ш7/9) подавалось через лампочку заряда от Ш4/18 и резисторы 100 Ом 2 Вт от зажигания. На блоке нового образца резисторов может не быть, а значит на холостых генератор не возбудится, и может быть, что Ш7/9 соединялся только с Ш7/4 который никуда не подключался (видимо что-то в проводке переделывалось, а мы об этом ничего не знаем). Значит если возникнет такой момент, нужно подключать генератор к приборному щитку и ставить резисторы…

Омыватель заднего стекла: ствилась релюшка задержки омывателя заднего стекла К1, чтобы мы нажимали рычаг от себя до упора на доли секунд, а вода бы ещё лилась секунд пять. Чтобы мы не отвлекались от дороги на помывку заднего стекла.

Задние противотуманные фонари.
От кнопки габаритов зелёный провод шёл к предохранителю (болтался рядом с кнопкой, появлялось питание если включить свет фар ближний или дальний), от него к кнопке, от кнопки к Ш2/10 и на задние фонари.

Ш3/21 соединялся с Ш11/17, зачем не понятно. И для чего Ш10 тоже не понятно.
Ну и встречаются какие-то аномалии, где отверстие под реле исправности ламп К4 имеются, а контактов нету, тоесть перемычки не нужны, в блоке уже всё подключено напрямую.
Реле:
К1 — Реле времени омывателя заднего стекла

К3 — Реле стеклоочистителя
К4 — Реле контроля исправности ламп (или перемычки, или ничего)
К5 — Реле включения дальнего света фар
К6 — Реле включения очистителей фар
К7 — Реле питания электростеклоподъёмников
К8 — Реле включения звукового сигнала
К9 — Реле включения включения электродвигателя вентилятора системы охлаждения двигателя
К10 — Реле включения обогрева заднего стекла
К11 — Реле включения ближнего света фар
Предохранители:
1 (8A) Правая противотуманная фара, индикатор включения
2 (8A) Левая противотуманная фара
3 (8A) Очистители фар(в момент включения).Реле включения очистителей фар(контакты).Клапан включения омывателя фар
4 (16A) Очистители фар(в рабочем режиме).Реле включения очистителей фар(обмотка).Электродвигатель вентилятора отопителя. Электродвигатель омывателя стёкол. Моторедуктор очистителя заднего стекла.Реле времени омывателя заднего стекла.Клапана включения омывателя ветрового и заднего стёкол.Реле(обмотка)включения электровентилятора системы охлаждения двигателя. Реле(обмотка)включения обогрева заднего стекла.Контрольная лампа обогрева заднего стекла.Лампа освещения вещевого ящика
5 (8A) Указатели поворота и реле-прерыватель указателей поворота и аварийной сигнализации(в режиме указания поворота).Контрольная лампа указателей поворота. Задние фонари(лампа света заднего хода).Моторедуктор и реле включения очистителя ветрового стекла.Обмотка возбуждения генератора(при пуске двигателя).Приборы.Маршрутный компьютер.Реле питания электростеклоподъёмников и обогрева сидений (обмотка).Часы
6 (8A) Задние фонари(лампы стоп-сигнала).Плафон освещения салона.Электростеклоподъёмники передних дверей.Реле включения электростеклоподъёмников (контакты)
7 (8A) Фонари освещения номерного знака.Подкопотная лампа.Лампы освещения приборов.Контрольная лампа наружного освещения.
8 (16A) Электродвигатель вентилятора системы охлаждения двигателя и реле включения(контакты).Звуковой сигнал и реле его включения
9 (8A) Левая фара(габаритный свет).Левый задний фонарь(габаритный свет)
10 (8A) Правая фара(габаритный свет).Правый задний фонарь(габаритный свет)
11 (8A) Указатели поворота и реле-прерыватель аварийной сигнализации(в режиме аварийной сигнализации).Контрольная лампа аварийной сигнализации
12 (16A) Элемент обогрева заднего стекла.Реле(контакты)включения обогрева заднего стекла.Штепсельная розетка для переносной лампы.Прикуриватель.Маршрутный компьютер.Часы.Реле и мотор-редукторы блокировки замков дверей
13 (8A) Правая фара(дальний свет)
14 (8A) Левая фара(дальний свет).Контрольная лампа включения дальнего света фар
15 (8A) Левая фара(ближний свет)
16 (8A) Правая фара(ближний свет)
Предохранитель задних противотуманных фонарей (8А) с таким типом монтажных блоков находится рядом с их выключателем.

Второй вид — монтажный блок с 9 реле, их бывает два варианта:
старого образца и нового образца.

Самый популярный блок, который пришёл с европанелью

второй вариант

Они различаются между собой только расположением реле и предохранителей.
От блоков с 11 реле они отличаются подключением некоторых цепей, количеством реле (9 штук, нет реле задержки омывателя заднего стекла и стоит или реле фароочистителей, или вентилятора), количеством предохранителей на габариты и сами предохранители маркируются по-другому. Разъём Ш11 находится наверху.
Блок, который на верхнем фото состоит из одной платы, ремонтировать его легче.

Блоков с 9 реле (и первого на фото и второго на фото) бывает 2 вида:

Первый вид блоков с 9 реле: К1 — реле фароочистителей
У них:
Вентилятор: на Ш5/5 плюс подаётся напрямую, и вентилятор включался путём соединения его с массой датчиком или релюшкой управляемой мозгами инжектора.
Поэтому возникает иногда ситуация, когда после замены блока вентилятор не выключается. Нужно врезать реле.

Габариты: всвязи с удалением парковочного света решили поставить 2 предохранителя (F10 и F11), и повесить на них габариты и подсветку, и питались они только от Ш4/4, который шёл на кнопку.
Значит: парковочного света не будет.

Освободившийся предохранитель кинули на стеклоподъёмники (который на этих блоках F6), на блоке с 11 реле они питались от предохранителя освещения салона и стоп-сигналов.
Фароочистители: питались также, но реле включалось путём подачи плюса (от кнопки) на Ш2/16.
Заряд генератора: Ш7/9 (на гену) и Ш4/18 (приборка) всегда соединены вместе. Но бывают варианты где есть резисторы (на монтажном блоке нарисован белый кружок), это если нет европанели. Остальные блоки только для европанели, где резисторы стоят в приборке.
Омыватель заднего стекла: подключался напрямую без реле, то есть пока держим рычаг, водичка льётся.

Задние туманки
Тут 2 варианта проводки панели приборов:
— Кнопка с фиксацией: при включении света фар питание шло на Ш3/8 к предохранителю 1. От него на реле фароочистителей и через Ш3/21 к кнопке. От кнопки на Ш2/10 к фонарям.
— Кнопка без фиксации: стоит реле задних туманок, питается от предохранителя болтающимся рядом (постоянный плюс). К нему же идут «разрешающие» провода от кнопки габаритов и передних туманок. Реле управляется подачей минуса от кнопки, подаёт питание на Ш2/10 к задним туманкам.

На автомобилях с Е-Газ (с 2011г), на Ш3/21 постоянное питание для блока электропакета. Он управляет блокировкой дверей и задними противотуманками. В этом варианте используется кнопка без фиксации.

Второй вид блоков с 9 реле: К1 — реле вентилятора:
для электронной педали газа
Фароочистители: их реле заменило реле вентилятора, поэтому Ш2/16 (плюс от кнопки) шёл напрямую к Ш7/3 к релюшке под капотом, которое включает моторчики. А на Ш3/21 подавался постоянный плюс на иммобилайзер (точнее блок электропакета, там же реле задних туманок) и центральный замок.
Вентилятор: освободившися контакт Ш3/8 (был плюс от света) и Ш3/13 (был плюс от габаритов на высокой и низкой торпедах) питают обмотку, эти контакты идут к проводке инжектора, и ими он включал релюшку К1, при этом на Ш5/5 подавался плюс на вентилятор.

Поэтому возникает иногда ситуация, когда вентилятор работает от света и габаритов, а иногда не работает вообще. Нужно переподключать, или ставить перемычку и выносить реле.
Остальное также, как у шестидесятки.
Ну и когда АвтоВАЗ понял, что уже несколько десятилетий люди по ошибке включают заднюю передачу вместо первой (потому-что они рядом), Ш6/1 стал использоваться, он соединялся с выключателем фонарей заднего хода, и на Ш2/9 (на семнадцатом соединялся с Ш11/19) появлялся плюс, чтобы иммобилайзер-блок электропакета пиликал при включении задней передачи. Это в основном на машины с электронной педалью газа.
Реле:
К1 — Реле включения очистителей фар
ИЛИ
К1 — Реле включения вентилятора двигателя (Е-Газ)
К2 — Реле-прерыватель указателей поворота и аварийной сигнализации
К3 — Реле очистителя ветрового стекла
К4 — Реле контроля исправности ламп стоп-сигнала и габаритных огней
Или перемычки при отсутствии реле
К5 — Реле включения электростеклоподъёмников
К6 — Реле включения звукового сигнала
К7 — Реле включения обогрева заднего стекла
К8 — Реле включения дальнего света фар
К9 — Реле включения ближнего света фар
Предохранители:
F1(10A) Очистители фар(в момент включения).Реле включения очистителей фар(контакты).Клапан включения омывателя фар
ИЛИ
F1(20А) Реле, лампы и сигнализатор включения задних противотуманных фонарей. Блок управления блокировкой дверей. Мотор-редкуторы замкой дверей (Е-Газ)
F2(10A) Лампы, реле-прерыватель указателей поворота и аварийной сигнализации(в режиме аварийной сигнализации).Контрольная лампа и выключатель аварийной сигнализации
F3(10A) Плафон освещения салона.Плафон индивидуального освещения салона.Лампа подсветки выключателя зажигания.Лампы стоп-сигнала.Маршрутный компьютер.Память пробега.Блок БСК.Подсветка багажника
F4(20A) Прикуриватель.Реле включения обогрева заднего стекла(контакты).Элемент обогрева заднего стекла.Штепсельная розетка для переносной лампы
F5(20A) Электродвигатель вентилятора системы охлаждения двигателя и реле включения(контакты).Звуковой сигнал и реле его включения
F6(30A) Выключатели электростеклоподъёмников.Электростеклоподъёмники.Р еле включения электростеклоподъёмников(контакты)
F7(20A) Электродвигатель вентилятора отопителя.Электродвигатель омывателей.Электродвигатель омывателя заднего стекла.Электродвгатель очистителя заднего стекла.Реле включения электростеклоочистителя(обмотка).Лампа освещения вещевого ящика.Очистители фар(в рабочемрежиме).Реле включения очистителей фар(обмотка).
Выключатель и индикатор обогрева заднего стекла (на Е-Газ не используется)
F8(7. 5A) Правая противотуманная фара
F9(7.5A) Левая противотуманная фара.
F10(7.5A) Левая фара(габаритный свет).Левый задний фонарь(габаритный свет). Фонари освещения номерного знака.Подкопотная лампа.Лампы освещения приборов.Контрольная лампа наружного освещения.
На Е-Газ дополнительно Блок управления электропакетом
F11(7.5A) Правая фара(габаритный свет).Правый задний фонарь(габаритный свет)
F12(7.5A) Правая фара(ближний свет)
F13(7.5A) Левая фара(ближний свет)
F14(7.5A) Левая фара(дальний свет).Контрольная лампа включения дальнего света фар
F15(7.5A) Правая фара(дальний свет)
F16(15A) Реле-прерыватель указателей поворота и аварийной сигнализации(в режиме указателей поворотов).Указатели поворота в режиме указания поворота и соответствующая контрольная лампа.Задние фонари(лампа света заднего хода).Моторедуктор и реле включения очистителя ветрового стекла.Обмотка возбуждения генератора(при пуске двигателя).Подсветка выключателя наружного освещения.Блок БСК.Маршрутный компьютер.Реле включения электростеклоподъемников и обогрева сидений (обмотка).Выключатель аварйной сигнализации
На Е-Газ дополнительно блок управления электропакетом, выключатель стоп-сигналов, выключатель и индикатор обогрева заднего стекла
F17-F20 Запасные предохранители

Монтажный блок ваз 2109 электрика схемы включает в себя все реле и предохранители, отвечающие за электропитание узлов.

Он объединяет линии питания и здесь же смонтированы все элементы схем разводки тока. Блок представляет разъемную коробку, на внутренних сторонах крышек которой установлены реле, предохранители и плата с выводами жгутов проводов.

При этом следует учитывать, что ЭБУ инжекторных двигателей имеет отдельную электропроводку.

Основные сведения о монтажном блоке

В зависимости от года выпуска и типа двигателя монтажная схема электропроводки ваз 2109 собрана в различных вариантах.

Так, на карбюраторных моделях компоновка блока представлена в модификации типа 17. 3722. Он имеет в своём составе круглые плавкие предохранители, которые часто выходят из строя и требуют замены.

В моделях с инжекторным двигателем применено новое оборудование для блока электросхема ваз 2109. Теперь блок стал более надёжным за счёт установки новых предохранителей плоского типа. За счёт их ножевой конструкции плоская поверхность создаёт большую площадь контакта, и они стали надёжнее.

Найти в каталоге новый блок можно под маркировкой 2114-3722010-60.

Отличие ваз 2109 электросхемы этих двух блоков:

  • в подключении вентилятора охлаждения радиатора;
  • маркировке реле разъёмов и предохранителей;
  • отсутствие двух реле.

Маркировка разъёмов и предохранителей

В связи с тем, что имеется различие в маркировке составляющих схему разводки узлов, требуется точно знать, какая монтажная электросхема ваз 2109 применена на оборудовании.

  • год выпуска ВАЗ 2109;
  • тип двигателя;
  • тип панели приборов;
  • вариант комплектации.

Зная эти исходные данные можно найти фото схемы на сайте автолюбителей. Там же возможно поработать с интерактивной схемой, которая высвечивает именно искомую часть электропроводки.

На этих схемах и указана маркировка узлов для каждого типа блоков. Так, если реле включения очистителей на старой схеме обозначалось цифрой 1, то в новом блоке это — К1. Все узлы указаны на схемах и приложенной к ним спецификации. Все предохранители обозначены на корпусе блока. По схеме определяется зона ответственности каждого изделия. Автомобиль ваз 2109 электросхема, монтажный блок которой включает штекеры присоединения проводов, эти изделия маркируются буквой Ш.

Как не перепутать провода

Множество разноцветных проводов не должно вызывать затруднения при устранении неисправности своими руками. Провода имеют четкую направленность по цвету:

  • жёлтый — габариты;
  • красный — стоп-сигнал;
  • голубой — задний ход;
  • оранжево-чёрный — противотуманный.

Остаётся только выбрать нужный цвет провода и проверить его исправность и подключить.

Устранение неисправностей

Электрическая схема монтажного блока является основным узлом, обеспечивающим работоспособность автомобиля. Если нет необходимого навыка, работу по настройке блока лучше доверить специалистам. Цена ремонта будет несоизмерима с затратами на транспортировку отказавшей в пути машины. Если же ремонт делается самостоятельно, поможет инструкция по ремонту, которую можно найти на видео в обучающих программах мастеров.

Демонтаж блока

Чтобы снять, извлечь блок с места установки, необходимо понимать, что он является энергетическим сложным узлом. Поэтому отсоединяя электропроводку, необходимо производить маркировку разъёмов для последующего сбора.

Открыв капот, обнаружим с левой стороны под краем лобового стекла блок, который закреплён пластиковыми зажимами. Их нужно отвести и освободить коробку. Сверху она прикрыта резиновым чехлом, который сдвигается в сторону. Отодвинув чехол, следует отсоединить колодку с проводами.

После этого блок освобождается от крепящих двух гаек и приподнимается над местом установки, насколько позволят тянущиеся к нему провода. При отсоединении проводов следует пометить разъёмы, чтобы легче провести позже обратную операцию установки.

Снятый блок установить на рабочую поверхность и отвернуть крепление нижней крышки, состоящее из 8 болтов. После этого, в щель вставить отвёртку и выполнить разъём корпуса. Вся схема будет перед глазами. Изучить, сравнить с представленной в инструкции и найти место неисправности. Зачастую на этапе установления неисправности требуется помощь специалиста.

Следует найти:

  • нарушение в плате;
  • неисправный предохранитель;
  • отказавшее реле.

После замены детали, исправления повреждения блок собирается и устанавливается на место в обратном порядке. Независимо от типа применяемой в автомобиле электрической схемы блоки устанавливаются одинаково.

Характерные неисправности блока

Часто случается отказ из-за перегоревшего предохранителя. Найти его несложно. Потребуется замена на такой же предохранитель с теми же параметрами по токовой нагрузке. Необходимо выяснить причину, которая привела к срабатыванию предохранения. Если проблему не устранить может случиться серьёзная поломка.

Если проблема возникла в плате, то она может быть связана с окислением металла на схеме. Если контакты окислились, то их можно почистить. При этом следует снять предохранители и реле с мест установки. Работа по очистке тоководов должна быть выполнена аккуратно, а при использовании паяльника для восстановления участка приняты все меры для защиты платы от случайного повреждения. Заменить блок будет намного проще.

Как работать со схемой электроблока

Используя входные данные выпуска ВАЗ в информационных базах, следует найти схему монтажного блока именно того типа, что установлен на конкретном типе автомобиля. При этом обычно предоставлены две схемы. Общий вид целого блока даёт возможность оценить полную схожесть искомой схемы с имеющимся узлом.

Вторая схема представляет собой разводку внутри блока. Она требуется для детального изучения и поиска неисправностей. При этом есть возможность на сайте ознакомиться с интерактивной схемой, которая поможет отследить схему по элементам.

Монтажный блок ВАЗ 2109 предназначен для объединения жгутов проводов, а так же для размещения реле и предохранителей. На первых моделях применялся монтажный блок типа 17.3722. Состоит из корпуса, состоящего из двух частей, и печатной платы на которую припаиваются выводы для соединения с колодками жгутов проводов, установки реле и предохранителей. Ниже представлена принципиальная схема монтажный блок ВАЗ 2109 типа 17.3722.

На последних моделях используется монтажный блок ВАЗ 2109 типа 2114-3722010-60. В этом блоке применены плоские предохранители ножевого типа. Контактное соединение таких предохранителей более надёжно так как они имеют большую площадь соприкосновения.


Заменяемость по разъёмам штекеров жгутов электропроводки идентична с блоком 17.3722. Обозначения предохранителей и защищаемые цепи несколько отличаются. Схема монтажный блок ВАЗ 2109 приведена ниже


На автомобилях с инжекторным двигателем применяются монтажные блоки аналогичные 2114-3722010-60, но у них отличается подключение радиатора.
Ниже приведено расположение штекеров монтажного блока.

Ниже приведены характеристики предохранителей и защищаемые цепи.* Номера предохранителей с буквой F относятся к предохранителям монтажного блока 2114-3&22010-60

№ предохранителя’Защищаемые цепи
1 (8 А) F9 (7,5 А)Правая противотуманная фара
2 (8 А) F8 (7,5 А)Левая противотуманная фара
3 (8 А) F1 (10 А)Очистители фар (в момент включения). Реле включения очистителей
фар (контакты). Клапан включения омывателя фар
4 (16 А) F7 (30 А)Очистители фар (в рабочем режиме). Реле включения очистителей фар
(обмотка). Электродвигатель вентилятора отопителя. Электродвигатель омывателя стекол. Моторедуктор очистителя заднего стекла. Реле времени омывателя заднего стекла. Клапаны включения омывателя ветрового и заднего стекол. Реле (обмотка) включения электровентиля-тора системы охлаждения двигателя. Реле (обмотка) включения обогрева заднего стекла. Контрольная ‘Лампа обогрева заднего стекла.
Лампа освещения вещевого ящика
5 (8 А) F16 (15 А)Указатели поворота и реле-прерыватель указателей поворота и аварийной сигнализации (в режиме указания поворота). Контрольная лампа указателей поворота. Задние фонари (лампы света заднего хода).
Моторедуктор и реле включения очистителя ветрового стекла. Обмотка возбуждения генератора (при пуске двигателя). Контрольная лампа уровня тормозной жидкости. Контрольная лампа давления масла. Контрольная лампа воздушной заслонки карбюратора. Контрольная лампа стояночного тормоза. Лампа светового табло «SТОР». Указатель температуры охлаждающей жидкости. Указатель уровня топлива с контрольной лампой резерва. Вольтметр
6 (8 А) FЗ (10 А)Задние фонари (лампы стоп-сигнала). Плафон освещения салона
6(8 А) F6 (30 А)Электростеклоподъемники передних дверей. Реле включения электростеклоподъемников
7 (8 А) F10 (7,5 А)Фонари освещения номерного знака. Подкапотная лампа. Лампы освещения приборов. Контрольная лампа наружного освещения. Табло подсветки рычагов отопителя. Лампа освещения прикуривателя
8 (16 А) F5 (20 А)Электродвигатель вентилятора системы охлаждения двигателя и реле его включения (контакты). Звуковой сигнал и реле его включения
9 (8 А) F10 (7,5 А)Левая фара (габаритный свет). Левый задний фонарь (габаритный свет)
10 (8 А) F11 (7,5 А)Правая фара (габаритный свет). Правый задний фонарь (габаритный свет)
11 (8 А) F2 (10 А)Указатели поворота и реле-прерыватель аварийной сигнализации (в режиме аварийной сигнализации). Контрольная лампа аварийной сигнализации
12 (16 А) F4 (20 А)Элемент обогрева заднего стекла. Реле (контакты) включения обогрева заднего стекла. Штепсельная розетка для переносной лампы.
Прикуриватель»
13 (8 А) F15(7,5А)Правая фара (дальний свет)
14 (8 А) F14 (7,5 А)Левая фара (дальний свет). Контрольная лампа включения дальнего света фар
15 (8 А) F13 (7,5 А)Левая фара (ближний свет)
16 (8 А) F12 (7,5 А)Правая фара (ближний свет)
admin 10/06/2011

«Если Вы заметили ошибку в тексте, пожалуйста выделите это место мышкой и нажмите CTRL+ENTER» «Если статья была Вам полезна, поделитесь ссылкой на неё в соцсетях»

Одной из причин неполадок, с которыми сталкиваются автолюбители, являются неисправности предохранителей на ВАЗ 2109. Поэтому иметь представление, как выполняется замена предохранителей ВАЗ 2109, нужна каждому водителю, а еще лучше иметь навыки такую поломку предупредить.

Функции предохранителей ВАЗ 2109

Предохранители находятся в двух блоках: один расположен под капотом, другой – внутри салона авто под панелью. Цель любого предохранителя – защита определенного прибора ВАЗ 2109 от перегрева и возгорания.
При скоплении энергии в электрической цепи машины может возникнуть замыкание, а это приводит к поломке одного из приборов. В этом случае предохранитель берет весь удар на себя.
Цена будет значительно меньше, чем любого другого устройства, который он предохраняет.

Расшифровка предохранителей ВАЗ 2109

Предохранитель №За что отвечает:
F9Правая противотуманная фара
F8Левая противотуманная фара
F1Омыватель для фар
F7Вентиляторы отопителя и радиатора, мотора насоса омывателя, омыватель заднего стекла, лампа для бардачка, обогрев и омыватель заднего стекла.
F16Задние фонари, лампочки для указания поворотов, щетки для ветрового стекла, датчика уровеня тормозной жидкости, генератор.
F16Воздушная заслонка карбюратора, давление масла, ручной тормоз, охлаждающая жидкость, открытие дверей, лампа «чек», уровень топлива, налитого в бак.
F3Задние фары, свет в салоне.
F6Стеклоподъемники
F10Подсветка номера, освещение приборов и приборной панели, габаритов, прикуриватель.
F5Звуковой сигнал
F11Габарит правого заднего фонаря
F2Аварийная ситуация
F4Элемент, служащий для того, чтобы обогревать заднее стекло, реле для включения этого обогрева, прикуриватель, подключение патрона переносной лампы.
F15Фара правая
F14Фара левая
F13Ближний свет фары левой
F12Ближний свет фары правой

Замена предохранителей автомобиля марки ВАЗ 2109

Замена предохранителей на ВАЗ 2109 выполняется в блоке, установленном в задней части отсека монтажа двигателя, со стороны водителя. Большинство электрических цепей авто защищаются плавкими предохранителями.
Внутри блока предохранителей на крышке нанесены в амперах сила тока и номер предохранителя.
Когда открыт блок предохранителей ВАЗ 2109, замена производится тех элементов, которые привели к неисправности автомобильный прибор. Определить его можно по прекращению или нестабильной работе узла, который питается электроэнергией.
В автомобиле ВАЗ 2109 не подлежат защите предохранителями:

  • Цепи зажигания.
  • Генератора(см. ).
  • Пуска двигателя.
  • Реле блокировки дверей.
  • Включения фар.

Это позволяет не устанавливать дополнительные элементы, которые в любой, самый неподходящий момент, могут выйти со строя.

Совет: Всегда нужно иметь с собой комплект с запасными предохранителями и при необходимости заменить своими руками.

  • Каждому из блоков соответствуют только определенные предохранители.
  • Значение силы тока, рассчитанное для предохранителя, указано на его корпусе.
  • Извлекать предохранитель из блока нужно специальным пинцетом, закрепленным в блоке.
  • Пинцетом захватывается предохранитель и вытаскивается.

  • Запасные предохранители установлены впереди блока.
  • Замена предохранителя ВАЗ 2109 производится установкой его в разъем гнезда и нажатием до фиксации.
  • С левой стороны панели для приборов установлен на проводах дополнительный предохранитель, который защищает цепь противотуманных задних фонарей, с силой тока на 8 ампер.

Совет: Перед установкой нового предохранителя необходимо четко определить причину, по которой он сгорел, только после этого заменить новым.

Заменить предохранители на ВАЗ 2109 можно только теми, которые рассчитаны на эту же силу тока. В противном случае могут выйти из строя электрические приборы.
На ранних моделях авто ВАЗ 2109 блок предохранителей состоит из пальчиковых элементов, отличаются они невысокой надежностью. Держатели предохранителей выполняются из пружин, а в том месте, где плохой контакт выделяется много тепла, которое может расплавить корпус блока, что вызывает шатание держателей и они плохо зажимают детали.
Поэтому нужна замена блока предохранителей ВАЗ 2109 старого образца на новый, с вилочковыми элементами.

Совет: Если выполняется замена старого блока предохранителей, новый ВАЗ 2109 предусматривает, в системе охлаждения мотора, подключение электродвигателя вентилятора через реле. Иначе, могут на печатной плате сгореть дорожки, которые проводят ток.
Помимо этого, нужно установить датчик на электровентилятор для его включения, из-за того, что на большее значение тока, рассчитаны его контакты.

Демонтаж блока предохранителей авто ВАЗ 2109

Для работы используется набор водительских инструментов.
Инструкция выполнения работ:

  • Отсоединяется аккумуляторная батарея.
  • Разбирается в салоне «бардачок».
  • Со стороны сидения для пассажира, отсоединяются разъемы жгутов проводов. Каждый элемент имеет свой цвет. Для правильной сборки под каждым разъемом имеется кружочек соответствующего цвета.
  • В подкапотной части авто снимается крышка монтажного блока.
  • Ключом на «10» откручиваются гайки, фиксирующие блок предохранителей.
  • Устройство приподнимается, отсоединяются спереди четыре разъема и один сзади.

  • Монтажный блок вынимается.
  • Убирается прокладка, как показано на фото.

Ремонт блока с предохранителями авто ВАЗ 2109

Итак:

  • Извлекаются все реле и предохранители.

Совет: При сборке необходимо следить, чтобы номинальной величине тока соответствовал устанавливаемый предохранитель. Установка в реле перемычек выполняется с маркировкой его места, чтобы не было путаницы при сборке.

  • Отыскивается сгоревшая дорожка.
  • Вырезается участок, пришедший в негодность.
  • Окисленные места протираются бензином.
  • Припаивается новая проволока.
  • Сборка блока выполняется обратными действиями разборке.

Своевременный ремонт, замена старого блока предохранителей ВАЗ 2109 увеличит надежность работы узлов автомобиля, а исправное их состояние – залог безопасности при движении авто по дорогам.Как выполняется на авто ВАЗ 2109 , хорошо видно на видео.

описание, схемы, неполадки и способы их устранения, фото и видео

Где располагается блок предохранителей ВАЗ 21099 карбюратор схема? Сама плата находится под капотом с левой стороны ветрового стекла и закрыта крышкой. В ней же нарисована условная схема подключения каждого из предохранителей и их номинал (указывается в допустимом диапазоне силы тока, то есть, в амперах). Сам монтажный блок ВАЗ закрыт в пластиковый корпус. Там же располагаются запасные предохранители (по бокам). Однако в «девятке» есть и второй блок, который располагается уже в салоне авто. Здесь ставятся те предохранители, которые отвечают за соединение цепи питания на бензонасос и некоторые другие компоненты.

Схема блока предохранителей в ВАЗ 21099

Первым делом стоит заметить, что в ВАЗ 21099 нового типа, которые выпускались с 1998 года, устанавливались новые вариации БП с П-образными предохранителями.


инцип работы одинаковый, но элементы не взаимозаменяемые. Желательно учитывать этот аспект при ремонте или замене предохранителей. В БП нового типа предусмотрена сигнальная цепь, которая идет на панель приборов. Это индикатор, который загорается при появлении неисправности в работе самого блока и электроцепи. В автомобилях старого образца данная цепь отсутствовала. В некоторых машинах ее переводили на подушку безопасности (индикатор срабатывания).

Схема монтажного блока (ИЗОБРАЖЕНИЕ 1), что располагается под капотом, находится на крышке с внутренней стороны. Это условная схема с отметками, где расположен каждый из предохранителей и за какую цепь он отвечает. Также схема монтажного блока ВАЗ 2109 дополнительно распечатана в инструкции по эксплуатации транспортного средства. По ней можно в считанные секунды найти расположение любой из цепей электрики, что дает необходимую информацию для проведения диагностики контакта электрической цепи. Но при этом некоторые из них связывают несколько цепей. Например, F4 — это не только предохранитель прикуривателя, но и реле, которое отвечает за обогрев заднего стекла (если оно предусмотрено) и разъем переносной осветительной лампы.

Если рассматривать блок предохранителей ВАЗ 21099 инжектор (без карбюратора), то там схема подключения идентичная. Единственное исключение — некоторые из цепей не будут замкнуты, но это — нормально. Как всегда — можно сравнить с условной схемой, что продублирована на крышке монтажного блока.


Изображение 1. Схема монтажного блока.

Несколько слов о самих предохранителях

Предохранитель — это просто кусок проводника с определенным сопротивлением и максимально допустимой критической нагрузкой. Если указанный диапазон преодолеть — внутренняя его часть попросту перегорает, и электрическая цепь разрывается, предотвращая возгорание проводки (и ее изоляции).

В автомобиле для каждой из электрических цепей устанавливаются свои предельные значения по силе тока. Например, тот, что отвечает за работу прикуривателя ВАЗ, рассчитан на 20 Ампер. Естественно, если сюда поставить предохранитель меньшего номинала, то он при малейшей превышении своей нормы попросту перегорит. Если поставить с большим номиналом, то при преодолении допустимой величины произойдет возгорание электропроводки. Поэтому делать так недопустимо и считается нарушением элементарных норм безопасности эксплуатации транспортного средства.

В блок предохранителей ВАЗ 21099 непосредственно с завода изначально ставятся запасные. Располагаются они по обе стороны от основной платы. В ВАЗ 2108 — точно так же, но там во внутрь салона вынесены только реле, отвечающие за работу бензонасоса и подогрева заднего стекла (а также магнитолы).

Интересно то, что наибольшая возможная нагрузка для блока предохранителей приходится на цепь, соединяющую электрические подъемники стекол. Там максимальная сила тока может быть 30 Ампер. В блоках нового образца его заменили на стандарт в 20 Ампер.

Как правильно заменять предохранители? Для этого понадобится:

  • выключить мотор;
  • снять минусовую клемму с аккумулятора. Желательно еще подождать несколько минут для устранения остаточного напряжения;
  • снять крышку блока предохранителей 2109;
  • при помощи мультиметра найти вышедший из строя предохранитель;
  • проверить цепь на наличие короткого замыкания;
  • поставить новый предохранитель;
  • подать напряжение на цепь и удостовериться, что повторного перегруза не произошло.

Ни в коем случае нельзя проводить ремонт с применением неоригинальных комплектующих, и уж тем более их заменяя на сторонние проводники. Среди российских водителей есть популярная тенденция вместо предохранителя ставить 5-копеечные монеты (это можно выполнить на «девятке» старого образца). Делая это, нужно отдавать себе отчет, что можно не только сжечь всю электронику автомобиля, но и вызвать пожар!


Как проверить работу электрической цепи?

Для того чтобы проверить на работоспособность блок ВАЗ 2109, достаточно выполнить прозвонку каждой из цепей мультиметром.

В вариациях мотора карбюратор это выполняется предельно просто, так как контакты блока — полностью открыты. Если обнаружены множественные разрывы, то дешевле и проще будет просто заменить весь блок. Подойдет и нового образца, и даже с 2114 — они там используются идентичные.

Если же работает только одна из частей блока, то придется искать разорванную цепь. Поиск упростит знание следующих правил:

  • если не работает цепь, отвечающая за питание печки, то искать неисправный элемент нужно с F4 или F7. Последний отвечает за работу вентилятора, задувающего вовнутрь салона теплый воздух;
  • замена прикуривателя потребуется, если не работает сразу несколько цепей: F4, F10, блок 7;
  • за омыватели, патрон переносной лампы и щетки заднего стекла отвечает реле F7;
  • при неисправности бензонасоса «виновником» является плата предохранителей, что располагается с левой стороны руля (в салоне автомобиля).

Это указаны те неисправности, с которыми водителям чаще всего приходится иметь дело.

Разобраться с блоком предохранителей в ВАЗ 21099 карбюратор довольно просто. Самое сложное — это поиск неисправного элемента. Но устранить проблему не сложно, если в наличии есть запасные предохранители. В ВАЗ 21099, в отличии от ВАЗ 2108, они предусмотрены производителем. Не нужно забывать своевременно их восстанавливать при необходимости.


Где находится предохранитель прикуривателя ВАЗ 2109. Распиновка монтажных блоков автомобилей ВАЗ

Добрый день. Сегодня у нас есть сервисный центр ВАЗ 2108, 2109, 21099. Приехал к нам с желанием разобраться с электрикой. В машине произошел скачок напряжения, после чего перестали работать дворники, поворотники и задние противотуманные фары. Скорее всего виноваты предохранители. В этой статье мы расскажем, где находятся предохранители ВАЗ 2108, 2109, 21099 и как они меняются.Также прилагаем подробную схему предохранителей в монтажном блоке.

Код поставщика:
Монтажный блок предохранителя — 2114-3722010
Приборов:
Для замены предохранителей на ВАЗ 2108, 2109, 21099 не нужен инструмент
Схема и расположение предохранителей ВАЗ 2108, 2109, 21099:
Открыть капот. Затем прямо под лобовым стеклом вы увидите монтажный блок.

Нажмите на 2 защелки и откройте крышку.


Внутри есть специальный пинцет для замены предохранителей.


Подбираем предохранитель и меняем.


Блок предохранителей со снятой крышкой.


С левой стороны от водителя под панелью находится предохранитель задней противотуманной фары.

За что отвечают предохранители в монтажном блоке ВАЗ 2108, 2109, 21099.


Расшифровка значений предохранителей ВАЗ 2108, 2109, 21099:

Предохранитель #

Ампер

За что отвечает:

Противотуманная фара правая

Противотуманная фара левая

омыватель фар

Вентилятор отопителя
Насос омывателя
Щетка заднего стекла
Омыватель заднего стекла
Вентилятор радиатора
Обогреватель заднего стекла
Лампа освещения вещевого ящика

Указатели поворота
Задние фонари
Щетки лобового стекла
Генератор
Уровень тормозной жидкости

Давление масла
Ручной тормоз
Охлаждающая жидкость
Уровень топлива в баке
Контрольная лампа
Открытие двери

Внутреннее освещение
Задние фонари

Электрические стеклоподъемники

Государственный номер
Фонарь моторного отсека
Освещение приборов
Размеры
Освещение приборной панели
Прикуриватель

Звуковой сигнал

Размер заднего правого фонаря

Авария

Обогрев заднего стекла
Реле обогрева заднего стекла (контакты)
Патрон переносной лампы
Прикуриватель

Фара правая

Фара левая

Ближний свет левой фары

Ближний свет правой фары

Запасной

Запасной

омыватель фар

Вентилятор отопителя
Насос омывателя
Щетка заднего стекла
Омыватель заднего стекла
Вентилятор радиатора
Обогреватель заднего стекла
Лампа освещения вещевого ящика

Давление масла
Заслонка карбюратора
Ручной тормоз
Охлаждающая жидкость
Уровень топлива в баке
Контрольная лампа
Открытие двери

Задние тормоза
Освещение салона

Государственный номер
Фонарь моторного отсека
Освещение приборов
Размеры
Освещение приборной панели
Прикуриватель

Вентилятор радиатора

Фонарь задний левый

Фонарь задний правый

Аварийный сигнал

Прикуриватель
Обогрев заднего стекла

Дальний свет правой фары

Дальний свет левой фары

Ближний свет левой фары

Ближний свет правой фары

Для обслуживания и ремонта электрооборудования автомобиля ВАЗ особый подход был применен к компоновке каждого из компонентов общей системы. То есть все реле и предохранители размещены в одном компактном корпусе монтажного блока. Использование коммутационных взаимосвязанных цепей различных электрических систем позволяет отказаться от установки большого количества реле по всему корпусу машины и упрощает процесс ремонта их заменяемых деталей. Для поиска неисправных элементов не нужно разбирать всю машину — достаточно заменить само устройство, которое подключается к цепи с помощью унифицированных разъемов. Они нам в этом помогают.Далее мы приводим принципиальные электрические схемы МБ для автомобиля ВАЗ.

Распиновка монтажного блока 2107

Номер предохранителя Защищенные схемы
F1 (8A) (10A) Задние фонари (фонарь заднего хода). Электродвигатель отопителя. Контрольная лампа и реле обогрева заднего стекла (обмотка).
F2 (8A) (10A) Электродвигатели очистителя и омывателя лобового стекла. Электродвигатели очистителя и омывателя фары.Реле очистителя лобового стекла. Реле очистителя и омывателя фар (контакты)
F3 (8A) (10A) Запасной
F4 (8A) (10A) Запасной
F5 (16A) (20A) Реле включения обогревателя и обогревателя заднего стекла (контакты)
F6 (8A) (10A) Прикуриватель. Патрон переносной лампы
F7 (16A) (20A) Звуковые сигналы и реле включения звуковых сигналов
F8 (8A) (10A) Указатели поворота в аварийном режиме.Выключатель и реле-прерыватель указателей поворота и аварийной сигнализации в аварийном режиме.
F9 (8A) (10A) Регулятор напряжения генератора (для а / м с генератором Г-222)
F10 (8A) (10A) Указатели поворота в режиме указателя поворота и соответствующая контрольная лампа. Реле включения электродвигателя вентилятора (обмотка). Контрольная лампа резерва топлива, давления масла, стояночного тормоза, уровня тормозной жидкости. Контрольная лампа заряда аккумуляторной батареи.Комбинация устройств. Вольтметр. Система управления электропневматическим клапаном карбюратора. Реле контрольной лампы стояночного тормоза
F11 (8A) (10A) Задние фонари (стоп-сигналы). Внутренний свет
F12 (8A) (10A) Правая фара (дальний свет). Обмотка реле включения дворников (при включенном дальнем свете)
F13 (8A) (10A) Левая фара (дальний свет). Контрольная лампа дальнего света
F14 (8A) (10A) Левая фара (габаритный свет).Правый задний фонарь (габаритный свет). Подсветка номерного знака. Лампа на капоте. Контрольная лампа включения габаритного света
F15 (8A) (10A) Фара правая (габаритный свет). Левый задний фонарь (габаритный свет). Лампа прикуривателя. Лампы для приборного освещения
F16 (8A) (10A) Правая фара (ближний свет). Обмотка реле включения дворников (при включенном ближнем свете)
F17 (8A) (10A) Левая фара (ближний свет)

Монтажная блок-схема 2105-3722010-02 LADA 21054, 21074

Цепи, защищенные предохранителями

Номер предохранителя Защищенные схемы
F1 (10A) Лампочки заднего хода.Электродвигатель подогревателя. Обогрев заднего стекла. Реле обогрева заднего стекла (обмотка).
F2 (10A) Электродвигатели стеклоочистителя Электродвигатели насоса омывателя лобового стекла. Реле стеклоочистителя для омывателей и омывателей фар (контакты).
F3 (10A) Запасной.
F4 (10A) Запасной.
F5 (20A) Обогрев заднего стекла. Реле включения обогрева заднего стекла (контакты).
F6 (10A) Прикуриватель. Часы.
F7 (20A) Звуковой сигнал. Реле звукового сигнала. Электродвигатель вентилятора системы охлаждения радиатора. Реле включения электродвигателя вентилятора охлаждения радиатора (контакты)
F8 (10A) Указатели поворота (в аварийном режиме). Индикатор указателей поворотов (в аварийном режиме). Релейный выключатель указателей поворота и аварийной сигнализации.Выключатель аварийной световой сигнализации.
F9 (7,5 А) Лампы задних противотуманных фар. Индикатор включения ламп задних противотуманных фар.
F10 (10A) Указатели поворота (в режиме указателя поворота). Индикатор выключателя реле. Индикатор указателей поворота. Тахометр. Указатель уровня топлива. Индикатор резерва топлива. Свет стояночного тормоза. Реле низкого давления масла в системе смазки двигателя. Указатель температуры охлаждающей жидкости. Вольтметр. Сигнализатор аварийного состояния рабочей тормозной системы.Сменный аккумулятор. Реле электровентилятора. Обмотка возбуждения генератора (генератор 37.3701).
F11 (10A) Подсветка салона. Стоп-сигнал Подсветка багажного отделения.
F12 (10A) Дальний свет (правая фара).
F13 (10A) Дальний свет (левая фара). Сигнальная лампа дальнего света.
F14 (10A) Фонарь габаритный передний (левая фара). Задний фонарь (правый фонарь).Подсветка номерного знака. Выключатель габаритных огней.
F15 (10A) Фонарь габаритный передний (правая фара). Задний фонарь (левый фонарь). Лампа освещения прикуривателя. Лампа освещения приборов. Лампа освещения бардачка. Часы (осветительная лампа).
F16 (10A) Ближний свет фар (правая фара). Реле стеклоочистителей (обмотка реле).
F17 (10A) Ближний свет фар (левая фара).

Распиновка монтажного блока 2108

Здесь монтажный блок нового образца.Блок старой модели в целом имеет такую ​​же схему, но некоторые контакты (менее 5%) могут не совпадать.

Принципиальная схема монтажного блока LADA Samara (ВАЗ-21099 с панелью ВАЗ-2114).

Нумерация выводов в соединительных колодках, цвет подключаемых к ним проводов и электрических цепей.

кр. Генератор Генератор Генератор
Разъем Контакт Цвет провода Назначение
X1 (W1) 1 В электрические стеклоподъемники
2 G Выключатель зажигания (кл. 15/2)
3 GP
4 ЖГ Выключатель электродвигателя отопителя
5 R Выключатель зажигания (кл.30/1)
6 выключатель зажигания (кл.30)
7 дверной замок
8-P Выключатель зажигания (кл.50)
X2 (W2) 1 BG Выключатель стеклоочистителя заднего стекла
2 G переключатель указателя поворота (правый)
3 RP выключатель стоп-сигнала
4 В индикатор исправности лампы
5 Инвертор
6 ГБ дверь передняя левая
7 О КОМПАНИИ
8 34 сигнальная лампа дальнего света
9
10 4 Выключатель заднего противотуманного света
11 середина Контрольная лампа резерва топлива
12 Инвертор Контрольная лампа уровня топлива
13 Боеголовка внутреннее освещение
14 кг контрольная лампа стояночного тормоза
15 гх переключатель указателя поворота (левый)
16 Электродвигатель очистителя фар
17
X3 (W3) 1 скв. датчик скорости
2 ЧП выключатель сигнализации
3 GP переключатель указателей поворота
4 сб Контрольная лампа уровня масла
5 H вес
6 РБ сигнальная лампа омывающей жидкости
7 RO контрольная лампа износа тормозных колодок
8 3 дюйма переключатель фар
9 ЖЗ Выключатель стеклоочистителя
10 PG патрон
11 выключатель зажигания (кл.15)
12 РФ Выключатель омывателя заднего стекла
13
14 скв. противотуманная фара
15
16 SG манометр
17
18 R
19 с переключатель стеклоочистителя
20 ИЗ переключатель стеклоочистителя
21 О КОМПАНИИ Выключатель заднего противотуманного света
X4 (W4) 1 ZP Вкл и контрольная лампа обогрева заднего стекла
2 ГБ переключатель фар (дальний свет)
3 О КОМПАНИИ дворник
4 Боеголовка выключатель наружного освещения
5 К реостат подсветки приборов
6 R аккумулятор
7 Bw Выключатель стеклоочистителя и омывателя
8 О КОМПАНИИ блок Ш4 монтажный блок клемма 3
9 Среднечастотный диапазон переключатель звука
10 БП выключатель стоп-сигнала
11 R аккумулятор
12 Совместное предприятие выключатель фар (ближний свет)
13 сигнальная лампа
14
15
16 WG Контрольная лампа уровня тормозной жидкости
17 СТ указатель температуры охлаждающей жидкости
18 КБ индикатор заряда батареи
19 Hf Выключатель противотуманных фар
20 RZ Контрольная лампа уровня охлаждающей жидкости
21 F тахометр
X5 (W5) 1 3 дальний свет (правый)
2 3H дальний свет (левый)
3 СЧ Ближний свет (левый)
4-P стартер (класс 50)
5 ПБ вентилятор охлаждения радиатора
6 ИЗ Ближний свет (правый)
X6 (W6) 1
2 3
3 МС указатель поворота (передний левый)
4
5
6
7
8 Hf габаритный фонарь (передний правый)
9 Боеголовка термостат тепловентилятора
10 Hf габаритный фонарь (передний левый)
11 G указатель поворота (передний правый)
12 переключатель света заднего хода
13 WG датчик уровня тормозной жидкости
X7 ​​(W7) 1
2 ЖГ Электродвигатель очистителя фар
3 В Электродвигатель очистителя фар
4
5 сб датчик уровня масла
6 Среднечастотный диапазон звуковых сигналов
7 ИЗ датчик скорости
8 СТ датчик температуры охлаждающей жидкости
9 КБ (кл.61)
10 R насос омывателя лобового стекла
11 Боеголовка Выключатель лампы двигателя
12 РБ Датчик уровня омывающей жидкости
13 РФ тормозные накладки
14
15 КП тахометр
16 RZ датчик уровня охлаждающей жидкости
17 Сборный железобетон реле противотуманных фар
X8 (W8) 1 ЖП реле противотуманных фар
2 Hf противотуманная фара (левая)
3 F противотуманная фара (правая)
4 GP катушка зажигания
5 R (кл.30)
6 R (кл.30)
7
Ю РФ реле противотуманных фар
X9 (W9) 1 РФ
2 G указатель поворота (задний правый)
3 BG Электродвигатель очиститель заднего стекла
4 Оч задние противотуманные фары
5 Среднечастотный диапазон дверь задняя
6 Инвертор дверь передняя правая
7 Боеголовка внутреннее освещение
8 кг датчик ручного тормоза
9 Боеголовка тревожные кнопки открытой двери
10
11 ИЗ фонарь освещения номерного знака
12 ГБ дверь передняя левая
13 В внутреннее освещение
14-P стоп-сигналы
15 F габаритный фонарь (задний правый)
16 3 фонарь заднего хода
17 Hf габаритный фонарь (задний левый)
18 ЖГ очиститель заднего стекла
19 Обогрев заднего стекла
X11 (W11) 1 F насос
2 РФ Омыватель заднего стекла
3
4 F насос
5 Боеголовка лампа моторного отсека
6
7
8 куб.см лампа моторного отсека
9 В
10 электродвигатель стеклоочистителя
11
12 с Реле аварийного давления масла
13
14 R Клапан омывателя лобового стекла
15 с мотор стеклоочистителя
16 ИЗ электродвигатель стеклоочистителя
17 Сборный железобетон электродвигатель стеклоочистителя
18
19

Распиновка монтажного блока 2109

Монтажный блок ВАЗ 2109 предназначен для объединения жгутов проводов, а также для размещения реле и предохранителей.В первых моделях использовался монтажный блок типа 17.3722. Он состоит из корпуса, состоящего из двух частей, и печатной платы, на которой распаяны клеммы для подключения к площадкам жгута проводов, установки реле и предохранителей.

На автомобилях с инжекторным двигателем используются монтажные блоки аналогичные 2114-3722010-60, но имеют другое соединение для вентилятора охлаждения радиатора.

Предохранитель № Защищенные схемы
1 (8 А) F9 (7.5 А) Фара противотуманная правая
2 (8 А) F8 (7,5 А) Левая противотуманная фара
3 (8 А) F1 (10 А) Очистители фар (на момент включения). Очиститель Реле
фар (контакты). Клапан омывателя фар
4 (16 А) F7 (30 А) Очистители фар (в рабочем режиме). Реле стеклоочистителя фар
(обмотка). Электродвигатель вентилятора отопителя. Электродвигатель омывателя окон. Редуктор электродвигателя стеклоочистителя заднего стекла.Таймер омывателя заднего стекла. Клапаны омывателя лобового и заднего стекол. Реле (обмотка) включения электровентилятора системы охлаждения двигателя. Реле (обмотка) обогрева заднего стекла. Элемент управления ‘Лампа обогрева заднего стекла.
Лампа освещения перчаточного ящика
5 (8 А) F16 (15 А) Указатели поворота и реле-прерыватель указателей поворота и аварийной сигнализации (в режиме указателя поворота). Контрольная лампа Задние фонари (лампы заднего хода).
Мотор-редуктор и реле включения очистителя лобового стекла.Обмотка возбуждения генератора (при пуске двигателя). Контрольная лампа уровня тормозной жидкости. Контрольная лампа давления масла. Контрольная лампа воздушной заслонки карбюратора. Контрольная лампа стояночного тормоза. Лампа светового табло «СТОР». Указатель температуры охлаждающей жидкости. Указатель уровня топлива с лампой резерва. Вольтметр
6 (8 А) FЗ (10 А) Фонари задние (стоп-сигналы). Внутреннее освещение
6 (8 А) F6 (30 А) Электроэнергия передних дверей. Силовые реле
7 (8 А) F10 (7.5 А) Подсветка номерного знака. Лампа на капоте. Лампы осветительные приборы. Контрольная лампа внешнего освещения. Подсветка обогревателя табло. Лампа прикуривателя
8 (16 А) F5 (20 А) Электродвигатель вентилятора системы охлаждения двигателя и реле его включения (контакты). Звуковой сигнал и реле его включения
9 (8 А) F10 (7,5 А) Левая фара (габаритный свет). Левый задний фонарь (габаритный свет)
10 (8 А) F11 (7.5 А) Фара правая (габаритный свет). Фонарь задний правый (габаритный свет)
11 (8 А) F2 (10 А) Указатели поворота и прерыватель реле аварийной сигнализации (в режиме сигнализации). Сигнальная лампа
12 (16 А) F4 (20 А) Обогреватель заднего стекла. Реле (контакты) обогрева заднего стекла. Розетка для переносной лампы.
Прикуриватель
13 (8 А) F15 (7,5 А) Фара правая (дальний свет)
14 (8 А) F14 (7.5 А) Левая фара (дальний свет). Контрольная лампа дальнего света фар
15 (8 А) F13 (7,5 А) Фара левая (ближний свет)
16 (8 А) F12 (7,5 А) Фара правая (ближний свет)

Распиновка монтажного блока 2110

Цепи, защищенные предохранителями

Номер предохранителя Защищенные схемы
F1 (5A) Лампы фонарей освещения номерного знака.Лампы освещения приборов. Контрольная лампа габаритного света. Лампа освещения багажника. Лампы габаритной подсветки левой стороны
F2 (7,5 А) Левая фара (ближний свет)
F3 (10A) Левая фара (дальний свет)
F4 (10A) Правая противотуманная фара
F5 (30A) Электродвигатели стеклоподъемников
F6 (15A) Переносная лампа
F7 (20A) Звуковой сигнал двигателя вентилятора охлаждения двигателя
F8 (20A) Дефлектор заднего стекла.Реле (контакты) обогревателя заднего стекла
F9 (20A) Клапан рециркуляции. Дворники и омыватели лобового, заднего стекла и фар. Реле (обмотка) включения обогрева заднего стекла
F10 (20A) Запасной
F11 (5A) Лампы габаритных огней по правому борту
F12 (7,5 А) Правая фара (ближний свет)
F13 (10A) Правая фара (дальний свет).Контрольная лампа дальнего света
F14 (10A) Левая противотуманная фара
F15 (20A) Подогрев сидений. Замок замка багажника
F16 (10A) Реле мигалок / индикаторов (в режиме тревоги). Контрольная лампа аварийной сигнализации
F17 (7,5 А) Лампа внутреннего освещения. Лампа индивидуального освещения. Лампа подсветки замка зажигания. Лампы стоп-сигналов. Часы (или бортовой компьютер)
F18 (25A) Лампа освещения пылесборника.Контроллер нагревателя. Зажигалка
F19 (10A) Запирание дверных замков. Реле контроля исправности стоп-сигналов и габаритных огней. Указатели поворота с сигнальными лампами. Лампы заднего хода. Обмотка возбуждения генератора. Блок индикации бортовой системы мониторинга. Приборный щиток. Часы (или бортовой компьютер)
F20 (7,5 А) Задние противотуманные фары


Комбинация приборов ВАЗ
2110, 2110, 2111, 2112

Распиновка монтажного блока 2113, 2114, 2115

Схема монтажного блока ВАЗ-2113, 2114, 2115 Вариант No.1.

Схема монтажного блока ВАЗ-2113, 2114, 2115 Вариант №2.

Нумерация вилок в соединительных колодках монтажного блока ВАЗ 2113, 2114, 2115

Монтажный блок нового образца ВАЗ-2113, 2114, 2115. Расположение предохранителей и реле.

К1 — реле включения очистителей фар;
К2 — реле-прерыватель указателей поворота и сигнализации;
К3 — реле стеклоочистителя;
К4 — реле контроля исправности ламп;
К5 — реле стеклоподъемника;
К6 — реле включения звуковых сигналов;
К7 — реле включения обогрева заднего стекла;
К8 — реле дальнего света фар;
К9 — реле ближнего света;
F1 — F20 — предохранители;
X11 — выводы колодки жгута проводов

Таблица схем защищенных предохранителями на ВАЗ 2114

Номер предохранителя Сила тока, А Цепи, которые защищает предохранитель
F1 20 Реле включения задних противотуманных фар.Лампы задних противотуманных фар. Сигнализатор включения задних противотуманных фар
F2 10 Указатели поворота, реле указателей поворота и сигнализация (в режиме сигнализации) Сигнальная лампа аварийной сигнализации
F3 7,5 Передний светильник салона. Центральное внутреннее освещение. Освещение багажного отделения. Лампа подсветки замка зажигания Контрольная лампа двигателя. Лампы сигналов торможения. Маршрутный компьютер (если установлен)
F4 20 Патрон для подключения переносной лампы.Реле включения обогрева заднего стекла (контакты). Обогрев заднего стекла
F5 20 Звуковой сигнал. Реле звукового сигнала. Электродвигатель вентилятора охлаждения Предохранитель вентилятора.
F6 30 Электростеклоподъемники. Реле стеклоподъемника (контакты)
F7 30 Электродвигатель отопителя. Предохранитель печки ваз 2114, ваз 2115. Электродвигатель омывателя лобового стекла. Электродвигатели очистителей фар (в рабочем режиме) Предохранитель прикуривателя.Лампа освещения бардачка. Реле включения обогрева заднего стекла (обмотка)
F8 7,5 Предохранитель противотуманных фар ваз 2114, 2115 — фара противотуманная правая
F9 7,5 Предохранитель противотуманных фар ваз 2114, 2115 — левая противотуманная фара
F10 7,5 Лампы габаритного света по левому борту. Контрольная лампа габаритных огней. Лампы освещения номерного знака. Лампа капота Выключатель освещения приборов.Предохранитель подсветки переключателей, приборов, прикуривателя, пепельницы, рычагов управления отопителем
F11 7,5 Габаритные огни по правому борту
F12 7,5 Фара правая (ближний)
F13 7,5 Фара левая (ближний свет)
F14 7,5 Левая фара (дальний свет). Контрольная лампа дальнего света фар
F15 7,5 Фара правая (дальний свет)
F16 15 Указатели поворота, реле-прерыватель указателей поворота и аварийной сигнализации (в режиме указателя поворота).Лампочки заднего хода. Реле контроля исправности ламп. Блок индикации бортовой системы мониторинга. Комбинация приборов Контрольная лампа давления масла. Контрольная лампа стояночного тормоза (предохранитель стоп-сигнала). Контрольная лампа уровня тормозной жидкости. Контрольная лампа аккумуляторной батареи. Маршрутный компьютер (если установлен). Обмотка возбуждения генератора (в режиме запуска двигателя). Передний дворник. Управление подогревом сидений.

Слаженная работа автомобиля обеспечивается множеством сложных механизмов и узлов.

Для правильной работы всей системы автомобиля используется электричество.

Для защиты электросистемы от перегрузки используются предохранители. Все предохранители объединены в один монтажный блок. Блок предохранителей электрической цепи ВАЗ 2109 представляет собой небольшую печатную плату
с комплектом предохранителей.

Базовые знания блока на ВАЗ 2109

  1. Эта печатная плата находится под капотом автомобиля с левой стороны возле моторного щита под лобовым стеклом.
  2. Блок предохранителей электрической цепи Ваз 2109 выпускается производителями двух разновидностей.У них есть свои числовые обозначения, но в простонародье их называют просто: «старые» и «новые». Между ними есть несколько принципиальных отличий. Реле на них обозначены по-разному, используются разные типы предохранителей и соответственно разъемы для них разные.

Устройство старого предохранителя, блок-схема

Монтажный блок 17.3722 старого выпуска состоит из двух компонентов. Первый — это печатная плата, к которой пайкой крепятся все соединительные элементы с контактными площадками.Второй — установка реле и предохранителей.

Ниже расшифровка маркировки.

Реле
  1. К1 — отвечает за мытье стекла сзади.
  2. К2 — поворотники и аварийка.
  3. К3 — дворник.
  4. К5 — дальний свет фар.
  5. К6 — очиститель фар.
  6. К8 — отвечает за сигнал.
  7. К9 — включение вентилятора в системе охлаждения двигателя.
  8. К10 — отвечает за обогрев заднего стекла.
  9. К11 — фары ближнего света.
Структура схемы нового блока
  1. К1 — очиститель фар.
  2. К2 — прерыватель поворотников и аварийка.
  3. К3 — очиститель лобового стекла.
  4. К4 — контроль исправности лампочек.
  5. К5 — отвечает за окно.
  6. К6 — звуковой сигнал.
  7. К7 — обогрев заднего стекла.
  8. К8 — дальний свет.
  9. К9 — ближний свет.
Автоматические выключатели

Для различения розеток предохранителей принято использовать обозначение
латинской буквой F.Сами предохранители маркируются цифрой и буквой А, где цифра
означает силу тока, а буква А означает, что данный тип предназначен для защиты от токов короткого замыкания
.

Схема предохранителей

Ваз 2109 обозначена таким образом.

  1. F1 — очистители фар. Используйте предохранитель (10А).
  2. F2 — повороты и аварийный свет (10А).
  3. F3 — задние стоп-сигналы и лампа освещения салона (10А).
  4. F4 — подогрев стекла и прикуривателя (20А).
  5. F5 — вентилятор сигнала и охлаждения (20А).
  6. F6 — электростеклоподъемники на передних дверях (30А).
  7. F7 — очиститель фар (при работе) и вентилятор отопления (30А).
  8. F8 — противотуманка L (7,5А).
  9. F9 — противотуманная фара П (7,5А).
  10. F10 — лампа освещения приборной панели, лампа моторного отсека и лампа освещения салона (7,5А).
  11. F11 — правильные габариты и фара (7,5А).
  12. F12 — фара ближнего света П (10А).
  13. F13 — фара ближнего света L (7.5А).
  14. F14 — фара дальнего света L и контрольная лампа включения этих фар (7,5А).
  15. F15 — дальний свет фар П (7,5А).
  16. F16 — витки (15А).

Инструкции по замене предохранителя

Если в машине есть проблема с каким-либо электрическим устройством, сначала проверьте предохранитель, который отвечает за правильную работу этой цепи. Если проблема именно в нем, не огорчайтесь, отремонтировать своими руками не составит труда даже новичку в этом деле.

Настоятельно рекомендуется всегда иметь под рукой комплект новых предохранителей. Но следует помнить, что не все электрические цепи защищены предохранителями. К таким устройствам относятся генератор, зажигание, стартер, сам аккумулятор, центральный замок двери.

Меры предосторожности

В случае поломки и последующего ремонта необходимо соблюдать осторожность.

  1. При ремонте автомобильного электрооборудования обязательно отключите провод
    от минусовой клеммы аккумуляторной батареи.
  2. При замене предохранителей придерживайтесь маркировки. Ни в коем случае не заменяйте их другими. Также не замыкайте цепь перемычкой.
  3. Так же нельзя закоротить провода, проверить цепь на наличие искры,
    это приведет к выгоранию токовой дорожки.
  4. Если есть необходимость снять блок, то использовать для этого отвертку по металлу
    нельзя. Это может привести к замыканию реле и возгоранию.
    дорожек, что приведет к выходу из строя всей платы.
Важные моменты

Если у вас неисправна электрическая схема ВАЗ 21093 и перед вами стоит задача замены блока
нового образца на старый, в этом случае обязательно подключите вентилятор двигателя
, который находится в системе охлаждения. через реле.

Игнорируя это, пути, по которым течет ток, выгорят. Если задача обратная, то есть мы поменяем старый на новый, то нам нужно установить новую версию датчика включения электровентилятора.Это необходимо сделать, потому что его контакты рассчитаны на больший ток.

Какие могут быть проблемы со схемами предохранителей

Проблем с электросхемой ВАЗ 21093 может быть несколько.

  1. Электросхема ВАЗ 21093 легко меняется и заменить ее самостоятельно несложно. Более того, в Интернете есть инструкция с фото и видео, как это сделать. Но можно и без него разобраться.
  2. Вся процедура выполняется аккуратно и без спешки.
  3. Отключите все имеющиеся предохранители и реле.
  4. Снимите саму плату. Далее либо замените, либо почистите старый.
  5. Тщательно очистите дорожки растворителем, просто делайте все
    предельно аккуратно и осторожно, так как живые дорожки
    легко могут повредить, а если вы повредите их, вам придется припаять.
  6. Соберите в обратном порядке.
  7. Электросхема ВАЗ 21093
  8. готова к выполнению своих функций.

Вельт Авто Митино.

Автомобиль — это сложный механизм, состоящий из множества различных компонентов, деталей и электрических схем, мы читаем статью.Для защиты последнего (в основном от перегрузки и короткого замыкания) в нем предусмотрены предохранители, которые в ВАЗ 2109 по большей части объединены в один блок — монтажный, он же блок предохранителей.

Что нужно знать о блоке предохранителей ВАЗ 2109?

  1. Блок предохранителей на ВАЗ 2109 находится под капотом автомобиля: слева, между основанием лобового стекла и моторным щитом.
  2. На сегодняшний день можно встретить два варианта монтажного блока «девятка»: старый, тип 17.3722, а новый — 2114-3722010-60 / 2114-3722010-18 (устанавливается на автомобили ВАЗ с 1998 года). Их главное отличие — другое обозначение реле, разъемов и предохранителей; разные рейтинги последнего, а также отсутствие (за ненадобностью) в обновленной версии двух реле: электродвигателя вентилятора охлаждения и времени омывателя заднего стекла.
  3. Обозначения на корпусе блока предохранителей представляют собой порядковые номера последнего, позволяющие определить с помощью схемы блока, за какую электрическую цепь отвечает каждый из них.Например, предохранитель с обозначением F3 в новом монтажном блоке (в старом у него был предохранитель под номером 6) отвечает за освещение салона и задние стоп-сигналы, а предохранитель F1 (до 1998 года — предохранитель номер 3) отвечает для омывателей фар, очистителей фар и т. д. d.

Схема блока предохранителей ВАЗ 2109.

Монтажный блок 17.3722.

  1. (К6) реле включения очистителей фар;
  2. (К1) таймер омывателя заднего стекла;
  3. (К2) реле-прерыватель указателей поворота и аварийной сигнализации;
  4. (К3) реле стеклоочистителя;
  5. контактные перемычки на месте реле контроля исправности ламп;
  6. (К10) реле обогрева заднего стекла;
  7. запасной предохранитель;
  8. (К5) реле дальнего света;
  9. (К11) реле включения фар;
  10. Предохранитель
  11. ;
  12. (К9) реле включения электродвигателя вентилятора системы охлаждения двигателя;
  13. (К8) реле включения звукового сигнала;

Монтажный блок 2114-3722010-60.

Схема подключения монтажного блока 2114-3722010-60.

  • внешняя цифра в обозначении вилки — это номер колодки, а внутренняя — условный номер вилки.
  • предохранители F1-F16.
  • реле ближнего света фар К9.
  • Реле дальнего света К8.
  • реле включения звуковых сигналов К6.
  • реле включения обогрева заднего стекла К7.
  • реле включения омывателей фар К1.
  • Реле электрического стеклоподъемника К5.
  • реле контроля исправности ламп К4.
  • к3 реле стеклоочистителя.
  • реле-прерыватель указателей поворота и аварийной сигнализации К2.

Схема подключения монтажного блока 17.3722.

  • реле-прерыватель указателей поворота и аварийной сигнализации К2;
  • Реле стеклоочистителя К3;
  • реле стеклоподъемника (не установлено) К7;
  • реле контроля исправности ламп (внутри показаны контактные перемычки, которые устанавливаются вместо реле) К4;
  • Таймер омывателя заднего стекла К1;
  • реле включения электродвигателя вентилятора системы охлаждения двигателя К9;
  • реле включения очистителей фар К6;
  • реле включения обогрева заднего стекла К10;
  • звуковое реле К8;
  • реле дальнего света К5;
  • реле ближнего света фар К11;
  • внешняя цифра в обозначении вилки — это номер колодки, а внутренняя — условный номер вилки;

Возможные неисправности блока предохранителей ВАЗ 2109 и методы их устранения.

1. Перегорел предохранитель (один или несколько).

Это наиболее частое повреждение монтажного блока. Исправить это просто: купите новый соответствующий предохранитель на необходимую силу тока и установите его на место старого. Но не забывайте выяснять причины их неудачи. В противном случае проблема может повториться.

2. Окисление контактов платы с токоведущими дорожками.

Еще одна довольно частая проблема, вызванная не лучшим расположением блока предохранителей в «девятке», из-за чего там может скапливаться вода.Именно здесь это источник проблем, которые можно решить двумя способами: первый — это приобретение нового монтажного блока и его установка вместо существующего, а второй — просто очистка окисленных контактов. С первым вариантом все понятно. Что касается второго, то здесь тоже все предельно просто, главное — подходить ответственно, а все действия выполнять с особой тщательностью и точностью.

Итак, отсоединяем все реле и предохранители в блоке, снимаем плату, чистим обычным растворителем (здесь важно — чтобы не повредить дорожки микрочипа, паяльником тоже придется поработать) и в в обратном порядке, вернуть все на свои места.

Добрый день. Сегодня у нас есть автосервис ВАЗ 2108, 2109, 21099. Приехал к нам с желанием разобраться с электрикой. В машине произошел скачок напряжения, после чего перестали работать дворники, поворотники и задние противотуманные фары. Скорее всего виноваты предохранители. В этой статье мы расскажем, где находятся предохранители ВАЗ 2108, 2109, 21099 и как они меняются. Также прилагаем подробную схему предохранителей в монтажном блоке.

Артикул:

Блок крепления предохранителей — 2114-3722010

Приборы:

Для замены предохранителей на ВАЗ 2108, 2109, 21099 не нужен инструмент

Схема и расположение предохранителей ВАЗ 2108 , 2109, 21099:

Откройте капот.Под лобовым стеклом вы увидите монтажный блок.

Внутри можно найти специальный пинцет для замены предохранителей.

Следующим шагом будет подобрать предохранитель и заменить его.

Блок предохранителей со снятой крышкой.

Под панелью с левой стороны от водителя находится предохранитель задней противотуманной фары.

За что отвечают предохранители в монтажном блоке ВАЗ 2108, 2109, 21099.

Расшифровка значений предохранителей ВАЗ 2108, 2109, 21099:

Предохранитель #

За что отвечает:

Противотуманная фара правая

Противотуманная фара левая

омыватель фар

Вентилятор отопителя
Насос омывателя
Щетка заднего стекла
Омыватель заднего стекла
Вентилятор радиатора
Обогреватель заднего стекла
Лампа освещения вещевого ящика

Указатели поворота
Задние фонари
Щетки лобового стекла
Генератор
Уровень тормозной жидкости

Давление масла
Ручной тормоз
Охлаждающая жидкость
Уровень топлива в баке
Контрольная лампа
Открытие двери

Внутреннее освещение
Задние фонари

Электрические стеклоподъемники

Табличный номер
Фонарь в моторном отсеке
Освещение приборов
Размеры
Освещение приборной панели
Прикуриватель

Звуковой сигнал

Размер заднего правого фонаря

Несчастный случай

Обогрев заднего стекла
Реле обогрева заднего стекла (контакты)
Патрон переносной лампы
Прикуриватель

Фара правая

Фара левая

Ближний свет левой фары

Ближний свет передняя правая фара

Запасной

Запасной

омыватель фар

Вентилятор отопителя
Насос омывателя
Щетка заднего стекла
Омыватель заднего стекла
Вентилятор радиатора
Обогреватель заднего стекла
Лампа освещения вещевого ящика

Давление масла
Заслонка карбюратора
Ручной тормоз
Охлаждающая жидкость
Уровень топлива в баке
Контрольная лампа
Открытие двери

Задние тормоза
Освещение салона

Табличный номер
Фонарь в моторном отсеке
Освещение приборов
Размеры
Освещение приборной панели
Прикуриватель

Вентилятор радиатора

Фонарь задний левый

Фонарь задний правый

Аварийный сигнал

Прикуриватель
Обогрев заднего стекла

Дальний свет правая фара

Дальний свет левой фары

Ближний свет левой фары

Ближний свет передняя правая фара

Разветвитель прикуривателя.Чем он полезен для водителя и как правильно его выбрать?


Наверное, каждому из нас в длительной поездке приходилось пользоваться ноутбуком, чайником или мобильной зарядкой. Все это требует электричества. В автомобиле эту функцию выполняет прикуриватель, являющийся своеобразной розеткой при использовании вышеперечисленных электронных устройств. Однако бывают случаи, когда одного разъема питания недостаточно. Например, вы хотите посмотреть фильм и даже зарядить свой мобильный телефон. Конечно, обычный прикуриватель не в состоянии отдать энергию сразу нескольким устройствам.Для этих целей есть специальные разветвители. К счастью, современный автомобильный аккумулятор может обеспечить необходимый ток для нескольких устройств, поэтому в электронной схеме не произойдет перегрева и коротких замыканий.


Однако бывают случаи, когда автовладельцы подключают мощные компрессоры, чтобы накачать колеса в разъем. В этом случае риски перегрева устройств увеличиваются в несколько раз. Но, к счастью, почти каждый разветвитель прикуривателя на 2 розетки и более оборудован предохранителями.В определенный момент они отключают прибор от сети, тем самым предотвращая его перегрев.


Универсальность такой детали, как разветвитель прикуривателя, трудно переоценить. Незаменим при длительных поездках и командировках. И даже если вы подключите к трем разъемам одновременно ионизатор, автономный обогреватель и ноутбук, вы можете быть абсолютно спокойны за их безопасность. Умное устройство обязательно среагирует на возможные риски перегрева и в нужный момент отключит подачу электроэнергии.Также стоит отметить, что прикуриватель-разветвитель может быть укомплектован удлинителем, благодаря которому можно расширить область его применения.

Критерии выбора

Выбрать хороший прикуриватель / разветвитель довольно просто. Производители тут особого значения не имеют, главное, чтобы разъем соответствовал нормативным требованиям. Лучшими считаются устройства с глубиной гнезда 2,9-3,5 сантиметра и шириной 2,1-2,2 сантиметра. К этому разъему можно подключить абсолютно любую вилку.Что касается предохранителей, то они должны быть обязательными.

Как установить?

А разветвитель прикуривателя монтируется довольно просто. Разветвители автомобильного прикуривателя имеют 2 конца, один из которых соединяет сам источник тока, а второй служит тройником. Таким образом, мы получаем от одного прикуривателя 2 и более функционирующих устройства.


Можно ли подключить к разъему устройства 220 вольт?

Нет, к сожалению, обычная прикуриватель не может вырабатывать такое количество энергии.Максимум, что можно получить от него, — это мощность 12 В. Если нужно больше, автомобилисты используют специальные преобразователи напряжения. Благодаря им можно подключить стандартный телевизор, фен и даже кофемолку. Однако вряд ли аккумулятор в таких условиях сможет долго держать хороший заряд.

Монтажный блок. Распиновка монтажных блоков автомобилей ВАЗ Монтажный блок форсунки ВАЗ 2109 схема

Блоки предохранителей, которые устанавливаются на ВАЗ 2109, предназначены для совмещения электропроводки.Основная задача БП — предотвращение поломок электрооборудования, установленного в автомобиле.

Блок крепления предохранителей карбюратор ВАЗ 2109 и инжектор ВАЗ 2109, есть ли разница

Если говорить о блоках предохранителей, то фактор используемой системы впрыска топлива (инжектор или карбюратор) никакой роли не играет. БП будет отличаться только годом выпуска автомобиля. То есть монтажные блоки форсунки и карбюратора одинаковые.

Блок предохранителей ВАЗ 2109 где он расположен

Нужный блок находится под капотом напротив водительского сиденья, фактически под самым лобовым стеклом.

Блок предохранителей ВАЗ 2109 (выпуск до 1998 г.) и ВАЗ 2109 (выпуск после 1998 г.), в чем разница

Всю линейку ВАЗ 2109 можно разделить на две категории — произведенные до 1998 года и выпущенные после 1998 года. Старые автомобили комплектуются БП с маркировкой 17.3722. Такой блок предохранителей состоит из инженерной платы и корпуса. К плате припаяны реле, контакты проводов и предохранители. На обновленных версиях «девяток», выпущенных после 1988 года, БП имеет маркировку 2114-3722010-60.Вот уже наблюдаем предохранители.


БП 17.3722

Различия между старой и обновленной версиями заключаются в следующем:

  • Элементы монтажного блока имеют другую маркировку.
  • Номинал предохранителя другой.
  • В новом агрегате нет реле времени омывателя заднего стекла и реле электродвигателя вентилятора охлаждения.

Блок предохранителей ВАЗ 2109 старого образца, расшифровка предохранителей

Защищенная цепь Сила тока Номер предохранителя
Запасной 10A F1
Сигнальная лампа аварийной сигнализации, выключатель аварийной сигнализации, указатели поворота 10A F2
Внутренний свет, задние фонари 10A F3
Прикуриватель, гнездо для переноски, контакты включения обогрева заднего стекла, элемент обогрева заднего стекла 20A F4
Звуковой сигнал 20A F5
Запасной 30A F6
Лампа освещения бардачка, контрольная лампа включения обогрева заднего стекла, реле включения обогрева заднего стекла, реле включения вентилятора радиатора, электродвигателя омывателя лобового стекла, электродвигателя вентилятора печки 30A F7
Запасной 7.5A F8
Запасной 7,5 А F9
Фара левая боковая 7,5 А F10
Фара правая боковая 7,5 А F11
Ближний свет правый 7,5 А F12
Фара ближнего света левая 7,5 А F13
Левый дальний свет, лампа включения дальнего света 7.5A F14
Фара дальнего света правая 7,5 А F15
Вольтметр, контрольная лампа резерва топлива, указатель уровня топлива, указатель температуры охлаждающей жидкости, контрольные лампы стояночного тормоза, давление масла, контрольные индикаторы, реле включения стеклоочистителей, фонари заднего хода, реле аварийной сигнализации, контрольные индикаторы 15A F16

Блок реле монтажный ВАЗ 2109 старая модель, расшифровка

ВАЗ 2109 Блок предохранителей нового типа для карбюраторных и инжекторных двигателей, расшифровка


Новый БП
Защищенная цепь Номинальный ток Номер предохранителя
Запасной 8A 1
Запасной 8A 2
Запасной 8A 3
Электросхема электродвигателя и выключатель печки, реле вентилятора радиатора 16А 4
Выключатель стояночного тормоза и гидравлического тормоза, аварийный стоп-сигнал, датчик и контрольная лампа аварийного давления масла, датчик температуры, индикатор температуры охлаждающей жидкости, индикаторная лампа уровня топлива, датчик уровня топлива, индикатор уровня топлива, вольтметр, тахометр, лампы заднего хода, оптика задний ход, указатели поворота и сигнальные лампы поворотников, выключатель и прерыватель поворотников, выключатель аварийного освещения 3A 5
Выключатель внутреннего освещения и стоп-сигнала 8A 6
Лампа и выключатель освещения панели приборов, лампа освещения перчаточного ящика, лампа подсветки прикуривателя и ручки отопителя, контрольная лампа включения габаритов, лампы освещения помещения 8A 7
Электродвигатель вентилятора радиатора, звуковой сигнал 16А 8
Левая лампа, задняя левая лампа 8A 9
Правая лампа, правая задняя лампа, контрольная лампа и выключатель противотуманных фар 8A 10
Лампы указателей поворота, выключатель и выключатель указателей поворота, сигнальная лампа в аварийном режиме 8A 11
Гнездо для переноски лампы, прикуривателя 16А 12
Дальний свет (правая фара) 8A 13
Дальний свет (левая фара), контрольная лампа дальней оптики 8A 14
Ближний свет (правая фара) 8A 15
Ближний свет (левая фара) 8A 16

Реле монтажного блока ВАЗ 2109 нового образца расшифровка

Где блок предохранителей?

Схема предохранителей нанесена на противоположную сторону пластиковой крышки, которой блок закрыт.

Как понять, что перегорел предохранитель

Неисправность предохранителя может быть определена по расплавленной нити накала — плавкому элементу, который плавится и замыкает контакты, предохраняя электрооборудование от высокого напряжения.

Живая безопасность

Обязательно отсоедините отрицательную клемму от аккумулятора.

Снятие и замена предохранителя своими руками (подробно)

Заказ на работы:


Слаженная работа автомобиля обеспечивается множеством сложных механизмов и узлов.

Для правильной работы всей системы автомобиля используется электричество.

Для защиты электросистемы от перегрузки используются предохранители. Все предохранители объединены в один монтажный блок. Блок предохранителей электрической цепи ВАЗ 2109 представляет собой небольшую печатную плату
с комплектом предохранителей.

Базовые знания блока на ВАЗ 2109

  1. Эта печатная плата находится под капотом автомобиля с левой стороны возле моторного щита под лобовым стеклом.
  2. Блок предохранителей электрической цепи Ваз 2109 выпускается производителями двух разновидностей. У них есть свои числовые обозначения, но в простонародье их называют просто: «старые» и «новые». Между ними есть несколько принципиальных отличий. На них по-разному обозначены реле, используются разные типы предохранителей и соответственно разъемы для них разные.

Устройство старого предохранителя, блок-схема

Монтажный блок 17.3722 старого выпуска состоит из двух компонентов.Первый — это печатная плата, к которой пайкой крепятся все соединительные элементы с контактными площадками. Второй — установка реле и предохранителей.

Ниже расшифровка маркировки.

Реле
  1. К1 — отвечает за мытье стекла сзади.
  2. К2 — поворотники и аварийка.
  3. К3 — дворник.
  4. К5 — дальний свет фар.
  5. К6 — очиститель фар.
  6. К8 — отвечает за сигнал.
  7. К9 — включение вентилятора в системе охлаждения двигателя.
  8. К10 — отвечает за обогрев заднего стекла.
  9. К11 — фары ближнего света.
Структура схемы нового блока
  1. К1 — очиститель фар.
  2. К2 — прерыватель поворотников и аварийка.
  3. К3 — очиститель лобового стекла.
  4. К4 — контроль исправности лампочек.
  5. К5 — отвечает за окно.
  6. К6 — звуковой сигнал.
  7. К7 — обогрев заднего стекла.
  8. К8 — дальний свет.
  9. К9 — ближний свет.
Автоматические выключатели

Для различения розеток предохранителей принято использовать обозначение
латинской буквой F. Сами предохранители маркируются цифрой и буквой А, где цифра
означает силу тока, а буква А означает, что данный тип является предназначен для защиты от
токов короткого замыкания.

Схема предохранителей

Ваз 2109 обозначена таким образом.

  1. F1 — очистители фар. Используйте предохранитель (10А).
  2. F2 — повороты и аварийный свет (10А).
  3. F3 — задние стоп-сигналы и лампа освещения салона (10А).
  4. F4 — подогрев стекла и прикуривателя (20А).
  5. F5 — вентилятор сигнала и охлаждения (20А).
  6. F6 — электростеклоподъемники на передних дверях (30А).
  7. F7 — очиститель фар (при работе) и вентилятор отопления (30А).
  8. F8 — противотуманка L (7,5А).
  9. F9 — противотуманки П (7,5А).
  10. F10 — лампа освещения приборной панели, лампа моторного отсека и лампа освещения салона (7.5А).
  11. F11 — правильные габариты и фара (7,5А).
  12. F12 — фара ближнего света П (10А).
  13. F13 — фара ближнего света L (7,5А).
  14. F14 — фара дальнего света L и контрольная лампа включения этих фар (7,5А).
  15. F15 — дальний свет фар П (7,5А).
  16. F16 — витки (15А).

Инструкции по замене предохранителя

Если в машине есть проблема с каким-либо электроприбором, сначала проверьте предохранитель, который отвечает за правильную работу этой цепи.Если проблема именно в нем, не огорчайтесь, отремонтировать своими руками не составит труда даже новичку в этом деле.

Настоятельно рекомендуется всегда иметь под рукой комплект новых предохранителей. Но следует помнить, что не все электрические цепи защищены предохранителями. К таким устройствам относятся генератор, зажигание, стартер, сам аккумулятор, центральный замок двери.

Меры предосторожности

В случае поломки и последующего ремонта необходимо соблюдать осторожность.

  1. При ремонте автомобильного электрооборудования обязательно отключите провод
    от минусовой клеммы аккумуляторной батареи.
  2. Чтобы заменить предохранители, следуйте маркировке. Ни в коем случае не заменяйте их другими. Также не замыкайте цепь перемычкой.
  3. Так же нельзя закоротить провода, проверить цепь на искру,
    это приведет к прогоранию пути тока.
  4. Если есть необходимость снять блок, то использовать для этого отвертку по металлу
    нельзя.Это может привести к тому, что реле замкнется и так же перегорит.
    дорожек, что приведет к выходу из строя всей платы.
Важные моменты

Если у вас неисправна электрическая схема ВАЗ 21093 и перед вами стоит задача замены блока
нового образца на старый, в этом случае обязательно подключите вентилятор двигателя
, который находится в системе охлаждения. через реле.

Игнорируя это, пути, по которым течет ток, выгорят.Если задача обратная, то есть мы поменяем старую на новую, то нам нужно установить новую версию датчика включения электровентилятора. Это необходимо сделать, потому что его контакты рассчитаны на больший ток.

Какие могут быть проблемы со схемами предохранителей

Проблем с электросхемой ВАЗ 21093 может быть несколько.

  1. Электросхема ВАЗ 21093 легко меняется и заменить ее самостоятельно несложно. Более того, в Интернете есть инструкция с фото и видео, как это сделать.Но можно и без этого разобраться.
  2. Вся процедура выполняется аккуратно и без спешки.
  3. Отключите все имеющиеся предохранители и реле.
  4. Снимите саму плату. Далее либо замените, либо почистите старый.
  5. Тщательно очистите дорожки растворителем, просто делайте все
    предельно аккуратно и осторожно, так как живые дорожки
    легко могут повредить, а если вы повредите их, вам придется припаять.
  6. Соберите в обратном порядке.
  7. Электросхема ВАЗ 21093
  8. готова к выполнению своих функций.

Вельт Авто Митино.

Добрый день. Сегодня у нас есть автосервис ВАЗ 2108, 2109, 21099. Приехал к нам с желанием разобраться с электрикой. В машине произошел скачок напряжения, после чего перестали работать дворники, поворотники и задние противотуманные фары. Скорее всего виноваты предохранители. В этой статье мы расскажем, где находятся предохранители ВАЗ 2108, 2109, 21099 и как они меняются. Также прилагаем подробную схему предохранителей в монтажном блоке.

Артикул:

Блок крепления предохранителей — 2114-3722010

Приборы:

Для замены предохранителей на ВАЗ 2108, 2109, 21099 не нужен инструмент

Схема и расположение предохранителей ВАЗ 2108 , 2109, 21099:

Откройте капот. Под лобовым стеклом вы увидите монтажный блок.

Внутри можно найти специальный пинцет для замены предохранителей.

Следующим шагом будет подобрать предохранитель и заменить его.

Блок предохранителей со снятой крышкой.

Под панелью с левой стороны от водителя находится предохранитель задней противотуманной фары.

За что отвечают предохранители в монтажном блоке ВАЗ 2108, 2109, 21099.

Расшифровка значений предохранителей ВАЗ 2108, 2109, 21099:

Предохранитель #

За что отвечает:

Противотуманная фара правая

Противотуманная фара левая

омыватель фар

Вентилятор отопителя
Насос омывателя
Щетка заднего стекла
Омыватель заднего стекла
Вентилятор радиатора
Обогреватель заднего стекла
Лампа освещения вещевого ящика

Указатели поворота
Задние фонари
Щетки лобового стекла
Генератор
Уровень тормозной жидкости

Давление масла
Ручной тормоз
Охлаждающая жидкость
Уровень топлива в баке
Контрольная лампа
Открытие двери

Внутреннее освещение
Задние фонари

Электрические стеклоподъемники

Табличный номер
Фонарь в моторном отсеке
Освещение приборов
Размеры
Освещение приборной панели
Прикуриватель

Звуковой сигнал

Размер заднего правого фонаря

Несчастный случай

Обогрев заднего стекла
Реле обогрева заднего стекла (контакты)
Патрон переносной лампы
Прикуриватель

Фара правая

Фара левая

Ближний свет левой фары

Ближний свет передняя правая фара

Запасной

Запасной

омыватель фар

Вентилятор отопителя
Насос омывателя
Щетка заднего стекла
Омыватель заднего стекла
Вентилятор радиатора
Обогреватель заднего стекла
Лампа освещения вещевого ящика

Давление масла
Заслонка карбюратора
Ручной тормоз
Охлаждающая жидкость
Уровень топлива в баке
Контрольная лампа
Открытие двери

Задние тормоза
Освещение салона

Табличный номер
Фонарь в моторном отсеке
Освещение приборов
Размеры
Освещение приборной панели
Прикуриватель

Вентилятор радиатора

Фонарь задний левый

Фонарь задний правый

Аварийный сигнал

Прикуриватель
Обогрев заднего стекла

Дальний свет правая фара

Дальний свет левой фары

Ближний свет левой фары

Ближний свет передняя правая фара

Большинство электрических цепей имеют предохранители.Электродвигатели мотор-редукторов (стеклоочистители, стеклоочистители заднего стекла (ВАЗ-2108, -2109), фары — при наличии) защищены автоматическими биметаллическими предохранителями многоразового действия. Цепь питания системы впрыска (двигатель 2111) защищена плавкой вставкой из провода с сердечником меньшего размера (1 мм2). Цепь заряда аккумуляторной батареи, зажигания (карбюраторные двигатели), пуска двигателя, цепь «генератор — замок зажигания — монтажный блок» не защищены. Мощные потребители (стартер, фары, мотор вентилятора охлаждения, бензонасос и др.) подключаются через реле.

Блок реле и предохранителей в ВАЗ 2108-09-099 (карбюратор, инжектор) находится под капотом, в отсеке перед лобовым стеклом с левой стороны.

Монтажный блок предохранителей 2114-3722010-18

Реле / ​​предохранитель № Расшифровка
К1
К2
K3 Реле стеклоочистителя
К4
K5
K6
K7
K8
K9
F1-F16 Предохранители

Монтажный блок предохранителя 2114-3722010-60

Реле / ​​предохранитель No. Расшифровка
K1 Реле стеклоочистителя фар
K2 Реле указателя поворота
K3
К4 Реле контроля исправности ламп стоп-сигнала и габаритных огней
K5 Реле стеклоподъемника
K6 Звуковые реле
K7 Реле электрического обогрева заднего стекла
K8 Реле дальнего света фар
K9 Реле ближнего света фар
F1-F16 Предохранители
F1-F20 Запасные предохранители

Блок предохранителей 17.3722

Реле / ​​предохранитель № Расшифровка
1 (K6) Реле стеклоочистителя фар
2 (K1)
3 (K2) Реле указателя поворота
4 (K3) Реле стеклоочистителя
5 Контактные перемычки вместо реле контроля исправности лампы
6 (K10)
7 Запасной предохранитель
8 (K5) Реле дальнего света фар
9 (K11) Реле ближнего света фар
10 Предохранитель
11 (K9)
12 (K8)

Расшифровка предохранителей монтажного блока ВАЗ 2109, 2108, 21099

F1-F16 — монтажный блок 2114-3722010-60, 2114-3722010-18.

Цифры с 1 по 16 — монтажный блок старого образца 17.3722

N предохранитель Расшифровка
1 (8 A), F9 (7,5 A) Правая противотуманная фара
2 (8 A), F8 (7,5 A) Левая противотуманная фара
3 (8 А), F1 (10 А) Очистители фар (на момент включения).

Реле стеклоочистителей фар (контакты).Клапан омывателя фар

4 (16 А), F7 (30 А) Очистители фар (в рабочем режиме).

Реле стеклоочистителей фар (обмотка).

Электродвигатель вентилятора отопителя — предохранитель печи

Электродвигатель омывателя окон.

Редуктор электродвигателя очистителя заднего стекла.

Таймер омывателя заднего стекла.

Клапаны омывателей лобового и заднего стекол.

Реле (обмотка) включения электровентилятора системы охлаждения двигателя.

Реле (обмотка) обогрева заднего стекла.

Контрольная лампа обогрева заднего стекла.

Лампа освещения вещевого ящика

5 (8 А), F16 (15 А) Указатели поворота и реле-прерыватель указателей поворота и аварийной сигнализации (в режиме указателя поворота). Контрольная лампа

Задние фонари (лампы заднего хода).

Мотор-редуктор и реле включения очистителя лобового стекла. Обмотка возбуждения генератора (при пуске двигателя). Контрольная лампа уровня тормозной жидкости.

Контрольная лампа давления масла.

Контрольная лампа воздушной заслонки карбюратора. Контрольная лампа стояночного тормоза.

Лампа светового табло «СТОП».

Указатель температуры охлаждающей жидкости.

Указатель уровня топлива с лампой резерва. Вольтметр

6 (8 А), F3 (10 А) Задние фонари (стоп-сигналы).

Внутреннее освещение

6 (8 А), F6 (30 А) Электростеклоподъемники передних дверей.

Реле стеклоподъемника

7 (8 А), F10 (7.5 А) Подсветка номерного знака. Лампа на капоте.

Лампы осветительные приборы.

Контрольная лампа внешнего освещения. Подсветка табло, рычаги обогревателя. Лампа прикуривателя

8 (16 А), F5 (20 А) Электродвигатель вентилятора системы охлаждения двигателя и реле его включения (контакты).

Звуковой сигнал и реле его включения

9 (8 А), F10 (7,5 А) Левая фара (габаритный свет).

Фонарь задний левый (габаритный свет)

10 (8 А), F11 (7,5 А) Фара правая (просвет свиней).

Фонарь задний правый (габаритный свет)

11 (8 А), F2 (10 А) Указатели поворота и прерыватель реле аварийной сигнализации (в режиме сигнализации).

Сигнальная лампа

12 (16 А), F4 (20 А) Обогрев заднего стекла.

Реле (контакты) обогрева заднего стекла. Розетка для переносной лампы.Прикуриватель

13 (8 А), F15 (7,5 А) Правая фара (дальний свет)
14 (8 А), F14 (7,5) Левая фара (дальний свет).

Контрольная лампа дальнего света фар

15 (8 А), F13 (7,5 А) Левая фара (ближний свет)
16 (8 А), F12 (7,5 А) Правая фара (ближний свет)

Схема монтажного блока предохранителей ВАЗ 2109, 2108, 21099 (блок 17.3722)

(внешняя цифра в обозначении конца провода — это номер блока, а внутренняя цифра — условный номер вилки)

Номер реле / ​​предохранителя Расшифровка
K1 Таймер омывателя заднего стекла
K2 Реле указателя поворота
K3 Реле стеклоочистителя
K4 Реле контроля исправности ламп (внутри показаны контактные перемычки, которые устанавливаются вместо реле)
K5 Реле дальнего света фар
K6 Реле стеклоочистителя фар
K7 Реле стеклоподъемника
K8 Реле звукового сигнала
K9 Реле вентилятора охлаждения двигателя
K10 Реле обогрева заднего стекла
K11 Реле ближнего света фар

Схема крепления блока предохранителей ВАЗ 2109, 2108, 21099 (2114-3722010-60)

Реле / ​​Предохранитель No. Расшифровка
K1 Реле стеклоочистителя фар
K2 Реле указателя поворота
K3 Реле стеклоочистителя
K4 Реле исправности ламп
K5 Реле стеклоподъемника
K6 Звуковые реле
K7 Реле обогрева заднего стекла
K8 Реле дальнего света фар
K9 Реле ближнего света фар
F1-F20 Предохранители

Условная нумерация штекеров в колодках монтажного блока ВАЗ 2109-09-099 для подключения проводов в салоне:

Ш9 — колодка, подключаемая к заднему жгуту проводов;

Ш1-Ш4 — колодки, подключаемые к жгуту проводов панели приборов.

Монтажный блок ВАЗ 2109 предназначен для объединения жгутов проводов, а также для размещения реле и предохранителей. В первых моделях использовался монтажный блок типа 17.3722. Он состоит из двухсекционного корпуса и печатной платы, на которой распаяны клеммы для подключения к площадкам жгута проводов, установки реле и предохранителей. Ниже представлена ​​принципиальная схема монтажного блока ВАЗ 2109 тип 17.3722.

На последних моделях используется монтажный блок ВАЗ 2109 типа 2114-3722010-60.В этом блоке применяются плоские предохранители ножевого типа. Контактное соединение таких предохранителей более надежное, так как они имеют большую площадь контакта.


Взаимозаменяемость разъемов разъемов жгута проводов идентична колодке 17.3722. Обозначения предохранителей и защищаемые схемы немного отличаются. Блок-схема сборки ВАЗ 2109 представлена ​​ниже


На автомобилях с инжекторным двигателем используются монтажные блоки аналогичные 2114-3722010-60, но у них другое подключение радиатора.
Ниже показано расположение заглушек монтажного блока.

Технические характеристики предохранителей и защиты цепи см. Ниже. * Номера предохранителей с буквой F относятся к предохранителям в монтажном блоке 2114-3 и 22010-60

Номер предохранителя Защищенные цепи
1 (8 A) F9 (7,5 A) Правая противотуманная фара
2 (8 A) F8 (7,5 A) Левая противотуманная фара
3 (8 А) F1 (10 А) Очистители фар (на момент включения).Очиститель Реле
фар (контакты). Клапан омывателя фар
4 (16 А) F7 (30 А) Очистители фар (в рабочем режиме). Реле стеклоочистителя фар
(обмотка). Электродвигатель вентилятора отопителя. Электродвигатель омывателя окон. Редуктор электродвигателя стеклоочистителя заднего стекла. Таймер омывателя заднего стекла. Клапаны омывателя лобового и заднего стекол. Реле (обмотка) включения электровентилятора системы охлаждения двигателя. Реле (обмотка) обогрева заднего стекла. Элемент управления ‘Лампа обогрева заднего стекла.
Лампа освещения вещевого ящика
5 (8 А) F16 (15 А) Указатели поворота и реле-прерыватель указателей поворота и аварийной сигнализации (в режиме указателя поворота). Контрольная лампа Задние фонари (лампы заднего хода).
Мотор-редуктор и реле включения очистителя лобового стекла. Обмотка возбуждения генератора (при пуске двигателя). Контрольная лампа уровня тормозной жидкости. Контрольная лампа давления масла. Контрольная лампа воздушной заслонки карбюратора.Контрольная лампа габаритных огней. Лампа светового табло «СТОР». Указатель температуры охлаждающей жидкости. Указатель уровня топлива с лампой резерва. Вольтметр
6 (8 А) FЗ (10 А) Фонари задние (стоп-сигналы). Внутреннее освещение
6 (8 А) F6 (30 А) Электростеклоподъемники передних дверей. Реле стеклоподъемника
7 (8 A) F10 (7,5 A) Подсветка номерного знака. Лампа на капоте. Лампы осветительные приборы. Контрольная лампа внешнего освещения. Подсветка табло, рычаги обогревателя.Лампа прикуривателя
8 (16 А) F5 (20 А) Электродвигатель вентилятора системы охлаждения двигателя и реле его включения (контакты). Звуковой сигнал и реле его включения
9 (8 А) F10 (7,5 А) Левая фара (габаритный свет). Левый задний фонарь (габаритный свет)
10 (8 А) F11 (7,5 А) Правая фара (стояночный свет). Фонарь задний правый (габаритный свет)
11 (8 A) F2 (10 A) Указатели поворота и прерыватель реле аварийной сигнализации (в режиме сигнализации).Сигнальная лампа
12 (16 A) F4 (20 A) Обогрев заднего стекла. Реле (контакты) обогрева заднего стекла. Розетка для переносной лампы.
Прикуриватель
13 (8 А) F15 (7,5 А) Правая фара (дальний свет)
14 (8 А) F14 (7,5 А) Левая фара (дальний свет). Контрольная лампа дальнего света фар
15 (8 A) F13 (7,5 A) Левая фара (ближний свет)
16 (8 А) F12 (7.5 А) Фара правая (ближний свет)
админ 10.06.2011

«Если вы заметили ошибку в тексте, выделите это место мышкой и нажмите CTRL + ENTER» «Если статья была вам полезна, поделитесь ссылкой на нее в социальных сетях»

Монтажный блок. Распиновка монтажных колодок автомобилей ВАЗ ВАЗ 2109, предохранитель топливного насоса

.

Слаженная работа автомобиля обеспечивается множеством сложных механизмов и узлов.

Для правильной работы всей системы автомобиля используется электричество.

Для защиты электросистемы от перегрузки используются предохранители. Все предохранители объединены в один монтажный блок. Блок предохранителей электрической цепи ВАЗ 2109 представляет собой небольшую печатную плату
с комплектом предохранителей.

Базовые знания блока на ВАЗ 2109

  1. Эта печатная плата находится под капотом автомобиля с левой стороны возле моторного щита под лобовым стеклом.
  2. Блок предохранителей электрической цепи Ваз 2109 выпускается производителями двух разновидностей.У них есть свои числовые обозначения, но в простонародье их называют просто: «старые» и «новые». Между ними есть несколько принципиальных отличий. Реле на них обозначены по-разному, используются разные типы предохранителей и соответственно разъемы для них разные.

Устройство старого предохранителя, блок-схема

Монтажный блок 17.3722 старого выпуска состоит из двух компонентов. Первый — это печатная плата, к которой пайкой крепятся все соединительные элементы с контактными площадками.Второй — установка реле и предохранителей.

Ниже расшифровка маркировки.

Реле
  1. К1 — отвечает за мытье стекла сзади.
  2. К2 — поворотники и аварийка.
  3. К3 — дворник.
  4. К5 — дальний свет фар.
  5. К6 — очиститель фар.
  6. К8 — отвечает за сигнал.
  7. К9 — включение вентилятора в системе охлаждения двигателя.
  8. К10 — отвечает за обогрев заднего стекла.
  9. К11 — фары ближнего света.
Структура схемы нового блока
  1. К1 — очиститель фар.
  2. К2 — прерыватель поворотников и аварийка.
  3. К3 — очиститель лобового стекла.
  4. К4 — контроль исправности лампочек.
  5. К5 — отвечает за окно.
  6. К6 — звуковой сигнал.
  7. К7 — обогрев заднего стекла.
  8. К8 — дальний свет.
  9. К9 — ближний свет.
Автоматические выключатели

Для различения розеток предохранителей принято использовать обозначение
латинской буквой F.Сами предохранители маркируются цифрой и буквой А, где цифра
означает силу тока, а буква А означает, что данный тип предназначен для защиты от токов короткого замыкания
.

Схема предохранителей

Ваз 2109 обозначена таким образом.

  1. F1 — очистители фар. Используйте предохранитель (10А).
  2. F2 — повороты и аварийный свет (10А).
  3. F3 — задние стоп-сигналы и лампа освещения салона (10А).
  4. F4 — подогрев стекла и прикуривателя (20А).
  5. F5 — вентилятор сигнала и охлаждения (20А).
  6. F6 — электростеклоподъемники на передних дверях (30А).
  7. F7 — очиститель фар (при работе) и вентилятор отопления (30А).
  8. F8 — противотуманка L (7,5А).
  9. F9 — противотуманная фара П (7,5А).
  10. F10 — лампа освещения приборной панели, лампа моторного отсека и лампа освещения салона (7,5А).
  11. F11 — правильные габариты и фара (7,5А).
  12. F12 — фара ближнего света П (10А).
  13. F13 — фара ближнего света L (7.5А).
  14. F14 — фара дальнего света L и контрольная лампа включения этих фар (7,5А).
  15. F15 — дальний свет фар П (7,5А).
  16. F16 — витки (15А).

Инструкции по замене предохранителя

Если в машине есть проблема с каким-либо электрическим устройством, сначала проверьте предохранитель, который отвечает за правильную работу этой цепи. Если проблема именно в нем, не огорчайтесь, отремонтировать своими руками не составит труда даже новичку в этом деле.

Настоятельно рекомендуется всегда иметь под рукой комплект новых предохранителей. Но следует помнить, что не все электрические цепи защищены предохранителями. К таким устройствам относятся генератор, зажигание, стартер, сам аккумулятор, центральный замок двери.

Меры предосторожности

В случае поломки и последующего ремонта необходимо соблюдать осторожность.

  1. При ремонте автомобильного электрооборудования обязательно отключите провод
    от минусовой клеммы аккумуляторной батареи.
  2. При замене предохранителей придерживайтесь маркировки. Ни в коем случае не заменяйте их другими. Также не замыкайте цепь перемычкой.
  3. Так же нельзя закоротить провода, проверить цепь на наличие искры,
    это приведет к выгоранию токовой дорожки.
  4. Если есть необходимость снять блок, то использовать для этого отвертку по металлу
    нельзя. Это может привести к замыканию реле и возгоранию.
    дорожек, что приведет к выходу из строя всей платы.
Важные моменты

Если у вас неисправна электрическая схема ВАЗ 21093 и перед вами стоит задача замены блока
нового образца на старый, в этом случае обязательно подключите вентилятор двигателя
, который находится в системе охлаждения. систему через реле.


Игнорируя это, пути, по которым течет ток, выгорят. Если задача обратная, то есть мы поменяем старую на новую, то нам нужно установить новую версию датчика включения электровентилятора.Это необходимо сделать, потому что его контакты рассчитаны на больший ток.

Какие могут быть проблемы со схемами предохранителей

Проблем с электросхемой ВАЗ 21093 может быть несколько.

  1. Электросхема ВАЗ 21093 легко меняется и заменить ее самостоятельно несложно. Более того, в Интернете есть инструкция с фото и видео, как это сделать. Но можно и без него разобраться.
  2. Вся процедура выполняется аккуратно и без спешки.
  3. Отключите все имеющиеся предохранители и реле.
  4. Снимите саму плату. Далее либо замените, либо почистите старый.
  5. Тщательно очистите дорожки растворителем, просто делайте все
    предельно аккуратно и осторожно, так как живые дорожки
    легко могут повредить, а если вы повредите их, вам придется припаять.
  6. Соберите в обратном порядке.
  7. Электросхема ВАЗ 21093
  8. готова к выполнению своих функций.

Различные неисправности в работе электросистемы — проблема, знакомая практически всем автовладельцам.Конечно, можно воспользоваться услугами специализированных сервисных центров или СТО, но такое решение влечет за собой серьезные финансовые вложения. Именно поэтому сегодня мы поговорим о том, как самостоятельно отремонтировать блок предохранителей ВАЗ 2109.

Основные неисправности и способы устранения

Несмотря на то, что блок предохранителей для разных типов двигателей (инжекторных или работающих с карбюратором) имеет некоторые отличия, их поломки абсолютно схожи и зачастую не такие сложные, как может показаться на первый взгляд.Справиться с ними вполне по силам даже тому, кто совсем недавно стал владельцем автомобиля. Итак, наиболее частые ситуации:

  • Перегорел предохранитель (например, тот, который отвечает за карбюратор и его работоспособность) — решение проблемы здесь заключается в замене вышедшей из строя детали на новую. Процедура эта довольно простая, главное следовать пошаговой инструкции, подготовленной производителем;
  • Проблемы с реле — если замена предохранителей не дала желаемого эффекта, реле следует проверить.Если возникнут проблемы, вам просто необходимо установить новый элемент, так как такая работа не займет много времени;
  • Неисправные токопроводящие дорожки — одна из самых серьезных неисправностей, которую довольно проблематично обнаружить. Лучше доверить его решение опытным электрикам, так как непрофессиональный подход может вывести из строя весь блок предохранителей;
  • Нарушение целостности контактов — в большинстве случаев замена комплектующих не потребуется. Достаточно очистить их от грязи и все будет в порядке.Однако при обрыве контакта выход из ситуации только один — замена блока.

Замена блока предохранителей


Как видите, несмотря на то, что с большинством поломок можно справиться самостоятельно, без вмешательства дорогостоящих специалистов, в некоторых ситуациях ремонт не способен дать желаемый эффект и восстановить работоспособность агрегата. В этом случае следует просто заменить его на новый образец. Давайте посмотрим, как это сделать пошагово:

  • Открываем капот, отсоединяем минусовую клемму от верхней защитной крышки, отломав удерживающие ее пластиковые фиксаторы;
  • Снимаем резиновый кожух блока с проводами, после чего отсоединяем вилку, которая находится в его задней части, и отсоединяем сам блок;
  • Торцевым ключом откручиваем две крепежные гайки, соединяющие агрегат с корпусом.Поднимите блок на максимально возможную высоту, чтобы все остальные штекеры были видны снизу, и последовательно их отсоедините;
  • Вытаскиваем блок. На этом процедуру демонтажа можно считать завершенной;
  • Заменяем блок на новый образец и устанавливаем на место, выполняя установку в обратной последовательности. На этом этапе следует быть особенно осторожным — вилки питания следует подключать именно так, как они были расположены ранее.


Обобщить


Как вы сами убедились, схема ремонта блока предохранителей и его замена не представляет особой сложности.Здесь очень важно не спешить, быть внимательными и терпеливыми, а также точно следовать рекомендациям, которые предлагает производитель. Ваши старания будут вознаграждены не только удачным решением проблемы, но и значительной финансовой экономией.

Давно мучаюсь со старым блоком … и глухой, и вся бытовая техника вырублена и тд и тп. А недавно — поездка в далекую местность … Разобрал блок в заранее, проверил гусеницы, почистил контакты, собрал, проверил — все нормально, даже дворники получили 3 рабочих положения))) И поехали.Был сильный дождь, скорость 140, салон полный и крутой спуск, всю дорогу и вдруг дворники замерзают в одном положении … Я в ах.э))) Слава богу все обошлось — поехали вниз на аварийку и пошел направо. Тыкал в провода — заработало! Мы поехали направо. Едем обратно — не работает панель приборов, поворотники, стеклоподъемники, вентиляторы … Помучал час — опять нял блок, все убрано и норм. как ни в чем не бывало … После этого решил поменять блок… Взял у знакомого монтажный блок типа 2114–3722010–60.
Отличия старого от нового — вентилятор системы охлаждения двигателя постоянно работает (нет реле)

старый блок


новый блок (без реле вентилятора)

После долгих поисков нормальной схемы подключения реле, вот этот бросился в глаза, решил сделать …



Из переделок: изолируем черный и белый провод от датчика вентилятора (он нам не нужен), провод черной массы изолируем от штекера ответный поклоннику.Толстые провода должны быть толщиной с провода вентилятора. Стрелка — нужно подключить провод от реле к клемме, идущей на вентиляторный блок.
ВСЕ ТЕРМИНАЛЫ ДОЛЖНЫ БЫТЬ ИЗОЛИРОВАНЫ. Можно использовать изоленту, а можно клеммы воткнуть в колодки, тогда клеммы должны быть с зажимами.

Для обслуживания и ремонта электрооборудования автомобиля ВАЗ особый подход был применен к компоновке каждого из компонентов общей системы.То есть все реле и предохранители размещены в одном компактном корпусе монтажного блока. Использование коммутационных взаимосвязанных цепей различных электрических систем позволяет отказаться от установки большого количества реле по всему корпусу машины и упрощает процесс ремонта их заменяемых деталей. Для поиска неисправных элементов не нужно разбирать всю машину — достаточно заменить само устройство, которое подключается к цепи с помощью унифицированных разъемов. Они нам в этом помогают.Далее мы приводим принципиальные электрические схемы МБ для автомобиля ВАЗ.

Распиновка монтажного блока 2107

Номер предохранителя Защищенные схемы
F1 (8A) (10A) Задние фонари (фонарь заднего хода). Электродвигатель отопителя. Контрольная лампа и реле обогрева заднего стекла (обмотка).
F2 (8A) (10A) Электродвигатели очистителя и омывателя лобового стекла. Электродвигатели очистителя и омывателя фары.Реле очистителя лобового стекла. Реле очистителя и омывателя фар (контакты)
F3 (8A) (10A) Запасной
F4 (8A) (10A) Запасной
F5 (16A) (20A) Реле включения обогревателя и обогревателя заднего стекла (контакты)
F6 (8A) (10A) Прикуриватель. Патрон переносной лампы
F7 (16A) (20A) Звуковые сигналы и реле включения звуковых сигналов
F8 (8A) (10A) Указатели поворота в аварийном режиме.Выключатель и реле-прерыватель указателей поворота и аварийной сигнализации в аварийном режиме.
F9 (8A) (10A) Регулятор напряжения генератора (для а / м с генератором Г-222)
F10 (8A) (10A) Указатели поворота в режиме указателя поворота и соответствующая контрольная лампа. Реле включения электродвигателя вентилятора (обмотка). Контрольная лампа резерва топлива, давления масла, стояночного тормоза, уровня тормозной жидкости. Контрольная лампа заряда аккумуляторной батареи.Комбинация устройств. Вольтметр. Система управления электропневматическим клапаном карбюратора. Реле контрольной лампы стояночного тормоза
F11 (8A) (10A) Задние фонари (стоп-сигналы). Внутренний свет
F12 (8A) (10A) Правая фара (дальний свет). Обмотка реле включения дворников (при включенном дальнем свете)
F13 (8A) (10A) Левая фара (дальний свет). Контрольная лампа дальнего света
F14 (8A) (10A) Левая фара (габаритный свет).Правый задний фонарь (габаритный свет). Подсветка номерного знака. Лампа на капоте. Контрольная лампа включения габаритного света
F15 (8A) (10A) Фара правая (габаритный свет). Левый задний фонарь (габаритный свет). Лампа прикуривателя. Лампы для приборного освещения
F16 (8A) (10A) Правая фара (ближний свет). Обмотка реле включения дворников (при включенном ближнем свете)
F17 (8A) (10A) Левая фара (ближний свет)

Монтажная блок-схема 2105-3722010-02 LADA 21054, 21074

Цепи, защищенные предохранителями

Номер предохранителя Защищенные схемы
F1 (10A) Лампочки заднего хода.Электродвигатель подогревателя. Обогрев заднего стекла. Реле обогрева заднего стекла (обмотка).
F2 (10A) Электродвигатели стеклоочистителя Электродвигатели насоса омывателя лобового стекла. Реле стеклоочистителя для омывателей и омывателей фар (контакты).
F3 (10A) Запасной.
F4 (10A) Запасной.
F5 (20A) Обогрев заднего стекла. Реле включения обогрева заднего стекла (контакты).
F6 (10A) Прикуриватель. Часы.
F7 (20A) Звуковой сигнал. Реле звукового сигнала. Электродвигатель вентилятора системы охлаждения радиатора. Реле включения электродвигателя вентилятора охлаждения радиатора (контакты)
F8 (10A) Указатели поворота (в аварийном режиме). Индикатор указателей поворотов (в аварийном режиме). Релейный выключатель указателей поворота и аварийной сигнализации.Выключатель аварийной световой сигнализации.
F9 (7,5 А) Лампы задних противотуманных фар. Индикатор включения ламп задних противотуманных фар.
F10 (10A) Указатели поворота (в режиме указателя поворота). Индикатор выключателя реле. Индикатор указателей поворота. Тахометр. Указатель уровня топлива. Индикатор резерва топлива. Свет стояночного тормоза. Реле низкого давления масла в системе смазки двигателя. Указатель температуры охлаждающей жидкости. Вольтметр. Сигнализатор аварийного состояния рабочей тормозной системы.Сменный аккумулятор. Реле электровентилятора. Обмотка возбуждения генератора (генератор 37.3701).
F11 (10A) Подсветка салона. Стоп-сигнал Подсветка багажного отделения.
F12 (10A) Дальний свет (правая фара).
F13 (10A) Дальний свет (левая фара). Сигнальная лампа дальнего света.
F14 (10A) Фонарь габаритный передний (левая фара). Задний фонарь (правый фонарь).Подсветка номерного знака. Выключатель габаритных огней.
F15 (10A) Фонарь габаритный передний (правая фара). Задний фонарь (левый фонарь). Лампа освещения прикуривателя. Лампа освещения приборов. Лампа освещения бардачка. Часы (осветительная лампа).
F16 (10A) Ближний свет фар (правая фара). Реле стеклоочистителей (обмотка реле).
F17 (10A) Ближний свет фар (левая фара).

Распиновка монтажного блока 2108

Здесь монтажный блок нового образца.Блок старой модели в целом имеет такую ​​же схему, но некоторые контакты (менее 5%) могут не совпадать.

Принципиальная схема монтажного блока LADA Samara (ВАЗ-21099 с панелью ВАЗ-2114).

Нумерация выводов в соединительных колодках, цвет подключаемых к ним проводов и электрических цепей.

кр. Генератор Генератор Генератор
Разъем Контакт Цвет провода Назначение
X1 (W1) 1 В электрические стеклоподъемники
2 G Выключатель зажигания (кл. 15/2)
3 GP
4 ЖГ Выключатель электродвигателя отопителя
5 R Выключатель зажигания (кл.30/1)
6 выключатель зажигания (кл.30)
7 дверной замок
8-P Выключатель зажигания (кл.50)
X2 (W2) 1 BG Выключатель стеклоочистителя заднего стекла
2 G переключатель указателя поворота (правый)
3 RP выключатель стоп-сигнала
4 В индикатор исправности лампы
5 Инвертор
6 ГБ дверь передняя левая
7 О КОМПАНИИ
8 34 сигнальная лампа дальнего света
9
10 4 Выключатель заднего противотуманного света
11 середина Контрольная лампа резерва топлива
12 Инвертор Контрольная лампа уровня топлива
13 Боеголовка внутреннее освещение
14 кг контрольная лампа стояночного тормоза
15 гх переключатель указателя поворота (левый)
16 Электродвигатель очистителя фар
17
X3 (W3) 1 скв. датчик скорости
2 ЧП выключатель сигнализации
3 GP переключатель указателей поворота
4 сб Контрольная лампа уровня масла
5 H вес
6 РБ сигнальная лампа омывающей жидкости
7 RO контрольная лампа износа тормозных колодок
8 3 дюйма переключатель фар
9 ЖЗ Выключатель стеклоочистителя
10 PG патрон
11 выключатель зажигания (кл.15)
12 РФ Выключатель омывателя заднего стекла
13
14 скв. противотуманная фара
15
16 SG манометр
17
18 R
19 с переключатель стеклоочистителя
20 ИЗ переключатель стеклоочистителя
21 О КОМПАНИИ Выключатель заднего противотуманного света
X4 (W4) 1 ZP Вкл и контрольная лампа обогрева заднего стекла
2 ГБ переключатель фар (дальний свет)
3 О КОМПАНИИ дворник
4 Боеголовка выключатель наружного освещения
5 К реостат подсветки приборов
6 R аккумулятор
7 Bw Выключатель стеклоочистителя и омывателя
8 О КОМПАНИИ блок Ш4 монтажный блок клемма 3
9 Среднечастотный диапазон переключатель звука
10 БП выключатель стоп-сигнала
11 R аккумулятор
12 Совместное предприятие выключатель фар (ближний свет)
13 сигнальная лампа
14
15
16 WG Контрольная лампа уровня тормозной жидкости
17 СТ указатель температуры охлаждающей жидкости
18 КБ индикатор заряда батареи
19 Hf Выключатель противотуманных фар
20 RZ Контрольная лампа уровня охлаждающей жидкости
21 F тахометр
X5 (W5) 1 3 дальний свет (правый)
2 3H дальний свет (левый)
3 Среднечастотный диапазон Ближний свет (левый)
4-P стартер (класс 50)
5 ПБ вентилятор охлаждения радиатора
6 ИЗ Ближний свет (правый)
X6 (W6) 1
2 3
3 МС указатель поворота (передний левый)
4
5
6
7
8 Hf габаритный фонарь (передний правый)
9 Боеголовка термостат тепловентилятора
10 Hf габаритный фонарь (передний левый)
11 G указатель поворота (передний правый)
12 переключатель света заднего хода
13 WG датчик уровня тормозной жидкости
X7 ​​(W7) 1
2 ЖГ Электродвигатель очистителя фар
3 В Электродвигатель очистителя фар
4
5 сб датчик уровня масла
6 Среднечастотный диапазон звуковых сигналов
7 ИЗ датчик скорости
8 СТ датчик температуры охлаждающей жидкости
9 КБ (кл.61)
10 R насос омывателя лобового стекла
11 Боеголовка Выключатель лампы двигателя
12 РБ Датчик уровня омывающей жидкости
13 РФ тормозные накладки
14
15 КП тахометр
16 RZ датчик уровня охлаждающей жидкости
17 Сборный железобетон реле противотуманных фар
X8 (W8) 1 ЖП реле противотуманных фар
2 Hf противотуманная фара (левая)
3 F противотуманная фара (правая)
4 GP катушка зажигания
5 R (кл.30)
6 R (кл.30)
7
Ю РФ реле противотуманных фар
X9 (W9) 1 РФ
2 G указатель поворота (задний правый)
3 BG Электродвигатель очиститель заднего стекла
4 Оч задние противотуманные фары
5 Среднечастотный диапазон дверь задняя
6 Инвертор дверь передняя правая
7 Боеголовка внутреннее освещение
8 кг датчик ручного тормоза
9 Боеголовка тревожные кнопки открытой двери
10
11 ИЗ фонарь освещения номерного знака
12 ГБ дверь передняя левая
13 В внутреннее освещение
14-P стоп-сигналы
15 F габаритный фонарь (задний правый)
16 3 фонарь заднего хода
17 Hf габаритный фонарь (задний левый)
18 ЖГ очиститель заднего стекла
19 Обогрев заднего стекла
X11 (W11) 1 F насос
2 РФ Омыватель заднего стекла
3
4 F насос
5 Боеголовка лампа моторного отсека
6
7
8 куб.см лампа моторного отсека
9 В
10 электродвигатель стеклоочистителя
11
12 с Реле аварийного давления масла
13
14 R Клапан омывателя лобового стекла
15 с мотор стеклоочистителя
16 ИЗ электродвигатель стеклоочистителя
17 Сборный железобетон электродвигатель стеклоочистителя
18
19

Распиновка монтажного блока 2109

Монтажный блок ВАЗ 2109 предназначен для объединения жгутов проводов, а также для размещения реле и предохранителей.В первых моделях использовался монтажный блок типа 17.3722. Он состоит из корпуса, состоящего из двух частей, и печатной платы, на которой распаяны клеммы для подключения к площадкам жгута проводов, установки реле и предохранителей.

На автомобилях с инжекторным двигателем используются монтажные блоки аналогичные 2114-3722010-60, но имеют другое соединение для вентилятора охлаждения радиатора.

Предохранитель № Защищенные схемы
1 (8 А) F9 (7.5 А) Фара противотуманная правая
2 (8 А) F8 (7,5 А) Левая противотуманная фара
3 (8 А) F1 (10 А) Очистители фар (на момент включения). Очиститель Реле
фар (контакты). Клапан омывателя фар
4 (16 А) F7 (30 А) Очистители фар (в рабочем режиме). Реле стеклоочистителя фар
(обмотка). Электродвигатель вентилятора отопителя. Электродвигатель омывателя окон. Редуктор электродвигателя стеклоочистителя заднего стекла.Таймер омывателя заднего стекла. Клапаны омывателя лобового и заднего стекол. Реле (обмотка) включения электровентилятора системы охлаждения двигателя. Реле (обмотка) обогрева заднего стекла. Элемент управления ‘Лампа обогрева заднего стекла.
Лампа освещения перчаточного ящика
5 (8 А) F16 (15 А) Указатели поворота и реле-прерыватель указателей поворота и аварийной сигнализации (в режиме указателя поворота). Контрольная лампа Задние фонари (лампы заднего хода).
Мотор-редуктор и реле включения очистителя лобового стекла.Обмотка возбуждения генератора (при пуске двигателя). Контрольная лампа уровня тормозной жидкости. Контрольная лампа давления масла. Контрольная лампа воздушной заслонки карбюратора. Контрольная лампа стояночного тормоза. Лампа светового табло «СТОР». Указатель температуры охлаждающей жидкости. Указатель уровня топлива с лампой резерва. Вольтметр
6 (8 А) FЗ (10 А) Фонари задние (стоп-сигналы). Внутреннее освещение
6 (8 А) F6 (30 А) Электроэнергия передних дверей. Силовые реле
7 (8 А) F10 (7.5 А) Подсветка номерного знака. Лампа на капоте. Лампы осветительные приборы. Контрольная лампа внешнего освещения. Подсветка обогревателя табло. Лампа прикуривателя
8 (16 А) F5 (20 А) Электродвигатель вентилятора системы охлаждения двигателя и реле его включения (контакты). Звуковой сигнал и реле его включения
9 (8 А) F10 (7,5 А) Левая фара (габаритный свет). Левый задний фонарь (габаритный свет)
10 (8 А) F11 (7.5 А) Фара правая (габаритный свет). Фонарь задний правый (габаритный свет)
11 (8 А) F2 (10 А) Указатели поворота и прерыватель реле аварийной сигнализации (в режиме сигнализации). Сигнальная лампа
12 (16 А) F4 (20 А) Обогреватель заднего стекла. Реле (контакты) обогрева заднего стекла. Розетка для переносной лампы.
Прикуриватель
13 (8 А) F15 (7,5 А) Фара правая (дальний свет)
14 (8 А) F14 (7.5 А) Левая фара (дальний свет). Контрольная лампа дальнего света фар
15 (8 А) F13 (7,5 А) Фара левая (ближний свет)
16 (8 А) F12 (7,5 А) Фара правая (ближний свет)

Распиновка монтажного блока 2110

Цепи, защищенные предохранителями

Номер предохранителя Защищенные схемы
F1 (5A) Лампы фонарей освещения номерного знака.Лампы освещения приборов. Контрольная лампа габаритного света. Лампа освещения багажника. Лампы габаритной подсветки левой стороны
F2 (7,5 А) Левая фара (ближний свет)
F3 (10A) Левая фара (дальний свет)
F4 (10A) Правая противотуманная фара
F5 (30A) Электродвигатели стеклоподъемников
F6 (15A) Переносная лампа
F7 (20A) Звуковой сигнал двигателя вентилятора охлаждения двигателя
F8 (20A) Дефлектор заднего стекла.Реле (контакты) обогревателя заднего стекла
F9 (20A) Клапан рециркуляции. Дворники и омыватели лобового, заднего стекла и фар. Реле (обмотка) включения обогрева заднего стекла
F10 (20A) Запасной
F11 (5A) Лампы габаритных огней по правому борту
F12 (7,5 А) Правая фара (ближний свет)
F13 (10A) Правая фара (дальний свет).Контрольная лампа дальнего света
F14 (10A) Левая противотуманная фара
F15 (20A) Подогрев сидений. Замок замка багажника
F16 (10A) Реле мигалок / индикаторов (в режиме тревоги). Контрольная лампа аварийной сигнализации
F17 (7,5 А) Лампа внутреннего освещения. Лампа индивидуального освещения. Лампа подсветки замка зажигания. Лампы стоп-сигналов. Часы (или бортовой компьютер)
F18 (25A) Лампа освещения пылесборника.Контроллер нагревателя. Зажигалка
F19 (10A) Запирание дверных замков. Реле контроля исправности стоп-сигналов и габаритных огней. Указатели поворота с сигнальными лампами. Лампы заднего хода. Обмотка возбуждения генератора. Блок индикации бортовой системы мониторинга. Приборный щиток. Часы (или бортовой компьютер)
F20 (7,5 А) Задние противотуманные фары


Комбинация приборов ВАЗ
2110, 2110, 2111, 2112

Распиновка монтажного блока 2113, 2114, 2115

Схема монтажного блока ВАЗ-2113, 2114, 2115 Вариант No.1.

Схема монтажного блока ВАЗ-2113, 2114, 2115 Вариант №2.

Нумерация вилок в соединительных колодках монтажного блока ВАЗ 2113, 2114, 2115

Монтажный блок нового образца ВАЗ-2113, 2114, 2115. Расположение предохранителей и реле.

К1 — реле включения очистителей фар;
К2 — реле-прерыватель указателей поворота и сигнализации;
К3 — реле стеклоочистителя;
К4 — реле контроля исправности ламп;
К5 — реле стеклоподъемника;
К6 — реле включения звуковых сигналов;
К7 — реле включения обогрева заднего стекла;
К8 — реле дальнего света фар;
К9 — реле ближнего света;
F1 — F20 — предохранители;
X11 — выводы колодки жгута проводов

Таблица схем защищенных предохранителями на ВАЗ 2114

Номер предохранителя Сила тока, А Цепи, которые защищает предохранитель
F1 20 Реле включения задних противотуманных фар.Лампы задних противотуманных фар. Сигнализатор включения задних противотуманных фар
F2 10 Указатели поворота, реле указателей поворота и сигнализация (в режиме сигнализации) Сигнальная лампа аварийной сигнализации
F3 7,5 Передний светильник салона. Центральное внутреннее освещение. Освещение багажного отделения. Лампа подсветки замка зажигания Контрольная лампа двигателя. Лампы сигналов торможения. Маршрутный компьютер (если установлен)
F4 20 Патрон для подключения переносной лампы.Реле включения обогрева заднего стекла (контакты). Обогрев заднего стекла
F5 20 Звуковой сигнал. Реле звукового сигнала. Электродвигатель вентилятора охлаждения Предохранитель вентилятора.
F6 30 Электростеклоподъемники. Реле стеклоподъемника (контакты)
F7 30 Электродвигатель отопителя. Предохранитель печки ваз 2114, ваз 2115. Электродвигатель омывателя лобового стекла. Электродвигатели очистителей фар (в рабочем режиме) Предохранитель прикуривателя.Лампа освещения бардачка. Реле включения обогрева заднего стекла (обмотка)
F8 7,5 Предохранитель противотуманных фар ваз 2114, 2115 — фара противотуманная правая
F9 7,5 Предохранитель противотуманных фар ваз 2114, 2115 — левая противотуманная фара
F10 7,5 Лампы габаритного света по левому борту. Контрольная лампа габаритных огней. Лампы освещения номерного знака. Лампа капота Выключатель освещения приборов.Предохранитель подсветки переключателей, приборов, прикуривателя, пепельницы, рычагов управления отопителем
F11 7,5 Габаритные огни по правому борту
F12 7,5 Фара правая (ближний)
F13 7,5 Фара левая (ближний свет)
F14 7,5 Левая фара (дальний свет). Контрольная лампа дальнего света фар
F15 7,5 Фара правая (дальний свет)
F16 15 Указатели поворота, реле-прерыватель указателей поворота и аварийной сигнализации (в режиме указателя поворота).Лампочки заднего хода. Реле контроля исправности ламп. Блок индикации бортовой системы мониторинга. Комбинация приборов Контрольная лампа низкого давления масла. Контрольная лампа стояночного тормоза (предохранитель стоп-сигнала). Контрольная лампа уровня тормозной жидкости. Контрольная лампа аккумуляторной батареи. Маршрутный компьютер (если установлен). Обмотка возбуждения генератора (в режиме запуска двигателя). Передний дворник. Управление подогревом сидений.

Здравствуйте, сегодня мы покажем, где находится блок предохранителей на ВАЗ 2108, 2109, 21099 и что каждый из них означает.Часто на машине вылетает какая-то электрика, не работают дворники, фары, габариты и т. Д. В первую очередь в этой ситуации нужно проверить предохранители.

Блок предохранителей находится под капотом возле лобового стекла

Нажав на 2 защелки снимаем крышку с блока предохранителей

Теперь меняем необходимый предохранитель, для этого в монтажном блоке должны быть специальные клещи, если их нет, то используйте плоскогубцы или плоскую отвертку

Вот таблица обозначений предохранителей и реле:

Предохранитель No. Защищенные схемы
1 (8 А) F9 (7,5 А) Фара противотуманная правая
2 (8 А) F8 (7,5 А) Левая противотуманная фара
3 (8 А) F1 (10 А) Очистители фар (на момент включения). Очиститель Реле
фар (контакты). Клапан омывателя фар
4 (16 А) F7 (30 А) Очистители фар (в рабочем режиме). Реле стеклоочистителя фар
(обмотка).Электродвигатель вентилятора отопителя. Электродвигатель омывателя окон. Редуктор электродвигателя стеклоочистителя заднего стекла. Таймер омывателя заднего стекла. Клапаны омывателя лобового и заднего стекол. Реле (обмотка) включения электровентилятора системы охлаждения двигателя. Реле (обмотка) обогрева заднего стекла. Элемент управления ‘Лампа обогрева заднего стекла.
Лампа освещения перчаточного ящика
5 (8 А) F16 (15 А) Указатели поворота и реле-прерыватель указателей поворота и аварийной сигнализации (в режиме указателя поворота).Контрольная лампа Задние фонари (лампы заднего хода).
Мотор-редуктор и реле включения очистителя лобового стекла. Обмотка возбуждения генератора (при пуске двигателя). Контрольная лампа уровня тормозной жидкости. Контрольная лампа давления масла. Контрольная лампа воздушной заслонки карбюратора. Контрольная лампа стояночного тормоза. Лампа светового табло «СТОР». Указатель температуры охлаждающей жидкости. Указатель уровня топлива с лампой резерва. Вольтметр
6 (8 А) FЗ (10 А) Фонари задние (стоп-сигналы).Внутреннее освещение
6 (8 А) F6 (30 А) Электроэнергия передних дверей. Силовые реле
7 (8 А) F10 (7,5 А) Подсветка номерного знака. Лампа на капоте. Лампы осветительные приборы. Контрольная лампа внешнего освещения. Подсветка обогревателя табло. Лампа прикуривателя
8 (16 А) F5 (20 А) Электродвигатель вентилятора системы охлаждения двигателя и реле его включения (контакты). Звуковой сигнал и реле его включения
9 (8 А) F10 (7.5 А) Левая фара (габаритный свет). Левый задний фонарь (габаритный свет)
10 (8 А) F11 (7,5 А) Фара правая (габаритный свет). Фонарь задний правый (боковой маркер)
11 (8 А) F2 (10 А) Указатели поворота и прерыватель реле аварийной сигнализации (в режиме сигнализации). Сигнальная лампа
12 (16 А) F4 (20 А) Обогреватель заднего стекла. Реле (контакты) обогрева заднего стекла. Розетка для переносной лампы.
Прикуриватель
13 (8 А) F15 (7,5 А) Фара правая (дальний свет)
14 (8 А) F14 (7,5 А) Левая фара (дальний свет). Фары
15 (8 А) F13 (7,5 А) Фара левая (ближний свет)
16 (8 А) F12 (7,5 А) Фара правая (ближний свет)

К1 — реле включения очистителей фар;
К2 — реле-прерыватель указателей поворота и аварийной сигнализации;
KZ — реле стеклоочистителя;
К4 — реле контроля исправности ламп;
К5 — реле стеклоподъемника;
Кб — реле включения звуковых сигналов;
K7 -Реле включения обогрева заднего стекла;
K8 — Реле включения дальнего света фар;
К9 — реле ближнего света;

Предохранитель задней противотуманной фары находится под панелью со стороны водителя

Любой отечественный ВАЗ-2109, как правило, оснащен такой системой как старые, так и более новые модели.Благодаря этой системе вся электропроводка совмещена. Работа блока питания позволяет предотвратить поломку электрооборудования, которое предусмотрено в автомобиле.

Внешний вид

Схемы

Итак, чтобы понять, где находится ВАЗ-2109, изначально следует помнить, что данная модель отечественного автопрома имеет несколько существенных отличий. В частности, автомобили, выпущенные до 1998 года, имеют блок, не свойственный тем, что устанавливают на автомобили более поздних лет.

В старых моделях БП имеет маркировку 17.3722, его основными компонентами являются корпус и инженерная плата. Все имеющиеся проводные контакты, а также предохранители и реле крепятся к последнему указанному элементу.

Что касается более современных станков, выпущенных после 1998 года, то блок имеет код 2114-3722010-60. Разница между двумя типами систем заключается в наличии новейших плавких деталей.

Если автомобилист решит произвести какие-либо манипуляции с системой предохранителей, он должен понимать, что впрыск топлива (карбюраторный или инжекторный) значения в этом вопросе не имеет.Важно, чтобы расположение монтажного блока везде было одинаковым. Вы можете найти систему в моторном отсеке рядом с сиденьем водителя, рядом с лобовым стеклом.

Если говорить о существенных различиях между двумя версиями БП, стоит отметить тот факт, что детали блока помечены по-разному, элементы системы различаются рейтингами. Кроме того, новый БП лишен реле вентилятора двигателя и реле времени, управляющего омывателем заднего стекла.

Предохранители печные установлены в старинном автомобиле

Если автомобилист хочет узнать, какой предохранитель отвечает за печку ВАЗ-2109 в автомобиле старого образца, он должен среди всего перечня комплектующих проводов и элементов найти цифру F7, сила тока на такой детали составляет всего лишь 30 А. Этот предохранитель содержит цепь, состоящую из электродвигателя, электродвигателя омывателя лобового стекла, а также реле включения электровентилятора радиатора.

Предохранители отопительного агрегата в старинном автомобиле

Как было сказано чуть ранее, схема монтажного блока, который устанавливается в автомобилях новой модели, отличается от своего прототипа.Как показывает практика, описанное расположение деталей справедливо для всех типов двигателей.

Чтобы понять, как работает ВАЗ-2109, следует обратить внимание на несколько важных элементов. Например, предохранитель под номером 4 на ток 16 А отвечает за обмотку реле вентилятора радиатора, а также за исправность электрической цепи электродвигателя отопителя. Предотвратить выход лампы из строя способен седьмой элемент БП с силой тока 8 А, через который подсвечиваются ручки печки и прикуривателя, а восьмой с силой тока 16 А отвечает за электродвигатель. вентилятора радиатора.

общая информация

Если бы автомобилист заметил, что у автомобиля ВАЗ-2109 перестала исправно работать, например, вентилятор отопителя, скорее всего, надо было бы грешить. На самом деле замена такого элемента — несложный процесс, гораздо важнее выяснить причину его неработоспособности. Неисправность может стать причиной короткого замыкания, в результате чего автовладельцу придется разбираться в цепи, идущей непосредственно на неисправный элемент.Для проверки работы предохранителя F7 необходимо проверить исправность мотора омывателя фар, освещения печатного отделения и прикуривателя.

Заключение

Если автомобилисту понадобился предохранитель для печки ВАЗ-2109, он может самостоятельно, с помощью приведенной выше инструкции, найти необходимый элемент системы, проверить его работоспособность и при необходимости заменить.

Большинство электрических цепей имеют предохранители. Электродвигатели мотор-редукторов (дворники, дворники заднего стекла (ВАЗ-2108, -2109), фары — при наличии) защищены многоразовыми автоматическими биметаллическими предохранителями.Цепь питания системы впрыска (двигатель 2111) защищена плавкой вставкой из провода с сердечником меньшего размера (1 мм2). Цепь заряда аккумуляторной батареи, зажигания (карбюраторные двигатели), запуска двигателя и цепь «генератор — выключатель зажигания — монтажный блок» не защищены. Мощные потребители (стартер, фары, мотор вентилятора охлаждения, бензонасос и др.) Подключаются через реле.

Блок реле и предохранителей в ВАЗ 2108-09-099 (карбюратор, инжектор) находится под капотом, в отсеке перед лобовым стеклом с левой стороны.

Монтажный блок предохранителей 2114-3722010-18

Реле / ​​предохранитель № Расшифровка
К1
К2
K3 Реле стеклоочистителя
К4
K5
K6
K7
K8
K9
F1-F16 Предохранители

Монтажный блок предохранителя 2114-3722010-60

Реле / ​​предохранитель No. Расшифровка
K1 Реле стеклоочистителя фар
K2 Реле сигнализатора / аварийной сигнализации
K3
К4 Реле контроля исправности ламп стоп-сигнала и габаритных огней
K5 Реле стеклоподъемника
K6 Звуковые реле
K7 Реле электрического обогрева заднего стекла
K8 Реле дальнего света фар
K9 Реле ближнего света фар
F1-F16 Предохранители
F1-F20 Запасные предохранители

Блок предохранителей 17.3722

Реле / ​​предохранитель № Расшифровка
1 (K6) Реле стеклоочистителя фар
2 (K1)
3 (K2) Реле сигнализатора / аварийной сигнализации
4 (K3) Реле стеклоочистителя
5 Контактные перемычки вместо реле контроля исправности лампы
6 (K10)
7 Запасной предохранитель
8 (K5) Реле дальнего света фар
9 (K11) Реле ближнего света фар
10 Предохранитель
11 (K9)
12 (K8)

Расшифровка предохранителей монтажного блока ВАЗ 2109, 2108, 21099

F1-F16 — монтажный блок 2114-3722010-60, 2114-3722010-18.

Цифры с 1 по 16 — монтажный блок старого образца 17.3722

N предохранитель Расшифровка
1 (8 A), F9 (7,5 A) Правая противотуманная фара
2 (8 A), F8 (7,5 A) Левая противотуманная фара
3 (8 А), F1 (10 А) Очистители фар (на момент включения).

Реле стеклоочистителей фар (контакты).Клапан омывателя фар

4 (16 А), F7 (30 А) Очистители фар (в рабочем режиме).

Реле стеклоочистителей фар (обмотка).

Электродвигатель вентилятора отопителя — предохранитель печи

Электродвигатель омывателя окон.

Редуктор электродвигателя очистителя заднего стекла.

Таймер омывателя заднего стекла.

Клапаны омывателей лобового и заднего стекол.

Реле (обмотка) включения электровентилятора системы охлаждения двигателя.

Реле (обмотка) обогрева заднего стекла.

Контрольная лампа обогрева заднего стекла.

Лампа освещения перчаточного ящика

5 (8 А), F16 (15 А) Указатели поворота и реле-прерыватель указателей поворота и аварийной сигнализации (в режиме указателя поворота). Контрольная лампа

Задние фонари (лампы заднего хода).

Мотор-редуктор и реле включения очистителя лобового стекла. Обмотка возбуждения генератора (при пуске двигателя). Контрольная лампа уровня тормозной жидкости.

Контрольная лампа давления масла.

Контрольная лампа воздушной заслонки карбюратора. Контрольная лампа стояночного тормоза.

Лампа светового табло «СТОП».

Указатель температуры охлаждающей жидкости.

Указатель уровня топлива с лампой резерва. Вольтметр

6 (8 А), F3 (10 А) Задние фонари (стоп-сигналы).

Внутреннее освещение

6 (8 А), F6 (30 А) Передние двери с электроприводом.

Силовые реле

7 (8 А), F10 (7.5 А) Подсветка номерного знака. Лампа на капоте.

Лампы осветительные приборы.

Контрольная лампа внешнего освещения. Подсветка обогревателя табло. Лампа прикуривателя

8 (16 А), F5 (20 А) Электродвигатель вентилятора системы охлаждения двигателя и реле его включения (контакты).

Звуковой сигнал и реле его включения

9 (8 А), F10 (7,5 А) Левая фара (габаритный свет).

Фонарь задний левый (габаритный свет)

10 (8 А), F11 (7,5 А) Фара правая (габаритные свиньи).

Фонарь задний правый (габаритный свет)

11 (8 А), F2 (10 А) Указатели поворота и прерыватель реле аварийной сигнализации (в режиме сигнализации).

Сигнальная лампа

12 (16 А), F4 (20 А) Обогрев заднего стекла.

Реле (контакты) обогрева заднего стекла. Розетка для переносной лампы.Прикуриватель

13 (8 А), F15 (7,5 А) Правая фара (дальний свет)
14 (8 А), F14 (7,5) Левая фара (дальний свет).

Контрольная лампа дальнего света фар

15 (8 А), F13 (7,5 А) Левая фара (ближний свет)
16 (8 A), F12 (7,5 A) Правая фара (ближний свет)

Схема монтажного блока предохранителей ВАЗ 2109, 2108, 21099 (блок 17.3722)

(внешняя цифра в обозначении конца провода — это номер блока, а внутренняя цифра — условный номер вилки)

Номер реле / ​​предохранителя Расшифровка
K1 Таймер омывателя заднего стекла
K2 Реле сигнализатора / аварийной сигнализации
K3 Реле стеклоочистителя
K4 Реле контроля исправности ламп (внутри показаны контактные перемычки, которые устанавливаются вместо реле)
K5 Реле дальнего света фар
K6 Реле стеклоочистителя фар
K7 Реле стеклоподъемника
K8 Реле звукового сигнала
K9 Реле вентилятора охлаждения двигателя
K10 Реле обогрева заднего стекла
K11 Реле ближнего света фар

Схема монтажного блока предохранителей ВАЗ 2109, 2108, 21099 (2114-3722010-60)

Реле / ​​Предохранитель No.

Добавить комментарий

Ваш адрес email не будет опубликован. Обязательные поля помечены *

2019 © Все права защищены. Карта сайта
