Замена всех подушек двигателя…

Здравствуйте уважаемые, читатели блога RtiIvaz.ru. Сегодняшняя статья будет посвящена замене подушек двигателя ваз автомобиля 2109 передней, боковой и коробки КПП. Заводские подушки двигателя ваз 2109 достаточно надежны и служат довольно продолжительное время. Это связано с тем, что при их изготовлении применены качественные материалы, также соблюдена технология структурой производства РТИ резинотехнических изделий.

Однако все имеет свой срок при эксплуатации авто, материал резиновых опор стареет от естественного износа и тогда требуется обслуживание автомобиля, например замена подушек двигателя ваз 2109. Помимо естественного «возрастного» износа детали существует еще и аварийный выход резиновых опор двигателя из строя. Это может быть последствием аварии, наезда на препятствие, попадание в открытый канализационный люк и др.

Замена подушек резиновых необходима в случаях: появления вибрации, стука при трогании машины и торможении, а также и резком ускорении, плохом включении передач. Помимо этого при проседании подушек двигателя становится трудновыполнимой операция по замене ремня ГРМ, так как просевший двигатель практически вплотную «подходит» к правому брызговику, что затрудняет снятие крышки ремня ГРМ и обслуживание двигателя автомобиля.

При сильном проседании двигателя нагружаются шрусы так называемые гранаты полуосей, так как меняется геометрия их работы, что ведет к заметному сокращению их ресурса. На многих машинах появляется плохо уловимый стук в районе кулисы, что связано с проседанием двигателя и задевания ползуна КПП за тело стабилизатора поперечной устойчивости.

Как видим, отслужившие свое резиновые опоры способны принести массу неприятностей владельцам автомобилей и потому замена подушек двигателя ваз 2109 должна выполняться в кратчайшие сроки. Если вовремя не заменить неисправные подушки движка, то могут выйти из строя детали гораздо большей стоимости.

Для замены приобретайте опоры двигателя с эластичной резиной!

Для выполнения работы потребуется смотровая яма или эстакада. Подъемник мы принципиально не рассматриваем, так как в гаражах наших автолюбителей он, как правило, отсутствуют. Также для выполнения работы потребуется: новая опора/подушки, таль или домкрат, набор торцовых головок и вороток, накидные ключи, трещотка, средство против ржавчины (при необходимости).

Сразу стоит оговориться при этом, что если требуется замена лишь передней подушки двигателя (балды), то эту работу можно выполнить без ямы на любой ровной площадке.

Схема работы по замене подушек двигателя автомобиля ваз 2109:

  •  Автомобиль «загоняется» на яму и страхуется надежными упорами.
  •  Снимается клемма с аккумуляторной батареи для безопасности выполнения работы.
  •  На двигатель заводится трос тали или ставится домкрат под поддон через деревянную поставку. Если заводится трос, то капот отрывается на максимально возможную высоту и ставится самодельный упор из любых подручных средств.
  •  Снимается защита двигателя.

Замена передней центральной опоры движка ваз 2109 (балды)…

Подушка двигателя ваз 2109 передняя «балда»

Перед началом работы надо обработать весь крепеж опор раствором против ржавчины, что облегчит сам процесс замены. При поднятии двигателя надо внимательно следить, чтобы не повредить элементы проводки или трубопроводов, выполняя эту работу не торопясь. Торцевой головкой «подрываются» все болты крепежа подушки и двигатель приподымается, далее работу удобнее всего выполнять воротком с трещоткой.

Начинать замену лучше всего с длинного болта, соединяющего кронштейн на поперечине кузова с опорой. Отдав гайку нужно попробовать вытащить болт, «поиграв» для этого туда-сюда, талью или домкратом. Как только будет «пойман» общий центр, болт выйдет от легкого усилия руки. Найдя это положение, оставляете болт в соединении и отдаете болты крепления подушки к блоку двигателя, после чего сняв все болты, снимаете старую опору.

Не забудьте пометить старую подушку (ее верх) любой отметкой, чтобы при установке новой резиновой опоры не «гадать» как ее правильно устанавливать.

Затем ставите новую резиновую опору, для начала лишь наживляя болты, чтобы везде все совпало, и затем затягиваете их, но не окончательно. После предварительной затяжки отпускаете натяжение троса тали или опускаете домкрат и производите окончательную затяжку болтов. Болты перед сборкой очищаете (если есть следы ржавчины, то щеткой по металлу) и слегка смазываете резьбу любой консистентной смазкой, например Литол-24 или графитной смазкой.

Замена левой (по ходу движения автомобиля) боковой подушки двигателя…

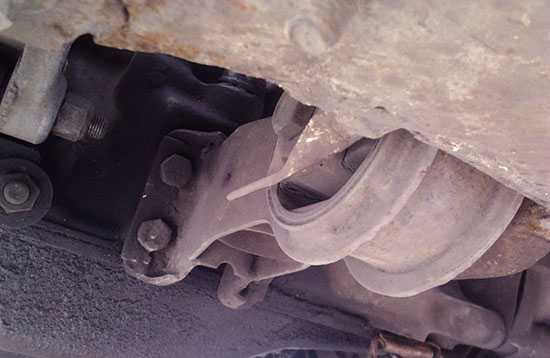

Боковая опора двигателя ваз 2109

В начале КПП коробка зацепляется тросом тали или поддомкрачивается для страховки.

При замене трех подушек двигателя ваз 2109 левая подушка расположена не совсем удобно для работы и при ее замене существует ряд трудностей. Демонтажу крепежа мешает корпус стартера, поэтому тут можно поступить двумя способами. Либо отпустить или снять стартер (несколько потраченных минут заметно облегчат замену левой боковой подушки двигателя), либо вывернуть шпильки крепления кронштейна резиновой опоры из «тела» КПП коробки.

Часто шпильки выходят сами при откручивании гаек, если же шпилька осталась на месте, то для ее выкручивания законтрив друг на друга две гайки, далее выкручивают за нижнюю гайку шпильку. С длинным болтом, крепящим подушку к кронштейну лонжерона, обычно нет сложностей и если задняя опора не просажена, то болт после откручивания гайки выходит свободно.

При установке новой левой подушки двигателя, для точного попадания шпилек по резьбе, КПП коробку нужно немного приподнять талью или домкратом. Затем вставить длинный болт, обжать весь крепеж, опустить домкрат и далее затянуть все уже окончательно. Если стартер отпускался или снимался, то все ставится на свои места.

Замена задней резиновой подушки КПП с металлической ручкой…

Подушка двигателя ваз 2109 задняя КПП

С помощью тали зацепляется КПП или ставится снизу домкрат. Затем «срываются» болты кронштейна подушки соединенного с КПП и сам корпус опоры в месте крепления его к кузову, далее силовой агрегат немного приподнимается. Теперь болты отдаются полностью, и опора коробки снимается.

При установке новой подушки нужно немного «поиграть» домкратом для точного совпадения отверстий, особенно это важно при установке вертикальных болтов крепления подушки. Часто из-за некоторого перекоса в этих соединениях при монтаже нарушается резьба. Когда наживляются эти болты, то нужно одно из отверстий центровать любым конусным предметом подходящего диаметра, а во второе отверстие вставить болт и «ловить» то положение, когда он свободно пойдет по резьбе. Затем уже поставить и второй вертикальный болт. Наживив все болты потом их равномерно затягивают, убирается домкрат и еще раз протягиваются все болты крепления задней подушки КПП.

Собственно, все. Ставится на место защита и на этом замена подушек двигателя ваз 2109 заканчивается. Весь процесс работы, с учетом предварительного снятия и последующей постановки защит занимает примерно 3 часа. Повезет, если ничего нигде не закисло, например шпильки, болты во втулках опор движка и так далее.

Видео:

Вы так же можете ознакомиться с другими материалами:

Регулировка клапанных зазоров лады 2101-2107

Патрубки системы охлаждения автомобиля Калина и Приора

Самый лучший 2109 прошлого века

Патрубки радиаторов

Опоры двигателя Калина -1118

www.rtiivaz.ru

Опоры двигателя 2109, подвески | РтиИваз

Информация о подвесках опоры двигателя ваз 2109…

Приветствую всех автолюбителей владельцев автомобилей ваз 2108, 2109, 21099, 2113, 2114, 2115 в авто блоге RtiIvaz.ru. Подвесками двигателей ваших машин являются показанные на данном видео три опоры двигателя ваз 2109.

Конструктивно опоры выполнены путем вулканизации резины на основе натурального каучука к стальному металлическому каркасу.

Видео Youtub:

В состав ремкомплета опор двигателя ваз 2109 входит передняя подушка с кронштейном в сборе «балда», являющаяся самой большой по размерам, среди всех трех опор. Конструктивно передняя подушка устанавливается кронштейном к блоку цилиндров, а скругленная ее часть крепится к проушинам на усилителе передней панели моторного отсека.

Опора мотора передняя ваз с кронштейном в сборе: 2108-1001015

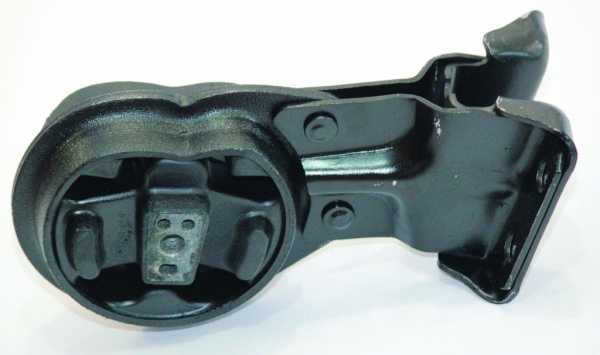

Далее представлена на фото боковая опора двигателя с кронштейном в сборе «ладошка» устанавливаемая слева в моторном отсеке, если смотреть по ходу движения автомобиля.

Опора мотора боковая с кронштейном в сборе 2108-1001040

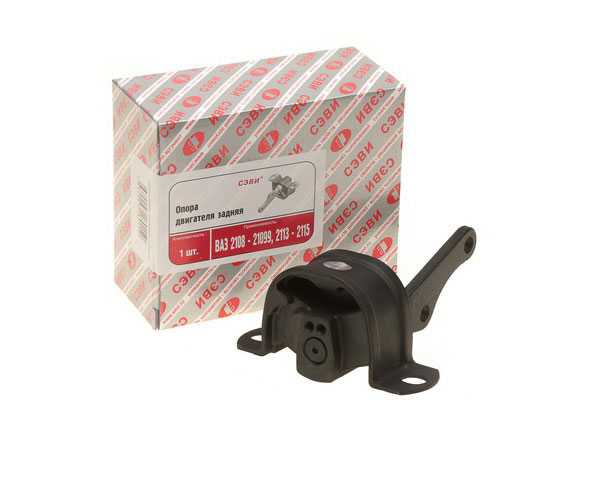

Наконец третья резиновая подушка — задняя — с металлической ручкой служащая опорой коробки (кпп) переключения передач. В итоге мотор ваших автомобилей «висит» то есть держится на этих представленных здесь на фото трех подвесках: передней «балды», боковой «ладошки», а также задней «кпп» с металлической ручкой.

Опора коробки задняя 2108-1001031

Независимо от оснащения мотора, будь то инжекторный или карбюраторный, все абсолютно одинаковые опоры для двигателя автомобилей ваз 2108, 2109, 21099, 2113, 2114, 2115. От исправности опоры двигателя ваз 2109, на которые он опирается, зависит вибрация движка, которая появляется при разрыве или развулканизации любой из резиновых подушек. Особенно раздражает большую часть авто владельцев дребезжание ручки КПП коробки.

Вибрация на движке может появиться, и в случае, когда резина опоры становится жесткой «дубовой» и теряет свои амортизационные свойства. Как показывает практика, резиновые подушки опор не выходят из строя поодиночке и в основном их пробег в среднем одинаков, что говорит о том, что выгоднее всего, хотя и более затратное, выполнить замену сразу всех подушек в комплекте. Это поднимет их общий ресурс, избавив авто владельца от очередной головной боли при отказе незамененной резиновой подушки в дороге.

На этом краткий обзор ремкомплекта опор движка ваз 2109 и их модификаций закончен. Жду ваших вопросов в комментариях к видео обзору.

Вы так же можете ознакомиться с другими материалами:

Замена подушек двигателя Лада 2109

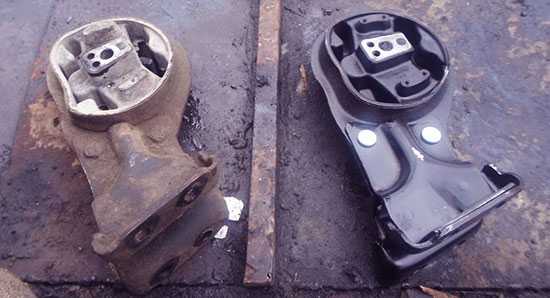

Фото подушек двигателей

Большой по размерам сальник коленвала

Поделиться в социальных сетях

www.rtiivaz.ru

Замена подушки двигателя на ВАЗ 2109 своими руками: диагностика неисправности и всё что нужно для замены опор

Содержание:

  1. Особенности используемых подушек
  2. Что влияет на замену
  3. Когда требуется замена
  4. Замена

Подушки двигателя на автомобилях ВАЗ 2109 отвечают за уменьшение и устранение вибраций, исходящих в результате работы мотора и передающихся на кузов машины.

Выполнить их замену своими руками должен уметь каждый автомобилист. Ничего сложного в работе с опорами нет, однако грамотный ремонт позволяет существенно продлить срок службы автомобиля и избавиться от быстро надоедающих вибраций и шумов.

Внешний вид элемента

Особенности используемых подушек

Есть несколько нюансов, которые вам следует знать про опоры в общем, а также про подушки двигателя, используемые на модели ВАЗ 2109.

  • Разрабатывая конструкцию опор, которые служат для уменьшения вибраций мотора, производители принимают во внимание показатели нагрузок, воспринимаемых опорами;
  • Эти элементы находятся под постоянным воздействием нагрузок, величина которых меняется;
  • Одна нагрузка постоянная — это вес двигателя. Но при старте машины возникает другая нагрузка;
  • Когда автомобиль двигается задним ходом, опоры принимают на себя отрицательные силы;
  • При резком ускорении или торможении, попадании колеса в выбоину, при наезде на препятствие возникают эти самые отрицательные силы. За их гашение отвечают передние, задние и боковые опоры двигателя;
  • Для изготовления подушек для ВАЗ 2109 используют специальный натуральный каучук, резину высокого сорта СКИ-3. Помимо резиновых компонентов, опоры включают в себя стальные элементы и сверхпрочный клей;
  • Подушки двигателя ВАЗ 2109 способны выдерживать температурные нагрузки в диапазоне от -40 до +70 градусов по Цельсию.

Чтобы подушки соответствовали всем предъявляемым к ним требованиям, специалисты рекомендуют выбрать продукцию завода-изготовителя или фирм, которые были рекомендованы производителем ВАЗ 2109.

Что влияет на замену

Есть два основных фактора, которые вынуждают автомобилистов выполнять замену подушек.

  1. Естественный износ. У каждой подушки есть свой эксплуатационный срок, превзойти который — большая редкость. Зачастую они его не отрабатывают по второй причине.
  2. Механические воздействия, приводящие к поломкам. Это наши дороги, выбоины, аварии, наезды на люки, столкновения и пр.

Когда требуется замена

Есть несколько факторов, которые вам следует знать относительно замены компонентов двигателя.

Ситуация

Особенности

Вибрация кузова

Почувствовав вибрацию кузова, следует обязательно проверить состояние опор. Такой эффект может быть вызван различными причинами, но подушки — одна из основных

Замена ремня ГРМ

При замене ремня удалить его крышку бывает очень сложно, поскольку к правому брызговику переднего колеса практически вплотную прижат двигатель. Приходится снимать подушку, чтобы полноценно провести ремонтные мероприятия

Двигатель проседает, нагружает ШРУСы

Из-за воздействия массы двигателя на ШРУСы у них меняется геометрия, что приводит к существенному снижению эксплуатационного срока элементов. Ресурс сокращается, приходится выполнять замену раньше положенного срока

В районе кулисы наблюдается стук

Он может быть едва заметным. Но его наличие говорит о том, что двигатель просел. Следовательно, опоры не отрабатывают должным образом, и им требуется замена

Если своевременно не выполнить замену опор, это приведет к более серьезным последствиям и дорогому устранению поломки. Потому лучше заменить подушки при обнаружении первичных признаков износа. Для этого дополнительно рекомендуем проводить периодический осмотр узла.

Замена

Теперь переходим к замене элементов. Делать это своими руками или обращаться в автосервис, сугубо ваше личное решение.

Для ВАЗ 2109 предусмотрено использование трех опор:

  • Передняя;
  • Задняя;
  • Левая боковая.

Про замену каждой из них следует рассказать отдельно, поскольку процессы отличаются между собой.

Замена задней подушки

  1. Отыщите подходящее место для выполнения ремонта. Вам потребуется яма или эстакада.
  2. Установите туда автомобиль, зафиксируйте его упорами, поставьте машину на ручной тормоз.
  3. Отключите минусовую клемму от аккумуляторной батареи автомобиля.
  4. С помощью накидного ключа на 17 открутите гайку, которая удерживает подушку на кузове.
  5. Используя головку на 17, демонтируйте крепежные гайки кронштейна опор к коробке переключения передач. Всего их там 3 штуки.
  6. Достаньте все болты, извлеките старую подушку двигателя.
  7. Установите новый элемент мотора и выполните обратную сборку узла.

Демонтажные работы

Боковая левая подушка

Левый элемент

  1. Обеспечьте себе наличие свободного доступа к днищу своего ВАЗ 2109.
  2. Зафиксируйте автомобиль опорами и ручным тормозом.
  3. Отключите минус от аккумулятора.
  4. Снимите левый брызговик двигателя.
  5. С помощью накидного ключа на 17 снимите гайку, которая удерживает подушку на кузове.
  6. Головкой на 17 открутите 3 крепежные гайки кронштейна опоры, демонтировав их от коробки переключения передач.
  7. Достав крепежные болты, замените изношенную опору двигателя на новую.
  8. Проведите процедуру обратной сборки. Придерживайтесь строгой последовательности.

Замена передней подушки

Здесь соблюдайте все те же условия, которые были актуальны для предыдущих работ. То есть загоните машину на яму, поставьте опоры и обесточьте автомобиль путем снятия минусовой клеммы с АКБ.

  1. С помощью накидного ключа на 17 снимается гайка, удерживающая подушку на кузове.
  2. Ключом на 17 демонтируйте уже 4 крепежные гайки фиксации подушки к двигателю.
  3. Достаньте резиновый элемент из проушины.
  4. Поставьте на место старого узла новую опору.
  5. Выполните обратную сборку узла.

При замене опор двигателя обязательно убедитесь, что новые подушки отвечают требованиям по качеству, размерам. Также рекомендуется перед установкой нового элемента тщательно зачищать посадочные места, что позволит продлить срок службы новых опор мотора.

Для замены не требуются особые навыки, специальные инструменты или особые условия. Потому зачастую владельцы ВАЗ 2109 меняют подушки своими собственными руками. Но если вы не уверены в свои силах, обратитесь к проверенному автосервису.

 Загрузка …

luxvaz.ru

Замена передней опоры двигателя ВАЗ 2109 в домашних условиях — пошаговая инструкция

Всем привет. Сегодня речь пойдет о подушках, я расскажу как заменить переднюю опору двигателя (ПОД) на ВАЗ 2109 своими руками, в домашних условиях. В своих предыдущих статьях я уже рассказывал о том, как заменить подушки двигателя на ВАЗ, на этот раз менять будем опоры двигателя на «девятке».

Перед тем как заменить ПОД, она же — передняя подушка двигателя на ВАЗ 2109, рекомендую прочесть о том, что такое подушки двигателя, для чего они нужны, а также о признаках неисправности подушек.

Для замены передней опоры двигателя ВАЗ 2109 вам необходимо иметь:

  • Набор ключей;
  • Домкрат + яма;
  • WD-40;
  • Новую подушку, которую будем менять.

Замена передней опоры двигателя на ВАЗ 2109 своми руками

  1. Снимаем защиту двигателя, если она у вас есть, а также левый край дополнительной пластиковой защиты.

  1. Ставим домкрат и чуть-чуть домкратим двигатель.

  1. Далее обрабатываем болты проникающей жидкостью WD-40, затем по одному их выкручиваем.

  1. Снимаем старую подушку двигателя, а на ее место устанавливаем новую и крепим ее аналогичным образом. Перед тем как закручивать болты рекомендую обработать их графитной смазкой, это упростит откручивание в будущем.

  1. Затягиваем болты, после чего можно убрать домкрат.

После того как передняя подушка ВАЗ 2109 заменена, проблемы с вибрацией в салоне поступающей от мотора должны исчезнуть. Проверьте результат, если вибрация не прошла, продолжайте поиски неисправности, как вариант причина может крыться в детонации, неисправных датчиках или проблемах со свечами. У меня все, до новых встреч на ВАЗ Ремонт.

Источники фото: 1, 2.

&nbsp

vaz-remont.ru

Замена задней опоры двигателя ваз 2109 своими руками

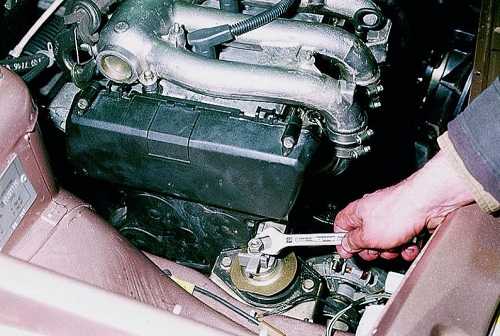

Монтаж опоры двигателя ВАЗ 2109

Двигатель – сердце автомобиля ВАЗ 2109. Уменьшить или даже устранить вибрации кузова машины, от работы двигателя, предназначены опоры.
Изготавливаются элементы из эластичной резины. К тому же они уменьшают шум, который издает работающий агрегат.
В статье предлагается ознакомиться, каким образом выполняется на авто ВАЗ 2109 замена опор двигателя. Работу можно производить на СТО и в гараже своими руками.

Особенности опор для ВАЗ 2109

Опоры автомобиля на прочность рассчитываются конструкторами в зависимости от нагрузки, которые они воспринимают:

  • Независимо от положения машины – движется она или стоит на месте, опора испытывает ее вес.
  • Одну нагрузку она испытывает при старте авто, противоположная по силе нагрузка действует при движении его назад.
  • Устройство гасит отрицательные воздействия сил на автомобиль при резких торможениях и ускорениях, попадании в большую выбоину или наезде на препятствие и прочие знакопеременные нагрузки.
  • Изготавливают изделия из натурального каучука, резины СКИ-3, специального высшего сорта первой группы, специального клея и качественной стали.
  • Работать правильно опора может в интервале температур (+70) – (-45) градусов.
  • Все это говорит о том, что замена опор двигателя ВАЗ 2109 выполняется на аналогичный комплект заводского производства.
  • При покупке нужно отдавать предпочтение изделиям, имеющим положительные отзывы от покупателей.

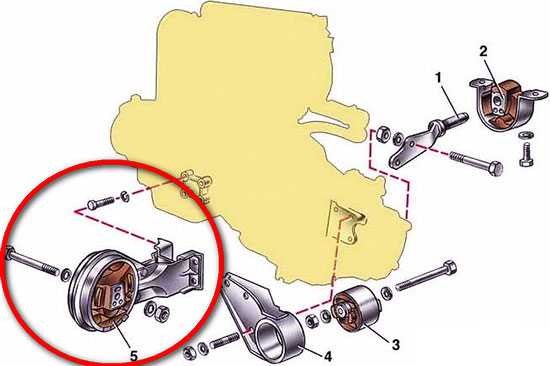

  • В авто ВАЗ 2109 двигатель крепится на трех эластичных опорах в моторном отсеке. Правая опора крепится на кронштейн двигателя, а задняя и левая опоры до кронштейна картера коробки передач.
    Две последние имеют аналогичные конструкции.

Как заменить опору двигателя ВАЗ 2109

Итак:

  • Отворачивается верхняя гайка, удерживающая опору.
  • Выворачиваются два болта фиксирующие элемент к кронштейну.
  • Откручиваются болты, расположенные под колесной аркой, которые соединяют кронштейн и лонжерон(см.Замена переднего лонжерона своими силами).
  • Из автомобиля вытаскивается кронштейн правой опоры ВАЗ 2109.
  • На авто ВАЗ 2109 задняя опора двигателя меняется на новую деталь и монтируется обратно разборке.

Как заменить левую опору двигателя авто ВАЗ 2109

Итак:

  • Как и в предыдущем случае отворачивается верхняя гайка фиксации опоры. Но с этой стороны двигатель опускается.

Совет: Перед началом проведения работ нужно приготовить подставку, на нее будет опираться КП.

  • Двигатель нужно опустить на подставку.
  • Вытащить верхнюю шайбу опоры.
  • Выкрутить болты, удерживающие элемент.
  • Снять левую опору под двигатель ВАЗ 2109.
  • Вместе со шпилькой вытаскивается нижняя шайба.
  • Левая опора двигателя ВАЗ 2109 меняется на новую деталь, и дальнейшая сборка выполняется обратно разборке.

Как заменить заднюю опору авто ВАЗ 2109

Итак:

  • На авто ВАЗ 2109 замена опоры двигателя начинается с откручивания гайки, удерживающей заднюю опору к кузову.
  • Освобождается фиксация опоры двигателя к коробке передач.
  • Опора снимается.

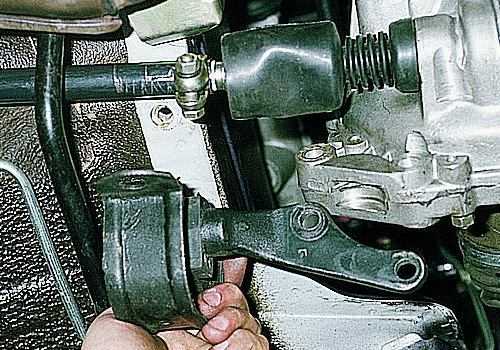

Снятие задней опоры ВАЗ 2109

Комплектация задних опор может быть с кронштейном или нет. Изделие представляет собой литой цельный элемент, со всеми необходимыми отверстиями для монтажа опоры.
Увеличить надежность и жесткость изделия помогают ребра расположенные на внутренней его части. Верхний кронштейн фиксации мотора – это промежуточная деталь между гибкой штангой и опорой двигателя.
С его помощью меняется угол крепления к кузову опоры двигателя и усиливается конструкция:

Совет: Если опора двигателя приобретена без кронштейна, необходимо деталь переставить с прежнего устройства. Для этого откручивается его болт, и кронштейн устанавливается на новую опору.

  • Монтаж новой детали выполняется в обратной последовательности.
  • Узел собирается обратно его разборке.

Как правильно делается замена опоры двигателя ВАЗ 2109 хорошо видно на видео.

Тюнинг фиксации двигателя ВАЗ 2109

Доступный элемент тюнинга, которым можно осуществить крепление мотора, сделать его жестче состоит в замене заводской штатной опоры на изделие с резиновой деталью опоры и более жестким корпусом.
Это устройство позволяет:

  • Уменьшить максимально перемещение двигателя при выполнении им торможения, резком старте авто, наезде на неровности.
  • Предохранить передачу от самовыключения.
  • Увеличить ресурс приводов ведущих колес и в системе выпуска.
  • Яркая тюнинговая деталь будет установлена под капотом.

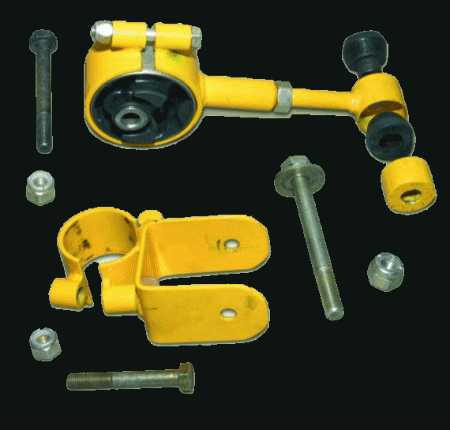

Тюнинговая деталь фиксации двигателя ВАЗ 2109

Установка дополнительной четвертой опоры усилит жесткость двигателя. Она соединяет поперечину передней подвески авто ВАЗ 2109 и картер сцепления.
При установке дополнительной опоры необходимо найти другое место для модуля зажигания и поставить новый кронштейн. Составляющие узла показаны на фото.

Дополнительная опора для ВАЗ 2109

Инструкция монтажа включает:

  • Демонтаж высоковольтных проводов для свечей зажигания.
  • Разъединение от модуля зажигания автомобиля разъемов проводов.
  • Выкручивание крепления к БЦ картера сцепления этого модуля.
  • Откручиваются остальные три гайки, удерживающие модуль, который затем снимается.
  • Модуль зажигания монтируется на другое место и ставится новое крепление.
  • На поперечину передней подвески фиксируется кронштейн четвертой опоры.
  • Просовывается болт в отверстие на клемном зажиме, устанавливается и прикручивается гайка на два витка.
  • В проушину крепления опоры устанавливается нижняя головка штанги.
  • В проушину и опору вставляется болт, закручивается гайка.
  • Размер штанги регулируется до совпадения отверстия в картере сцепления и отверстия на верхней головке.
  • Устанавливается еще один болт.

Монтаж четвертой опоры мотора ВАЗ 2109

  • Через распорную втулку, расположенную на опоре, крепятся головка штанги, щиток картера сцепления.
  • Затягиваются все болты.
  • Крепится кронштейн, все болты затягиваются.

При монтаже четвертой опоры цена крепления двигателя увеличится, но и улучшится надежность крепления мотора автомобиля ВАЗ 2109.

masteravaza.ru

Замена передней опоры двигателя ваз 2109 своими руками

Передняя центральная опора авто ВАЗ 2109

Уменьшить или даже устранить, вибрации кузова автомобиля ВАЗ 2109 предназначены установки из эластичной резины опор под двигатель. Кроме всего они уменьшают шум, возникающий при работе мотора.
В статье предлагается ознакомиться, каким образом правильно производится замена передней опоры двигателя на ВАЗ 2109. Каждый владелец авто должен иметь навыки выполнения таких работ своими руками.

Особенности опор двигателя в авто ВАЗ 2109

Прочность подушек двигателя конструкторами рассчитывается с учетом величины, действующей на них нагрузки. Устройства находятся постоянно в работе, что не зависит от состояния машины – стоит она на месте или движется. Вес агрегата сосредоточен на его опорах.
Нагрузки периодически меняются: подушки испытывают одну нагрузку при старте авто, противоположную по силе при перемещении его назад. При резком торможении или ускорении, встрече с препятствием, попадании в выбоину опоры гасят, возникающие отрицательные силы, действующие на устройство.
Изготавливают изделия из натурального каучука, резины высокого сорта СКИ-3, качественной стали и специального клея. Опоры хорошо выдерживают колебания температур в интервалах (-45) – (+70) градусов Цельсия.
Все это указывает на то, что на авто ВАЗ 2109 опоры двигателя должны использоваться только на изделия выпускаемые заводом, который изготавливает детали с соблюдением технологии, а приобретать их необходимо у надежных поставщиков, имеющих положительные отзывы покупателей.

Когда нужна замена опор двигателя ВАЗ 2109

Все изделия имеют свой срок эксплуатации, резина, из которой изготавливаются опоры, стареет из-за естественного износа, что требует их замены. Помимо этого существуют и аварийные выходы из строя резиновых подушек: последствия аварии, столкновение с препятствием, на пути автомобиля может оказаться канализационный люк и другие причины.
Основными причинами, когда нужна замена на авто ВАЗ 21093 опоры двигателя являются:

  • Вибрация.
  • Стук, возникающий при старте машины или торможении, трудном включении передач или резком ускорении.
  • Трудности, возникающие при замене ремня ГРМ. Это связано с тем, что к правому брызговику «подходит» почти вплотную просевший двигатель.
    Это затрудняет обслуживание мотора автомобиля и удаление крышки ремня ГРМ,
  • Сильное проседание двигателя способствует увеличению нагрузки на ШРУСы, гранаты полуосей, из-за изменения геометрии их работы, что заметно сокращает ресурс изделий.
  • В районе кулисы может появиться плохо уловимый стук. Это связано с проседанием мотора и ползун КПП задевает за тело стабилизатора, для поперечной устойчивости.
  • Если опора двигателя ВАЗ 2109 выполняется не вовремя, то цена последующего ремонта будет значительно выше.

Как заменить переднюю опору двигателя на авто ВАЗ 2109

Инструкция указывает, что переднюю опору можно поменять на ровной площадке, без установки автомобиля на яму или подъемник.
Для работы понадобятся:

  • Новая опора.
  • Домкрат или таль.
  • Вороток.
  • Набор торцовых головок.
  • Ключи накидные.
  • Трещотка.
  • Средство для удаления ржавчины.

Порядок выполнения работ:

Совет: Перед началом производства работ нужно раствором против ржавчины хорошо обработать крепежные соединения, что облегчит разборку узла.

  • Снимается брызговик двигателя.
  • С помощью торцовой головки «подрываются» болты, которыми осуществляется крепление передней опоры двигателя ВАЗ 2109.
  • Мотор приподымается.

Совет: Поднимать двигатель нужно осторожно, не торопясь, нужно следить за сохранностью проводки и трубопроводов. Все последующие операции удобнее проводить воротком с трещоткой.

  • Откручивается гайка на длинном болте, соединяющем на поперечине кронштейн кузова и переднюю опору. Для этого удобно пользоваться двумя ключами, как видно на фото.

Откручивание гайки на длинном болте

  • Домкратом или талью нужно «поиграть» кузовом. После того как общий центр будет «пойман» можно легко вытащить болт.
  • Убираются болты, удерживающие подушки на блоке двигателя.
  • Снимаются все болты.
  • Вытаскивается старая опора.

Снимается старая опора

Совет: После снятия старой опоры ее верх нужно пометить любой отметкой, тогда не придется «гадать» как правильно установить новую резиновую подушку.

  • Ставится новая резиновая опора.
  • Наживляются болты. Контролируется их установка и немного крепеж затягивается, но не совсем.
  • Опускается домкрат или натяжение троса тали.
  • Окончательно затягиваются болты.

Совет: Перед сборкой все крепежные элементы нужно очистить от ржавчины и слегка смазать резьбу консистентной смазкой типа Литол-21 или смазкой графитной.

Как меняется на автомобиле ВАЗ 2109 передняя опора двигателя хорошо видно на видео. Своевременная установка новых подушек для двигателя придаст ему надежность крепления, а значит, увеличит срок эксплуатации автомобиля ВАЗ 2109.

masteravaza.ru

Замена передней опоры двигателя ваз 2109 своими руками

Опора двигателя передняя ВАЗ выполняет функцию предохранения автомобиля от излишней вибрации, которая является источником дискомфорта для водителя и пассажиров. Поэтому к таким деталям применяется и другое наименование — подушки двигателя ВАЗ, что обозначает смягчающий функционал таких деталей для ВАЗ-2108 и ВАЗ-2109.

Существует 3 смягчающих приспособления у двигателя ВАЗ-2108, двигателя ВАЗ-2109: задняя, передняя и боковая (левая), которая находится слева по ходу движения автомобиля. При столь важном предназначении опора двигателя переднеприводных автомобилей ВАЗ предусматривает периодическую замену по мере старения и естественного износа резины и деталей в комплекте при эксплуатации в условиях переменных разнонаправленных нагрузок.

Для чего нужно менять переднюю опору двигателя ВАЗ

Дату замены подушек двигателя ВАЗ-2109 не указывают в руководстве по эксплуатации, она наступает по истечении разного времени у разных автовладельцев.

Когда пора менять опоры двигателя? Опора двигателя, каждая в отдельности, будет заявлять об этом следующим образом:

  • вибрация двигателя при старте и резком ускорении досаждает больше обычного;
  • при резких разнонаправленных нагрузках слышен стук под капотом от шатающегося двигателя;
  • передачи переключаются с приложением сверхусилия, так как на кулису рычага переключения давит силовой агрегат, который провис вследствие износа опор;
  • замена ремня газораспределительного механизма происходит при приложении усилий по причине того, что требуется замена задней подушки двигателя.

По одной подушке меняют в случае выхода из строя при аварийном воздействии, при ДТП с участием другого автомобиля или наезде на препятствие в виде глубокой ямы или крутой выпуклости, когда при приложении резкой амплитудной нагрузки выходит из строя одна опора мотора ВАЗ и т.д. Опоры двигателя ВАЗ, расположенные по соседству, как правило, остаются полностью работоспособными.

Как осуществляется замена подушек двигателя ВАЗ

При полной замене подушек силового агрегата необходимо соблюдать очередность, которая установлена в следующем порядке: задняя, боковая и передняя.

Самое сложное делается сначала, наиболее легкое — к концу. Если в случаях с боковой и задней опорами мотора приходится иметь дело с естественным износом по прошествии определенного времени, то опора двигателя передняя ВАЗ может попадать под такую операцию чаще по причине своего расположения в аварийно-опасном месте.

При любом легком тычке удар может пройти неудачно для опоры, и замена передней подушки может потребоваться незамедлительно. Инструменты для замены передней опоры мотора требуются немногочисленные и нехитрые: домкрат для регулирования высоты положения силового агрегата, торцевой ключ, трещотка, щетка по металлу для снятия грязи и ржавчины, накидной ключ на 17, Литол или графитовая смазка для профилактики металлических деталей от износа и силовой разборки.

Замена подушек двигателя ВАЗ не требует наличия ямы или подъемника, которые крайне желательны при работах, проводимых на боковой опоре. Мотор необходимо немного поддомкратить для наличия устойчивой опоры, затем обработать все места крепления раствором против ржавчины, предварительно почистив металлической щеткой. Крепление сдвинуть с места накидным ключом и далее для простоты работы включиться в процесс с трещоткой.

Снятие болтов рекомендуется начать с длинного болта, расположенного в центре резиновой части, его необходимо вытащить не полностью и зафиксировать положение мотора для легкости центровки деталей при сборке.

После демонтажа необходимо отметить верх старой опоры для правильного расположения вновь устанавливаемой детали. Сборку нужно провести в обратной последовательности, все детали крепежа предварительно обработав Литолом или графитовой смазкой.

Ощущения от управления ВАЗ-2109 после замены подушек напомнят о первых днях владения новым автомобилем, комфорт и целостность машины перейдут на прежний уровень.

А возможность что-то сделать своими руками всегда приносит автовладельцу глубокое удовлетворение и поднимает самооценку.

korchim.ru

Оставить комментарий

avatar
  Подписаться
Уведомление о
2019 © Все права защищены. Карта сайта
