Как на ваз 2109 карбюратор поставить турбину: Установка турбины на ВАЗ 2109 (карбюратор) увеличит расход топлива

Установка турбины на карбюратор ваз 2109

ВАЗ 2109 автомобиль, который часто встречается на территории стран СНГ. История этой модели началась еще в 1980х годах и, несмотря на последующие доработки и модернизации, даже самые новые заводские модификации можно считать устаревшими. Не удивительно, что многие владельцы таких авто, коих не мало, ищут варианты увеличения мощности. И один из них — это установка турбокомпрессора на карбюратор. В чем же преимущества и каковы минусы подобной модификации, зачем и кому это может понадобиться.

Содержание статьи

Для чего ставят турбину на ваз с карбюратором

В идеале, владельцы ВАЗ 2109, как и других карбюраторных авто, надеются подобным способом увеличить мощность двигателя до возможного максимума. И особенно эта мысль будоражит автолюбителей, которые любят погонять. Так же, существует мнение, что, грамотно установив турбину, можно добиться снижения шума, уменьшения количества топлива (стандартный расход при большей мощности), сокращения времени разгона и возможность поднять крутящий момент. Преимущества и выгоды тут, вроде бы вполне очевидны, но так ли все хорошо и на практике?

Плюсы и минусы установки

Для начала стоит разобраться, что собой представляет сам турбокит. Турбокомпрессор на карбюратор очень большая редкость из-за сложности самой системы, которая должна работать идеально и слажено как в целом, так и в каждом отдельном своем узле. А высокие температуры, несомненно, требуют использования специфических и дорогих материалов. И это при том, что карбюраторный двигатель даже на уровне конструкции не был рассчитан под наддув. Если говорить о возможности появления подобной модификации на заводских моделях ВАЗ, то вероятность этого стремиться к нулю из-за стоимости самого компрессора, который добавит, минимум, 10% к конечной стоимости автомобиля. Что, в свою очередь, не представляется возможным, если учесть ценовой сегмент данных авто.

Некоторые нюансы которые стоит учесть после установки

Как и у любой другой сложной системы у турбокомпрессора есть особенности, которые настоятельно рекомендуется учитывать при ее эксплуатации. Причем халатное отношение к этим требованиям способно сократить срок службы до минимума и расходы на тюнинг так и не окупятся.

Вот несколько основных моментов:

  1. Необходимо следить за маслом и фильтрами. Вовремя менять и не использовать присадки.
  2. Желательно использовать только рекомендованное производителем масло.
  3. Не допускать резкого старта с большими нагрузками.
  4. Не допускать резкой остановки двигателя при нагрузках.
  5. Не допускать долгой работы на холостом ходу.
  6. Герметичность.
  7. Своевременно менять воздушный фильтр.

Какую турбину ставить на ваз с карбюратором?

Что касается выбора турбокомплекта, то непосредственно для ВАЗ его нет. Но можно взять универсальные модели, подходящие по параметрам. Самыми популярными на сегодняшний день считаются турбины Garrett. Так же существуют и другие хорошо показавшие себя с отечественными автомобилями турбины, такие как IHI, BorgWarner, Holset, Mitsubishi и Subaru. Выбор достаточно широк и разнообразен как в отношении производителей, так и ценовых категорий.

Если говорить о теории, расход топлива зависит от мощности, мощность же зависит от уровня обогащения топливно-воздушной смеси, попадающей в цилиндры. Есть два типа систем: наддув и турбонаддув. Различия заключаются лишь в механизме, который приводит турбину в движение.

  • В первом случае это сам двигатель и плюсом тут является прямая взаимосвязь оборотов турбины и двигателя. Положительный момент — они работают максимально синхронно, что достаточно важно для управляемости процесса, но отрицательным моментом является то, что часть мощностей двигателя тратится на раскручивание самой турбины.
  • Во втором случае все несколько сложнее и турбин там две. Несомненным преимуществом этого варианта является то, что он не требует дополнительных затрат мощности и нагнетает значительно больше воздуха в двигатель. Но и тут не обошлось без минусов, а именно главного — понижение отзывчивости двигателя. К тому же, турбонаддув, в свою очередь, делится на турбины низкого и высокого давления. И для второй группы обязательно потребуются дополнительные доработки двигателя. Что значительно увеличит затраты на такой тюнинг.

Стоит ли заниматься установкой турбины своими руками?

Отсюда плавно вытекает следующий вопрос: можно ли установить турбину своими руками? Ответ — теоретически можно, но крайне не рекомендуется. Так как установка и настройка подобной системы достаточно трудоемкая и сложная, необходима полная герметичность, а в процессе монтажа недопустимо попадание масла, песка и прочих мелких частиц, так как все это может забить крыльчатку и вывести турбину и не только из стоя.

Следовательно, один из важнейших пунктов — наличие опытного мастера, который точно знает, что и как нужно делать и сможет детально проконсультировать по всем вопросам заранее и в процессе тюнинга. Особенно это касается турбонаддува высокого давления, куда любителю лучше вообще не соваться, ради собственной безопасности и сохранности транспортного средства.

Еще стоит помнить, что самый простой наддув, скорее всего не даст никакого заметного результата. А для чего-то более результативного придется модифицировать еще ряд систем автомобиля. Как минимум, тормозную систему, трансмиссию и систему воздушных фильтров, что в разы увеличит, итак, ощутимые финансовые вложения.

Стоит ли овчинка выделки?

Если подвести итог всего вышесказанного, то фактической выгоды в установке турбины на ВАЗ 2109 практически нет. Полноценная качественная модификация обойдется очень дорого, а в других вариантах нет смысла и возрастает риск, в лучшем случае, распрощаться с автомобилем окончательно. Само собой разумеется, что двигатель перед установкой турбокита должен быть абсолютно исправен и не иметь дефектов. В противном случае, его тоже придется заменить.

К общим минусам установки турбины на карбюратор ВАЗ стоит так же отнести и то, что срок службы двигателя с подобными доработками существенно сокращается. И это даже при идеально установленном по всем правилам оборудовании. А также, стоит соблюдать основные требования по эксплуатации и профилактическому уходу за самим турбокомпрессором. Так как самая частая причина поломок не заводской брак или недолговечность самого элемента, а именно ненадлежащее использование.

Можно ли поставить турбину на карбюраторный двигатель

Подавляющее большинство автовладельцев стремятся к максимальному повышению мощности своей машины различными доступными способами. Одним из вопросов, который часто задают обладатели карбюраторных авто, является то, как поставить турбину на карбюраторный двигатель. Если владелец карбюраторного ДВС решил заняться таким усовершенствованием и тюнингом, тогда необходимо отдельно учесть целый ряд особенностей.

Содержание статьи

Немного теории

Наиболее эффективно проводить подобные усовершенствования получается у того, кто имеет четкое представление о своих действиях. Для этого необходимо разбираться в теоретической части.

Итак, мощность автомобиля и расход топлива зависят от качества и степени обогащения топливно-воздушной смеси, поступающей в цилиндры, а также от ее объема.

Разумеется, объем сжигаемой смеси можно увеличить путем увеличения камеры сгорания, а также наращивания количества цилиндров. Однако оптимальных результатов это не принесет, так как двигатель становится большим и тяжелым, сильно увеличивается расход топлива. Турбонаддув решает эту проблему.

Дело в том, что обычный двигатель при работе сам себе нагнетает воздух за счет разрежения, которое создается поршнем. В турбированном силовом агрегате эту работу выполняет турбокомпрессор. При этом воздух предварительно сжимается, что позволяет закачать больший его объем. То есть, можно сжигать больший объем горючего. В результате получается возрастание мощности двигателя по отношению к объему двигателя и потребленного горючего.

Один важный момент: воздух, как известно, при сильном сжатии нагревается. Вторично он будет нагреваться при сжатии в камере сгорания. При этом возможно возникновение детонации. А, кроме того, вследствие нагрева плотность воздуха в цилиндре будет уменьшаться, из-за чего закономерно уменьшиться эффективность всей системы. Чтобы убрать эти негативные явления, применяются интеркулеры – охладители воздуха из турбины. Они представляют собой радиатор.

Обычно турбокомпрессоры устанавливались на двигатели с электронным впрыском топлива (бензин или дизель), а механические компрессоры на карбюраторные ДВС. При этом турбина на карбюраторный мотор тоже может быть установлена, однако возникают дополнительные сложности, о которых будет рассказано немного позже.

Как уже было сказано, существует два типа компрессоров:

  • Турбокомпрессор, работающий за счет использования энергии выхлопных газов. Отработанные газы попадают на крыльчатку и вращают ее, благодаря чему и происходит нагнетание воздуха;
  • Компрессор с механическим приводом. Он работает от привода двигателя. При этом снижается КПД и возрастает расход топлива по сравнению с первым вариантом компрессора, так как механический нагнетатель отбирает часть мощности у ДВС.

Вся система, кроме самой турбины, включает в себя еще несколько важных узлов, о которых необходимо помнить при установке:

  • регулировочный клапан, который поддерживает заданное давление;
  • перепускной клапан, который обеспечивает возврат сжатого воздуха назад, во впускные патрубки компрессора, если дроссельная заслонка двигателя закрыта;
  • стравливающий клапан, который сбрасывает сжатый воздух в атмосферу при закрытой дроссельной заслонке;
  • воздушные патрубки;
  • масляные патрубки (служат для смазывания и охлаждения турбины).

Сложности установки турбины на карбюраторный двигатель

  1. Сам процесс установки турбины во многом напоминает процедуру на инжекторном ДВС (установка интеркулера, турбокомпрессора, элементов управления турбиной и т.д.). Главные трудности связаны с карбюратором.
  2. Из-за того, что в цилиндры топливная смесь подается через жиклеры, когда устанавливается турбина на карбюраторный двигатель, приходится менять их на другие, большего диаметра, чтобы смесь не переобеднялась. А подобрать неродные жиклеры на карбюратор и обеспечить нормальную его работу во всех режимах очень непросто.

    Большинство карбюраторов не предназначены для работы в паре с турбиной. Хотя, некоторые заводы выпускали в небольшом количестве карбюраторные двигатели, изначально оборудованные турбокомпрессорами.

  3. За счет того, что у турбодвигателей другая степень сжатия, чем у атмосферных, необходимо помнить о детонации и способах ее устранения. Как правило, проверенным способом является решение увеличить объем камеры сгорания. Это достигается путем установки дополнительных прокладок под головку блока цилиндров.
  4. Также придется отрегулировать работу системы так, что при разных оборотах двигателя давление воздуха из турбины тоже было соответствующим. В противном случае проявятся излишки или нехватка воздуха во впускном коллекторе по отношению к объему подаваемого топлива.

Это основные проблемы, с которыми придется столкнуться, устанавливая компрессор на карбюраторный мотор. Но кроме этого возможны дополнительные трудности, которые будут зависеть от модели авто,  а также от режимов его эксплуатации.

Из самых главных преимуществ такой установки стоит выделить следующие:

  1. Уменьшение расхода топлива при грамотной эксплуатации ТС при повседневной езде. Речь идет о возможности поднять крутящий момент, что, в свою очередь, существенно снизит частоту переключения передач на пониженные в условиях городских загруженных дорог в плотном потоке. Опять-таки, это приведет к снижению расхода топлива.
  2. Снижение шума во время работы двигателя, так как нет необходимости крутить агрегат до высоких оборотов. Также при комплексном тюнинге имеется возможность дополнительно и весьма значительно улучшить отдачу от мотора;

Выводы

Как видно, карбюраторный двигатель с турбиной имеет право на существование и может даже оказаться более выгодным по сравнению с обычным атмосферным, хотя такое переоборудование доставит хлопот и потребует серьезных переделок и денежных затрат. По понятным причинам на практике турбированные карбюраторные ДВС встречается очень редко, тем более на гражданских авто.

Также перед установкой компрессора стоит предварительно определиться с тем, в каких режимах планируется эксплуатация автомобиля: скоростная езда по трассе или обычные повседневные поездки по городу.

Еще важно подобрать и правильно настроить турбину в соответствии с рабочим объемом самого силового агрегата. Как правило, процесс настройки является не менее трудоемким, чем монтаж.

Что касается ресурса двигателя, в большинстве случаев установка наддува на атмосферный агрегат так или иначе уменьшает срок службы мотора и КПП, особенно если двигатель и трансмиссия не были для этого специально подготовлены и доработаны.

Читайте также

Турбонаддув на ВАЗ » ВАЗ 2108, 2109, 21099, 2113, 2114 и 2115. Тюнинг, ремонт, переделка, статьи и многое другое. ВАЗ 21081, 21083, 21083i, 21091, 21093, 21093i

Турбонаддув на ВАЗТурбонаддув на ВАЗ – безусловно это экзотика. Но мощностные преимущества турбо моторов над «атмосферниками» сами по себе подстрекают появление все больше и больше машин, которые получили турбину. И далеко не все эти машины иномарки…

Турбо на территории бывшего союза пока в новинку. Постараемся кратко и доступно описать примерный список переделок обычного атмосферного двигателя ВАЗ 21083, который устанавливали как на ВАЗ 2108, 2109, 21099, так и на первые «десятки».

Теория

Начнем пожалуй с теории. Есть просто наддув (механический наддув, чарджер) и есть турбонаддув. В обоих случаях наддув создает турбина, установленная между воздушным фильтром и впускным коллектором. Разница в том, что именно приводит ее в действие.

В первом случае турбину крутит сам двигатель. Из плюсов — прямая зависимость оборотов турбины (создаваемого турбиной давления) от оборотов, т.е. никакой запоздалой реакции (турбоямы). Из минусов — двигатель тратит часть своей мощности на раскрутку турбины.

Турбонаддув более сложен т.к. состоит из 2 турбин. Одна нагнетает в двигатель больше воздуха и приводится в действие другой турбиной, которая установленна сразу за «пауком» (выпускным коллектором). Таким образом цепочка выглядит следующим образом: выхлопные газы вращают одну турбину, которая соединена со второй турбиной, нагнетающей воздух в двигатель. Плюс турбонаддува в том, что он имеет больший КПД т.к. не требует мощностных затрат двигателя на его вращение. Минус турбо в присутствии эффекта «турбоямы». Как это выглядит? Вы резко жмете «газ в пол» и ждете моментальной реакции от двигателя. А чтобы турбо-двигатель выдал максимум мощности требуется достаточно раскрутить турбину, которая «оживает» только когда двигатель достиг 3000-3500 оборотов/мин.

Турбины условно можно поделить на 2 группы: низкого давления (примерно до 0,2-0,6 бар) и высокого давления (до 1 бара и выше). Если для турбины высокого давления требуется довольно серьезная доработка двигателя, то для турбины низкого давления можно оставить практически всё заводским, но об этом далее.

Зачем нужно турбо на ВАЗ?

Фактически главная цель это получение максимально возможного количества лошадок. Ну по крайней мере у любителей погонять так точно J При одном и том-же рабочем объеме турбированный мотор может иметь чуть-ли не в 2 раза большую мощность при примерно том-же расходе топлива. Так в последнее время в моду вошли малолитражные турбодвигатели. Fiat уже довольно давно строит маленькие городские хетчбеки с турбо-моторами и динамикой седана с 3-3,5 литровым мотором. Простой тому пример Fiat Grande Punto с турбо мотором объемом 1.4 и мощностью от 120 до 150 лошадок, а в некоторых модификациях и до 180. Подобные моторы впрочем появились и у VW.

Как можно форсировать турбированный двигатель?

Специфика этих моторов такова, что если некоторые усовершенствования практически ничего не дают на атмосферниках, то на турбо полученные результаты просто потрясают. Простой пример – прямоток. У многих бытует мнение, что с ним двигатель легче «дышит» и крутится, наш форум тому доказательство. Но то лишь субъективные мнения. Если в случае с атмосферным двигателем мощность придает больше звук, чем сам прямоток, то на турбо правильным впуском и выпуском можно добиться очень неплохих результатов.

Та-же картина и с такой популярной доработкой как чип-тюнинг. Если атмосфернику эта процедура даст не более 10% мощности, то турбо с легкостью до 25%

Установка турбонаддува на ВАЗ

Рассмотрим более бюджетный, в плане переделок, вариант с турбиной низкого давления и двигателем ВАЗ 21083 с распределенным впрыском.

Блок щилиндров, коленвал и шатуны можно использовать стандартные. Распредвал и клапаны тоже. Разница может быть в поршнях и головке цилиндров т.к. установка турбины требует снижения степени сжания. А этого можно добиться или увеличением камеры сгорания, или специальными поршнями. Хотя поршни можно оставить и оригинальные, а ограничиться только головкой.

Отличается и выпуск – между выпускным коллектором и приемной трубой теперь находится турбина. Резонатор и глушитель можно использовать стандартные, хотя для получения большей мощности можно поставить и прямоточный выпуск.

Впрыску нужен увеличенный ресивер и нестандартную программу управления. Незначительных изменений потребует и система смазки.

Турбина низкого давления – по вашему усмотрению и возможностям. В случае с ВАЗом турбокомпрессор монтируют над приводом правого колеса между выпускным коллектором и приемной трубой. К компрессору подаются 2 патрубка для воздуха. Первый соединен с воздушным фильтром, а второй с ресивером.

Таким образом самая дорогая и дефицитная деталь это сама турбина.

Для сравнения приводим сравнительную таблице с характеристиками заводского автомобиля и турбированного. Последний автомобиль оборудован стандартным выпуском и не был настроен на получение максимальной мощности.

Сравнительные характеристики автомобилей ВАЗ-21083 и ВАЗ-21083 ”турбо”

Автомобиль

ВАЗ 21083

ВАЗ 21083 Турбо

Мощность, кВт/л. с. при об/мин

51,5/70 при 5600

78/106 при 5600

Максимальный крутящий момент, Н.м при об/мин

107 при 3500

144 при 4000

Максимальная скорость, км/ч

155

190

Разгон с места до 100 км/ч, с

13,8

10,6

Расход топлива, л/100 км:

при 90 км/ч

5,5

7,7

при 120 км/ч

5,5

7,9

Помните также, что помимо двигателя модифицировать нужно будет также тормозную систему и вполне вероятно, что трансмиссию.
Мы приводим этот материал лишь с целью ознакомить Вас, посетителей сайта 2108.info, с турбонаддувом. Статья содержит базовую информацию о переоборудовании.

Турбо на ВАЗ обсуждаем на нашем форуме!

Установка турбины на ВАЗ 2108, 2109, 21099

Сегодня каждый ответственный водитель старается подходить к своему автомобилю со всей серьезностью. Очень часто бывает так, что водителей не устраивает стандартная версия его транспортного средства.
Так, например очень часто водители задумываются на тему установки турбины. Для чего нужна турбина объяснять пожалуй не стоит, тут и так все понятно.
И так, в случае если у вас появляется желание установить турбину, то вы вполне можете это сделать на свой автомобиль. Первое, что нужно сделать это изучить принцип работу турбины и определится с тем, какую именно турбину стоит приобрести. Обратитесь в автомобильный салон купите подходящую деталь, а так же все необходимые элементы, которые могут понадобится при выполнение работы.
Для того, чтобы установить турбину нужно обязательно разобрать автомобиль и снять все элементы, которые будут вам мешать, в частности придется открутить выпускной коллектор.
Установив турбину закрепите ее так, как положено. С одной стороны, необходимо присоединить коллектор, закрепив, с другой соответственно выхлопная система. Соберите транспортное средство в исходное состояние и проверьте, что все работает так, как положено.
Если у вас возникают сложности обязательно посмотрите видеофайл, в котором тщательно рассказывается каждый шаг установки данной детали. Более того, мастер рассказывает некоторые нюансы, которые так же важно учитывать. После просмотра видео вы сможете без трудностей и проблем осуществить смену детали.
В заключение скажем, что турбина является не основной деталью, поэтому ее установкой заняться можно только водителю. Если вы решили данным процессом, то очень важно выполнять все действия последовательно, в противном случае могут возникнуть более серьезные проблемы, которые порой сложно будет исправить самому.

Смотреть все фото новости >>

Как установить турбину на ваз 2109 карбюратор

Установка турбины на ваз 21099,2109,2108

Турбонаддув и автомобили ВАЗ – сочетание, конечно немного экзотическое. Но значительным преимуществам турбодвигателей в последнее время все больше появляется автомобилей с такими моторами. Необходимо заметить, что подобные машины выпускают и в нашей стране.

У нас турбо считается новинкой. В этой статье предоставляется описание переоборудования атмосферного мотора 21083, устанавливаемого на «десятку», а также на ВАЗовские модели 2108, 2109, 21099.

Немного теории

Для того, чтобы понять суть всего процесса, необходимо начать с теории. Между наддувом и турбонаддувом имеются различия, которые заключаются не только в количестве турбин.

  • Наддув имеет одну единственную турбину, которую крутит двигатель. Турбонаддув состоит из двух турбин, одну из них приводят в движение выхлопные газы. Первая турбина приводит в движение вторую турбину, которая нагнетает в двигатель воздух.
  • Турбонаддув обладает большим КПД, так как двигатель практически не тратит мощности на его вращения.

Для удобства турбины можно разделить на две группы: низкого давления (около 0,4 бар), а также высокого давления (до 1 бара и более). При установке турбин с низким давлением нет необходимости в доработке двигателя – практически все остается заводским.

Зачем турбо для ВАЗа?

  • На автомобили ВАЗ, как и на другие, турбо устанавливается с целью получения максимальной мощности двигателя. Обычно это характерно для любителей быстрой езды. У турбинированного двигателя со стандартным рабочим объемом почти в два раза увеличивается мощность при практически прежнем расходе топлива. Это и принесло большую популярность малолитражным турбодвигателям.

Например, Fiat уже давно производит небольшие городские хетчбеки с динамикой седана, оборудованные турбодвигателями. Так, автомобиль Fiat Grande Punto имеет турбодвигатель объемом 1,4 л, который развивает мощность около 150 л. с., а некоторые модификации – до 180 л. с.

Как усилить тубированный двигатель?

Следует заметить, что некоторые улучшения на атмосферных двигателях могут не принести желаемых результатов, тогда как модернизация турбированных двигателей может принести ошеломляющие результаты. Например, существует мнение, что прямоток облегчает двигателю «дыхание», поэтому он лучше крутится. Однако такое мнение является субъективным. Рассматривая атмосферный двигатель, необходимо заметить, что прямоток увеличивает больше звук, чем мощность. А вот правильный впуск и выпуск на турбо дает очень хорошие результаты.

Примерно такую же картину можно наблюдать и с чип-тюнингом пользовавшимся в свое время большой популярностью. Если атмосфернику он прибавит мощности не более 10%, то турбодвигатель при таком апгрейде легко получит 25% дополнительной мощности.

Установка турбонаддува на ВАЗ

Представляем достаточно бюджетную доработку мотора ВАЗ 21083 с турбиной низкого давления и распределенным впрыском.

  • Остаются стандартными блок цилиндров, распредвал, шатуны, клапаны и коленвал.
  • Заменить придется головку цилиндров и поршни, так как при установке турбины нужно снизить максимальную степень сжатия. Этого добиваются путем увеличения камеры сгорания или установкой специальных поршней.
  • Изменить можно только головку цилиндров, оставив оригинальные поршни.
  • Также изменению будет подвержена система выпуска: теперь между коллектором выпуска и приемной трубой будет находиться турбина. Можно оставить старые один резонатор с глушителем, но для еще большего увеличения мощности рекомендуется установить прямоточный выпуск.
  • Система впрыска нуждается в другой программе управления и значительно увеличенном ресивере. Система смазки также будет подвержена незначительным изменениям.

Краткое описание остановки с турбиной низкого давления

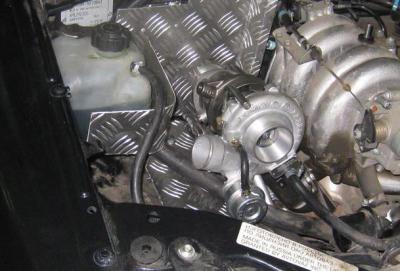

На автомобилях ВАЗ турбокомпрессор устанавливается над приводом, находящимся над правым колесом: между приемной трубой и коллектором выпуска. К компрессору присоединяются два патрубка, один из которых подсоединяется к воздушному фильтру, другой – к рессиверу.

Подводя итог, необходимо сказать, что турбина является самой дорогой и дефицитной деталью.

В приведенной ниже таблице можно сравнить характеристики турбированного и заводского двигателей.

Сравнительные характеристики 21083 и 21083 ”турбо”

Как Установить Турбину На Ваз 2109

Как установить турбину на ваз 2109

Турбонаддув на ВАЗ – безусловно это экзотика. Но мощностные преимущества турбо моторов над «атмосферниками» сами по себе подстрекают появление все больше и больше машин, которые получили турбину. И далеко не все эти машины иномарки…

Турбо на территории бывшего союза пока в новинку. Постараемся кратко и доступно описать примерный список переделок обычного атмосферного двигателя ВАЗ 21083, который устанавливали как на ВАЗ 2108, 2109, 21099, так и на первые «десятки».

Начнем пожалуй с теории. Есть просто наддув (механический наддув, чарджер) и есть турбонаддув. В обоих случаях наддув создает турбина, установленная между воздушным фильтром и впускным коллектором. Разница в том, что именно приводит ее в действие.

В первом случае турбину крутит сам двигатель. Из плюсов — прямая зависимость оборотов турбины (создаваемого турбиной давления) от оборотов, т.е. никакой запоздалой реакции (турбоямы). Из минусов — двигатель тратит часть своей мощности на раскрутку турбины.

Турбонаддув более сложен т.к. состоит из 2 турбин. Одна нагнетает в двигатель больше воздуха и приводится в действие другой турбиной, которая установленна сразу за «пауком» (выпускным коллектором). Таким образом цепочка выглядит следующим образом: выхлопные газы вращают одну турбину, которая соединена со второй турбиной, нагнетающей воздух в двигатель. Плюс турбонаддува в том, что он имеет больший КПД т.к. не требует мощностных затрат двигателя на его вращение. Минус турбо в присутствии эффекта «турбоямы». Как это выглядит? Вы резко жмете «газ в пол» и ждете моментальной реакции от двигателя. А чтобы турбо-двигатель выдал максимум мощности требуется достаточно раскрутить турбину, которая «оживает» только когда двигатель достиг 3000-3500 оборотов/мин.

Турбины условно можно поделить на 2 группы: низкого давления (примерно до 0,2-0,6 бар) и высокого давления (до 1 бара и выше). Если для турбины высокого давления требуется довольно серьезная доработка двигателя, то для турбины низкого давления можно оставить практически всё заводским, но об этом далее.

ВАЗ 2109 установка турбины сваи ми руками

Группа ВК: Инстаграмм:

Китайская ТУРБИНА на ВАЗ 2109 и Топовый сабвуфер!

ТУРБОкит на ВАЗ 2109 быстрая установка.

Фактически главная цель это получение максимально возможного количества лошадок. Ну по крайней мере у любителей погонять так точно J При одном и том-же рабочем объеме турбированный мотор может иметь чуть-ли не в 2 раза большую мощность при примерно том-же расходе топлива. Так в последнее время в моду вошли малолитражные турбодвигатели. Fiat уже довольно давно строит маленькие городские хетчбеки с турбо-моторами и динамикой седана с 3-3,5 литровым мотором. Простой тому пример Fiat Grande Punto с турбо мотором объемом 1.4 и мощностью от 120 до 150 лошадок, а в некоторых модификациях и до 180. Подобные моторы впрочем появились и у VW.

Как можно форсировать турбированный двигатель?

Специфика этих моторов такова, что если некоторые усовершенствования практически ничего не дают на атмосферниках, то на турбо полученные результаты просто потрясают. Простой пример – прямоток. У многих бытует мнение, что с ним двигатель легче «дышит» и крутится, наш форум тому доказательство. Но то лишь субъективные мнения. Если в случае с атмосферным двигателем мощность придает больше звук, чем сам прямоток, то на турбо правильным впуском и выпуском можно добиться очень неплохих результатов.

Та-же картина и с такой популярной доработкой как чип-тюнинг. Если атмосфернику эта процедура даст не более 10% мощности, то турбо с легкостью до 25%

Установка турбонаддува на ВАЗ

Рассмотрим более бюджетный, в плане переделок, вариант с турбиной низкого давления и двигателем ВАЗ 21083 с распределенным впрыском.

Блок щилиндров, коленвал и шатуны можно использовать стандартные. Распредвал и клапаны тоже. Разница может быть в поршнях и головке цилиндров т.к. установка турбины требует снижения степени сжания. А этого можно добиться или увеличением камеры сгорания, или специальными поршнями. Хотя поршни можно оставить и оригинальные, а ограничиться только головкой.

Отличается и выпуск – между выпускным коллектором и приемной трубой теперь находится турбина. Резонатор и глушитель можно использовать стандартные, хотя для получения большей мощности можно поставить и прямоточный выпуск.

Впрыску нужен увеличенный ресивер и нестандартную программу управления. Незначительных изменений потребует и система смазки.

Турбина низкого давления – по вашему усмотрению и возможностям. В случае с ВАЗом турбокомпрессор монтируют над приводом правого колеса между выпускным коллектором и приемной трубой. К компрессору подаются 2 патрубка для воздуха. Первый соединен с воздушным фильтром, а второй с ресивером.

Таким образом самая дорогая и дефицитная деталь это сама турбина.

Для сравнения приводим сравнительную таблице с характеристиками заводского автомобиля и турбированного. Последний автомобиль оборудован стандартным выпуском и не был настроен на получение максимальной мощности.

Сравнительные характеристики автомобилей ВАЗ-21083 и ВАЗ-21083 ”турбо”

ВАЗ турбо: с чего начать, инструкция по турбированию

Практически все автолюбители сегодня стараются как-нибудь выделить свой автомобиль из потока, сделать машину особенной. Улучшением ходовых качеств занимаются чуть ли не сразу после приобретения. Нередко на дорогах можно встретить турбо ВАЗ. С установкой турбонаддува на двигатели «АвтоВАЗа» можно существенно повысить мощность мотора. А вот без турбины, но с установкой тюнингованных комплектующих, существенной прибавки в мощности получить не удастся. Давайте посмотрим, как собрать турбированный мотор для ВАЗ.

Что необходимо знать о наддуве

Турбонаддув – это принудительное нагнетание воздуха в камеры сгорания посредством создания на входе впускного тракта зоны высокого давления. Когда водитель автомобиля нажмет на педаль, и дроссельная заслонка откроется, во впускной коллектор попадет значительно больше воздуха, чем, если бы он подавался при атмосферном давлении. С увеличением количества кислорода карбюратор или инжектор увеличивает и порцию топлива. За счет этого вырастает мощность мотора.

Камера сгорания имеет фиксированный размер, а объем ее — это постоянная величина. На штатном двигателе в нее помещается лишь какое-то ограниченное количество топливной смеси. Для повышения мощности необходимо поместить в цилиндр больший объем горючего. Реализовывается это при помощи создания высокого давления, которое сожмет смесь. Тогда она займет меньше места. Для этого и необходим турбонаддув.

Преимущества установки турбины на двигатели ВАЗ

Установка турбо-компрессора имеет массу плюсов. Механизм имеет достаточно низкий вес. Турбины зачастую универсальные – их можно отрегулировать под любые двигатели, карбюраторы и другие системы питания. Комплект можно установить на тюнингованные моторы, а монтаж не помешает дальнейшим доработкам. Турбировать можно моторы любого объема.

С чего начать?

Для тюнинга подходит далеко не любая машина. Важно обязательно обращать внимание на состояние авто. Лучше разобрать автомобиль до основания. Главная проблема – это коррозия. Нужно понимать, что металл на автомобилях от «АвтоВАЗа» достаточно тонкий, и высокие нагрузки ему противопоказаны. Стоит приложить серьезную нагрузку, и ржавый металл буквально порвет.

Начать следует с замены металла в моторном отсеке на более мощный. Когда все неисправности кузова отремонтированы, можно продолжить тюнинг дальше. Если автомобиль куплен специально для тюнинга, то первым делом нужно заставить его двигаться в стоковом состоянии. Далее меняют электропроводку, приводят в хорошее состояние двигатель или же меняют его на шестнадцатиклапанный. Также проводят ревизию тормозной системы и трансмиссии.

Это и есть первый пункт, с которого начинается инструкция по турбированию. Когда железо вернулось в идеальное, близкое к заводскому состояние, можно продолжить дальше. Тем более мы уже достаточно знаем об оборудовании для туробонаддува.

Подходящие двигатели

Проще всего сделать турбо ВАЗ на базе 16-клапанного агрегата. Он отличается достаточно простой конструкцией и за счет этого так же прост в тюнинге и обслуживании. И самое важное – он идеально подойдет для автоспорта, так как при минимальных затратах способен выдавать достаточную мощность.

Старые моторы, оснащенные карбюраторной системой питания, подобному тюнингу практически не поддаются. Но некоторые умельцы все-таки строят турбо ВАЗ-2106. 8- клапанные инжекторные моторы подошли бы для гражданской эксплуатации, однако в автоспорте нужна и важна каждая лошадиная сила. Специалисты в автотюнинге рекомендуют использовать именно 16-клапанные двигатели ВАЗ.

Что необходимо для постройки турбированного двигателя?

Для тех, кто желает получить мощность 200+, лучше всего достать блок двигателя от «Лады Калины». Можно использовать и блок от ВАЗ-2110, однако при строительстве автомобиля для автоспорта важная любая мелочь. Для мотора также необходим коленчатый вал от «Калины», где кривошип имеет диаметр 75,6 мм. Поршни для турбо ВАЗа лучше приобретать кованные, предварительно выточив на них выемку под нужную степень сжатия.

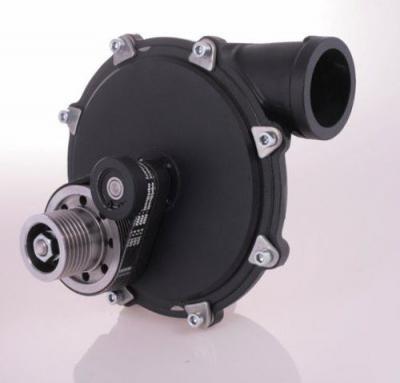

Турбокомпрессор

Данный нагнетатель сделан в виде отдельного агрегата, который приводится в действие при помощи приводного ремня.

Последний будет брать крутящий момент от коленвала. Компрессор никак не связан с смазочной или охлаждающей системой мотора. Чтобы сбрасывать лишнее давление, которое иногда возникает во впускном тракте в некоторых рабочих режимах, к воздушным подключен дополнительный клапан. Зачастую для тюнинга автомобилей используют два варианта компрессоров – это центробежный и винтовой. Первый сделан в форме улитки, внутри которой находится крыльчатка. В винтовом компрессоре давление получается за счет одновременного вращения двух валов, оснащенных лопастями.

Для самостоятельного тюнинга автомобилей применяют именно центробежные компрессоры. Они более доступны, имеют небольшие габаритные размеры, просты в монтаже. По причине того, что характеристики производительности ограничены частотой вращения коленвала двигателя, то он может выдавать не более 0,7 Бар давления. Компрессор может поднять мощность мотора от 15% до 30% на максимальных оборотах до 40 тысяч в минуту. Это довольно серьезный показатель.

Среди преимуществ компрессоров можно выделить высокую долговечность и надежность, малые требования к состоянию мотора, простоту монтажа, доступность. В процессе работы турбокомпрессора подхват случается на оборотах от трех и более. Мотор сразу реагирует на нажатие педали – в этом случае нет, так называемой «турбоямы», которая бывает при установке других нагнетателей. Однако на высоких оборотах двигателя (более пяти тысяч) прирост мощности практически незаметен.

Газовая турбина

Среди особенностей турбины можно выделить скорость ее вращения. Она может достигать 200 тыс. об/мин, при этом давление может доходить до 2 Бар. Данная турбина способна увеличить мощность мотора до 50 процентов. Подшипники турбины вращаются на огромных скоростях и требуют смазки. Система подключается к смазочной системе ДВС. Турбине нужно определенное время, чтобы набрать необходимые обороты. Поэтому она начнет работать только после трех тысяч оборотов. Если попытаться резко нажать педаль акселератора на низких оборотах коленчатого вала, то напор отработанных газов будет слишком мал для работы агрегата. Можно ощутить провалы. Это явление называется не иначе, как «турбояма».

Подбираем турбокомпрессор

Если установить маленький элемент, то он будет работать на небольших и средних оборотах коленчатого вала. На высоких такой компрессор функционировать не будет. С большим агрегатом все с точностью до наоборот. Чаще всего устанавливают модели TD04L от Subaru, TD05 – Mitsubishi, турбины Garett, китайские турбины сомнительного качества – T3 и T4.

Охлаждение

С охлаждением ВАЗа турбо все просто. Устанавливают двухрядные радиаторы от ВАЗ-2110, так как они гораздо более производительны. Также можно установить интеркулер. Если он будет слишком большим, то может вызвать проблемы.

Маленький не имеет должной производительности и просто не будет успевать охлаждать подающийся в цилиндры воздух.

Клапан Blow-off

Это важная часть конструкции. Основная задача ее – сбрасывать часть воздуха после того, как дроссельная заслонка закроется. Если этого клапана не будет, то давлением может буквально порвать все соединения. Клапанов этих на рынке достаточно много – от промышленных до сделанных своими руками.

Клапан «Вестгейт»

Этот клапан необходим, чтобы пропускать часть воздуха мимо турбины. Таким образом поддерживается заданное давление в системе.

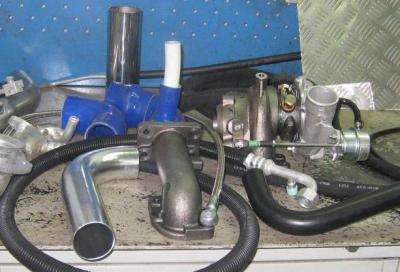

Готовые наборы

Чтобы создать турбо-мотор, совсем не обязательно собирать комплект необходимого оборудования. Сегодня можно приобрети уже готовые наборы. Они предназначены, как для 16-клапанных двигателей, так и для 8-клапанных инжекторных моторов.

Набор для двигателей 8-клапанов

Турбо-комплект для 8-клапанного двигателя имеет следующие характеристики. Он способен генерировать давление до 0,5 Бар. С этим комплектом можно увеличить мощность до 120 лошадиных сил, а крутящий момент до 190 Нм. Установка этого набора никак не влияет на ресурс силового агрегата. Монтаж достаточно простой, а все детали из набора – навесные. Для монтажа не нужно как-нибудь дорабатывать двигатель.

В турбо-кит входит:

  • Стальной коллектор.
  • Турбокомпрессор.
  • Прокладки.
  • Шланг подачи масла.
  • Система подачи охлаждающей жидкости.
  • Клапана для сброса избыточного давления.
  • Соединительные элементы.
  • Крепеж и другие детали.

Набор для 16-клапанных агрегатов полностью аналогичный. Также аналогичны и его технические характеристики. В продаже можно найти турбо-кит на 8-клапанный мотор мощностью до 250 лошадиных сил. Здесь используется турбокомпрессор с давлением в 1 Бар.

Нужно помнить, что оснащение двигателя системой турбонаддува – это достаточно длительный процесс. Хоть производители наборов и говорят, что можно обойтись без модернизации двигателя, это не совсем так. С чего начать? Конечно же, с покупки необходимых запчастей и подготовки мотора. Необходимо заменить поршни, кольца, прокладку ГБЦ, топливный регулятор, дроссель, а также трубки и прочие детали. Все эти механизмы должны быть максимально надежными.

Также нужно помнить, что постройка мощного авто может существенно различаться в зависимости от модели турбины. Инструкция будет достаточно усредненной. К примеру, для того чтобы построить турбо ВАЗ-2106, сперва необходимо заменить мотор.

Нужно установить 16-клапанный инжекторный агрегат. Первым делом нужно подготовить двигатель. Мотор разбирают, проводят проверку цилиндров, коленчатого вала, шатунов, масляного насоса. Если необходимо, выполняют шлифовку блока. Поршни следует приобретать после того, как будут подготовлены цилиндры.

Далее собирают навесное оборудование. На этом этапе устанавливают форсунки, меняют топливный насос. Затем устанавливают ресивер, выпускной коллектор и применяют турбину. Также монтируют все стальные элементы. И, наконец, последний этап – настройка. От того, как профессионально и правильно будет выполнена регулировка, будет зависеть максимальная мощность, крутящий момент и другие характеристики мотора. Если все операции по подготовке и сборке системы можно сделать своими руками, то для настройки лучше обратится к профессионалам (особенно, если ВАЗ турбо на газу). Кстати, сейчас много споров по поводу того, можно ли на «турбу» ставить ГБО. Специалисты говорят, что октановое число у такой смеси более 102. Поэтому газ работе такого силового агрегата не навредит.

Как Установить Турбину На Ваз 2109

Как установить турбину на ваз 2109

Турбонаддув на ВАЗ – безусловно это экзотика. Но мощностные преимущества турбо моторов над «атмосферниками» сами по себе подстрекают появление все больше и больше машин, которые получили турбину. И далеко не все эти машины иномарки…

Турбо на территории бывшего союза пока в новинку. Постараемся кратко и доступно описать примерный список переделок обычного атмосферного двигателя ВАЗ 21083, который устанавливали как на ВАЗ 2108, 2109, 21099, так и на первые «десятки».

Начнем пожалуй с теории. Есть просто наддув (механический наддув, чарджер) и есть турбонаддув. В обоих случаях наддув создает турбина, установленная между воздушным фильтром и впускным коллектором. Разница в том, что именно приводит ее в действие.

В первом случае турбину крутит сам двигатель. Из плюсов — прямая зависимость оборотов турбины (создаваемого турбиной давления) от оборотов, т.е. никакой запоздалой реакции (турбоямы). Из минусов — двигатель тратит часть своей мощности на раскрутку турбины.

Турбонаддув более сложен т.к. состоит из 2 турбин. Одна нагнетает в двигатель больше воздуха и приводится в действие другой турбиной, которая установленна сразу за «пауком» (выпускным коллектором). Таким образом цепочка выглядит следующим образом: выхлопные газы вращают одну турбину, которая соединена со второй турбиной, нагнетающей воздух в двигатель. Плюс турбонаддува в том, что он имеет больший КПД т.к. не требует мощностных затрат двигателя на его вращение. Минус турбо в присутствии эффекта «турбоямы». Как это выглядит? Вы резко жмете «газ в пол» и ждете моментальной реакции от двигателя. А чтобы турбо-двигатель выдал максимум мощности требуется достаточно раскрутить турбину, которая «оживает» только когда двигатель достиг 3000-3500 оборотов/мин.

Турбины условно можно поделить на 2 группы: низкого давления (примерно до 0,2-0,6 бар) и высокого давления (до 1 бара и выше). Если для турбины высокого давления требуется довольно серьезная доработка двигателя, то для турбины низкого давления можно оставить практически всё заводским, но об этом далее.

ВАЗ 2109 установка турбины сваи ми руками

Группа ВК: Инстаграмм:

Китайская ТУРБИНА на ВАЗ 2109 и Топовый сабвуфер!

ТУРБОкит на ВАЗ 2109 быстрая установка.

Фактически главная цель это получение максимально возможного количества лошадок. Ну по крайней мере у любителей погонять так точно J При одном и том-же рабочем объеме турбированный мотор может иметь чуть-ли не в 2 раза большую мощность при примерно том-же расходе топлива. Так в последнее время в моду вошли малолитражные турбодвигатели. Fiat уже довольно давно строит маленькие городские хетчбеки с турбо-моторами и динамикой седана с 3-3,5 литровым мотором. Простой тому пример Fiat Grande Punto с турбо мотором объемом 1.4 и мощностью от 120 до 150 лошадок, а в некоторых модификациях и до 180. Подобные моторы впрочем появились и у VW.

Как можно форсировать турбированный двигатель?

Специфика этих моторов такова, что если некоторые усовершенствования практически ничего не дают на атмосферниках, то на турбо полученные результаты просто потрясают. Простой пример – прямоток. У многих бытует мнение, что с ним двигатель легче «дышит» и крутится, наш форум тому доказательство. Но то лишь субъективные мнения. Если в случае с атмосферным двигателем мощность придает больше звук, чем сам прямоток, то на турбо правильным впуском и выпуском можно добиться очень неплохих результатов.

Та-же картина и с такой популярной доработкой как чип-тюнинг. Если атмосфернику эта процедура даст не более 10% мощности, то турбо с легкостью до 25%

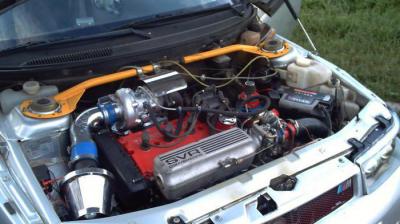

Установка турбонаддува на ВАЗ

Рассмотрим более бюджетный, в плане переделок, вариант с турбиной низкого давления и двигателем ВАЗ 21083 с распределенным впрыском.

Блок щилиндров, коленвал и шатуны можно использовать стандартные. Распредвал и клапаны тоже. Разница может быть в поршнях и головке цилиндров т.к. установка турбины требует снижения степени сжания. А этого можно добиться или увеличением камеры сгорания, или специальными поршнями. Хотя поршни можно оставить и оригинальные, а ограничиться только головкой.

Отличается и выпуск – между выпускным коллектором и приемной трубой теперь находится турбина. Резонатор и глушитель можно использовать стандартные, хотя для получения большей мощности можно поставить и прямоточный выпуск.

Впрыску нужен увеличенный ресивер и нестандартную программу управления. Незначительных изменений потребует и система смазки.

Турбина низкого давления – по вашему усмотрению и возможностям. В случае с ВАЗом турбокомпрессор монтируют над приводом правого колеса между выпускным коллектором и приемной трубой. К компрессору подаются 2 патрубка для воздуха. Первый соединен с воздушным фильтром, а второй с ресивером.

Таким образом самая дорогая и дефицитная деталь это сама турбина.

Для сравнения приводим сравнительную таблице с характеристиками заводского автомобиля и турбированного. Последний автомобиль оборудован стандартным выпуском и не был настроен на получение максимальной мощности.

Сравнительные характеристики автомобилей ВАЗ-21083 и ВАЗ-21083 ”турбо”

Как Поставить Турбину На Карбюратор

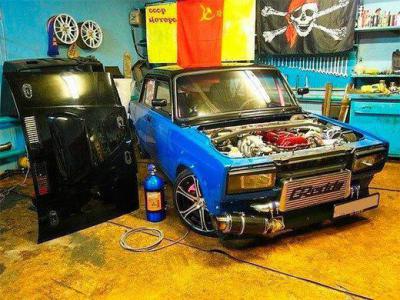

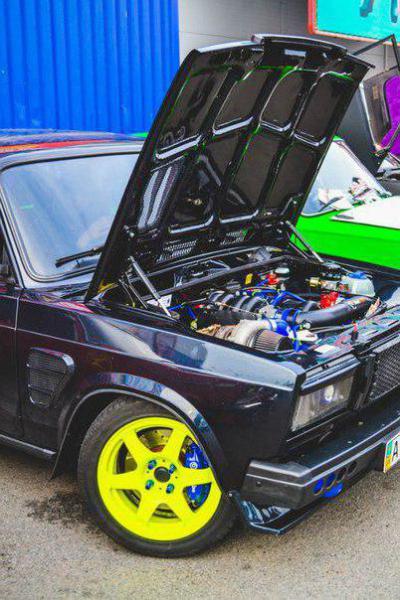

Турбина на автомобиль ВАЗ 2106

На самом деле каждый владелец автомобиля нашего времени пытается как-то модернизировать свой автомобиль. Они стремятся улучшить ходовые качества автомобиля практически сразу после его покупки. Для этой же цели была установлена ​​турбина на ВАЗ 2106.

Увеличение мощности двигателя является основным процессом доработки автомобиля. Надувные детали можно устанавливать в двигатель бесконечно, но без установки системы турбонаддува машина не станет такой мощной, как хотелось бы.

Который даст автомобильный турбокомпрессор

Поскольку ВАЗ 2106 не оборудован турбо-системой по промышленным критериям, как и многие современные иномарки, все работы по увеличению мощности автомобиля должны будут выполняться без помощи других по критериям гаража или найма специалиста , Но следует отметить, что установка турбины Бизнес довольно сложный, и если нет опыта, стоит обратиться за помощью к специалистам.

Механизм турбонаддува предназначен для подачи очищенного и сжатого воздуха в камеру сгорания, в результате чего бензин смешивается с воздухом и увеличивается блок питания. Турбина обычно расположена между впускной трубой и впускным коллектором. Обработанные и выпущенные газы, выходящие из камер сгорания, вращаются специальным турбины, подключен к компрессору. Последний блок впрыскивает воздух в цилиндры. Качество турбины зависит от количества используемого бензина.

Турбо кит на шесть

Установка турбины ВАЗ 2106 имеет свои преимущества:

  • турбокомпрессор имеет довольно небольшой вес;
  • Турбина может быть настроена для любого двигателя автомобиля, для любого карбюратор;
  • Турбо может быть установлен на двигатель, который был настроен;
  • установка агрегата не мешает дальнейшей модернизации автомобиля;
  • Турбина подходит для двигателя любого размера.

Есть 2 типа турбин. Узел низкого давления является более дешевым вариантом, кроме того, его установка не требует особых изменений в конструкции автомобиля, что экономит деньги. Турбина высокого давления обеспечивает настройку основных компонентов машины и стоит дорого. Для установки этого агрегата придется перепроектировать выхлопную систему, систему впрыска и отрегулировать цепи двигателя. Автомобиль становится спортивным, резким, быстрым и динамичным.

КОНСТРУКЦИЯ ВИДА ВАЗ 2101 1.6 Turbo карбюратор 2014 / обзор конструкции турбокомпрессора

Всем привет ! В этом видео я расскажу о конструкции турбодвигателя в нашем исполнении. Приятного просмотра.

Кто сказал, что карбюратор турбо не работает .

ВАЗ 2107 емкостью 1,6 л карбюраторная турбина с горизонта !! бля просто делай.

Установка турбины на ВАЗе

Обычно турбины устанавливаются только на инжекторные двигатели, но с некоторым усилием турбокомпрессор можно установить на карбюратор. Конечно, карбюратор Не соответствует всем требованиям для подачи топлива для турбины. Для этого есть две причины: недостаточный поток воздуха для взаимодействия карбюратора и турбины и несовместимость турбонагнетателя с промежуточным охладителем.

Турбина на машине

Есть два варианта установки турбокомпрессора на карбюратор.

  1. Установите выхлопную систему перед турбокомпрессором и пропустите топливовоздушную смесь по всему контуру.
  2. Установите систему воздуходувки, поместив карбюратор после нагнетателя.

Оба варианта предназначены для установки турбины на карбюратор есть свои плюсы и минусы. Кроме того, при установке системы подавления воздуха следует учитывать, что двигатель будет работать только в теплую погоду.

В отличие от обычного механического тюнинга деталей, ВАЗ 2106 с турбонаддувом меняет блок питания довольно драматично Следует отметить, что любое вмешательство в конструкцию и работу двигателя может сократить его срок службы. Турбина ВАЗа комплектуется дополнительными деталями, без которых ее работа была бы просто низкого качества. Поэтому вместе с турбиной рекомендуется установить кулер, который будет охлаждать воздух.

Установка турбины Довольно серьезное и сложное дело, лучше доверить его профессионалам или хотя бы последовать совету экспертов. Некоторые детали могут не подходить и требовать установки, даже если производитель обещает полное соответствие. Например, вам часто приходится регулировать воздуховод. По завершении установки турбины на ВАЗ 2106 необходимо настроить двигатель для работы в новых условиях.

Который турбины Выбрать

Самым распространенным установочным оборудованием для ВАЗ 2106 является турбо-комплект. Он предназначен специально для 16-клапанных автомобильных двигателей ВАЗ. Турбины продаются со всем необходимым. Установка комплекта не требует замены двигателя. Мощность увеличивается до 130-140 лошадиных сил. Кроме того, этот комплекс может быть дополнительно настроен.

Некоторые автомобилисты предпочитают турбины Subaru и Mitsubishi. Серия Garrett оснащена производительными и надежными компрессорами GT25R, GT28R, GT28RS. Они могут развивать мощность до 250 лошадиных сил.

ВАЗ 2106 турбо предназначен для скоростной городской езды и не похож на обычную советскую шестерку. Помните, что любое транспортное средство, оснащенное аксессуарами, требует внимания и заботы, мониторинга системы и периодического осмотра.

Удовольствие от установки турбины на ВАЗ 2106 обойдется в половину цены самого автомобиля. Стоит несколько раз подумать, действительно ли это устройство и все аксессуары нужны при работе с машиной. Обычно турбины заядлые фанаты уличных гонок на ВАЗе.

Как Установить Турбину На Ваз 2109 – Автоновости и советы по ремонту автомобиля

Как установить турбину на ваз 2109

как установить турбину на ваз 2109Турбонаддув на ВАЗ – безусловно это экзотика. Но мощностные преимущества турбо моторов над «атмосферниками» сами по себе подстрекают появление все больше и больше машин, которые получили турбину. И далеко не все эти машины иномарки…

Турбо на территории бывшего союза пока в новинку. Постараемся кратко и доступно описать примерный список переделок обычного атмосферного двигателя ВАЗ 21083, который устанавливали как на ВАЗ 2108, 2109, 21099, так и на первые «десятки».

Начнем пожалуй с теории. Есть просто наддув (механический наддув, чарджер) и есть турбонаддув. В обоих случаях наддув создает турбина, установленная между воздушным фильтром и впускным коллектором. Разница в том, что именно приводит ее в действие.

В первом случае турбину крутит сам двигатель. Из плюсов — прямая зависимость оборотов турбины (создаваемого турбиной давления) от оборотов, т.е. никакой запоздалой реакции (турбоямы). Из минусов — двигатель тратит часть своей мощности на раскрутку турбины.

Турбонаддув более сложен т.к. состоит из 2 турбин. Одна нагнетает в двигатель больше воздуха и приводится в действие другой турбиной, которая установленна сразу за «пауком» (выпускным коллектором). Таким образом цепочка выглядит следующим образом: выхлопные газы вращают одну турбину, которая соединена со второй турбиной, нагнетающей воздух в двигатель. Плюс турбонаддува в том, что он имеет больший КПД т.к. не требует мощностных затрат двигателя на его вращение. Минус турбо в присутствии эффекта «турбоямы». Как это выглядит? Вы резко жмете «газ в пол» и ждете моментальной реакции от двигателя. А чтобы турбо-двигатель выдал максимум мощности требуется достаточно раскрутить турбину, которая «оживает» только когда двигатель достиг 3000-3500 оборотов/мин.

Турбины условно можно поделить на 2 группы: низкого давления (примерно до 0,2-0,6 бар) и высокого давления (до 1 бара и выше). Если для турбины высокого давления требуется довольно серьезная доработка двигателя, то для турбины низкого давления можно оставить практически всё заводским, но об этом далее.

ВАЗ 2109 установка турбины сваи ми руками

Группа ВК: Инстаграмм:

Китайская ТУРБИНА на ВАЗ 2109 и Топовый сабвуфер!

ТУРБОкит на ВАЗ 2109 быстрая установка.

Фактически главная цель это получение максимально возможного количества лошадок. Ну по крайней мере у любителей погонять так точно J При одном и том-же рабочем объеме турбированный мотор может иметь чуть-ли не в 2 раза большую мощность при примерно том-же расходе топлива. Так в последнее время в моду вошли малолитражные турбодвигатели. Fiat уже довольно давно строит маленькие городские хетчбеки с турбо-моторами и динамикой седана с 3-3,5 литровым мотором. Простой тому пример Fiat Grande Punto с турбо мотором объемом 1.4 и мощностью от 120 до 150 лошадок, а в некоторых модификациях и до 180. Подобные моторы впрочем появились и у VW.

Как можно форсировать турбированный двигатель?

Специфика этих моторов такова, что если некоторые усовершенствования практически ничего не дают на атмосферниках, то на турбо полученные результаты просто потрясают. Простой пример – прямоток. У многих бытует мнение, что с ним двигатель легче «дышит» и крутится, наш форум тому доказательство. Но то лишь субъективные мнения. Если в случае с атмосферным двигателем мощность придает больше звук, чем сам прямоток, то на турбо правильным впуском и выпуском можно добиться очень неплохих результатов.

Та-же картина и с такой популярной доработкой как чип-тюнинг. Если атмосфернику эта процедура даст не более 10% мощности, то турбо с легкостью до 25%

Установка турбонаддува на ВАЗ

Рассмотрим более бюджетный, в плане переделок, вариант с турбиной низкого давления и двигателем ВАЗ 21083 с распределенным впрыском.

Блок щилиндров, коленвал и шатуны можно использовать стандартные. Распредвал и клапаны тоже. Разница может быть в поршнях и головке цилиндров т.к. установка турбины требует снижения степени сжания. А этого можно добиться или увеличением камеры сгорания, или специальными поршнями. Хотя поршни можно оставить и оригинальные, а ограничиться только головкой.

Отличается и выпуск – между выпускным коллектором и приемной трубой теперь находится турбина. Резонатор и глушитель можно использовать стандартные, хотя для получения большей мощности можно поставить и прямоточный выпуск.

Впрыску нужен увеличенный ресивер и нестандартную программу управления. Незначительных изменений потребует и система смазки.

Турбина низкого давления – по вашему усмотрению и возможностям. В случае с ВАЗом турбокомпрессор монтируют над приводом правого колеса между выпускным коллектором и приемной трубой. К компрессору подаются 2 патрубка для воздуха. Первый соединен с воздушным фильтром, а второй с ресивером.

Таким образом самая дорогая и дефицитная деталь это сама турбина.

Для сравнения приводим сравнительную таблице с характеристиками заводского автомобиля и турбированного. Последний автомобиль оборудован стандартным выпуском и не был настроен на получение максимальной мощности.

Сравнительные характеристики автомобилей ВАЗ-21083 и ВАЗ-21083 ”турбо”

Post Views: 144

( Пока оценок нет )

»Проблемы и решения карбюраторов

Ниже приводится таблица потенциальных проблем карбюратора и возможных способов их устранения. Эта таблица предназначена быть полезным руководством при поиске и устранении неисправностей карбюратора. Каждый инцидент зависит от индивидуального использования. Рекомендуется регулярный осмотр деталей карбюратора.

Всегда консультируйтесь с руководством вашего владельца для конкретной настройки карбюратора и рекомендаций.

ПРОБЛЕМА ВОЗМОЖНОЕ РЕШЕНИЕ
  • Охота двигателя (на холостом ходу или высоких оборотах)
  • Утечки в карбюраторе

Осмотрите винты регулировки холостого хода и основной смеси и уплотнительные кольца на предмет трещин и повреждений.

  • Карбюратор не отрегулирован
  • Двигатель не запускается
  • Двигатель не разгоняется
  • Охота двигателя (на холостом ходу или высоких оборотах)
  • Двигатель не работает на холостом ходу
  • Двигатель не хватает мощности на высоких оборотах
  • Превышение частоты вращения двигателя
  • Двигатель испытывает нехватку топлива на высоких оборотах (наклоняется)

Регулировочный винт регулировки основной смеси; некоторые модели требуют регулировки вручную

  • Карбюратор не отрегулирован
  • Двигатель не запускается
  • Двигатель не разгоняется
  • Охота двигателя (на холостом ходу или высоких оборотах)
  • Двигатель не работает на холостом ходу
  • Двигатель не хватает мощности на высоких оборотах
  • Слишком высокая скорость холостого хода

Винт регулировки смеси холостого хода

  • Карбюратор не отрегулирован
  • Двигатель не работает на холостом ходу
  • Превышение холостого хода

Проверка на погнутость дроссельной заслонки и дроссельной заслонки

  • Двигатель не запускается
  • Охота двигателя (на холостом ходу или высоких оборотах)
  • Двигатель не работает на холостом ходу
  • Превышение частоты вращения двигателя
  • Превышение холостого хода
  • Двигатель испытывает нехватку топлива на высоких оборотах (наклоняется)

Отрегулируйте трос управления или обвязку, чтобы обеспечить полное управление воздушной заслонкой и карбюратором

  • Карбюратор не отрегулирован
  • Двигатель не запускается
  • Превышение частоты вращения двигателя

Очистите карбюратор после удаления всех неметаллических деталей, подлежащих обслуживанию.

  • Карбюратор залит
  • Двигатель испытывает нехватку топлива на высоких оборотах (наклоняется)

Проверить впускную иглу и седло на состояние и правильность установки

  • Утечки в карбюраторе
  • Превышение частоты вращения двигателя
  • Превышение холостого хода

Проверка герметичности приварных заглушек, крышек, заглушек и прокладок

  • Карбюратор не отрегулирован
  • Двигатель не работает на холостом ходу
  • Двигатель не хватает мощности на высоких оборотах
  • Утечки из карбюратора
  • Превышение частоты вращения двигателя

Отрегулируйте тягу регулятора

  • Охота двигателя (на холостом ходу или высоких оборотах)
  • Двигатель не работает на холостом ходу
  • Двигатель не хватает мощности на высоких оборотах
  • Заливка карбюратора
  • Двигатель испытывает нехватку топлива на высоких оборотах (наклоняется)

Отрегулируйте настройки поплавка, если карбюратор поплавкового типа

  • Охота двигателя (на холостом ходу или высоких оборотах)
  • Двигатель не работает на холостом ходу
  • Карбюратор залит

Проверить вал поплавка на износ и на предмет утечек и вмятин

  • Двигатель не запускается
  • Двигатель не работает на холостом ходу
  • Двигатель не хватает мощности на высоких оборотах
  • Карбюратор залит
  • Превышение холостого хода

Проверить диафрагму на наличие трещин или искажений и проверка нейлона Шаровой для функции, если они есть

  • Охота двигателя (на холостом ходу или высоких оборотах)
  • Двигатель не хватает мощности на высоких оборотах
  • Карбюратор залит
  • Превышение холостого хода
  • Двигатель испытывает нехватку топлива на высоких оборотах (наклоняется)

Проверить последовательность прокладок и диафрагм для конкретного ремонтируемого карбюратора


Jack’s Safety Tips: Перед обслуживанием или ремонтом любого силового оборудования отсоедините кабели свечи зажигания и аккумулятора.
Не забудьте надеть соответствующие защитные очки и перчатки для защиты от вредных химикатов и мусора. Ознакомьтесь с нашим отказом от ответственности.

Рекомендуемые детали и продукты:

Теги: карбюратор, малый двигатель


Об авторе

Jacks Jack’s Small Engines поставляет запчасти для наружного силового оборудования с 1997 года. У нас также есть сервисный центр для уличного силового оборудования, такого как косилки, снегоочистители, генераторы, бензопилы и многое другое.



.

Как карбюратор ВАЗ-2109?

Карбюратор ВАЗ-2109 — устройство, выполняющее функцию подготовки рабочей смеси для ее дальнейшего проникновения в камеру сгорания двигателя. По сути, эта деталь дозирует нужное количество воздуха, который необходимо смешать с бензином, чтобы готовое вещество полностью сгорело внутри ДВС. А для того, чтобы в мотор попала нормальная смесь, не очень бедная и не обогащенная, есть специальные устройства, такие как экономостат, экономайзер, пускорегулирующее устройство и ускорительный насос.Они входят в каждый дозирующий элемент на автомобилях ВАЗ-2109. Карбюратор «девятки» и его устройство подробно рассматриваются в этой статье.

Econostat и ускорительный насос:

  • поплавковая камера;
  • небулайзер ускорительного насоса;
  • ведомый диск ускорителя;
  • форсунка эконостата;
  • насос струйный;
  • клапаны напорные и топливные;
  • жиклер эконостата;
  • рычаг дроссельной заслонки;
  • пружина поршня;
  • клапан обратный;
  • вал привода ускорительного насоса;
  • клапан дроссельный;
  • поршень ускорительного насоса.

Экономайзер

Без него ни один карбюратор ВАЗ-2109. Это устройство, обогащающее топливную смесь при полной нагрузке двигателя. Чаще всего этот механизм взаимодействует с основной системой дозирования, увеличивая тем самым количество поступающего бензина для смесеобразования. Дополнительное топливо поступает в форсунку форсунки через клапан с пневмоприводом или механическим приводом.

Econostat

Имеет аналогичную функцию (как и первое устройство) — обогащение смеси при нагрузке двигателя.Однако от экономайзера он отличается более простой конструкцией.

Принцип работы эконостата

При работе двигателя в диффузоре образуется разрежение, под действием которого бензин попадает из поплавковой камеры в воздушный поток. При этом он проходит через топливный жиклер эконостата (эти детали также установлены в карбюраторе на ВАЗ-2109). Попадая в воздушный поток, готовая смесь рассеивается. Если двигателю требуется более обогащенная смесь, в ячейку поступает больше бензина.Таким образом, эконостат может регулировать расход и дозировку топливно-воздушной смеси для прохождения в камеру сгорания.

Почему в карбюраторе ВАЗ-2109 установлен ускорительный насос?

Если первые два устройства служили для обогащения топливно-воздушной смеси при полной нагрузке двигателя, насос работает при открытии дроссельной заслонки. Может иметь вакуумный или механический привод. Насос-ускоритель состоит из следующих частей:

  • воздушная заслонка;
  • предохранительный клапан;
  • клапан дроссельный;
  • пружина клапана.

И последний механизм системы питания бензина Двигатель, из которого состоит карбюратор ВАЗ-2109, является пусковым устройством. Служит для обогащения при запуске холодного двигателя. По своей конструкции это воздушная заслонка, которая устанавливается в патрубке воздушного патрубка карбюратора. Этот механизм управляется с помощью троса.

p >> .

Как вскипятить карбюратор

от Cassandra Tribe

Holley

Если ваша машина простаивает в течение длительного времени, вы можете подумать о чистке карбюратора. Аэрозольные очистители карбюратора хороши, но если на вашем карбюраторе есть минеральные отложения, вам нужно научиться кипятить карбюратор. Прокипятить карбюратор можно двумя способами. Большинство механиков сразу же переходит ко второму способу, описанному здесь, но некоторые минеральные отложения удалятся при использовании первого метода ванны, и вам не нужно будет использовать химикаты.

Шаг 1

Нагрейте дистиллированную воду до кипения.

Шаг 2

Наденьте резиновые перчатки и опустите карбюратор в кипящую воду. Дать настояться ½ часа, поддерживая постоянную температуру кипения. Снимаем карбюратор.

Шаг 3

Продуйте карбюратор сжатым воздухом, убедитесь, что все отверстия для болтов и соединения трубок сухие. Осмотрите карбюратор, если вы видите оставшиеся минеральные отложения, переходите к следующему шагу.Если минеральные отложения исчезли, переустановите карбюратор.

Step 4

Наполните пластиковую бутылку 1 галлоном очистителя карбюратора другого типа для тяжелых химических очистителей инструментов. Надев пластиковые перчатки, полностью погрузите карбюратор в очиститель. Подождите 20 минут и снимите карбюратор.

Протрите карбюратор насухо чистой тряпкой, просушив как можно больше тряпкой, используйте сжатый воздух для завершения сушки. Посмотрите, исчезли ли минеральные отложения, если нет, повторите химическую ванну.

Наконечник
  • Полностью разобрать карбюратор, как при подготовке к ремонту, и прокипятить детали отдельно; таким образом вы сможете максимально очистить карбюратор.
Предупреждение
  • Не оставляйте карбюратор в какой-либо ванне дольше указанного времени, иначе вы рискуете снять верхнюю отделку с металлического корпуса, что приведет к коррозии.
Вещи, которые вам понадобятся
  • Большой металлический горшок
  • 5 литров дистиллированной воды
  • Промышленные резиновые перчатки
  • Сжатый воздух
  • Большое пластиковое ведро (при необходимости)
  • Очиститель карбюратора на 1 галлон
  • Тряпки для ткани
Еще статьи
.

Добавить комментарий

Ваш адрес email не будет опубликован. Обязательные поля помечены *

2019 © Все права защищены. Карта сайта
